Forutsett bilbane, displaytype for hjelpelinjer
Med veiledningsmodus for projisert bane vises den projiserte banen til bilen etter at du
dreier på rattet.
Bruk denne modusen for parkering av bilen på en parkeringsplass eller i en garasje.
bac
Kontroller at det er trygt i området rundt bilen
a) Projisert bilbane (gul)
Disse strekene vises som referanse for bilens projiserte bane.
Strekene viser endringen i bilens projiserte bane etter at du har dreid på rattet.
b) Forlengede breddelinjer for bilen (blå)
Disse strekene indikerer bilens forlengede bredde.
Disse strekene vises ikke når hjulene på bilen står rett frem.
c) Avstandshjelpelinjer
Disse strekene indikerer omtrentlig avstand til et punkt målt fra bakenden av bilen (fra
enden av støtfangeren).
Den blå streken indikerer punktet omtrent 50 cm fra bakre støtfanger.
De røde og gule strekene, som kan skifte stilling etter at du dreier på rattet, indikerer
punktene omtrent 50 cm for den røde streken og 100 cm for de gule strekene fra bakre
støtfanger (på midtpunktet for hver strek).
Det oppstår en feilkilde når hjulene ikke peker rett frem.
I illustrasjonen ovenfor er høyre side av bilen i en posisjon som er nærmere den faktiske
avstanden vist av avstandsretningslinjene (rød: et punkt omtrent 50 cm, gul: omtrent 100
cm bak bakre støtfanger), mens venstre side er i en posisjon lengre unna.
FORSIKTIG
Den indikerte posisjonen til retningslinjen på skjermen skifter avhengig av bilforholdene (som
antall passasjerer, last) og veiforholdene (som bratt bakke nær bakenden på bilen).
Kontroller alltid området bak bilen og det omliggende området med dine egne øyne mens du
rygger.
Under kjøring
Ryggeskjerm
4-273

Displaytype for hjelpelinjer
Hjelpelinjer som indikerer bredden av bilen (gule), vises på skjermen som en referanse til
den omtrentlige bredden av bilen sammenlignet med bredden på parkeringsplassen du skal
rygge inn på.
Bruk denne displayvisningen for parkering av bilen på en parkeringsplass eller i en garasje.
b
a
Kontroller at omgivelsene er trygge
a) Bil med hjelpelinjer (gule)
Hjelpelinjene tjener som referanse for bilens omtrentlige bredde.
b) Avstandshjelpelinjer
Disse strekene indikerer omtrentlig avstand til et punkt målt fra bakenden av bilen (fra
enden av støtfangeren).
De røde og gule linjene indikerer punktene omtrent 50 cm for de røde og 100 cm for de
gule linjene fra bakre støtfanger (på midtpunktet for hver linje).
FORSIKTIG
Hjelpelinjene på skjermen er faste streker. De er ikke synkronisert med førerens dreining på
rattet. Vær forsiktig og kontroller alltid området bak bilen og det omliggende området med
dine egne øyne mens du rygger.
Under kjøring
Ryggeskjerm
4-274

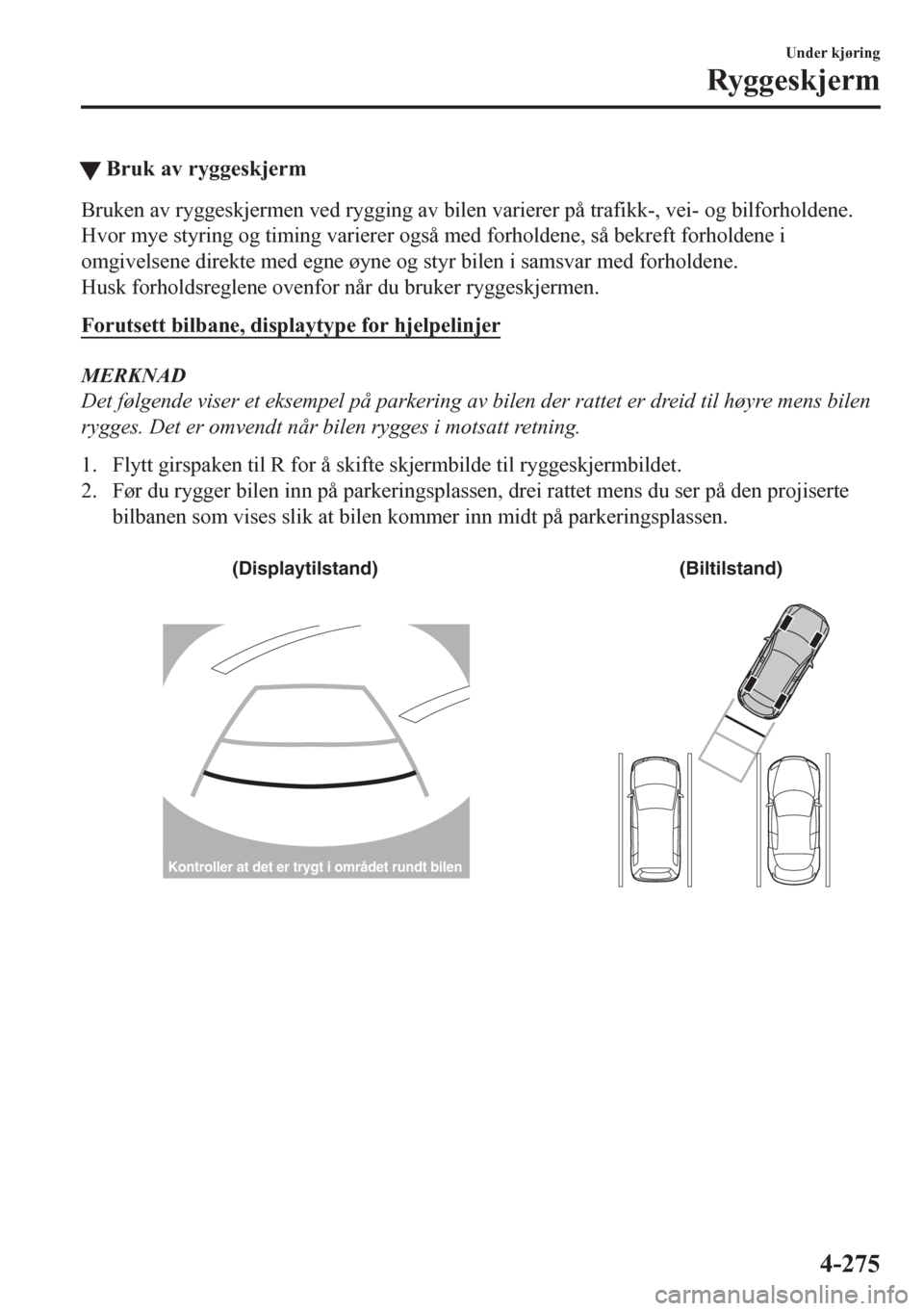

tBruk av ryggeskjerm
Bruken av ryggeskjermen ved rygging av bilen varierer på trafikk-, vei- og bilforholdene.
Hvor mye styring og timing varierer også med forholdene, så bekreft forholdene i
omgivelsene direkte med egne øyne og styr bilen i samsvar med forholdene.
Husk forholdsreglene ovenfor når du bruker ryggeskjermen.
Forutsett bilbane, displaytype for hjelpelinjer
MERKNAD
Det følgende viser et eksempel på parkering av bilen der rattet er dreid til høyre mens bilen
rygges. Det er omvendt når bilen rygges i motsatt retning.
1. Flytt girspaken til R for å skifte skjermbilde til ryggeskjermbildet.
2. Før du rygger bilen inn på parkeringsplassen, drei rattet mens du ser på den projiserte
bilbanen som vises slik at bilen kommer inn midt på parkeringsplassen.

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
Under kjøring
Ryggeskjerm
4-275

3. Etter at bilen kommer inn på parkeringsplassen, skal du fortsette å rygge sakte slik at
avstanden mellom bilens breddestreker og sidene på parkeringsplassen på venstre og
høyre side er omtrent den samme.

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
4. Fortsett å justere rattet inntil bilbreddestrekene er parallell med venstre og høyre side av
parkeringsplassen.
5. Når de er parallelle, kan du rette ut hjulene og rygge bilen sakte inn på
parkeringsplassen. Fortsett å sjekke bilens omgivelser og stopp bilen i best mulig
posisjon. (Hvis parkeringsplassen har delelinjer, kan du sjekke om bilbreddestrekene er
parallelle med dem.)

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
6. Når girspaken er flyttet fra revers (R) til en annen girstilling, går skjermen tilbake til det
forrige skjermbildet.
Under kjøring
Ryggeskjerm
4-276

MERKNAD
Fordi det kan være en forskjell mellom det viste bildet, som angitt nedenfor, og de faktiske
forholdene under parkering, må du alltid bekrefte at det er trygt bak og rundt bilen og i
omgivelsen, direkte med dine egne øyne.
•I bildet av parkeringsplassen (eller garasjen) som vises på skjermen, selv om bak- og
avstandsstrekene virker innstilt på skjermen, er de ikke nødvendigvis innstilt på bakken.
•Ved parkering på et sted på en delelinje på kun den ene siden av parkeringsplassen, kan
delelinjen og bilens breddestrek synes innstilt på skjermen, men de er ikke nødvendigvis
innstilt på bakken.
Kontroller at det er trygt i området rundt bilen
Displaytype for hjelpelinjer
MERKNAD
Bilder som vises på skjermen fra ryggekameraet, er speilbilder.
1. Flytt girspaken til R for å skifte skjermbilde til ryggeskjermbildet.
2. Bekreft forholdene rundt bilen, rygg bilen.

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
Under kjøring
Ryggeskjerm
4-277

3. Etter at bilen kommer inn på parkeringsplassen, skal du fortsette å rygge sakte slik at
avstanden mellom bilens breddestreker og sidene på parkeringsplassen på venstre og
høyre side er omtrent den samme.
4. Fortsett å justere rattet inntil bilbreddestrekene er parallell med venstre og høyre side av
parkeringsplassen.
5. Når de er parallelle, kan du rette ut hjulene og rygge bilen sakte inn på
parkeringsplassen. Fortsett å sjekke bilens omgivelser og stopp bilen i best mulig
posisjon. (Hvis parkeringsplassen har delelinjer, kan du sjekke om bilbreddestrekene er
parallelle med dem.)

(Displaytilstand) (Biltilstand)
Kontroller at det er trygt i området rundt bilen
6. Når girspaken er flyttet fra revers (R) til en annen girstilling, går skjermen tilbake til det
forrige skjermbildet.
MERKNAD
Fordi det kan være en forskjell mellom det viste bildet, som angitt nedenfor, og de faktiske
forholdene under parkering, må du alltid bekrefte at det er trygt bak og rundt bilen og i
omgivelsen, direkte med dine egne øyne.
•I bildet av parkeringsplassen (eller garasjen) som vises på skjermen, selv om bak- og
avstandsstrekene virker innstilt på skjermen, er de ikke nødvendigvis innstilt på bakken.
Under kjøring
Ryggeskjerm
4-278

•Ved parkering på et sted på en delelinje på kun den ene siden av parkeringsplassen, kan
delelinjen og bilens breddestrek synes innstilt på skjermen, men de er ikke nødvendigvis
innstilt på bakken.
Kontroller at det er trygt i området rundt bilen
WForskjell mellom faktiske veiforhold og bildet som vises
Det oppstår noen forskjeller mellom den faktiske veien og den viste veien. Slike forskjeller i
avstandsperspektiv kan føre til en ulykke. Merk deg følgende forhold som kan forårsake en
forskjell i avstandsperspektiv.
Når bilen står på skrå på grunn av vekt av passasjerer og last
Når bilens ende senkes, synes gjenstanden som vises på skjermen lenger unna enn den
faktiske avstanden.
Avvik
Gjenstand
Under kjøring
Ryggeskjerm
4-279

Når det er en bratt skråning bak bilen
Når det er en bratt skråning oppover (nedover) bak bilen, synes gjenstanden som vises på
skjermen lenger unna (nedover: nærmere) enn den faktiske avstanden.
A AB
B
Synes
lenger enn
faktisk
avstand
Gjenstandens
faktiske posisjon Gjenstandens faktiske posisjon
Gjenstand på skjerm
A: Avstand mellom bilen og gjenstanden vises på skjermen.
B: Faktisk avstand mellom bilen og gjenstanden.Gjenstand på skjermSynes
nærmere
enn faktisk
avstand
Tredimensjonal gjenstand på bakenden av bilen
Fordi avstandsstrekene vises på et flatt område, er avstanden til den tredimensjonale
gjenstanden som vises på skjermen en annen enn den faktiske avstanden.
A
A
C B
CB
(Faktisk avstand) B>C=A
Registrert avstand på skjermen A>B>C
(Skjermvisning)
(Faktisk tilstand)
Kontroller at omgivelsene er trygge
(Forutsett bilbane, displaytype for hjelpelinjer)
Ved rygging nær en tredimensjonal gjenstand
Ved rygging nær en overhengende gjenstand kan bilen treffe gjenstanden selv om streken
for den forventede banen ikke er i berøring med gjenstanden på skjermen. Posisjonen til
gjenstanden som vises på skjermen er en annen enn den faktiske posisjonen fordi strekene
for den forventede banen på skjermen vises på grunnlag av en horisontal veiflate. Ved
rygging nær en overhengende gjenstand, må du bekrefte forholdene bak og rundt bilen
direkte med dine egne øyne.
Under kjøring
Ryggeskjerm
