2018 MAZDA MODEL CX-5 Brukerhåndbok (in Norwegian)

ADVARSEL
Ikke jekk opp bilen høyere enn
nødvendig:
Det er farlig å jekke opp bilen høyere
enn nødvendig, ettersom det kan
destabilisere bilen, noe som kan føre til
en ulykke.
Ikke start motoren eller rugg på bilen
m ens den er jekket opp:
Det er farlig å starte motoren eller å
rugge på bilen mens den er jekket opp,
ettersom det kan gjøre at bilen faller av
jekken og forårsaker en ulykke.
Ikke kryp under bilen m ens den er jekket
opp:
Det er farlig å krype under bilen mens
den er jekket opp, ettersom det kan føre
til dødsfall eller alvorlig personskade
hvis bilen skulle falle av jekken.
9. Ta av hjulmutterne ved å dreie dem
mot klokken og ta så av hjulet og
navkapselen.
tSette på reservehjulet
1.Fjern skitt og møkk fra
monteringsoverflatene på felgen og navet,
inkludert navboltene, med en klut.
ADVARSEL
Se til at monteringsoverflatene på
felgen, navet og hjulmutterne er rene
før du skifter hjul:
Det er farlig å ikke fjerne skitt og møkk
fra monteringsoverflatene på felgen,
navet og navboltene når du skifter hjul.
Hjulmutterne kan løsne under kjøring
og gjøre at hjulet faller av, med en
ulykke som resultat.
2. Sette på reservehjulet.
3. Monter hjulmutterne med skråkanten
innerst. Dra dem til med hånden.
Hvis det oppstår problemer
Punktering
7-17

ADVARSEL
Ikke smør olje eller fett på hjulmutterne
og -boltene og ikke stram hjulmutterne
til mer enn det anbefalte
strammemomentet:
Å smøre olje eller fett på hjulmutterne
og -boltene er farlig. Hjulmutterne kan
løsne under kjøring og gjøre at hjulet
faller av, med en ulykke som resultat. I
tillegg kan hjulmuttere og -bolter bli
skadet hvis de dras til strammere enn
nødvendig.
4. Skru hjulnøkkelen mot klokken og
senk bilen.
5. Bruk hjulnøkkelen til å stramme
mutterne i den viste rekkefølgen.

Hvis du er usikker på hvor stramt
mutrene bør sitte, bør du få dem
undersøkt på et verksted, vi anbefaler
et autorisert Mazda-verksted.
Strammemoment for mutterne
N·m (kgf·m) 108Š147 (12Š14)
ADVARSEL
Hjulmutterne må alltid festes forsvarlig
og på riktig måte:
Hjulmuttere med feil tilstramming eller
som er løse, er farlige. Hjulet kan falle
av. Dette kan føre til tap av kontroll
over bilen og forårsake en alvorlig
ulykke.
Sørg for at du setter på de samme
mutterne som du tok av eller bytt dem
ut med metriske muttere med samme
kon figurasjon :
Hjulboltene og -mutterne på din Mazda
har metriske gjenger og det er derfor
farlig å bruke en ikke-metrisk mutter.
Den vil ikke kunne feste hjulet på en
metrisk bolt og kan skade bolten, noe
som kan gjøre at hjulet faller av og
forårsaker en ulykke.
6. Ta vekk kilene og legg vekk verktøyet
og jekken.
7. Legg det punkterte hjulet i
bagasjerommet.
8. Kontroller dekktrykket. Se Dekk på
side 9-9.
9. Få det punkterte dekket reparert eller
skiftet ut så snart som mulig.
Hvis det oppstår problemer
Punktering
7-18

ADVARSEL
Ikke kjør m ed dekk m ed feil trykk.
Å kjøre på dekk med feil dekktrykk er farlig.
Dekk med feil lufttrykk kan påvirke
kjøreegenskapene og føre til en ulykke. Når
du kontrollerer dekktrykkene på de vanlige
dekkene, bør du også kontrollere
reservehjulet.
MERKNAD
For å forhindre jekken og verktøyet fra å
skramle må du oppbevare dem på riktig
måte.
Hvis det oppstår problemer
Punktering
7-19

Hjelpestart
Hjelpestart er farlig hvis det ikke gjøres på riktig måte. Så følg prosedyren nøye. Hvis du er
usikker på hjelpestart, anbefaler vi på det sterkeste at du får en faglært mekaniker til å gjøre
det for deg.
ADVARSEL
Følg disse forholdsreglene nøye:
For å være sikker på trygg og korrekt behandling av batteriet, må du lese forholdsreglene
nedenfor nøye før du bruker batteriet eller undersøker det.
Flammer og gnister må ikke komme nær åpne battericeller. Metallverktøy må ikke få
kom m e i kon takt med den positive (
) eller negative () polen på batteriet når du arbeider
nær et batteri. Den positive (
) polen m å ikke kom m e i kontakt m ed karosseriet:
Flammer og gnister nær åpne battericeller er farlig. Hydrogengass, som produseres ved
normal batteridrift, kan antennes og få batteriet til å eksplodere. Et eksploderende batteri kan
gi alvorlig forbrenning og skader. Hold alle flammer, inkludert sigaretter og gnister vekk fra
åpne battericeller.
Flammer og gnister må ikke komme nær åpne battericeller fordi det produseres
hydrogengass mens batteriet lades eller fylles med batterivæske:
Flammer og gnister nær åpne battericeller er farlig. Hydrogengass, som produseres ved
normal batteridrift, kan antennes og få batteriet til å eksplodere. Et eksploderende batteri kan
gi alvorlig forbrenning og skader. Hold alle
flammer, inkludert sigaretter og gnister vekk fra
åpne battericeller.
Ikke bruk startkabler på et frossent batteri eller et med lavt væskenivå:
Å bruke startkabler på et frossent batteri eller et med lavt væskenivå er farlig. Det kan sprekke
eller eksplodere og forårsake alvorlig skade.
Kople den negative ledningen til et godt jordingspunkt vekk fra batteriet:
Å kople enden av den andre kabelen til den negative (
) polen på det flate batteriet er farlig.
En gnist kan gjøre at gassen rundt batteriet eksploderer og skader noen.
Hvis det oppstår problemer
Flatt batteri
7-20

Før startkablene vekk fra deler som vil komme i bevegelse:
Å kople til en hjelpekabel nær eller på bevegelige deler (vifter, belter) er farlig. Kabelen kan bli
grepet fast når motoren starter og forårsake alvorlig skade.
FORSIKTIG
Bruk bare en 12 V strømkilde. Hvis du bruker en 24 V strømkilde (to 12 V batterier i serie eller
en 24 V motorgenerator), kan du ødelegge en 12 V startmotor, tenningssystem og andre
elektriske deler slik at de ikke kan repareres.
HjelpebatteriUtladet batteri
Startkabler Sett på kablene i nummerrekkefølge
og ta av i motsatt rekkefølge.
Hvis det oppstår problemer
Flatt batteri
7-21

1. Fjern batteridekslet.

2. Sørg for at hjelpebatteriet er på 12 V
og at dens negative pol er jordet.
3. Hvis hjelpebatteriet sitter i et annet
kjøretøy, må du ikke la bilene berøre
hverandre. Slå av motoren på
kjøretøyet med hjelpebatteriet og alle
apparater som bruker elektrisitet i
begge kjøretøyer.
4. Kople til startkablene nøyaktig i
samme rekkefølge som på tegningen.
•Kople en ende av kabelen til den
positive polen på det flate batteriet
(1).
•Sett den andre enden på den positive
polen på hjelpebatteriet (2).
•Kople en ende av den andre kabelen
til den negative polen på
hjelpebatteriet (3).
•Kople den andre enden til
jordingspunktet angitt i
illustrasjonen, unna det utladede
batteriet (4).
5. Start motoren på hjelpekjøretøyet og la
den gå i noen minutter. Så starter du
motoren på den andre bilen.
6.(Med i-ELOOP-system)
Meldingen “i-ELOOP lader” vises på
multiinformasjonsdisplayet i
instrumentpanelet eter at motoren er
startet. Meldingen vises ikke lenger når
motoren er i gang og ladningen er
fullført. Bilen kan kjøres når
meldingen ikke lenger vises.

i-ELOOP lader
MERKNAD
Hvis bilen kjøres mens meldingen
vises, høres en pipetone.
Hvis du dreier rattet mens meldingen
vises, vil det føles tyngre enn normalt,
men dette indikerer ikke en feil.
Styrefunksjonen vil gå tilbake til
normalt når meldingen ikke lenger
vises. Ikke ta av startkablene mens
meldingen vises.
7. Når du er ferdig, må du være nøye med
å kople fra kablene i motsatt
rekkefølge av det som er beskrevet i
tegningen.
8. Hvis batteridekselet er tatt av, må det
settes på igjen i motsatt rekkefølge.
MERKNAD
•Bekreft at dekslene er forsvarlig
montert.
Hvis det oppstår problemer
Flatt batteri
7-22

Starte en motor som har
fått for mye drivstoff
(SKYACTIV-G 2.0 og
SKYACTIV-G 2.5)
Hvis motoren ikke starter, kan den ha fått
for mye drivstoff.

Følg denne prosedyren:

1. Hvis motoren ikke starter innen 5
sekunder på første forsøk, vent 10
sekunder og prøv igjen.
2. Se til at parkeringsbremsen er på.
3. Trykk gasspedalen helt inn og hold den
der.
4. Trykk inn clutchpedalen (manuelt gir)
eller bremsepedalen (automatgir) og
trykk deretter på startknappen. Hvis
motoren starter, slipp gasspedalen
umiddelbart, fordi motoren vil
umiddelbart ruse.
5. Hvis motoren ikke starter, la den dras
rundt uten å trykke på gasspedalen.

Hvis motoren fremdeles ikke starter med
fremgangsmåten ovenfor, må du få bilen
undersøkt av et verksted, vi anbefaler et
autorisert Mazda-verksted.
Dytte i gang
Din Mazda må ikke dyttes i gang.
ADVARSEL
Du må aldri taue i gang en bil for å starte
den:
Å taue i gang en bil er farlig. Bilen som
taues, kan plutselig hoppe fremover når
motoren starter og dette kan føre til at de
to bilene kolliderer. Passasjerene kan bli
skadet.
FORSIKTIG
Du må ikke dytte i gang en bil med
manuelt gir. Det kan skade
utslippskontrollsystemet.
MERKNAD
Du kan ikke starte en bil med automatgir
ved å dytte den i gang.
Hvis det oppstår problemer
Nødstart
7-23

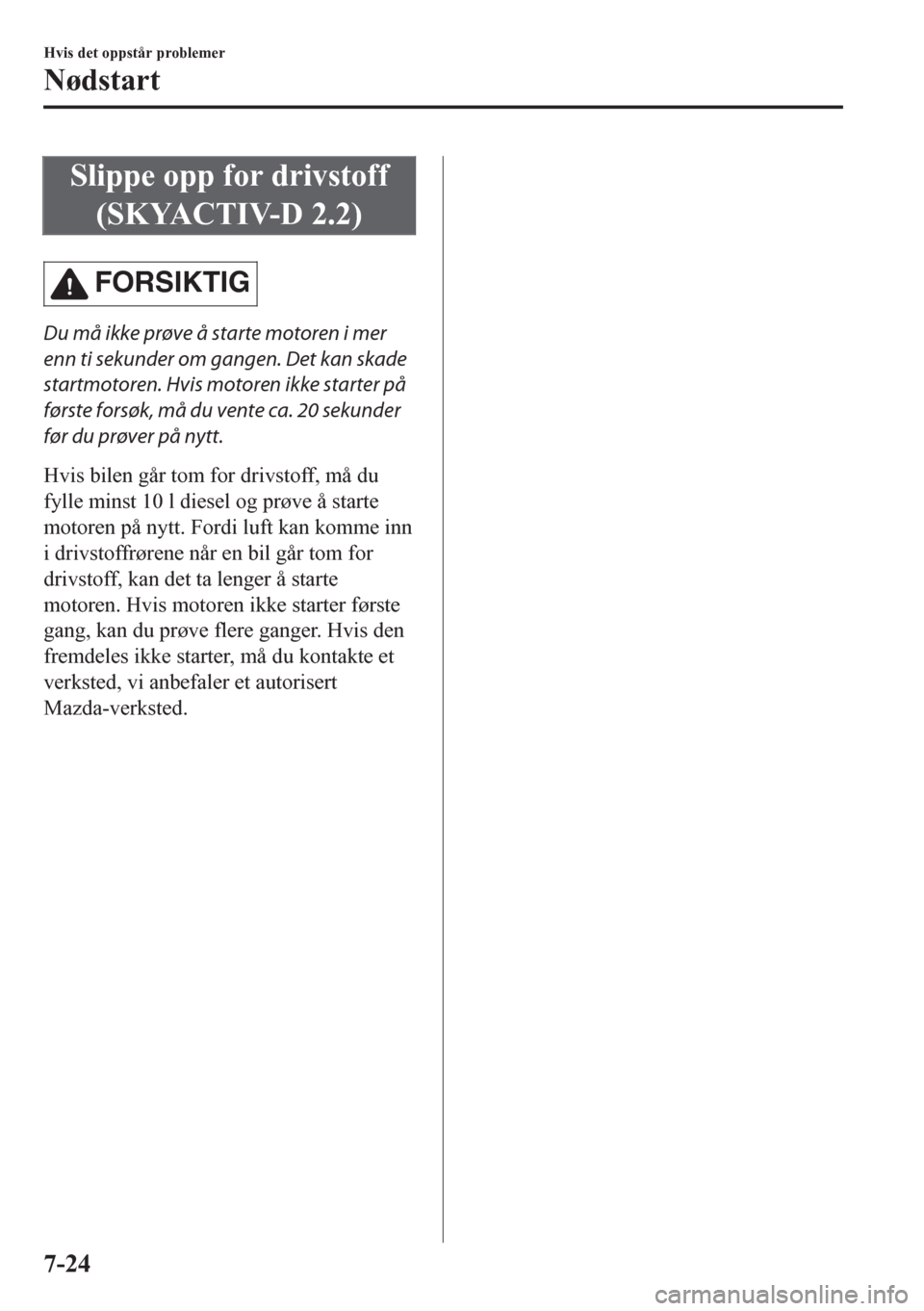

Slippe opp for drivstoff
(SKYACTIV-D 2.2)
FORSIKTIG
Du må ikke prøve å starte motoren i mer
enn ti sekunder om gangen. Det kan skade
startmotoren. Hvis motoren ikke starter på
første forsøk, må du vente ca. 20 sekunder
før du prøver på nytt.
Hvis bilen går tom for drivstoff, må du
fylle minst 10 l diesel og prøve å starte
motoren på nytt. Fordi luft kan komme inn
i drivstoffrørene når en bil går tom for
drivstoff, kan det ta lenger å starte
motoren. Hvis motoren ikke starter første
gang, kan du prøve flere ganger. Hvis den
fremdeles ikke starter, må du kontakte et
verksted, vi anbefaler et autorisert
Mazda-verksted.
Hvis det oppstår problemer
Nødstart
7-24
