2018 MAZDA MODEL 6 Ägarmanual (in Swedish)

Visa skärmen
Kontrollera att omgivningen är säkerKontrollera att omgivningen är säkerKontrollera att omgivningen är säker

Display/ikon Innehåll
Utökade linjer för fordonets bredd och
avståndsvägledningslinjer (röda/blåa)Dessa hjälplinjer indikerar fordonets ungefärliga bredd och
avståndet till en punkt mätt från bilens baksida (från slutet av
stötfångaren).
•De röda linjerna indikerar punkter upp till cirka 0,5 m från
stötfångarens bakre del.
•De blåa linjerna indikerar punkter från cirka 0,5 m upp till
2 m från stötfångarens bakre del.
Varningslampor för övervakning för
död vinkel (BSM)Visar när backvarnaren för korsande trafik (RCTA) har aktive-
rats.
Mer information finns i Backvarnare för korsande trafik
(RCTA).
Se Backvarnare för korsande trafik (RCTA) på sidan 4-172.
OBS
•Parkeringssensorns indikering för upptäckt hinder visas inte. Byt till den övre vyn/bakre
vyn om parkeringssensorns varningsljud aktiveras.
•Den breda bakre vyn visar bilden bakom fordonet i en vid vinkel och korrigerar bilden för
att avkänna hinder som närmar sig från sidan. Den skiljer sig därför från verkligheten.
Under körning
i-ACTIVSENSE
4-271

WFelmarginal mellan vägytan på skärmen och den verkliga vägytan
Det kan finnas en viss felmarginal mellan vägytan som visas på skärmen och den verkliga
vägytan. En felmarginal i det upplevda avståndet kan leda till en olycka, var därför
medveten om följande villkor som lättare kan producera fel i det upplevda avståndet.
Bilen lutar på grund av passagerarnas och lastens vikt.
När fordonet lutar kan hinder som upptäcks av kameran se ut att vara närmare eller längre
bort än det verkliga avståndet från bilen.
Främre kamera
Hinder
Felmarginal
Sidokamera
Hinder
Felmarginal
Under körning
i-ACTIVSENSE
4-272

Bakre kamera
HinderFelmarginal

Det finns en brant lutning uppåt eller nedåt på vägen framför eller bakom bilen
Om det finns en brant lutning uppåt eller nedåt på vägen framför eller bakom bilen, kan
hinder som upptäcks av kameran se ut att vara närmare eller längre bort än det verkliga
avståndet från fordonet.
Främre kamera
Verkligt hinder
Verkligt hinder
A: Avstånd till hindret som visas på skärmen
B: Hindrets verkliga avstånd från bilenHinder som visas
på skärmenHinder som visas
på skärmen Framstår som längre bort
än verkligt avståndFramstår som närmare
än verkligt avstånd
A
A
BB
Under körning
i-ACTIVSENSE
4-273

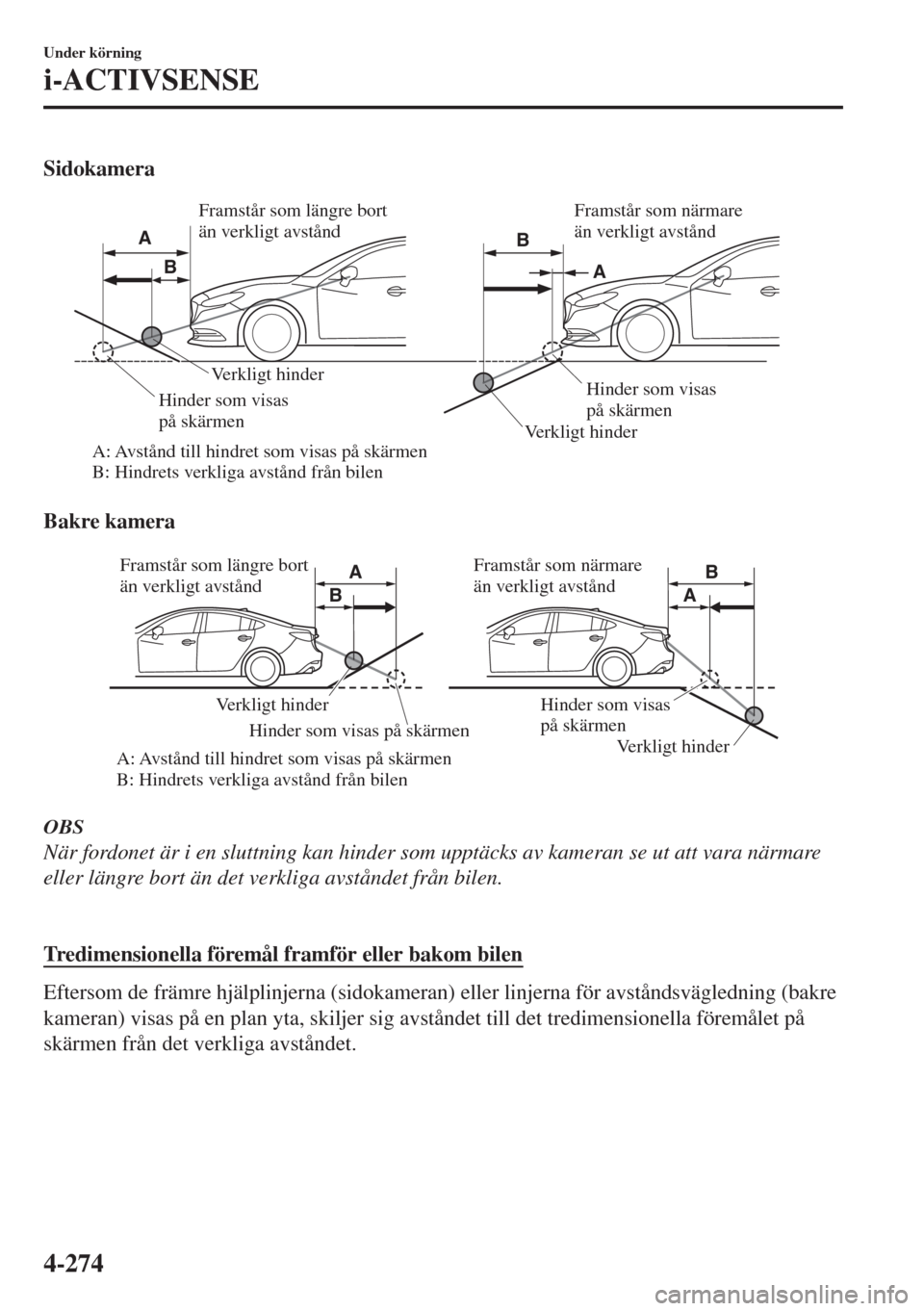

Sidokamera
Verkligt hinder
Verkligt hinder
A: Avstånd till hindret som visas på skärmen
B: Hindrets verkliga avstånd från bilenHinder som visas
på skärmenHinder som visas
på skärmen Framstår som längre bort
än verkligt avståndFramstår som närmare
än verkligt avstånd
A
A BB
Bakre kamera
Verkligt hinder
Verkligt hinder
A: Avstånd till hindret som visas på skärmen
B: Hindrets verkliga avstånd från bilenHinder som visas på skärmenHinder som visas
på skärmen Framstår som längre bort
än verkligt avståndFramstår som närmare
än verkligt avstånd A
A BB
OBS
När fordonet är i en sluttning kan hinder som upptäcks av kameran se ut att vara närmare
eller längre bort än det verkliga avståndet från bilen.

Tredimensionella föremål framför eller bakom bilen
Eftersom de främre hjälplinjerna (sidokameran) eller linjerna för avståndsvägledning (bakre
kameran) visas på en plan yta, skiljer sig avståndet till det tredimensionella föremålet på
skärmen från det verkliga avståndet.
Under körning
i-ACTIVSENSE
4-274

Sidokamera
(Verkligt tillstånd) (Visning på skärm)
Kontrollera att omgivningen är säkerKontrollera att omgivningen är säkerKontrollera att omgivningen är säker
Bakre kamera
(Verkligt tillstånd)
Avkänt avstånd på skärmen A > B > C Verkligt avstånd B > C = A A A
B B
C C(Visning på skärm)
Kontrollera att omgivningen är säkerKontrollera att omgivningen är säkerKontrollera att omgivningen är säker
ttIndikering om systemproblem
Indikering på mittdisplay Orsak Åtgärd som ska vidtagas
Ett meddelande om att bildsignaler inte
kan tas emot visasStyrenheten kan vara skadad.
Låt en auktoriserad Mazda-verkstad
kontrollera bilen.
Skärmen är helt svart och tom Kameran kan vara skadad.
Under körning
i-ACTIVSENSE
4-275

Framåtriktad kamera (FSC, Forward Sensing Camera)*
Bilen är utrustad med en framåtriktad kamera (FSC). Den framåtriktade kameran (FSC)
sitter placerad nära den inre backspegeln och används av följande system.
•System för automatisk avbländning (HBC)
•Adaptiva LED-strålkastare (ALH)
•System för att påkalla förarens uppmärksamhet (DAA)
•Varningssystem för filbyte (LDWS, Lane Departure Warning System)
•Filassistanssystem (LAS) och varningssystem för filbyte (LDWS)
•System för identifiering av trafikskyltar (TSR)
•Avancerad bromsassistans i tättrafik (Advanced SCBS)
•Bromsassistans i tättrafik [framåt] (SCBS F, Smart City Brake Support)
•Mazda radarfarthållare med stopp- och körfunktion (MRCC med stopp- och körfunktion)
•Smart bromsassistans (SBS, Smart Brake Support)
Framåtriktad kamera (FSC, Forward
Sensing Camera)
Den framåtriktade kameran (FSC) bedömer villkoren framför bilen under körning nattetid
och identifierar filer. Igenkänningsavståndet för kameran (FSC) varierar beroende på
omgivningen.
VARNING
Modifiera inte upphängningen:
Om bilens höjd eller lutning ändras kommer systemet inte att kunna identifiera fordon
framför bilen på rätt sätt. Detta resulterar i att systemet inte fungerar som förväntat eller
aktiveras av misstag, vilket kan leda till en allvarlig olycka.
Under körning
i-ACTIVSENSE
4-276*Vissa modeller.

VIKTIGT
¾Placera inte tillbehör, klisterlappar eller film på vindrutan i närheten av den framåtriktade
kameran (FSC).
Om området framför linsen på den framåtriktade kameran (FSC) hindras av något, även en
transparent etikett, kommer det att störa systemet så att det inte fungerar
tillfredsställande. Följaktligen kanske ett system inte fungera normalt, vilket kan leda till en
oväntad olycka.
¾Ta inte isär eller modifiera den framåtseende kameran (FSC).
Att ta isär eller modifiera den framåtriktade kameran (FSC) kan leda till fel och
felregistrering. Följaktligen kanske ett system inte fungera normalt, vilket kan leda till en
oväntad olycka.
¾Beakta följande försiktighetsåtgärder för att säkerställa att den framåtriktade kameran
(FSC) fungerar tillfredsställande.
¾Undvik att repa linsen på den framåtriktade kameran (FSC) och låt den heller inte bli
smutsig.
¾Ta inte bort den framåtriktade kamerans (FSC) kåpa.
¾Placera inte föremål på instrumentpanelen som kan reflektera ljus.
¾Håll alltid vindrutan kring kameran ren genom att avlägsna smuts eller imma. Använd
defrostern för att avlägsna imma på vindrutan.
¾Angående rengöring av vindrutans insida i närheten av den framåtriktade kameran
(FSC) bör du rådfråga en kunnig reparatör så snart som möjligt. Vi rekommenderar en
auktoriserad Mazda-verkstad.
¾Om reparationer kring den framåtriktade kameran (FSC) måste utföras bör du rådfråga
en kunnig reparatör. Vi rekommenderar en auktoriserad Mazda-verkstad.
¾Den framåtriktade kameran (FSC, Forward Sensing Camera) sitter monterad i vindrutan.
När det är dags för reparation eller byte bör du anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
¾Vid rengöring av vindrutan, undvik att låta fönstertvätt eller andra rengöringsvätskor
komma i kontakt med linsen på den framåtseende kameran (FSC). Berör ej heller linsen
på den framåtriktade kameran (FSC).
¾När reparationer utförs runt backspegeln, konsultera en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
¾När det är dags att rengöra kameralinsen bör du rådfråga en kunnig reparatör. Vi
rekommenderar en auktoriserad Mazda-verkstad.
¾Slå eller tryck inte hårt på området runt den framåtriktade kameran (FSC). Om den
framåtriktade kameran (FSC) har fått en stöt eller om det finns sprickor eller skador som
orsakats av grus eller skräp i området runt den ska du sluta att använda följande system
och kontakta en kunnig verkstad.
¾System för automatisk avbländning (HBC)
Under körning
i-ACTIVSENSE
4-277

¾Adaptiva LED-strålkastare (ALH)
¾Varningssystem för filbyte (LDWS, Lane Departure Warning System)
¾System för att påkalla förarens uppmärksamhet (DAA)
¾Filassistanssystem (LAS) och varningssystem för filbyte (LDWS)
¾System för identifiering av trafikskyltar (TSR)
¾Avancerad bromsassistans i tättrafik (Advanced SCBS)
¾Bromsassistans i tättrafik [framåt] (SCBS F, Smart City Brake Support)
¾Mazda radarfarthållare med stopp- och körfunktion (MRCC med stopp- och
körfunktion)
¾Smart bromsassistans (SBS, Smart Brake Support)
¾Den riktning som den framåtriktade kameran (FSC) riktas i har finjusterats. Ändra inte
installationsplats och ta inte bort den framåtriktade kameran (FSC). Det kan innebära att
den skadas eller slutar fungera.
¾Använd alltid däck för alla hjul av
specificerad storlek, med samma tillverkare, märke och
däckmönster. Använd dessutom inte däck med märkbart olika slitmönster på bilen
eftersom systemet kanske inte fungerar som avsett.
¾Den framåtriktade kameran (FSC) har en funktion för att detektera en smutsig vindruta och
informera föraren om detta, emellertid kanske den inte känner av plastpåsar, is eller snö på
vindrutan beroende på förhållandena. I sådana fall kan inte systemet fastställa om det
finns ett fordon framför bilen och kommer därför eventuellt inte att fungera korrekt. Kör
alltid med omtanke och var uppmärksam på vägen framför.
OBS
•I följande fall kan den framåtriktade kameran (FSC) inte detektera objekt rätt så att de
tillhörande systemen inte fungerar tillfredsställande.
•Höjden på framförvarande fordon är låg.
•Bilen körs i samma hastighet som framförvarande fordon.
•Strålkastare är inte påslagna nattetid eller när man passerar igenom en tunnel.
•I följande fall kan den framåtriktade kameran (FSC) inte detektera objekt rätt.
•Under sämre väderförhållanden som regn, dimma och snöfall.
•Vindrutespolaren används eller när vindrutetorkarna inte används vid regn.
•Is, dimma, snö, frost, regn, smuts och främmande partiklar som t.ex. en platspåse på
vindrutan.
•Lastbilar med låga lastflak och fordon med mycket låg eller hög profil.
•Vid körning bredvid väggar utan mönstring (inklusive staket och väggar med
längsgående mönster).
•Bakljusen på framförvarande fordon är avstängda.
•Ett fordon befinner sig utanför strålkastarens räckvidd.
•Bilen tar en snäv kurva eller kör uppför eller nerför en brant backe.
•Kör in eller ut ur en tunnel.
Under körning
i-ACTIVSENSE
