tIndikeringslampa (röd) för
bromsassistans i tättrafik (SCBS)
Om bromsassistans i tättrafik (SCBS) är
aktivt blinkar indikeringslampan (röd).

tKollisionsvarning
Om det finns en risk för kollision med ett
fordon framför bilen hörs varningssignalen
kontinuerligt och en varning visas på
multiinformationsdisplayen eller active
driving display.
BROMSA!
OBS
Sträckan och volymen på
kollisionsvarningen kan ändras. Se
Säkerhetsutrustning på sidan 9-16.
tVisning av automatisk broms
Den automatiska bromsen visas på
multiinformationsdisplayen när SCBS F
arbetar.
SCBS
automatisk broms
OBS
•Ett kollisionsvarningsljud hörs
intermittent när SCBS F-bromsen eller
bromshjälpen (SCBS F brake assist)
arbetar.
•Om bilen stoppas genom att SCBS F
aktiveras och bromspedalen inte trycks
ner hörs varningsljudet en gång efter
cirka 2 sekunder och SCBS F-bromsen
lossas automatiskt.
tStoppa funktionen bromsassistans i
tättrafik [framåt] (SCBS F, Smart
City Brake Support)
SCBS F-systemet kan stängas av tillfälligt.
Se Säkerhetsutrustning på sidan 9-16.
När SCBS F-systemet stängs av aktiveras
indikeringslampan för avstängd
bromsassistans i tättrafik (SCBS).

När motorn startas på nytt, träder systemet
åter i drift.
Under körning
i-ACTIVSENSE
4-239

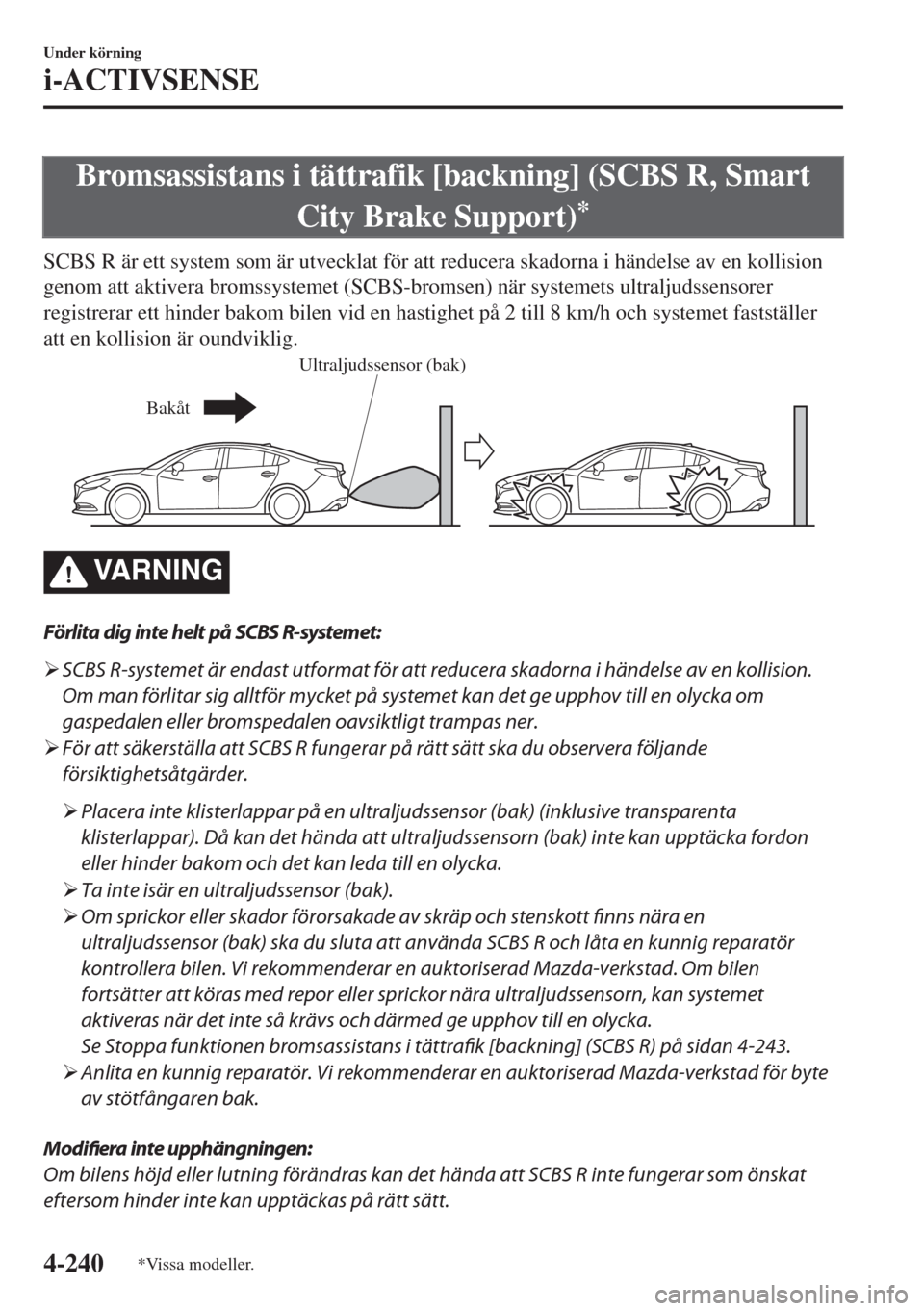

Bromsassistans i tättrafik [backning] (SCBS R, Smart
City Brake Support)
*
SCBS R är ett system som är utvecklat för att reducera skadorna i händelse av en kollision
genom att aktivera bromssystemet (SCBS-bromsen) när systemets ultraljudssensorer
registrerar ett hinder bakom bilen vid en hastighet på 2 till 8 km/h och systemet fastställer
att en kollision är oundviklig.
BakåtUltraljudssensor (bak)
VARNING
Förlita dig inte helt på SCBS R-systemet:
¾SCBS R-systemet är endast utformat för att reducera skadorna i händelse av en kollision.
Om man förlitar sig alltför mycket på systemet kan det ge upphov till en olycka om
gaspedalen eller bromspedalen oavsiktligt trampas ner.
¾För att säkerställa att SCBS R fungerar på rätt sätt ska du observera följande
försiktighetsåtgärder.
¾Placera inte klisterlappar på en ultraljudssensor (bak) (inklusive transparenta
klisterlappar). Då kan det hända att ultraljudssensorn (bak) inte kan upptäcka fordon
eller hinder bakom och det kan leda till en olycka.
¾Ta inte isär en ultraljudssensor (bak).
¾Om sprickor eller skador förorsakade av skräp och stenskott finns nära en
ultraljudssensor (bak) ska du sluta att använda SCBS R och låta en kunnig reparatör
kontrollera bilen. Vi rekommenderar en auktoriserad Mazda-verkstad. Om bilen
fortsätter att köras med repor eller sprickor nära ultraljudssensorn, kan systemet
aktiveras när det inte så krävs och därmed ge upphov till en olycka.
Se Stoppa funktionen bromsassistans i tättrafik [backning] (SCBS R) på sidan 4-243.
¾Anlita en kunnig reparatör. Vi rekommenderar en auktoriserad Mazda-verkstad för byte
av stötfångaren bak.
Modifiera inte upphängningen:
Om bilens höjd eller lutning förändras kan det hända att SCBS R inte fungerar som önskat
eftersom hinder inte kan upptäckas på rätt sätt.
Under körning
i-ACTIVSENSE
4-240*Vissa modeller.

Utsätt inte en ultraljudssensor (bak) för stor kraft.
När du tvättar bilen, spraya inte trycksatt vatten mot en ultraljudssensor (bak), eller gnugga
hårt på den. Undvik dessutom att träffa den bakre stötfångaren med kraft vid lastning och
lossning av last, annars kanske sensorerna inte kan upptäcka hinder korrekt vilket kan leda
till att SCBS R inte fungerar som det ska eller att det aktiveras i onödan.
VIKTIGT
¾Vid körning på småvägar där det finns gräs och buskar är det lämpligt att stänga av SCBS
R.
¾Använd alltid däck för alla hjul av specificerad storlek, med samma tillverkare, märke och
däckmönster. Använd dessutom inte däck med påtagligt olika slitagemönster på samma
bil. Annars kan det hända att SCBS R inte fungerar som det ska.
¾Om is eller snö fastnar på ultraljudssensorerna (bak) har de kanske inte möjlighet att
upptäcka hinder korrekt beroende på förhållandena. I sådana fall kan systemet inte utföra
kontroller på rätt sätt. Kör alltid med omtanke och var uppmärksam på vägen bakom bilen.
OBS
•Bilens ställning ändras när gaspedal, bromspedal och ratten manövreras, vilket kan göra
det svårt för systemet att upptäcka ett hinder, eller så kan det felaktigt registrera ett
hinder. I sådana fall kan SCBS R aktiveras eller inte aktiveras.
•SCBS R fungerar under följande förhållanden.
•Motorn är igång.
•Växelspaken (manuell växellåda) eller växelväljaren (automatväxellåda) är i läge R
(back).
•”Smart City Brake Support Reverse Malfunction” (Fel på bromsassistans för backning)
visas inte på multiinformationsdisplayen.
•Bilens hastighet är mellan 2 och 8 km/h.
•SCBS R är aktiverat.
•Det är inget fel på DSC.
•SCBS R använder ultraljudssensorer (bak) som registrerar hinder bakom bilen genom att
sända ut ultraljudsvågor och sedan läsa av de vågor som reflekteras av ett hinder.
•I följande fall kan ultraljudssensorerna (bak) inte detektera hinder vilket betyder att SCBS
R kanske inte fungerar.
•Höjden på hindret är lågt, till exempel låga väggar eller lastbilar med låg
lastningsramp.
•Höjden på hindret är högt, till exempel lastbilar med hög lastningsramp.
•Hindret är litet.
•Hindret är smalt, till exempel en trafikstolpe.
Under körning
i-ACTIVSENSE
4-241

•Hindret står riktat bort från bilens mittlinje.
•Hindrets yta är inte vinkelrätt mot bilens färdriktning.
•Hindret är mjukt som till exempel en hängande gardin eller snö som ligger på bilen.
•Hindret är oregelbundet format.
•Hindret är mycket nära.
•I följande fall kan ultraljudssensorerna (bak) inte detektera hinder på rätt sätt vilket
betyder att SCBS R kanske inte fungerar.
•Någonting har fastnat på bilen i närheten av ultraljudsgivaren (bak).
•Bromspedalen, gaspedalen, eller ratten manövreras.
•Det finns ett annat hinder nära ett hinder.
•Vid dåligt väder såsom regn, dimma och snö.
•Hög eller låg luftfuktighet.
•Hög eller låg temperatur
•Starka vindar.
•Körvägen är inte plan.
•Tungt bagage är lastat i bagageutrymmet eller i baksätet.
•Föremål som en trådlös antenn, dimljus, eller upplyst nummerskylt monteras nära en
ultraljudssensor (bak).
•Inriktningen av en ultraljudssensor (bak) har förändrats efter en kollision.
•Bilen påverkas av andra ljudvågor såsom tuta, motorljud, ultraljudssensor på ett annat
fordon.
•I följande fall kan en ultraljudssensorer (bak) detektera något som ett hinder vilket leder
till att SCBS R aktiveras.
•Körning i en brant sluttning.
•Hjullås.
•Hängande gardiner, stolpar till exempel vid tullstationer och järnvägsövergångar.
•Vid körning nära föremål som lövverk, hinder, fordon, väggar och staket längs en väg.
•Vid körning i områden med högt gräs eller annan hög vegetation.
•Vid passage genom låga portar, smala portar, tvätthallar och tunnlar.
•En dragstång är monterad eller en släpvagn är kopplad.
•(Manuell växellåda)
Om bilen stoppas genom att bromsassistans för tättrafik (SCBS) aktiveras och
kopplingspedalen inte trycks ned kommer motorn att stängas av.
•När systemet arbetar hålls föraren informerad genom multiinformationsdisplayen.
•Varningsindikeringen (gul) för bromsassistans i tättrafik (SCBS) tänds när det finns ett fel
i systemet.
Se Vidta åtgärd på sidan 7-57.
Under körning
i-ACTIVSENSE
4-242

tIndikeringslampa (röd) för
bromsassistans i tättrafik (SCBS)
Om bromsassistans i tättrafik (SCBS) är
aktivt blinkar indikeringslampan (röd).
tVisning av automatisk broms
Den automatiska bromsen visas på
multiinformationsdisplayen när SCBS R
arbetar.
SCBS
automatisk broms
OBS
•Ett kollisionsvarningsljud hörs
intermittent när SCBS R-bromsen
arbetar.
•Om bilen stoppas genom att SCBS R
aktiveras och bromspedalen inte trycks
ner hörs varningsljudet en gång efter
cirka 2 sekunder och SCBS R-bromsen
lossas automatiskt.
tStoppa funktionen bromsassistans i
tättrafik [backning] (SCBS R)
SCBS R-systemet kan stängas av
tillfälligt.
Se Säkerhetsutrustning på sidan 9-16.
När SCBS R-systemet stängs av aktiveras
indikeringslampan för avstängd
bromsassistans i tättrafik (SCBS).
När motorn startas på nytt, träder systemet
åter i drift.
Under körning
i-ACTIVSENSE
4-243

Smart bromsassistans (SBS, Smart Brake Support)*
SBS-systemet varnar förare om kollisionsrisker med en display och ett varningsljud när
radarsensorn (fram) och den framåtriktade kameran (FSC) fastställer att det finns risk för
kollision med ett fordon framför när fordonet körs med en hastighet av cirka 15 km/h eller
mer. Om radarsensorn (fram) och den framåtriktade kameran (FSC) dessutom fastställer att
en kollision är oundviklig aktiveras automatisk bromsassistans för att minska skadorna i
händelse av en kollision.
När föraren trampar ned bromspedalen ansätts bromsarna dessutom snabbt och hårt.
(Bromsassistans (SBS bromsassistans))
VARNING
Förlita dig inte helt på SBS-systemet, utan kör alltid försiktigt:
SBS är utformat för att reducera skadorna i händelse av en kollision, inte för att undvika en
kollision. Möjligheten att upptäcka ett hinder är begränsad beroende på typ av hinder, väder
samt rådande trafikförhållanden. Om av någon anledning gas- och bromspedaler används
av misstag kan det leda till en olycka. Kontrollera alltid säkerheten i det omgivande området
och tryck ner bromspedalen eller gaspedalen medan du håller ett säkrare avstånd till
framförvarande fordon eller annalkande fordon.
VIKTIGT
I följande fall ska systemet stängas av för att undvika felaktig funktion:
¾När fordonet bogseras eller när fordonet bogserar ett annat fordon.
¾Bilen befinner sig på ett chassiställ.
¾Vid körning på ojämna vägar, till exempel med tätt växande gräs, eller vid terrängkörning.
OBS
•SBS fungerar när alla villkor nedan är uppfyllda:
•Tändningen är i läge ON.
•SBS-systemet är på.
•Hastigheten är högre än cirka 15 km/h.
•Den relativa hastigheten mellan din bil och framförvarande fordon är cirka 15 km/h
eller snabbare.
•Dynamisk stabilitetskontroll (DSC) är inte aktivt.
Under körning
i-ACTIVSENSE
4-244*Vissa modeller.

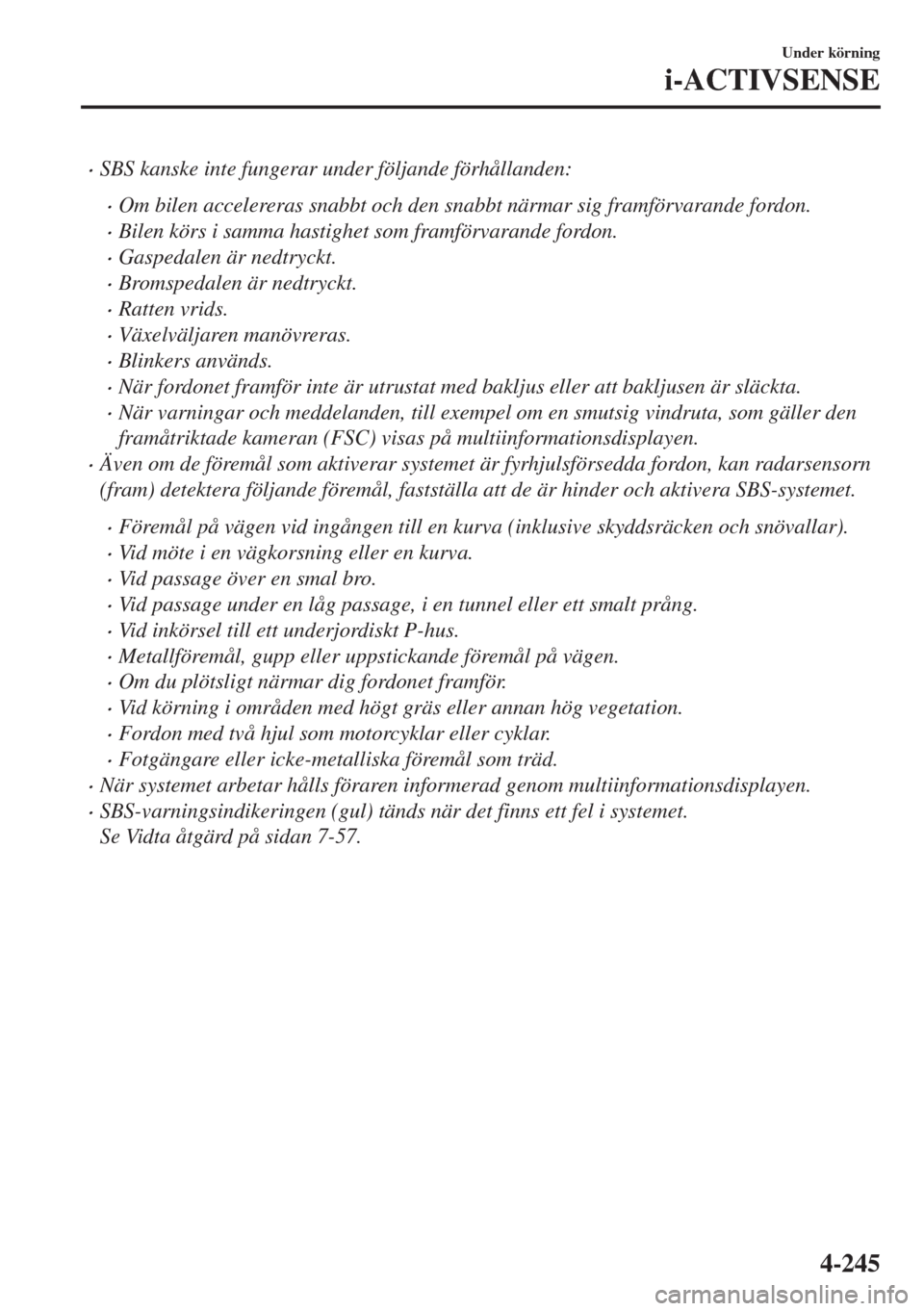

•SBS kanske inte fungerar under följande förhållanden:
•Om bilen accelereras snabbt och den snabbt närmar sig framförvarande fordon.
•Bilen körs i samma hastighet som framförvarande fordon.
•Gaspedalen är nedtryckt.
•Bromspedalen är nedtryckt.
•Ratten vrids.
•Växelväljaren manövreras.
•Blinkers används.
•När fordonet framför inte är utrustat med bakljus eller att bakljusen är släckta.
•När varningar och meddelanden, till exempel om en smutsig vindruta, som gäller den
framåtriktade kameran (FSC) visas på multiinformationsdisplayen.
•Även om de föremål som aktiverar systemet är fyrhjulsförsedda fordon, kan radarsensorn
(fram) detektera följande föremål, fastställa att de är hinder och aktivera SBS-systemet.
•Föremål på vägen vid ingången till en kurva (inklusive skyddsräcken och snövallar).
•Vid möte i en vägkorsning eller en kurva.
•Vid passage över en smal bro.
•Vid passage under en låg passage, i en tunnel eller ett smalt prång.
•Vid inkörsel till ett underjordiskt P-hus.
•Metallföremål, gupp eller uppstickande föremål på vägen.
•Om du plötsligt närmar dig fordonet framför.
•Vid körning i områden med högt gräs eller annan hög vegetation.
•Fordon med två hjul som motorcyklar eller cyklar.
•Fotgängare eller icke-metalliska föremål som träd.
•När systemet arbetar hålls föraren informerad genom multiinformationsdisplayen.
•SBS-varningsindikeringen (gul) tänds när det finns ett fel i systemet.
Se Vidta åtgärd på sidan 7-57.
Under körning
i-ACTIVSENSE
4-245

tKollisionsvarning
Om det finns en risk för kollision med ett
fordon framför bilen hörs varningssignalen
kontinuerligt och en varning visas på
multiinformationsdisplayen och active
driving display.
BROMSA!
tStänga av systemet för Smart
bromsassistans (SBS)
SBS-systemet kan stängas av tillfälligt.
Se Säkerhetsutrustning på sidan 9-16.
SBS OFF-indikeringen tänds när
SBS-systemet stängs av.
När motorn startas på nytt, träder systemet
åter i drift.
OBS
Om SBS stängs av kommer bromsassistans
i tättrafik (SCBS) att stängas av samtidigt.
Under körning
i-ACTIVSENSE
4-246
