2018 Lexus LC500h lexus LC500h 2018 Betriebsanleitung (in German)

425
8
-$@-$I@0.@0./.@ &.

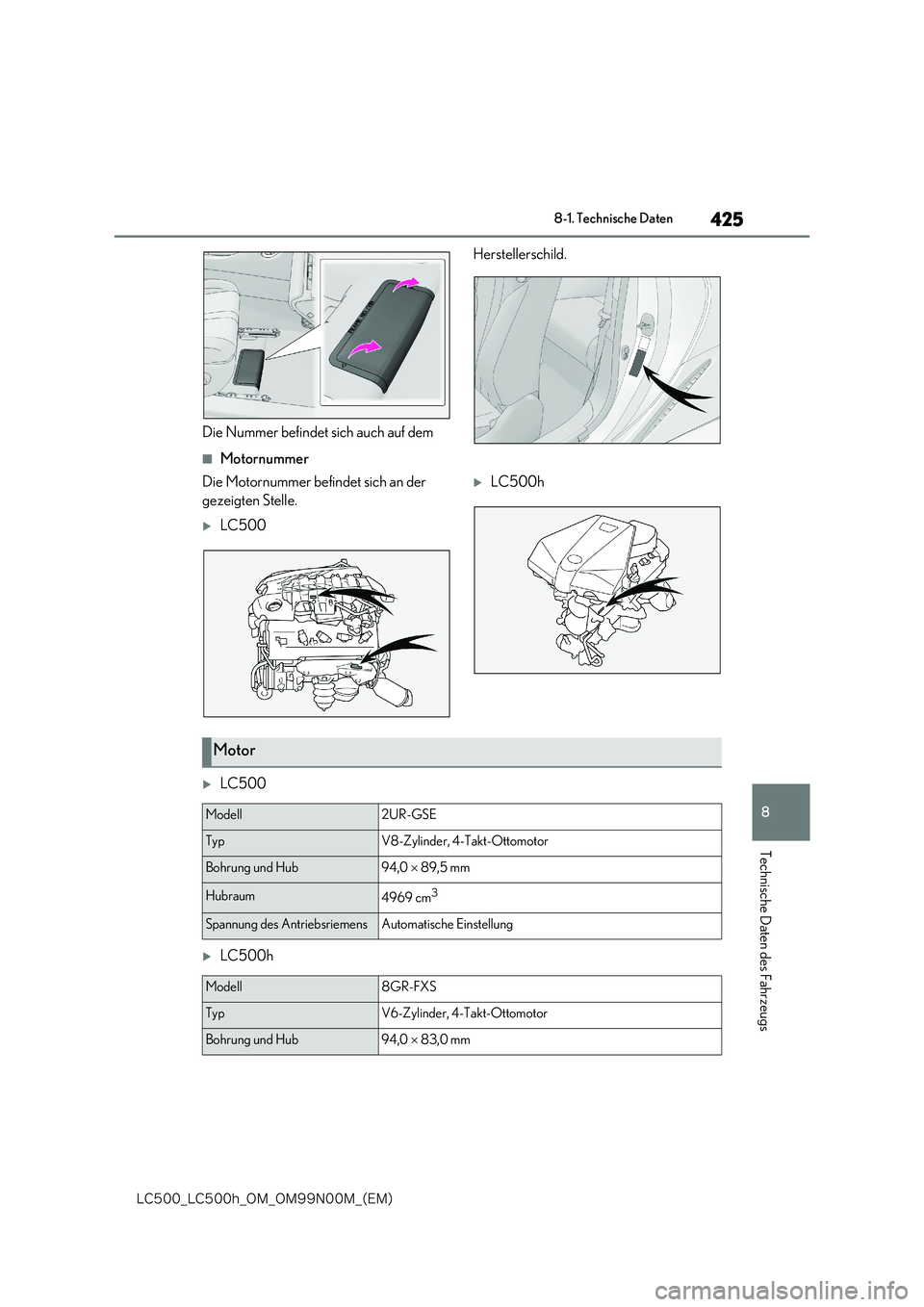

8-1. Technische Daten
Technische Daten des Fahrzeugs
Die Nummer befindet sich auch auf dem
Herstellerschild.
■Motornummer
Die Motornummer befindet sich an der
gezeigten Stelle.
LC500
LC500h
LC500
LC500h
Motor
Modell2UR-GSE
TypV8-Zylinder, 4-Takt-Ottomotor
Bohrung und Hub94,0  89,5 mm
Hubraum4969 cm3
Spannung des AntriebsriemensAutomatische Einstellung
Modell8GR-FXS
TypV6-Zylinder, 4-Takt-Ottomotor
Bohrung und Hub94,0  83,0 mm

426
-$@-$I@0.@0./.@ &.

8-1. Technische Daten

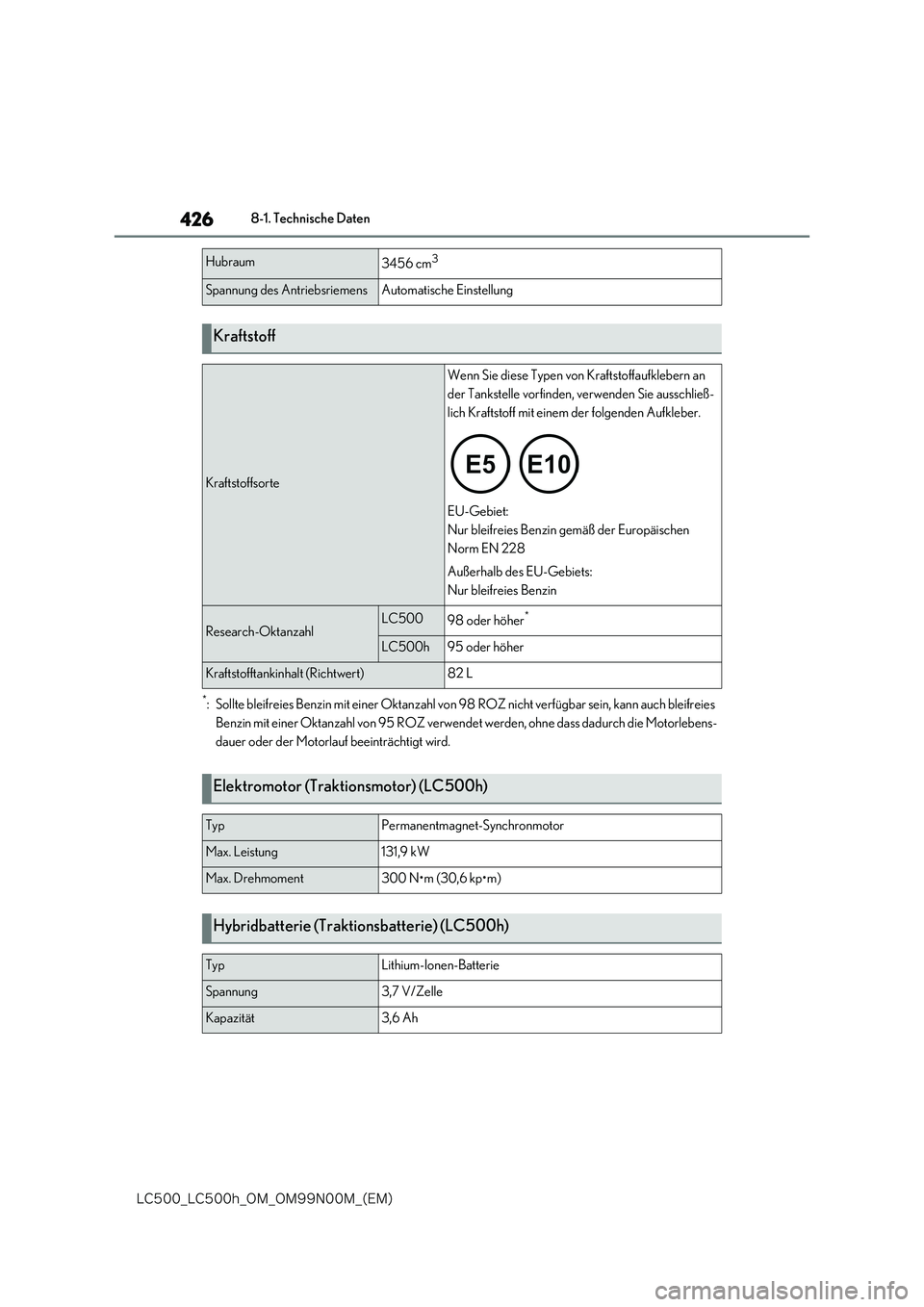

*: Sollte bleifreies Benzin mit einer Oktanzahl von 98 ROZ nicht verfügbar sein, kann auch bleifreies
Benzin mit einer Oktanzahl von 95 ROZ verwendet werden, ohne dass dadurch die Motorlebens-
dauer oder der Motorlauf beeinträchtigt wird.
Hubraum3456 cm3
Spannung des AntriebsriemensAutomatische Einstellung
Kraftstoff
Kraftstoffsorte
Wenn Sie diese Typen von Kraftstoffaufklebern an
der Tankstelle vorfinden, verwenden Sie ausschließ-
lich Kraftstoff mit einem der folgenden Aufkleber.

EU-Gebiet:
Nur bleifreies Benzin gemäß der Europäischen
Norm EN 228
Außerhalb des EU-Gebiets:
Nur bleifreies Benzin
Research-OktanzahlLC50098 oder höher*
LC500h95 oder höher
Kraftstofftankinhalt (Richtwert)82 L
Elektromotor (Traktionsmotor) (LC500h)
TypPermanentmagnet-Synchronmotor
Max. Leistung131,9 kW
Max. Drehmoment300 N•m (30,6 kp•m)
Hybridbatterie (Traktio nsbatterie) (LC500h)
TypLithium-Ionen-Batterie
Spannung3,7 V/Zelle
Kapazität3,6 Ah

427
8
-$@-$I@0.@0./.@ &.

8-1. Technische Daten
Technische Daten des Fahrzeugs

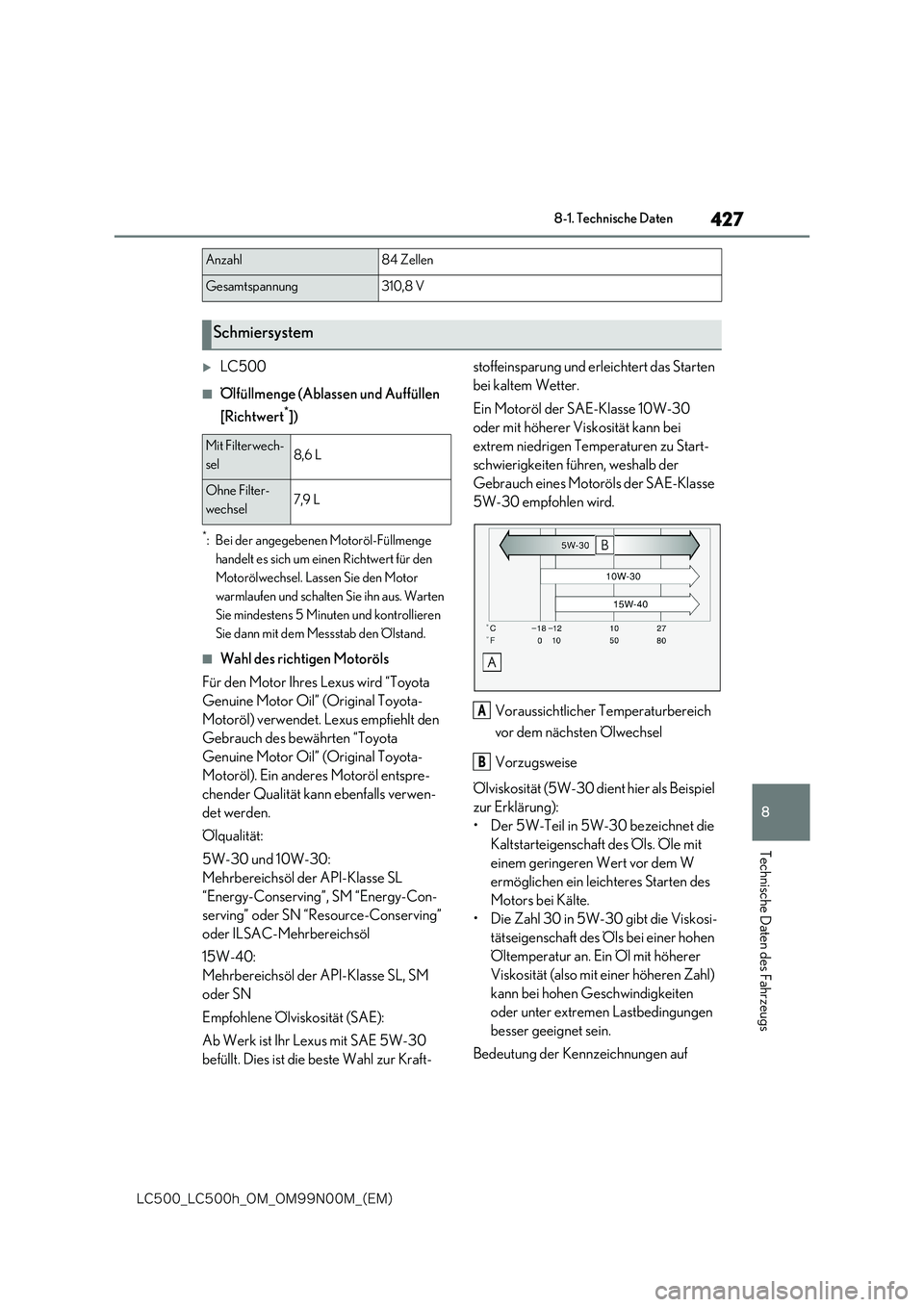

LC500
■Ölfüllmenge (Ablassen und Auffüllen
[Richtwert*])
*: Bei der angegebenen Motoröl-Füllmenge
handelt es sich um einen Richtwert für den
Motorölwechsel. Lassen Sie den Motor
warmlaufen und schalten Sie ihn aus. Warten
Sie mindestens 5 Minuten und kontrollieren
Sie dann mit dem Messstab den Ölstand.
■Wahl des richtigen Motoröls
Für den Motor Ihres Lexus wird “Toyota
Genuine Motor Oil” (Original Toyota-
Motoröl) verwendet. Lexus empfiehlt den
Gebrauch des bewährten “Toyota
Genuine Motor Oil” (Original Toyota-
Motoröl). Ein anderes Motoröl entspre-
chender Qualität kann ebenfalls verwen-
det werden.
Ölqualität:
5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL
“Energy-Conserving”, SM “Energy-Con-
serving” oder SN “Resource-Conserving”
oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM
oder SN
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Lexus mit SAE 5W-30
befüllt. Dies ist die beste Wahl zur Kraft-
stoffeinsparung und erleichtert das Starten
bei kaltem Wetter.
Ein Motoröl der SAE-Klasse 10W-30
oder mit höherer Viskosität kann bei
extrem niedrigen Temperaturen zu Start-
schwierigkeiten führen, weshalb der
Gebrauch eines Motoröls der SAE-Klasse
5W-30 empfohlen wird.
Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise
Ölviskosität (5W-30 dient hier als Beispiel
zur Erklärung):
• Der 5W-Teil in 5W-30 bezeichnet die
Kaltstarteigenschaft des Öls. Öle mit
einem geringeren Wert vor dem W
ermöglichen ein leichteres Starten des
Motors bei Kälte.
• Die Zahl 30 in 5W-30 gibt die Viskosi-
tätseigenschaft des Öls bei einer hohen
Öltemperatur an. Ein Öl mit höherer
Viskosität (also mit einer höheren Zahl)
kann bei hohen Geschwindigkeiten
oder unter extremen Lastbedingungen
besser geeignet sein.
Bedeutung der Kennzeichnungen auf
Anzahl84 Zellen
Gesamtspannung310,8 V
Schmiersystem
Mit Filterwech-
sel8,6 L
Ohne Filter-
wechsel7,9 L
A
B

428
-$@-$I@0.@0./.@ &.

8-1. Technische Daten

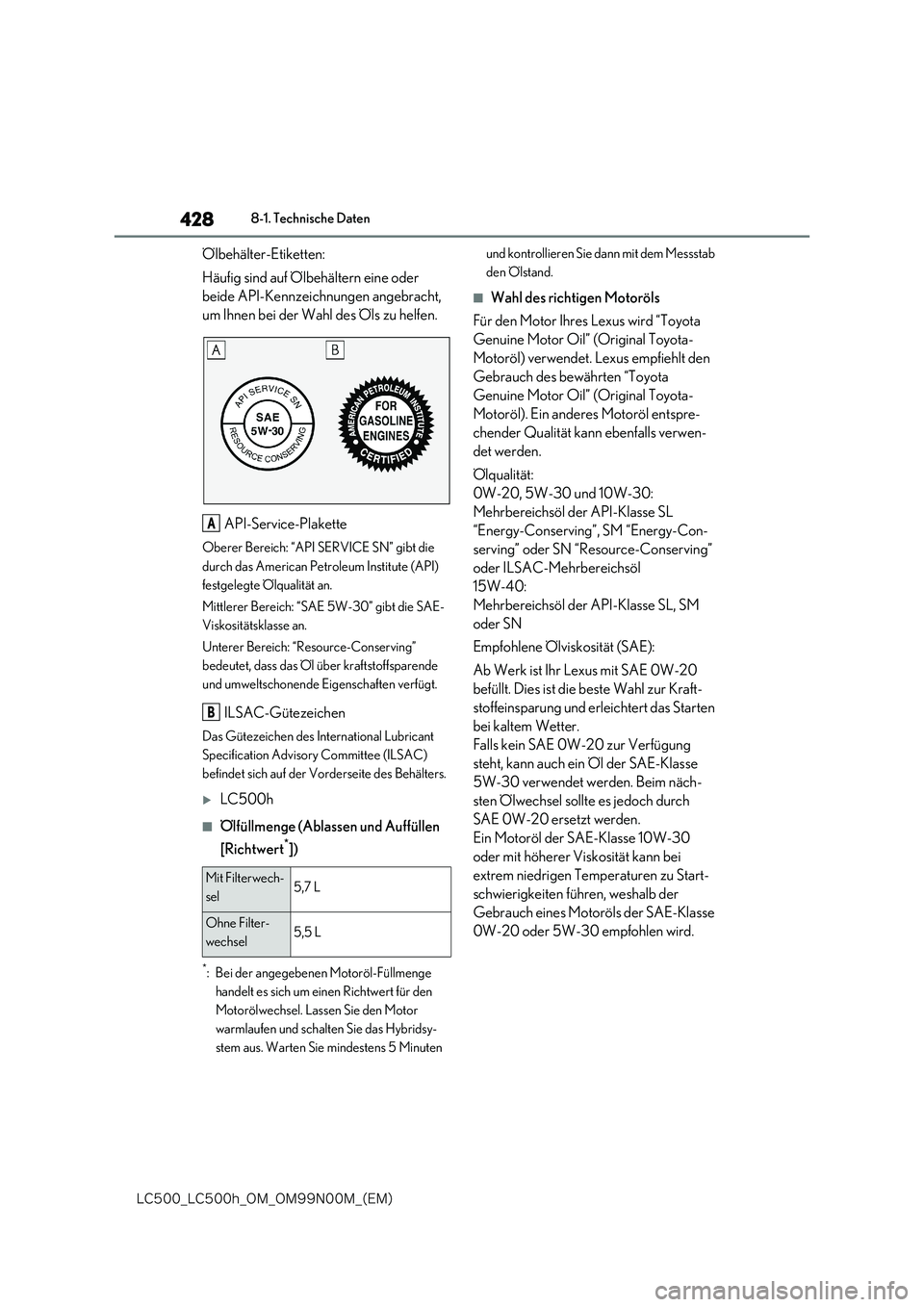

Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder
beide API-Kennzeichnungen angebracht,
um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN” gibt die
durch das American Petroleum Institute (API)
festgelegte Ölqualität an.
Mittlerer Bereich: “SAE 5W-30” gibt die SAE-
Viskositätsklasse an.
Unterer Bereich: “Resource-Conserving”
bedeutet, dass das Öl über kraftstoffsparende
und umweltschonende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant
Specification Advisory Committee (ILSAC)
befindet sich auf der Vorderseite des Behälters.
LC500h
■Ölfüllmenge (Ablassen und Auffüllen
[Richtwert*])
*: Bei der angegebenen Motoröl-Füllmenge
handelt es sich um einen Richtwert für den
Motorölwechsel. Lassen Sie den Motor
warmlaufen und schalten Sie das Hybridsy-
stem aus. Warten Sie mindestens 5 Minuten
und kontrollieren Sie dann mit dem Messstab
den Ölstand.
■Wahl des richtigen Motoröls
Für den Motor Ihres Lexus wird “Toyota
Genuine Motor Oil” (Original Toyota-
Motoröl) verwendet. Lexus empfiehlt den
Gebrauch des bewährten “Toyota
Genuine Motor Oil” (Original Toyota-
Motoröl). Ein anderes Motoröl entspre-
chender Qualität kann ebenfalls verwen-
det werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL
“Energy-Conserving”, SM “Energy-Con-
serving” oder SN “Resource-Conserving”
oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM
oder SN
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Lexus mit SAE 0W-20
befüllt. Dies ist die beste Wahl zur Kraft-
stoffeinsparung und erleichtert das Starten
bei kaltem Wetter.
Falls kein SAE 0W-20 zur Verfügung
steht, kann auch ein Öl der SAE-Klasse
5W-30 verwendet werden. Beim näch-
sten Ölwechsel sollte es jedoch durch
SAE 0W-20 ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-30
oder mit höherer Viskosität kann bei
extrem niedrigen Temperaturen zu Start-
schwierigkeiten führen, weshalb der
Gebrauch eines Motoröls der SAE-Klasse
0W-20 oder 5W-30 empfohlen wird.
Mit Filterwech-
sel5,7 L
Ohne Filter-
wechsel5,5 L
A
B

429
8
-$@-$I@0.@0./.@ &.

8-1. Technische Daten
Technische Daten des Fahrzeugs

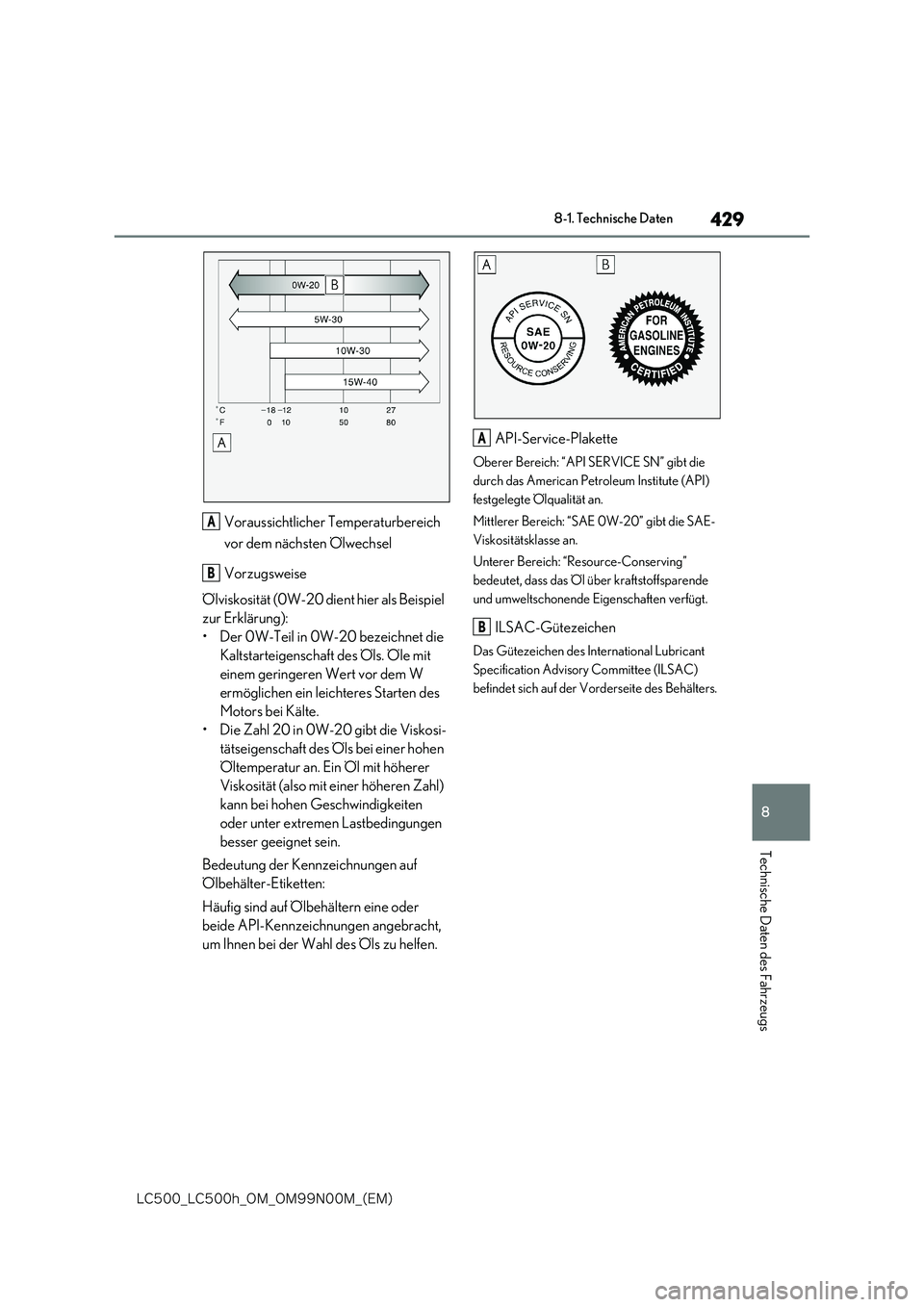

Voraussichtlicher Temperaturbereich
vor dem nächsten Ölwechsel
Vorzugsweise
Ölviskosität (0W-20 dient hier als Beispiel
zur Erklärung):
• Der 0W-Teil in 0W-20 bezeichnet die
Kaltstarteigenschaft des Öls. Öle mit
einem geringeren Wert vor dem W
ermöglichen ein leichteres Starten des
Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskosi-
tätseigenschaft des Öls bei einer hohen
Öltemperatur an. Ein Öl mit höherer
Viskosität (also mit einer höheren Zahl)
kann bei hohen Geschwindigkeiten
oder unter extremen Lastbedingungen
besser geeignet sein.
Bedeutung der Kennzeichnungen auf
Ölbehälter-Etiketten:
Häufig sind auf Ölbehältern eine oder
beide API-Kennzeichnungen angebracht,
um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN” gibt die
durch das American Petroleum Institute (API)
festgelegte Ölqualität an.
Mittlerer Bereich: “SAE 0W-20” gibt die SAE-
Viskositätsklasse an.
Unterer Bereich: “Resource-Conserving”
bedeutet, dass das Öl über kraftstoffsparende
und umweltschonende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubricant
Specification Advisory Committee (ILSAC)
befindet sich auf der Vorderseite des Behälters.
A
B
A
B

430
-$@-$I@0.@0./.@ &.

8-1. Technische Daten
*: Bei der angegebenen Ölfüllmenge handelt es sich um einen Richtwert.
Wenn ein Wechsel erforderlich ist, setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
■Zündkerze
■12-V-Batterie

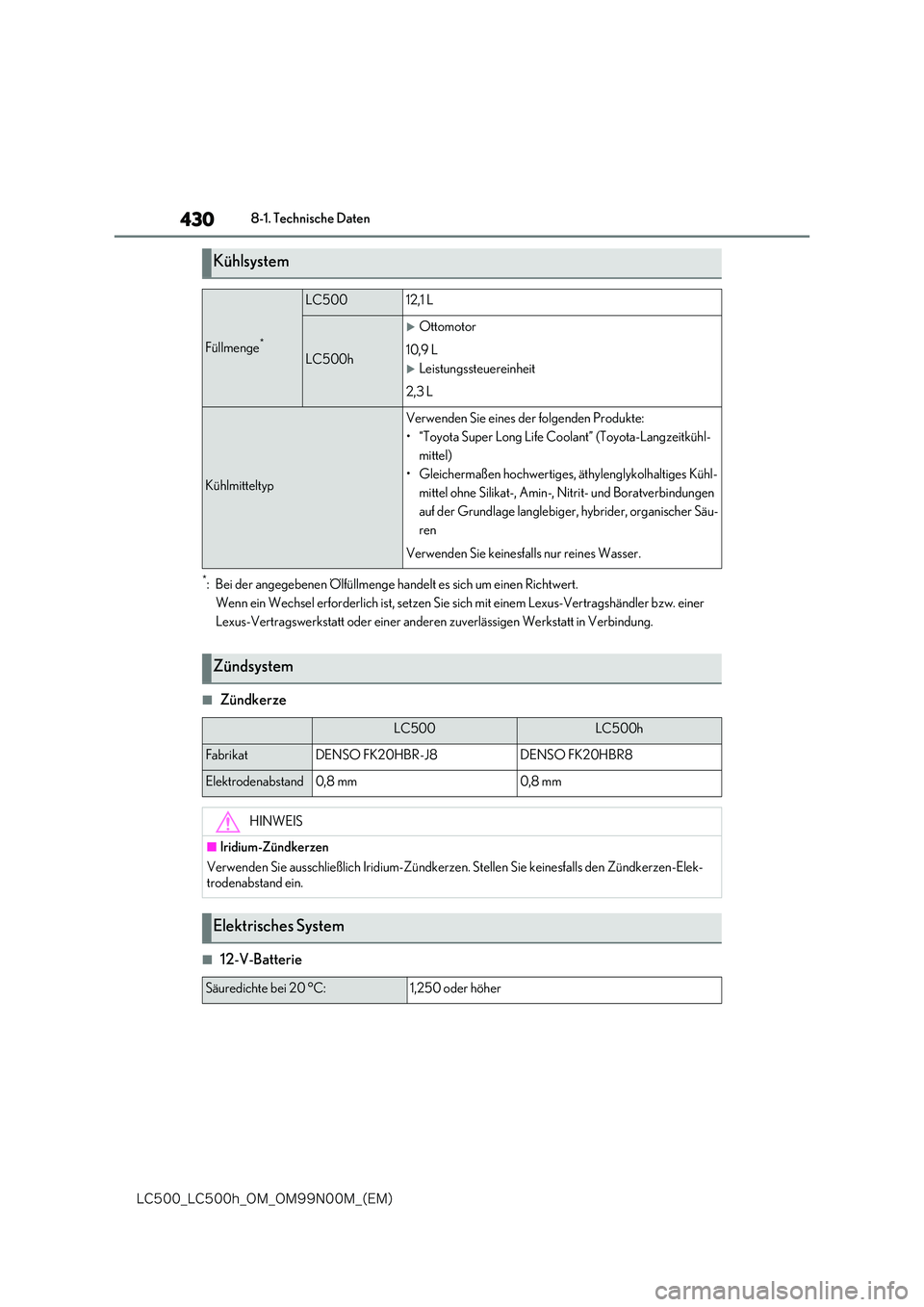

Kühlsystem
Füllmenge*
LC50012,1 L
LC500h
Ottomotor
10,9 L
Leistungssteuereinheit
2,3 L
Kühlmitteltyp
Verwenden Sie eines der folgenden Produkte:
• “Toyota Super Long Life Coolant” (Toyota-Langzeitkühl-
mittel)
• Gleichermaßen hochwertiges, äthylenglykolhaltiges Kühl-
mittel ohne Silikat-, Amin-, Nitrit- und Boratverbindungen
auf der Grundlage langlebiger, hybrider, organischer Säu-
ren
Verwenden Sie keinesfalls nur reines Wasser.
Zündsystem
LC500LC500h
FabrikatDENSO FK20HBR-J8DENSO FK20HBR8
Elektrodenabstand0,8 mm0,8 mm
HINWEIS
■Iridium-Zündkerzen
Verwenden Sie ausschließlich Iridium-Zündkerzen. Stellen Sie keinesfalls den Zündkerzen-Elek-
trodenabstand ein.
Elektrisches System
Säuredichte bei 20 °C:1,250 oder höher

431
8
-$@-$I@0.@0./.@ &.

8-1. Technische Daten
Technische Daten des Fahrzeugs
*: Bei der angegebenen Ölfüllmenge handelt es sich um einen Richtwert.
Wenn ein Wechsel erforderlich ist, setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.
*: Bei der angegebenen Ölfüllmenge handelt es sich um einen Richtwert.
Wenn ein Wechsel erforderlich ist, setzen Sie sich mit einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung.

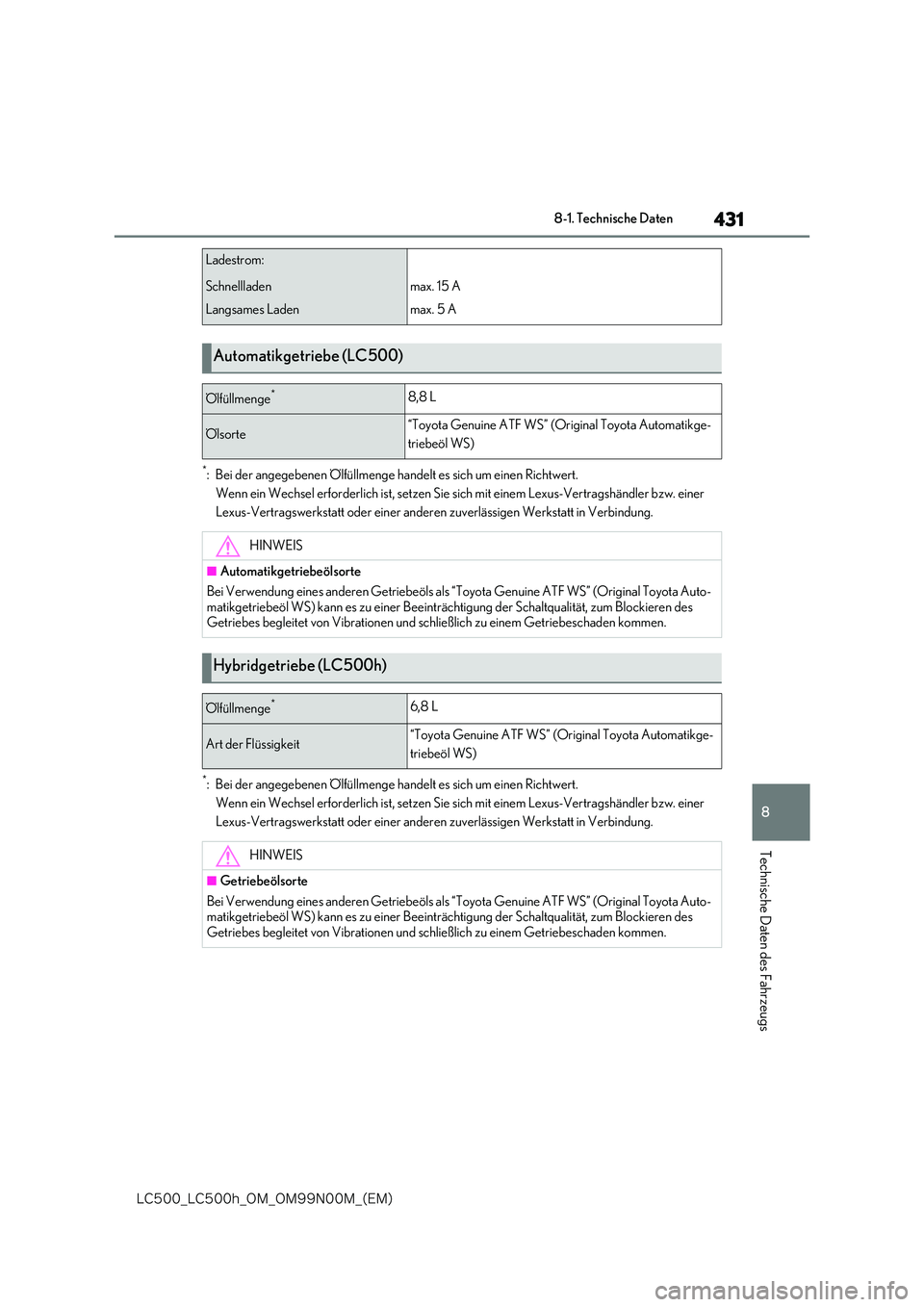

Ladestrom:
Schnellladen
Langsames Laden
max. 15 A
max. 5 A
Automatikgetriebe (LC500)
Ölfüllmenge*8,8 L
Ölsorte“Toyota Genuine ATF WS” (Original Toyota Automatikge-
triebeöl WS)
HINWEIS
■Automatikgetriebeölsorte
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original Toyota Auto-
matikgetriebeöl WS) kann es zu einer Beeinträch tigung der Schaltqualität, zum Blockieren des Getriebes begleitet von Vibrationen und schließlich zu einem Getriebeschaden kommen.
Hybridgetriebe (LC500h)
Ölfüllmenge*6,8 L
Art der Flüssigkeit“Toyota Genuine ATF WS” (Original Toyota Automatikge-
triebeöl WS)
HINWEIS
■Getriebeölsorte
Bei Verwendung eines anderen Getriebeöls als “Toyota Genuine ATF WS” (Original Toyota Auto- matikgetriebeöl WS) kann es zu einer Beeinträch tigung der Schaltqualität, zum Blockieren des Getriebes begleitet von Vibrationen und schließlich zu einem Getriebeschaden kommen.

432
-$@-$I@0.@0./.@ &.

8-1. Technische Daten
*: Ihr Lexus-Fahrzeug ist ab Werk mit “Toyota Genuine Differential Gear Oil” (Original Toyota-Diffe-
renzialöl) gefüllt.
Verwenden Sie das von Lexus zugelassene “Toyota Genuine Differential Gear Oil” (Original
Toyota-Differenzialöl) bzw. ein gleichwertiges Differenzialöl entsprechender Qualität, das den
o. g. Vorgaben entspricht. Weitere Einzelheiten erhalten Sie bei jedem Lexus-Vertragshändler
bzw. jeder Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt.
*1: Pedalrestweg-Mindestwert bei Betätigung mit einer Kraft von 500 N (51,0 kp) bei laufendem
Motor .
Stellen Sie bei der Überprüfung des Bremsped als auch sicher, dass die Bremssystem-Warn-
leuchte nicht leuchtet, während der Motor läuft. (Falls die Bremssystem-
Warnleuchte leuchtet, lesen Sie die Informationen auf S.382.)
*2: Vergewissern Sie sich, dass die Bremssystem-Warnleuchte (gelb) nicht aufleuchtet. (Falls die
Bremssystem-Warnleuchte aufleuchtet, lesen Sie die Informationen auf S.386.)

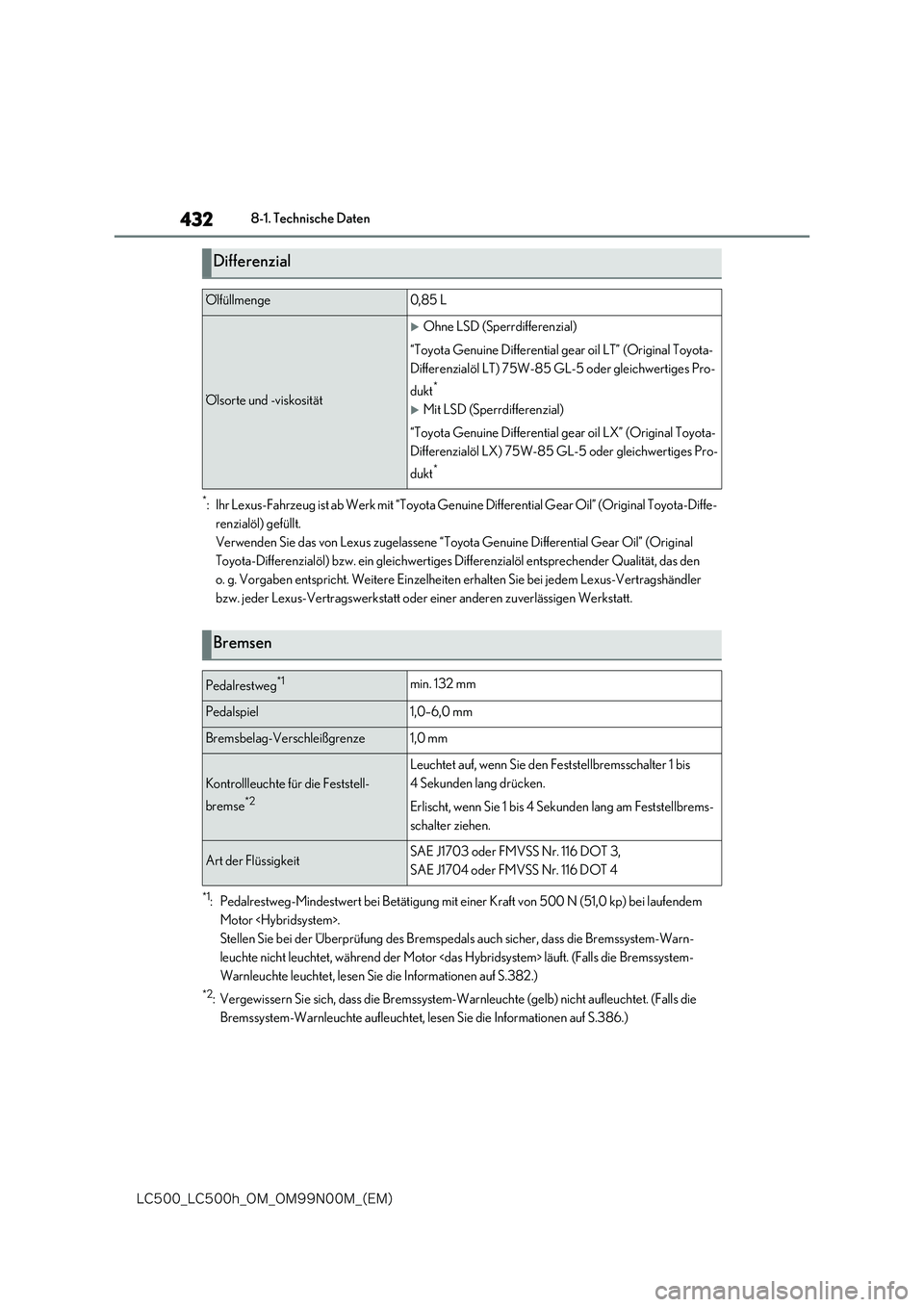

Differenzial
Ölfüllmenge0,85 L
Ölsorte und -viskosität
Ohne LSD (Sperrdifferenzial)
“Toyota Genuine Differential gear oil LT” (Original Toyota-
Differenzialöl LT) 75W-85 GL-5 oder gleichwertiges Pro-
dukt*
Mit LSD (Sperrdifferenzial)
“Toyota Genuine Differential gear oil LX” (Original Toyota-
Differenzialöl LX) 75W-85 GL-5 oder gleichwertiges Pro-
dukt*
Bremsen
Pedalrestweg*1min. 132 mm
Pedalspiel1,0–6,0 mm
Bremsbelag-Verschleißgrenze1,0 mm
Kontrollleuchte für die Feststell-
bremse*2
Leuchtet auf, wenn Sie den Feststellbremsschalter 1 bis
4 Sekunden lang drücken.
Erlischt, wenn Sie 1 bis 4 Sekunden lang am Feststellbrems-
schalter ziehen.
Art der FlüssigkeitSAE J1703 oder FMVSS Nr. 116 DOT 3,
SAE J1704 oder FMVSS Nr. 116 DOT 4
