2018 Lexus LC500h lexus LC500h 2018 Betriebsanleitung (in German)

369
6
-$@-$I@0.@0./.@ &.

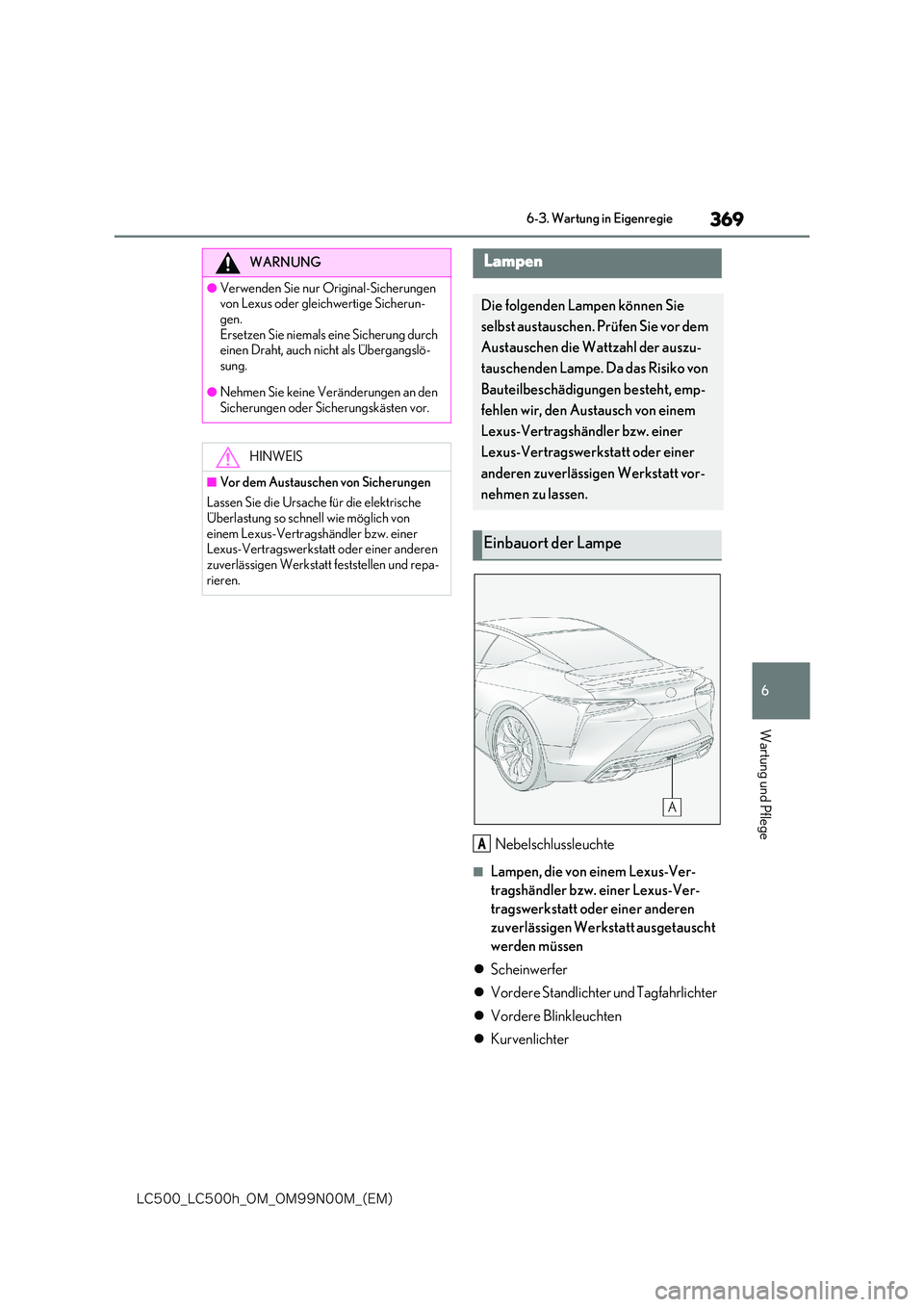

6-3. Wartung in Eigenregie
Wartung und Pflege
Nebelschlussleuchte
■Lampen, die von einem Lexus-Ver-
tragshändler bzw. einer Lexus-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt ausgetauscht
werden müssen
 Scheinwerfer
 Vordere Standlichter und Tagfahrlichter
 Vordere Blinkleuchten
 Kurvenlichter
WARNUNG
●Verwenden Sie nur Original-Sicherungen von Lexus oder gleichwertige Sicherun-
gen. Ersetzen Sie niemals eine Sicherung durch einen Draht, auch nicht als Übergangslö-
sung.
●Nehmen Sie keine Veränderungen an den
Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austauschen von Sicherungen
Lassen Sie die Ursache für die elektrische
Überlastung so schnell wie möglich von einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt feststellen und repa- rieren.
Lampen
Die folgenden Lampen können Sie
selbst austauschen. Prüfen Sie vor dem
Austauschen die Wattzahl der auszu-
tauschenden Lampe. Da das Risiko von
Bauteilbeschädigungen besteht, emp-
fehlen wir, den Austausch von einem
Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer
anderen zuverlässigen Werkstatt vor-
nehmen zu lassen.
Einbauort der Lampe
A

370
-$@-$I@0.@0./.@ &.

6-3. Wartung in Eigenregie

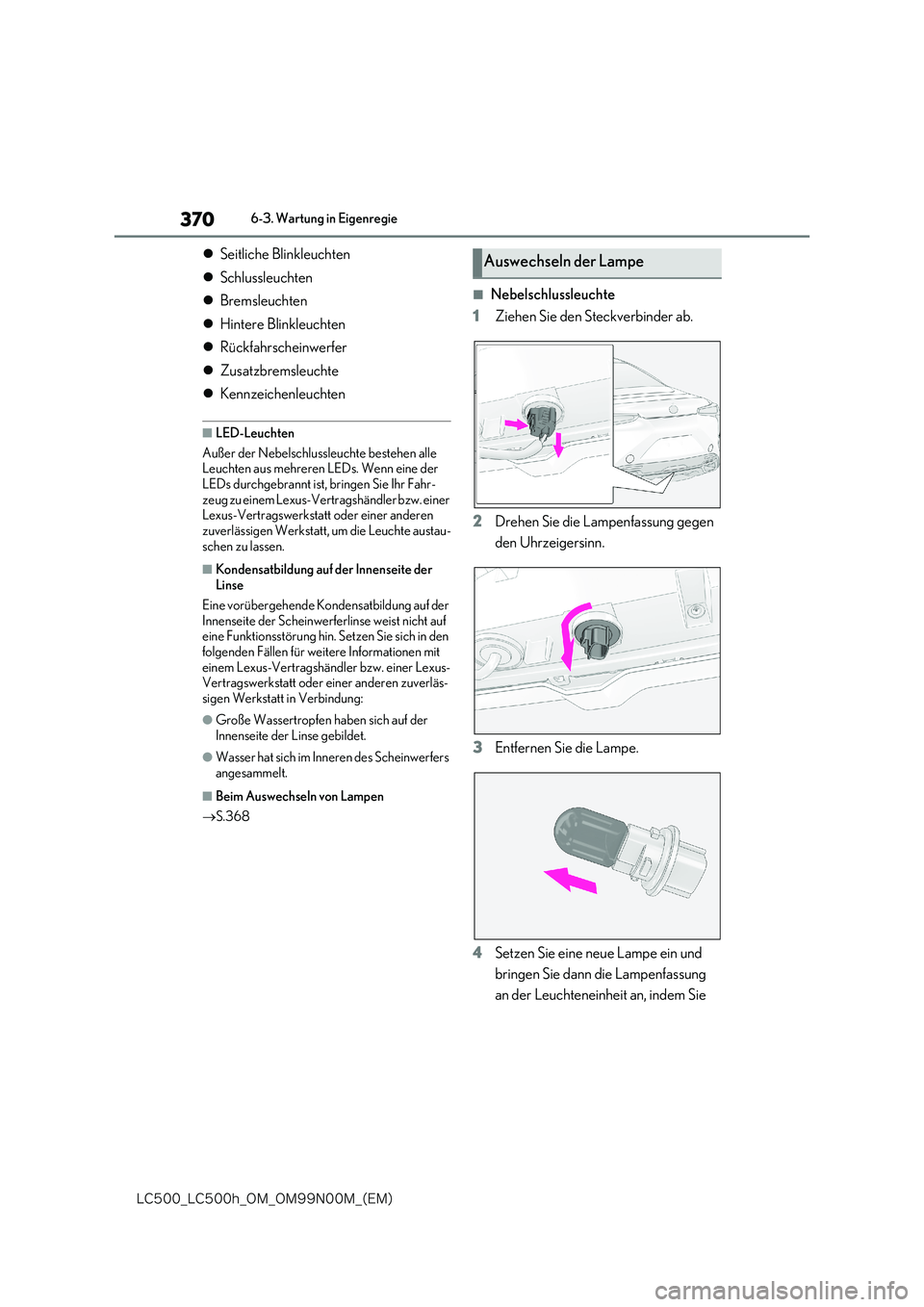

Seitliche Blinkleuchten
 Schlussleuchten
 Bremsleuchten
 Hintere Blinkleuchten
 Rückfahrscheinwerfer
 Zusatzbremsleuchte
 Kennzeichenleuchten
■LED-Leuchten
Außer der Nebelschlussleuchte bestehen alle Leuchten aus mehreren LEDs. Wenn eine der
LEDs durchgebrannt ist, bringen Sie Ihr Fahr- zeug zu einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen
zuverlässigen Werkstatt, um die Leuchte austau- schen zu lassen.
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der Innenseite der Scheinwerferlinse weist nicht auf eine Funktionsstörung hin. Setzen Sie sich in den
folgenden Fällen für weitere Informationen mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverläs-
sigen Werkstatt in Verbindung:
●Große Wassertropfen haben sich auf der
Innenseite der Linse gebildet.
●Wasser hat sich im Inneren des Scheinwerfers
angesammelt.
■Beim Auswechseln von Lampen
 S.368
■Nebelschlussleuchte
1 Ziehen Sie den Steckverbinder ab.
2 Drehen Sie die Lampenfassung gegen
den Uhrzeigersinn.
3 Entfernen Sie die Lampe.
4 Setzen Sie eine neue Lampe ein und
bringen Sie dann die Lampenfassung
an der Leuchteneinheit an, indem Sie
Auswechseln der Lampe

371
6
-$@-$I@0.@0./.@ &.

6-3. Wartung in Eigenregie
Wartung und Pflege

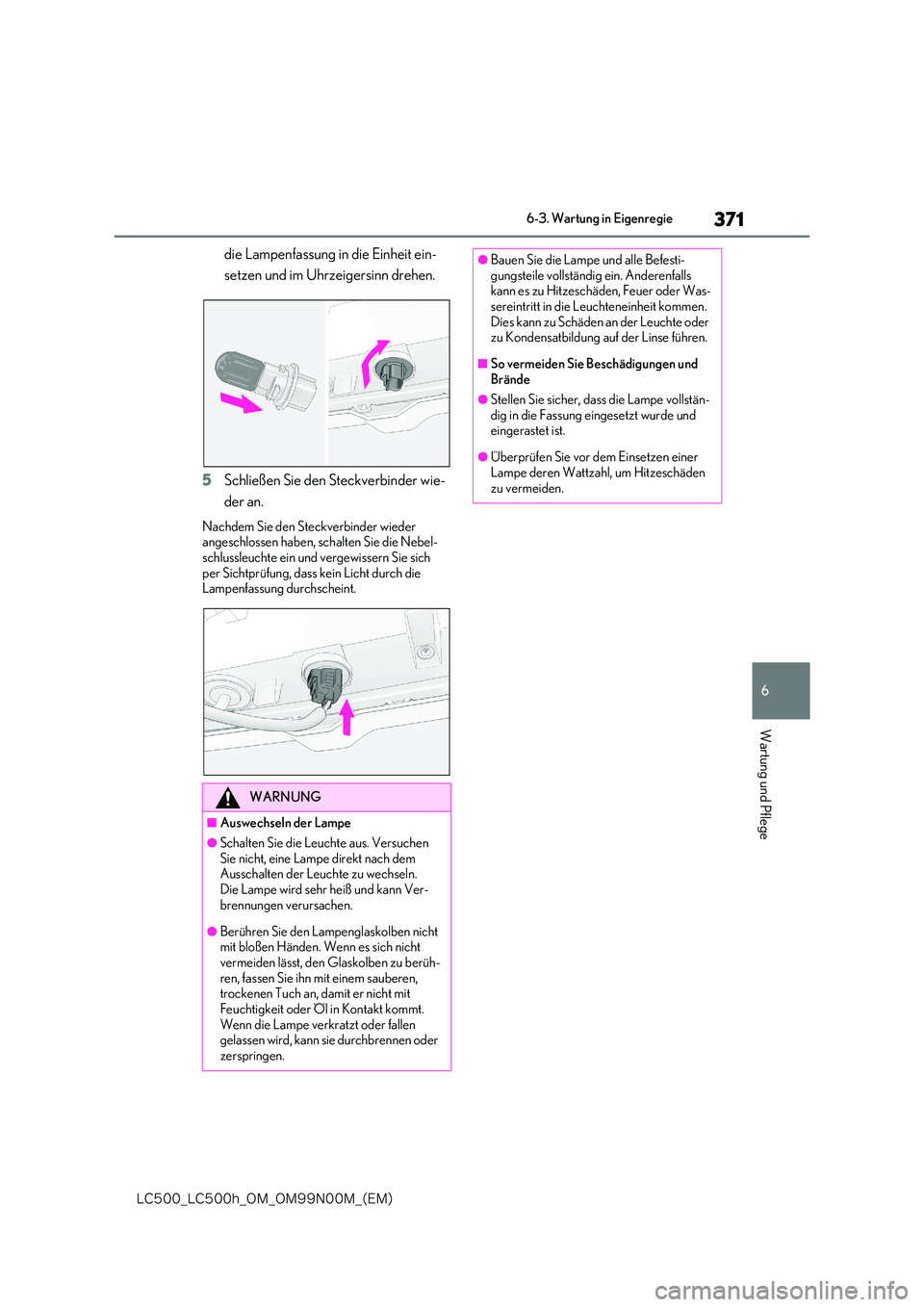

die Lampenfassung in die Einheit ein-
setzen und im Uhrzeigersinn drehen.
5 Schließen Sie den Steckverbinder wie-
der an.
Nachdem Sie den Steckverbinder wieder angeschlossen haben, schalten Sie die Nebel-schlussleuchte ein und vergewissern Sie sich
per Sichtprüfung, dass kein Licht durch die Lampenfassung durchscheint.
WARNUNG
■Auswechseln der Lampe
●Schalten Sie die Leuchte aus. Versuchen Sie nicht, eine Lampe direkt nach dem Ausschalten der Leuchte zu wechseln.
Die Lampe wird sehr heiß und kann Ver- brennungen verursachen.
●Berühren Sie den Lampenglaskolben nicht mit bloßen Händen. Wenn es sich nicht vermeiden lässt, den Glaskolben zu berüh-
ren, fassen Sie ihn mit einem sauberen, trockenen Tuch an, damit er nicht mit Feuchtigkeit oder Öl in Kontakt kommt.
Wenn die Lampe verkratzt oder fallen gelassen wird, kann sie durchbrennen oder zerspringen.
●Bauen Sie die Lampe und alle Befesti-gungsteile vollständig ein. Anderenfalls kann es zu Hitzeschäden, Feuer oder Was-
sereintritt in die Leuchteneinheit kommen. Dies kann zu Schäden an der Leuchte oder zu Kondensatbildung auf der Linse führen.
■So vermeiden Sie Beschädigungen und Brände
●Stellen Sie sicher, dass die Lampe vollstän-dig in die Fassung eingesetzt wurde und eingerastet ist.
●Überprüfen Sie vor dem Einsetzen einer Lampe deren Wattzahl, um Hitzeschäden
zu vermeiden.

372
-$@-$I@0.@0./.@ &.

6-3. Wartung in Eigenregie

7
373
-$@-$I@0.@0./.@ &.

7
Wenn Störungen auftreten
Wenn Störungen auftreten
7-1. Wesentliche Informationen
Warnblinkanlage............................... 374
Wenn Ihr Fahrzeug in einem Notfall
angehalten werden muss ........... 374
7-2. Vorgehen im Notfall
Wenn Ihr Fahrzeug abgeschleppt
werden muss.................................... 376
Wenn Sie der Meinung sind, dass
etwas nicht stimmt ........................ 380
Kraftstoffpumpenabschaltung
(LC500) ........................................... 381
Wenn eine Warnleuchte aufleuchtet
oder ein Warnsummer ertönt . 382
Wenn eine Warnmeldung angezeigt
wird ....................................................... 391
Wenn Sie eine Reifenpanne haben
............................................................... 397
Wenn der Motor nicht startet
(LC500) .......................................... 398
Wenn das Hybridsystem nicht startet
(LC500h)......................................... 399
Falls Sie Ihre Schlüssel verlieren. 401
Wenn die Tankklappe nicht geöffnet
werden kann .................................... 401
Wenn der elektronische Schlüssel
nicht korrekt funktioniert ........... 402
Wenn die 12-V-Batterie entladen ist
.............................................................. 405
Wenn der Motor zu heiß wird
(LC500) ............................................ 414
Wenn der Motor zu heiß wird
(LC500h).......................................... 416
Wenn das Fahrzeug stecken bleibt
.............................................................. 420

374
-$@-$I@0.@0./.@ &.

7-1. Wesentliche Informationen
7-1.Wesentliche Informationen

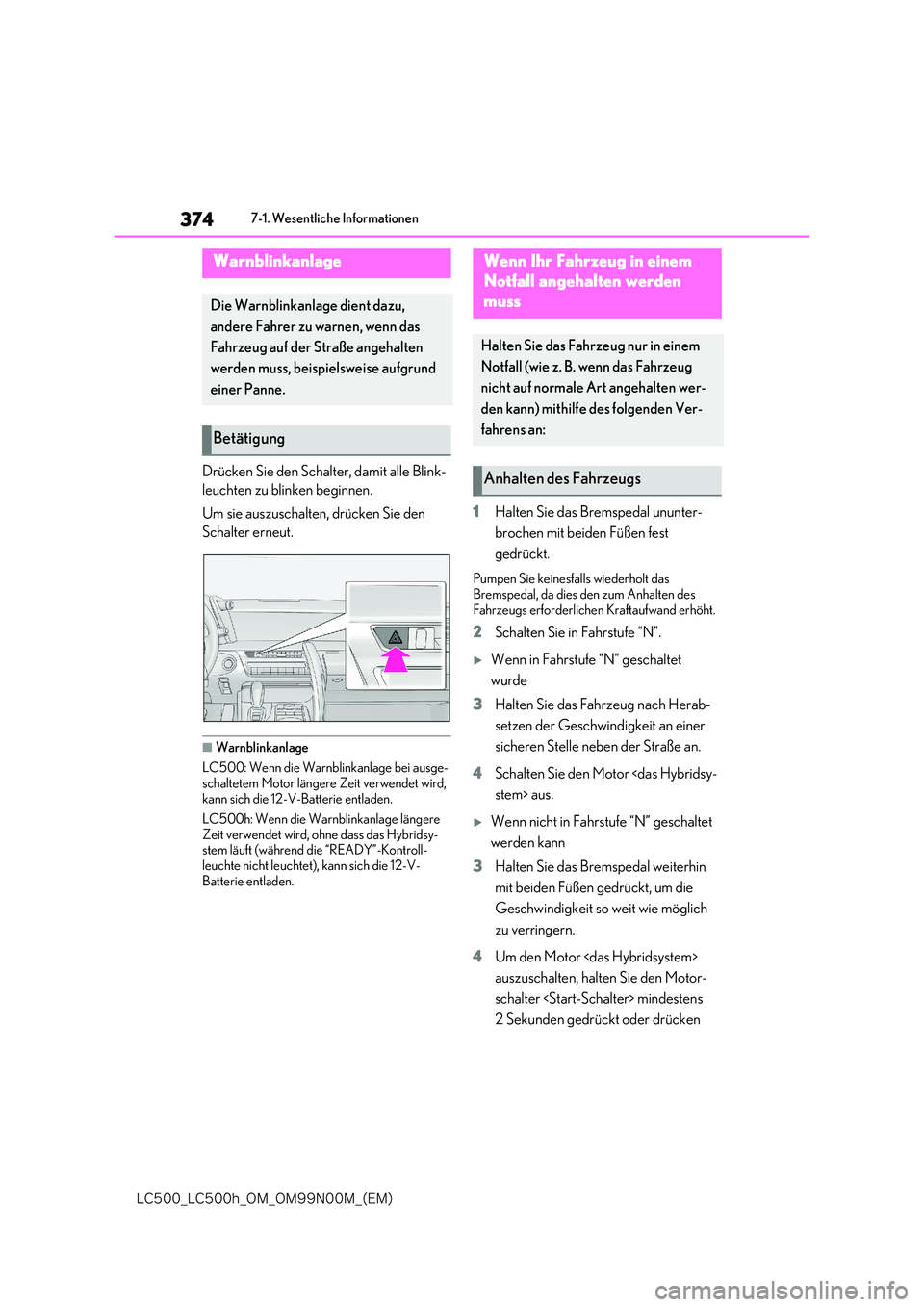

Drücken Sie den Schalter, damit alle Blink-
leuchten zu blinken beginnen.
Um sie auszuschalten, drücken Sie den
Schalter erneut.
■Warnblinkanlage
LC500: Wenn die Warnblinkanlage bei ausge-
schaltetem Motor längere Zeit verwendet wird, kann sich die 12-V-Batterie entladen.
LC500h: Wenn die Warnblinkanlage längere
Zeit verwendet wird, ohne dass das Hybridsy- stem läuft (während die “READY”-Kontroll-leuchte nicht leuchtet), kann sich die 12-V-
Batterie entladen.
1 Halten Sie das Bremspedal ununter-
brochen mit beiden Füßen fest
gedrückt.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des
Fahrzeugs erforderlichen Kraftaufwand erhöht.
2 Schalten Sie in Fahrstufe “N”.
Wenn in Fahrstufe “N” geschaltet
wurde
3 Halten Sie das Fahrzeug nach Herab-
setzen der Geschwindigkeit an einer
sicheren Stelle neben der Straße an.
4 Schalten Sie den Motor stem> aus.
Wenn nicht in Fahrstufe “N” geschaltet
werden kann
3 Halten Sie das Bremspedal weiterhin
mit beiden Füßen gedrückt, um die
Geschwindigkeit so weit wie möglich
zu verringern.
4 Um den Motor
auszuschalten, halten Sie den Motor-
schalter mindestens
2 Sekunden gedrückt oder drücken
Warnblinkanlage
Die Warnblinkanlage dient dazu,
andere Fahrer zu warnen, wenn das
Fahrzeug auf der Straße angehalten
werden muss, beispielsweise aufgrund
einer Panne.
Betätigung
Wenn Ihr Fahrzeug in einem
Notfall angehalten werden
muss
Halten Sie das Fahrzeug nur in einem
Notfall (wie z. B. wenn das Fahrzeug
nicht auf normale Art angehalten wer-
den kann) mithilfe des folgenden Ver-
fahrens an:
Anhalten des Fahrzeugs

375
7
-$@-$I@0.@0./.@ &.

7-1. Wesentliche Informationen
Wenn Störungen auftreten

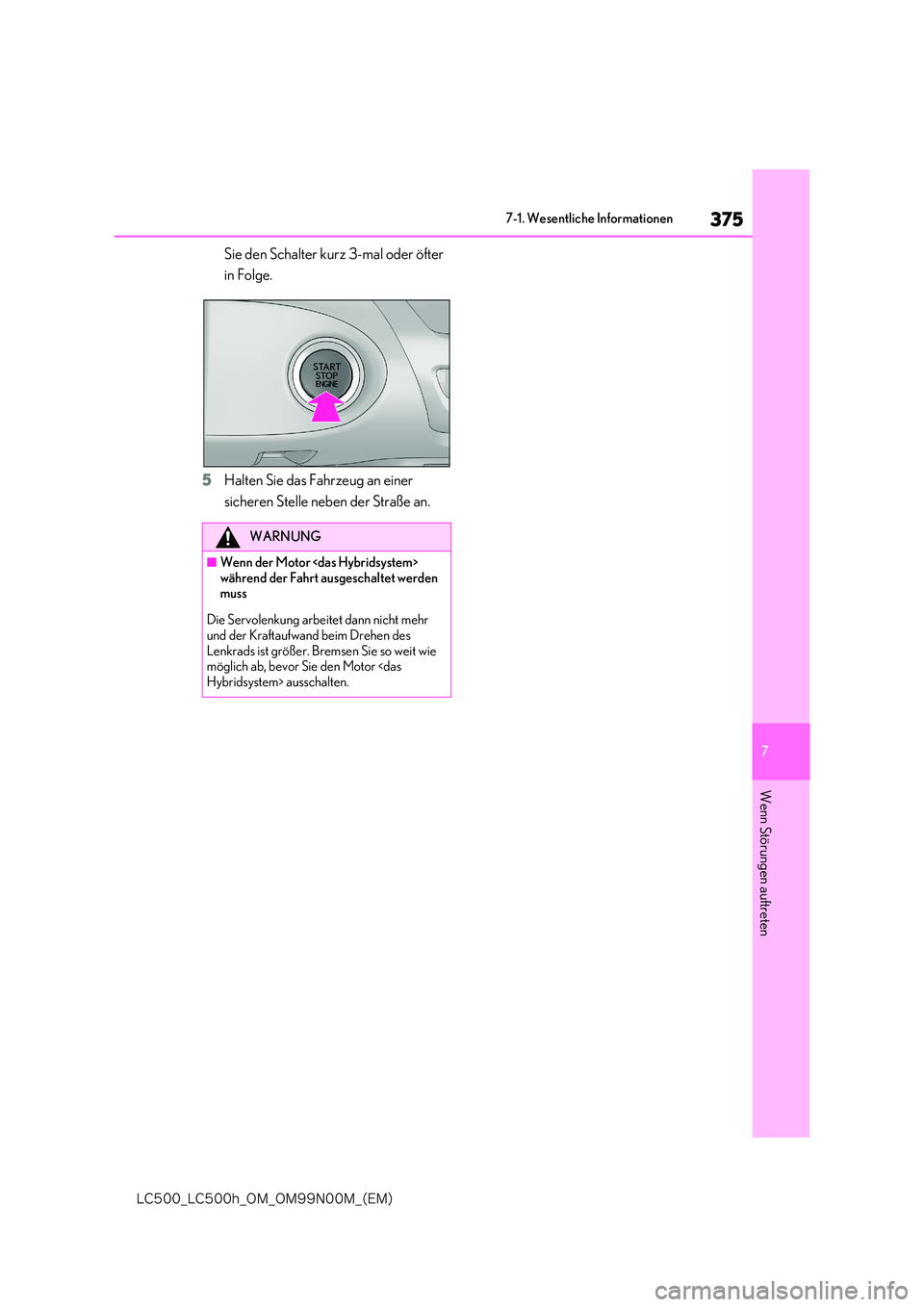

Sie den Schalter kurz 3-mal oder öfter
in Folge.
5 Halten Sie das Fahrzeug an einer
sicheren Stelle neben der Straße an.
WARNUNG
■Wenn der Motor während der Fahrt ausgeschaltet werden muss
Die Servolenkung arbeitet dann nicht mehr und der Kraftaufwand beim Drehen des
Lenkrads ist größer. Bremsen Sie so weit wie möglich ab, bevor Sie den Motor ausschalten.

376
-$@-$I@0.@0./.@ &.

7-2. Vorgehen im Notfall
7-2.Vo rg ehen im N otfall

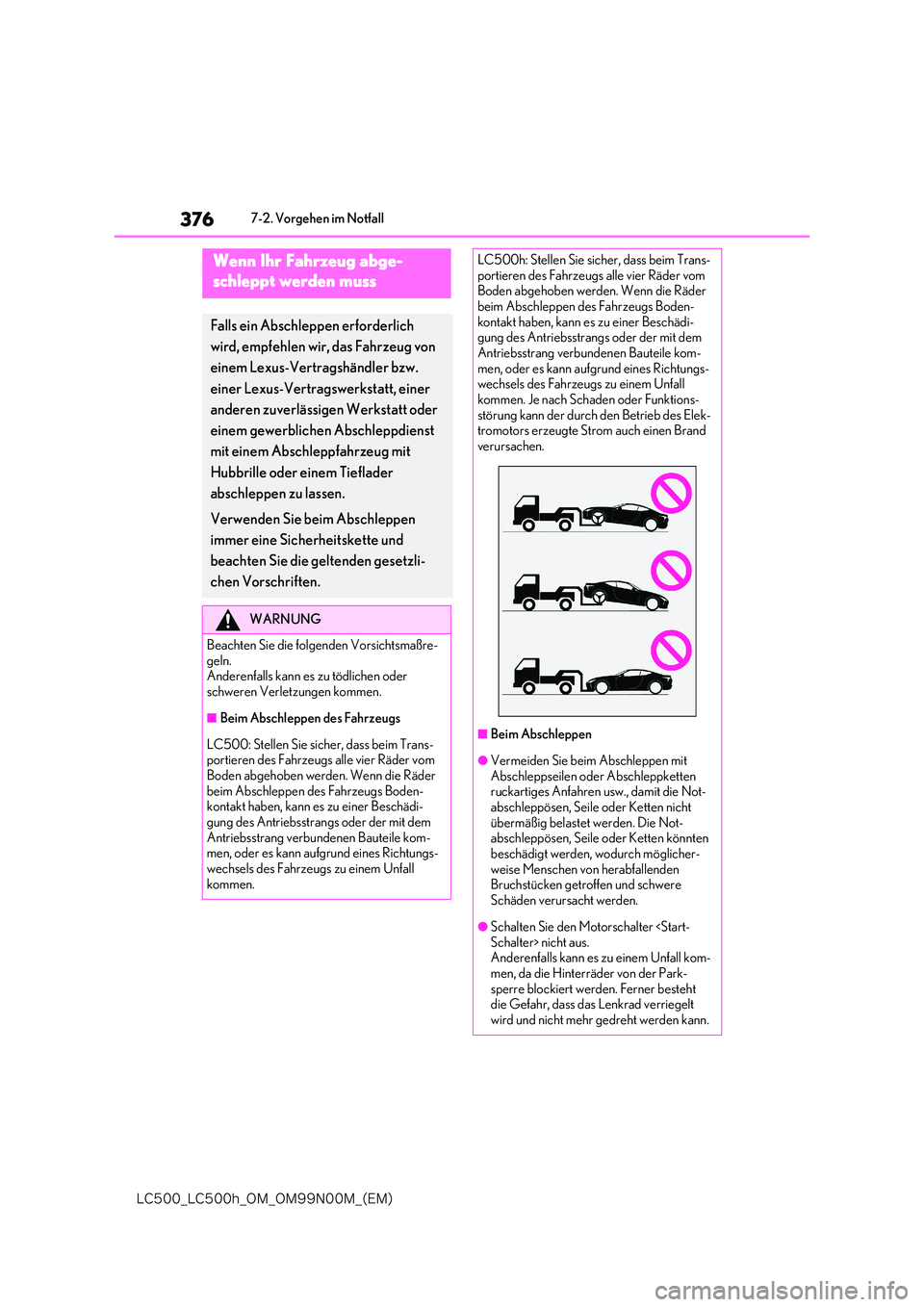

Wenn Ihr Fahrzeug abge-
schleppt werden muss
Falls ein Abschleppen erforderlich
wird, empfehlen wir, das Fahrzeug von
einem Lexus-Vertragshändler bzw.
einer Lexus-Vertragswerkstatt, einer
anderen zuverlässigen Werkstatt oder
einem gewerblichen Abschleppdienst
mit einem Abschleppfahrzeug mit
Hubbrille oder einem Tieflader
abschleppen zu lassen.
Verwenden Sie beim Abschleppen
immer eine Sicherheitskette und
beachten Sie die geltenden gesetzli-
chen Vorschriften.
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßre- geln.Anderenfalls kann es zu tödlichen oder
schweren Verletzungen kommen.
■Beim Abschleppen des Fahrzeugs
LC500: Stellen Sie sicher, dass beim Trans- portieren des Fahrzeugs alle vier Räder vom
Boden abgehoben werden. Wenn die Räder beim Abschleppen des Fahrzeugs Boden-kontakt haben, kann es zu einer Beschädi-
gung des Antriebsstrangs oder der mit dem Antriebsstrang verbundenen Bauteile kom-men, oder es kann aufgrund eines Richtungs-
wechsels des Fahrzeugs zu einem Unfall kommen.
LC500h: Stellen Sie sicher, dass beim Trans-portieren des Fahrzeugs alle vier Räder vom Boden abgehoben werden. Wenn die Räder
beim Abschleppen des Fahrzeugs Boden- kontakt haben, kann es zu einer Beschädi-gung des Antriebsstrangs oder der mit dem
Antriebsstrang verbundenen Bauteile kom- men, oder es kann aufgrund eines Richtungs-wechsels des Fahrzeugs zu einem Unfall
kommen. Je nach Schaden oder Funktions- störung kann der durch den Betrieb des Elek-tromotors erzeugte Strom auch einen Brand
verursachen.
■Beim Abschleppen
●Vermeiden Sie beim Abschleppen mit Abschleppseilen oder Abschleppketten ruckartiges Anfahren usw., damit die Not-
abschleppösen, Seile oder Ketten nicht übermäßig belastet werden. Die Not-abschleppösen, Seile oder Ketten könnten
beschädigt werden, wodurch möglicher- weise Menschen von herabfallenden Bruchstücken getroffen und schwere
Schäden verursacht werden.
●Schalten Sie den Motorschalter Schalter> nicht aus. Anderenfalls kann es zu einem Unfall kom-men, da die Hinterräder von der Park-
sperre blockiert werden. Ferner besteht die Gefahr, dass das Lenkrad verriegelt wird und nicht mehr gedreht werden kann.
