2018 Lexus LC500h lexus LC500h 2018 Betriebsanleitung (in German)

81
1
-$@-$I@0.@0./.@ &.

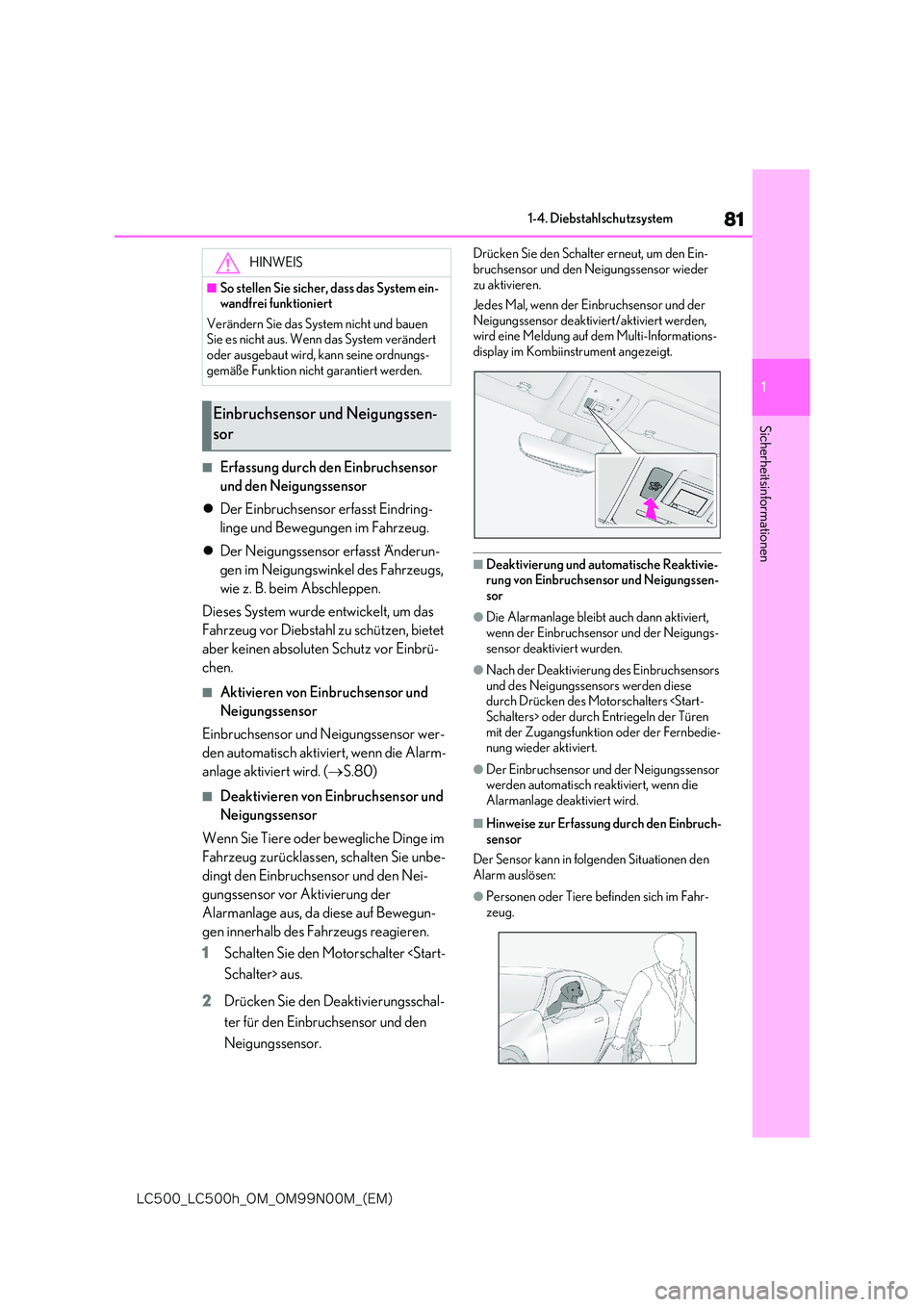

1-4. Diebstahlschutzsystem
Sicherheitsinformationen
■Erfassung durch den Einbruchsensor
und den Neigungssensor
 Der Einbruchsensor erfasst Eindring-
linge und Bewegungen im Fahrzeug.
 Der Neigungssensor erfasst Änderun-
gen im Neigungswinkel des Fahrzeugs,
wie z. B. beim Abschleppen.
Dieses System wurde entwickelt, um das
Fahrzeug vor Diebstahl zu schützen, bietet
aber keinen absoluten Schutz vor Einbrü-
chen.
■Aktivieren von Einbruchsensor und
Neigungssensor
Einbruchsensor und Neigungssensor wer-
den automatisch aktiviert, wenn die Alarm-
anlage aktiviert wird. ( S.80)
■Deaktivieren von Einbruchsensor und
Neigungssensor
Wenn Sie Tiere oder bewegliche Dinge im
Fahrzeug zurücklassen, schalten Sie unbe-
dingt den Einbruchsensor und den Nei-
gungssensor vor Aktivierung der
Alarmanlage aus, da diese auf Bewegun-
gen innerhalb des Fahrzeugs reagieren.
1 Schalten Sie den Motorschalter Schalter> aus.
2 Drücken Sie den Deaktivierungsschal-
ter für den Einbruchsensor und den
Neigungssensor.
Drücken Sie den Schalter erneut, um den Ein-
bruchsensor und den Neigungssensor wieder zu aktivieren.
Jedes Mal, wenn der Einbruchsensor und der
Neigungssensor deaktiviert/aktiviert werden, wird eine Meldung auf dem Multi-Informations-display im Kombiinstrument angezeigt.
■Deaktivierung und automatische Reaktivie-rung von Einbruchsensor und Neigungssen-sor
●Die Alarmanlage bleibt auch dann aktiviert, wenn der Einbruchsensor und der Neigungs-
sensor deaktiviert wurden.
●Nach der Deaktivierung des Einbruchsensors
und des Neigungssensors werden diese durch Drücken des Motorschalters oder durch Entriegeln der Türen
mit der Zugangsfunktion oder der Fernbedie- nung wieder aktiviert.
●Der Einbruchsensor und der Neigungssensor werden automatisch reaktiviert, wenn die Alarmanlage deaktiviert wird.
■Hinweise zur Erfassung durch den Einbruch-
sensor
Der Sensor kann in folgenden Situationen den Alarm auslösen:
●Personen oder Tiere befinden sich im Fahr-zeug.
HINWEIS
■So stellen Sie sicher, dass das System ein-wandfrei funktioniert
Verändern Sie das System nicht und bauen Sie es nicht aus. Wenn das System verändert oder ausgebaut wird, kann seine ordnungs-
gemäße Funktion nicht garantiert werden.
Einbruchsensor und Neigungssen-
sor

82
-$@-$I@0.@0./.@ &.

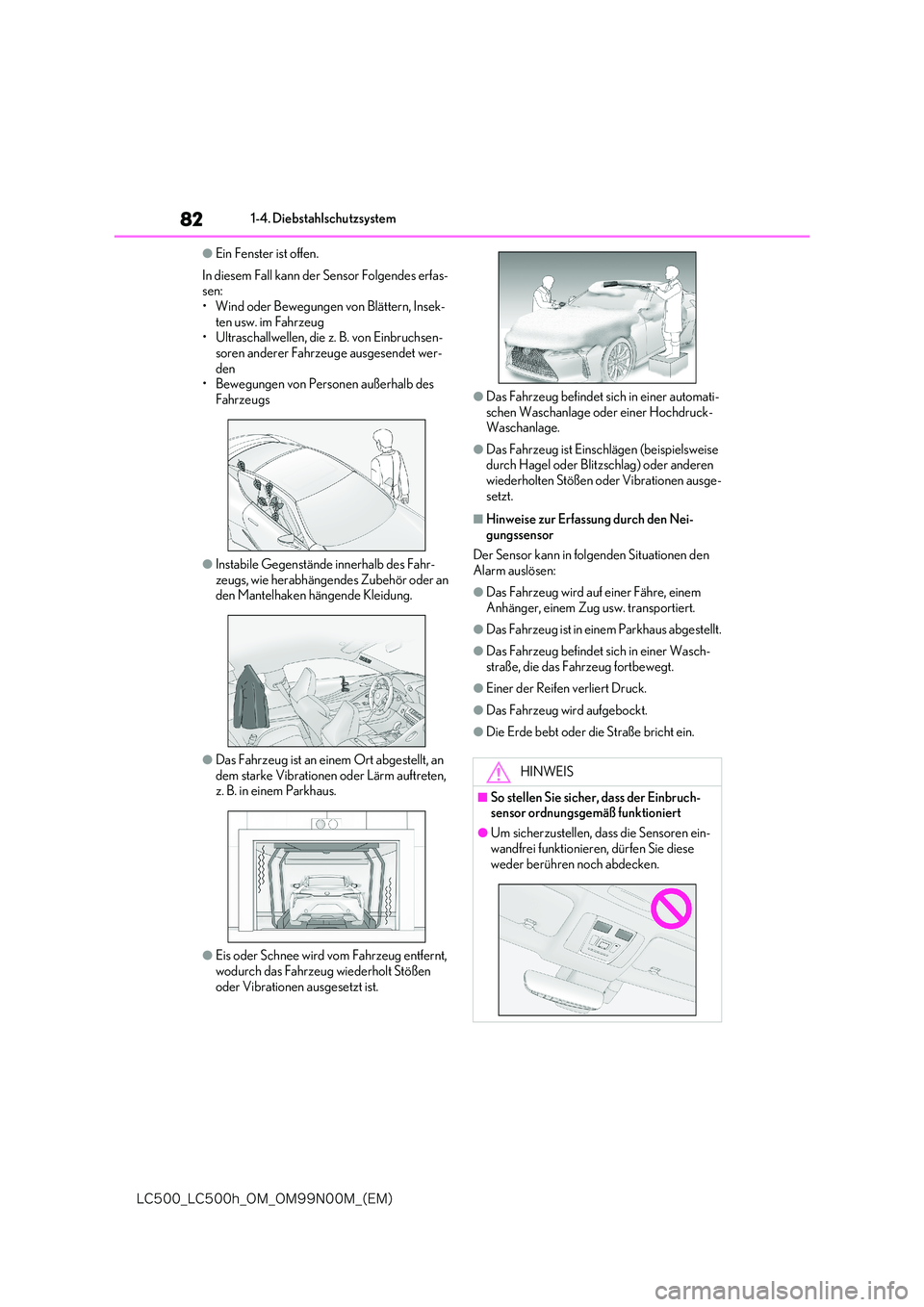

1-4. Diebstahlschutzsystem
●Ein Fenster ist offen.
In diesem Fall kann der Sensor Folgendes erfas- sen:
• Wind oder Bewegungen von Blättern, Insek- ten usw. im Fahrzeug• Ultraschallwellen, die z. B. von Einbruchsen-
soren anderer Fahrzeuge ausgesendet wer- den• Bewegungen von Personen außerhalb des
Fahrzeugs
●Instabile Gegenstände innerhalb des Fahr-
zeugs, wie herabhängendes Zubehör oder an den Mantelhaken hängende Kleidung.
●Das Fahrzeug ist an einem Ort abgestellt, an dem starke Vibrationen oder Lärm auftreten, z. B. in einem Parkhaus.
●Eis oder Schnee wird vom Fahrzeug entfernt, wodurch das Fahrzeug wiederholt Stößen
oder Vibrationen ausgesetzt ist.
●Das Fahrzeug befindet sich in einer automati-
schen Waschanlage oder einer Hochdruck- Waschanlage.
●Das Fahrzeug ist Einschlägen (beispielsweise durch Hagel oder Blitzschlag) oder anderen wiederholten Stößen oder Vibrationen ausge-
setzt.
■Hinweise zur Erfassung durch den Nei- gungssensor
Der Sensor kann in folgenden Situationen den
Alarm auslösen:
●Das Fahrzeug wird auf einer Fähre, einem
Anhänger, einem Zug usw. transportiert.
●Das Fahrzeug ist in einem Parkhaus abgestellt.
●Das Fahrzeug befindet sich in einer Wasch- straße, die das Fahrzeug fortbewegt.
●Einer der Reifen verliert Druck.
●Das Fahrzeug wird aufgebockt.
●Die Erde bebt oder die Straße bricht ein.
HINWEIS
■So stellen Sie sicher, dass der Einbruch-sensor ordnungsgemäß funktioniert
●Um sicherzustellen, dass die Sensoren ein-
wandfrei funktionieren, dürfen Sie diese weder berühren noch abdecken.

83
1
-$@-$I@0.@0./.@ &.

1-4. Diebstahlschutzsystem
Sicherheitsinformationen

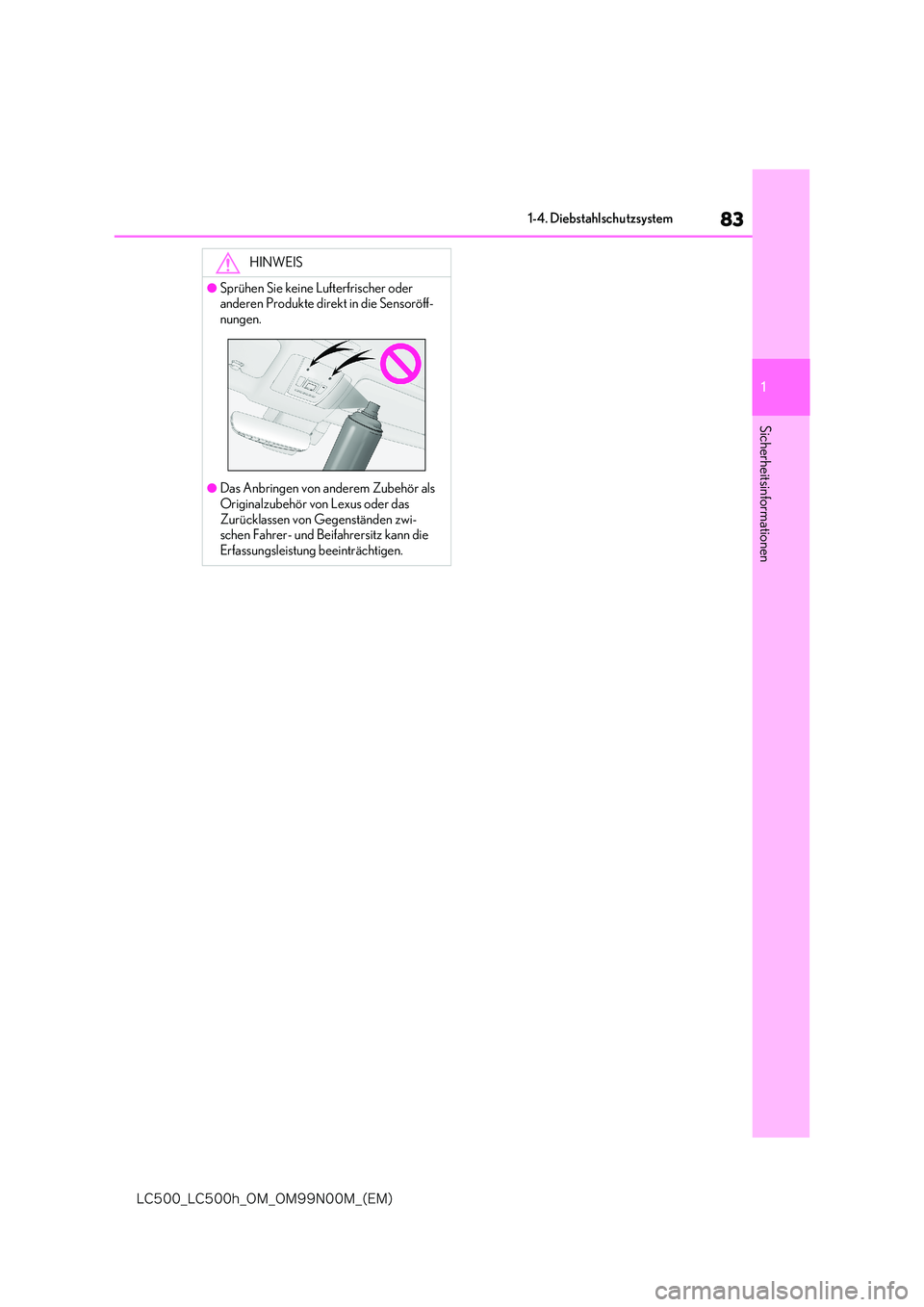

HINWEIS
●Sprühen Sie keine Lufterfrischer oder anderen Produkte direkt in die Sensoröff-
nungen.
●Das Anbringen von anderem Zubehör als
Originalzubehör von Lexus oder das Zurücklassen von Gegenständen zwi-schen Fahrer- und Beifahrersitz kann die
Erfassungsleistung beeinträchtigen.

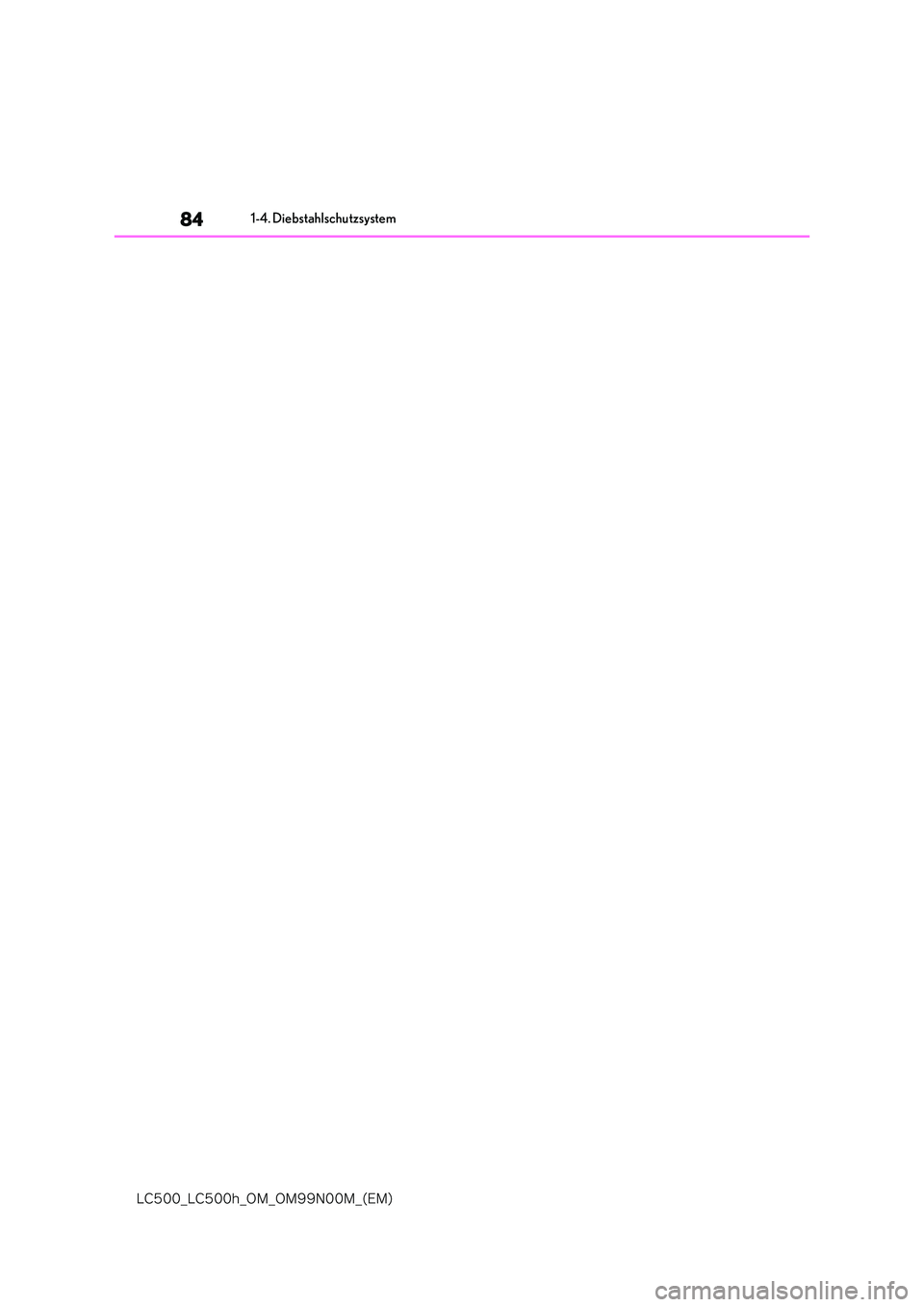

84
-$@-$I@0.@0./.@ &.

1-4. Diebstahlschutzsystem

2

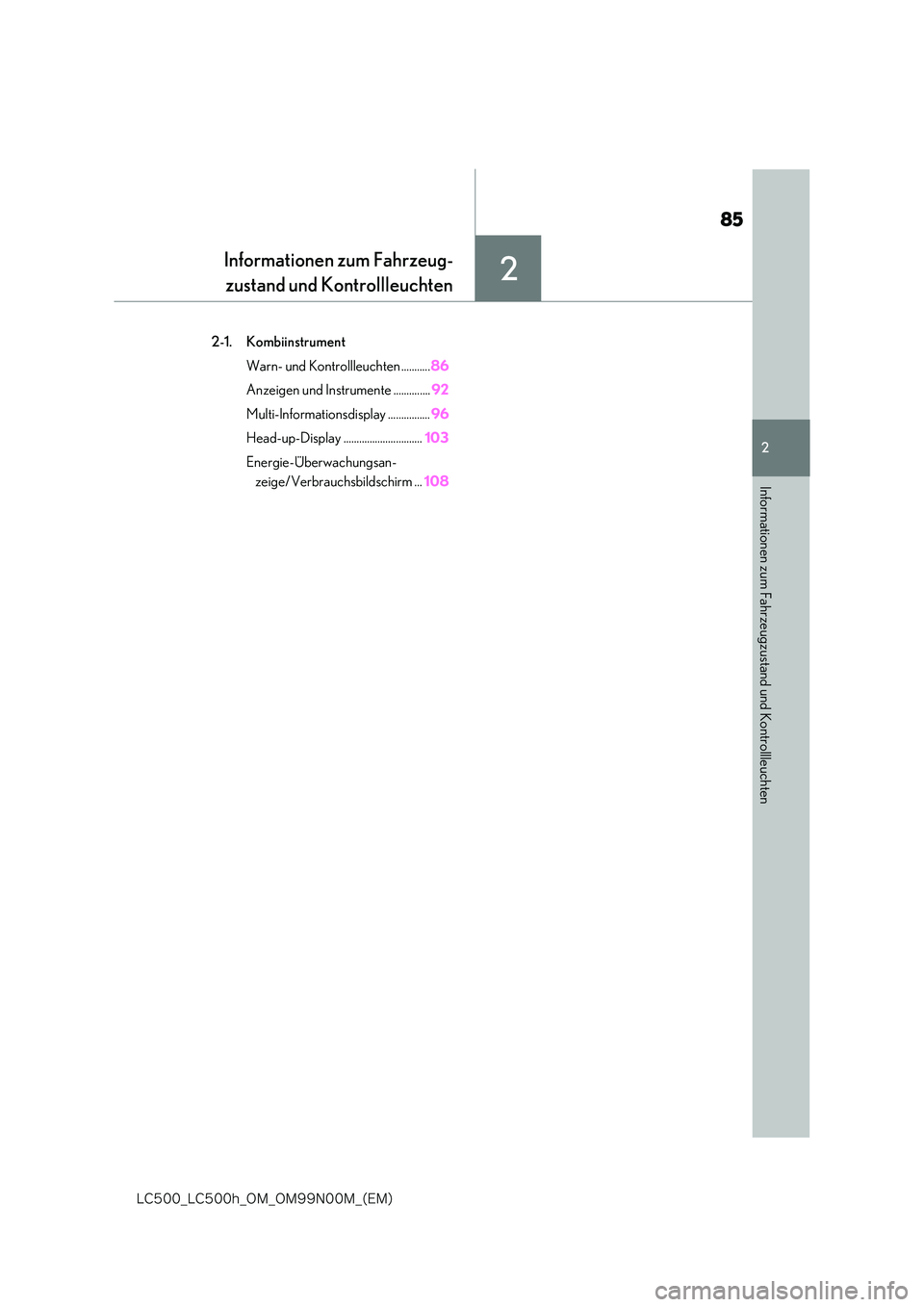

85
-$@-$I@0.@0./.@ &.

2
Informationen zum Fahrzeugzustand und Kontrollleuchten
Informationen zum Fahrzeug-
zustand und Kontrollleuchten
2-1. Kombiinstrument
Warn- und Kontrollleuchten ........... 86
Anzeigen und Instrumente .............. 92
Multi-Informationsdisplay ................ 96
Head-up-Display .............................. 103
Energie-Überwachungsan-
zeige/Verbrauchsbildschirm ... 108

86
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument

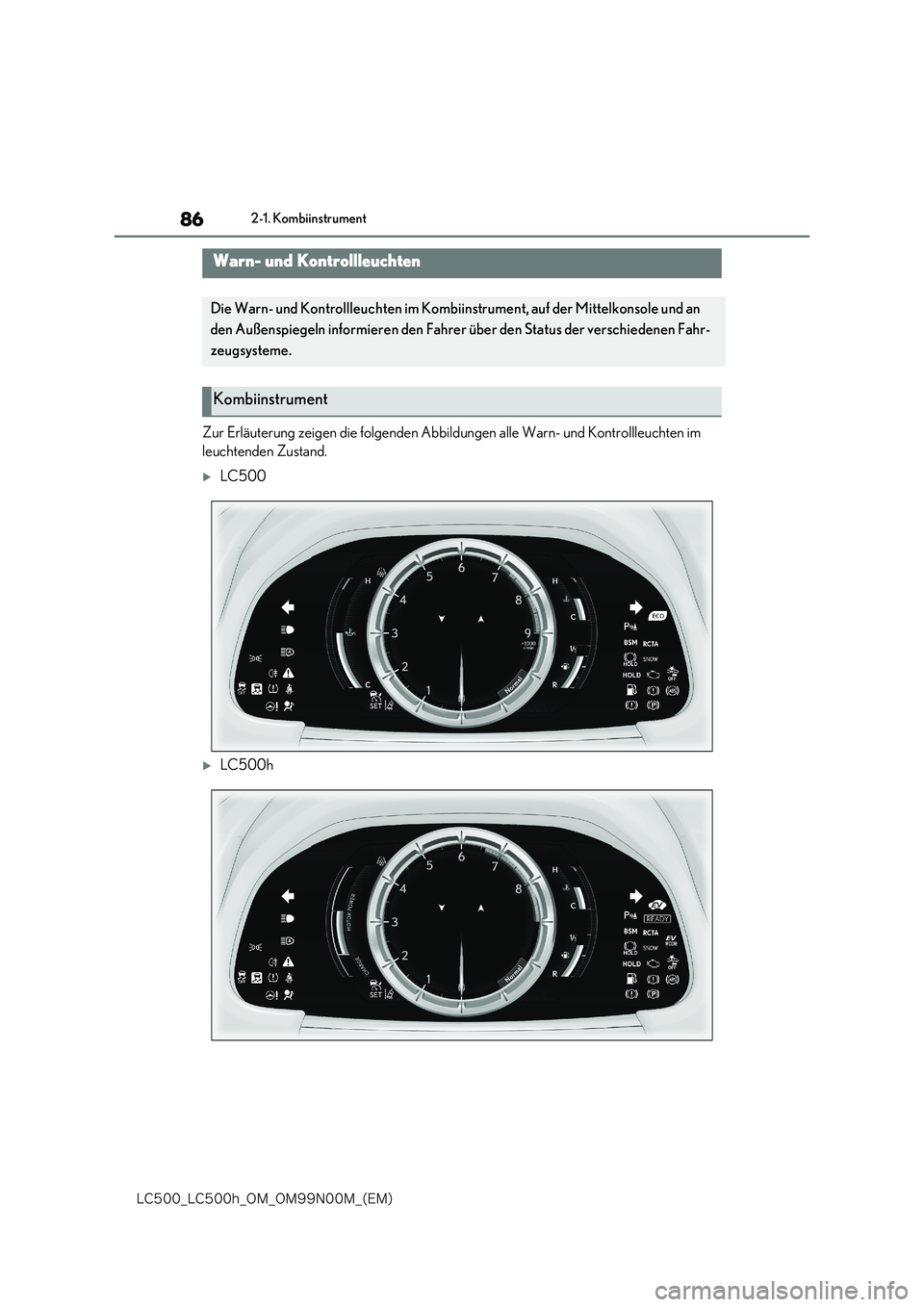

2-1.Kombiinstrument
Zur Erläuterung zeigen die folgenden Abbildungen alle Warn- und Kontrollleuchten im
leuchtenden Zustand.
LC500
LC500h
Warn- und Kontrollleuchten
Die Warn- und Kontrollleuchten im Kombiin strument, auf der Mittelkonsole und an
den Außenspiegeln informieren den Fahrer über den Status der verschiedenen Fahr-
zeugsysteme.
Kombiinstrument

87
2
-$@-$I@0.@0./.@ &.

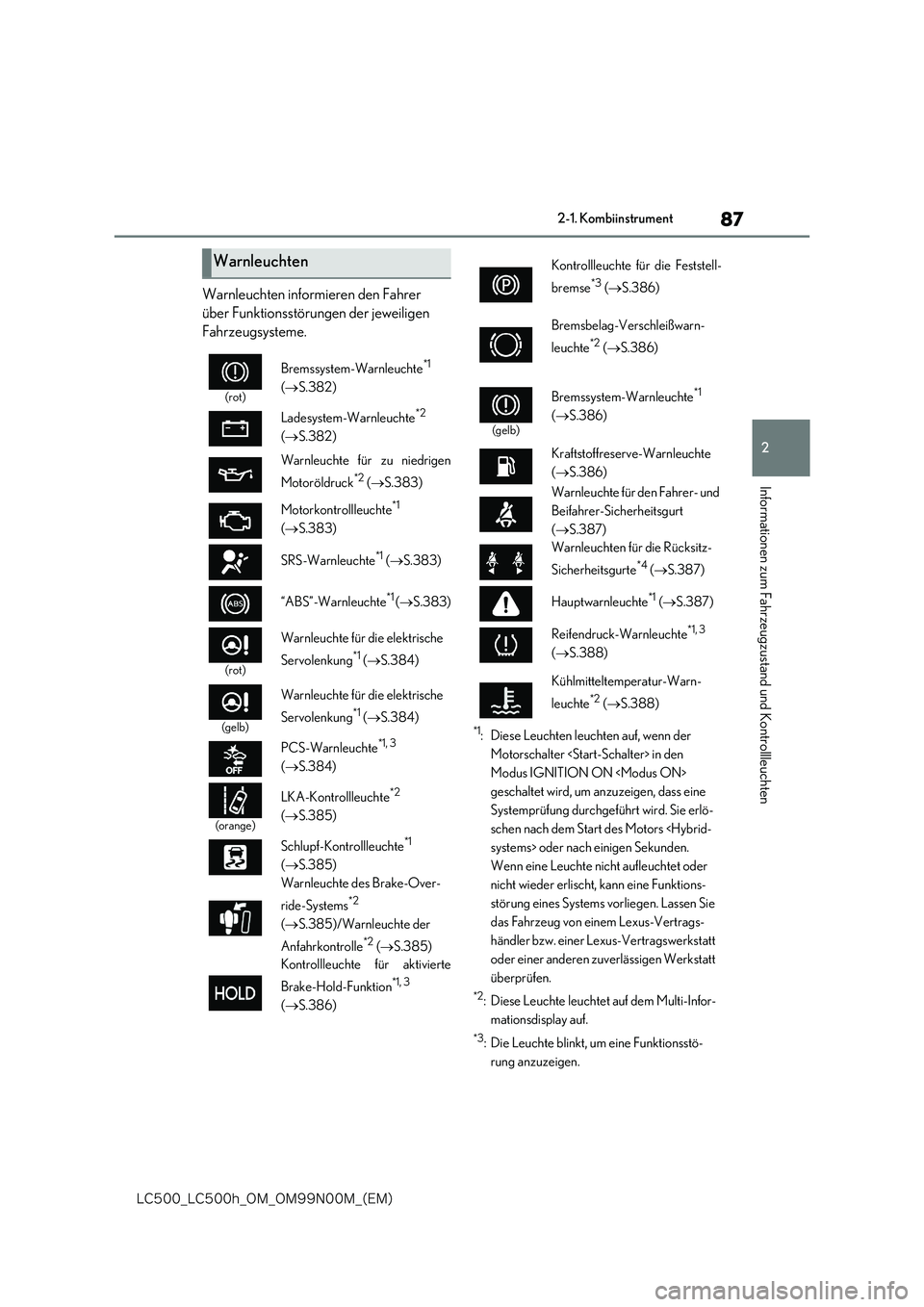

2-1. Kombiinstrument
Informationen zum Fahrzeugzustand und Kontrollleuchten
Warnleuchten informieren den Fahrer
über Funktionsstörungen der jeweiligen
Fahrzeugsysteme.
*1: Diese Leuchten leuchten auf, wenn der
Motorschalter in den
Modus IGNITION ON
geschaltet wird, um anzuzeigen, dass eine
Systemprüfung durchgeführt wird. Sie erlö-
schen nach dem Start des Motors systems> oder nach einigen Sekunden.
Wenn eine Leuchte nicht aufleuchtet oder
nicht wieder erlischt, kann eine Funktions-
störung eines Systems vorliegen. Lassen Sie
das Fahrzeug von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt
überprüfen.
*2: Diese Leuchte leuchtet auf dem Multi-Infor-
mationsdisplay auf.
*3: Die Leuchte blinkt, um eine Funktionsstö-
rung anzuzeigen.
Warnleuchten
(rot)
Bremssystem-Warnleuchte*1
( S.382)
Ladesystem-Warnleuchte*2
( S.382)
Warnleuchte für zu niedrigen
Motoröldruck*2 ( S.383)
Motorkontrollleuchte*1
( S.383)
SRS-Warnleuchte*1 ( S.383)
“ABS”-Warnleuchte*1 ( S.383)
(rot)
Warnleuchte für die elektrische
Servolenkung*1 ( S.384)
(gelb)
Warnleuchte für die elektrische
Servolenkung*1 ( S.384)
PCS-Warnleuchte*1, 3
( S.384)
(orange)
LKA-Kontrollleuchte*2
( S.385)
Schlupf-Kontrollleuchte*1
( S.385)
Warnleuchte des Brake-Over-
ride-Systems*2
( S.385)/Warnleuchte der
Anfahrkontrolle*2 ( S.385)
Kontrollleuchte für aktivierte
Brake-Hold-Funktion*1, 3
( S.386)
Kontrollleuchte für die Feststell-
bremse*3 ( S.386)
Bremsbelag-Verschleißwarn-
leuchte*2 ( S.386)
(gelb)
Bremssystem-Warnleuchte*1
(S.386)
Kraftstoffreserve-Warnleuchte
( S.386)
Warnleuchte für den Fahrer- und
Beifahrer-Sicherheitsgurt
( S.387)
Warnleuchten für die Rücksitz-
Sicherheitsgurte*4 ( S.387)
Hauptwarnleuchte*1 ( S.387)
Reifendruck-Warnleuchte*1, 3
( S.388)
Kühlmitteltemperatur-Warn-
leuchte*2 ( S.388)

88
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument

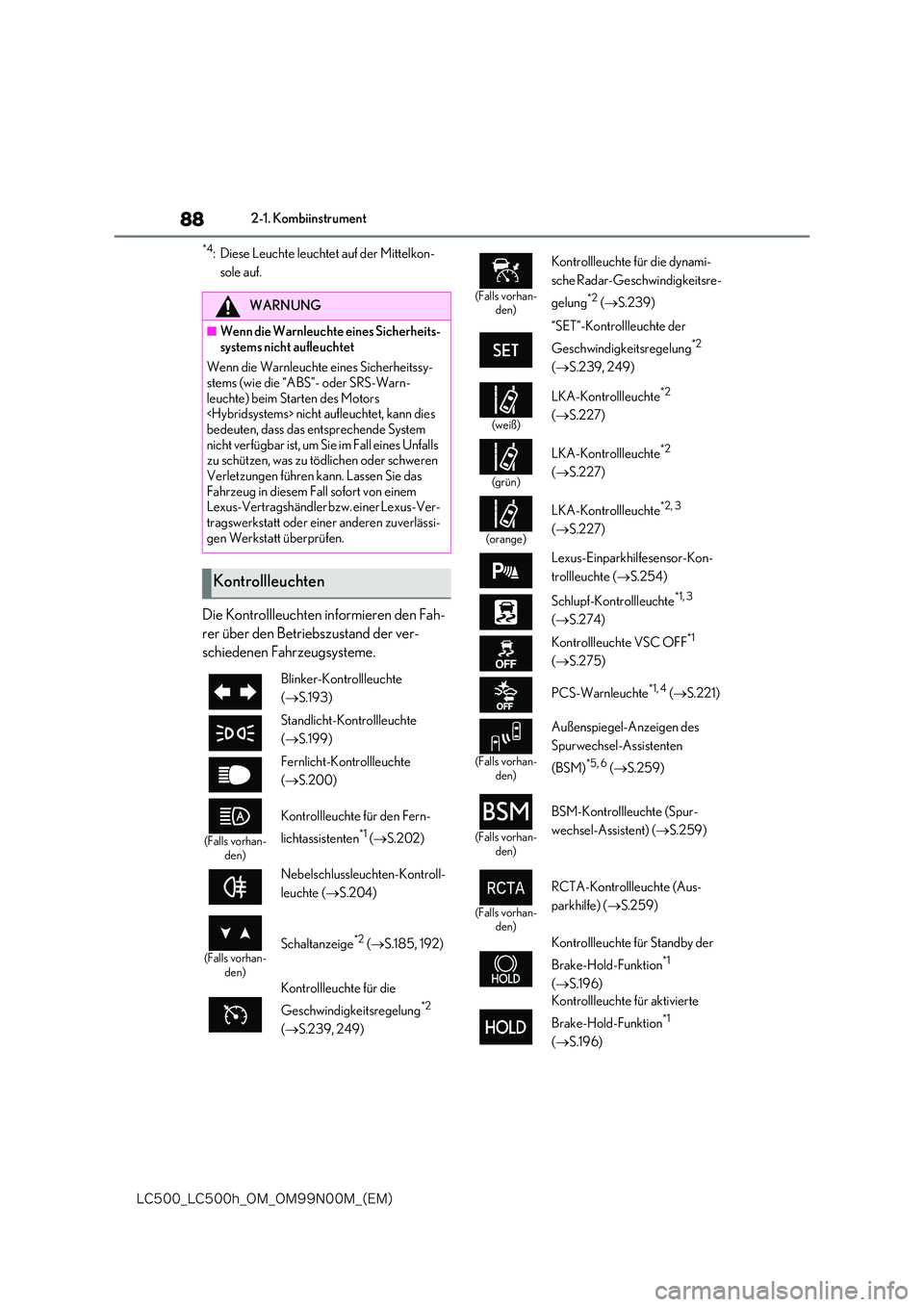

*4: Diese Leuchte leuchtet auf der Mittelkon-
sole auf.
Die Kontrollleuchten informieren den Fah-
rer über den Betriebszustand der ver-
schiedenen Fahrzeugsysteme.
WARNUNG
■Wenn die Warnleuchte eines Sicherheits-
systems nicht aufleuchtet
Wenn die Warnleuchte eines Sicherheitssy- stems (wie die “ABS”- oder SRS-Warn-
leuchte) beim Starten des Motors nicht aufleuchtet, kann dies bedeuten, dass das entsprechende System
nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu tödlichen oder schweren Verletzungen führen kann. Lassen Sie das
Fahrzeug in diesem Fall sofort von einem Lexus-Vertragshändler bzw. einer Lexus-Ver-tragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt überprüfen.
Kontrollleuchten
Blinker-Kontrollleuchte
( S.193)
Standlicht-Kontrollleuchte
( S.199)
Fernlicht-Kontrollleuchte
( S.200)
(Falls vorhan- den)
Kontrollleuchte für den Fern-
lichtassistenten*1 ( S.202)
Nebelschlussleuchten-Kontroll-
leuchte ( S.204)
(Falls vorhan- den)
Schaltanzeige*2 ( S.185, 192)
Kontrollleuchte für die
Geschwindigkeitsregelung*2
( S.239, 249)
(Falls vorhan- den)
Kontrollleuchte für die dynami-
sche Radar-Geschwindigkeitsre-
gelung*2 ( S.239)
“SET”-Kontrollleuchte der
Geschwindigkeitsregelung*2
( S.239, 249)
(weiß)
LKA-Kontrollleuchte*2
( S.227)
(grün)
LKA-Kontrollleuchte*2
( S.227)
(orange)
LKA-Kontrollleuchte*2, 3
( S.227)
Lexus-Einparkhilfesensor-Kon-
trollleuchte ( S.254)
Schlupf-Kontrollleuchte*1, 3
( S.274)
Kontrollleuchte VSC OFF*1
( S.275)
PCS-Warnleuchte*1, 4 ( S.221)
(Falls vorhan- den)
Außenspiegel-Anzeigen des
Spurwechsel-Assistenten
(BSM)*5, 6 ( S.259)
(Falls vorhan- den)
BSM-Kontrollleuchte (Spur-
wechsel-Assistent) ( S.259)
(Falls vorhan- den)
RCTA-Kontrollleuchte (Aus-
parkhilfe) ( S.259)
Kontrollleuchte für Standby der
Brake-Hold-Funktion*1
( S.196)
Kontrollleuchte für aktivierte
Brake-Hold-Funktion*1
( S.196)
