2018 Lexus LC500h lexus LC500h 2018 Betriebsanleitung (in German)

289
5
-$@-$I@0.@0./.@ &.

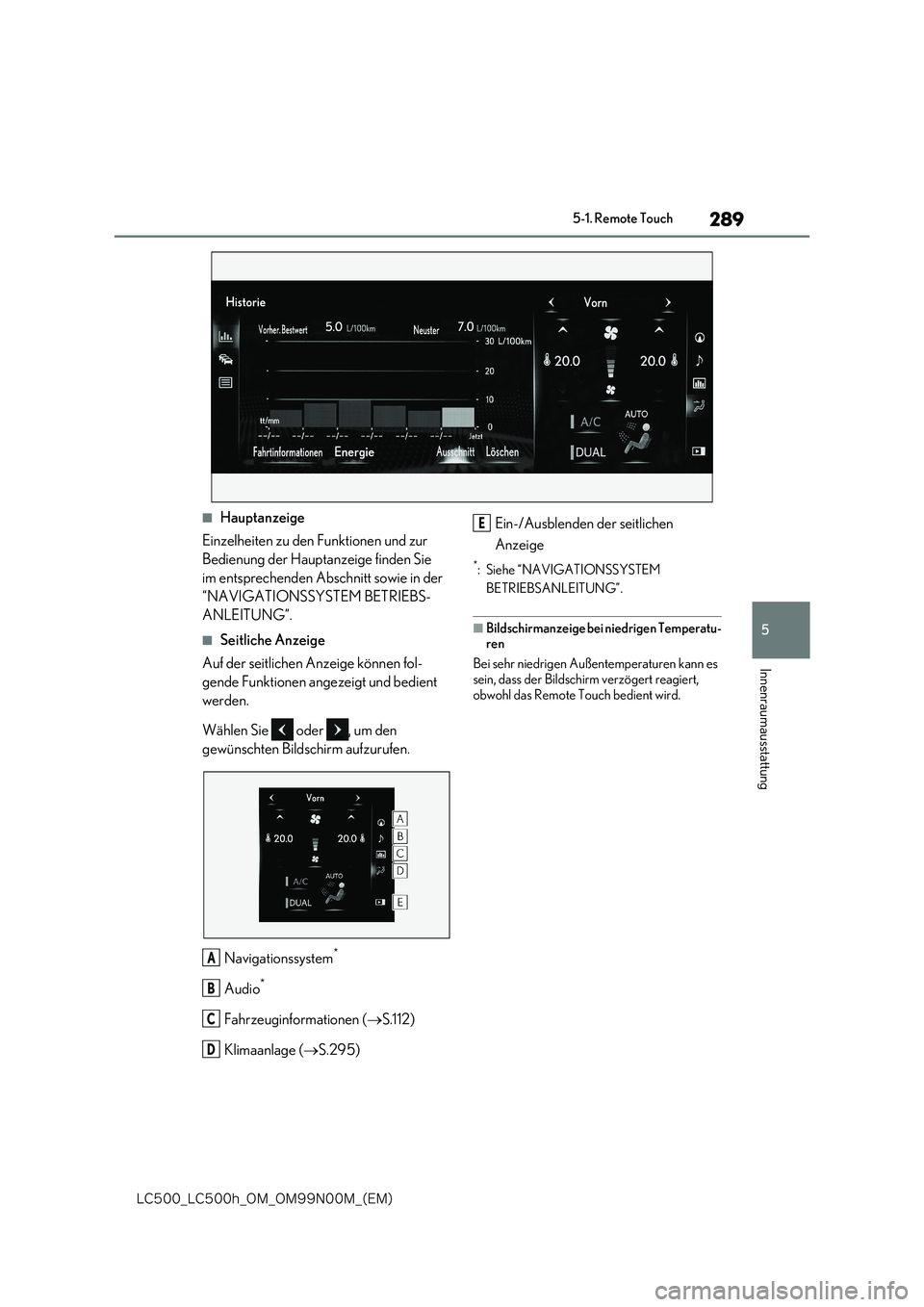

5-1. Remote Touch
Innenraumausstattung
■Hauptanzeige
Einzelheiten zu den Funktionen und zur
Bedienung der Hauptanzeige finden Sie
im entsprechenden Abschnitt sowie in der
“NAVIGATIONSSYSTEM BETRIEBS-
ANLEITUNG”.
■Seitliche Anzeige
Auf der seitlichen Anzeige können fol-
gende Funktionen angezeigt und bedient
werden.
Wählen Sie oder , um den
gewünschten Bildschirm aufzurufen.
Navigationssystem*
Audio*
Fahrzeuginformationen ( S.112)
Klimaanlage ( S.295)
Ein-/Ausblenden der seitlichen
Anzeige
*: Siehe “NAVIGATIONSSYSTEM
BETRIEBSANLEITUNG”.
■Bildschirmanzeige bei niedrigen Temperatu- ren
Bei sehr niedrigen Außentemperaturen kann es
sein, dass der Bildschirm verzögert reagiert, obwohl das Remote Touch bedient wird.
A
B
C
D
E

290
-$@-$I@0.@0./.@ &.

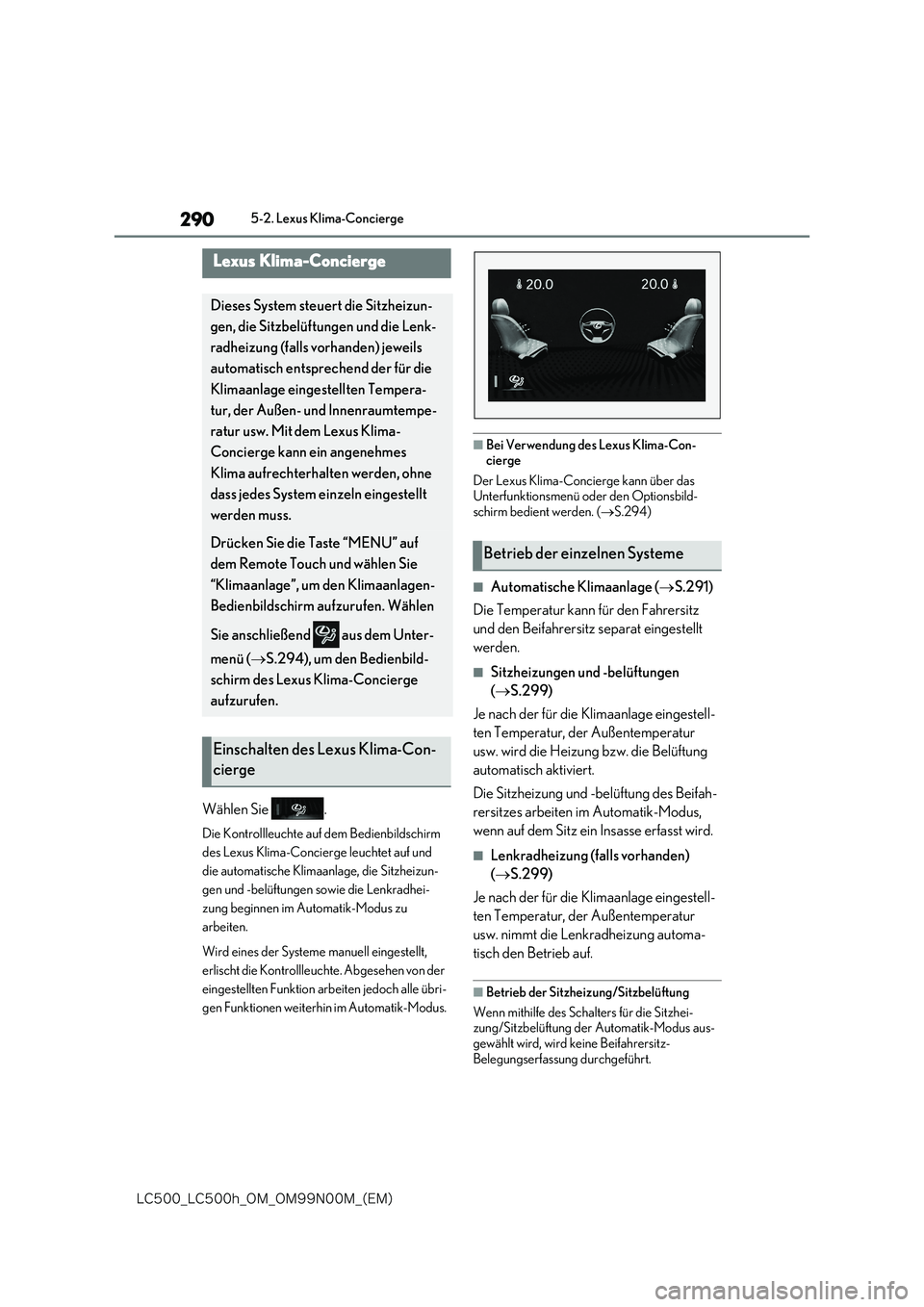

5-2. Lexus Klima-Concierge
5-2.Lexus Klima-Concierge
Wählen Sie .
Die Kontrollleuchte auf dem Bedienbildschirm
des Lexus Klima-Concierge leuchtet auf und
die automatische Klimaanlage, die Sitzheizun-
gen und -belüftungen sowie die Lenkradhei-
zung beginnen im Automatik-Modus zu
arbeiten.
Wird eines der Systeme manuell eingestellt,
erlischt die Kontrollleuchte. Abgesehen von der
eingestellten Funktion arbeiten jedoch alle übri-
gen Funktionen weiterhin im Automatik-Modus.
■Bei Verwendung des Lexus Klima-Con- cierge
Der Lexus Klima-Concierge kann über das Unterfunktionsmenü oder den Optionsbild-schirm bedient werden. ( S.294)
■Automatische Klimaanlage (S.291)
Die Temperatur kann für den Fahrersitz
und den Beifahrersitz separat eingestellt
werden.
■Sitzheizungen und -belüftungen
( S.299)
Je nach der für die Klimaanlage eingestell-
ten Temperatur, der Außentemperatur
usw. wird die Heizung bzw. die Belüftung
automatisch aktiviert.
Die Sitzheizung und -belüftung des Beifah-
rersitzes arbeiten im Automatik-Modus,
wenn auf dem Sitz ein Insasse erfasst wird.
■Lenkradheizung (falls vorhanden)
( S.299)
Je nach der für die Klimaanlage eingestell-
ten Temperatur, der Außentemperatur
usw. nimmt die Lenkradheizung automa-
tisch den Betrieb auf.
■Betrieb der Sitzheizung/Sitzbelüftung
Wenn mithilfe des Schalters für die Sitzhei- zung/Sitzbelüftung der Automatik-Modus aus-
gewählt wird, wird keine Beifahrersitz- Belegungserfassung durchgeführt.
Lexus Klima-Concierge
Dieses System steuert die Sitzheizun-
gen, die Sitzbelüftungen und die Lenk-
radheizung (falls vorhanden) jeweils
automatisch entsprechend der für die
Klimaanlage eingestellten Tempera-
tur, der Außen- und Innenraumtempe-
ratur usw. Mit dem Lexus Klima-
Concierge kann ein angenehmes
Klima aufrechterhalten werden, ohne
dass jedes System einzeln eingestellt
werden muss.
Drücken Sie die Taste “MENU” auf
dem Remote Touch und wählen Sie
“Klimaanlage”, um den Klimaanlagen-
Bedienbildschirm aufzurufen. Wählen
Sie anschließend aus dem Unter-
menü ( S.294), um den Bedienbild-
schirm des Lexus Klima-Concierge
aufzurufen.
Einschalten des Lexus Klima-Con-
cierge
Betrieb der einzelnen Systeme

291
5
-$@-$I@0.@0./.@ &.

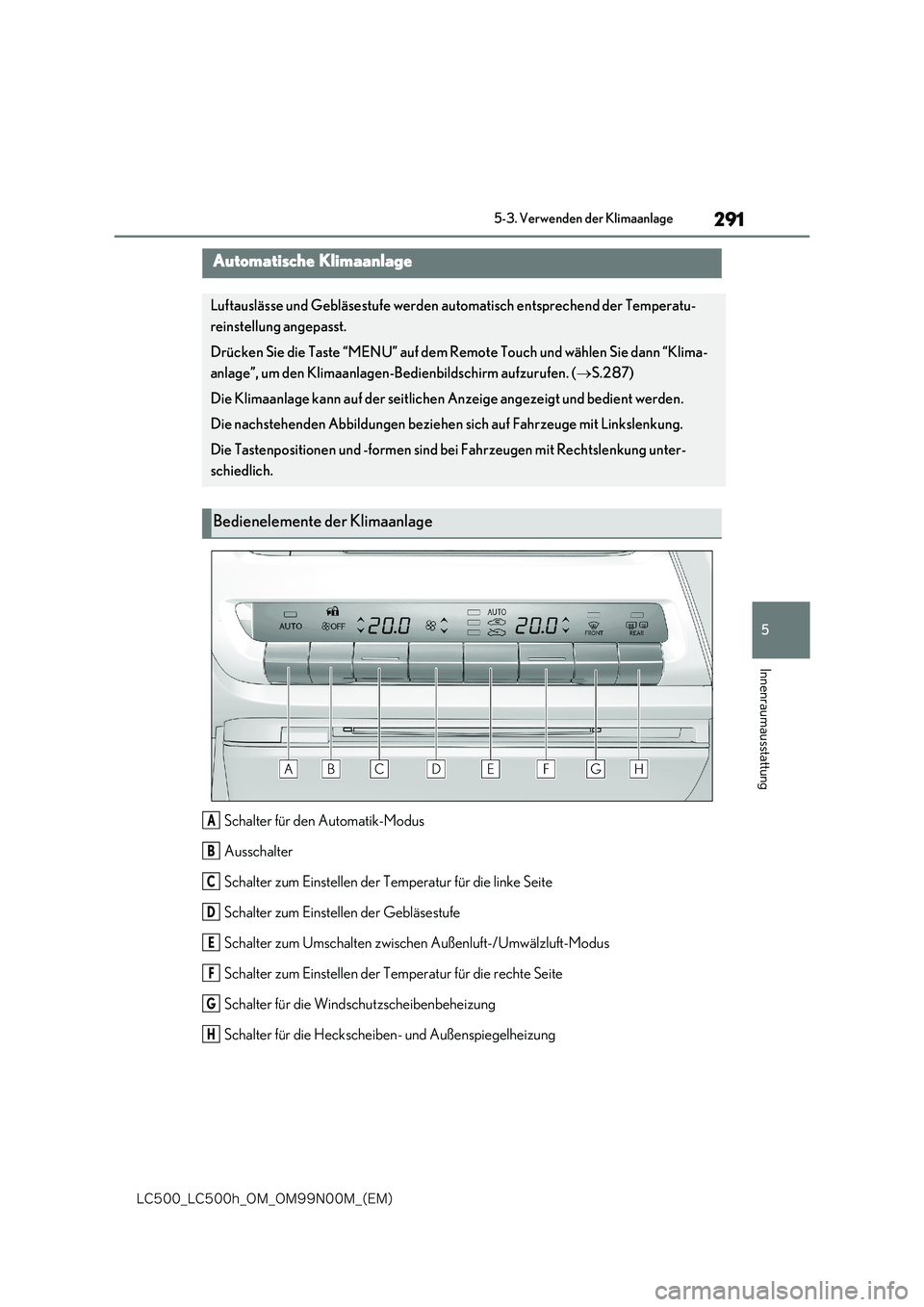

5-3. Verwenden der Klimaanlage
Innenraumausstattung
5-3.Ve rwenden der Klimaanlage
Schalter für den Automatik-Modus
Ausschalter
Schalter zum Einstellen der Temperatur für die linke Seite
Schalter zum Einstellen der Gebläsestufe
Schalter zum Umschalten zwischen Außenluft-/Umwälzluft-Modus
Schalter zum Einstellen der Temperatur für die rechte Seite
Schalter für die Windschutzscheibenbeheizung
Schalter für die Heckscheiben- und Außenspiegelheizung
Automatische Klimaanlage
Luftauslässe und Gebläsestufe werden automatisch entsprechend der Temperatu-
reinstellung angepasst.
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann “Klima-
anlage”, um den Klimaanlagen-Bedienbildschirm aufzurufen. ( S.287)
Die Klimaanlage kann auf der seitlichen Anzeige angezeigt und bedient werden.
Die nachstehenden Abbildungen beziehen sich auf Fahrzeuge mit Linkslenkung.
Die Tastenpositionen und -formen sind bei Fahrzeugen mit Rechtslenkung unter-
schiedlich.
Bedienelemente der Klimaanlage
A
B
C
D
E
F
G
H

292
-$@-$I@0.@0./.@ &.

5-3. Verwenden der Klimaanlage

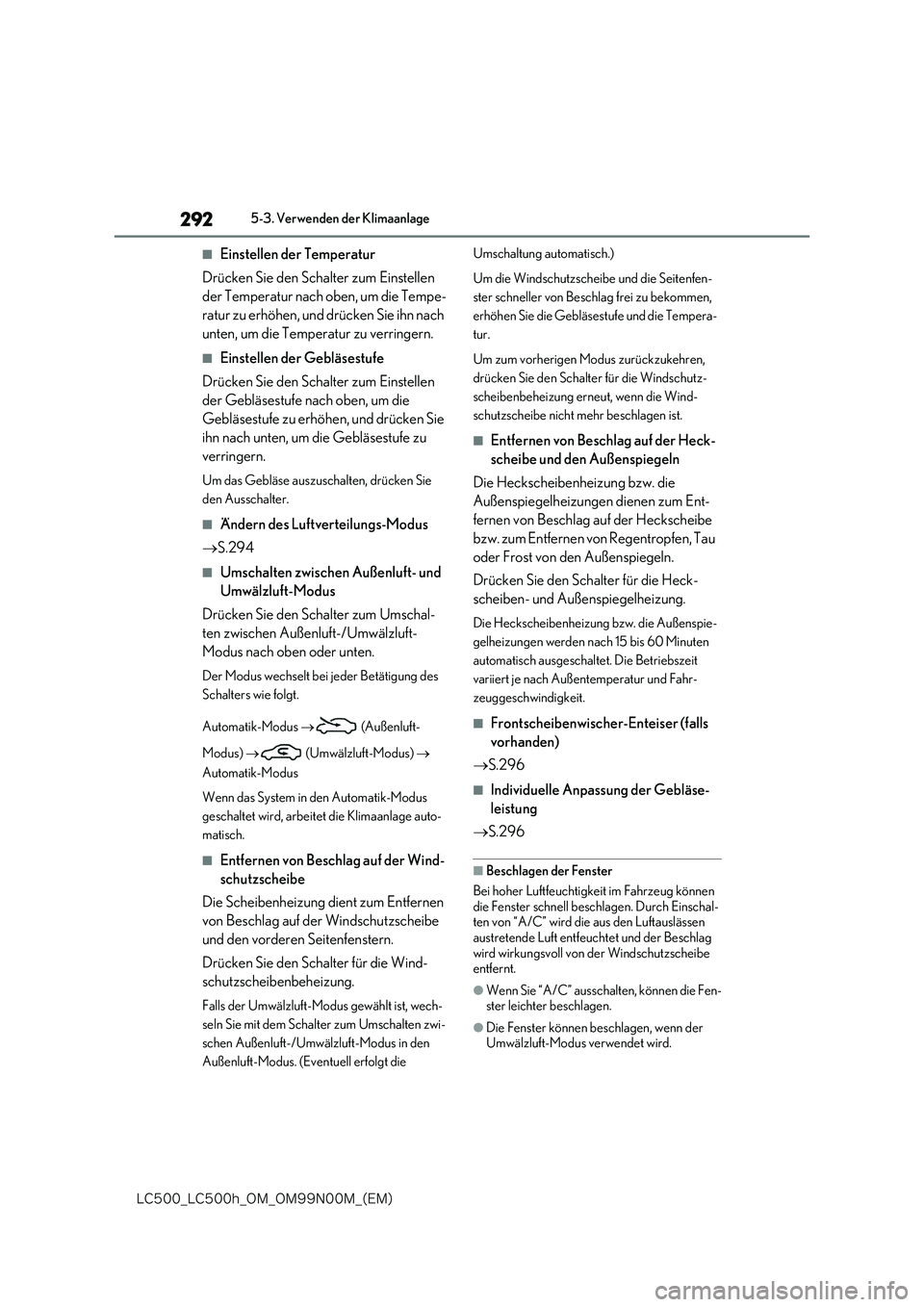

■Einstellen der Temperatur
Drücken Sie den Schalter zum Einstellen
der Temperatur nach oben, um die Tempe-
ratur zu erhöhen, und drücken Sie ihn nach
unten, um die Temperatur zu verringern.
■Einstellen der Gebläsestufe
Drücken Sie den Schalter zum Einstellen
der Gebläsestufe nach oben, um die
Gebläsestufe zu erhöhen, und drücken Sie
ihn nach unten, um die Gebläsestufe zu
verringern.
Um das Gebläse auszuschalten, drücken Sie
den Ausschalter.
■Ändern des Luftverteilungs-Modus
 S.294
■Umschalten zwischen Außenluft- und
Umwälzluft-Modus
Drücken Sie den Schalter zum Umschal-
ten zwischen Außenluft-/Umwälzluft-
Modus nach oben oder unten.
Der Modus wechselt bei jeder Betätigung des
Schalters wie folgt.
Automatik-Modus  (Außenluft-
Modus)  (Umwälzluft-Modus) 
Automatik-Modus
Wenn das System in den Automatik-Modus
geschaltet wird, arbeitet die Klimaanlage auto-
matisch.
■Entfernen von Beschlag auf der Wind-
schutzscheibe
Die Scheibenheizung dient zum Entfernen
von Beschlag auf de r Windschutzscheibe
und den vorderen Seitenfenstern.
Drücken Sie den Schalter für die Wind-
schutzscheibenbeheizung.
Falls der Umwälzluft-Modus gewählt ist, wech-
seln Sie mit dem Schalter zum Umschalten zwi-
schen Außenluft-/Umwälzluft-Modus in den
Außenluft-Modus. (Eventuell erfolgt die
Umschaltung automatisch.)
Um die Windschutzscheibe und die Seitenfen-
ster schneller von Beschlag frei zu bekommen,
erhöhen Sie die Gebläsestufe und die Tempera-
tur.
Um zum vorherigen Modus zurückzukehren,
drücken Sie den Schalter für die Windschutz-
scheibenbeheizung erneut, wenn die Wind-
schutzscheibe nicht mehr beschlagen ist.
■Entfernen von Beschlag auf der Heck-
scheibe und den Außenspiegeln
Die Heckscheibenheizung bzw. die
Außenspiegelheizungen dienen zum Ent-
fernen von Beschlag auf der Heckscheibe
bzw. zum Entfernen von Regentropfen, Tau
oder Frost von den Außenspiegeln.
Drücken Sie den Schalter für die Heck-
scheiben- und Außenspiegelheizung.
Die Heckscheibenheizung bzw. die Außenspie-
gelheizungen werden nach 15 bis 60 Minuten
automatisch ausgeschaltet. Die Betriebszeit
variiert je nach Außentemperatur und Fahr-
zeuggeschwindigkeit.
■Frontscheibenwischer-Enteiser (falls
vorhanden)
 S.296
■Individuelle Anpassung der Gebläse-
leistung
 S.296
■Beschlagen der Fenster
Bei hoher Luftfeuchtigkeit im Fahrzeug können
die Fenster schnell beschlagen. Durch Einschal- ten von “A/C” wird die aus den Luftauslässen austretende Luft entfeuchtet und der Beschlag
wird wirkungsvoll von der Windschutzscheibe entfernt.
●Wenn Sie “A/C” ausschalten, können die Fen-ster leichter beschlagen.
●Die Fenster können beschlagen, wenn der Umwälzluft-Modus verwendet wird.

293
5
-$@-$I@0.@0./.@ &.

5-3. Verwenden der Klimaanlage
Innenraumausstattung

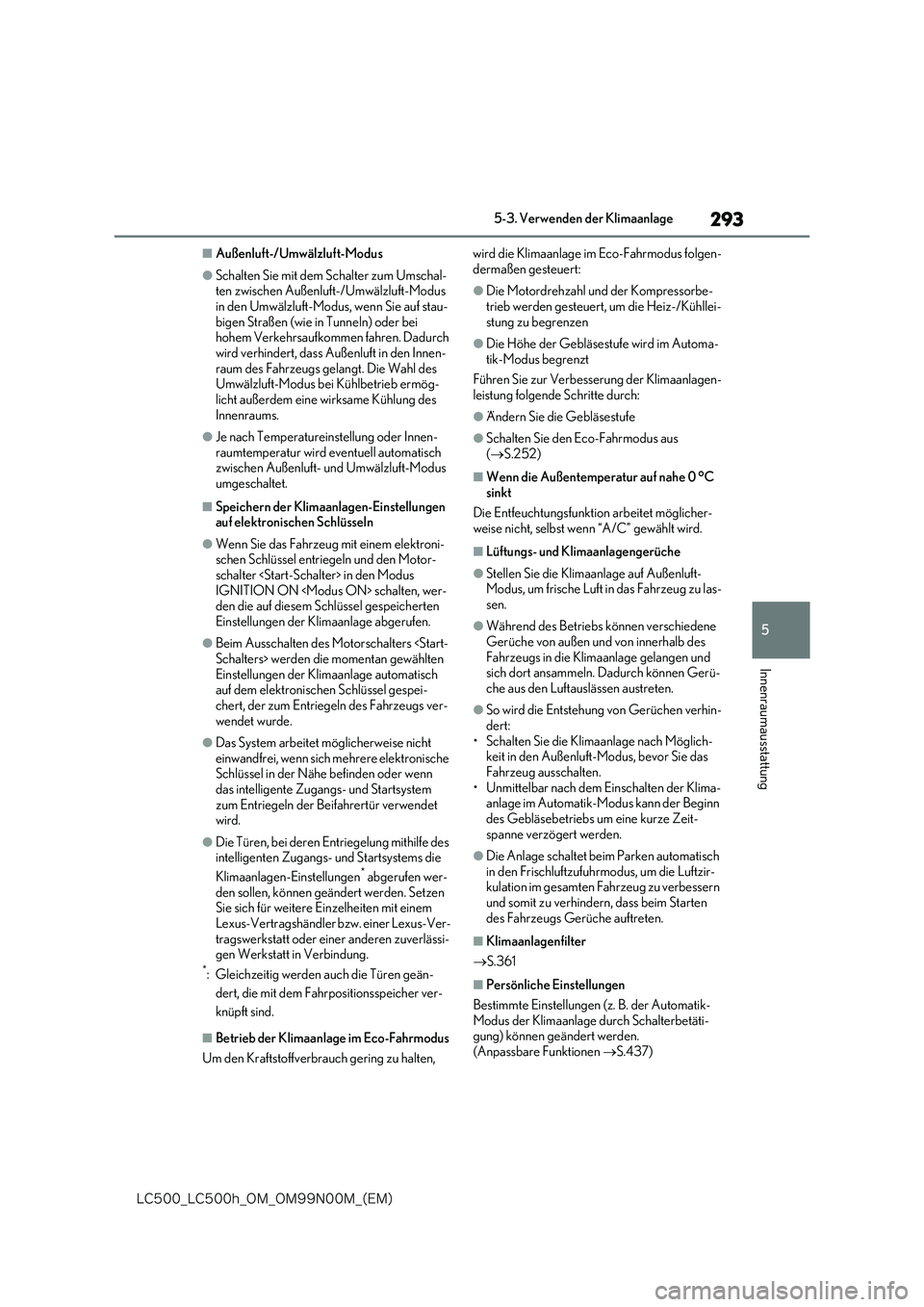

■Außenluft-/Umwälzluft-Modus
●Schalten Sie mit dem Schalter zum Umschal- ten zwischen Außenluft-/Umwälzluft-Modus
in den Umwälzluft-Modus, wenn Sie auf stau- bigen Straßen (wie in Tunneln) oder bei hohem Verkehrsaufkommen fahren. Dadurch
wird verhindert, dass Außenluft in den Innen- raum des Fahrzeugs gelangt. Die Wahl des Umwälzluft-Modus bei Kühlbetrieb ermög-
licht außerdem eine wirksame Kühlung des Innenraums.
●Je nach Temperatureinstellung oder Innen-raumtemperatur wird eventuell automatisch zwischen Außenluft- und Umwälzluft-Modus
umgeschaltet.
■Speichern der Klimaanlagen-Einstellungen auf elektronischen Schlüsseln
●Wenn Sie das Fahrzeug mit einem elektroni-schen Schlüssel entriegeln und den Motor-schalter in den Modus
IGNITION ON schalten, wer- den die auf diesem Schlüssel gespeicherten Einstellungen der Klimaanlage abgerufen.
●Beim Ausschalten des Motorschalters werden die momentan gewählten
Einstellungen der Klimaanlage automatisch auf dem elektronischen Schlüssel gespei-chert, der zum Entriegeln des Fahrzeugs ver-
wendet wurde.
●Das System arbeitet möglicherweise nicht
einwandfrei, wenn sich mehrere elektronische Schlüssel in der Nähe befinden oder wenn das intelligente Zugangs- und Startsystem
zum Entriegeln der Beifahrertür verwendet wird.
●Die Türen, bei deren Entriegelung mithilfe des intelligenten Zugangs- und Startsystems die
Klimaanlagen-Einstellungen* abgerufen wer-
den sollen, können geändert werden. Setzen Sie sich für weitere Einzelheiten mit einem Lexus-Vertragshändler bzw. einer Lexus-Ver-
tragswerkstatt oder einer anderen zuverlässi- gen Werkstatt in Verbindung.*: Gleichzeitig werden auch die Türen geän-
dert, die mit dem Fahrpositionsspeicher ver-
knüpft sind.
■Betrieb der Klimaanlage im Eco-Fahrmodus
Um den Kraftstoffverbrauch gering zu halten,
wird die Klimaanlage im Eco-Fahrmodus folgen-
dermaßen gesteuert:
●Die Motordrehzahl und der Kompressorbe-
trieb werden gesteuert, um die Heiz-/Kühllei- stung zu begrenzen
●Die Höhe der Gebläsestufe wird im Automa-tik-Modus begrenzt
Führen Sie zur Verbesserung der Klimaanlagen-
leistung folgende Schritte durch:
●Ändern Sie die Gebläsestufe
●Schalten Sie den Eco-Fahrmodus aus ( S.252)
■Wenn die Außentemperatur auf nahe 0 °C
sinkt
Die Entfeuchtungsfunktion arbeitet möglicher- weise nicht, selbst wenn “A/C” gewählt wird.
■Lüftungs- und Klimaanlagengerüche
●Stellen Sie die Klimaanlage auf Außenluft-Modus, um frische Luft in das Fahrzeug zu las-
sen.
●Während des Betriebs können verschiedene
Gerüche von außen und von innerhalb des Fahrzeugs in die Klimaanlage gelangen und sich dort ansammeln. Dadurch können Gerü-
che aus den Luftauslässen austreten.
●So wird die Entstehung von Gerüchen verhin-
dert: • Schalten Sie die Klimaanlage nach Möglich-keit in den Außenluft-Modus, bevor Sie das
Fahrzeug ausschalten. • Unmittelbar nach dem Einschalten der Klima-anlage im Automatik-Modus kann der Beginn
des Gebläsebetriebs um eine kurze Zeit- spanne verzögert werden.
●Die Anlage schaltet beim Parken automatisch in den Frischluftzufuhrmodus, um die Luftzir-kulation im gesamten Fahrzeug zu verbessern
und somit zu verhindern, dass beim Starten des Fahrzeugs Gerüche auftreten.
■Klimaanlagenfilter
 S.361
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. der Automatik- Modus der Klimaanlage durch Schalterbetäti-gung) können geändert werden.
(Anpassbare Funktionen S.437)

294
-$@-$I@0.@0./.@ &.

5-3. Verwenden der Klimaanlage
■Hauptbildschirm
Wählen Sie über das Touchpad des
Remote Touch die gewünschte Taste auf
dem Bildschirm.
Die Elemente bis können wie folgt
eingestellt werden.
Bedienung durch Schnipsen: Setzen Sie
den Cursor auf das gewünschte Element
und streichen Sie mit dem Finger schnell
nach oben oder unten über das Touchpad.
Die Einstellung für das Element kann um jeweils
eine Stufe verändert werden.
Bedienung durch Streichen: Wählen Sie
das gewünschte Element und streichen Sie
dann mit dem Finger über das Touchpad.
Die Einstellung für das Element wird so lange
verändert, wie Sie mit dem Finger streichen.
Die Bedienung durch Streichen ist während der
Fahrt deaktiviert.
Untermenü
Auswählen des Untermenüpunkts zum
Umschalten des Hauptbildschirms.
: Anzeigen des Klimaanlagen-Bedienbild-
schirms
: Anzeigen des Bedienbildschirms für die
Lenkradheizung/Sitzheizung/Sitzbelüftung
(falls vorhanden)
: Anzeigen des Bedienbildschirms des
Lexus Klima-Concierge
: Anzeigen des Optionsbildschirms
Ändern der Temperatureinstellung für
die linke Seite
Ändern der Gebläsestufeneinstellung
Auswählen des Luftverteilungs-Modus
: Luft strömt in den oberen Bereich
: Luft strömt in den oberen Bereich und
in den Fußraum
: Luft strömt in den Fußraum
WARNUNG
■So verhindern Sie ein Beschlagen der Windschutzscheibe
Betätigen Sie bei extrem feuchter Witterung während des Kaltluftbetriebs nicht den Schal-ter für die Windschutzscheibenbeheizung.
Aufgrund des Temperaturunterschieds zwi- schen der Außenluft und der Windschutz-scheibe kann die Außenseite der
Windschutzscheibe beschlagen und die Sicht behindert werden.
■Bei aktivierten Außenspiegelheizungen
Berühren Sie nicht die Oberflächen der Außenspiegel, da diese sehr heiß werden
können, wodurch es zu Verbrennungen kom- men kann.
HINWEIS
■So verhindern Sie ein Entladen der 12-V-Batterie
Lassen Sie die Klimaanlage bei ausgeschalte-
tem Motor nicht länger als nötig laufen.
Klimaanlagen-Bedienbildschirm
BE
A
B
C
D

295
5
-$@-$I@0.@0./.@ &.

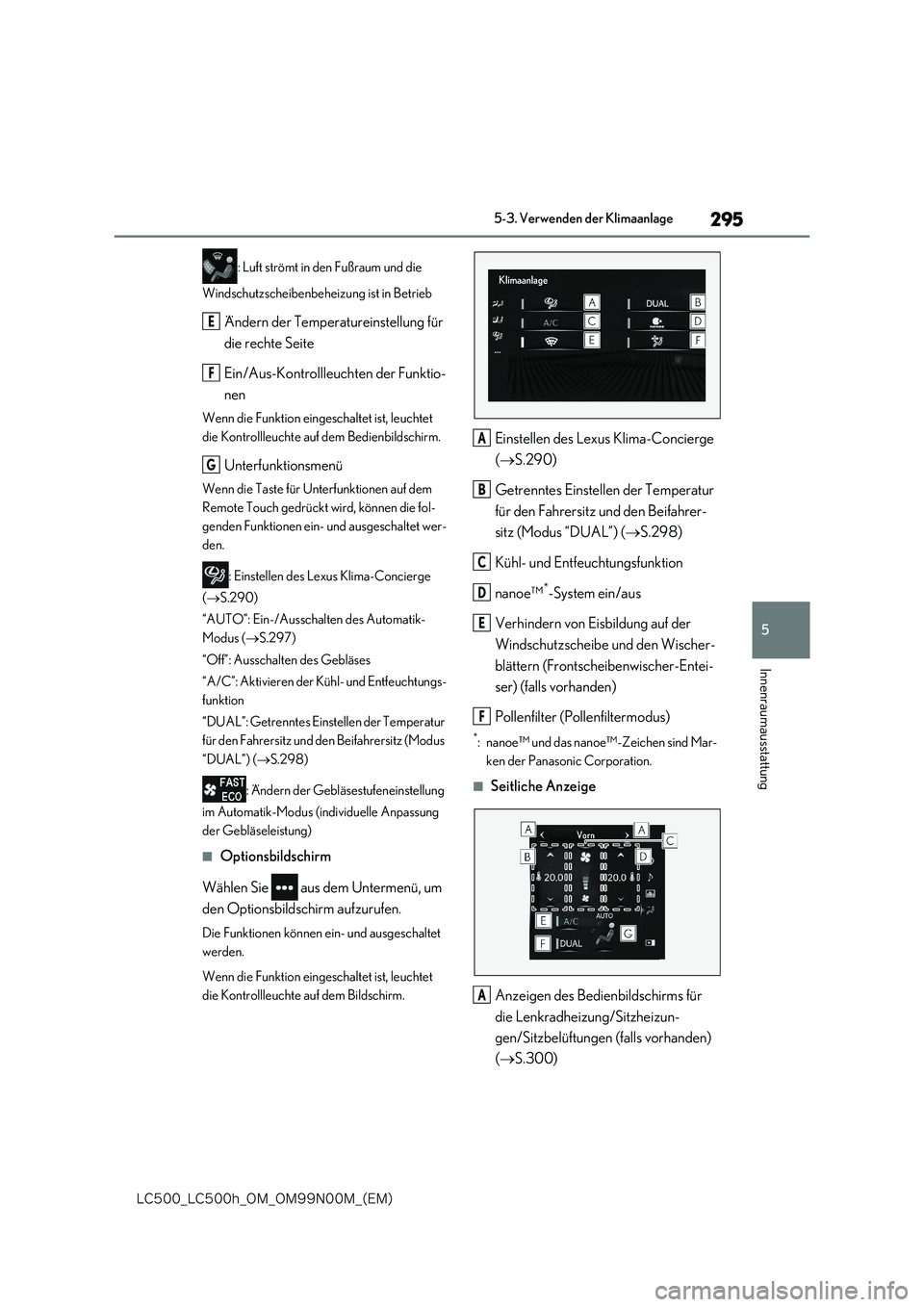

5-3. Verwenden der Klimaanlage
Innenraumausstattung
: Luft strömt in den Fußraum und die
Windschutzscheibenbeheizung ist in Betrieb
Ändern der Temperatureinstellung für
die rechte Seite
Ein/Aus-Kontrollleuchten der Funktio-
nen
Wenn die Funktion eingeschaltet ist, leuchtet
die Kontrollleuchte auf dem Bedienbildschirm.
Unterfunktionsmenü
Wenn die Taste für Unterfunktionen auf dem
Remote Touch gedrückt wird, können die fol-
genden Funktionen ein- und ausgeschaltet wer-
den.
: Einstellen des Lexus Klima-Concierge
( S.290)
“AUTO”: Ein-/Ausschalten des Automatik-
Modus ( S.297)
“Off”: Ausschalten des Gebläses
“A/C”: Aktivieren der Kühl- und Entfeuchtungs-
funktion
“DUAL”: Getrenntes Einstellen der Temperatur
für den Fahrersitz und den Beifahrersitz (Modus
“DUAL”) ( S.298)
: Ändern der Gebläsestufeneinstellung
im Automatik-Modus (individuelle Anpassung
der Gebläseleistung)
■Optionsbildschirm
Wählen Sie aus dem Untermenü, um
den Optionsbildschirm aufzurufen.
Die Funktionen können ein- und ausgeschaltet
werden.
Wenn die Funktion eingeschaltet ist, leuchtet
die Kontrollleuchte auf dem Bildschirm.
Einstellen des Lexus Klima-Concierge
( S.290)
Getrenntes Einstellen der Temperatur
für den Fahrersitz und den Beifahrer-
sitz (Modus “DUAL”) ( S.298)
Kühl- und Entfeuchtungsfunktion
nanoe™*-System ein/aus
Verhindern von Eisbildung auf der
Windschutzscheibe und den Wischer-
blättern (Frontsche ibenwischer-Entei-
ser) (falls vorhanden)
Pollenfilter (Pollenfiltermodus)
*: nanoe™ und das nanoe™-Zeichen sind Mar-
ken der Panasonic Corporation.
■Seitliche Anzeige
Anzeigen des Bedienbildschirms für
die Lenkradheizung/Sitzheizun-
gen/Sitzbelüftungen (falls vorhanden)
( S.300)
E
F
G
A
B
C
D
E
F
A

296
-$@-$I@0.@0./.@ &.

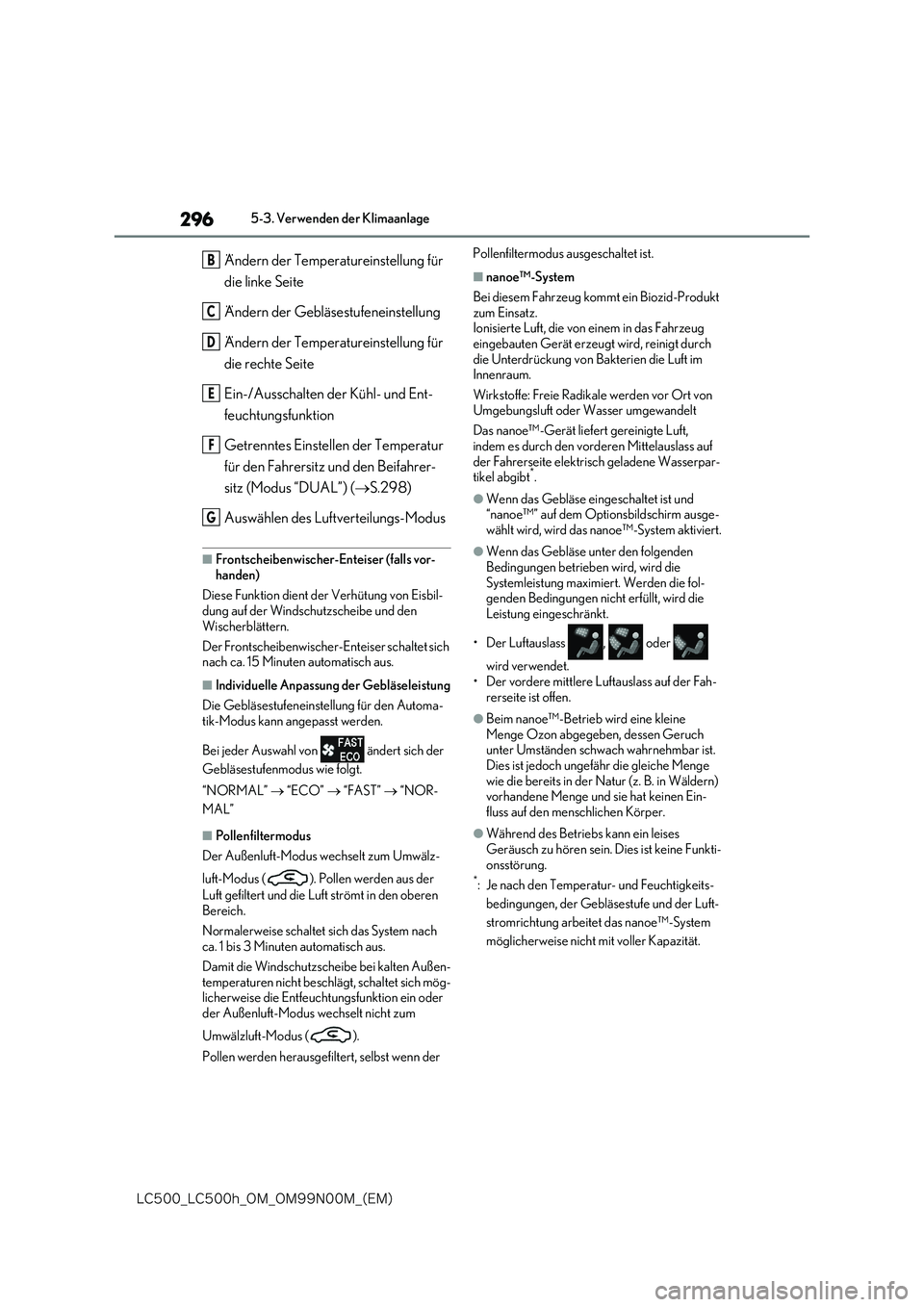

5-3. Verwenden der Klimaanlage
Ändern der Temperatureinstellung für
die linke Seite
Ändern der Gebläsestufeneinstellung
Ändern der Temperatureinstellung für
die rechte Seite
Ein-/Ausschalten der Kühl- und Ent-
feuchtungsfunktion
Getrenntes Einstellen der Temperatur
für den Fahrersitz und den Beifahrer-
sitz (Modus “DUAL”) ( S.298)
Auswählen des Luftverteilungs-Modus
■Frontscheibenwischer-Enteiser (falls vor-
handen)
Diese Funktion dient der Verhütung von Eisbil- dung auf der Windschutzscheibe und den
Wischerblättern.
Der Frontscheibenwischer-Enteiser schaltet sich nach ca. 15 Minuten automatisch aus.
■Individuelle Anpassung der Gebläseleistung
Die Gebläsestufeneinstellung für den Automa- tik-Modus kann angepasst werden.
Bei jeder Auswahl von ändert sich der
Gebläsestufenmodus wie folgt.
“NORMAL”  “ECO”  “FAST”  “NOR-
MAL”
■Pollenfiltermodus
Der Außenluft-Modus wechselt zum Umwälz-
luft-Modus ( ). Pollen werden aus der
Luft gefiltert und die Luft strömt in den oberen Bereich.
Normalerweise schaltet sich das System nach ca. 1 bis 3 Minuten automatisch aus.
Damit die Windschutzscheibe bei kalten Außen-
temperaturen nicht beschlägt, schaltet sich mög- licherweise die Entfeuchtungsfunktion ein oder der Außenluft-Modus wechselt nicht zum
Umwälzluft-Modus ( ).
Pollen werden herausgefiltert, selbst wenn der
Pollenfiltermodus ausgeschaltet ist.
■nanoe™-System
Bei diesem Fahrzeug kommt ein Biozid-Produkt zum Einsatz.Ionisierte Luft, die von einem in das Fahrzeug
eingebauten Gerät erzeugt wird, reinigt durch die Unterdrückung von Bakterien die Luft im Innenraum.
Wirkstoffe: Freie Radikale werden vor Ort von Umgebungsluft oder Wasser umgewandelt
Das nanoe™-Gerät liefert gereinigte Luft,
indem es durch den vorderen Mittelauslass auf der Fahrerseite elektrisch geladene Wasserpar-tikel abgibt*.
●Wenn das Gebläse eingeschaltet ist und “nanoe™” auf dem Optionsbildschirm ausge-
wählt wird, wird das nanoe™-System aktiviert.
●Wenn das Gebläse unter den folgenden
Bedingungen betrieben wird, wird die Systemleistung maximiert. Werden die fol-genden Bedingungen nicht erfüllt, wird die
Leistung eingeschränkt.
• Der Luftauslass , oder
wird verwendet.
• Der vordere mittlere Luftauslass auf der Fah- rerseite ist offen.
●Beim nanoe™-Betrieb wird eine kleine Menge Ozon abgegeben, dessen Geruch unter Umständen schwach wahrnehmbar ist.
Dies ist jedoch ungefähr die gleiche Menge wie die bereits in der Natur (z. B. in Wäldern) vorhandene Menge und sie hat keinen Ein-
fluss auf den menschlichen Körper.
●Während des Betriebs kann ein leises
Geräusch zu hören sein. Dies ist keine Funkti- onsstörung.*: Je nach den Temperatur- und Feuchtigkeits-
bedingungen, der Gebläsestufe und der Luft-
stromrichtung arbeitet das nanoe™-System
möglicherweise nicht mit voller Kapazität.
B
C
D
E
F
G
