2018 Lexus LC500h lexus LC500h 2018 Betriebsanleitung (in German)

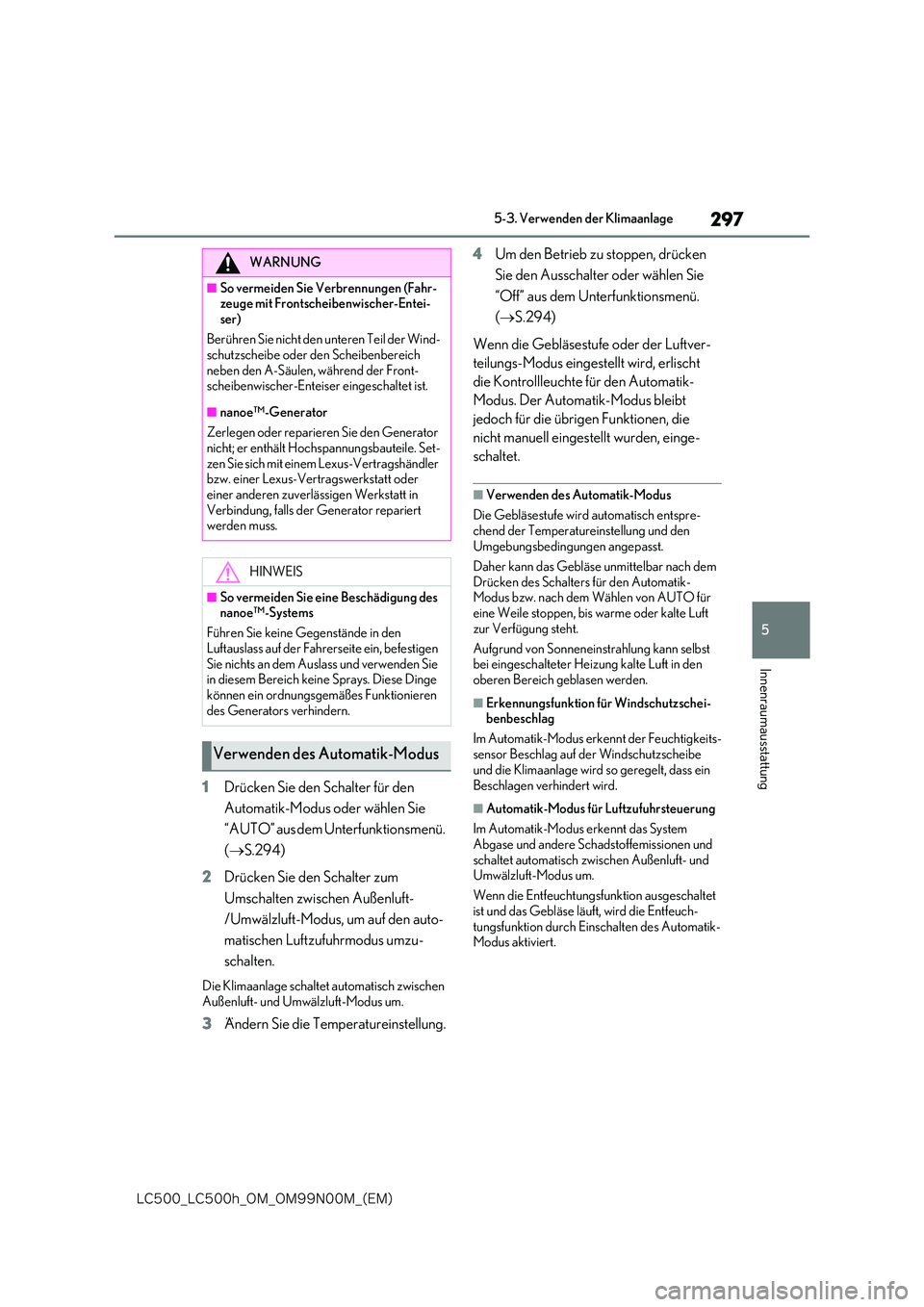

297
5
-$@-$I@0.@0./.@ &.

5-3. Verwenden der Klimaanlage
Innenraumausstattung
1Drücken Sie den Schalter für den
Automatik-Modus oder wählen Sie
“AUTO” aus dem Unterfunktionsmenü.
( S.294)
2 Drücken Sie den Schalter zum
Umschalten zwischen Außenluft-
/Umwälzluft-Modus, um auf den auto-
matischen Luftzufuhrmodus umzu-
schalten.
Die Klimaanlage schaltet automatisch zwischen
Außenluft- und Umwälzluft-Modus um.
3 Ändern Sie die Temperatureinstellung.
4 Um den Betrieb zu stoppen, drücken
Sie den Ausschalter oder wählen Sie
“Off” aus dem Unterfunktionsmenü.
( S.294)
Wenn die Gebläsestufe oder der Luftver-
teilungs-Modus eingestellt wird, erlischt
die Kontrollleuchte für den Automatik-
Modus. Der Automatik-Modus bleibt
jedoch für die übrigen Funktionen, die
nicht manuell eingestellt wurden, einge-
schaltet.
■Verwenden des Automatik-Modus
Die Gebläsestufe wird automatisch entspre-
chend der Temperatureinstellung und den Umgebungsbedingungen angepasst.
Daher kann das Gebläse unmittelbar nach dem
Drücken des Schalters für den Automatik- Modus bzw. nach dem Wählen von AUTO für eine Weile stoppen, bis warme oder kalte Luft
zur Verfügung steht.
Aufgrund von Sonneneinstrahlung kann selbst bei eingeschalteter Heizung kalte Luft in den
oberen Bereich geblasen werden.
■Erkennungsfunktion für Windschutzschei- benbeschlag
Im Automatik-Modus erkennt der Feuchtigkeits-
sensor Beschlag auf der Windschutzscheibe und die Klimaanlage wird so geregelt, dass ein
Beschlagen verhindert wird.
■Automatik-Modus für Luftzufuhrsteuerung
Im Automatik-Modus erkennt das System Abgase und andere Schadstoffemissionen und
schaltet automatisch zwischen Außenluft- und Umwälzluft-Modus um.
Wenn die Entfeuchtungsfunktion ausgeschaltet
ist und das Gebläse läuft, wird die Entfeuch- tungsfunktion durch Einschalten des Automatik-Modus aktiviert.
WARNUNG
■So vermeiden Sie Verbrennungen (Fahr-zeuge mit Frontscheibenwischer-Entei-
ser)
Berühren Sie nicht den unteren Teil der Wind- schutzscheibe oder den Scheibenbereich
neben den A-Säulen, während der Front- scheibenwischer-Enteiser eingeschaltet ist.
■nanoe™-Generator
Zerlegen oder reparieren Sie den Generator nicht; er enthält Hochspannungsbauteile. Set-
zen Sie sich mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in
Verbindung, falls der Generator repariert werden muss.
HINWEIS
■So vermeiden Sie eine Beschädigung des nanoe™-Systems
Führen Sie keine Gegenstände in den
Luftauslass auf der Fahrerseite ein, befestigen Sie nichts an dem Auslass und verwenden Sie in diesem Bereich keine Sprays. Diese Dinge
können ein ordnungsgemäßes Funktionieren des Generators verhindern.
Verwenden des Automatik-Modus

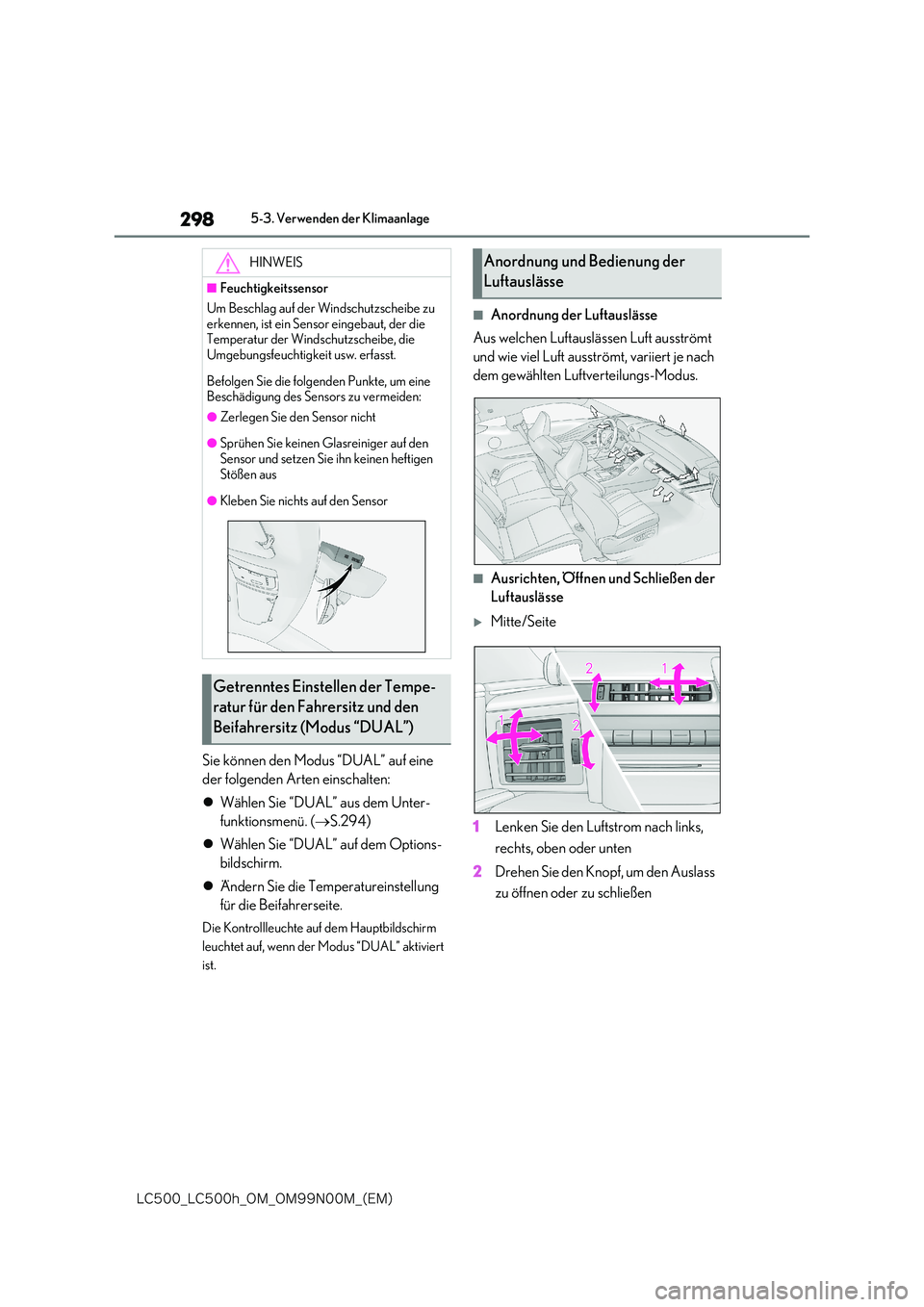

298
-$@-$I@0.@0./.@ &.

5-3. Verwenden der Klimaanlage
Sie können den Modus “DUAL” auf eine
der folgenden Arten einschalten:
 Wählen Sie “DUAL” aus dem Unter-
funktionsmenü. ( S.294)
 Wählen Sie “DUAL” auf dem Options-
bildschirm.
 Ändern Sie die Temperatureinstellung
für die Beifahrerseite.
Die Kontrollleuchte auf dem Hauptbildschirm
leuchtet auf, wenn der Modus “DUAL” aktiviert
ist.
■Anordnung der Luftauslässe
Aus welchen Luftauslässen Luft ausströmt
und wie viel Luft ausströmt, variiert je nach
dem gewählten Luftverteilungs-Modus.
■Ausrichten, Öffnen und Schließen der
Luftauslässe
Mitte/Seite
1 Lenken Sie den Luftstrom nach links,
rechts, oben oder unten
2 Drehen Sie den Knopf, um den Auslass
zu öffnen oder zu schließen
HINWEIS
■Feuchtigkeitssensor
Um Beschlag auf der Windschutzscheibe zu
erkennen, ist ein Sensor eingebaut, der die Temperatur der Windschutzscheibe, die Umgebungsfeuchtigkeit usw. erfasst.
Befolgen Sie die folgenden Punkte, um eine Beschädigung des Sensors zu vermeiden:
●Zerlegen Sie den Sensor nicht
●Sprühen Sie keinen Glasreiniger auf den
Sensor und setzen Sie ihn keinen heftigen Stößen aus
●Kleben Sie nichts auf den Sensor
Getrenntes Einstellen der Tempe-
ratur für den Fahrersitz und den
Beifahrersitz (Modus “DUAL”)
Anordnung und Bedienung der
Luftauslässe

299
5
-$@-$I@0.@0./.@ &.

5-3. Verwenden der Klimaanlage
Innenraumausstattung
Über dem Handschuhfach
1 Lenken Sie den Luftstrom nach links,
rechts, oben oder unten
2 Schieben Sie den Knopf ganz nach
außen, um den Ausl ass zu schließen
■Falls ein Gegenstand in den Luftauslass über
dem Handschuhfach fällt
Entfernen Sie die Platte im Inneren des Hand- schuhfachs, um den Gegenstand herauszuneh-
men. ( S.361)
*: Falls vorhanden
WARNUNG
■So verhindern Sie einen nicht ordnungs- gemäßen Betrieb der Windschutzschei-
benbeheizung
Legen Sie keine Gegenstände, die die Luftauslässe verdecken könnten, auf die
Instrumententafel. Anderenfalls wird mögli- cherweise der Luftstrom behindert und die Windschutzscheibenbeheizung könnte dann
den Beschlag nicht entfernen.
Lenkradheizung*/Sitzheizun-
gen/Sitzbelüftungen
 Lenkradheizung
Wärmt den Griff des Lenkrads
 Sitzheizungen
Wärmen die Sitzpolster
 Sitzbelüftungen
Sorgen für eine gute Belüftung der Sitz-
polster, indem sie Luft aus den Sitzen
blasen
Drücken Sie die Taste “MENU” auf
dem Remote Touch und wählen Sie
“Klimaanlage”, um den Klimaanlagen-
Bedienbildschirm aufzurufen. Wählen
Sie anschließend aus dem Unter-
menü ( S.294), um den Bedienbild-
schirm für die
Lenkradheizung/Sitzheizungen/Sitz-
belüftungen aufzurufen.
WARNUNG
■So vermeiden Sie leichte Verbrennungen
Seien Sie achtsam, wenn folgende Personen bei eingeschalteter Lenkrad- oder Sitzhei-
zung mit dem Lenkrad oder den Sitzen in Berührung kommen:
●Säuglinge, Kleinkinder, ältere Personen, Kranke und Körperbehinderte
●Personen mit empfindlicher Haut
●Erschöpfte Personen
●Personen unter Einfluss von Alkohol oder Müdigkeit verursachenden Medikamenten
(Schlaftabletten, Erkältungsmittel usw.)

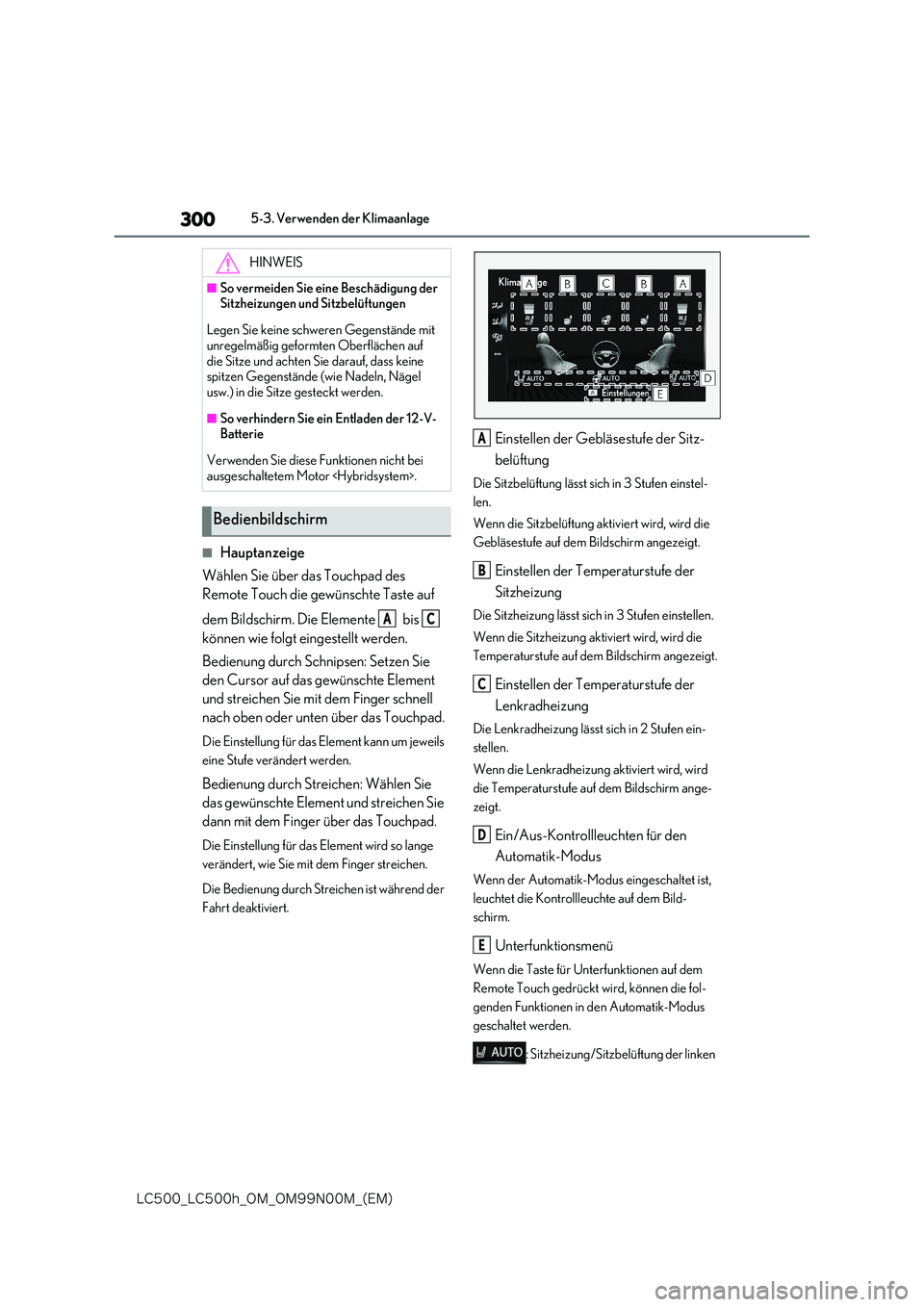

300
-$@-$I@0.@0./.@ &.

5-3. Verwenden der Klimaanlage
■Hauptanzeige
Wählen Sie über das Touchpad des
Remote Touch die gewünschte Taste auf
dem Bildschirm. Die Elemente bis
können wie folgt eingestellt werden.
Bedienung durch Schnipsen: Setzen Sie
den Cursor auf das gewünschte Element
und streichen Sie mit dem Finger schnell
nach oben oder unten über das Touchpad.
Die Einstellung für das Element kann um jeweils
eine Stufe verändert werden.
Bedienung durch Streichen: Wählen Sie
das gewünschte Element und streichen Sie
dann mit dem Finger über das Touchpad.
Die Einstellung für das Element wird so lange
verändert, wie Sie mit dem Finger streichen.
Die Bedienung durch Streichen ist während der
Fahrt deaktiviert.
Einstellen der Gebläsestufe der Sitz-
belüftung
Die Sitzbelüftung lässt sich in 3 Stufen einstel-
len.
Wenn die Sitzbelüftung aktiviert wird, wird die
Gebläsestufe auf dem Bildschirm angezeigt.
Einstellen der Temperaturstufe der
Sitzheizung
Die Sitzheizung lässt sich in 3 Stufen einstellen.
Wenn die Sitzheizung aktiviert wird, wird die
Temperaturstufe auf dem Bildschirm angezeigt.
Einstellen der Temperaturstufe der
Lenkradheizung
Die Lenkradheizung lässt sich in 2 Stufen ein-
stellen.
Wenn die Lenkradheizung aktiviert wird, wird
die Temperaturstufe auf dem Bildschirm ange-
zeigt.
Ein/Aus-Kontrollleuchten für den
Automatik-Modus
Wenn der Automatik-Modus eingeschaltet ist,
leuchtet die Kontrollleuchte auf dem Bild-
schirm.
Unterfunktionsmenü
Wenn die Taste für Unterfunktionen auf dem
Remote Touch gedrückt wird, können die fol-
genden Funktionen in den Automatik-Modus
geschaltet werden.
: Sitzheizung/Sitzbelüftung der linken
HINWEIS
■So vermeiden Sie eine Beschädigung der Sitzheizungen und Sitzbelüftungen
Legen Sie keine schweren Gegenstände mit unregelmäßig geformten Oberflächen auf
die Sitze und achten Sie darauf, dass keine spitzen Gegenstände (wie Nadeln, Nägel usw.) in die Sitze gesteckt werden.
■So verhindern Sie ein Entladen der 12-V-Batterie
Verwenden Sie diese Funktionen nicht bei ausgeschaltetem Motor .
Bedienbildschirm
AC
A
B
C
D
E

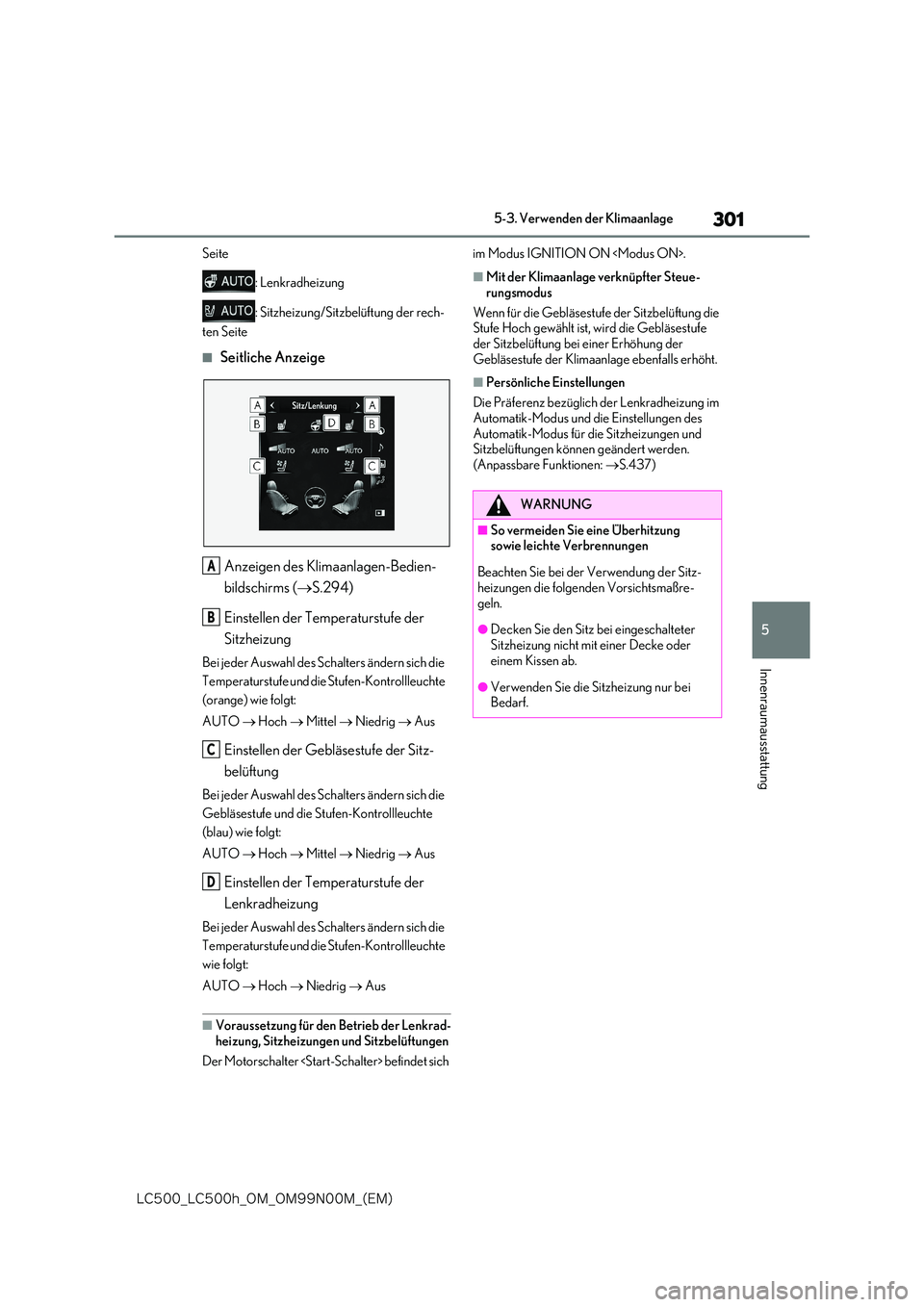

301
5
-$@-$I@0.@0./.@ &.

5-3. Verwenden der Klimaanlage
Innenraumausstattung
Seite
: Lenkradheizung
: Sitzheizung/Sitzbelüftung der rech-
ten Seite
■Seitliche Anzeige
Anzeigen des Klim aanlagen-Bedien-
bildschirms ( S.294)
Einstellen der Temperaturstufe der
Sitzheizung
Bei jeder Auswahl des Schalters ändern sich die
Temperaturstufe und die Stufen-Kontrollleuchte
(orange) wie folgt:
AUTO  Hoch  Mittel  Niedrig  Aus
Einstellen der Gebläsestufe der Sitz-
belüftung
Bei jeder Auswahl des Schalters ändern sich die
Gebläsestufe und die Stufen-Kontrollleuchte
(blau) wie folgt:
AUTO  Hoch  Mittel  Niedrig  Aus
Einstellen der Temperaturstufe der
Lenkradheizung
Bei jeder Auswahl des Schalters ändern sich die
Temperaturstufe und die Stufen-Kontrollleuchte
wie folgt:
AUTO  Hoch  Niedrig  Aus
■Voraussetzung für den Betrieb der Lenkrad-
heizung, Sitzheizungen und Sitzbelüftungen
Der Motorschalter befindet sich
im Modus IGNITION ON .
■Mit der Klimaanlage verknüpfter Steue-
rungsmodus
Wenn für die Gebläsestufe der Sitzbelüftung die Stufe Hoch gewählt ist, wird die Gebläsestufe
der Sitzbelüftung bei einer Erhöhung der Gebläsestufe der Klimaanlage ebenfalls erhöht.
■Persönliche Einstellungen
Die Präferenz bezüglich der Lenkradheizung im
Automatik-Modus und die Einstellungen des Automatik-Modus für die Sitzheizungen und Sitzbelüftungen können geändert werden.
(Anpassbare Funktionen: S.437)
A
B
C
D
WARNUNG
■So vermeiden Sie eine Überhitzung sowie leichte Verbrennungen
Beachten Sie bei der Verwendung der Sitz- heizungen die folgenden Vorsichtsmaßre-
geln.
●Decken Sie den Sitz bei eingeschalteter
Sitzheizung nicht mit einer Decke oder einem Kissen ab.
●Verwenden Sie die Sitzheizung nur bei Bedarf.

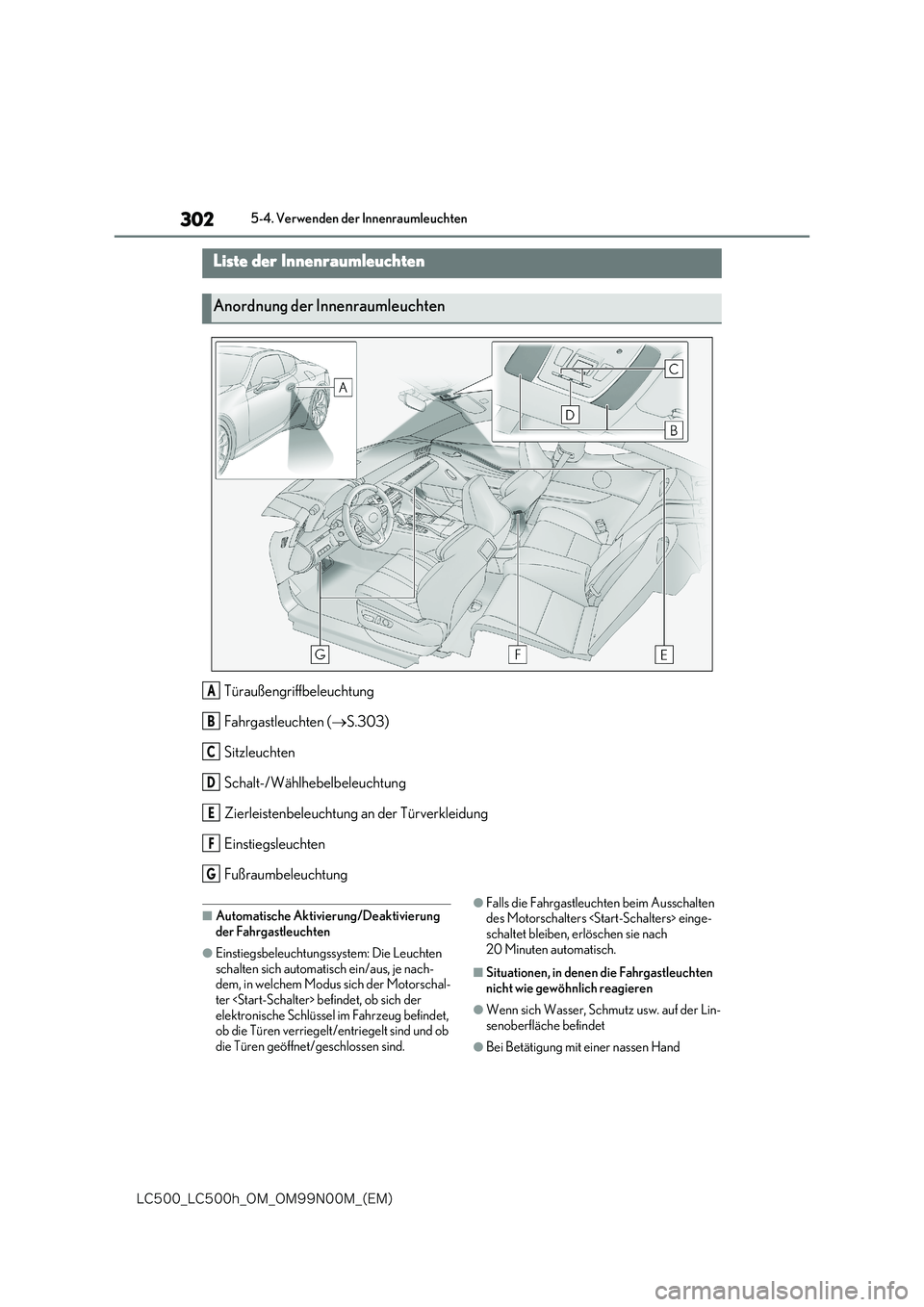

302
-$@-$I@0.@0./.@ &.

5-4. Verwenden der Innenraumleuchten
5-4.Verwenden der Innenraumleuchten
Türaußengriffbeleuchtung
Fahrgastleuchten ( S.303)
Sitzleuchten
Schalt-/Wählhebelbeleuchtung
Zierleistenbeleuchtung an der Türverkleidung
Einstiegsleuchten
Fußraumbeleuchtung
■Automatische Aktivierung/Deaktivierung der Fahrgastleuchten
●Einstiegsbeleuchtungssystem: Die Leuchten schalten sich automatisch ein/aus, je nach-dem, in welchem Modus sich der Motorschal-
ter befindet, ob sich der elektronische Schlüssel im Fahrzeug befindet, ob die Türen verriegelt/entriegelt sind und ob
die Türen geöffnet/geschlossen sind.
●Falls die Fahrgastleuchten beim Ausschalten des Motorschalters einge-
schaltet bleiben, erlöschen sie nach 20 Minuten automatisch.
■Situationen, in denen die Fahrgastleuchten nicht wie gewöhnlich reagieren
●Wenn sich Wasser, Schmutz usw. auf der Lin-senoberfläche befindet
●Bei Betätigung mit einer nassen Hand
Liste der Innenraumleuchten
Anordnung der Innenraumleuchten
A
B
C
D
E
F
G

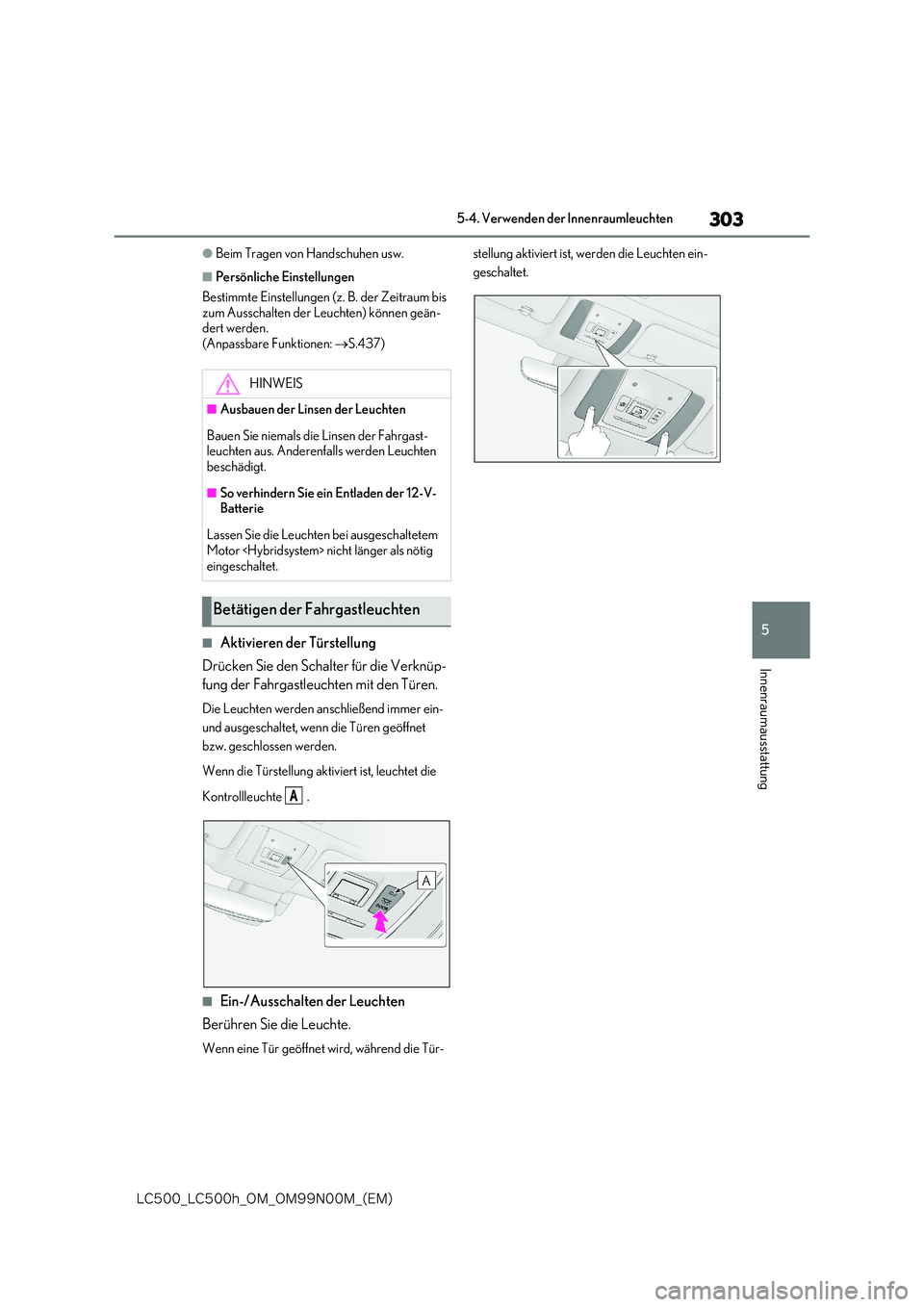

303
5
-$@-$I@0.@0./.@ &.

5-4. Verwenden der Innenraumleuchten
Innenraumausstattung
●Beim Tragen von Handschuhen usw.
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. der Zeitraum bis zum Ausschalten der Leuchten) können geän-dert werden.
(Anpassbare Funktionen: S.437)
■Aktivieren der Türstellung
Drücken Sie den Schalter für die Verknüp-
fung der Fahrgastleuchten mit den Türen.
Die Leuchten werden anschließend immer ein-
und ausgeschaltet, wenn die Türen geöffnet
bzw. geschlossen werden.
Wenn die Türstellung aktiviert ist, leuchtet die
Kontrollleuchte .
■Ein-/Ausschalten der Leuchten
Berühren Sie die Leuchte.
Wenn eine Tür geöffnet wird, während die Tür-
stellung aktiviert ist, werden die Leuchten ein-
geschaltet.
HINWEIS
■Ausbauen der Linsen der Leuchten
Bauen Sie niemals die Linsen der Fahrgast- leuchten aus. Anderenfalls werden Leuchten beschädigt.
■So verhindern Sie ein Entladen der 12-V-Batterie
Lassen Sie die Leuchten bei ausgeschaltetem Motor nicht länger als nötig
eingeschaltet.
Betätigen der Fahrgastleuchten
A

304
-$@-$I@0.@0./.@ &.

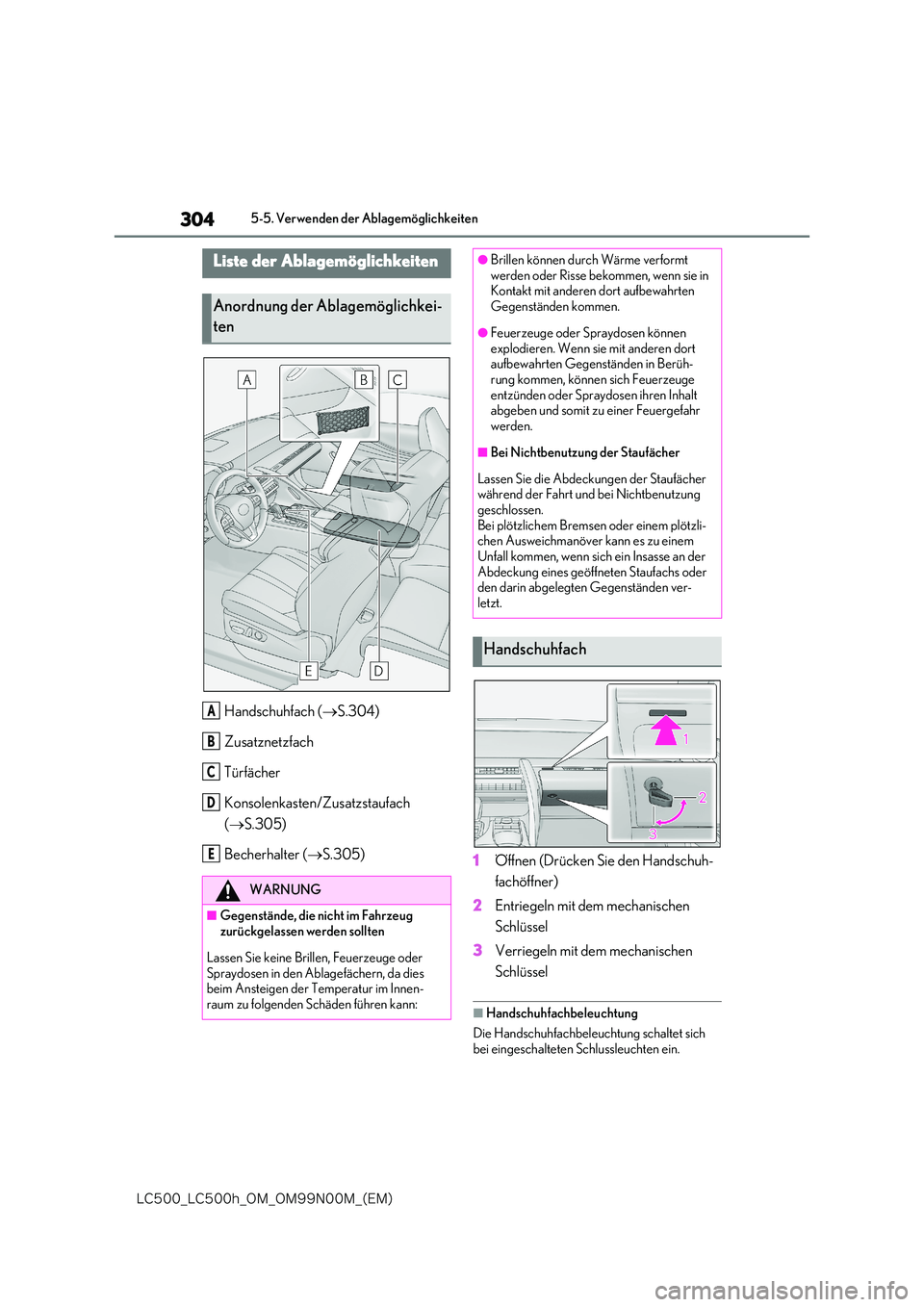

5-5. Verwenden der Ablagemöglichkeiten
5-5.Verwenden der A blage möglichkeiten
Handschuhfach (S.304)
Zusatznetzfach
Türfächer
Konsolenkasten/Zusatzstaufach
( S.305)
Becherhalter ( S.305) 1 Öffnen (Drücken Sie den Handschuh-
fachöffner)
2 Entriegeln mit dem mechanischen
Schlüssel
3 Verriegeln mit dem mechanischen
Schlüssel
■Handschuhfachbeleuchtung
Die Handschuhfachbeleuchtung schaltet sich bei eingeschalteten Schlussleuchten ein.
Liste der Ablagemöglichkeiten
Anordnung der Ablagemöglichkei-
ten
WARNUNG
■Gegenstände, die nicht im Fahrzeug
zurückgelassen werden sollten
Lassen Sie keine Brillen, Feuerzeuge oder
Spraydosen in den Ablagefächern, da dies beim Ansteigen der Temperatur im Innen-raum zu folgenden Schäden führen kann:
A
B
C
D
E
●Brillen können durch Wärme verformt werden oder Risse bekommen, wenn sie in Kontakt mit anderen dort aufbewahrten
Gegenständen kommen.
●Feuerzeuge oder Spraydosen können
explodieren. Wenn sie mit anderen dort aufbewahrten Gegenständen in Berüh-rung kommen, können sich Feuerzeuge
entzünden oder Spraydosen ihren Inhalt abgeben und somit zu einer Feuergefahr werden.
■Bei Nichtbenutzung der Staufächer
Lassen Sie die Abdeckungen der Staufächer während der Fahrt und bei Nichtbenutzung geschlossen.
Bei plötzlichem Bremsen oder einem plötzli- chen Ausweichmanöver kann es zu einem Unfall kommen, wenn sich ein Insasse an der
Abdeckung eines geöffneten Staufachs oder den darin abgelegten Gegenständen ver-letzt.
Handschuhfach
