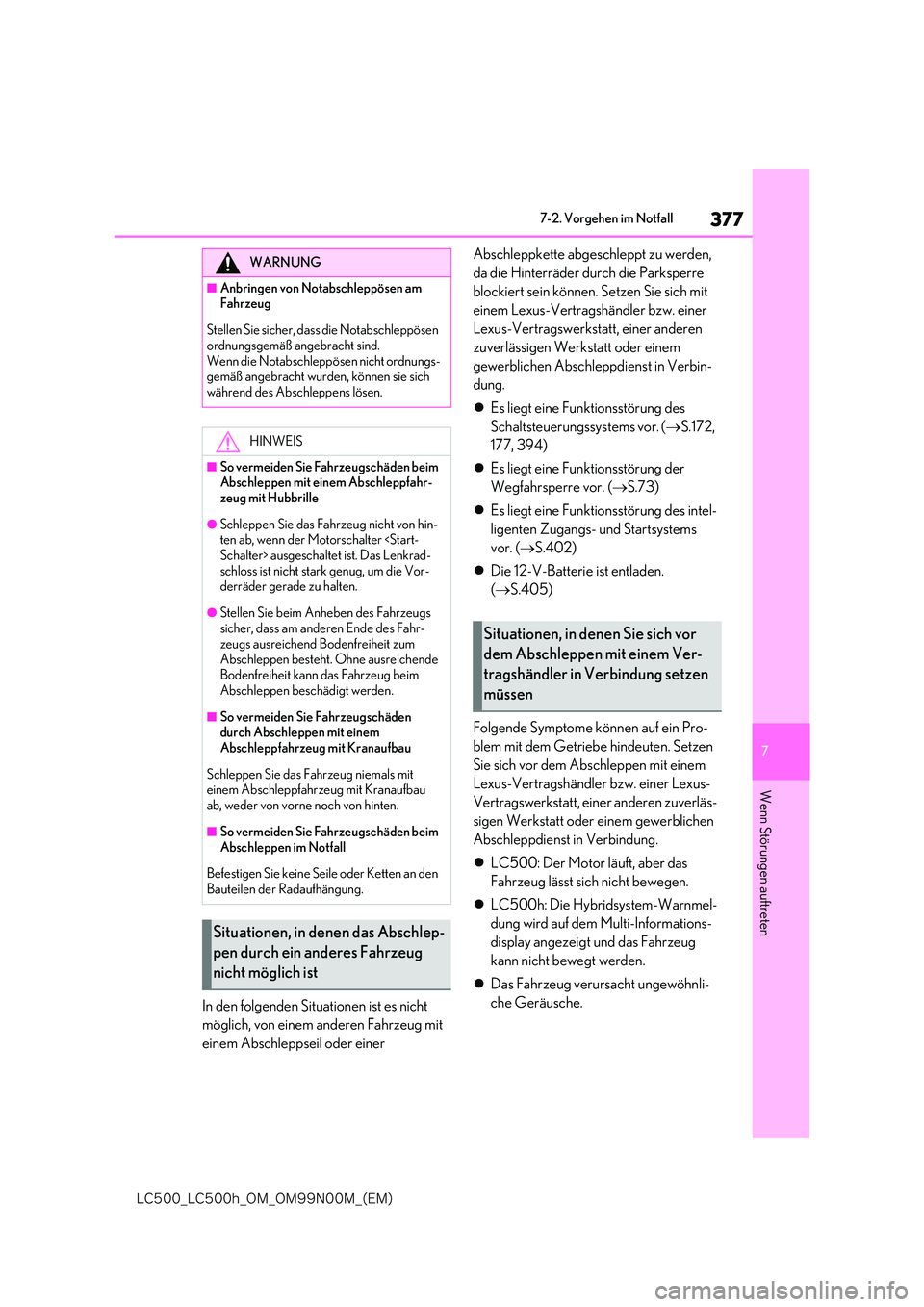

377
7
-$@-$I@0.@0./.@ &.

7-2. Vorgehen im Notfall
Wenn Störungen auftreten
In den folgenden Situationen ist es nicht
möglich, von einem anderen Fahrzeug mit
einem Abschleppseil oder einer
Abschleppkette abgeschleppt zu werden,
da die Hinterräder durch die Parksperre
blockiert sein können. Setzen Sie sich mit
einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt, einer anderen
zuverlässigen Werkstatt oder einem
gewerblichen Abschleppdienst in Verbin-
dung.
 Es liegt eine Funktionsstörung des
Schaltsteuerungssystems vor. ( S.172,
177, 394)
 Es liegt eine Funktionsstörung der
Wegfahrsperre vor. ( S.73)
 Es liegt eine Funktionsstörung des intel-
ligenten Zugangs- und Startsystems
vor. ( S.402)
 Die 12-V-Batterie ist entladen.
( S.405)
Folgende Symptome können auf ein Pro-
blem mit dem Getriebe hindeuten. Setzen
Sie sich vor dem Abschleppen mit einem
Lexus-Vertragshändler bzw. einer Lexus-
Vertragswerkstatt, einer anderen zuverläs-
sigen Werkstatt oder einem gewerblichen
Abschleppdienst in Verbindung.
 LC500: Der Motor läuft, aber das
Fahrzeug lässt sich nicht bewegen.
 LC500h: Die Hybridsystem-Warnmel-
dung wird auf dem Multi-Informations-
display angezeigt und das Fahrzeug
kann nicht bewegt werden.
 Das Fahrzeug verursacht ungewöhnli-
che Geräusche.
WARNUNG
■Anbringen von Notabschleppösen am Fahrzeug
Stellen Sie sicher, dass die Notabschleppösen ordnungsgemäß angebracht sind.
Wenn die Notabschleppösen nicht ordnungs- gemäß angebracht wurden, können sie sich während des Abschleppens lösen.
HINWEIS
■So vermeiden Sie Fahrzeugschäden beim Abschleppen mit einem Abschleppfahr-zeug mit Hubbrille
●Schleppen Sie das Fahrzeug nicht von hin-ten ab, wenn der Motorschalter Schalter> ausgeschaltet ist. Das Lenkrad- schloss ist nicht stark genug, um die Vor-derräder gerade zu halten.
●Stellen Sie beim Anheben des Fahrzeugs sicher, dass am anderen Ende des Fahr-
zeugs ausreichend Bodenfreiheit zum Abschleppen besteht. Ohne ausreichende Bodenfreiheit kann das Fahrzeug beim
Abschleppen beschädigt werden.
■So vermeiden Sie Fahrzeugschäden durch Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau
Schleppen Sie das Fahrzeug niemals mit einem Abschleppfahrzeug mit Kranaufbau
ab, weder von vorne noch von hinten.
■So vermeiden Sie Fahrzeugschäden beim
Abschleppen im Notfall
Befestigen Sie keine Seile oder Ketten an den
Bauteilen der Radaufhängung.
Situationen, in denen das Abschlep-
pen durch ein anderes Fahrzeug
nicht möglich ist
Situationen, in denen Sie sich vor
dem Abschleppen mit einem Ver-
tragshändler in Verbindung setzen
müssen

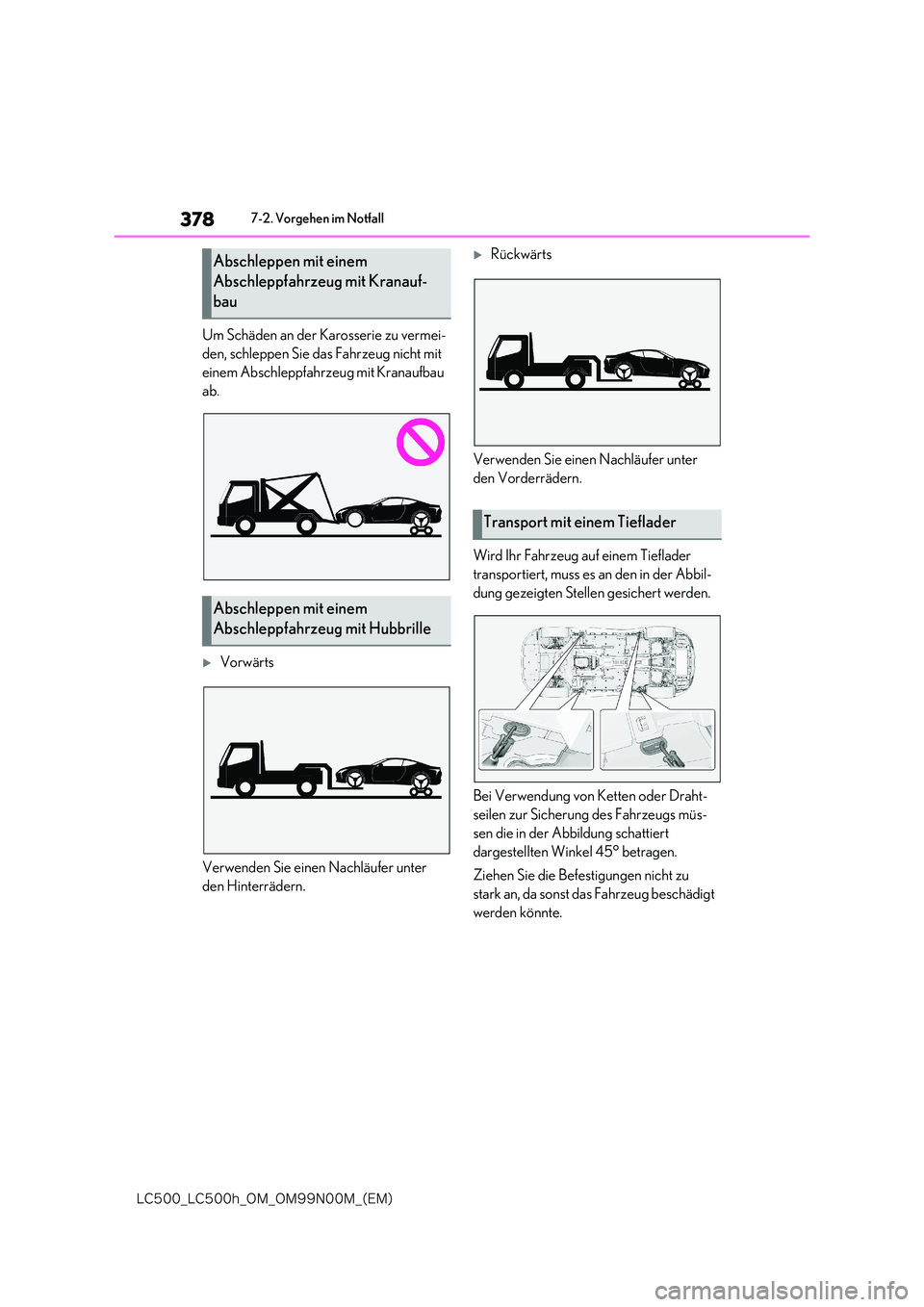

378
-$@-$I@0.@0./.@ &.

7-2. Vorgehen im Notfall
Um Schäden an der Karosserie zu vermei-
den, schleppen Sie das Fahrzeug nicht mit
einem Abschleppfahrzeug mit Kranaufbau
ab.
Vorwärts
Verwenden Sie einen Nachläufer unter
den Hinterrädern.
Rückwärts
Verwenden Sie einen Nachläufer unter
den Vorderrädern.
Wird Ihr Fahrzeug auf einem Tieflader
transportiert, muss es an den in der Abbil-
dung gezeigten Stellen gesichert werden.
Bei Verwendung von Ketten oder Draht-
seilen zur Sicherung des Fahrzeugs müs-
sen die in der Abbildung schattiert
dargestellten Winkel 45° betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug beschädigt
werden könnte.
Abschleppen mit einem
Abschleppfahrzeug mit Kranauf-
bau
Abschleppen mit einem
Abschleppfahrzeug mit Hubbrille
Transport mit einem Tieflader

379
7
-$@-$I@0.@0./.@ &.

7-2. Vorgehen im Notfall
Wenn Störungen auftreten
Ist in einem Notfall kein Abschleppwagen
verfügbar, kann Ihr Fahrzeug vorüberge-
hend mit an den Notabschleppösen sicher
befestigten Abschleppseilen oder
Abschleppketten abgeschleppt werden.
Dies sollte nur auf befestigten Straßen für
kurze Strecken und bei Geschwindigkei-
ten unter 30 km/h erfolgen.
Ein Fahrer muss sich zum Lenken und
Bremsen im Fahrzeug befinden. Darüber
hinaus müssen Räder, Antriebsstrang,
Achsen, Lenkung und Bremsen des Fahr-
zeugs in einwandfreiem Zustand sein.
Damit Ihr Fahrzeug von einem anderen
Fahrzeug abgeschleppt werden kann,
muss an Ihrem Fahrzeug die Not-
abschleppöse angebracht werden. Brin-
gen Sie die Notabschleppöse wie folgt an.
1 Nehmen Sie die Notabschleppöse
heraus. ( S.353)
2 Entfernen Sie die Abschleppösenab-
deckung mit einem Schlitzschrau-
bendreher.
Legen Sie zum Schutz der Karosserie einen Lappen zwischen Schraubendreher und Karos-
serie (siehe Abbildung).
3 Führen Sie die Notabschleppöse in das
Loch ein und ziehen Sie sie von Hand
provisorisch fest.
4 Ziehen Sie die Notabschleppöse mit
einem Radmutternschlüssel oder einer
Hartmetallstange vo llständig fest.
5 Befestigen Sie die Abschleppseile
oder Abschleppketten ordnungsge-
mäß an der Notabschleppöse.
Achten Sie darauf, die Karosserie nicht zu beschädigen.
Abschleppen im Notfall
Vorgehensweise beim Abschlep-
pen im Notfall

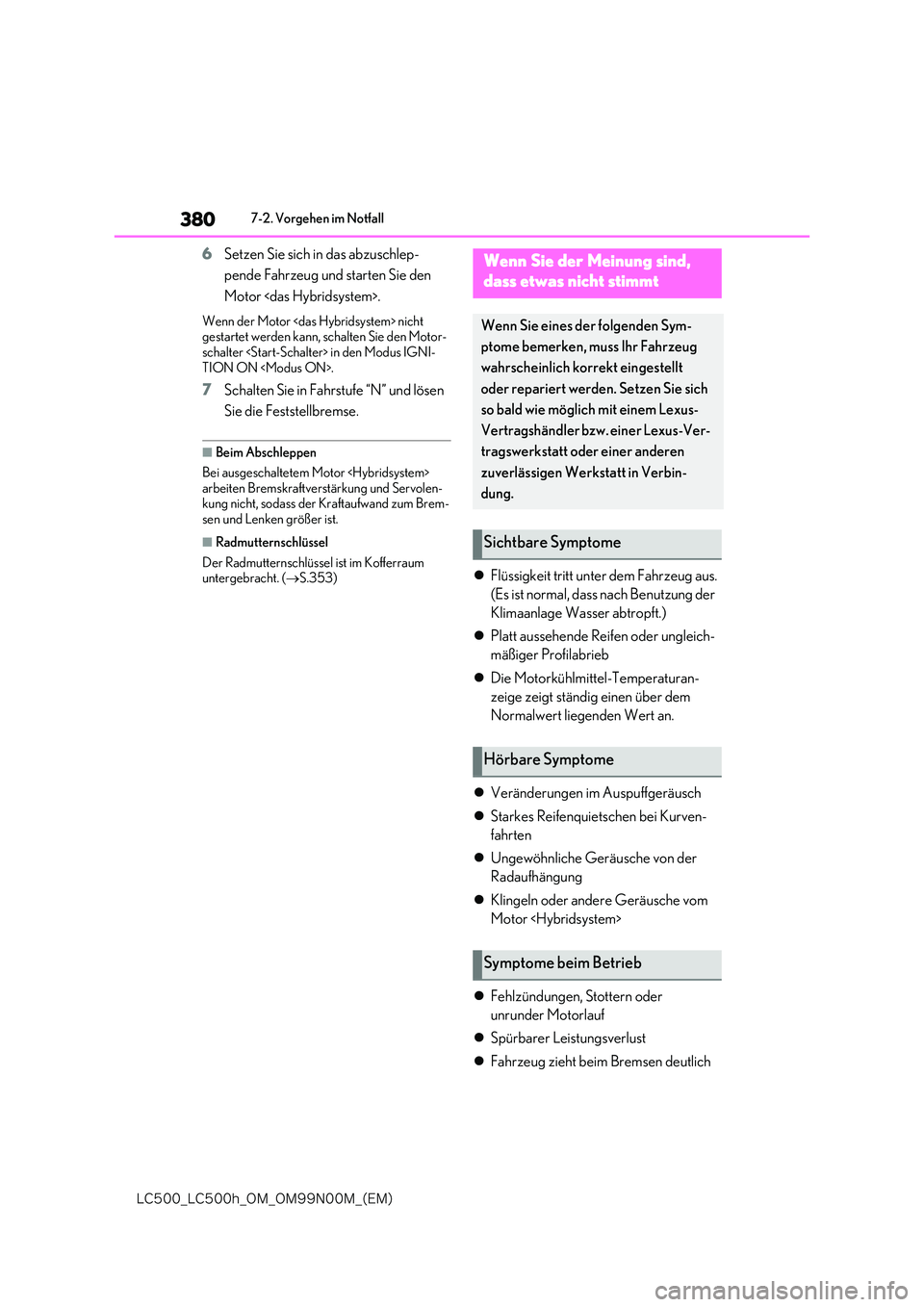

380
-$@-$I@0.@0./.@ &.

7-2. Vorgehen im Notfall
6Setzen Sie sich in das abzuschlep-
pende Fahrzeug und starten Sie den
Motor .
Wenn der Motor nicht gestartet werden kann, schalten Sie den Motor-schalter in den Modus IGNI-
TION ON .
7 Schalten Sie in Fahrstufe “N” und lösen
Sie die Feststellbremse.
■Beim Abschleppen
Bei ausgeschaltetem Motor
arbeiten Bremskraftverstärkung und Servolen- kung nicht, sodass der Kraftaufwand zum Brem-sen und Lenken größer ist.
■Radmutternschlüssel
Der Radmutternschlüssel ist im Kofferraum untergebracht. ( S.353)Flüssigkeit tritt unter dem Fahrzeug aus.
(Es ist normal, dass nach Benutzung der
Klimaanlage Wasser abtropft.)
 Platt aussehende Reifen oder ungleich-
mäßiger Profilabrieb
 Die Motorkühlmittel-Temperaturan-
zeige zeigt ständig einen über dem
Normalwert liegenden Wert an.
 Veränderungen im Auspuffgeräusch
 Starkes Reifenquietschen bei Kurven-
fahrten
 Ungewöhnliche Geräusche von der
Radaufhängung
 Klingeln oder andere Geräusche vom
Motor
 Fehlzündungen, Stottern oder
unrunder Motorlauf
 Spürbarer Leistungsverlust
 Fahrzeug zieht beim Bremsen deutlich
Wenn Sie der Meinung sind,
dass etwas nicht stimmt
Wenn Sie eines der folgenden Sym-
ptome bemerken, muss Ihr Fahrzeug
wahrscheinlich korrekt eingestellt
oder repariert werden. Setzen Sie sich
so bald wie möglich mit einem Lexus-
Vertragshändler bzw. einer Lexus-Ver-
tragswerkstatt oder einer anderen
zuverlässigen Werkstatt in Verbin-
dung.
Sichtbare Symptome
Hörbare Symptome
Symptome beim Betrieb

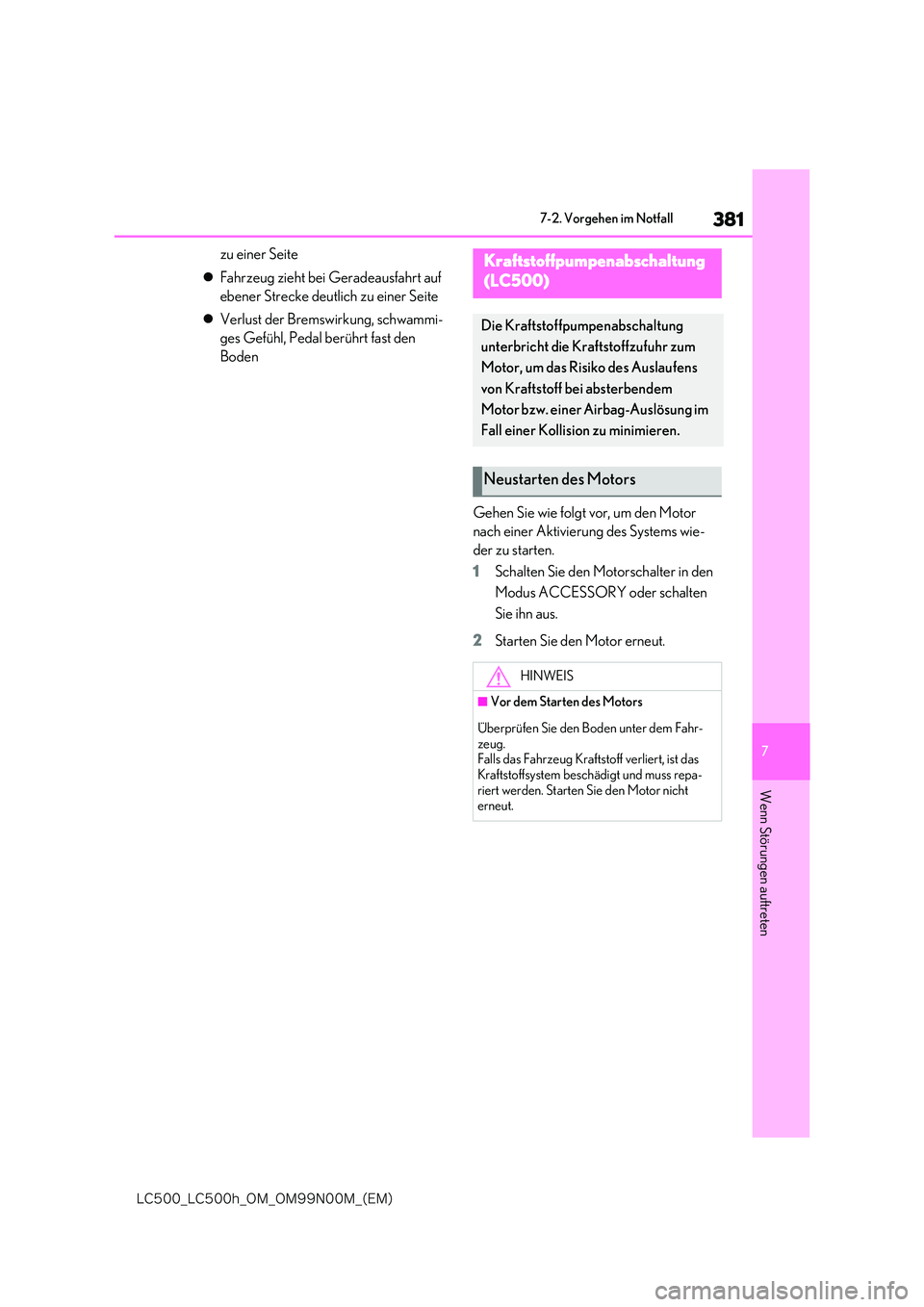

381
7
-$@-$I@0.@0./.@ &.

7-2. Vorgehen im Notfall
Wenn Störungen auftreten
zu einer Seite
 Fahrzeug zieht bei Geradeausfahrt auf
ebener Strecke deutlich zu einer Seite
 Verlust der Bremswirkung, schwammi-
ges Gefühl, Pedal berührt fast den
Boden
Gehen Sie wie folgt vor, um den Motor
nach einer Aktivierung des Systems wie-
der zu starten.
1 Schalten Sie den Motorschalter in den
Modus ACCESSORY oder schalten
Sie ihn aus.
2 Starten Sie den Motor erneut.
Kraftstoffpumpenabschaltung
(LC500)
Die Kraftstoffpumpenabschaltung
unterbricht die Kraftstoffzufuhr zum
Motor, um das Risiko des Auslaufens
von Kraftstoff bei absterbendem
Motor bzw. einer Airbag-Auslösung im
Fall einer Kollision zu minimieren.
Neustarten des Motors
HINWEIS
■Vor dem Starten des Motors
Überprüfen Sie den Boden unter dem Fahr- zeug.Falls das Fahrzeug Kraftstoff verliert, ist das
Kraftstoffsystem beschädigt und muss repa- riert werden. Starten Sie den Motor nicht erneut.

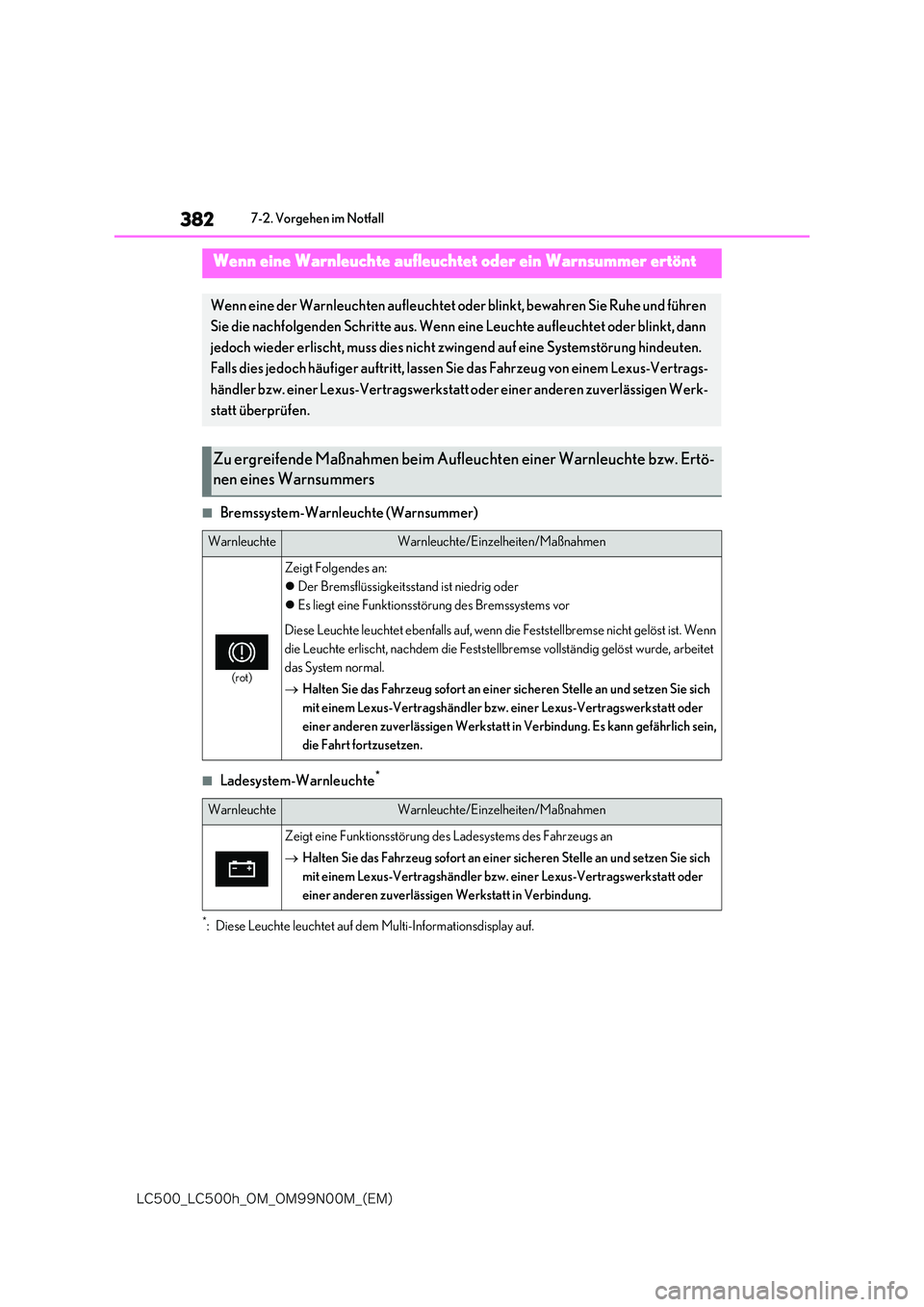

382
-$@-$I@0.@0./.@ &.

7-2. Vorgehen im Notfall
■Bremssystem-Warnleuchte (Warnsummer)
■Ladesystem-Warnleuchte*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
Wenn eine Warnleuchte aufleuchtet oder ein Warnsummer ertönt
Wenn eine der Warnleuchten aufleuchtet oder blinkt, bewahren Sie Ruhe und führen
Sie die nachfolgenden Schritte aus. Wenn eine Leuchte aufleuchtet oder blinkt, dann
jedoch wieder erlischt, muss dies nicht zwingend auf eine Systemstörung hindeuten.
Falls dies jedoch häufiger auftritt, lassen Sie das Fahrzeug von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werk-
statt überprüfen.
Zu ergreifende Maßnahmen beim Aufleuchten einer Warnleuchte bzw. Ertö-
nen eines Warnsummers
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
(rot)
Zeigt Folgendes an:
 Der Bremsflüssigkeitsstand ist niedrig oder
 Es liegt eine Funktionsstörung des Bremssystems vor
Diese Leuchte leuchtet ebenfalls auf, wenn die Feststellbremse nicht gelöst ist. Wenn
die Leuchte erlischt, nachdem die Feststellbremse vollständig gelöst wurde, arbeitet
das System normal.
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und setzen Sie sich
mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in Verbindung. Es kann gefährlich sein,
die Fahrt fortzusetzen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Zeigt eine Funktionsstörung des Ladesystems des Fahrzeugs an
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und setzen Sie sich
mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in Verbindung.

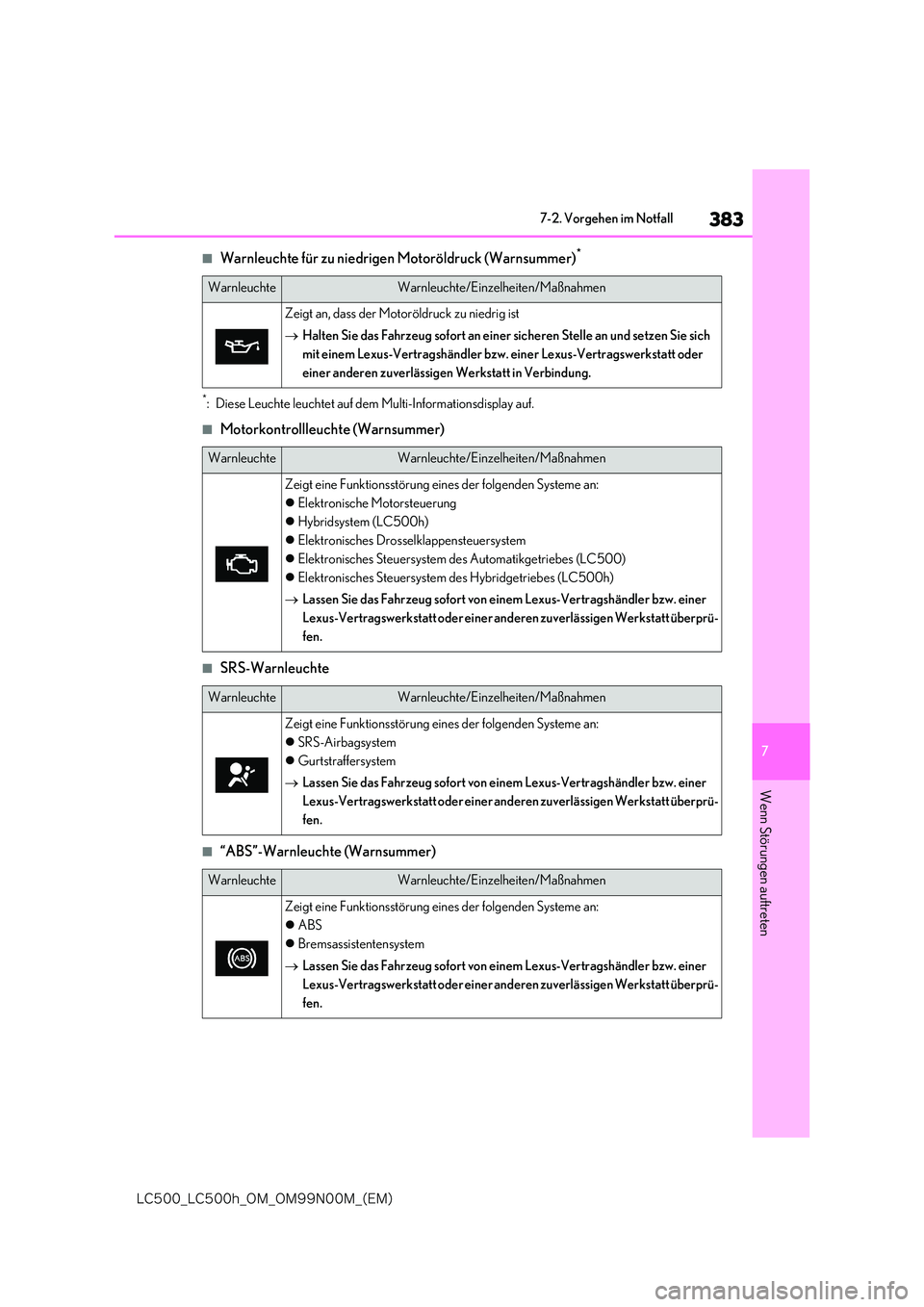

383
7
-$@-$I@0.@0./.@ &.

7-2. Vorgehen im Notfall
Wenn Störungen auftreten
■Warnleuchte für zu niedrigen Motoröldruck (Warnsummer)*
*: Diese Leuchte leuchtet auf dem Multi-Informationsdisplay auf.
■Motorkontrollleuchte (Warnsummer)
■SRS-Warnleuchte
■“ABS”-Warnleuchte (Warnsummer)
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Zeigt an, dass der Motoröldruck zu niedrig ist
 Halten Sie das Fahrzeug sofort an einer sicheren Stelle an und setzen Sie sich
mit einem Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder
einer anderen zuverlässigen Werkstatt in Verbindung.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
 Elektronische Motorsteuerung
 Hybridsystem (LC500h)
 Elektronisches Drosselklappensteuersystem
 Elektronisches Steuersystem des Automatikgetriebes (LC500)
 Elektronisches Steuersystem des Hybridgetriebes (LC500h)
 Lassen Sie das Fahrzeug sofort von einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
 SRS-Airbagsystem
 Gurtstraffersystem
 Lassen Sie das Fahrzeug sofort von einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
Zeigt eine Funktionsstörung eines der folgenden Systeme an:
 ABS
 Bremsassistentensystem
 Lassen Sie das Fahrzeug sofort von einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprü-
fen.

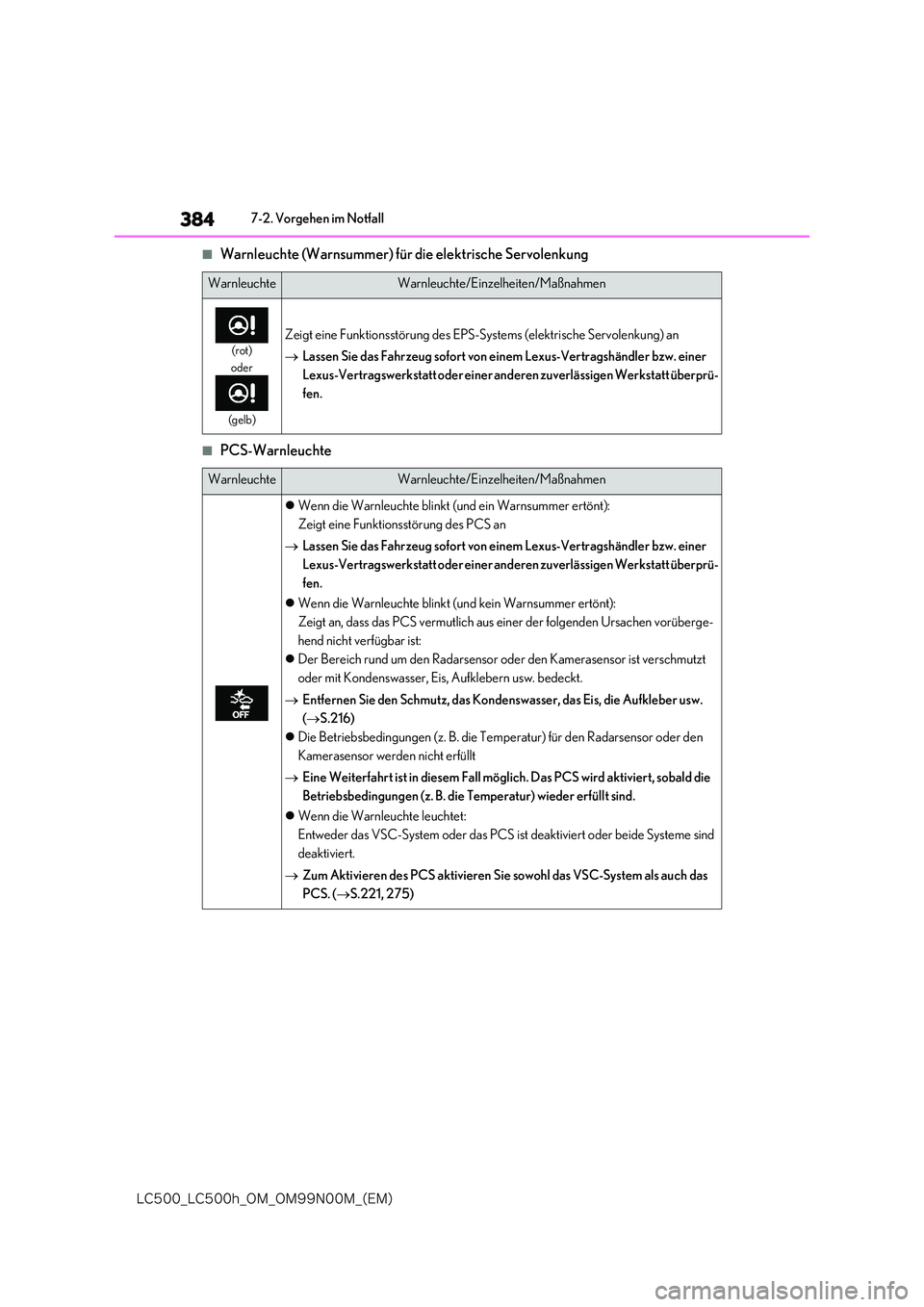

384
-$@-$I@0.@0./.@ &.

7-2. Vorgehen im Notfall
■Warnleuchte (Warnsummer) für die elektrische Servolenkung
■PCS-Warnleuchte
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
(rot)
oder
(gelb)
Zeigt eine Funktionsstörung des EPS- Systems (elektrische Servolenkung) an
 Lassen Sie das Fahrzeug sofort von einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprü-
fen.
WarnleuchteWarnleuchte/Einzelheiten/Maßnahmen
 Wenn die Warnleuchte blinkt (und ein Warnsummer ertönt):
Zeigt eine Funktionsstörung des PCS an
 Lassen Sie das Fahrzeug sofort von einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt überprü-
fen.
 Wenn die Warnleuchte blinkt (und kein Warnsummer ertönt):
Zeigt an, dass das PCS vermutlich aus einer der folgenden Ursachen vorüberge-
hend nicht verfügbar ist:
 Der Bereich rund um den Radarsensor oder den Kamerasensor ist verschmutzt
oder mit Kondenswasser, Eis, Aufklebern usw. bedeckt.
 Entfernen Sie den Schmutz, das Kondenswasser, das Eis, die Aufkleber usw.
( S.216)
 Die Betriebsbedingungen (z. B. die Temperatur) für den Radarsensor oder den
Kamerasensor werden nicht erfüllt
 Eine Weiterfahrt ist in diesem Fall möglich. Das PCS wird aktiviert, sobald die
Betriebsbedingungen (z. B. die Temperatur) wieder erfüllt sind.
 Wenn die Warnleuchte leuchtet:
Entweder das VSC-System oder das PCS ist deaktiviert oder beide Systeme sind
deaktiviert.
 Zum Aktivieren des PCS aktivieren Sie sowohl das VSC-System als auch das
PCS. ( S.221, 275)
