2018 Lexus LC500h lexus LC500h 2018 Betriebsanleitung (in German)

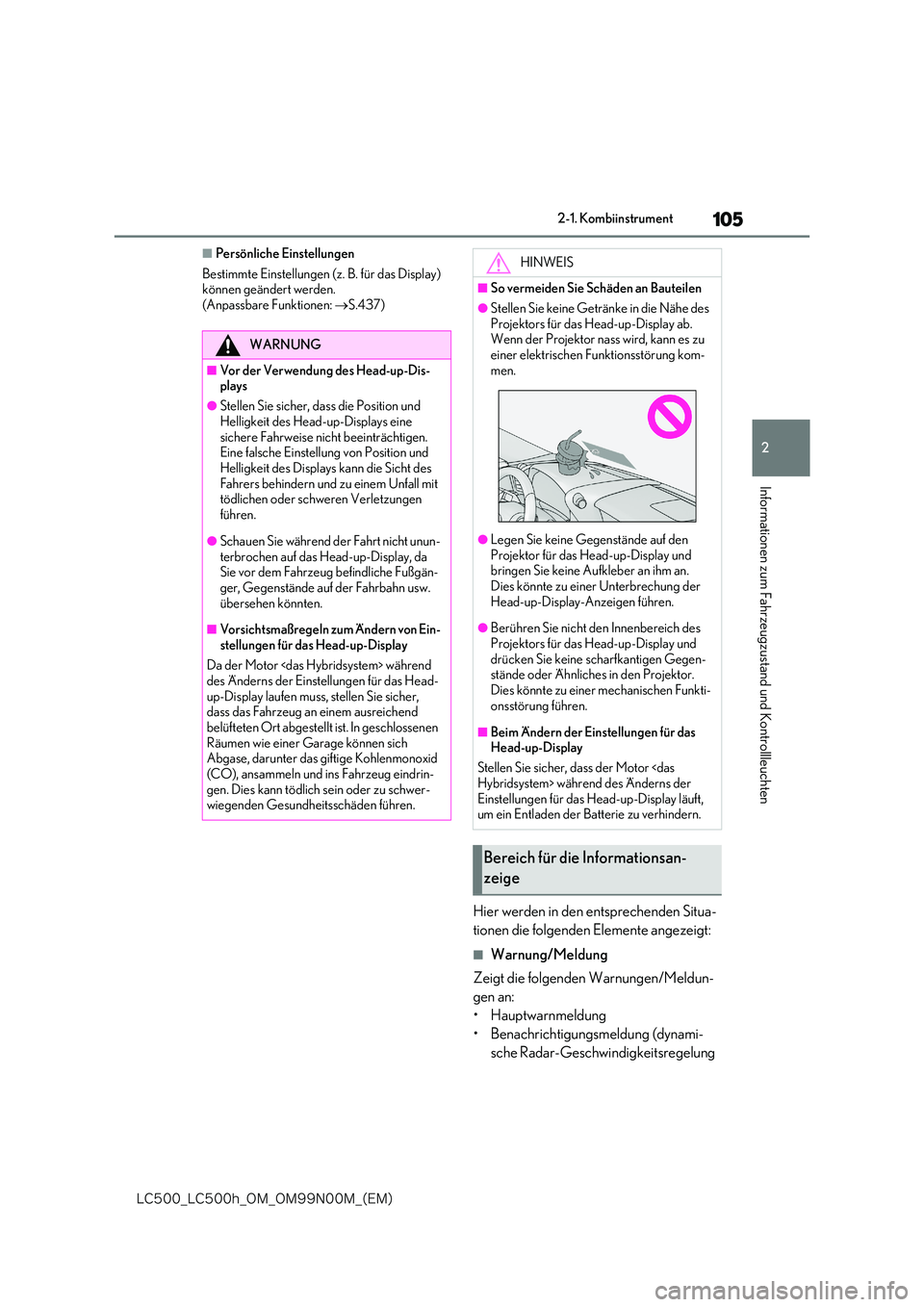

105
2
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
Informationen zum Fahrzeugzustand und Kontrollleuchten
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. für das Display) können geändert werden. (Anpassbare Funktionen: S.437)
Hier werden in den entsprechenden Situa-
tionen die folgenden Elemente angezeigt:
■Warnung/Meldung
Zeigt die folgenden Warnungen/Meldun-
gen an:
•Hauptwarnmeldung
• Benachrichtigungsmeldung (dynami-
sche Radar-Geschwindigkeitsregelung
WARNUNG
■Vor der Verwendung des Head-up-Dis- plays
●Stellen Sie sicher, dass die Position und
Helligkeit des Head-up-Displays eine sichere Fahrweise nicht beeinträchtigen. Eine falsche Einstellung von Position und
Helligkeit des Displays kann die Sicht des Fahrers behindern und zu einem Unfall mit tödlichen oder schweren Verletzungen
führen.
●Schauen Sie während der Fahrt nicht unun-
terbrochen auf das Head-up-Display, da Sie vor dem Fahrzeug befindliche Fußgän-ger, Gegenstände auf der Fahrbahn usw.
übersehen könnten.
■Vorsichtsmaßregeln zum Ändern von Ein-
stellungen für das Head-up-Display
Da der Motor während des Änderns der Einstellungen für das Head-
up-Display laufen muss, stellen Sie sicher, dass das Fahrzeug an einem ausreichend belüfteten Ort abgestellt ist. In geschlossenen
Räumen wie einer Garage können sich Abgase, darunter das giftige Kohlenmonoxid (CO), ansammeln und ins Fahrzeug eindrin-
gen. Dies kann tödlich sein oder zu schwer- wiegenden Gesundheitsschäden führen.
HINWEIS
■So vermeiden Sie Schäden an Bauteilen
●Stellen Sie keine Getränke in die Nähe des
Projektors für das Head-up-Display ab. Wenn der Projektor nass wird, kann es zu einer elektrischen Funktionsstörung kom-
men.
●Legen Sie keine Gegenstände auf den
Projektor für das Head-up-Display und bringen Sie keine Aufkleber an ihm an. Dies könnte zu einer Unterbrechung der
Head-up-Display-Anzeigen führen.
●Berühren Sie nicht den Innenbereich des
Projektors für das Head-up-Display und drücken Sie keine scharfkantigen Gegen-stände oder Ähnliches in den Projektor.
Dies könnte zu einer mechanischen Funkti- onsstörung führen.
■Beim Ändern der Einstellungen für das Head-up-Display
Stellen Sie sicher, dass der Motor Hybridsystem> während des Änderns der Einstellungen für das Head-up-Display läuft, um ein Entladen der Batterie zu verhindern.
Bereich für die Informationsan-
zeige

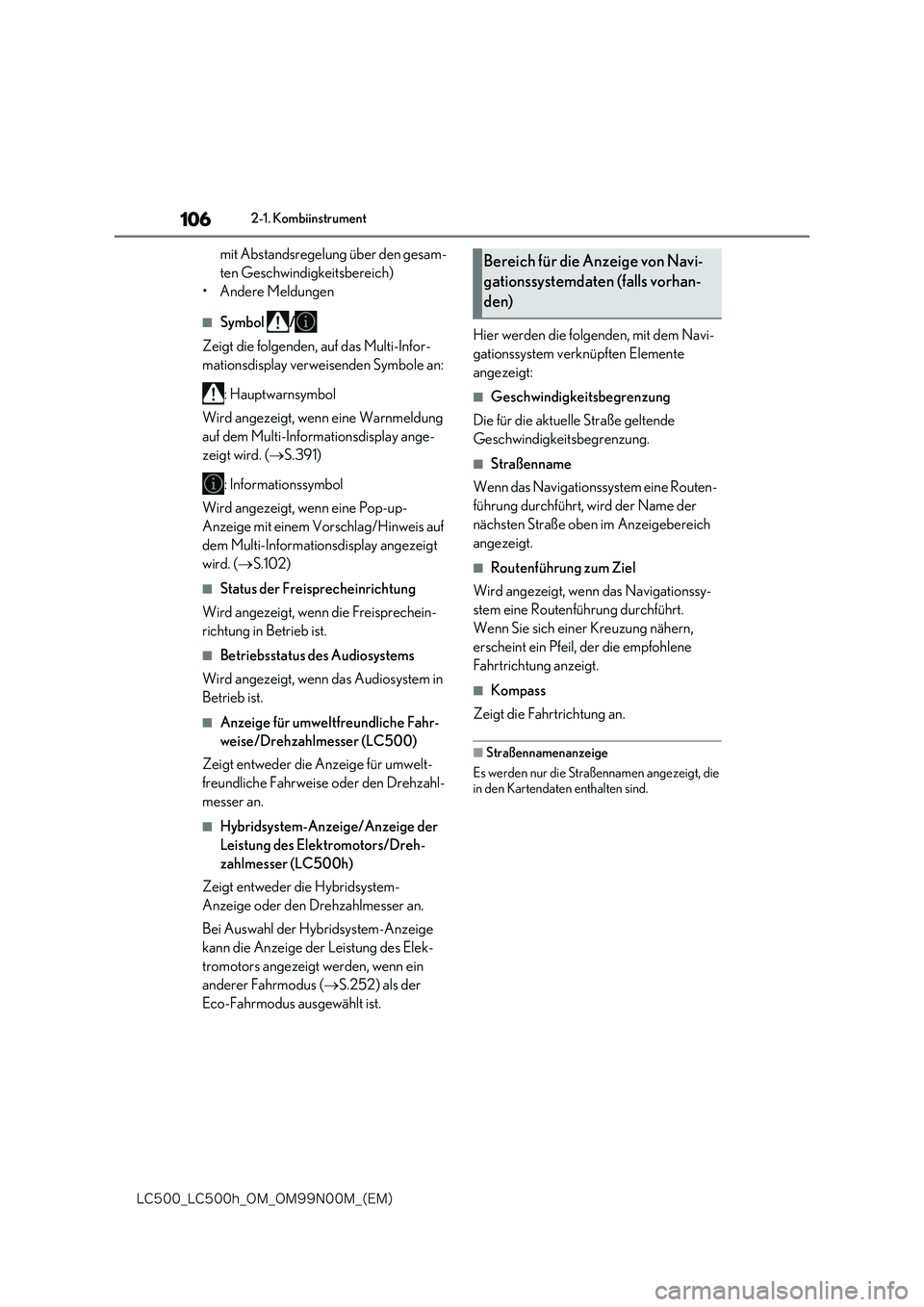

106
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
mit Abstandsregelung über den gesam-
ten Geschwindigkeitsbereich)
• Andere Meldungen
■Symbol /
Zeigt die folgenden, auf das Multi-Infor-
mationsdisplay verweisenden Symbole an:
: Hauptwarnsymbol
Wird angezeigt, wenn eine Warnmeldung
auf dem Multi-Informationsdisplay ange-
zeigt wird. ( S.391)
: Informationssymbol
Wird angezeigt, wenn eine Pop-up-
Anzeige mit einem Vorschlag/Hinweis auf
dem Multi-Informationsdisplay angezeigt
wird. ( S.102)
■Status der Freisprecheinrichtung
Wird angezeigt, wenn die Freisprechein-
richtung in Betrieb ist.
■Betriebsstatus des Audiosystems
Wird angezeigt, wenn das Audiosystem in
Betrieb ist.
■Anzeige für umweltfreundliche Fahr-
weise/Drehzahlmesser (LC500)
Zeigt entweder die Anzeige für umwelt-
freundliche Fahrweise oder den Drehzahl-
messer an.
■Hybridsystem-Anzeige/Anzeige der
Leistung des Elektromotors/Dreh-
zahlmesser (LC500h)
Zeigt entweder die Hybridsystem-
Anzeige oder den Drehzahlmesser an.
Bei Auswahl der Hybridsystem-Anzeige
kann die Anzeige der Leistung des Elek-
tromotors angezeigt werden, wenn ein
anderer Fahrmodus ( S.252) als der
Eco-Fahrmodus ausgewählt ist.
Hier werden die folgenden, mit dem Navi-
gationssystem verknüpften Elemente
angezeigt:
■Geschwindigkeitsbegrenzung
Die für die aktuelle Straße geltende
Geschwindigkeitsbegrenzung.
■Straßenname
Wenn das Navigationssystem eine Routen-
führung durchführt, wird der Name der
nächsten Straße oben im Anzeigebereich
angezeigt.
■Routenführung zum Ziel
Wird angezeigt, wenn das Navigationssy-
stem eine Routenführung durchführt.
Wenn Sie sich einer Kreuzung nähern,
erscheint ein Pfeil, der die empfohlene
Fahrtrichtung anzeigt.
■Kompass
Zeigt die Fahrtrichtung an.
■Straßennamenanzeige
Es werden nur die Straßennamen angezeigt, die in den Kartendaten enthalten sind.
Bereich für die Anzeige von Navi-
gationssystemdaten (falls vorhan-
den)

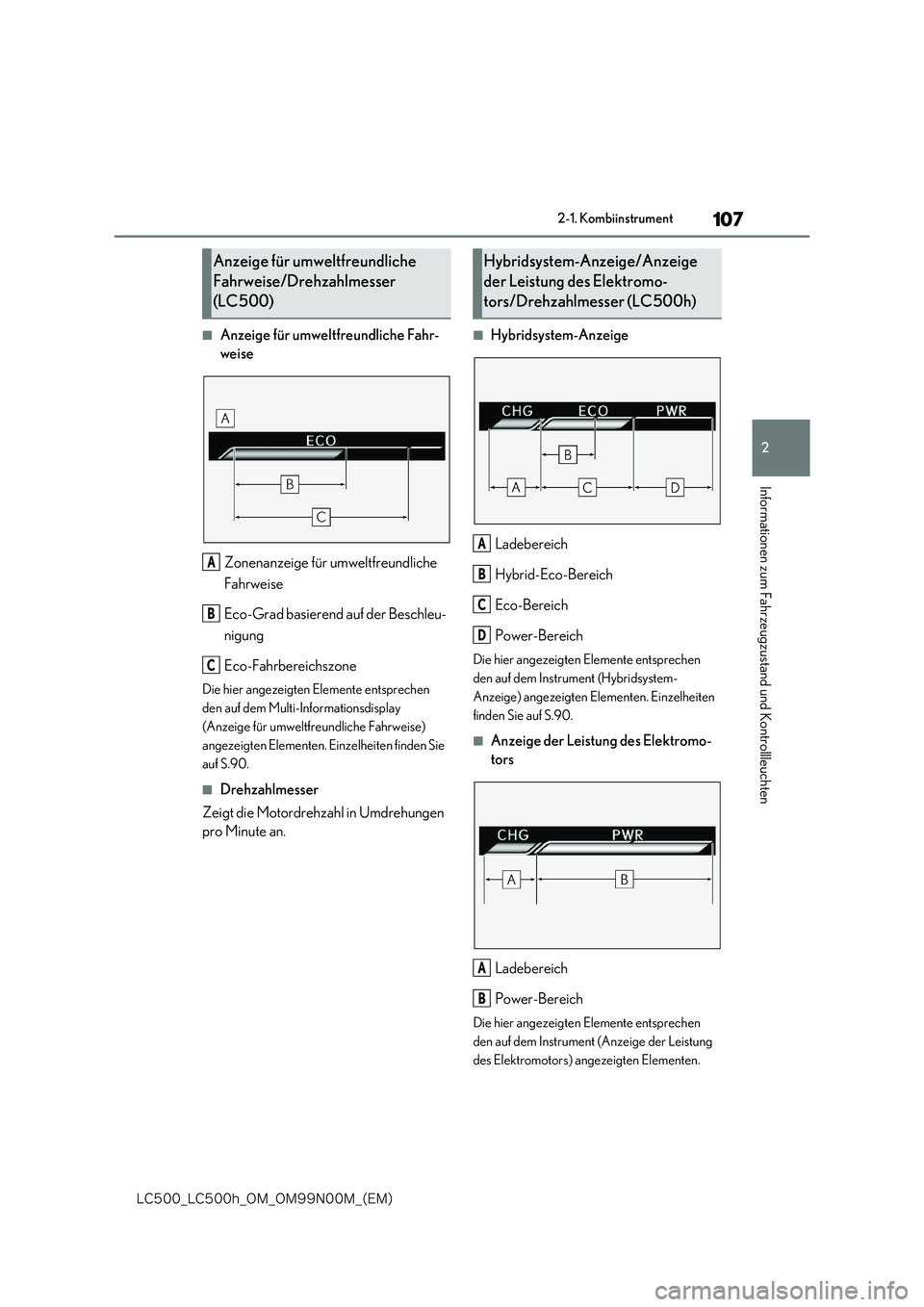

107
2
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
Informationen zum Fahrzeugzustand und Kontrollleuchten
■Anzeige für umweltfreundliche Fahr-
weise
Zonenanzeige für umweltfreundliche
Fahrweise
Eco-Grad basierend auf der Beschleu-
nigung
Eco-Fahrbereichszone
Die hier angezeigten Elemente entsprechen
den auf dem Multi-Informationsdisplay
(Anzeige für umweltfreundliche Fahrweise)
angezeigten Elementen. Einzelheiten finden Sie
auf S.90.
■Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen
pro Minute an.
■Hybridsystem-Anzeige
Ladebereich
Hybrid-Eco-Bereich
Eco-Bereich
Power-Bereich
Die hier angezeigten Elemente entsprechen
den auf dem Instrument (Hybridsystem-
Anzeige) angezeigten Elementen. Einzelheiten
finden Sie auf S.90.
■Anzeige der Leistung des Elektromo-
tors
Ladebereich
Power-Bereich
Die hier angezeigten Elemente entsprechen
den auf dem Instrument (Anzeige der Leistung
des Elektromotors) angezeigten Elementen.
Anzeige für umweltfreundliche
Fahrweise/Drehzahlmesser
(LC500)
A
B
C
Hybridsystem-Anzeige/Anzeige
der Leistung des Elektromo-
tors/Drehzahlmesser (LC500h)
A
B
C
D
A
B

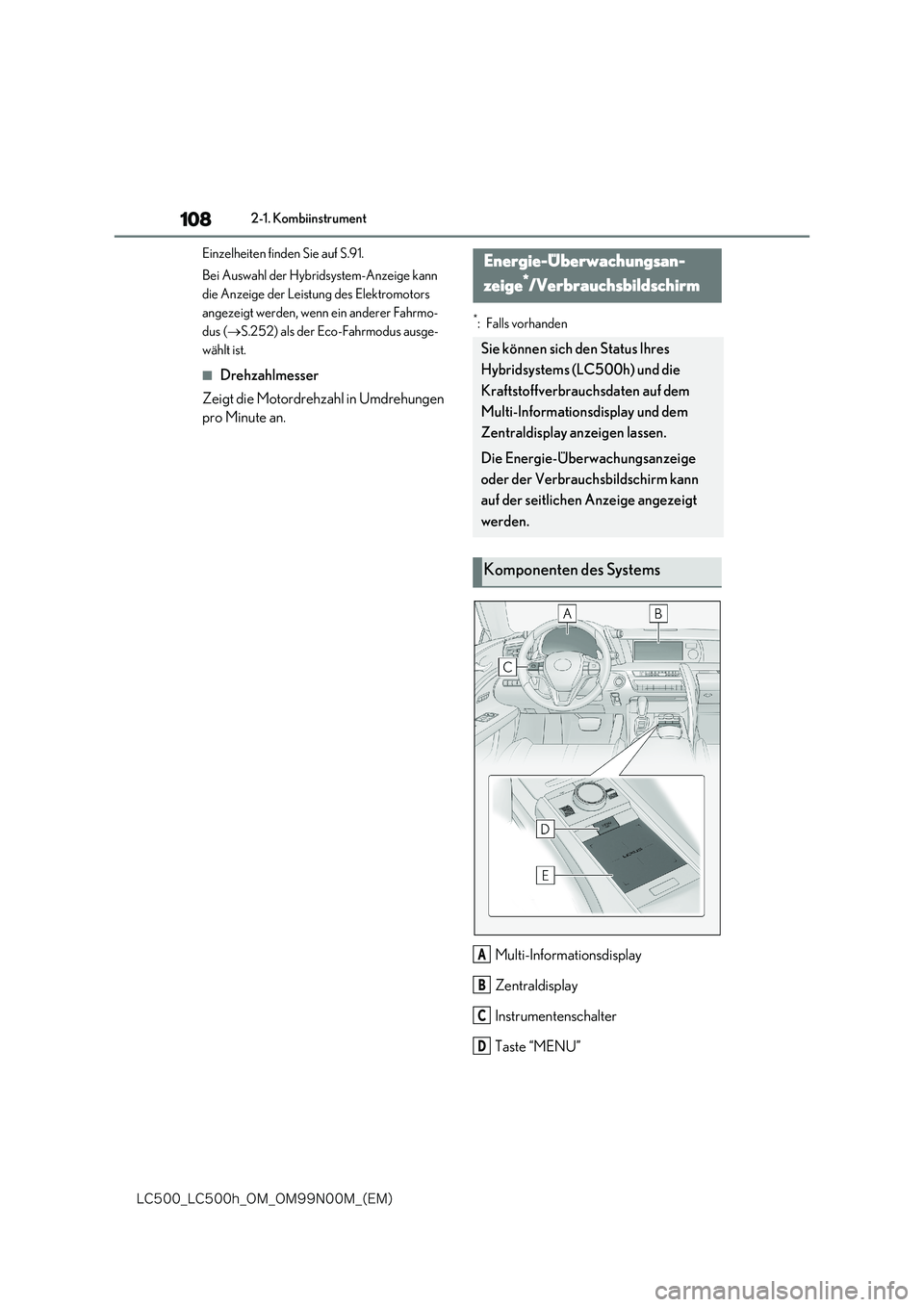

108
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
Einzelheiten finden Sie auf S.91.
Bei Auswahl der Hybridsystem-Anzeige kann
die Anzeige der Leistung des Elektromotors
angezeigt werden, wenn ein anderer Fahrmo-
dus ( S.252) als der Eco-Fahrmodus ausge-
wählt ist.
■Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen
pro Minute an.
*: Falls vorhanden
Multi-Informationsdisplay
Zentraldisplay
Instrumentenschalter
Taste “MENU”
Energie-Überwachungsan-
zeige*/Verbrauchsbildschirm
Sie können sich den Status Ihres
Hybridsystems (LC500h) und die
Kraftstoffverbrauchsdaten auf dem
Multi-Informationsdisplay und dem
Zentraldisplay anzeigen lassen.
Die Energie-Überwachungsanzeige
oder der Verbrauchsbildschirm kann
auf der seitlichen Anzeige angezeigt
werden.
Komponenten des Systems
A
B
C
D

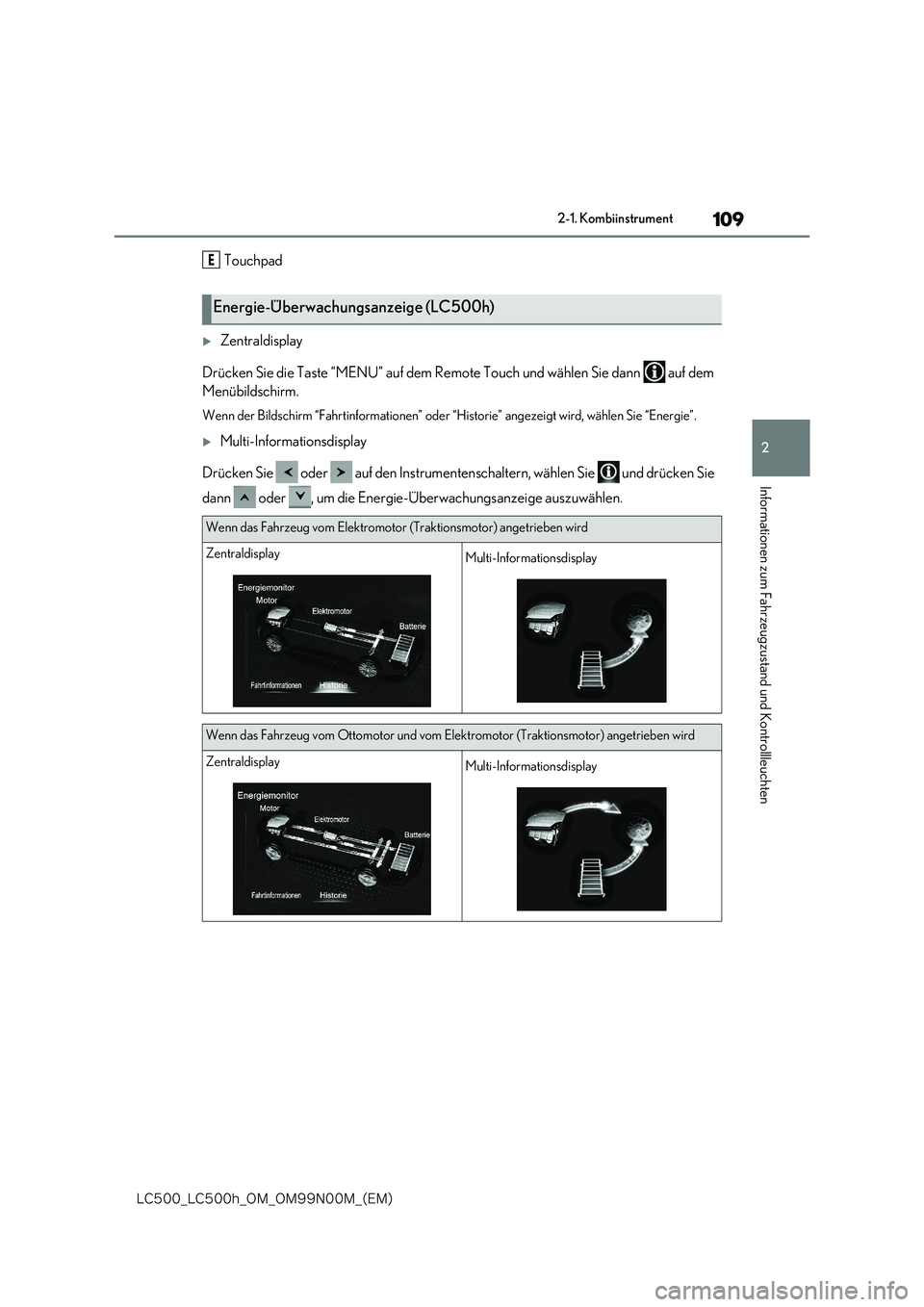

109
2
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
Informationen zum Fahrzeugzustand und Kontrollleuchten
Touchpad
Zentraldisplay
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann auf dem
Menübildschirm.
Wenn der Bildschirm “Fahrtinformationen” oder “Historie” angezeigt wird, wählen Sie “Energie”.
Multi-Informationsdisplay
Drücken Sie oder auf den Instrumenten schaltern, wählen Sie und drücken Sie
dann oder , um die Energie-Überwachungsanzeige auszuwählen.
E
Energie-Überwachungsanzeige (LC500h)
Wenn das Fahrzeug vom Elektromotor (Traktionsmotor) angetrieben wird
ZentraldisplayMulti-Informationsdisplay
Wenn das Fahrzeug vom Ottomotor und vom Elek tromotor (Traktionsmotor) angetrieben wird
ZentraldisplayMulti-Informationsdisplay

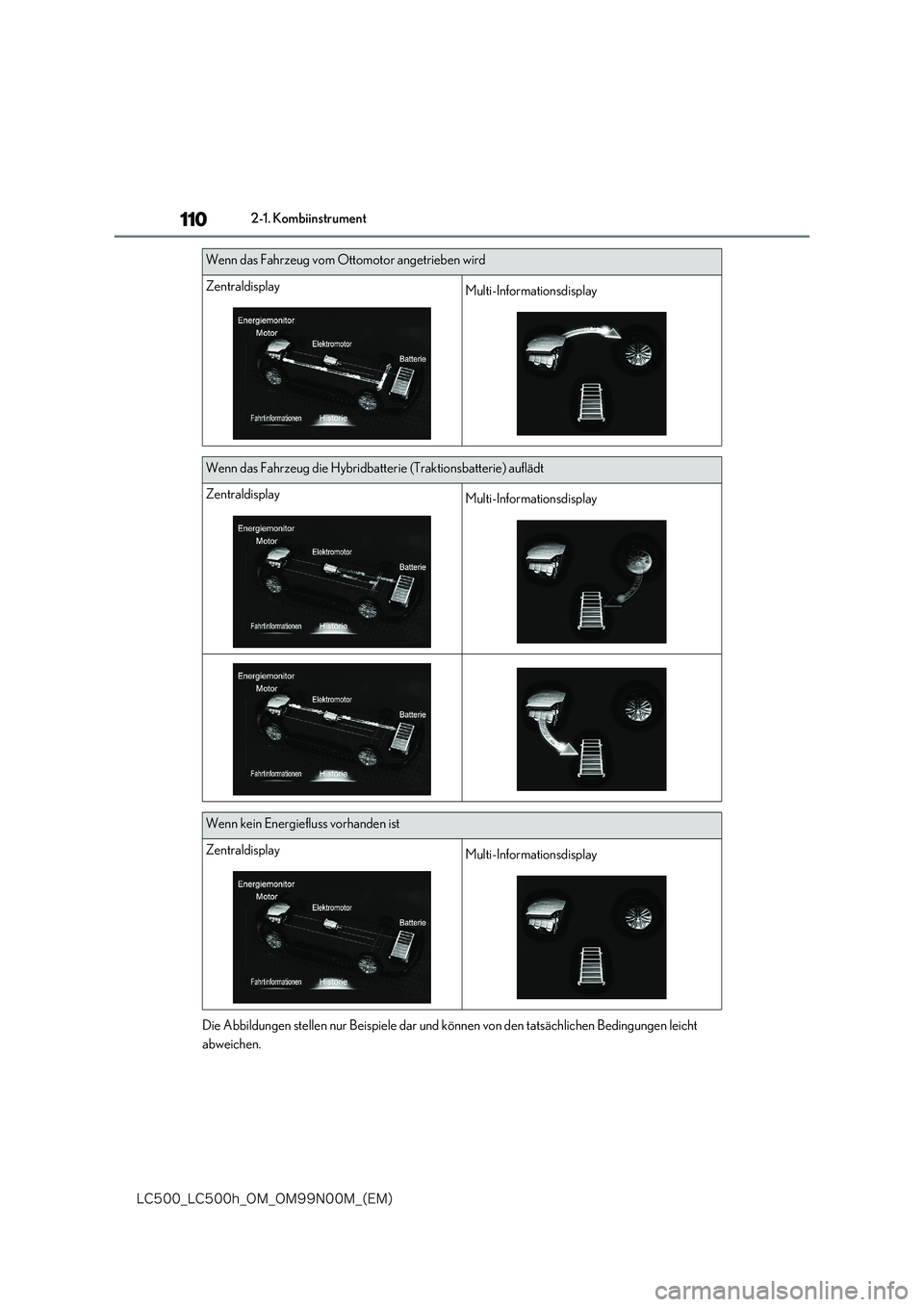

110
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
Die Abbildungen stellen nur Beispiele dar und können von den tatsächlichen Bedingungen leicht
abweichen.
Wenn das Fahrzeug vom Ottomotor angetrieben wird
ZentraldisplayMulti-Informationsdisplay
Wenn das Fahrzeug die Hybridbatterie (Traktionsbatterie) auflädt
ZentraldisplayMulti-Informationsdisplay
Wenn kein Energiefluss vorhanden ist
ZentraldisplayMulti-Informationsdisplay

111
2
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
Informationen zum Fahrzeugzustand und Kontrollleuchten
■Ladezustand der Hybridbatterie
(Traktionsbatterie)
Zentraldisplay
Niedrig
Hoch
Multi-Informationsdisplay
Niedrig
Hoch
Die Abbildungen stellen nur Beispiele dar und
können von den tatsächlichen Bedingungen
leicht abweichen.
Drücken Sie die Taste “MENU” auf dem
Remote Touch, wählen Sie dann auf
dem Menübildschirm und anschließend
“Fahrtinformationen” oder “Historie”.
■Fahrtinformationen
Falls ein anderer Bildschirm als “Fahrtinfor-
mationen” angezeigt wird, wählen Sie
“Fahrtinformationen”.
Rücksetzen der Verbrauchsdaten
Kraftstoffverbrauch in den letzten
15 Minuten
Momentaner Kraftstoffverbrauch
In den letzten 15 Minuten zurückge-
wonnene Energie (LC500h)
Ein Symbol steht für jeweils 50 Wh. Bis zu
5 Symbole werden angezeigt.
Durchschnittsgeschwindigkeit seit
dem Starten des Motors stems>
Verstrichene Zeit seit dem Starten des
Motors
Reichweite
Der durchschnittliche Kraftstoffverbrauch der
letzten 15 Minuten ist farblich in frühere Durch-
schnittswerte und Durchschnittswerte seit dem
letzten Schalten des Motorschalters Schalters> in den Modus IGNITION ON
unterteilt. Verwenden Sie den
angezeigten durchschnittlichen Kraftstoffver-
brauch als Richtwert.
Die Abbildung stellt nur ein Beispiel dar und
kann von den tatsächlichen Bedingungen leicht
abweichen.
Verbrauch
A
B
A
B
A
B
C
D
E
F
G

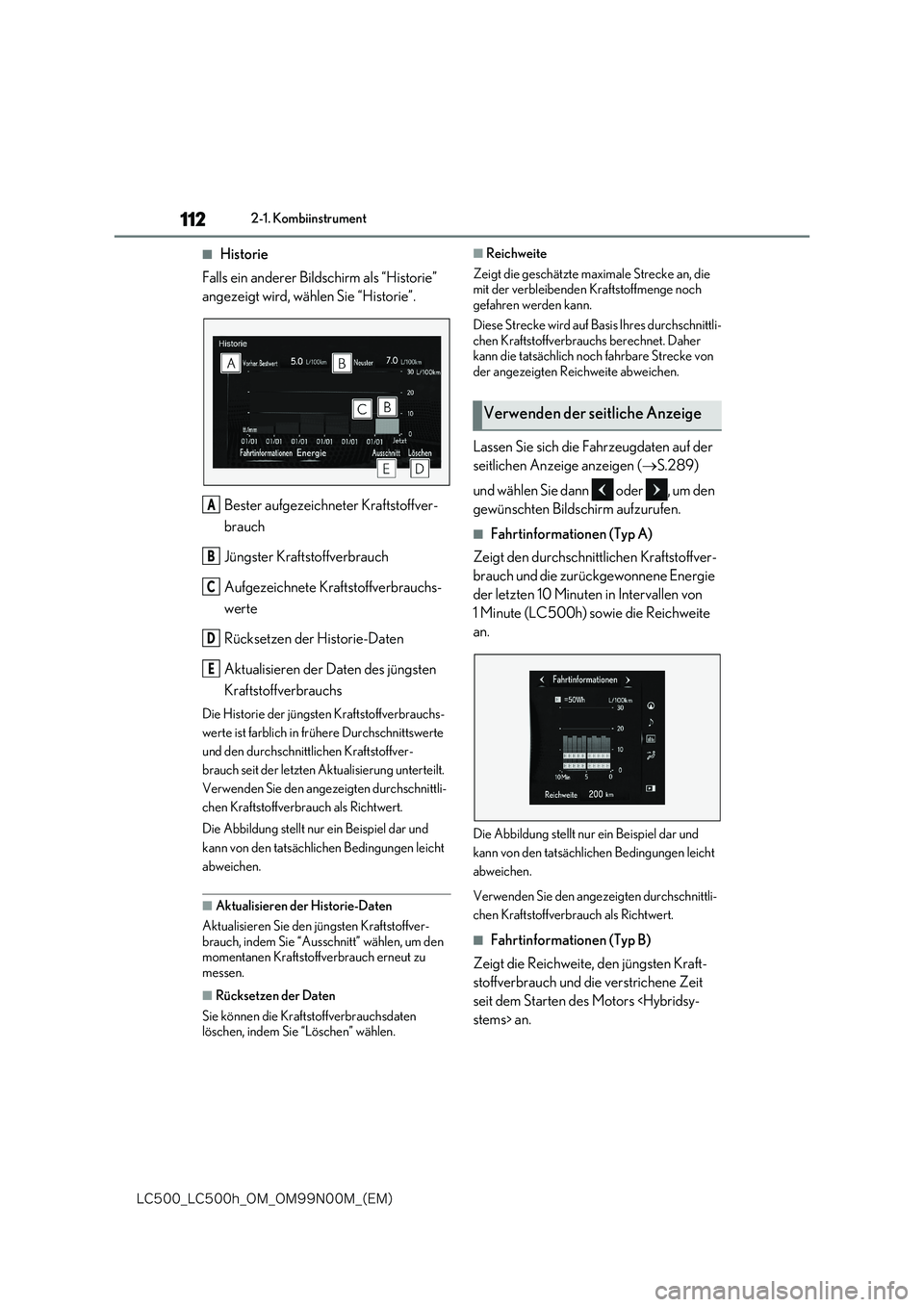

112
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
■Historie
Falls ein anderer Bildschirm als “Historie”
angezeigt wird, wählen Sie “Historie”.
Bester aufgezeichneter Kraftstoffver-
brauch
Jüngster Kraftstoffverbrauch
Aufgezeichnete Kraftstoffverbrauchs-
werte
Rücksetzen der Historie-Daten
Aktualisieren der Daten des jüngsten
Kraftstoffverbrauchs
Die Historie der jüngsten Kraftstoffverbrauchs-
werte ist farblich in frühere Durchschnittswerte
und den durchschnittlichen Kraftstoffver-
brauch seit der letzten Aktualisierung unterteilt.
Verwenden Sie den angezeigten durchschnittli-
chen Kraftstoffverbrauch als Richtwert.
Die Abbildung stellt nur ein Beispiel dar und
kann von den tatsächlichen Bedingungen leicht
abweichen.
■Aktualisieren der Historie-Daten
Aktualisieren Sie den jüngsten Kraftstoffver-
brauch, indem Sie “Ausschnitt” wählen, um den momentanen Kraftstoffverbrauch erneut zu messen.
■Rücksetzen der Daten
Sie können die Kraftstoffverbrauchsdaten löschen, indem Sie “Löschen” wählen.
■Reichweite
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraftstoffmenge noch gefahren werden kann.
Diese Strecke wird auf Basis Ihres durchschnittli- chen Kraftstoffverbrauchs berechnet. Daher kann die tatsächlich noch fahrbare Strecke von
der angezeigten Reichweite abweichen.
Lassen Sie sich die Fahrzeugdaten auf der
seitlichen Anzeige anzeigen ( S.289)
und wählen Sie dann oder , um den
gewünschten Bildschirm aufzurufen.
■Fahrtinformationen (Typ A)
Zeigt den durchschnittlichen Kraftstoffver-
brauch und die zurückgewonnene Energie
der letzten 10 Minuten in Intervallen von
1 Minute (LC500h) sowie die Reichweite
an.
Die Abbildung stellt nur ein Beispiel dar und
kann von den tatsächlichen Bedingungen leicht
abweichen.
Verwenden Sie den angezeigten durchschnittli-
chen Kraftstoffverbr auch als Richtwert.
■Fahrtinformationen (Typ B)
Zeigt die Reichweite, den jüngsten Kraft-
stoffverbrauch und die verstrichene Zeit
seit dem Starten des Motors stems> an.
A
B
C
D
E
Verwenden der seitliche Anzeige
