2018 Lexus LC500h lexus LC500h 2018 Betriebsanleitung (in German)

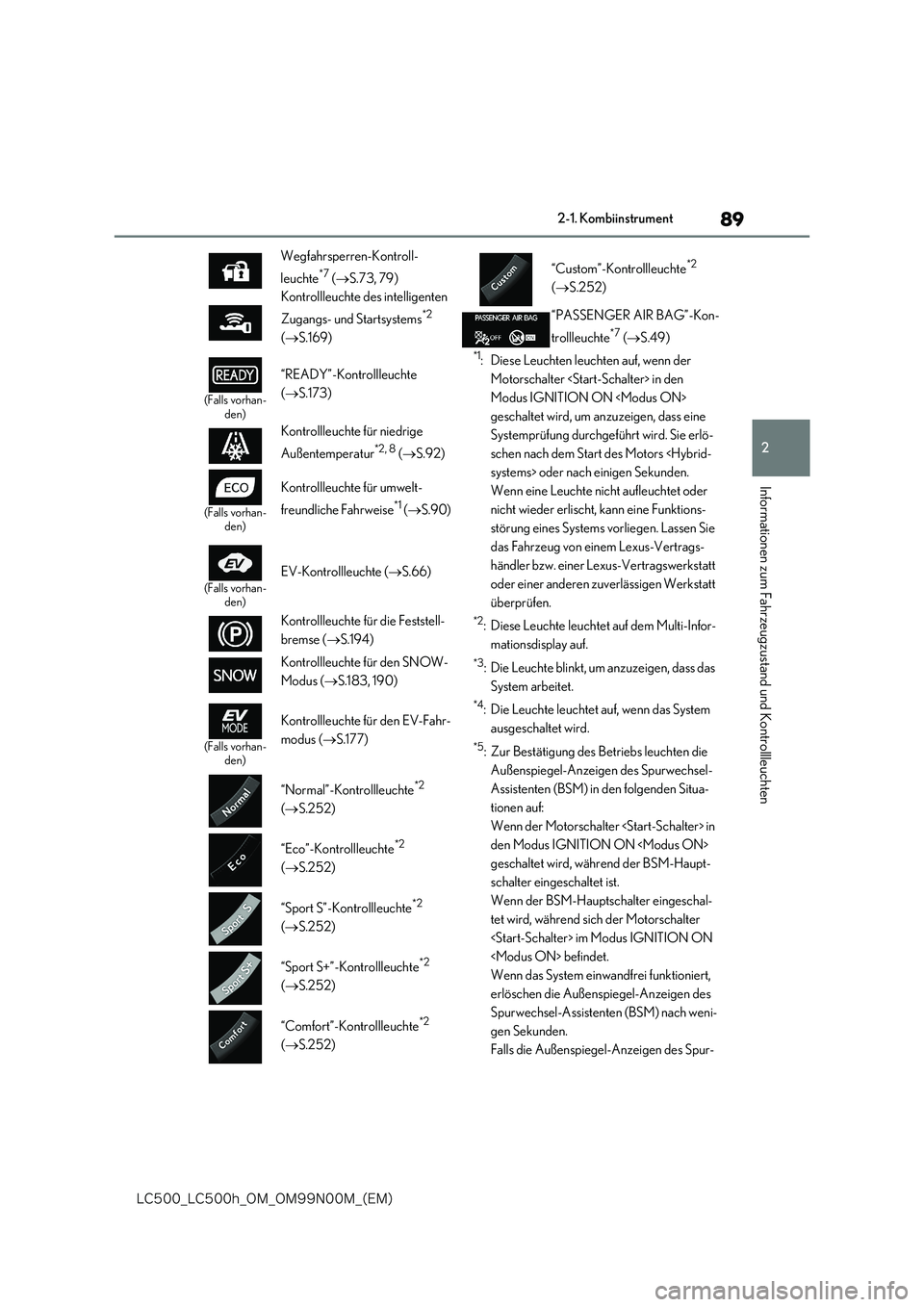

89
2
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
Informationen zum Fahrzeugzustand und Kontrollleuchten
*1: Diese Leuchten leuchten auf, wenn der
Motorschalter in den
Modus IGNITION ON
geschaltet wird, um anzuzeigen, dass eine
Systemprüfung durchgeführt wird. Sie erlö-
schen nach dem Start des Motors systems> oder nach einigen Sekunden.
Wenn eine Leuchte nicht aufleuchtet oder
nicht wieder erlischt, kann eine Funktions-
störung eines Systems vorliegen. Lassen Sie
das Fahrzeug von einem Lexus-Vertrags-
händler bzw. einer Lexus-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt
überprüfen.
*2: Diese Leuchte leuchtet auf dem Multi-Infor-
mationsdisplay auf.
*3: Die Leuchte blinkt, um anzuzeigen, dass das
System arbeitet.
*4: Die Leuchte leuchtet auf, wenn das System
ausgeschaltet wird.
*5: Zur Bestätigung des Betriebs leuchten die
Außenspiegel-Anzeigen des Spurwechsel-
Assistenten (BSM) in den folgenden Situa-
tionen auf:
Wenn der Motorschalter in
den Modus IGNITION ON
geschaltet wird, während der BSM-Haupt-
schalter eingeschaltet ist.
Wenn der BSM-Hauptschalter eingeschal-
tet wird, während sich der Motorschalter
im Modus IGNITION ON
befindet.
Wenn das System einwandfrei funktioniert,
erlöschen die Außenspiegel-Anzeigen des
Spurwechsel-Assistenten (BSM) nach weni-
gen Sekunden.
Falls die Außenspiegel-Anzeigen des Spur-
Wegfahrsperren-Kontroll-
leuchte*7 ( S.73, 79)
Kontrollleuchte des intelligenten
Zugangs- und Startsystems*2
( S.169)
(Falls vorhan- den)
“READY”-Kontrollleuchte
( S.173)
Kontrollleuchte für niedrige
Außentemperatur*2, 8 ( S.92)
(Falls vorhan- den)
Kontrollleuchte für umwelt-
freundliche Fahrweise*1 ( S.90)
(Falls vorhan- den)
EV-Kontrollleuchte ( S.66)
Kontrollleuchte für die Feststell-
bremse ( S.194)
Kontrollleuchte für den SNOW-
Modus ( S.183, 190)
(Falls vorhan- den)
Kontrollleuchte für den EV-Fahr-
modus ( S.177)
“Normal”-Kontrollleuchte*2
( S.252)
“Eco”-Kontrollleuchte*2
( S.252)
“Sport S”-Kontrollleuchte*2
( S.252)
“Sport S+”-Kontrollleuchte*2
( S.252)
“Comfort”-Kontrollleuchte*2
( S.252)
“Custom”-Kontrollleuchte*2
( S.252)
“PASSENGER AIR BAG”-Kon-
trollleuchte*7 ( S.49)

90
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
wechsel-Assistenten (BSM) nicht aufleuch-
ten oder nicht erlöschen, liegt
möglicherweise eine Funktionsstörung des
Systems vor.
Lassen Sie das Fahrzeug in diesem Fall von
einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer ande-
ren zuverlässigen Werkstatt überprüfen.
*6: Diese Leuchte leuchtet auf den Außenspie-
geln auf.
*7: Diese Leuchte leuchtet auf der Mittelkon-
sole auf.
*8: Wenn die Außentemperatur ca. 3 °C oder
weniger beträgt, blinkt die Kontrollleuchte
ungefähr 10 Sekunden lang und leuchtet
dann dauerhaft.
■Anzeige für umweltfreundliche Fahrweise (LC500)
Kontrollleuchte für umweltfreundliche Fahr-
weise
Während eines umweltfreundlichen Beschleuni-
gungsvorgangs (Eco-Fahrt) leuchtet die Kon-
trollleuchte für umweltfreundliche Fahrweise auf.
Wenn die Beschleunigung die Eco-Fahrbe-
reichszone überschreitet oder wenn das Fahr-
zeug angehalten wird, erlischt die Leuchte.
Sie können die Anzeige für umweltfreundliche
Fahrweise auf dem Multi-Informationsdisplay
aktivieren. ( S.96)
Zonenanzeige für umweltfreundliche Fahr-
weise
Zeigt die Eco-Fahrbereichszone mit dem
momentanen Eco-Grad basierend auf der
Beschleunigung an.
Eco-Grad basierend auf der Beschleuni-
gung
Der die Eco-Fahrbereichszone überschreitende
Teil leuchtet weiß.
Eco-Fahrbereichszone
Unter folgenden Bedingungen ist die Anzeige für umweltfreundliche Fahrweise nicht in Betrieb:
●Es ist eine andere Fahrstufe als “D” gewählt.
●Ein Gangwahlschalter wird betätigt.
●Kontrollleuchte für umweltfreundliche Fahr-
weise: Weder der Normalmodus noch der Eco-Fahrmodus ist ausgewählt.
Zonenanzeige für umweltfreundliche Fahr- weise:Der Eco-Fahrmodus ist nicht ausgewählt.
●Die Geschwindigkeit beträgt ca. 130 km/h oder mehr.
■Hybridsystem-Anzeige (LC500h)
A
B
C
D

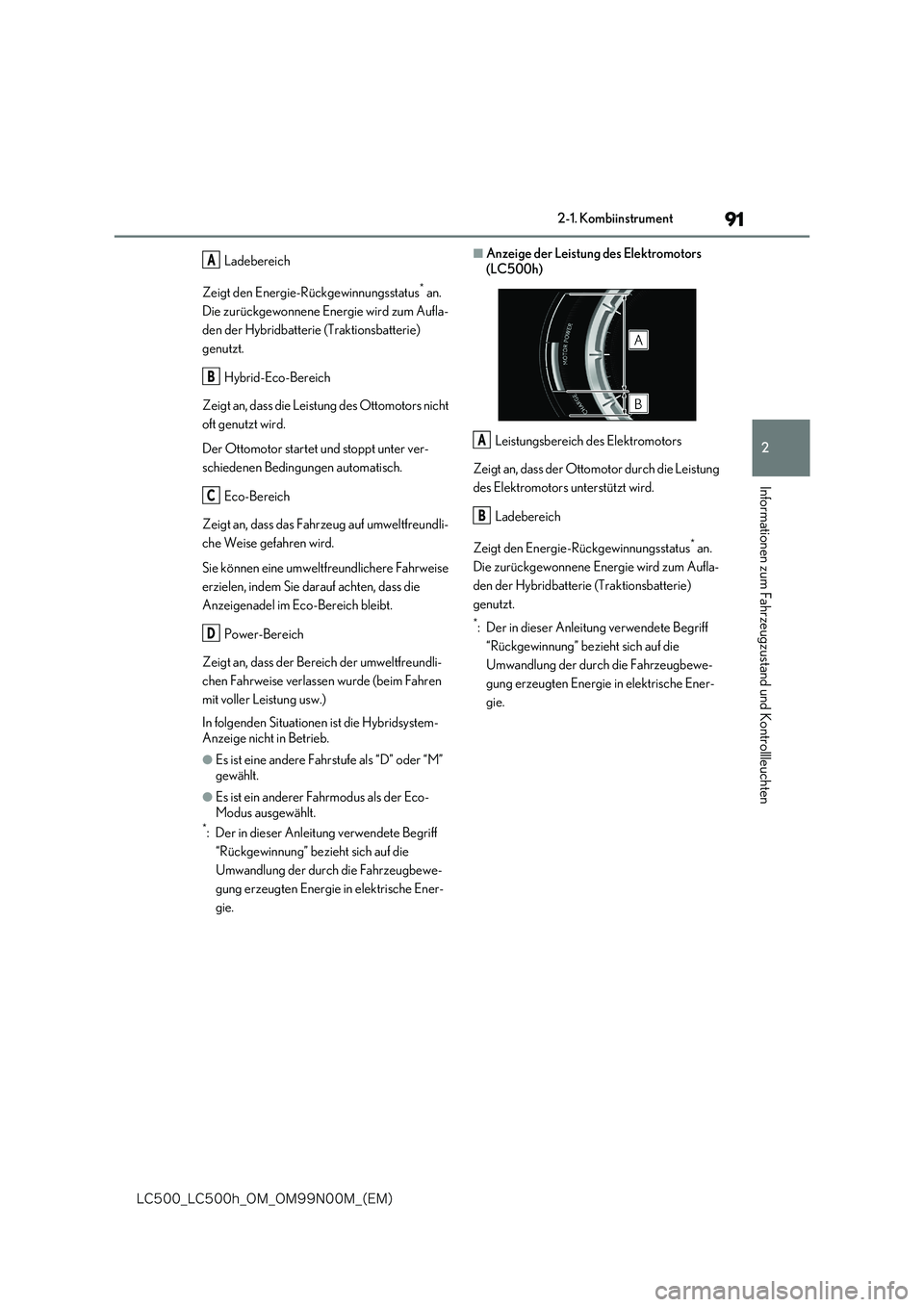

91
2
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
Informationen zum Fahrzeugzustand und Kontrollleuchten
Ladebereich
Zeigt den Energie-Rückgewinnungsstatus* an.
Die zurückgewonnene Energie wird zum Aufla-
den der Hybridbatterie (Traktionsbatterie)
genutzt.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Ottomotors nicht
oft genutzt wird.
Der Ottomotor startet und stoppt unter ver-
schiedenen Bedingungen automatisch.
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umweltfreundli-
che Weise gefahren wird.
Sie können eine umweltfreundlichere Fahrweise
erzielen, indem Sie darauf achten, dass die
Anzeigenadel im Eco-Bereich bleibt.
Power-Bereich
Zeigt an, dass der Bereich der umweltfreundli-
chen Fahrweise verlassen wurde (beim Fahren
mit voller Leistung usw.)
In folgenden Situationen ist die Hybridsystem- Anzeige nicht in Betrieb.
●Es ist eine andere Fahrstufe als “D” oder “M” gewählt.
●Es ist ein anderer Fahrmodus als der Eco-Modus ausgewählt.*: Der in dieser Anleitung verwendete Begriff
“Rückgewinnung” bezieht sich auf die
Umwandlung der durch die Fahrzeugbewe-
gung erzeugten Energie in elektrische Ener-
gie.
■Anzeige der Leistung des Elektromotors
(LC500h)
Leistungsbereich des Elektromotors
Zeigt an, dass der Ottomotor durch die Leistung
des Elektromotors unterstützt wird.
Ladebereich
Zeigt den Energie-Rückgewinnungsstatus* an.
Die zurückgewonnene Energie wird zum Aufla-
den der Hybridbatterie (Traktionsbatterie)
genutzt.
*: Der in dieser Anleitung verwendete Begriff
“Rückgewinnung” bezieht sich auf die
Umwandlung der durch die Fahrzeugbewe-
gung erzeugten Energie in elektrische Ener-
gie.
A
B
C
D
A
B

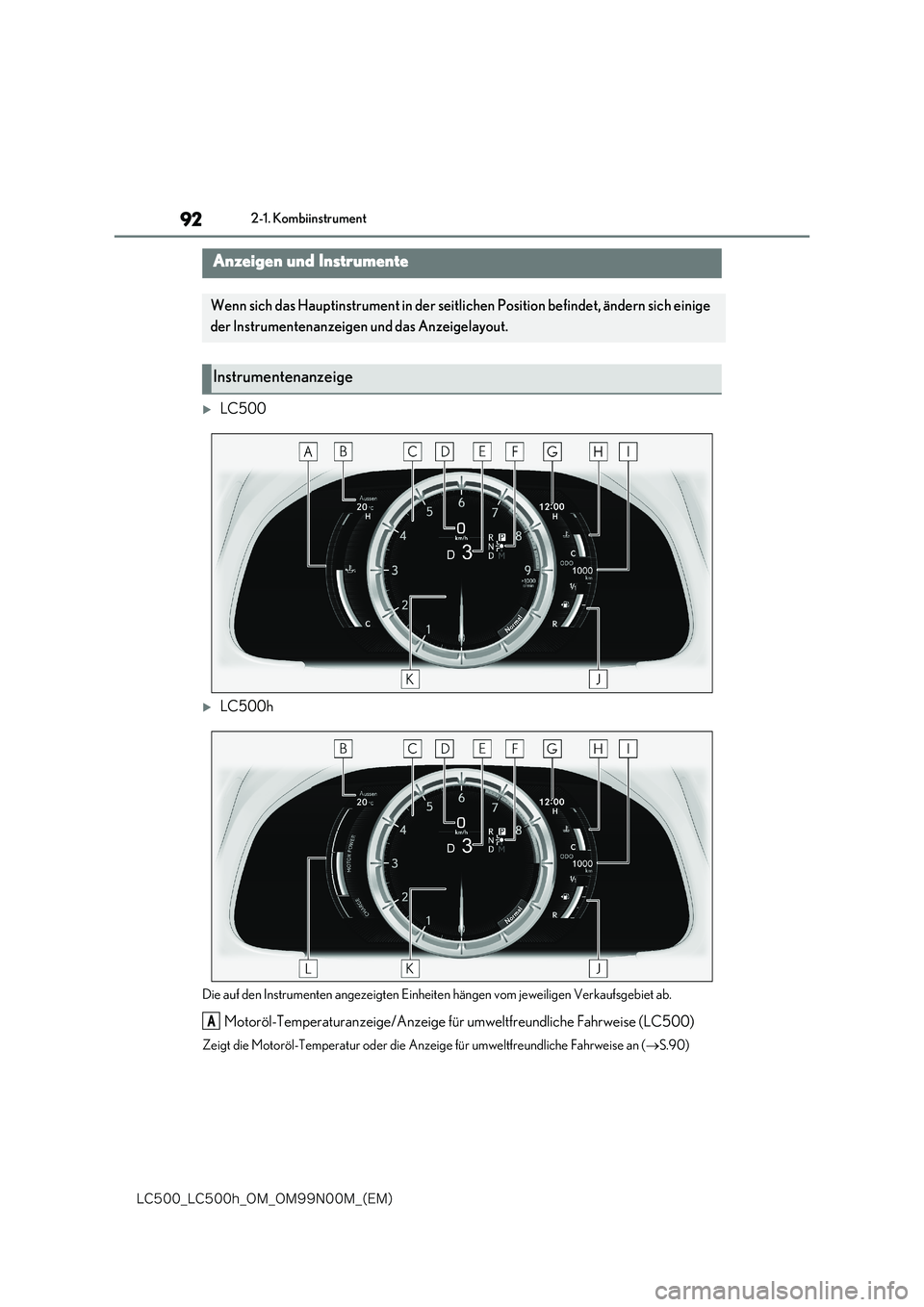

92
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
LC500
LC500h
Die auf den Instrumenten angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.
Motoröl-Temperaturanzeige/Anzeige für umweltfreundliche Fahrweise (LC500)
Zeigt die Motoröl-Temperatur oder die Anzeige für umweltfreundliche Fahrweise an (S.90)
Anzeigen und Instrumente
Wenn sich das Hauptinstrument in der seitlichen Position befindet, ändern sich einige
der Instrumentenanzeigen und das Anzeigelayout.
Instrumentenanzeige
A

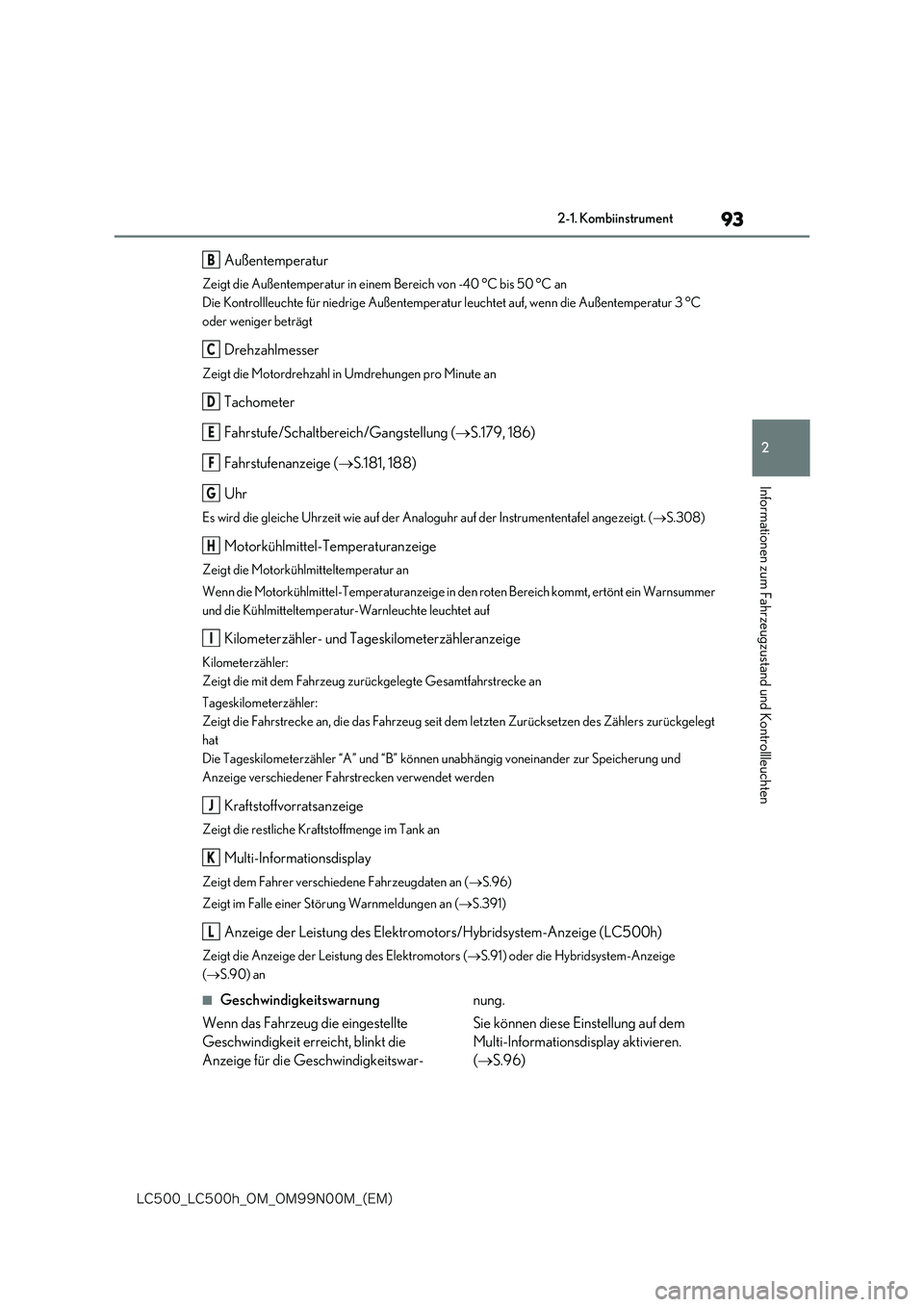

93
2
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
Informationen zum Fahrzeugzustand und Kontrollleuchten
Außentemperatur
Zeigt die Außentemperatur in einem Bereich von -40 °C bis 50 °C an
Die Kontrollleuchte für niedrige Außentemperatu r leuchtet auf, wenn die Außentemperatur 3 °C
oder weniger beträgt
Drehzahlmesser
Zeigt die Motordrehzahl in Umdrehungen pro Minute an
Tachometer
Fahrstufe/Schaltbereich/Gangstellung ( S.179, 186)
Fahrstufenanzeige ( S.181, 188)
Uhr
Es wird die gleiche Uhrzeit wie auf der Anal oguhr auf der Instrumententafel angezeigt. (S.308)
Motorkühlmittel-Temperaturanzeige
Zeigt die Motorkühlmitteltemperatur an
Wenn die Motorkühlmittel-Temperaturanzeige in den roten Bereich kommt, ertönt ein Warnsummer
und die Kühlmitteltemperatur-Warnleuchte leuchtet auf
Kilometerzähler- und Tageskilometerzähleranzeige
Kilometerzähler:
Zeigt die mit dem Fahrzeug zurückgelegte Gesamtfahrstrecke an
Tageskilometerzähler:
Zeigt die Fahrstrecke an, die das Fahrzeug seit de m letzten Zurücksetzen des Zählers zurückgelegt
hat
Die Tageskilometerzähler “A” und “B” können unabhängig voneinander zur Speicherung und
Anzeige verschiedener Fahrstrecken verwendet werden
Kraftstoffvorratsanzeige
Zeigt die restliche Kraftstoffmenge im Tank an
Multi-Informationsdisplay
Zeigt dem Fahrer verschiedene Fahrzeugdaten an ( S.96)
Zeigt im Falle einer Störung Warnmeldungen an ( S.391)
Anzeige der Leistung des Elektromotors/Hybridsystem-Anzeige (LC500h)
Zeigt die Anzeige der Leistung des Elektromotors (S.91) oder die Hybridsystem-Anzeige
( S.90) an
■Geschwindigkeitswarnung
Wenn das Fahrzeug die eingestellte
Geschwindigkeit erreicht, blinkt die
Anzeige für die Geschwindigkeitswar-
nung.
Sie können diese Einstellung auf dem
Multi-Informationsdisplay aktivieren.
( S.96)
B
C
D
E
F
G
H
I
J
K
L

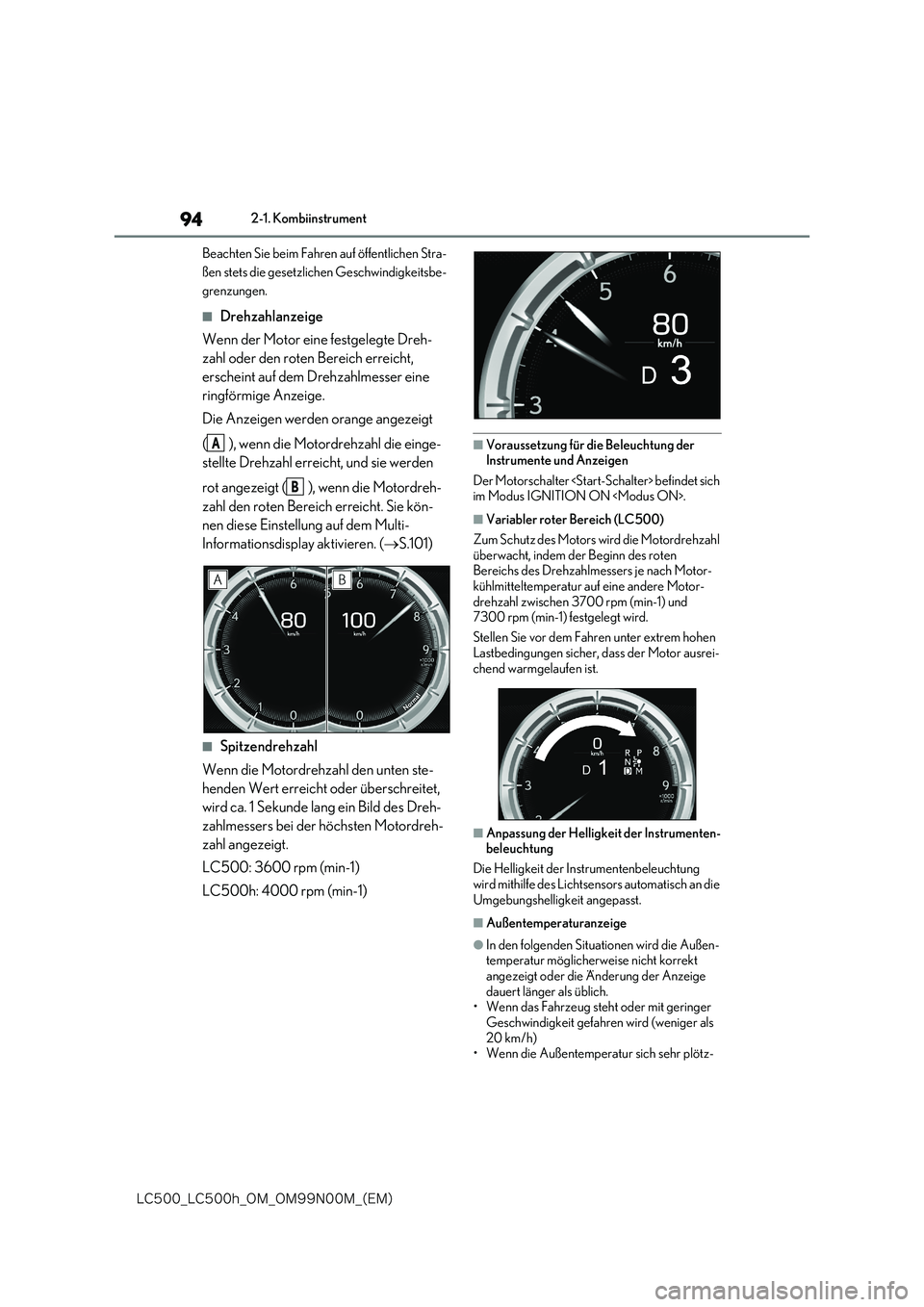

94
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
Beachten Sie beim Fahren auf öffentlichen Stra-
ßen stets die gesetzlichen Geschwindigkeitsbe-
grenzungen.
■Drehzahlanzeige
Wenn der Motor eine festgelegte Dreh-
zahl oder den rote n Bereich erreicht,
erscheint auf dem Drehzahlmesser eine
ringförmige Anzeige.
Die Anzeigen werden orange angezeigt
( ), wenn die Motordrehzahl die einge-
stellte Drehzahl erreicht, und sie werden
rot angezeigt ( ), wenn die Motordreh-
zahl den roten Bereich erreicht. Sie kön-
nen diese Einstellung auf dem Multi-
Informationsdisplay aktivieren. ( S.101)
■Spitzendrehzahl
Wenn die Motordrehzahl den unten ste-
henden Wert erreicht oder überschreitet,
wird ca. 1 Sekunde lang ein Bild des Dreh-
zahlmessers bei der höchsten Motordreh-
zahl angezeigt.
LC500: 3600 rpm (min-1)
LC500h: 4000 rpm (min-1)
■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
Der Motorschalter befindet sich im Modus IGNITION ON .
■Variabler roter Bereich (LC500)
Zum Schutz des Motors wird die Motordrehzahl
überwacht, indem der Beginn des roten Bereichs des Drehzahlmessers je nach Motor-kühlmitteltemperatur auf eine andere Motor-
drehzahl zwischen 3700 rpm (min-1) und 7300 rpm (min-1) festgelegt wird.
Stellen Sie vor dem Fahren unter extrem hohen
Lastbedingungen sicher, dass der Motor ausrei- chend warmgelaufen ist.
■Anpassung der Helligkeit der Instrumenten-beleuchtung
Die Helligkeit der Instrumentenbeleuchtung
wird mithilfe des Lichtsensors automatisch an die Umgebungshelligkeit angepasst.
■Außentemperaturanzeige
●In den folgenden Situationen wird die Außen-temperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.• Wenn das Fahrzeug steht oder mit geringer
Geschwindigkeit gefahren wird (weniger als 20 km/h)• Wenn die Außentemperatur sich sehr plötz-
A
B

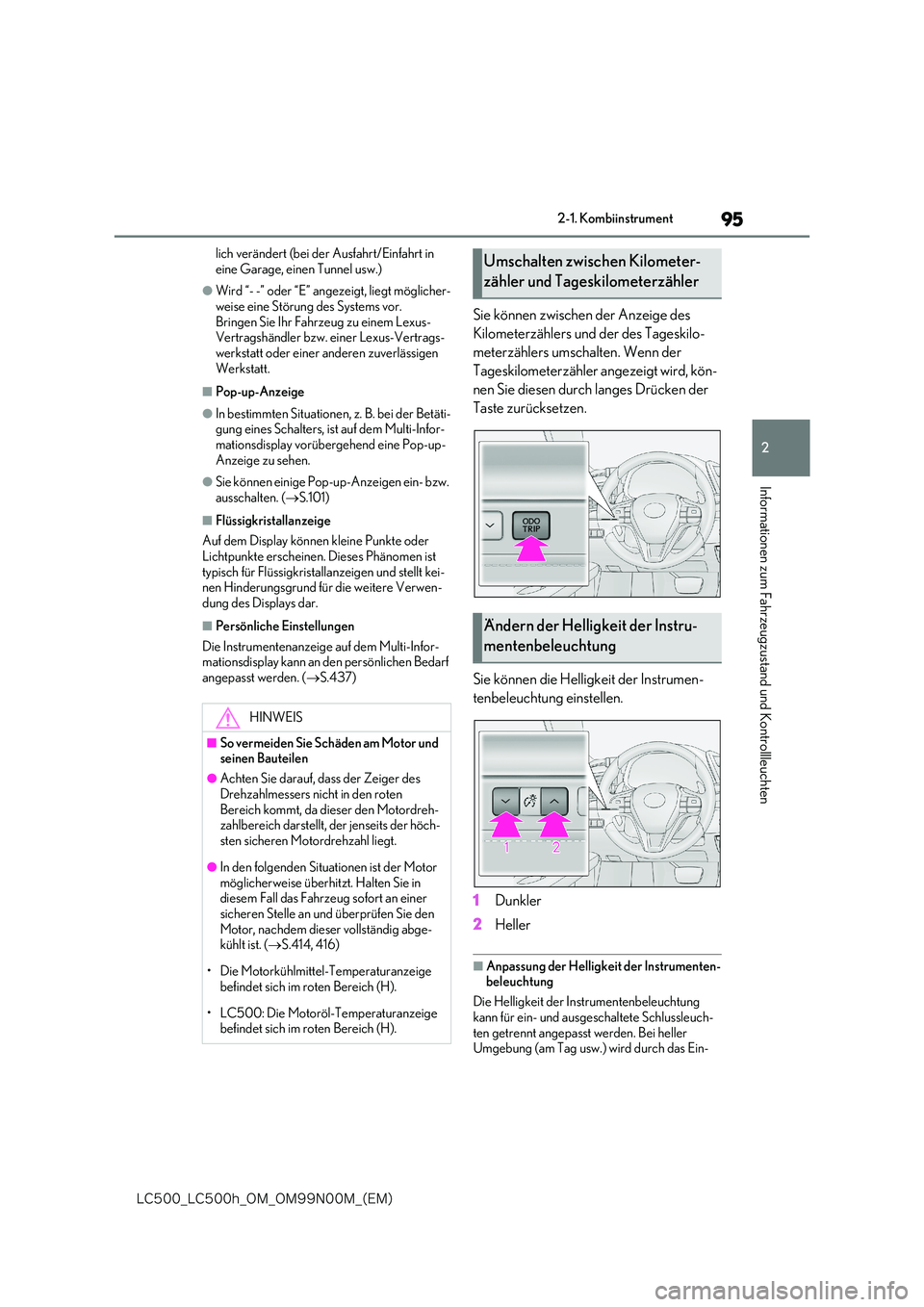

95
2
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
Informationen zum Fahrzeugzustand und Kontrollleuchten
lich verändert (bei der Ausfahrt/Einfahrt in
eine Garage, einen Tunnel usw.)
●Wird “- -” oder “E” angezeigt, liegt möglicher-
weise eine Störung des Systems vor. Bringen Sie Ihr Fahrzeug zu einem Lexus-Vertragshändler bzw. einer Lexus-Vertrags-
werkstatt oder einer anderen zuverlässigen Werkstatt.
■Pop-up-Anzeige
●In bestimmten Situationen, z. B. bei der Betäti-gung eines Schalters, ist auf dem Multi-Infor-mationsdisplay vorübergehend eine Pop-up-
Anzeige zu sehen.
●Sie können einige Pop-up-Anzeigen ein- bzw.
ausschalten. ( S.101)
■Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phänomen ist
typisch für Flüssigkristallanzeigen und stellt kei- nen Hinderungsgrund für die weitere Verwen-dung des Displays dar.
■Persönliche Einstellungen
Die Instrumentenanzeige auf dem Multi-Infor- mationsdisplay kann an den persönlichen Bedarf angepasst werden. ( S.437)
Sie können zwischen der Anzeige des
Kilometerzählers und der des Tageskilo-
meterzählers umschalten. Wenn der
Tageskilometerzähler angezeigt wird, kön-
nen Sie diesen durch langes Drücken der
Taste zurücksetzen.
Sie können die Helligkeit der Instrumen-
tenbeleuchtung einstellen.
1 Dunkler
2 Heller
■Anpassung der Helligkeit der Instrumenten- beleuchtung
Die Helligkeit der Instrumentenbeleuchtung
kann für ein- und ausgeschaltete Schlussleuch- ten getrennt angepasst werden. Bei heller Umgebung (am Tag usw.) wird durch das Ein-
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
●Achten Sie darauf, dass der Zeiger des
Drehzahlmessers nicht in den roten Bereich kommt, da dieser den Motordreh-zahlbereich darstellt, der jenseits der höch-
sten sicheren Motordrehzahl liegt.
●In den folgenden Situationen ist der Motor
möglicherweise überhitzt. Halten Sie in diesem Fall das Fahrzeug sofort an einer sicheren Stelle an und überprüfen Sie den
Motor, nachdem dieser vollständig abge- kühlt ist. ( S.414, 416)
• Die Motorkühlmittel-Temperaturanzeige befindet sich im roten Bereich (H).
• LC500: Die Motoröl-Temperaturanzeige befindet sich im roten Bereich (H).
Umschalten zwischen Kilometer-
zähler und Tageskilometerzähler
Ändern der Helligkeit der Instru-
mentenbeleuchtung

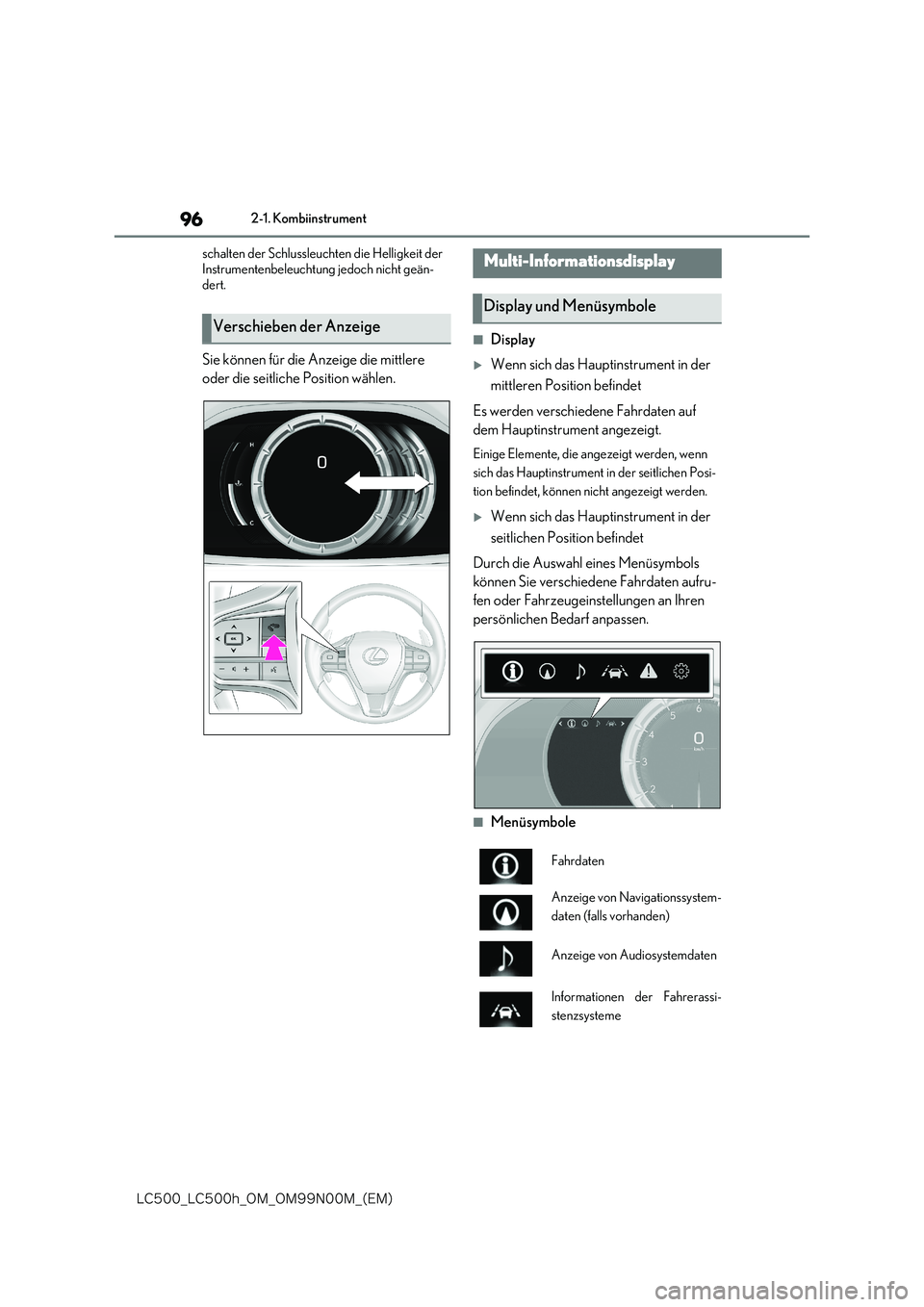

96
-$@-$I@0.@0./.@ &.

2-1. Kombiinstrument
schalten der Schlussleuchten die Helligkeit der
Instrumentenbeleuchtung jedoch nicht geän- dert.
Sie können für die Anzeige die mittlere
oder die seitliche Position wählen.
■Display
Wenn sich das Hauptinstrument in der
mittleren Position befindet
Es werden verschiedene Fahrdaten auf
dem Hauptinstrument angezeigt.
Einige Elemente, die angezeigt werden, wenn
sich das Hauptinstrument in der seitlichen Posi-
tion befindet, können nicht angezeigt werden.
Wenn sich das Hauptinstrument in der
seitlichen Position befindet
Durch die Auswahl eines Menüsymbols
können Sie verschiedene Fahrdaten aufru-
fen oder Fahrzeugeinstellungen an Ihren
persönlichen Bedarf anpassen.
■Menüsymbole
Verschieben der Anzeige
Multi-Informationsdisplay
Display und Menüsymbole
Fahrdaten
Anzeige von Navigationssystem-
daten (falls vorhanden)
Anzeige von Audiosystemdaten
Informationen der Fahrerassi-
stenzsysteme
