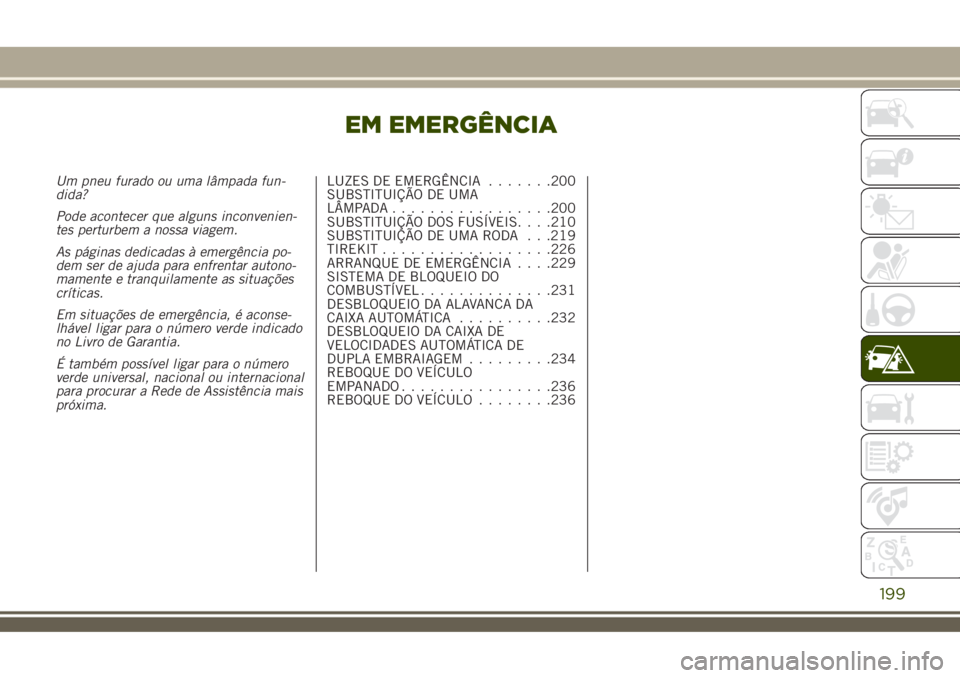

EM EMERGÊNCIA
Um pneu furado ou uma lâmpada fun-
dida?
Pode acontecer que alguns inconvenien-
tes perturbem a nossa viagem.
As páginas dedicadas à emergência po-
dem ser de ajuda para enfrentar autono-
mamente e tranquilamente as situações
críticas.
Em situações de emergência, é aconse-
lhável ligar para o número verde indicado
no Livro de Garantia.
É também possível ligar para o número
verde universal, nacional ou internacional
para procurar a Rede de Assistência mais
próxima.LUZES DE EMERGÊNCIA.......200
SUBSTITUIÇÃO DE UMA
LÂMPADA.................200
SUBSTITUIÇÃO DOS FUSÍVEIS. . . .210
SUBSTITUIÇÃO DE UMA RODA . . .219
TIREKIT..................226
ARRANQUE DE EMERGÊNCIA. . . .229
SISTEMA DE BLOQUEIO DO
COMBUSTÍVEL..............231
DESBLOQUEIO DA ALAVANCA DA
CAIXA AUTOMÁTICA..........232
DESBLOQUEIO DA CAIXA DE
VELOCIDADES AUTOMÁTICA DE
DUPLA EMBRAIAGEM.........234
REBOQUE DO VEÍCULO
EMPANADO................236
REBOQUE DO VEÍCULO........236
199

LUZES DE EMERGÊNCIA
COMANDO
Premir o botão fig. 139 para
acender/apagar as luzes.
Com as luzes de emergências ligadas,
obtém-se a intermitência das luzes avisa-
doras
e.
ATENÇÃO O uso das luzes de emergên-
cia é regulamentado pelo código da
estrada do país onde se circula: obser-
var as prescrições.
Travagem de emergência
Em caso de travagem de emergência,
acendem-se automaticamente as luzes
de emergência e no quadro de instru-
mentos acendem-se as luzes avisadoras
e.
As luzes desligam-se automaticamente
no momento em que a travagem não tem
mais carácter de emergência.
SUBSTITUIÇÃO DE UMA
LÂMPADA
150) 151) 152) 153)76)
INDICAÇÕES GERAISAntes de substituir uma lâmpada
verifique que os respectivos contactos
não estejam oxidados;
substituir as lâmpadas queimadas por
outras do mesmo tipo e potência;
depois de substituir uma lâmpada dos
faróis, verificar sempre a sua correcta
orientação;
quando uma lâmpada não funciona,
antes de substituí-la, certificar-se de que
o fusível correspondente está íntegro:
para a localização dos fusíveis, consultar
o parágrafo “Substituição dos fusíveis”
neste capítulo.
139J0A0954C
200
EM EMERGÊNCIA

ATENÇÃO Quando o clima é frio ou
húmido ou após chuva forte ou lava-
gem, a superfície dos faróis ou das
luzes traseiras pode embaciar e/ou for-
mar gotas de condensação no lado in-
terior. Trata-se de um fenómeno natu-
ral devido à diferença de temperatura
e de humidade entre o interioreoex-
terior do vidro que, no entanto, não
indica uma anomalia e não compro-
mete o normal funcionamento dos dis-
positivos de iluminação. O embacia-
mento desaparece rapidamente
acendendo os faróis, a partir do centro
do difusor, estendendo-se progressiva-
mente para as bordas.
201

LâmpadasTipo Potência
Luz de presença dianteira/Luzes diurnas (DRL) P21/5W 21/5W
Luz de presença traseira/Travagem P21W 21W
Máximos/Médios (halogéneo) H4 60/55W
Máximos/Médios (com descarga de gás Xénon) D5S 25W
Indicadores de direção dianteiros PY21W 21W
Indicadores de direção traseiros W16W 16W
Indicadores de direção laterais (dianteiros e no espelho retrovisor externo) WY5W 5W
3°stopLED –
De matrículaW5W 5W
Faróis de nevoeiroH11 55W
Farol de nevoeiro traseiroW16W 16W
Marcha-atrásW16W 16W
Plafonier dianteiroC5W 5W
Plafoniers dianteiros (palas guarda-sol)C5W 5W
202
EM EMERGÊNCIA

LâmpadasTipo Potência
Plafonier traseiro (versões sem teto de abrir) C5W 5W
Plafoniers traseiros (versões com teto de abrir) C5W 5W
Plafonier da bagageiraW5W 5W
Plafonier da gaveta porta-objetos W5W 4W
203

SUBSTITUIÇÃO DE UMA
LÂMPADA EXTERNA
Grupo ótico dianteiro superior (luzes de
máximos/médios de halogéneo)
Para substituir a lâmpada, proceder do
seguinte modo:
operando pelo interior do vão do
motor, remover a tampa A
fig. 140 atuando na respetiva lingueta;
rodar para a esquerda o grupo da
lâmpada e do casquilho B fig. 141 e, de
seguida, extraí-lo para fora;
remover, extraindo-o para fora, o grupo
da lâmpada e do casquilho C
fig. 142 desligando-o do conector D;
instalar o novo grupo da lâmpada e do
casquilho, certificando-se de que fica
corretamente bloqueado;
de seguida, inserir o grupo da lâmpada
e do casquilho no interior da respectiva
sede e rodá-lo no sentido dos ponteiros
do relógio, certificando-se de que está
correctamente bloqueado.
Grupo ótico dianteiro superior (luzes de
máximos/médios com descarga de gás Xé-
non)
Para a substituição destas luzes,
dirigir-se à Rede de Assistência Jeep.
Grupo ótico dianteiro inferior
Luzes de mínimos/luzes diurnas (DRL) e
indicadores de direção dianteiros
Para substituir as lâmpadas, proceder do
seguinte modo:
virar completamente as rodas;utilizando a chave de parafusos,
desapertar os parafusos A fig. 143 e
remover a tampa B;
140J0A0260C
141J0A0261C
142J0A0414C
204
EM EMERGÊNCIA

remover os conectores elétricos C
fig. 144;
rodar para a esquerda (no dispositivo
esquerdo) ou para a direita (no
dispositivo direito) e remover os grupos
da lâmpada e do casquilho fig. 145: D =
luzes de mínimos/luzes diurnas (DRL), E
= indicadores de direção;
substituir a lâmpada queimada: para
extrair a lâmpada, premir delicadamente
(1 fig. 146 ) e, ao mesmo tempo, rodá-la
para a esquerda (2);
inserir a nova lâmpada, premindo-a
fig. 146 e rodando-a para a direita,
assegurando-se do correto bloqueio;
de seguida, inserir os grupos da
lâmpada e dos casquilhos no interior das
respetivas sedes e rodá-los para a
esquerda (lado direito) e para a direita
(lado esquerdo), certificando-se de que
está corretamente bloqueado;
voltar a ligar os conectores eléctricos;por fim, voltar a montar a tampa B
fig. 143, apertando a fundo os parafusos
de fixação A.
143J0A0211C
144J0A0306C
145J0A0263C
146J0A0264C
205

Luzes de nevoeiro
Para substituir as lâmpadas, proceder do
seguinte modo:
virar completamente as rodas;utilizando a chave de parafusos,
desapertar os parafusos A fig. 147 e
remover a tampa B;
atuando na lingueta C fig. 148,
remover o conector elétrico D;
rodar para a esquerda o grupo
lâmpada-casquilho E fig. 148 e, de
seguida, substituir a lâmpada;
inserir o novo grupo lâmpada e
casquilho, certificando-se do correto
bloqueio;
voltar a ligar o conector elétrico;por fim, voltar a montar a tampa B
fig. 147, apertando a fundo os parafusos
de fixação A.Indicadores de direção laterais
Indicadores de direcção laterais nos espe-
lhos retrovisores externos
(onde presentes)
Para a substituição das lâmpadas,
dirigir-se à Rede de Assistência Jeep.
Grupo ótico traseiro superior
Contém as lâmpadas das luzes de míni-
mos, luzes de stop e dos indicadores de
direção.
Para substituir as lâmpadas, proceder do
seguinte modo:
abrir a porta da bagageira;agir no ponto indicado pela seta e
remover a portinhola A fig. 149;
147J0A0211C
148J0A0301C
206
