2018 JEEP COMPASS Руководство по эксплуатации и техобслуживанию (in Russian)

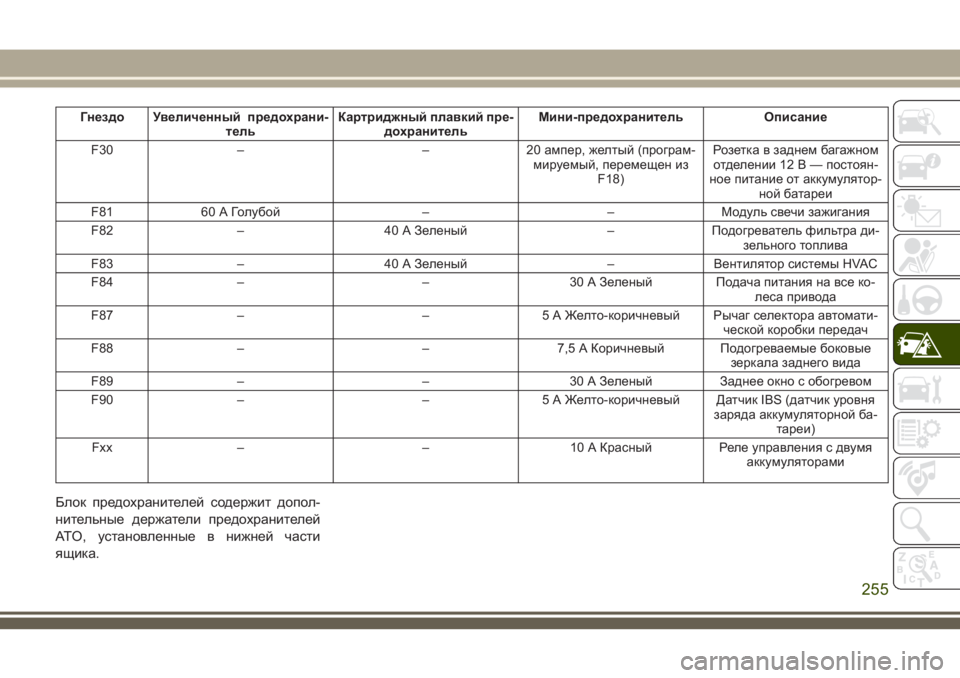

Гнездо Увеличенный предохрани-
тельКартриджный плавкий пре-
дохранительМини-предохранитель Описание
F30 – – 20 ампер, желтый (програм-
мируемый, перемещен из
F18)Розетка в заднем багажном
отделении 12 В — постоян-
ное питание от аккумулятор-
ной батареи
F81 60 АГолубой – – Модуль свечи зажигания
F82 – 40 АЗеленый – Подогреватель фильтра ди-
зельного топлива
F83 – 40 АЗеленый – Вентилятор системы HVAC
F84 – – 30 АЗеленый Подача питания на все ко-
леса привода
F87 – – 5 АЖелто-коричневый Рычаг селектора автомати-
ческой коробки передач
F88 – – 7,5 АКоричневый Подогреваемые боковые
зеркала заднего вида
F89 – – 30 АЗеленый Заднее окно с обогревом
F90 – – 5 АЖелто-коричневый Датчик IBS (датчик уровня
заряда аккумуляторной ба-
тареи)
Fxx – – 10 АКрасный Реле управления с двумя
аккумуляторами
Блок предохранителей содержит допол-
нительные держатели предохранителей
ATO, установленные в нижней части
ящика.
255

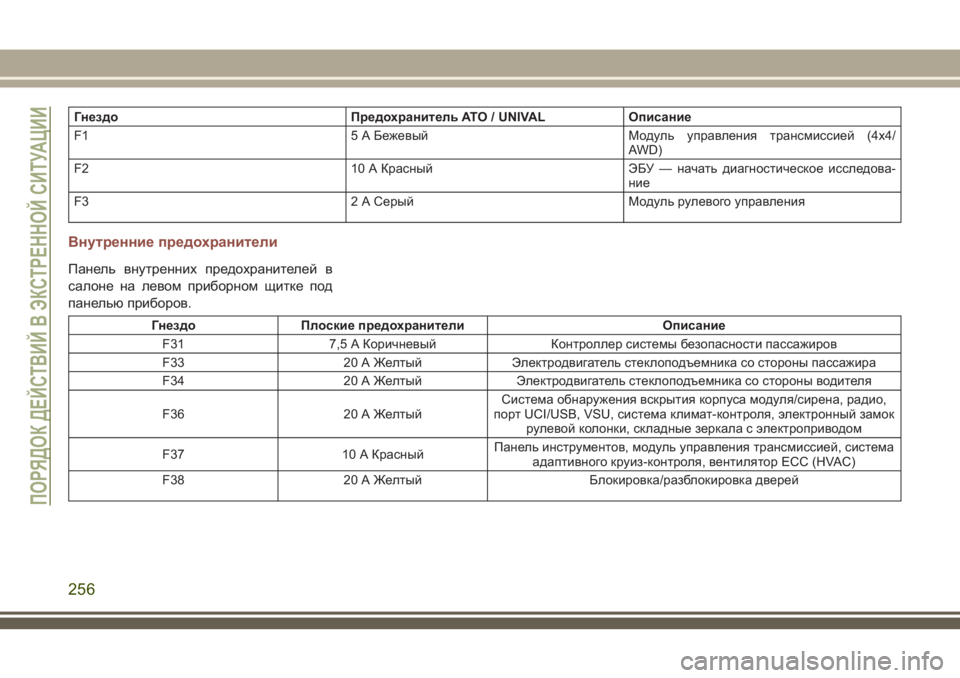

Гнездо Предохранитель ATO / UNIVAL Описание
F1 5 АБежевый Модуль управления трансмиссией (4x4/
AWD)
F2 10 АКрасный ЭБУ — начать диагностическое исследова-
ние
F3 2 АСерый Модуль рулевого управления
Внутренние предохранители
Панель внутренних предохранителей в
салоне на левом приборном щитке под
панелью приборов.
Гнездо Плоские предохранители Описание
F31 7,5 АКоричневый Контроллер системы безопасности пассажиров
F33 20 АЖелтый Электродвигатель стеклоподъемника со стороны пассажира
F34 20 АЖелтый Электродвигатель стеклоподъемника со стороны водителя
F36 20 АЖелтыйСистема обнаружения вскрытия корпуса модуля/сирена, радио,
порт UCI/USB, VSU, система климат-контроля, электронный замок
рулевой колонки, складные зеркала с электроприводом
F37 10 АКрасныйПанель инструментов, модуль управления трансмиссией, система
адаптивного круиз-контроля, вентилятор ECC (HVAC)
F38 20 АЖелтый Блокировка/разблокировка дверей
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
256

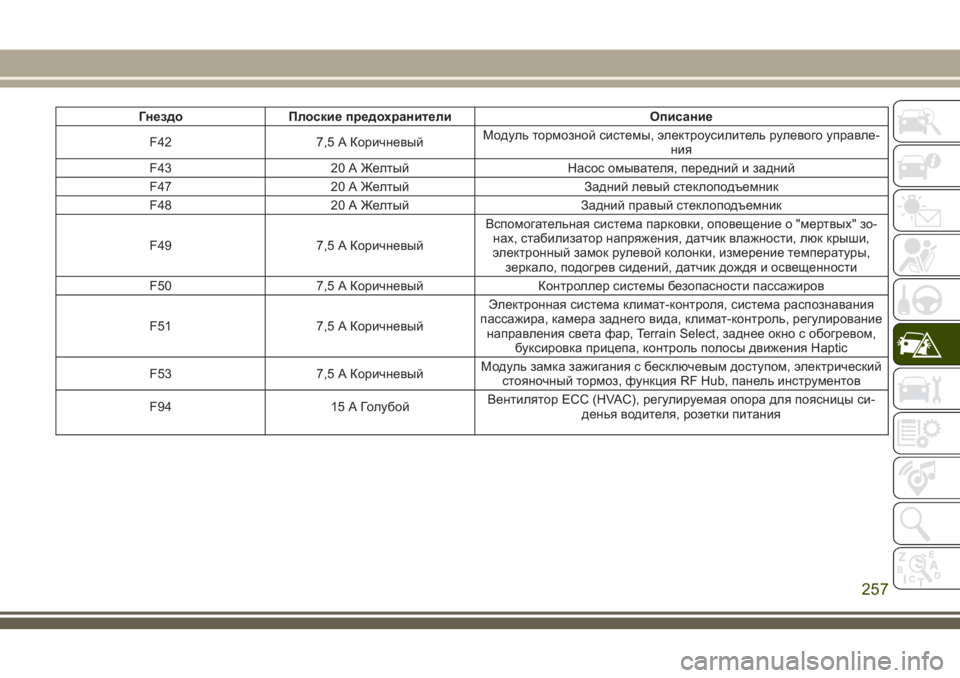

Гнездо Плоские предохранители Описание
F42 7,5 АКоричневыйМодуль тормозной системы, электроусилитель рулевого управле-
ния
F43 20 АЖелтый Насос омывателя, передний и задний
F47 20 АЖелтый Задний левый стеклоподъемник
F48 20 АЖелтый Задний правый стеклоподъемник
F49 7,5 АКоричневыйВспомогательная система парковки, оповещение о "мертвых" зо-
нах, стабилизатор напряжения, датчик влажности, люк крыши,
электронный замок рулевой колонки, измерение температуры,
зеркало, подогрев сидений, датчик дождя и освещенности
F50 7,5 АКоричневый Контроллер системы безопасности пассажиров
F51 7,5 АКоричневыйЭлектронная система климат-контроля, система распознавания
пассажира, камера заднего вида, климат-контроль, регулирование
направления света фар, Terrain Select, заднее окно с обогревом,
буксировка прицепа, контроль полосы движения Haptic
F53 7,5 АКоричневыйМодуль замка зажигания с бесключевым доступом, электрический
стояночный тормоз, функция RF Hub, панель инструментов
F94 15 АГолубойВентилятор ECC (HVAC), регулируемая опора для поясницы си-
денья водителя, розетки питания
257

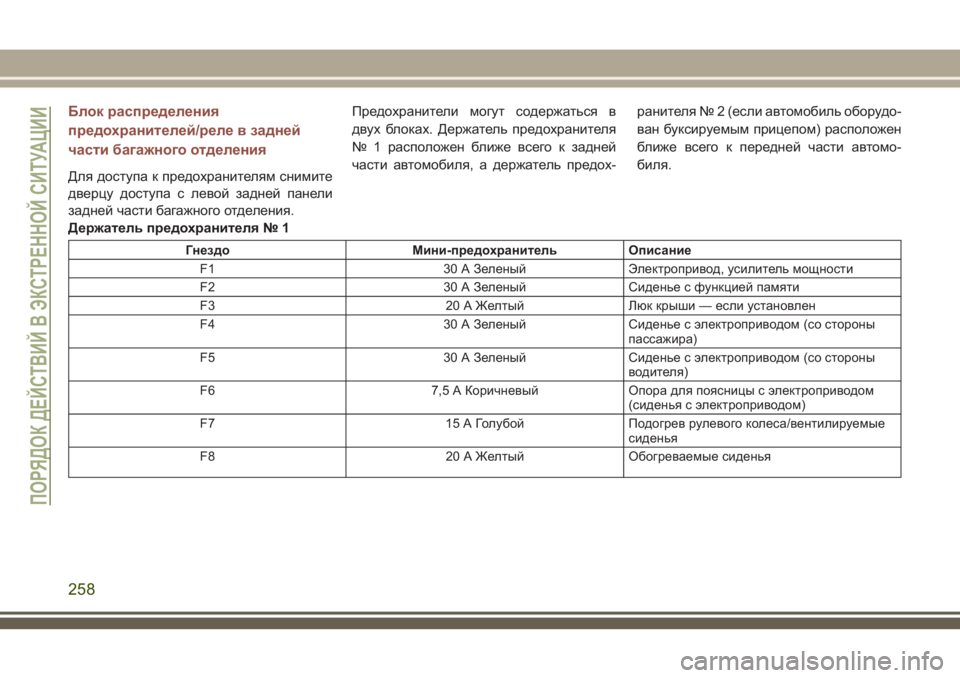

Блок распределения
предохранителей/реле в задней
части багажного отделения
Для доступа к предохранителям снимите
дверцу доступа с левой задней панели
задней части багажного отделения.Предохранители могут содержаться в
двух блоках. Держатель предохранителя
№ 1 расположен ближе всего к задней
части автомобиля, а держатель предох-ранителя № 2 (если автомобиль оборудо-
ван буксируемым прицепом) расположен
ближе всего к передней части автомо-
биля.
Держатель предохранителя № 1
Гнездо Мини-предохранитель Описание
F1 30 АЗеленый Электропривод, усилитель мощности
F2 30 АЗеленый Сиденье с функцией памяти
F3 20 АЖелтый Люк крыши — если установлен
F4 30 АЗеленый Сиденье с электроприводом (со стороны
пассажира)
F5 30 АЗеленый Сиденье с электроприводом (со стороны
водителя)
F6 7,5 АКоричневый Опора для поясницы с электроприводом
(сиденья с электроприводом)
F7 15 АГолубой Подогрев рулевого колеса/вентилируемые
сиденья
F8 20 АЖелтый Обогреваемые сиденья
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
258

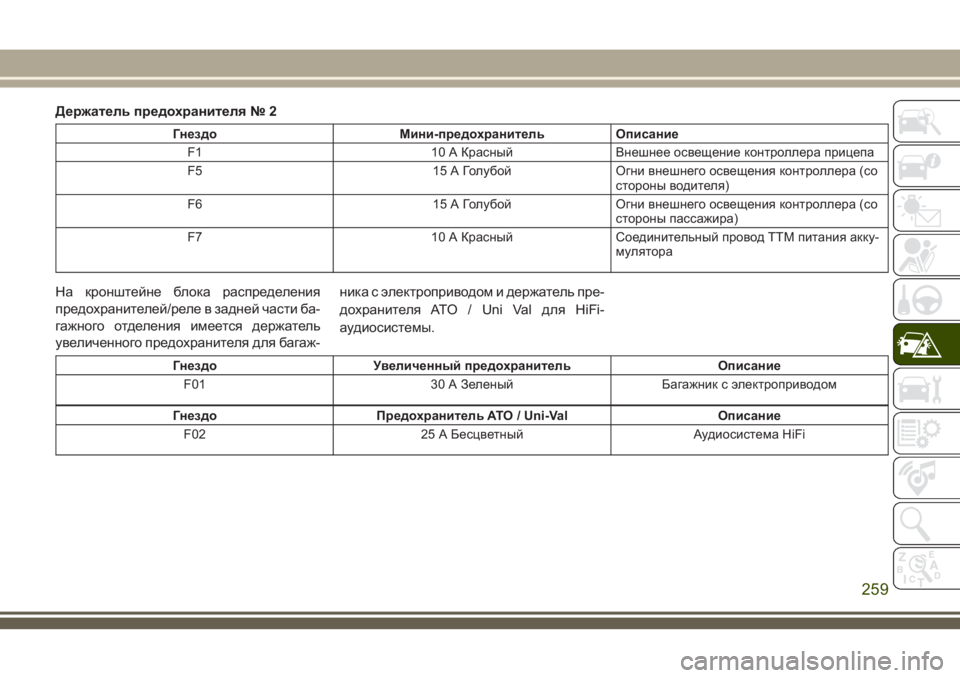

Держатель предохранителя № 2
Гнездо Мини-предохранитель Описание
F1 10 АКрасный Внешнее освещение контроллера прицепа
F5 15 АГолубой Огни внешнего освещения контроллера (со
стороны водителя)
F6 15 АГолубой Огни внешнего освещения контроллера (со
стороны пассажира)
F7 10 АКрасный Соединительный провод TTM питания акку-
мулятора
На кронштейне блока распределения
предохранителей/реле в задней части ба-
гажного отделения имеется держатель
увеличенного предохранителя для багаж-ника с электроприводом и держатель пре-
дохранителя ATO / Uni Val для HiFi-
аудиосистемы.
Гнездо Увеличенный предохранитель Описание
F01 30 АЗеленый Багажник с электроприводом
Гнездо Предохранитель ATO / Uni-Val Описание
F02 25 АБесцветный Аудиосистема HiFi
259

ЗАМЕНА
ПОВРЕЖДЕННОГО
КОЛЕСА
ПРЕДУПРЕЖДЕНИЯ!
• Не производите замену колеса со
стороны проезжей части, если авто-
мобиль припаркован вблизи от до-
роги. Чтобы обезопасить себя во
время работы с домкратом или за-
мены поврежденного колеса, выбе-
рите место, достаточно удаленное от
края проезжей части дороги.
• Опасно залезать под автомобиль,
поднятый на домкрате. Автомобиль
может сорваться с домкрата и упасть
на находящегося под ним человека.
Это может привести к тяжелым трав-
мам. Следите за тем, чтобы части
вашего тела не находились под авто-
мобилем, поднятым на домкрате.
Если вам необходимо выполнить ра-
боты под поднятым автомобилем,
обратитесь на сервисную станцию,
ПРЕДУПРЕЖДЕНИЯ!
где автомобиль поднимут на подъем-
нике.
• Не запускайте двигатель и не остав-
ляйте его работающим, когда авто-
мобиль поднят на домкрате.
• Домкрат, которым укомплектован
ваш автомобиль, предназначен
только для замены колес. Не следует
использовать домкрат для подъема
автомобиля с целью его ремонта. Пе-
ред тем как поднять автомобиль на
домкрате, установите его на ровную
горизонтальную площадку с твердым
покрытием. Запрещается поднимать
автомобиль с помощью домкрата на
скользких или обледенелых площад-
ках.
Место хранения домкрата/запасного
колеса
Если имеется, домкрат и инструменты на-
ходятся в заднем отделении для хране-
ния под запасной шиной.1. Откройте дверь багажного отделения.
Расположение домкрата и
инструментов
1 — Домкрат
2 — Установочный штифт
3 — Ключ для колесного болта
4 — Дополнительная воронка
5 — Отвертка
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
260

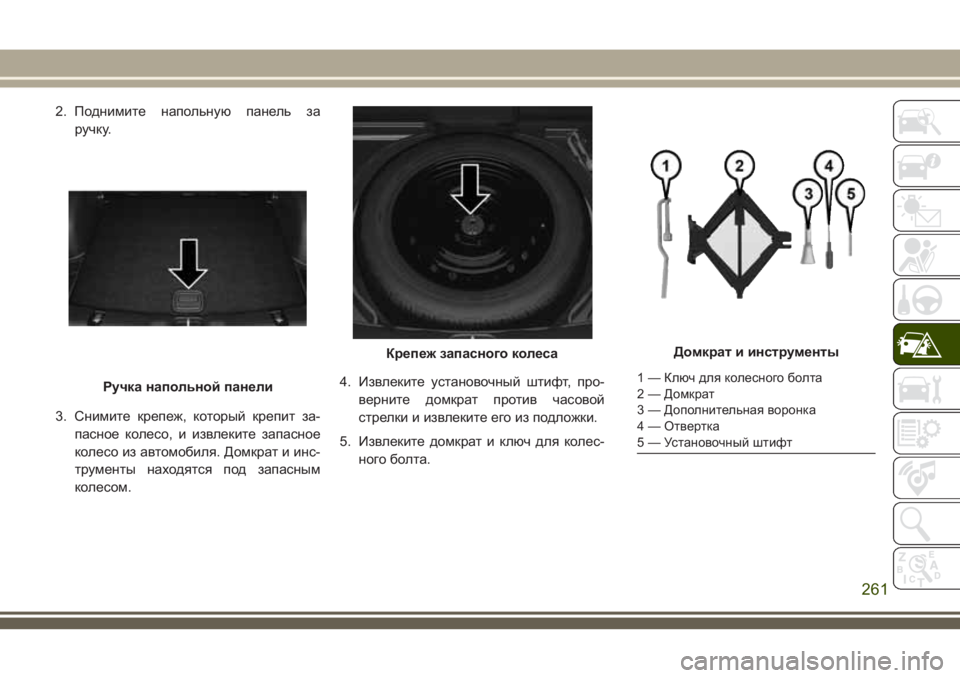

2. Поднимите напольную панель за
ручку.
3. Снимите крепеж, который крепит за-
пасное колесо, и извлеките запасное
колесо из автомобиля. Домкрат и инс-
трументы находятся под запасным
колесом.4. Извлеките установочный штифт, про-
верните домкрат против часовой
стрелки и извлеките его из подложки.
5. Извлеките домкрат и ключ для колес-
ного болта.
Ручка напольной панели
Крепеж запасного колесаДомкрат и инструменты
1 — Ключ для колесного болта
2 — Домкрат
3 — Дополнительная воронка
4 — Отвертка
5 — Установочный штифт
261

ПРЕДУПРЕЖДЕНИЯ!
Незакрепленные должным образом
домкрат или запасное колесо могут
сорваться вперед в случае дорожно-
транспортного происшествия или рез-
кого торможения и стать причиной
травмирования пассажиров. Всегда
храните домкрат, инструмент и запас-
ное колесо в специально предназна-
ченных для этого местах. Как можно
скорее отремонтируйте или замените
поврежденное (спущенное) колесо.
Подготовка автомобиля к подъему
на домкрате
1. Установите автомобиль на прочной
ровной поверхности как можно
дальше от дорожного полотна. Избе-
гайте обледеневших или скользких
участков.
ПРЕДУПРЕЖДЕНИЯ!
Не производите замену колеса со сто-
роны проезжей части, если автомо-
ПРЕДУПРЕЖДЕНИЯ!
биль припаркован вблизи от дороги.
Чтобы обезопасить себя во время ра-
боты с домкратом или замены повреж-
денного колеса, выберите место, до-
статочно удаленное от проезжей части.
2. Включите аварийную сигнализацию.
3. Включите стояночный тормоз.
4. Переведите переключатель коробки
передач в положение ПАРКОВКА (ав-
томатическая коробка передач) или
ЗАДНИЙ ХОД (механическая коробка
передач).
5. Переведите зажигание в положение
OFF (ВЫКЛ.).
6. Подставьте с двух сторон под колесо,
которое находится по диагонали от
поврежденного, противооткатные
упоры. Например, при смене правого
переднего колеса заблокируйте левое
заднее колесо.ПРИМЕЧАНИЕ:
При подъеме автомобиля домкратом в
салоне не должны находиться пасса-
жиры.
Инструкции по подъему
автомобиля на домкрате
ПРЕДУПРЕЖДЕНИЯ!
Во избежание получения травм и по-
вреждения автомобиля строго выпол-
няйте эти рекомендации по замене ко-
лес.
Колесо заблокировано
ПОРЯДОК ДЕЙСТВИЙ В ЭКСТРЕННОЙ СИТУАЦИИ
262
