2018 FIAT 500 Kezelési és karbantartási útmutató (in Hungarian)

159
Az eljárást az akkumulátor negatív D
pólusára telepített töltöttségi szint
érzékelő C csatlakozójának,
A 142. ábra, a B gomb megnyomásával
történő leválasztásával kell végrehajtani.
Ezt az érzékelőt az akkumulátorcsere
esetét kivéve soha sem szabad lekötni a
pólusról.
FIGYELMEZTETÉS Az elektromos
tápellátás akkumulátorról való lekötése és
az ezt követő visszakötése előtt várjon
legalább 1 percet a gyújtáskulcs STOP
állásba fordítása és a vezető oldali ajtó
becsukása után.
142DVDF0S0157c
AKKUMULÁTOR
39) 24) 3)
A gépkocsi akkumulátora “csökkentett
gondozási igényű”: ezért normális
üzemeltetési körülmények között nem
szükséges az elektrolit desztillált vízzel
való utántöltése.
AKKUMULÁTOR
TÖLTÖTTSÉGI
ÁLLAPOTÁNAK ÉS AZ
ELEKTROLIT
SZINTJÉNEK
ELLENŐRZÉSE
A szükséges ellenőrzési és
karbantartási műveletek a jelen
Kezelési és karbantartási útmutatóban
leírtak szerinti időben és módon,
kizárólag szakemberrel végeztessük el.
A feltöltést kizárólag a Fiat Márkaszervi
szakembere végezheti el.
AZ AKKUMULÁTOR
CSERÉJE
Csere esetén mindig az eredetivel
azonos műszaki jellemzőkkel
rendelkező akkumulátort válasszunk.
Ha az eredetitől eltérő tulajdonságú
akkumulátort kell beszerelnünk, a
“Programozott karbantartási tervben”
előírt ellenőrzési intervallumok
módosulnak.
Tehát az akkumulátor karbantartását
az akkumulátor gyártója által
megadott előírások szerint kell
elvégezni.
GÉPJÁRMŰ LEÁLLÍTÁSA
HOSSZABB IDŐRE
(START&STOP
RENDSZERREL
RENDELKEZŐ
VÁLTOZATOK)
A gépkocsi hosszabb időre történő
leállítása (vagy az akkumulátor cseréje)
esetén fokozott figyelemmel járjon el,
amikor az akkumulátort az elektromos
rendszerről leválassza.

KARBANTARTÁS ÉS GONDOZÁS
160
KEREKEK ÉS
GUMIABRONCSOK
39)
Általában kéthetenként, valamint
minden hosszabb út előtt ellenőrizzük a
gumiabroncsok légnyomását, beleértve
a szükségpótkerékét is: az ellenőrzést
felszerelt kerekeknél, hideg állapotban
kell végezni.
A gépkocsi használatakor normális, ha
a légnyomás megnő; a gumiabroncs
nyomásának előírt értékét a „Műszaki
adatok” fejezet „Kerekek” című része
tartalmazza.
A nem megfelelő légnyomás a
gumiabroncsok rendellenes kopását
eredményezi 143. ábra:
A előírt légnyomás: egyenletesen
kopott futófelület.
B alacsony légnyomás: erős kopás a
futófelület szélein.
C magas légnyomás: erős a futófelület
közepén.
A gumiabroncsot ki kell cserélni, ha a
futófelület mintázatának profilmélysége
1,6 mm alá csökken. Minden esetben
tartsa be az adott ország hatályos
előírásait.
FIGYELMEZTETÉS
❒ Lehetőleg kerülje a hirtelen
fékezéseket, a kipörgő kerekekkel
indulást és a járdaszélnek, kátyúk
peremének vagy egyéb
akadályoknak ütközést. Hosszabb,
egyenetlen útszakaszon való
közlekedés is károsíthatja a
gumiabroncsokat;
❒ rendszeresen ellenőrizze, hogy a
gumiabroncsokon nincsenek-e
vágások, dudorok vagy rendellenes
futófelület kopás.
Szükség esetén forduljon a Fiat
Márkaszervizhez;
❒ kerülje a túlterhelt gépkocsival
történő közlekedést: ez a kerekek és
a gumiabroncsok súlyos
károsodását okozhatja;
❒ gumidefekt esetén azonnal álljon
meg, és cseréljen kereket, így
elkerülheti a gumiabroncs, a
keréktárcsa, a függesztések és a
kormány károsodását;
❒ a gumiabroncsok használat nélkül is
öregednek. A mintázat és az
oldalfelület repedezettsége az
öregedés biztos jele. A hat évesnél
idősebb gumiabroncsokat
mindenesetre vizsgáltassuk meg
szakemberrel. Ne feledjük el különös
gonddal ellenőrizni a pótkereket is;❒ csere esetén mindig új
gumiabroncsokat használjon, kerülje
a bizonytalan eredetű
gumiabroncsok használatát;
❒ a gumiabroncs cseréjekor cserélje ki
a kerékszelepet is;
❒ a hátsó és első gumiabroncsok
egyenletes kopása érdekében
ajánlatos minden 10-15 ezer
kilométer megtétele után felcserélni
a gumiabroncsokat, a gépjármű
ugyanazon oldalán megtartva őket,
hogy a forgásirányuk ne változzon.
❒ ne utazzunk részben vagy teljesen
leeresztett gumiabroncsokkal, mivel
ez veszélyezteti a biztonságot, és a
gumiabroncsokat
helyrehozhatatlanul károsíthatja.
143DVDF0S0158c

161
FÉKRENDSZER
Az értékesítési változatok/piacok
függvényében a gépkocsi mechanikus
kopásérzékelőkkel rendelkezhet,
mindegyik kerékegység fékbetétjéhez
tartozik egy.
Amikor kezdenek elkopni a
féktömítések, a fékpedál lenyomásakor
egy halk sípolás hallatszik: a jelzés kb.
100 km-en keresztül működik (a
tényleges táv a vezetési stílustól és az
útviszonyoktól függ).
Ilyen esetben folytatni lehet az utat, de
óvatosan kell vezetni.
A lehető leghamarabb forduljunk a Fiat
márkaszervizhez a fékbetétek cseréje
érdekében.
ABLAKTÖRLŐ
HÁTSÓ
ABLAKTÖRLŐ 41)
Cseréljük ki a törlőlapátokat, ha a
gumiprofilok deformálódtak vagy
elkoptak. Mindenesetre legcélszerűbb
ezeket kb. évente egyszer cserélni.
Z ABLAKTÖRLŐK
FELEMELÉSE
ABLAKTÖRLŐ
Emeljük fel a törlőkart a szélvédőről, és
a törlőlapátot fordítsuk a karra 90°-os
szögben;
A SZÉLVÉDŐTÖRLŐ-
LAPÁT CSERÉJE
Az alábbiak szerint járjon el:
❒ emeljük fel az ablaktörlő kart;
❒ nyomja meg a gombot, A-144. ábra,
és vegye le a karról B a lapátot C;
❒ helyezze fel az új törlőlapátot, és
ellenőrizze annak biztos rögzülését.
HÁTSÓ
ABLAKTÖRLŐLAPÁT
CSERÉJE
Az alábbiak szerint járjon el:
❒ emeljük fel az védőfedelet,
A 145. ábra, majd szerelje le a
gépjárműről a kart, a B rögzítőanya
lecsavarásával ami a kart a
forgócsaphoz rögzíti;
❒ pontosan beállítva helyezze fel az új
törlőkart, és húzza meg teljesen a
rögzítőanyát;
❒ zárja le a védőfedelet.
144DVDF0S0129c

KARBANTARTÁS ÉS GONDOZÁS
162

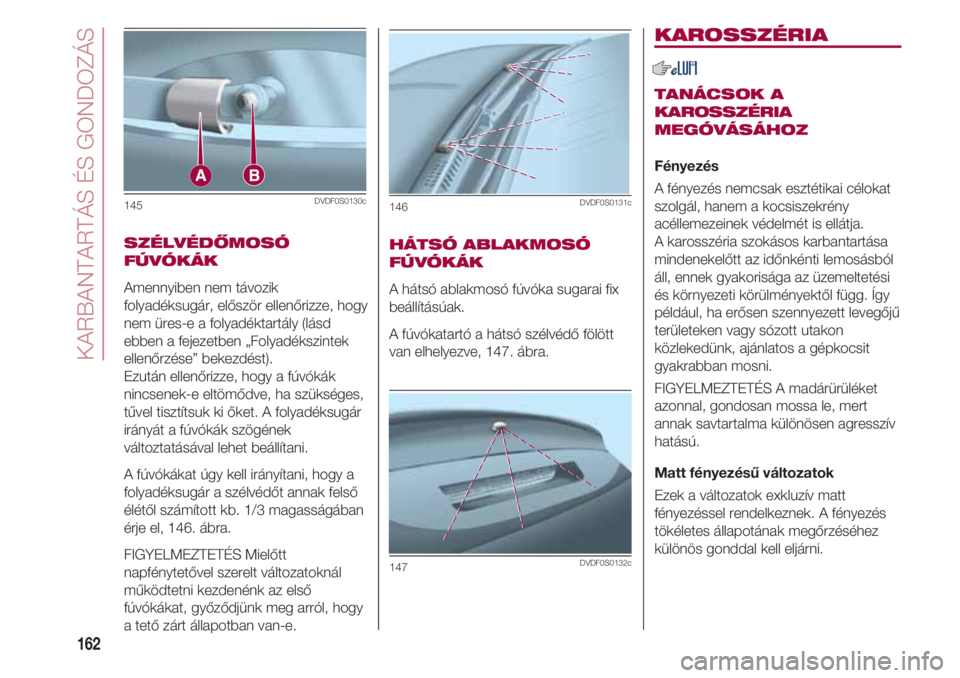

SZÉLVÉDŐMOSÓ
FÚVÓKÁK
Amennyiben nem távozik
folyadéksugár, először ellenőrizze, hogy
nem üres-e a folyadéktartály (lásd
ebben a fejezetben „Folyadékszintek
ellenőrzése” bekezdést).
Ezután ellenőrizze, hogy a fúvókák
nincsenek-e eltömődve, ha szükséges,
tűvel tisztítsuk ki őket. A folyadéksugár
irányát a fúvókák szögének
változtatásával lehet beállítani.
A fúvókákat úgy kell irányítani, hogy a
folyadéksugár a szélvédőt annak felső
élétől számított kb. 1/3 magasságában
érje el, 146. ábra.
FIGYELMEZTETÉS Mielőtt
napfénytetővel szerelt változatoknál
működtetni kezdenénk az első
fúvókákat, győződjünk meg arról, hogy
a tető zárt állapotban van-e.
145DVDF0S0130c
HÁTSÓ ABLAKMOSÓ
FÚVÓKÁK
A hátsó ablakmosó fúvóka sugarai fix
beállításúak.
A fúvókatartó a hátsó szélvédő fölött
van elhelyezve, 147. ábra.
146DVDF0S0131c
147DVDF0S0132c
KAROSSZÉRIA
TANÁCSOK A
KAROSSZÉRIA
MEGÓVÁSÁHOZ
Fényezés
A fényezés nemcsak esztétikai célokat
szolgál, hanem a kocsiszekrény
acéllemezeinek védelmét is ellátja.
A karosszéria szokásos karbantartása
mindenekelőtt az időnkénti lemosásból
áll, ennek gyakorisága az üzemeltetési
és környezeti körülményektől függ. Így
például, ha erősen szennyezett levegőjű
területeken vagy sózott utakon
közlekedünk, ajánlatos a gépkocsit
gyakrabban mosni.
FIGYELMEZTETÉS A madárürüléket
azonnal, gondosan mossa le, mert
annak savtartalma különösen agresszív
hatású.
Matt fényezésű változatok
Ezek a változatok exkluzív matt
fényezéssel rendelkeznek. A fényezés
tökéletes állapotának megőrzéséhez
különös gonddal kell eljárni.

163

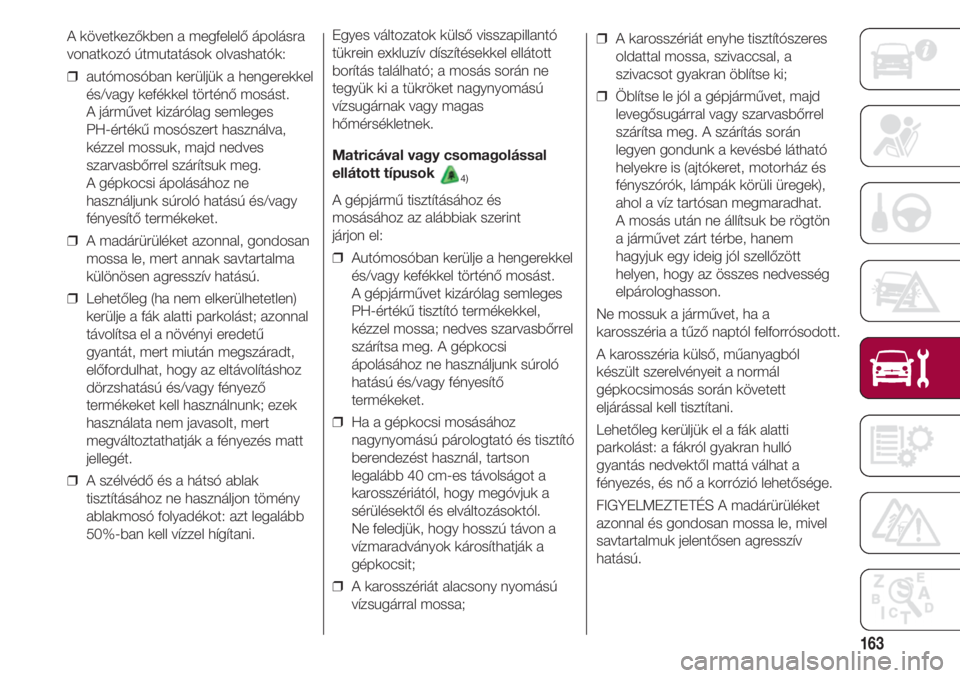

A következőkben a megfelelő ápolásra
vonatkozó útmutatások olvashatók:
❒ autómosóban kerüljük a hengerekkel
és/vagy kefékkel történő mosást.
A járművet kizárólag semleges
PH-értékű mosószert használva,
kézzel mossuk, majd nedves
szarvasbőrrel szárítsuk meg.
A gépkocsi ápolásához ne
használjunk súroló hatású és/vagy
fényesítő termékeket.
❒ A madárürüléket azonnal, gondosan
mossa le, mert annak savtartalma
különösen agresszív hatású.
❒ Lehetőleg (ha nem elkerülhetetlen)
kerülje a fák alatti parkolást; azonnal
távolítsa el a növényi eredetű
gyantát, mert miután megszáradt,
előfordulhat, hogy az eltávolításhoz
dörzshatású és/vagy fényező
termékeket kell használnunk; ezek
használata nem javasolt, mert
megváltoztathatják a fényezés matt
jellegét.
❒ A szélvédő és a hátsó ablak
tisztításához ne használjon tömény
ablakmosó folyadékot: azt legalább
50%-ban kell vízzel hígítani.Egyes változatok külső visszapillantó
tükrein exkluzív díszítésekkel ellátott
borítás található; a mosás során ne
tegyük ki a tükröket nagynyomású
vízsugárnak vagy magas
hőmérsékletnek.
Matricával vagy csomagolással
ellátott típusok
4)
A gépjármű tisztításához és
mosásához az alábbiak szerint
járjon el:
❒ Autómosóban kerülje a hengerekkel
és/vagy kefékkel történő mosást.
A gépjárművet kizárólag semleges
PH-értékű tisztító termékekkel,
kézzel mossa; nedves szarvasbőrrel
szárítsa meg. A gépkocsi
ápolásához ne használjunk súroló
hatású és/vagy fényesítő
termékeket.
❒ Ha a gépkocsi mosásához
nagynyomású párologtató és tisztító
berendezést használ, tartson
legalább 40 cm-es távolságot a
karosszériától, hogy megóvjuk a
sérülésektől és elváltozásoktól.
Ne feledjük, hogy hosszú távon a
vízmaradványok károsíthatják a
gépkocsit;
❒ A karosszériát alacsony nyomású
vízsugárral mossa;
❒ A karosszériát enyhe tisztítószeres
oldattal mossa, szivaccsal, a
szivacsot gyakran öblítse ki;
❒ Öblítse le jól a gépjárművet, majd
levegősugárral vagy szarvasbőrrel
szárítsa meg. A szárítás során
legyen gondunk a kevésbé látható
helyekre is (ajtókeret, motorház és
fényszórók, lámpák körüli üregek),
ahol a víz tartósan megmaradhat.
A mosás után ne állítsuk be rögtön
a járművet zárt térbe, hanem
hagyjuk egy ideig jól szellőzött
helyen, hogy az összes nedvesség
elpárologhasson.
Ne mossuk a járművet, ha a
karosszéria a tűző naptól felforrósodott.
A karosszéria külső, műanyagból
készült szerelvényeit a normál
gépkocsimosás során követett
eljárással kell tisztítani.
Lehetőleg kerüljük el a fák alatti
parkolást: a fákról gyakran hulló
gyantás nedvektől mattá válhat a
fényezés, és nő a korrózió lehetősége.
FIGYELMEZTETÉS A madárürüléket
azonnal és gondosan mossa le, mivel
savtartalmuk jelentősen agresszív
hatású.

KARBANTARTÁS ÉS GONDOZÁS
164

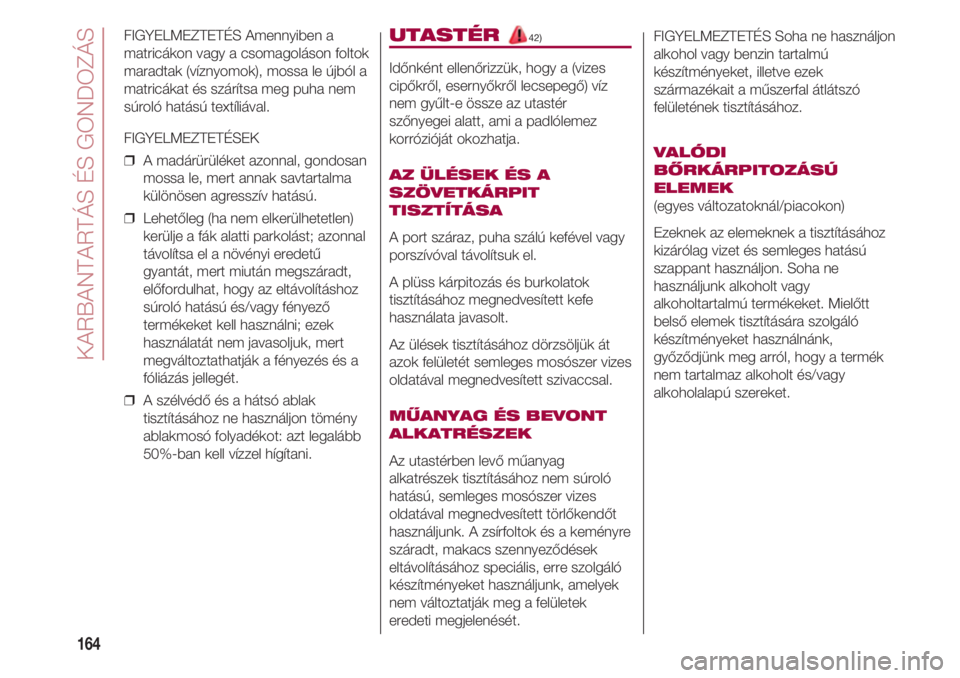

FIGYELMEZTETÉS Amennyiben a
matricákon vagy a csomagoláson foltok
maradtak (víznyomok), mossa le újból a
matricákat és szárítsa meg puha nem
súroló hatású textíliával.
FIGYELMEZTETÉSEK
❒ A madárürüléket azonnal, gondosan
mossa le, mert annak savtartalma
különösen agresszív hatású.
❒ Lehetőleg (ha nem elkerülhetetlen)
kerülje a fák alatti parkolást; azonnal
távolítsa el a növényi eredetű
gyantát, mert miután megszáradt,
előfordulhat, hogy az eltávolításhoz
súroló hatású és/vagy fényező
termékeket kell használni; ezek
használatát nem javasoljuk, mert
megváltoztathatják a fényezés és a
fóliázás jellegét.
❒ A szélvédő és a hátsó ablak
tisztításához ne használjon tömény
ablakmosó folyadékot: azt legalább
50%-ban kell vízzel hígítani.UTASTÉR 42)
Időnként ellenőrizzük, hogy a (vizes
cipőkről, esernyőkről lecsepegő) víz
nem gyűlt-e össze az utastér
szőnyegei alatt, ami a padlólemez
korrózióját okozhatja.
AZ ÜLÉSEK ÉS A
SZÖVETKÁRPIT
TISZTÍTÁSA
A port száraz, puha szálú kefével vagy
porszívóval távolítsuk el.
A plüss kárpitozás és burkolatok
tisztításához megnedvesített kefe
használata javasolt.
Az ülések tisztításához dörzsöljük át
azok felületét semleges mosószer vizes
oldatával megnedvesített szivaccsal.
MŰANYAG ÉS BEVONT
ALKATRÉSZEK
Az utastérben levő műanyag
alkatrészek tisztításához nem súroló
hatású, semleges mosószer vizes
oldatával megnedvesített törlőkendőt
használjunk. A zsírfoltok és a keményre
száradt, makacs szennyeződések
eltávolításához speciális, erre szolgáló
készítményeket használjunk, amelyek
nem változtatják meg a felületek
eredeti megjelenését.
FIGYELMEZTETÉS Soha ne használjon
alkohol vagy benzin tartalmú
készítményeket, illetve ezek
származékait a műszerfal átlátszó
felületének tisztításához.
VALÓDI
BŐRKÁRPITOZÁSÚ
ELEMEK
(egyes változatoknál/piacokon)
Ezeknek az elemeknek a tisztításához
kizárólag vizet és semleges hatású
szappant használjon. Soha ne
használjunk alkoholt vagy
alkoholtartalmú termékeket. Mielőtt
belső elemek tisztítására szolgáló
készítményeket használnánk,
győződjünk meg arról, hogy a termék
nem tartalmaz alkoholt és/vagy
alkoholalapú szereket.

165

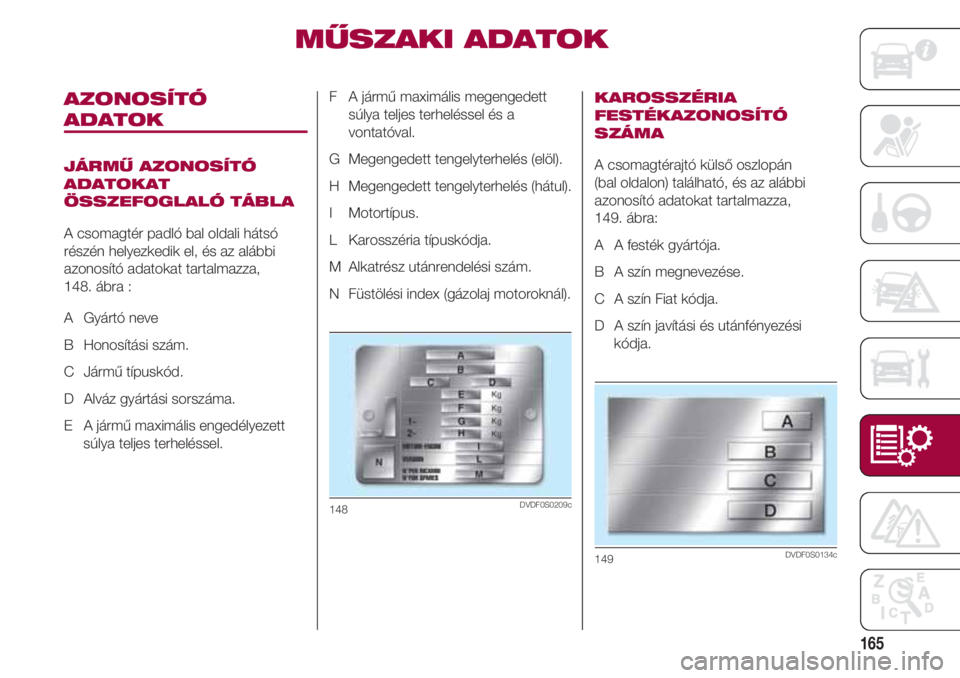

MŰSZAKI ADATOK
AZONOSÍTÓ
ADATOK
JÁRMŰ AZONOSÍTÓ
ADATOKAT
ÖSSZEFOGLALÓ TÁBLA
A csomagtér padló bal oldali hátsó
részén helyezkedik el, és az alábbi
azonosító adatokat tartalmazza,
148. ábra :
A Gyártó neve
B Honosítási szám.
C Jármű típuskód.
D Alváz gyártási sorszáma.
E A jármű maximális engedélyezett
súlya teljes terheléssel.F A jármű maximális megengedett
súlya teljes terheléssel és a
vontatóval.
G Megengedett tengelyterhelés (elöl).
H Megengedett tengelyterhelés (hátul).
I Motortípus.
L Karosszéria típuskódja.
M Alkatrész utánrendelési szám.
N Füstölési index (gázolaj motoroknál).
148DVDF0S0209c
KAROSSZÉRIA
FESTÉKAZONOSÍTÓ
SZÁMA
A csomagtérajtó külső oszlopán
(bal oldalon) található, és az alábbi
azonosító adatokat tartalmazza,
149. ábra:
A A festék gyártója.
B A szín megnevezése.
C A szín Fiat kódja.
D A szín javítási és utánfényezési
kódja.
149DVDF0S0134c

MŰSZAKI ADATOK
166

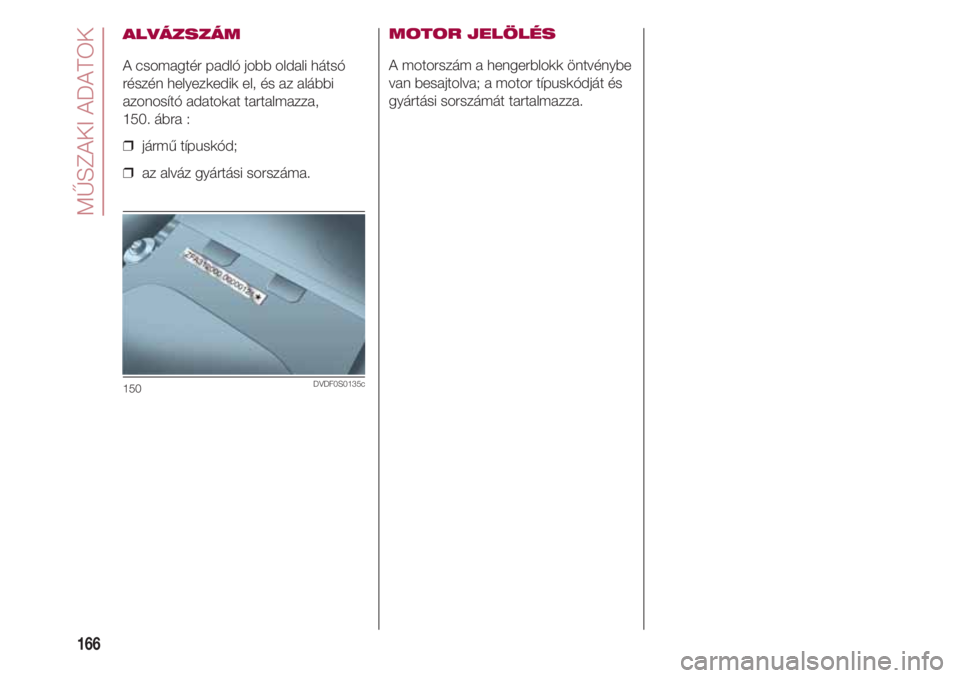

ALVÁZSZÁM
A csomagtér padló jobb oldali hátsó
részén helyezkedik el, és az alábbi
azonosító adatokat tartalmazza,
150. ábra :
❒ jármű típuskód;
❒ az alváz gyártási sorszáma.
150DVDF0S0135c
MOTOR JELÖLÉS
A motorszám a hengerblokk öntvénybe
van besajtolva; a motor típuskódját és
gyártási sorszámát tartalmazza.
