2018 FIAT 500 Kezelési és karbantartási útmutató (in Hungarian)

135

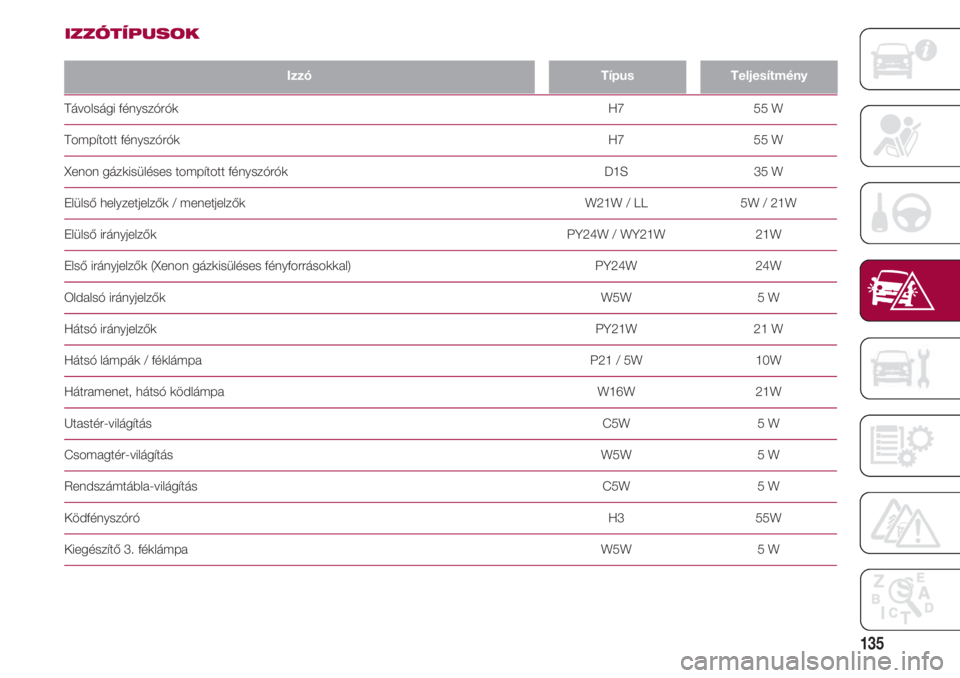

IZZÓTÍPUSOK
IzzóTípusTeljesítmény
Távolsági fényszórók H7 55 W
Tompított fényszórók H7 55 W
Xenon gázkisüléses tompított fényszórók D1S 35 W
Elülső helyzetjelzők / menetjelzők W21W / LL 5W / 21W
Elülső irányjelzők PY24W / WY21W 21W
Első irányjelzők (Xenon gázkisüléses fényforrásokkal) PY24W 24W
Oldalsó irányjelzők W5W 5 W
Hátsó irányjelzők PY21W 21 W
Hátsó lámpák / féklámpa P21 / 5W 10W
Hátramenet, hátsó ködlámpa W16W 21W
Utastér-világítás C5W 5 W
Csomagtér-világítás W5W 5 W
Rendszámtábla-világítás C5W 5 W
Ködfényszóró H3 55W
Kiegészítő 3. féklámpa W5W 5 W

SZÜKSÉG ESETÉN
136
ELÜLSŐ LÁMPATESTEK
Az elülső lámpatestek a helyzetjelző, a
tompított fényszóró, a távolsági
fényszóró és az irányjelző izzókat
foglalják magában.
Hozzáférés az irányjelzőizzókhoz
(POP verziók)
A motortér felől dolgozva vegye le a
gumi védősapkát, A, 111. ábra.
Hozzáférés az tompított
fényszórókhoz (POP verziók)
Vegye le a gumi védősapkát
B 111. ábra.
111DVDF0S0114c
Hozzáférés az irányjelzőizzókhoz
(kivéve POP verziók)
A motortér felől dolgozva vegye le a
gumi védősapkát, A, 112. ábra.
Hozzáférés az tompított
fényszórókhoz
(kivéve POP verziók)
A motortér felől dolgozva vegye le a
gumi védősapkát, B, 112. ábra.
112DVDF0S0196c
Hozzáférés a helyzetjelző/nappali
menetjelző fények (D.R.L.) izzóihoz
és a távolsági fényszóróizzókhoz
Kormányozza be teljesen a kerekeket,
a kerékjárat belsejében nyissuk fel a
fedelet C, 113. ábra, ezt követően
pedig vegye le a gumisapkát D.
113DVDF0S0115c

137
TOMPÍTOTT
FÉNYSZÓRÓK
(POP verziók)
Az égő cseréjét a következők szerint
végezzük:
❒ az előbbiekben leírt módon
távolítsuk el a gumi védősapkát;
❒ nyomja össze a rögzítő szerkezetet
A, 114. ábra, és vegye ki az
izzótartót;
❒ vegyük ki és cseréljük ki a nyomásra
rögzülő izzót;
❒ tegyük vissza az izzótartót,
meggyőződve annak helyes
rögzüléséről;
❒ helyezzük vissza a gumi
védősapkát.
114DVDF0S0118c
TOMPÍTOTT
FÉNYSZÓRÓK
(kivéve POP verziók)
Az égő cseréjét a következők szerint
végezzük:
❒ az előbbiekben leírt módon
távolítsuk el a gumi védősapkát;
❒ kösse le a csatlakozót, A 115. ábra,
és
akassza ki a foglalatot rögzítő
rugó At;
❒ húzzuk ki és cseréljük ki az izzót;
❒ rögzítse vissza az égőt a foglalatba,
és csatlakoztassa vissza a
csatlakozót;
❒ helyezze vissza a védődugót, és
forgassa el az óramutató járásával
megegyező irányba.
115DVDF0S0197c
Gázkisüléses (Xenon)
fényforrásokkal
(egyes változatoknál/piacokon)
Forduljunk a Fiat Vevőszolgálati
Hálózathoz.
TÁVOLSÁGI FÉNYSZÓRÓK
Az égő cseréjét a következők szerint
végezzük:
❒ az előbbiekben leírt módon
távolítsuk el a gumi védősapkát;
❒ akassza ki az izzót rögzítő két rugót,
A 116. ábra;
❒ húzzuk ki és cseréljük ki az izzót;
❒ helyezzük be az új izzót, ügyelve
arra, hogy a fémfoglalat nyúlványai
pontosan illeszkedjenek
fényszórótükör kivágásaiba, majd
akasszuk vissza a foglalatot rögzítő
rugót;
❒ helyezzük vissza a gumi
védősapkát.
116DVDF0S0119c

SZÜKSÉG ESETÉN
138
HELYZETJELZŐ/NAPPALI
MENETJELZŐ FÉNYEK
Az égő cseréjét a következők szerint
végezzük:
❒ az előbbiekben leírt módon
távolítsuk el a gumi védősapkát;
❒ az óramutató járásával ellentétes
irányba húzza ki az izzótartót,
B 116. ábra;
❒ vegyük ki és cseréljük ki a nyomásra
rögzülő izzót;
❒ az óramutató járásával megegyező
irányba helyezze vissza az izzótartót
B, ellenőrizze, hogy megfelelően
rögzül-e;
❒ helyezzük vissza a gumi
védősapkát.
IRÁNYJELZŐK
Elülsők (POP verziók)
Az égő cseréjét a következők szerint
végezzük:
❒ az előbbiekben leírt módon
távolítsuk el a gumi védősapkát;
❒ az óramutató járásával ellentétes
irányba húzza ki az izzótartót,
A 117. ábra;
❒ vegyük ki és cseréljük ki a nyomásra
rögzülő izzót;
❒ az óramutató járásával megegyező
irányba helyezze vissza az izzótartót
A, ellenőrizze, hogy megfelelően
rögzül-e;
❒ helyezzük vissza a gumi
védősapkát.
117DVDF0S0116c
Elülsők (Kivéve POP verziók)
Az égő cseréjét a következők szerint
végezzük:
❒ az előbbiekben leírt módon távolítsa
el a gumi védősapkát;
❒ az óramutató járásával ellentétesen
forgatva húzza ki az izzótartó
foglalatot ;
❒ cserélje ki az égő foglalat egységet;
❒ az óramutató járásával megegyező
irányba helyezze vissza az izzótartót,
A 118. ábra, ellenőrizze, hogy
megfelelően rögzül-e;
❒ helyezze vissza a védődugót, és
forgassa el az óramutató járásával
ellentétes irányba.
118DVDF0S0198c

139

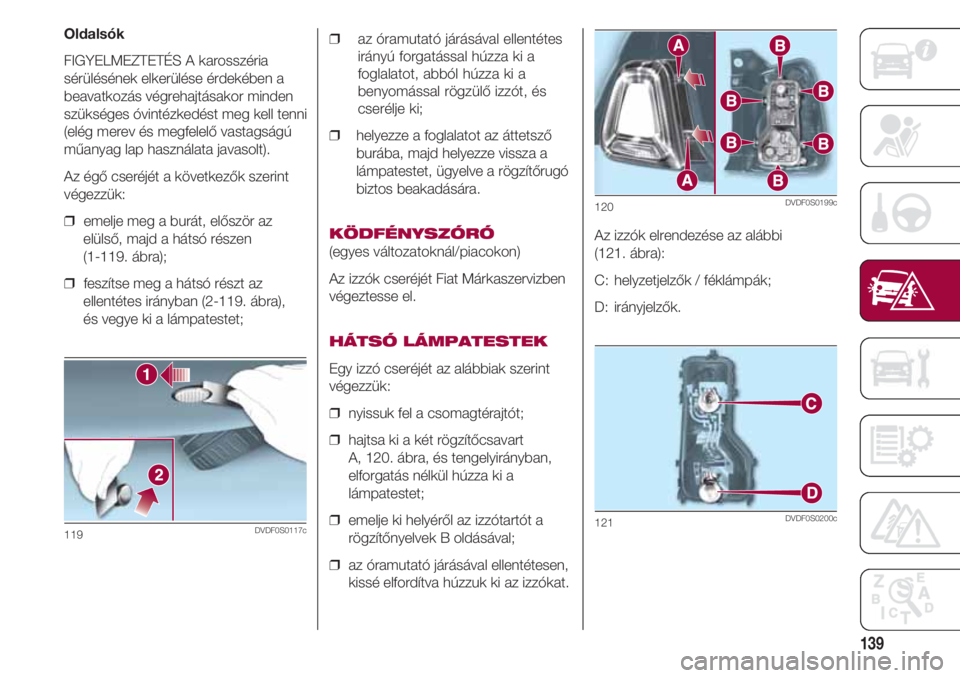

Oldalsók
FIGYELMEZTETÉS A karosszéria
sérülésének elkerülése érdekében a
beavatkozás végrehajtásakor minden
szükséges óvintézkedést meg kell tenni
(elég merev és megfelelő vastagságú
műanyag lap használata javasolt).
Az égő cseréjét a következők szerint
végezzük:
❒ emelje meg a burát, először az
elülső, majd a hátsó részen
(1-119. ábra);
❒ feszítse meg a hátsó részt az
ellentétes irányban (2-119. ábra),
és vegye ki a lámpatestet;
119DVDF0S0117c
❒ az óramutató járásával ellentétes
irányú forgatással húzza ki a
foglalatot, abból húzza ki a
benyomással rögzülő izzót, és
cserélje ki;
❒ helyezze a foglalatot az áttetsző
burába, majd helyezze vissza a
lámpatestet, ügyelve a rögzítőrugó
biztos beakadására.
KÖDFÉNYSZÓRÓ
(egyes változatoknál/piacokon)
Az izzók cseréjét Fiat Márkaszervizben
végeztesse el.
HÁTSÓ LÁMPATESTEK
Egy izzó cseréjét az alábbiak szerint
végezzük:
❒ nyissuk fel a csomagtérajtót;
❒ hajtsa ki a két rögzítőcsavart
A, 120. ábra, és tengelyirányban,
elforgatás nélkül húzza ki a
lámpatestet;
❒ emelje ki helyéről az izzótartót a
rögzítőnyelvek B oldásával;
❒ az óramutató járásával ellentétesen,
kissé elfordítva húzzuk ki az izzókat.Az izzók elrendezése az alábbi
(121. ábra):
C: helyzetjelzők / féklámpák;
D: irányjelzők.
120DVDF0S0199c
121DVDF0S0200c

SZÜKSÉG ESETÉN
140

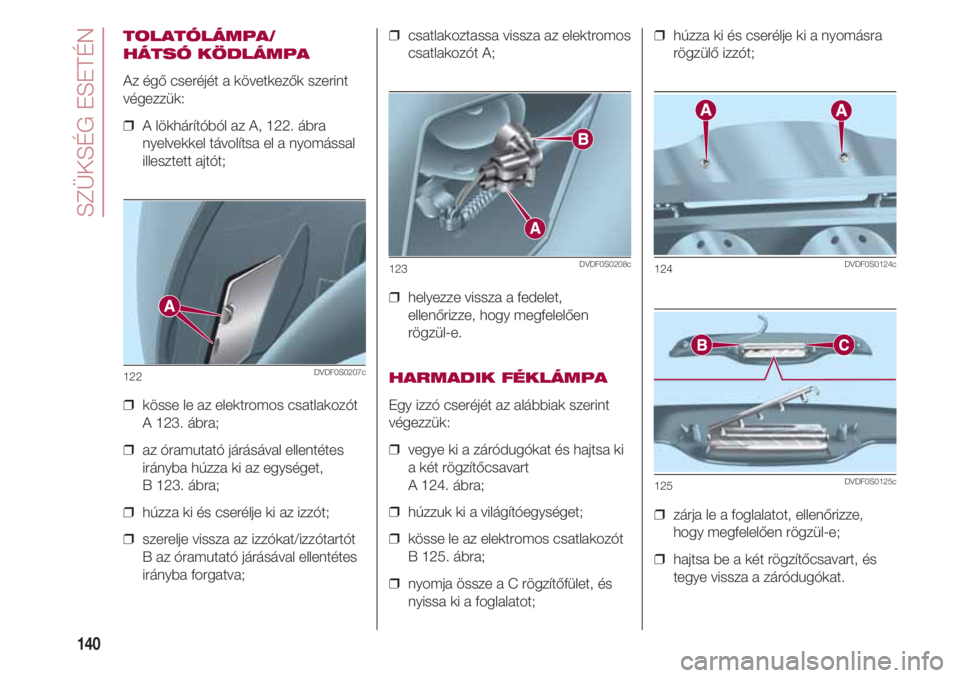

TOLATÓLÁMPA/
HÁTSÓ KÖDLÁMPA
Az égő cseréjét a következők szerint
végezzük:
❒ A lökhárítóból az A, 122. ábra
nyelvekkel távolítsa el a nyomással
illesztett ajtót;
❒ kösse le az elektromos csatlakozót
A 123. ábra;
❒ az óramutató járásával ellentétes
irányba húzza ki az egységet,
B 123. ábra;
❒ húzza ki és cserélje ki az izzót;
❒ szerelje vissza az izzókat/izzótartót
B az óramutató járásával ellentétes
irányba forgatva;
122DVDF0S0207c
❒ csatlakoztassa vissza az elektromos
csatlakozót A;
❒ helyezze vissza a fedelet,
ellenőrizze, hogy megfelelően
rögzül-e.
HARMADIK FÉKLÁMPA
Egy izzó cseréjét az alábbiak szerint
végezzük:
❒ vegye ki a záródugókat és hajtsa ki
a két rögzítőcsavart
A 124. ábra;
❒ húzzuk ki a világítóegységet;
❒ kösse le az elektromos csatlakozót
B 125. ábra;
❒ nyomja össze a C rögzítőfület, és
nyissa ki a foglalatot;
123DVDF0S0208c
❒ húzza ki és cserélje ki a nyomásra
rögzülő izzót;
❒ zárja le a foglalatot, ellenőrizze,
hogy megfelelően rögzül-e;
❒ hajtsa be a két rögzítőcsavart, és
tegye vissza a záródugókat.
124DVDF0S0124c
125DVDF0S0125c

141
RENDSZÁMTÁBLA-
VILÁGÍTÁS
Az izzók cseréjét az alábbiak szerint
végezzük:
❒ a nyilakkal jelzett pontban,
126. ábra, feszítve emelje ki a
lámpatestet;
❒ húzza ki az izzót az oldalsó
érintkezők közül, és cserélje ki;
❒ helyezze be az új izzót, ügyelve arra,
hogy pontosan az érintkezők közé
kerüljön és rögzüljön;
❒ végül szerelje vissza a burát.
126DVDF0S0126c
BIZTOSÍTÉKCSERE
35) 19)
BIZTOSÍTÉKTÁBLA A
MŰSZERFAL ALATT
A biztosítéktáblához való hozzáférés
érdekében távolítsa el a rápattintott
fedelet A-127. ábra.
127DVDF0S067c
Alul, a pedálzat mellett található a
128. ábrán illusztrált biztosítéktábla
A külső tükrök elektromos fűtéséhez
tartozó, 5 A-es biztosíték a
diagnosztikai csatlakozó mellett van
elhelyezve, a 129. ábra szerint.
128DVDF0S068c
129DVDF0S069c

SZÜKSÉG ESETÉN
142

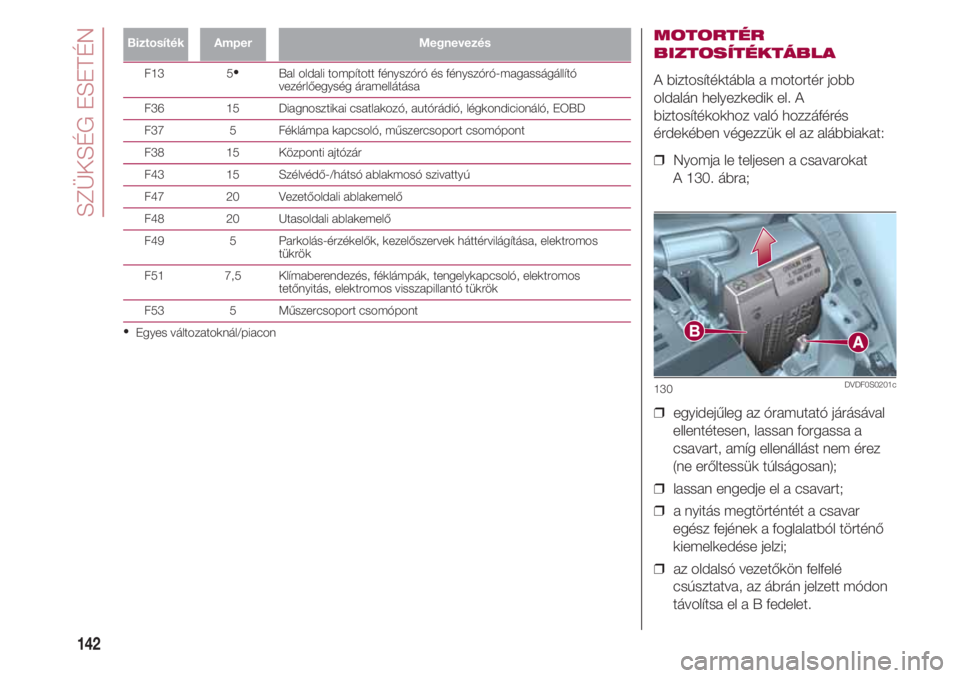

BiztosítékAmperMegnevezés
F13 5•
Bal oldali tompított fényszóró és fényszóró-magasságállító vezérlőegység áramellátása
F36 15 Diagnosztikai csatlakozó, autórádió, légkondicionáló, EOBD
F37 5 Féklámpa kapcsoló, műszercsoport csomópont
F38 15 Központi ajtózár
F43 15 Szélvédő-/hátsó ablakmosó szivattyú
F47 20 Vezetőoldali ablakemelő
F48 20 Utasoldali ablakemelő
F49 5 Parkolás-érzékelők, kezelőszervek háttérvilágítása, elektromos
tükrök
F51 7,5 Klímaberendezés, féklámpák, tengelykapcsoló, elektromos
tetőnyitás, elektromos visszapillantó tükrök
F53 5 Műszercsoport csomópont
•
Egyes változatoknál/piacon
MOTORTÉR
BIZTOSÍTÉKTÁBLA
A biztosítéktábla a motortér jobb
oldalán helyezkedik el. A
biztosítékokhoz való hozzáférés
érdekében végezzük el az alábbiakat:
❒ Nyomja le teljesen a csavarokat
A 130. ábra;
❒ egyidejűleg az óramutató járásával
ellentétesen, lassan forgassa a
csavart, amíg ellenállást nem érez
(ne erőltessük túlságosan);
❒ lassan engedje el a csavart;
❒ a nyitás megtörténtét a csavar
egész fejének a foglalatból történő
kiemelkedése jelzi;
❒ az oldalsó vezetőkön felfelé
csúsztatva, az ábrán jelzett módon
távolítsa el a B fedelet.
130DVDF0S0201c
