2018 CITROEN DS3 Kezelési útmutató (in Hungarian)

175
Tompított fényszórók
Távolsági fényszórókF A nyelv meghúzásával távolítsa el a védőborítást.
F
K

össe ki az izzó csatlakozóját.
F
A

z izzó kiszabadításához feszítse szét a rugókat.
F
H

úzza ki az izzót, és cserélje ki.
Visszaszereléskor a
műveletsort hajtsa végre
fordított sorrendben.
Helyzetjelző
F A nyelv meghúzásával távolítsa el a védőborítást.
F
K

össe ki az izzó csatlakozóját.
F
A

z izzó kiszabadításához feszítse szét a rugókat.
F
H

úzza ki az izzót, és cserélje ki.
Visszaszereléskor a
műveletsort hajtsa végre
fordított sorrendben.
F
A n

yelv meghúzásával távolítsa el
a
védőborítást.
F
H

úzza ki a lámpatartót a fülek mindkét oldali
megnyomásával.
F
H

úzza ki az izzót, és cserélje ki.
Visszaszereléskor a
műveletsort hajtsa végre
fordított sorrendben.
LED/xenonlámpák
(LED: fénykibocsátó diódák)
1. Irányjelzők (LED).
2. Oldalsó világítás (LED).
3. Tompított fényszórók (xenon).
4. Távolsági fényszórók (LED/xenon).
5. LED-es nappali fényszóró
6. LED-es ködfényszórók.
Az ilyen típusú lámpák (LED/xenon) cseréje
érdekében forduljon a
hálózathoz vagy egy
szakszervizhez.
08
Üzemzavar esetén

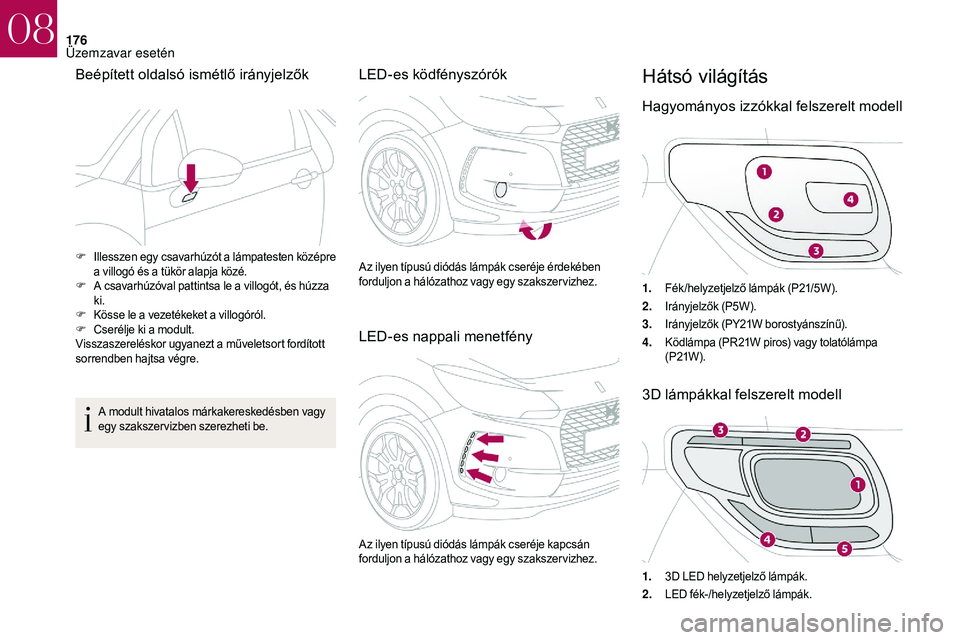

176
Beépített oldalsó ismétlő irányjelzők
A modult hivatalos márkakereskedésben vagy
egy szakszer vizben szerezheti be.
LED-es ködfényszórók
LED-es nappali menetfényHátsó világítás
Hagyományos izzókkal felszerelt modell
1.Fék /helyzetjelző lámpák (P21/5W).
2. Irányjelzők (P5W).
3. Irányjelzők (PY21W borostyánszínű).
4. Ködlámpa (PR21W piros) vagy tolatólámpa
(P21W ).
3D lámpákkal felszerelt modell
F Illesszen egy csavarhúzót a l ámpatesten középre
a villogó és a tükör alapja közé.
F
A c

savarhúzóval pattintsa le a villogót, és húzza
ki.
F
K

össe le a vezetékeket a villogóról.
F
C

serélje ki a modult.
Visszaszereléskor ugyanezt a
műveletsort fordított
sorrendben hajtsa végre. Az ilyen típusú diódás lámpák cseréje érdekében
forduljon a
hálózathoz vagy egy szakszer vizhez.
Az ilyen típusú diódás lámpák cseréje kapcsán
forduljon a
hálózathoz vagy egy szakszer vizhez.1.3D LED helyzetjelző lámpák.
2. LED fék-/helyzetjelző lámpák.
08
Üzemzavar esetén

177
3.LED oldalsó helyzetjelző lámpák.
4. Irányjelzők (PY21W borostyánszínű).
5. Ködlámpa (H21W piros) vagy tolatólámpa
(H21W ).
A borostyánsárga vagy piros színű izzókat,
például az irányjelzőkét vagy ködlámpákét,
mindig azonos színű és azonos műszaki
jellemzőkkel rendelkező izzókra kell cserélni.
Hozzáférés az izzókhoz
A takarófedél eltávolítása
F Nyissa ki a csomagtartót.
1. típus 2. típusA lámpa kivétele
A visszaszereléskor ugyanígy járjon el, fordított
sorrendben.
Ügyeljen arra, hogy a
lámpatesteket mindig
megfelelő szögben helyezze be a
megvezetésekbe.
A takarófedél visszaszerelése
1. típus
F
A n

yelv lefelé húzásával távolítsa el
a

védőborítást.
F
C

savarja ki a

lámpatest rögzítőanyáját.
F
P

attintsa ki a

lámpa csatlakozóját.
F
T

engelyirányban meghúzva óvatosan emelje ki
a
l

ámpatestet. F
K

eresse meg a 3 horgot (A) a burkolat alsó
részén.
08
Üzemzavar esetén

178
2. típus
Izzócsere
Hagyományos izzókkal felszerelt modell3D lámpákkal felszerelt modell
Irányjelzők (4) és köd- vagy
tolatólámpák (5)
LED helyzetjelzők és féklámpák
(diódák) cseréje
Az ilyen típusú diódás lámpák cseréje érdekében
forduljon a
hálózathoz vagy egy szakszer vizhez.
F
D

öntse meg felfelé a

burkolatot, és keresse meg
a

horgokat (
B) a burkolat alatt.
F
E

melje fel a

fedelet.
F
C

súsztassa el a

burkolatot úgy, hogy pontosan
visszakerüljön a

helyére. F
K

eresse meg a

burkolatot az alsó részen.
F
H

ajtsa fel a

burkolatot.
F
F
ordítsa el negyed fordulattal az izzót, és
cserélje ki.
F
H

úzza szét a

négy nyelvet, és vegye ki az
izzófoglalatot.
F
F

ordítsa el negyed fordulattal az izzót, húzza ki,
és helyezzen be egy újat.
08
Üzemzavar esetén

179
Rendszámtábla-világítás (LED)
Harmadik féklámpa (4 x W5W izzó)F Nyomja meg középen a lámpatesten, közben két
csavarhúzóval tolja enyhén kifelé.
F
K

össe le a csatlakozót a foglalatról, és, ha
szükséges a
lámpa mosócsövét is.
F
F

ordítsa el negyed fordulattal a hibás lámpa
foglalatát.
F
H

úzza ki az izzót, és cserélje ki.
Visszaszereléskor a
műveletsort hajtsa végre
fordított sorrendben.Kiegészítő féklámpa (LED)
Az ilyen típusú LED lámpák cseréje kapcsán
forduljon a hálózathoz vagy egy szakszer vizhez.
F
N

yissa ki a csomagtartót.
F
T

ávolítsa el a két vakdugót (A) a bélésen. Az ilyen típusú LED-es lámpák cseréjéhez
forduljon egy hivatalos márkakereskedéshez vagy
szakszervizhez.
08
Üzemzavar esetén

180
Belső világítás
Plafonlámpa (1/W5W)
Pattintsa le a plafonlámpa 1 búráját egy kis méretű
lapos csavarhúzóval a kapcsoló felőli oldalon, hogy
hozzáférjen a
kiégett izzóhoz.
Olvasólámpák (2/W5W)
Pattintsa le a plafonlámpa búráját 1 . A k iégett
izzóhoz való hozzáféréshez pattintsa le az adott
olvasólámpa 2
r

észt.
Csomagtér-világítás (W5W) Lábtér és középső tárolóhely
világítás (W5W)
Akassza ki a dobozt, így hozzáférhet a lámpához.
Kesztyűtartó-világítás (W5W)Hátulról nyomja be az aljzatot, és pattintsa le az
egységet.
Pattintsa ki a
tárolót, hogy hozzáférhessen az
izzóhoz.
08
Üzemzavar esetén

181
Biztosíték cseréje
Hozzáférés a szerszámokhoz
A biztosíték-kiszedő csipesz és a tartalék
b iztosítékok a biztosítékdoboz fedele mögött, a
műszerfalon találhatók.
Biztosítékcsere
F és a meghibásodott biztosítékot minden
esetben azonos áramerősségű (azonos
színű) biztosítékkal helyettesítse. Eltérő
áramerősségű biztosíték használata a
gépjármű
meghibásodásához vezethet (tűzveszély).
Ha a
hiba a biztosítékcserét követően ismételten
előfordul, ellenőriztesse az elektromos rendszert
a
hivatalos márkakereskedésben vagy egy
szakszervizben.
Az alábbi hozzárendelési táblázatokban
nem szereplő biztosíték cseréje súlyos
meghibásodást okozhat gépjárművén.
Forduljon a
hivatalos márkakereskedéshez
vagy egy szakszer vizhez.
F
P

attintsa le a

biztosítékdoboz fedelét az oldalsó
rész meghúzásával.
F
T

eljesen emelje le a

fedelet.
F
H

úzza ki a

csipeszt.
F
N

yissa fel a

kesztyűtartót.
F
P

attintsa le a

biztosítékdoboz fedelét az oldalsó
rész meghúzásával.
F
T

eljesen emelje le a

fedelet,
F
H

úzza ki a

csipeszt
A biztosíték cseréje előtt:
F
k

i kell deríteni és meg kell szüntetni a

hiba okát,
F
k

i kell kapcsolni minden elektromos fogyasztót,
F
l

e kell állítani a

gépkocsit, és ki kell kapcsolni
a

gyújtást,
F
a

z alábbi oldalakon szereplő táblázatok és ábrák
alapján azonosítani kell a

hibás biztosítékot.
A biztosíték cseréjekor:
F
a s

peciális csipesz segítségével távolítsa el
a

biztosítékot a

foglalatból, és vizsgálja meg
a


szálak állapotát, Jó
Rossz
Csipesz
08
Üzemzavar esetén

182
Az elektromos tartozékok felszerelése
Járművének elektromos rendszerét standard
vagy választható berendezésekkel való
működésre tervezték.
Bármely más elektromos berendezés vagy
tartozék gépjárművébe történő beszerelése
előtt forduljon a hivatalos márkakereskedéshez
vagy egy szakszer vizhez.
Semminemű felelősséget nem vállal
a
gépjármű javításából eredő költségekért,
vagy a
nem a DS AUTOMOBILES által
ajánlott, nem általa szállított, vagy nem az
előírásainak megfelelő módon beszerelt
kiegészítő tartozékok használata miatt
bekövetkező meghibásodásokért, különösen,
ha a
csatlakoztatott kiegészítő berendezések
összes áramfelvétele meghaladja
a
10 milliampert.Biztosítékok a m űszerfalban
A biztosítékdoboz a műszer fal alsó részén található
( a bal oldalon).
08
Üzemzavar esetén
