2018 CITROEN C4 SPACETOURER Instrukcja obsługi (in Polish)

287
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016

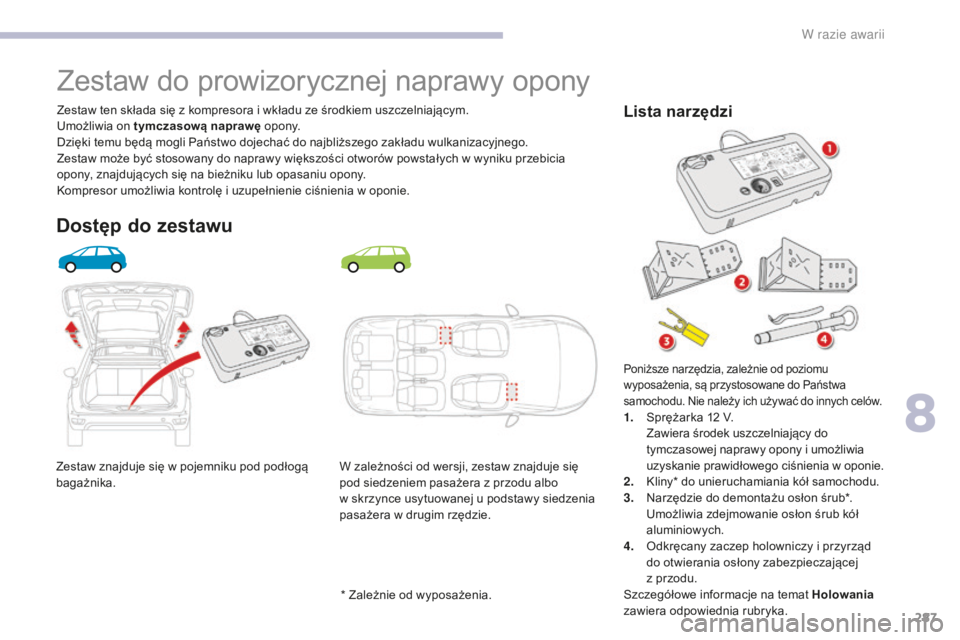

Zestaw znajduje się w pojemniku pod podłogą
bagażnika.Zestaw ten składa się z kompresora i wkładu ze środkiem uszczelniającym.
Umożliwia on tymczasową naprawę opony.
Dzięki temu będą mogli Państwo dojechać do najbliższego zakładu wulkanizacyjnego.
Zestaw może być stosowany do naprawy większości otworów powstałych w wyniku przebicia
opony, znajdujących się na bieżniku lub opasaniu opony.
Kompresor umożliwia kontrolę i uzupełnienie ciśnienia w oponie.
Zestaw do prowizorycznej naprawy opony
Dostęp do zestawu
W zależności od wersji, zestaw znajduje się
pod siedzeniem pasażera
z przodu albo
w skrzynce usytuowanej u podstawy siedzenia
pasażera
w drugim rzędzie.
Lista narzędzi
* Zależnie od wyposażenia.
Poniższe narzędzia, zależnie od poziomu
wyposażenia, są przystosowane do Państwa
samochodu. Nie należy ich używać do innych celów.
1. Sprężarka 12 V. Z
awiera środek uszczelniający do
tymczasowej naprawy opony i umożliwia
uzyskanie prawidłowego ciśnienia w oponie.
2.
K

liny* do unieruchamiania kół samochodu.
3.
N

arzędzie do demontażu osłon śrub*.
U

możliwia zdejmowanie osłon śrub kół
aluminiowych.
4.
O

dkręcany zaczep holowniczy i przyrząd
do otwierania osłony zabezpieczającej
z przodu.
Szczegółowe informacje na temat Holowania
zawiera odpowiednia rubryka.
8
W razie awarii

288
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016

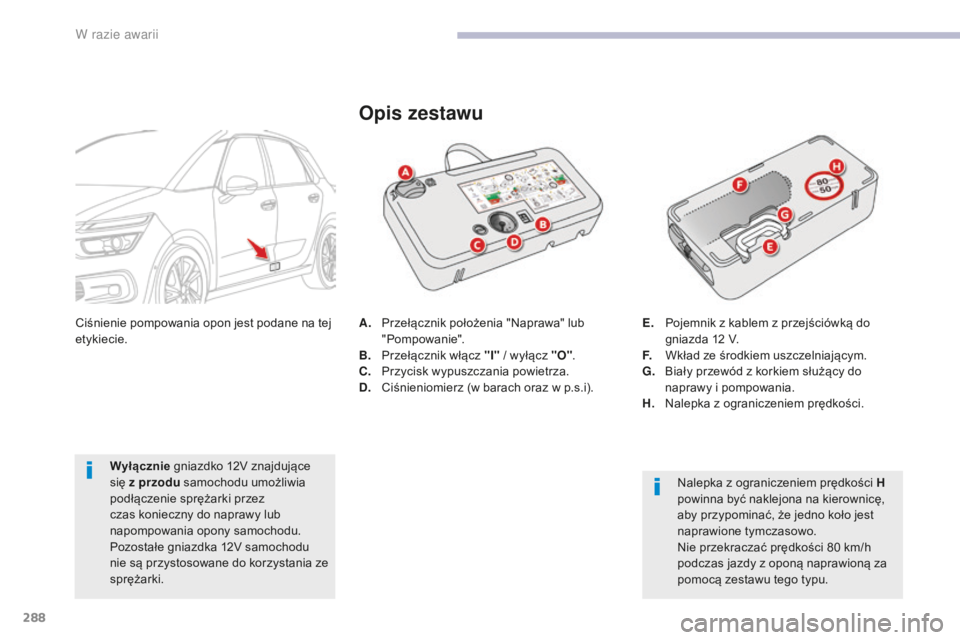

A. Przełącznik położenia "Naprawa" lub "Pompowanie".
B.
P

rzełącznik włącz "I" / wyłącz "O".
C.
P

rzycisk wypuszczania powietrza.
D.
C

iśnieniomierz (w barach oraz w p.s.i).
Opis zestawu
Nalepka z ograniczeniem prędkości H
powinna być naklejona na kierownicę,
aby przypominać, że jedno koło jest
naprawione tymczasowo.
Nie przekraczać prędkości 80 km/h
podczas jazdy z oponą naprawioną za
pomocą zestawu tego typu.
E.
P

ojemnik z kablem z przejściówką do
gniazda 12 V.
F.
W

kład ze środkiem uszczelniającym.
G.
B

iały przewód z korkiem służący do
naprawy i pompowania.
H.
N

alepka z ograniczeniem prędkości.
Ciśnienie pompowania opon jest podane na tej
etykiecie.
Wyłącznie gniazdko 12V znajdujące
się z przodu samochodu umożliwia
podłączenie sprężarki przez
czas konieczny do naprawy lub
napompowania opony samochodu.
Pozostałe gniazdka 12V samochodu
nie są przystosowane do korzystania ze
sprężarki.
W razie awarii

289
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016

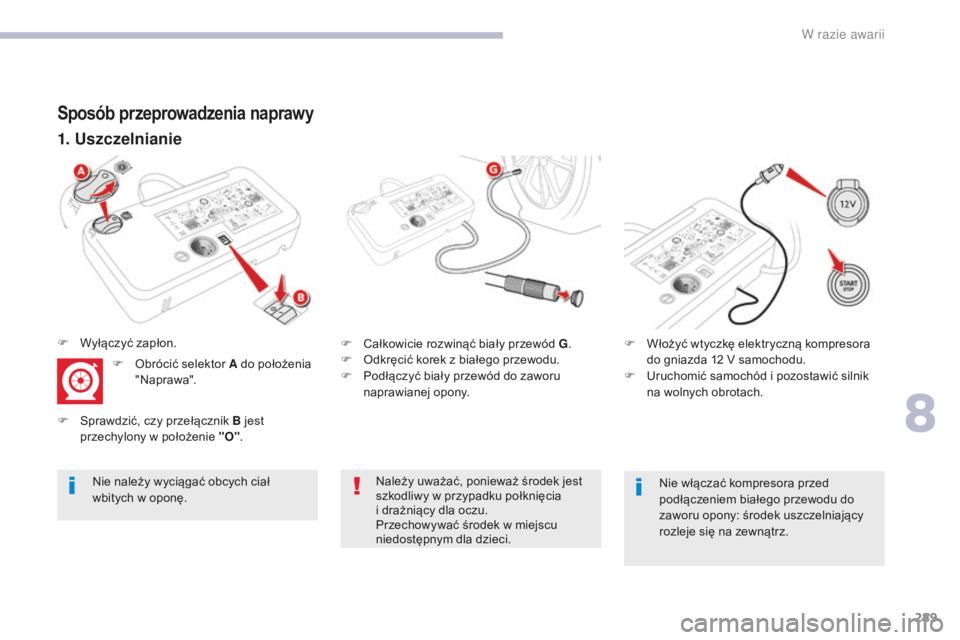

1. Uszczelnianie
Sposób przeprowadzenia naprawy
Nie należy wyciągać obcych ciał
wbitych w oponę.F

C
ałkowicie rozwinąć biały przewód G
.
F
O
dkręcić korek z białego przewodu.
F
P
odłączyć biały przewód do zaworu
naprawianej opony.
F

W

yłączyć zapłon.
F
O
brócić selektor A do położenia
" N aprawa". F
W
łożyć wtyczkę elektryczną kompresora
do gniazda 12 V samochodu.
F
U
ruchomić samochód i pozostawić silnik
na wolnych obrotach.
Należy uważać, ponieważ środek jest
szkodliwy w przypadku połknięcia
i drażniący dla oczu.
Przechowywać środek w miejscu
niedostępnym dla dzieci. Nie włączać kompresora przed
podłączeniem białego przewodu do
zaworu opony: środek uszczelniający
rozleje się na zewnątrz.
F

S

prawdzić, czy przełącznik B jest
przechylony w położenie "O" .
8
W razie awarii

290
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016

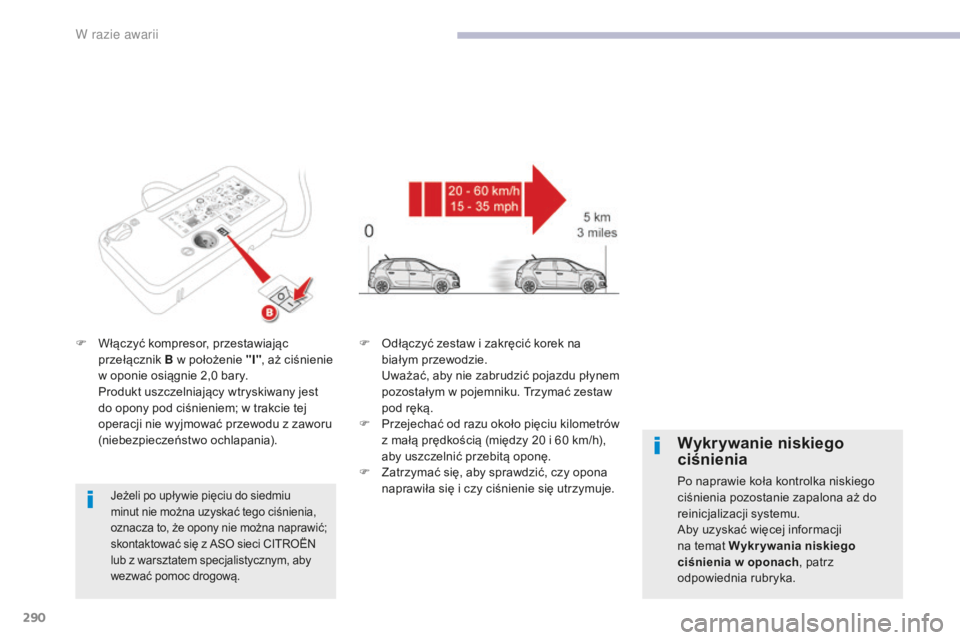

F Włączyć kompresor, przestawiając przełącznik B w położenie "I" , aż ciśnienie
w oponie osiągnie 2,0
bary.
P

rodukt uszczelniający wtryskiwany jest
do opony pod ciśnieniem; w trakcie tej
operacji nie wyjmować przewodu z zaworu
(niebezpieczeństwo ochlapania).
Jeżeli po upływie pięciu do siedmiu
minut nie można uzyskać tego ciśnienia,
oznacza to, że opony nie można naprawić;
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym, aby
wezwać pomoc drogową.
F Odłączyć zestaw i zakręcić korek na białym przewodzie.
U

ważać, aby nie zabrudzić pojazdu płynem
pozostałym w pojemniku. Trzymać zestaw
pod ręką.
F

P
rzejechać od razu około pięciu kilometrów
z małą prędkością (między 20
i 60 km/h),
aby uszczelnić przebitą oponę.
F

Z
atrzymać się, aby sprawdzić, czy opona
naprawiła się i czy ciśnienie się utrzymuje.
Wykrywanie niskiego
ciśnienia
Po naprawie koła kontrolka niskiego
ciśnienia pozostanie zapalona aż do
reinicjalizacji systemu.
Aby uzyskać więcej informacji
na temat Wykr ywania niskiego
ciśnienia
w oponach, patrz
odpowiednia rubryka.
W razie awarii

291
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016

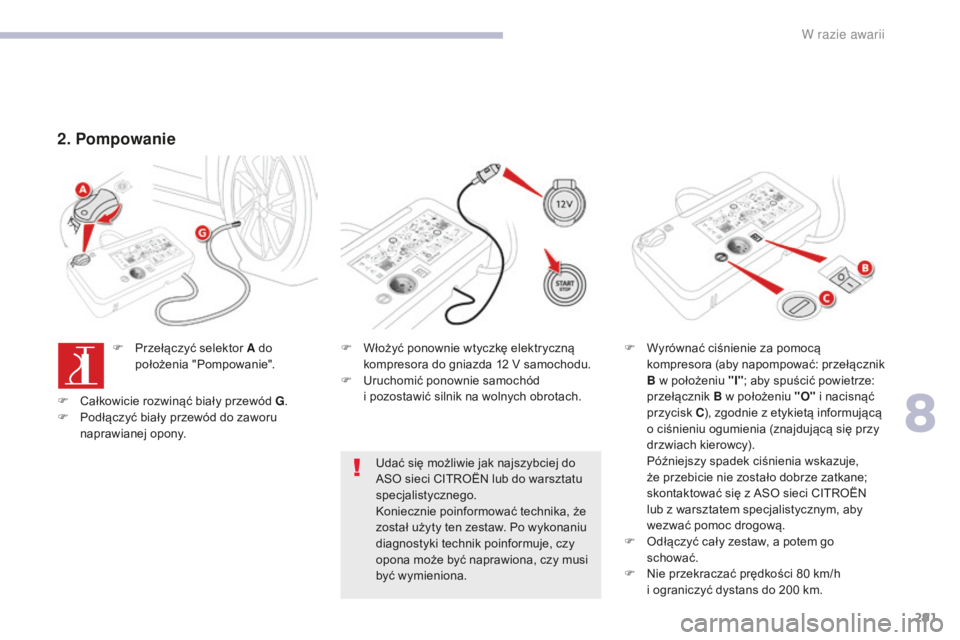

2. Pompowanie
F Przełączyć selektor A do położenia "Pompowanie". F
W łożyć ponownie wtyczkę elektryczną
kompresora do gniazda 12 V samochodu.
F

U
ruchomić ponownie samochód
i
pozostawić silnik na wolnych obrotach.
Udać się możliwie jak najszybciej do
ASO sieci CITROËN lub do warsztatu
specjalistycznego.
Koniecznie poinformować technika, że
został użyty ten zestaw. Po wykonaniu
diagnostyki technik poinformuje, czy
opona może być naprawiona, czy musi
być wymieniona. F
W yrównać ciśnienie za pomocą
kompresora (aby napompować: przełącznik
B w położeniu "I" ; aby spuścić powietrze:
przełącznik B w położeniu "O" i nacisnąć
przycisk C ), zgodnie z etykietą informującą
o ciśnieniu ogumienia (znajdującą się przy
drzwiach kierowcy).
P

óźniejszy spadek ciśnienia wskazuje,
że przebicie nie zostało dobrze zatkane;
skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym, aby
wezwać pomoc drogową.
F

O
dłączyć cały zestaw, a potem go
schować.
F

N
ie przekraczać prędkości 80 km/h
i
ograniczyć dystans do 200 km.
F

C

ałkowicie rozwinąć biały przewód G .
F

P

odłączyć biały przewód do zaworu
naprawianej opony.
8
W razie awarii

292
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016

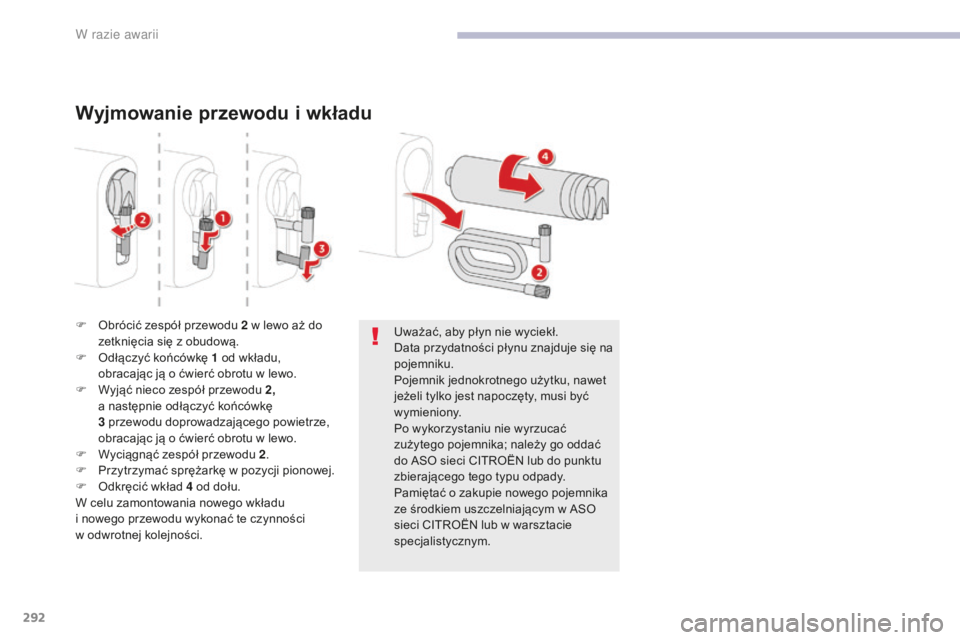

Wyjmowanie przewodu i wkładu
F Obrócić zespół przewodu 2 w lewo aż do
zetknięcia się z obudową.
F

O
dłączyć końcówkę 1 od wkładu,
obracając ją o ćwierć obrotu w lewo.
F

W
yjąć nieco zespół przewodu 2,
a
następnie odłączyć końcówkę
3
przewodu doprowadzającego powietrze,
obracając ją o ćwierć obrotu w lewo.
F

W
yciągnąć zespół przewodu 2 .
F

P
rzytrzymać sprężarkę w pozycji pionowej.
F

O
dkręcić wkład 4 od dołu.
W celu zamontowania nowego wkładu
i
nowego przewodu wykonać te czynności
w
odwrotnej kolejności. Uważać, aby płyn nie wyciekł.
Data przydatności płynu znajduje się na
pojemniku.
Pojemnik jednokrotnego użytku, nawet
jeżeli tylko jest napoczęty, musi być
wymieniony.
Po wykorzystaniu nie wyrzucać
zużytego pojemnika; należy go oddać
do ASO sieci CITROËN lub do punktu
zbierającego tego typu odpady.
Pamiętać o zakupie nowego pojemnika
ze środkiem uszczelniającym w ASO
sieci CITROËN lub w warsztacie
specjalistycznym.
W razie awarii

293
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016

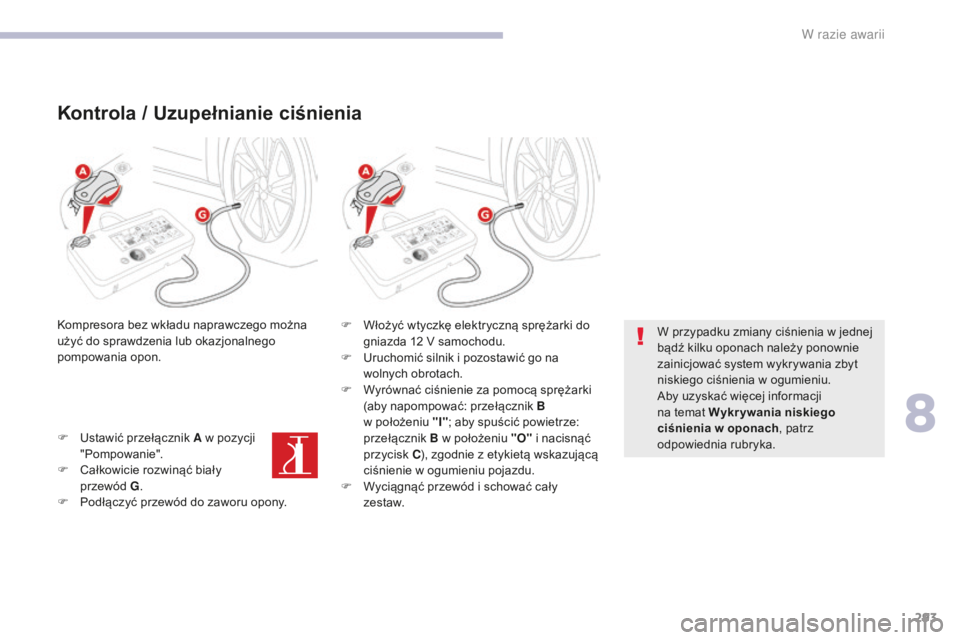

Kontrola / Uzupełnianie ciśnienia
Kompresora bez wkładu naprawczego można
użyć do sprawdzenia lub okazjonalnego
pompowania opon.
F
U
stawić przełącznik A w pozycji
"Pompowanie".
F

C
ałkowicie rozwinąć biały
przewód G .
F

P
odłączyć przewód do zaworu opony. F
W łożyć wtyczkę elektryczną sprężarki do
gniazda 12
V samochodu.
F

U
ruchomić silnik i pozostawić go na
wolnych obrotach.
F

W
yrównać ciśnienie za pomocą sprężarki
(aby napompować: przełącznik B
w
położeniu "I"; aby spuścić powietrze:
przełącznik B w położeniu "O" i nacisnąć
przycisk C ), zgodnie z etykietą wskazującą
ciśnienie w ogumieniu pojazdu.
F

W
yciągnąć przewód i schować cały
zestaw. W przypadku zmiany ciśnienia
w jednej
bądź kilku oponach należy ponownie
zainicjować system wykrywania zbyt
niskiego ciśnienia
w ogumieniu.
Aby uzyskać więcej informacji
na temat Wykr ywania niskiego
ciśnienia
w oponach, patrz
odpowiednia rubryka.
8
W razie awarii

294
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016

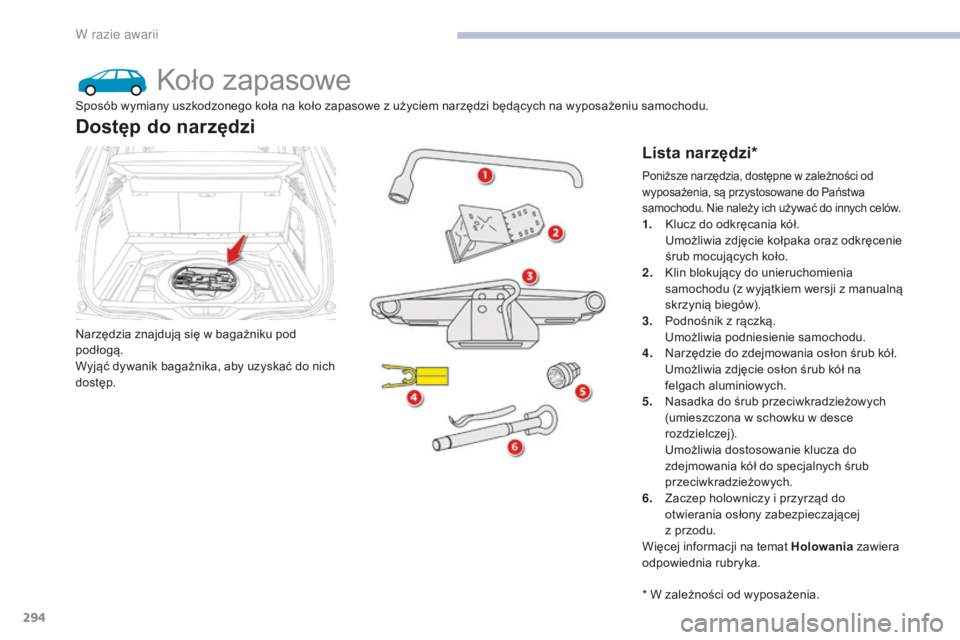

Koło zapasowe
Narzędzia znajdują się w bagażniku pod
podłogą.
Wyjąć dywanik bagażnika, aby uzyskać do nich
dostęp.
Dostęp do narzędzi
Lista narzędzi*
Sposób wymiany uszkodzonego koła na koło zapasowe z użyciem narzędzi będących na wyposażeniu samochodu.
Poniższe narzędzia, dostępne w zależności od
wyposażenia, są przystosowane do Państwa
samochodu. Nie należy ich używać do innych celów.
1. Klucz do odkręcania kół. Umożliwia zdjęcie kołpaka oraz odkręcenie
śrub mocujących koło.
2.
K

lin blokujący do unieruchomienia
samochodu (z wyjątkiem wersji z manualną
skrzynią biegów).
3.
P

odnośnik z rączką.
U

możliwia podniesienie samochodu.
4.
N

arzędzie do zdejmowania osłon śrub kół.
U

możliwia zdjęcie osłon śrub kół na
felgach aluminiowych.
5.
N

asadka do śrub przeciwkradzieżowych
(umieszczona w schowku w desce
rozdzielczej).
U

możliwia dostosowanie klucza do
zdejmowania kół do specjalnych śrub
przeciwkradzieżowych.
6.
Z

aczep holowniczy i przyrząd do
otwierania osłony zabezpieczającej
z
przodu.
Więcej informacji na temat Holowania zawiera
odpowiednia rubryka.
* W zależności od wyposażenia.
