2018 CITROEN C4 SPACETOURER Instrukcja obsługi (in Polish)

103
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed02-2016

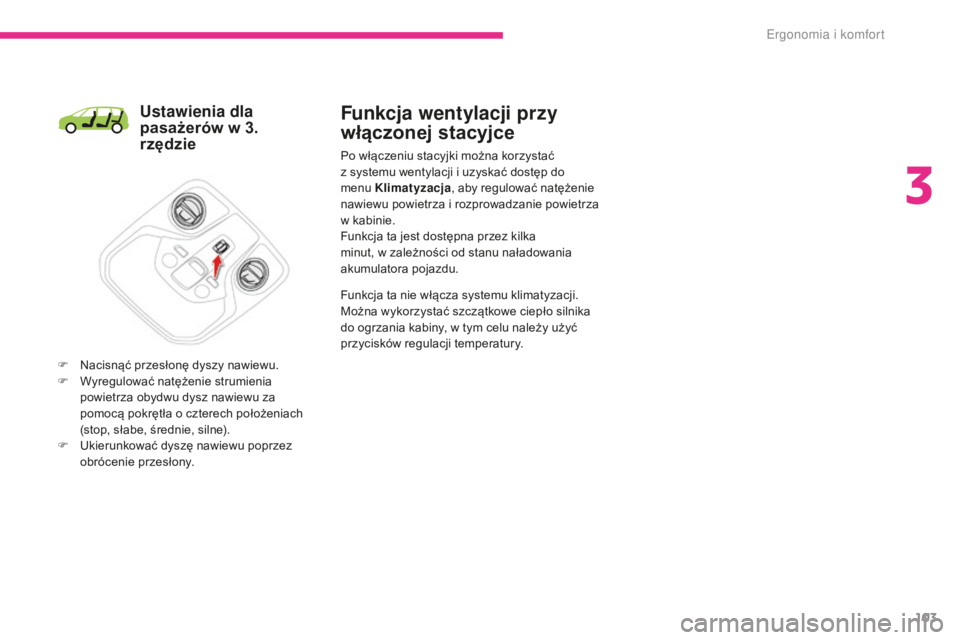

Ustawienia dla
pasażerów w 3.
rzędzie
F Nacisnąć przesłonę dyszy nawiewu.
F W yregulować natężenie strumienia
powietrza obydwu dysz nawiewu za
pomocą pokrętła o czterech położeniach
(stop, słabe, średnie, silne).
F

U
kierunkować dyszę nawiewu poprzez
obrócenie przesłony.
Funkcja wentylacji przy
włączonej stacyjce
Po włączeniu stacyjki można korzystać
z systemu wentylacji i uzyskać dostęp do
menu Klimatyzacja , aby regulować natężenie
nawiewu powietrza i rozprowadzanie powietrza
w kabinie.
Funkcja ta jest dostępna przez kilka
minut, w
zależności od stanu naładowania
akumulatora pojazdu.
Funkcja ta nie włącza systemu klimatyzacji.
Można wykorzystać szczątkowe ciepło silnika
do ogrzania kabiny, w tym celu należy użyć
przycisków regulacji temperatury.
3
Ergonomia i komfort

104
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed02-2016
Osuszanie –
odmrażanie z przodu
F Nacisnąć ten przycisk, aby osuszyć albo odszronić przednią
szybę oraz szyby boczne. Zapala
się kontrolka przycisku.
W przypadku funkcji Stop & Start
tryb STOP jest niedostępny, dopóki
włączone jest osuszanie.
System steruje automatycznie klimatyzacją
(w zależności od wersji), wydatkiem powietrza
i dopływem powietrza oraz rozprowadza
nawiew w sposób optymalny w kierunku szyby
przedniej i bocznych.
F

A

by wyłączyć, nacisnąć ponownie ten
przycisk lub zmienić ustawienia natężenia
nawiewu albo rozprowadzania powietrza.
Kontrolka przycisku gaśnie.
Osuszanie – odmrażanie tylnej szyby
Włączenie
Wyłączenie
F Nacisnąć ten przycisk, aby włączyć odmrażanie tylnej szyby
oraz, w
zależności od wersji,
zewnętrznych lusterek wstecznych.
Odmrażanie wyłącza się automatycznie, aby
uniknąć zbyt dużego zużycia energii. Usuwanie zaparowania – odmrażanie
tylnej szyby działa wyłącznie przy
włączonym silniku.
Należy wyłączyć odmrażanie tylnej
szyby i zewnętrznych lusterek
wstecznych, gdy tylko będzie to
możliwe; obniżony pobór energii
elektrycznej umożliwia zmniejszenie
zużycia paliwa.
F

M
ożliwe jest wyłączenie
odmrażania przed jego
automatycznym wyłączeniem
poprzez ponowne naciśnięcie
przycisku.
Kontrolka zgaśnie. Zapali się odpowiednia kontrolka.
E

105
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed02-2016

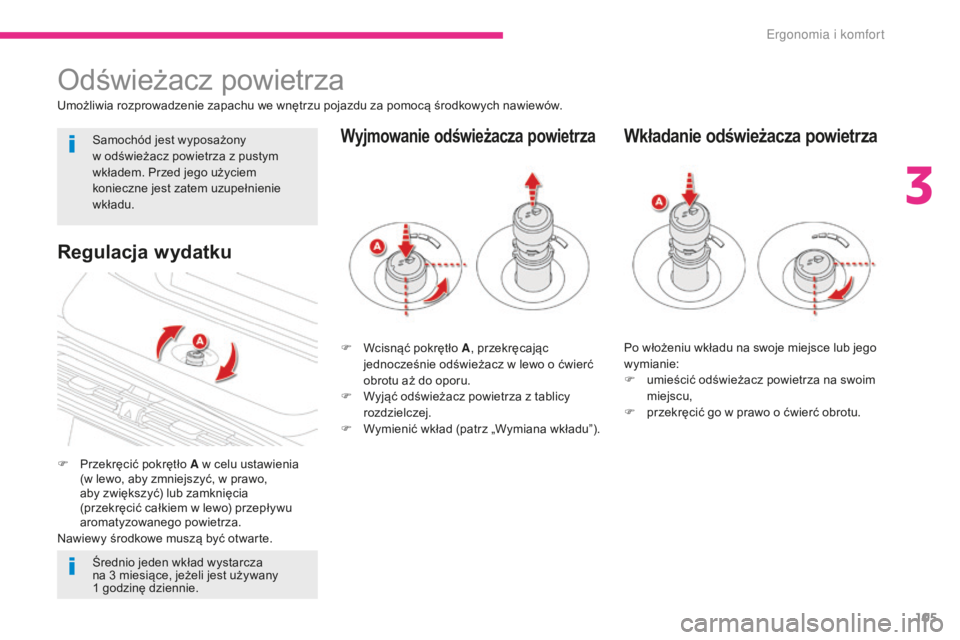

Odświeżacz powietrza
Umożliwia rozprowadzenie zapachu we wnętrzu pojazdu za pomocą środkowych nawiewów.
F
P
rzekręcić pokrętło A w celu ustawienia
(w lewo, aby zmniejszyć, w prawo,
aby zwiększyć) lub zamknięcia
(przekręcić całkiem w lewo) przepływu
aromatyzowanego powietrza.
Nawiewy środkowe muszą być otwarte. F

W
cisnąć pokrętło A, przekręcając
jednocześnie odświeżacz w lewo o ćwierć
obrotu aż do oporu.
F

W
yjąć odświeżacz powietrza z tablicy
rozdzielczej.
F

W
ymienić wkład (patrz „Wymiana wkładu”).
Wyjmowanie odświeżacza powietrza
Regulacja wydatku
Po włożeniu wkładu na swoje miejsce lub jego
wymianie:
F
u
mieścić odświeżacz powietrza na swoim
miejscu,
F

p
rzekręcić go w prawo o ćwierć obrotu.
Wkładanie odświeżacza powietrza
Średnio jeden wkład wystarcza
na 3 miesiące, jeżeli jest używany
1
godzinę dziennie.
Samochód jest wyposażony
w odświeżacz powietrza z pustym
wkładem. Przed jego użyciem
konieczne jest zatem uzupełnienie
wkładu.
3
Ergonomia i komfort

106
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed02-2016
Wkład B odświeżacza powietrza dostarczany
jest wraz ze szczelnym opakowaniem C.
F

Z
djąć folię ochronną D .
F

U
mieścić główkę wkładu B na pokrętle A
odświeżacza.
F

O
brócić ją o ćwierć obrotu, aby ją
zablokować na pokrętle, i zdjąć
opakowanie.
F

U
mieścić odświeżacz na swoim miejscu.
Wkłady można odłożyć do szczelnego
opakowania w dowolnej chwili i przechowywać
napoczęte wkłady w oryginalnym opakowaniu.

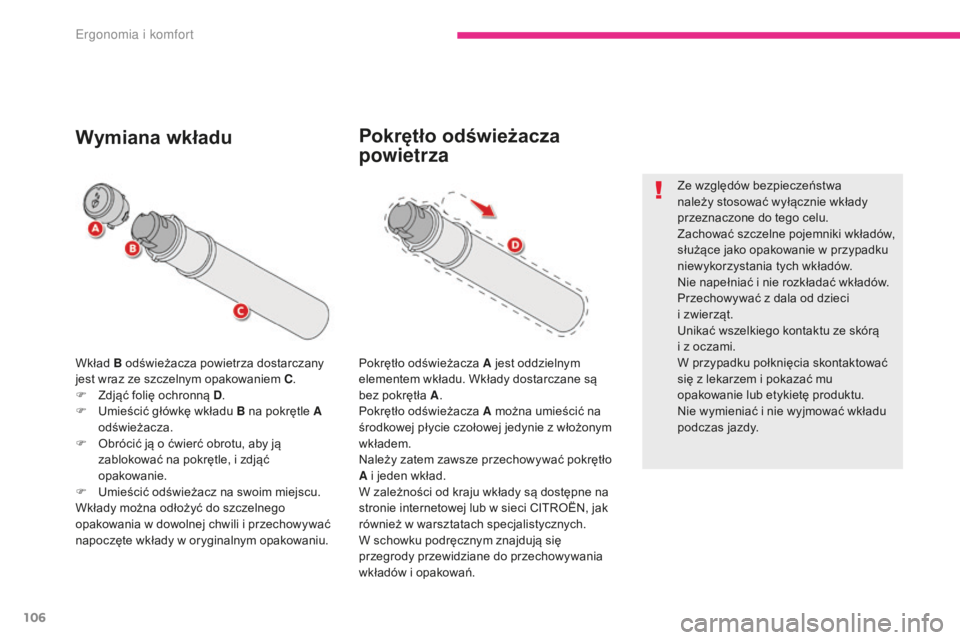

Wymiana wkładu
Pokrętło odświeżacza A jest oddzielnym
elementem wkładu. Wkłady dostarczane są
bez pokrętła A .
Pokrętło odświeżacza A można umieścić na
środkowej płycie czołowej jedynie z włożonym
wkładem.
Należy zatem zawsze przechowywać pokrętło
A i jeden wkład.
W zależności od kraju wkłady są dostępne na
stronie internetowej lub w sieci CITROËN, jak
również w warsztatach specjalistycznych.
W schowku podręcznym znajdują się
przegrody przewidziane do przechowywania
wkładów i opakowań.
Pokrętło odświeżacza
powietrza
Ze względów bezpieczeństwa
należy stosować wyłącznie wkłady
przeznaczone do tego celu.
Zachować szczelne pojemniki wkładów,
służące jako opakowanie w przypadku
niewykorzystania tych wkładów.
Nie napełniać i nie rozkładać wkładów.
Przechowywać z dala od dzieci
i zwierząt.
Unikać wszelkiego kontaktu ze skórą
i z oczami.
W przypadku połknięcia skontaktować
się z lekarzem i pokazać mu
opakowanie lub etykietę produktu.
Nie wymieniać i nie wyjmować wkładu
podczas jazdy.
Ergonomia i komfort

107
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed02-2016

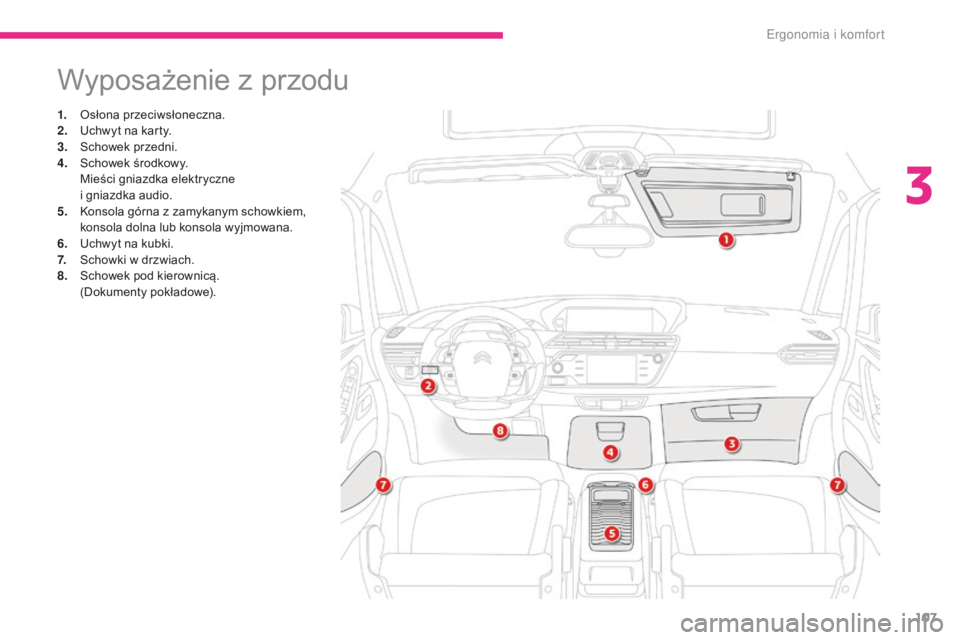

Wyposażenie z przodu
1. Osłona przeciwsłoneczna.
2. Uchwyt na karty.
3.
S

chowek przedni.
4.
S

chowek środkowy.
M

ieści gniazdka elektryczne
i gniazdka audio.
5.
K

onsola górna z zamykanym schowkiem,
konsola dolna lub konsola wyjmowana.
6.
U

chwyt na kubki.
7.
S

chowki w drzwiach.
8.
S

chowek pod kierownicą.
(

Dokumenty pokładowe).
3
Ergonomia i komfort

108
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed02-2016

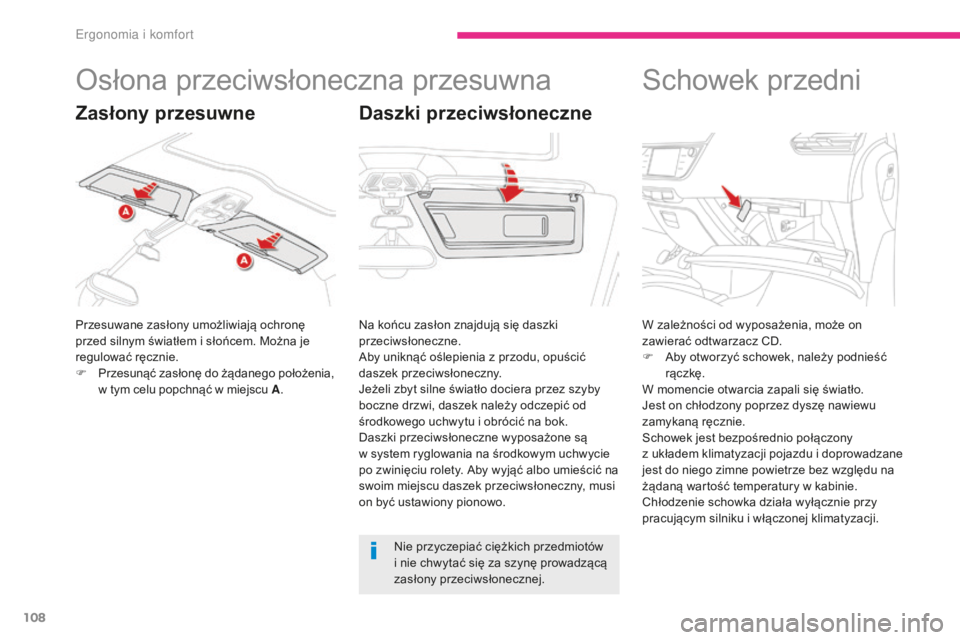

Osłona przeciwsłoneczna przesuwna
Przesuwane zasłony umożliwiają ochronę
przed silnym światłem i słońcem. Można je
regulować ręcznie.
F
P
rzesunąć zasłonę do żądanego położenia,
w tym celu popchnąć w miejscu A .
Daszki przeciwsłoneczne
Schowek przedni
W zależności od wyposażenia, może on
zawierać odtwarzacz CD.
F

A
by otworzyć schowek, należy podnieść
rączkę.
W momencie otwarcia zapali się światło.
Jest on chłodzony poprzez dyszę nawiewu
zamykaną ręcznie.
Schowek jest bezpośrednio połączony
z układem klimatyzacji pojazdu i doprowadzane
jest do niego zimne powietrze bez względu na
żądaną wartość temperatury w kabinie.
Chłodzenie schowka działa wyłącznie przy
pracującym silniku i włączonej klimatyzacji.
Na końcu zasłon znajdują się daszki
przeciwsłoneczne.
Aby uniknąć oślepienia z przodu, opuścić
daszek przeciwsłoneczny.
Jeżeli zbyt silne światło dociera przez szyby
boczne drzwi, daszek należy odczepić od
środkowego uchwytu i obrócić na bok.
Daszki przeciwsłoneczne wyposażone są
w

system ryglowania na środkowym uchwycie
po zwinięciu rolety. Aby wyjąć albo umieścić na
swoim miejscu daszek przeciwsłoneczny, musi
on być ustawiony pionowo.
Zasłony przesuwne
Nie przyczepiać ciężkich przedmiotów
i nie chwytać się za szynę prowadzącą
zasłony przeciwsłonecznej.
Ergonomia i komfort

109
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed02-2016
Konsola przenośna
Konsola przenośna stanowi wyjmowany, przenośny schowek przymocowany do dolnej środkowej konsoli.
Posiada ona przesuwną pokrywę, otwarty schowek na drobiazgi i dwa uchwyty na puszki z napojami.
F
P
odnieść dźwigienkę zamka usytuowaną
z przodu konsoli.
F

J
edną dłonią podnieść przednią część
konsoli.
F

D
rugą dłonią chwycić tylną część, aby
uwolnić konsolę przenośną. F

W
ykonać opisane czynności w odwrotnej
kolejności. Sprawdzić, czy konsola jest
prawidłowo zaryglowana.
Kiedy konsola przenośna nie jest
przymocowana do podstawy, można
ją schować w bagażniku. Może ona
zadziałać jak pocisk w przypadku
gwałtownego hamowania albo silnego
zderzenia.
Wyjmowanie konsoli
przenośnej Ustawianie konsoli
przenośnej na swoim miejscu
3
Ergonomia i komfort

110
C4-Picasso-II_pl_Chap03_ergonomie-confort_ed02-2016
Schowek środkowy
F Aby otworzyć środkowy schowek, pociagnąć uchwyt i opuścić pokrywę.
Po otwarciu włącza się oświetlenie schowka.
Przycisk usytuowany w górnej części
umożliwia wyłączenie oświetlenia.
Gniazdko 230 V / 50 H z
Gniazdko 230 V / 50 Hz (moc maks.: 120 W)
j est zainstalowane w środkowym schowku.
Aby z niego skorzystać:
F

o
tworzyć środkowy schowek,
F

s
prawdzić, czy kontrolka świeci na zielono,
F

podłączyć urządzenie multimedialne albo
inne urządzenie elektryczne (ładowarkę
telefonu, komputer przenośny, odtwarzacz
CD-DVD, podgrzewacz butelek dla dzieci...).
Gniazdko to działa przy włączonym silniku, jak
również w trybie STOP funkcji Stop & Start.
W zależności od wyposażenia w schowku
mogą się znajdować:
-

1


gniazdo 230

V,
-

1


gniazdo 12

V,
-
1

gniazdo USB,
-
1

gniazdo JACK.
W przypadku uszkodzenia gniazdka zielona
kontrolka miga.
Należy wówczas przeprowadzić kontrolę
w ASO sieci CITROËN lub w warsztacie
specjalistycznym. Do gniazdka należy podłączać tylko
jedno urządzenie równocześnie (bez
przedłużacza ani rozgałęźnika).
Podłączać tylko urządzenia z izolacją
klasy II (podaną na urządzeniu).
Ze względów bezpieczeństwa,
w przypadku przeciążenia
i gdy wymaga tego instalacja
elektryczna pojazdu (szczególne
warunki klimatyczne, przeciążenie
elektryczne...), dopływ prądu do
gniazdka zostanie odcięty; zielona
kontrolka gaśnie.
E
