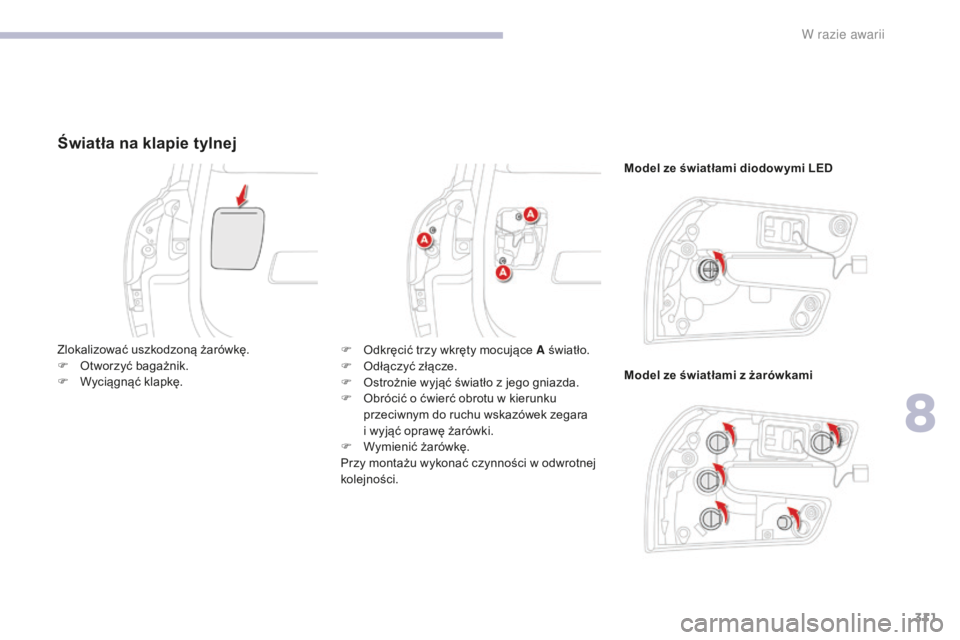

Światła na klapie tylnej
Model ze światłami diodow ymi LED
Model ze światłami z żarówkami
Zlokalizować uszkodzoną żarówkę.
F

O

tworzyć bagażnik.
F

W

yciągnąć klapkę. F

O

dkręcić trzy wkręty mocujące A światło.
F

Od

łączyć złącze.
F

O

strożnie wyjąć światło

z

jego gniazda.
F

O

brócić o ćwierć obrotu w kierunku
przeciwnym do ruchu wskazówek zegara
i

wyjąć oprawę żarówki.
F

W

ymienić żarówkę.
Przy montażu wykonać czynności

w

odwrotnej
kolejności.
8
W razie awarii

312
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016

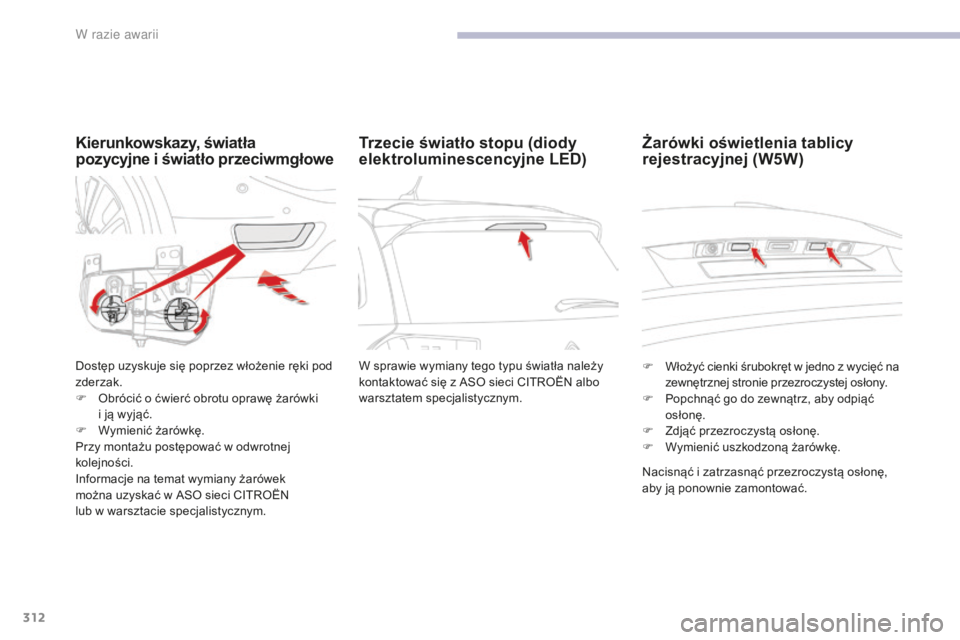

Kierunkowskazy, światła
pozycyjne i światło przeciwmgłowe
Dostęp uzyskuje się poprzez włożenie ręki pod
zderzak.
F

O
brócić o ćwierć obrotu oprawę żarówki
i
ją wyjąć.
F

W
ymienić żarówkę.
Przy montażu postępować w odwrotnej
kolejności.
Informacje na temat wymiany żarówek
można uzyskać
w ASO sieci CITROËN
lub
w warsztacie specjalistycznym. W sprawie wymiany tego typu światła należy
kontaktować się
z ASO sieci CITROËN albo
warsztatem specjalistycznym.
Trzecie światło stopu (diody
elektroluminescencyjne LED) Żarówki oświetlenia tablicy
rejestracyjnej (W5W)
Nacisnąć i zatrzasnąć przezroczystą osłonę,
a by ją ponownie zamontować.
F

W
łożyć cienki śrubokręt w jedno z wycięć na
zewnętrznej stronie przezroczystej osłony.
F
P
opchnąć go do zewnątrz, aby odpiąć
osłonę.
F
Z
djąć przezroczystą osłonę.
F
W
ymienić uszkodzoną żarówkę.
W razie awarii

313
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016
Przed wymianą bezpiecznika należy:
F r ozpoznać przyczynę usterki i ją usunąć,
F

w
yłączyć wszystkie odbiorniki energii
elektrycznej,
F

u
nieruchomić samochód i wyłączyć
stacyjkę,
F

zl
okalizować przepalony
bezpiecznik za pomocą tabel
przyporządkowania
i schematów
zamieszczonych na następnych stronach.

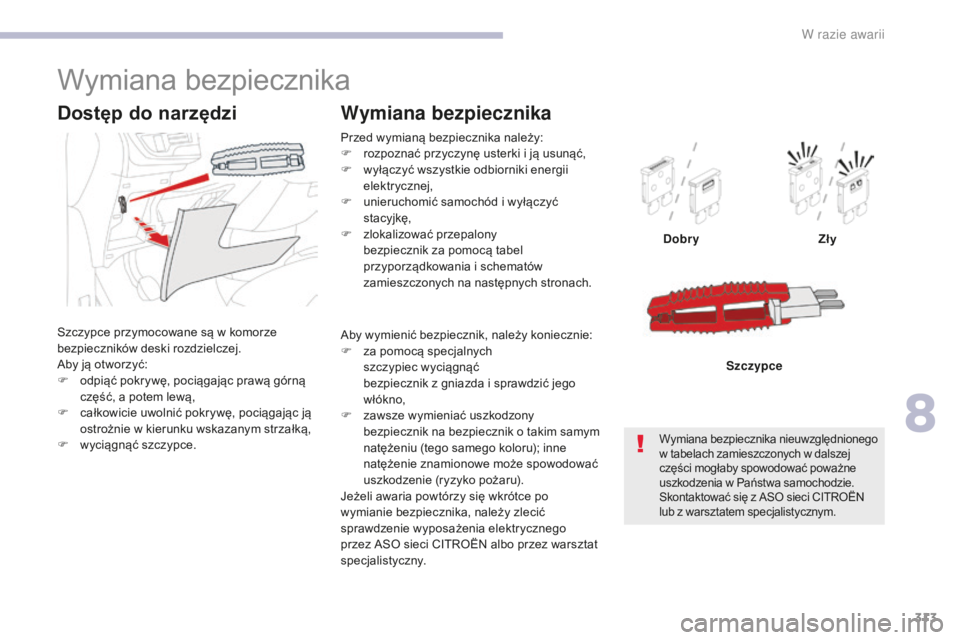

Wymiana bezpiecznika
Dobry Zły
Wymiana bezpiecznika nieuwzględnionego
w tabelach zamieszczonych w dalszej
części mogłaby spowodować poważne
uszkodzenia w Państwa samochodzie.
Skontaktować się z ASO sieci CITROËN
lub z warsztatem specjalistycznym.
Szczypce
Wymiana bezpiecznika
Szczypce przymocowane są w komorze
b ezpieczników deski rozdzielczej.
Aby ją otworzyć:
F

o
dpiąć pokrywę, pociągając prawą górną
część, a potem lewą,
F

c
ałkowicie uwolnić pokrywę, pociągając ją
ostrożnie
w kierunku wskazanym strzałką,
F

w
yciągnąć szczypce.
Dostęp do narzędzi
Aby wymienić bezpiecznik, należy koniecznie:
F z a pomocą specjalnych
szczypiec wyciągnąć
bezpiecznik
z gniazda i sprawdzić jego
włókno,
F

z
awsze wymieniać uszkodzony
bezpiecznik na bezpiecznik
o takim samym
natężeniu (tego samego koloru); inne
natężenie znamionowe może spowodować
uszkodzenie (ryzyko pożaru).
Jeżeli awaria powtórzy się wkrótce po
wymianie bezpiecznika, należy zlecić
sprawdzenie wyposażenia elektrycznego
przez ASO sieci CITROËN albo przez warsztat
specjalistyczny.
8
W razie awarii

314
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016
CITROËN nie ponosi odpowiedzialności
za koszty związane z naprawą
pojazdu lub usterkę spowodowaną
instalacją osprzętu dodatkowego,
niepochodzącego od i niezalecanego
przez CITROËNA, a także
zainstalowanego niezgodnie
z zaleceniami, w szczególności dotyczy
to urządzeń, których łączny pobór
prądu przekracza 10
miliamperów.
Instalacja osprzętu
elektrycznego
Układ elektryczny w pojeździe został tak
z budowany, aby działał z wyposażeniem
seryjnym lub opcjonalnym.
Przed instalacją innego wyposażenia
lub osprzętu elektrycznego
w pojeździe
należy skontaktować się
z ASO
sieci CITROËN lub
z warsztatem
specjalistycznym.
W razie awarii

315
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016

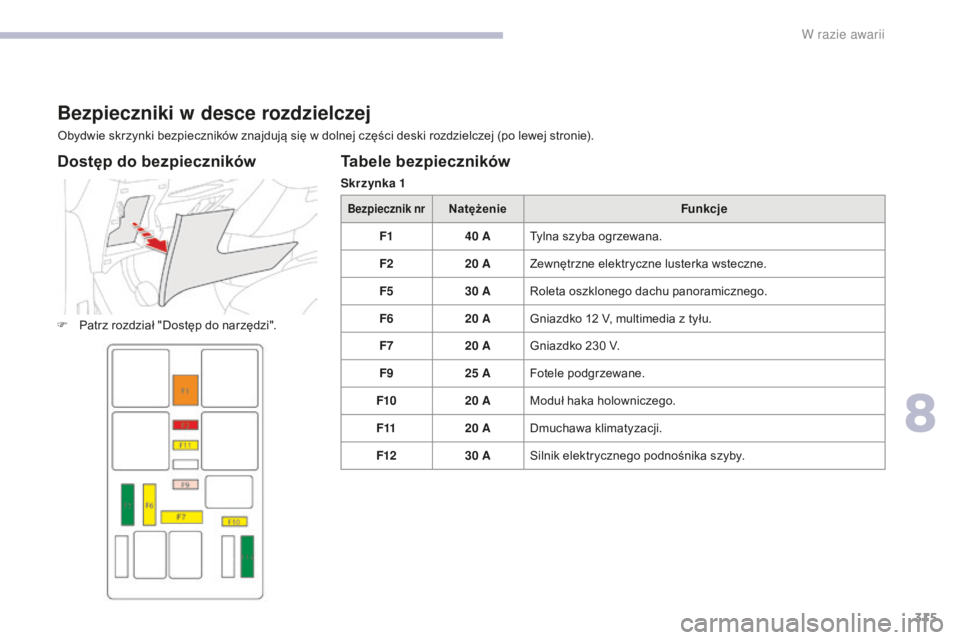

Bezpieczniki w desce rozdzielczej
Obydwie skrzynki bezpieczników znajdują się w dolnej części deski rozdzielczej (po lewej stronie).
F
P
atrz rozdział "Dostęp do narzędzi".
Tabele bezpieczników
Skrzynka 1
Bezpiecznik nrNatężenie Funkcje
F1 40
A Tylna szyba ogrzewana.
F2 20
A Zewnętrzne elektryczne lusterka wsteczne.
F5 30
A Roleta oszklonego dachu panoramicznego.
F6 20
A Gniazdko 12
V, multimedia z tyłu.
F7 20
A Gniazdko 230
V.
F9 25
A Fotele podgrzewane.
F10 20
A Moduł haka holowniczego.
F11 20
A Dmuchawa klimatyzacji.
F12 30
A Silnik elektrycznego podnośnika szyby.
Dostęp do bezpieczników
8
W razie awarii

316
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016
Skrzynka 2
Bezpiecznik nrNatężenie Funkcje
F7 10


A Gniazdko 12
V w bagażniku, multimedia z tyłu.
F9 20
A Wycieraczka tylnej szyby.
F10 30
A Zamki.
F17 5
A Zestaw wskaźników.
F18 5
A Wybierak biegów automatycznej skrzyni biegów.
F21 3
A Przycisk START/STOP.
F22 3
A Czujnik deszczu
i natężenia światła, kamera przedniej szyby.
F24 5
A Wspomaganie parkowania, wizualne wspomaganie panoramiczne.
F27 5
A Automatyczna skrzynia biegów.
F29 20
A Systemy audio
i telematyki.
F32 15


A Gniazdka 12
V.
F35 5
A Regulacja nachylenia reflektorów, tylna szyba ogrzewana,
radar.
F36 5
A Oświetlenie: schowki
w desce rozdzielczej, schowek środkowy,
lampki do czytania, lampki sufitowe.
W razie awarii

317
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016

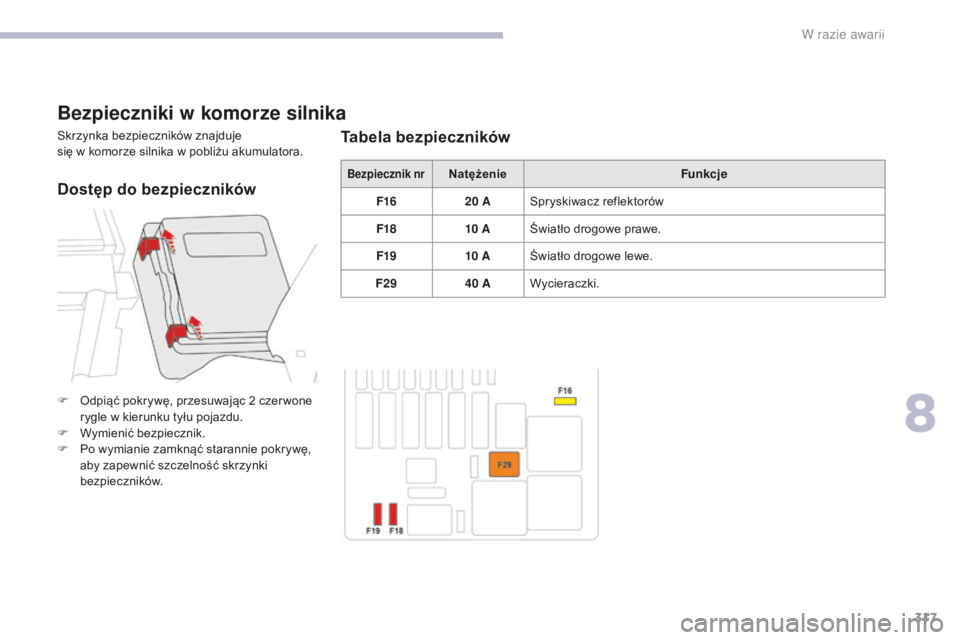

Bezpieczniki w k omorze silnika
Skrzynka bezpieczników znajduje
się
w komorze silnika w pobliżu akumulatora.
Bezpiecznik nrNatężenie Funkcje
F16 20
A Spryskiwacz reflektorów
F18 10


A Światło drogowe prawe.
F19 10


A Światło drogowe lewe.
F29 40
A Wycieraczki.
Tabela bezpieczników
F Odpiąć pokrywę, przesuwając 2 czer wone
rygle w kierunku tyłu pojazdu.
F

W
ymienić bezpiecznik.
F

P
o wymianie zamknąć starannie pokrywę,
aby zapewnić szczelność skrzynki
bezpieczników.
Dostęp do bezpieczników
8
W razie awarii

318
C4-Picasso-II_pl_Chap08_en-cas-panne_ed02-2016
Akumulator 12 V
Akumulator znajduje się pod pokrywą silnika.
Aby uzyskać dostęp do zacisku (+) :
F
o
tworzyć pokrywę za pomocą wewnętrznej
dźwigni, a następnie od zewnątrz,
F

p
odnieść pokrywę, następnie zablokować
ją za pomocą podpórki,
F

p
odnieść plastikową osłonę, aby uzyskać
dostęp do zacisku (+).
Dostęp do akumulatora
Sposób postępowania w przypadku uruchamiania silnika z innego akumulatora lub ładowania rozładowanego akumulatora.
P rzed przystąpieniem do pracy przy
akumulatorze zabezpieczyć oczy


i

twarz.
Wszelkie prace przy akumulatorze
należy wykonywać
w miejscu z dobrą
wentylacją,
z dala od otwartego ognia
lub źródeł iskier, aby uniknąć ryzyka
wybuchu
i pożaru.
Po zakończeniu pracy należy umyć ręce.
Wersje wyposażone
w system
Stop & Start posiadają akumulator
ołowiowy 12
V o specjalnej
technologii
i parametrach.
Akumulator ten należy wymieniać
wyłącznie
w ASO sieci CITROËN lub
warsztacie specjalistycznym.
Akumulatory zawierają szkodliwe
substancje, takie jak kwas siarkowy
i ołów.
Należy je likwidować zgodnie
z
obowiązującymi przepisami i w żadnym
wypadku nie wolno ich wyrzucać
razem
z odpadkami gospodarstwa
domowego.
Zużyte baterie i
akumulatory należy
przekazywać do specjalnego punktu
odbioru takich odpadów.
Informacje ogólne
Ołowiowe akumulatory rozruchowe
Nigdy nie pchać samochodu,
aby go uruchomić, gdy jest on
wyposażony
w automatyczną skrzynię
biegów.
Zacisk (-) akumulatora nie jest dostępny.
Przeniesiony punkt masy jest usytuowany
w górnej części przestrzeni komory silnika
(obok akumulatora).
