2017 TOYOTA VERSO Manuale duso (in Italian)

545
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L

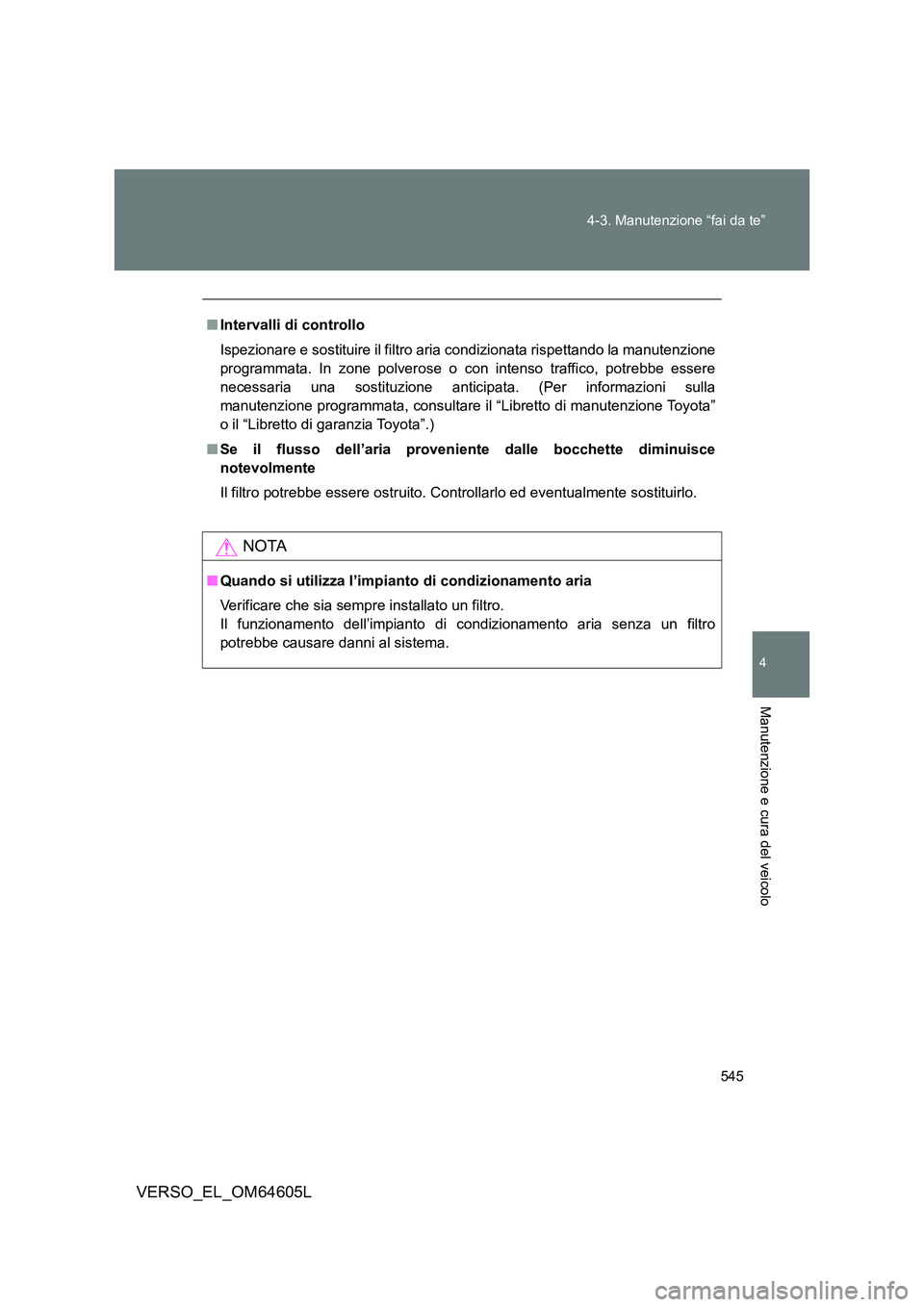

■ Intervalli di controllo
Ispezionare e sostituire il filtro aria condizionata rispettando la manutenzione
programmata. In zone polverose o con intenso traffico, potrebbe essere
necessaria una sostituzione anticipata. (Per informazioni sulla
manutenzione programmata, consultare il “Libretto di manutenzione Toyota”
o il “Libretto di garanzia Toyota”.)
■ Se il flusso dell’aria proveniente dalle bocchette diminuisce
notevolmente
Il filtro potrebbe essere ostruito. Controllarlo ed eventualmente sostituirlo.
NOTA
■ Quando si utilizza l’impianto di condizionamento aria
Verificare che sia sempre installato un filtro.
Il funzionamento dell’impianto di condizionamento aria senza un filtro
potrebbe causare danni al sistema.

546
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L

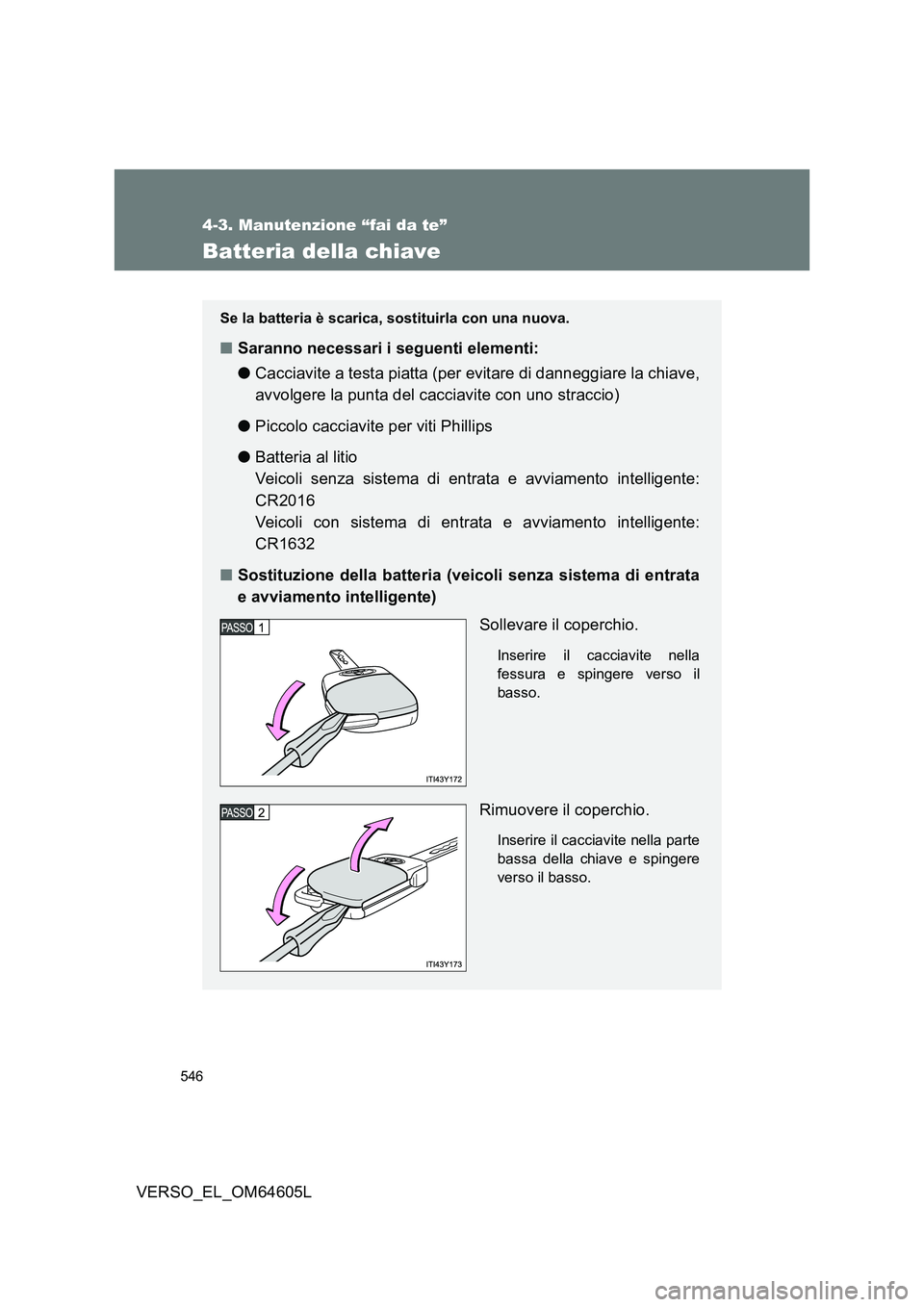

Batteria della chiave
Se la batteria è scarica, sostituirla con una nuova.
■Saranno necessari i seguenti elementi:
● Cacciavite a testa piatta (per evitare di danneggiare la chiave,
avvolgere la punta del cacciavite con uno straccio)
● Piccolo cacciavite per viti Phillips
● Batteria al litio
Veicoli senza sistema di entrata e avviamento intelligente:
CR2016
Veicoli con sistema di entrata e avviamento intelligente:
CR1632
■ Sostituzione della batteria (veicoli senza sistema di entrata
e avviamento intelligente)
Sollevare il coperchio.
Inserire il cacciavite nella
fessura e spingere verso il
basso.
Rimuovere il coperchio.
Inserire il cacciavite nella parte
bassa della chiave e spingere
verso il basso.

547
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L

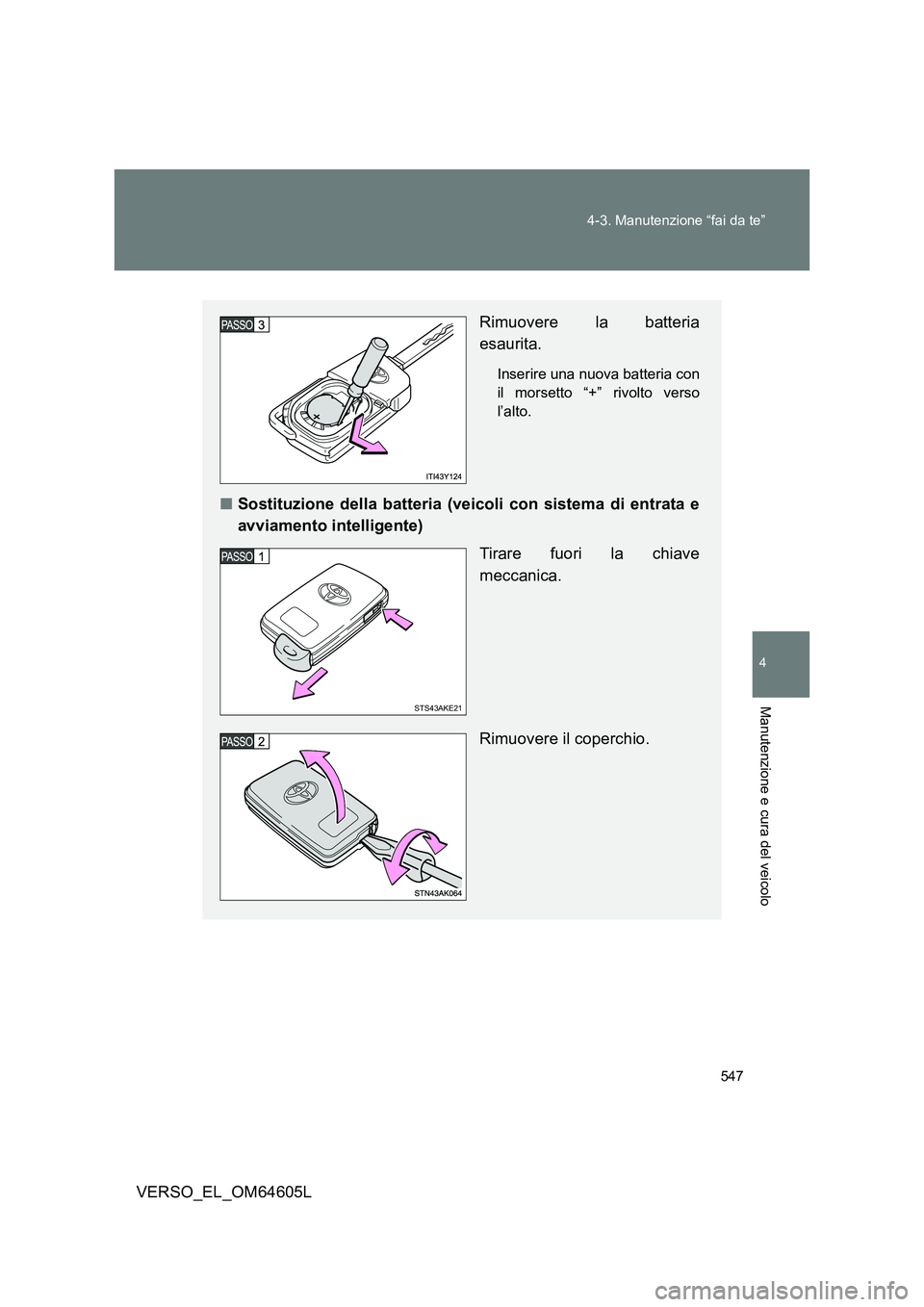

Rimuovere la batteria
esaurita.
Inserire una nuova batteria con
il morsetto “+” rivolto verso
l’alto.
■ Sostituzione della batteria (veicoli con sistema di entrata e
avviamento intelligente)
Tirare fuori la chiave
meccanica.
Rimuovere il coperchio.
STS43AKE21

548
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L
■ Se la batteria della chiave è scarica
Si potrebbero verificare le seguenti situazioni.
● Il sistema di entrata e avviamento intelligente (se presente) ed il
radiocomando a distanza non funzioneranno correttamente.
● Il raggio d’azione si riduce.
■ Utilizzare i seguenti tipi di batteria al litio
Veicoli senza sistema di entrata e avviamento intelligente: CR2016
Veicoli con sistema di entrata e avviamento intelligente: CR1632
● Le batterie possono essere acquistate presso un qualsiasi
concessionario autorizzato Toyota o officina, un altro professionista
adeguatamente qualificato e attrezzato, gioiellerie o negozi di macchine
fotografiche.
● Sostituire solo con una batteria uguale o una raccomandata di tipo
equivalente da un qualsiasi concessionario autorizzato Toyota o officina,
o un altro professionista adeguatamente qualificato e attrezzato.
● Smaltire le batterie usate in ottemperanza alle leggi locali.
Rimuovere la batteria
esaurita.
Inserire una nuova batteria con
il morsetto “+” rivolto verso
l’alto.

549
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L

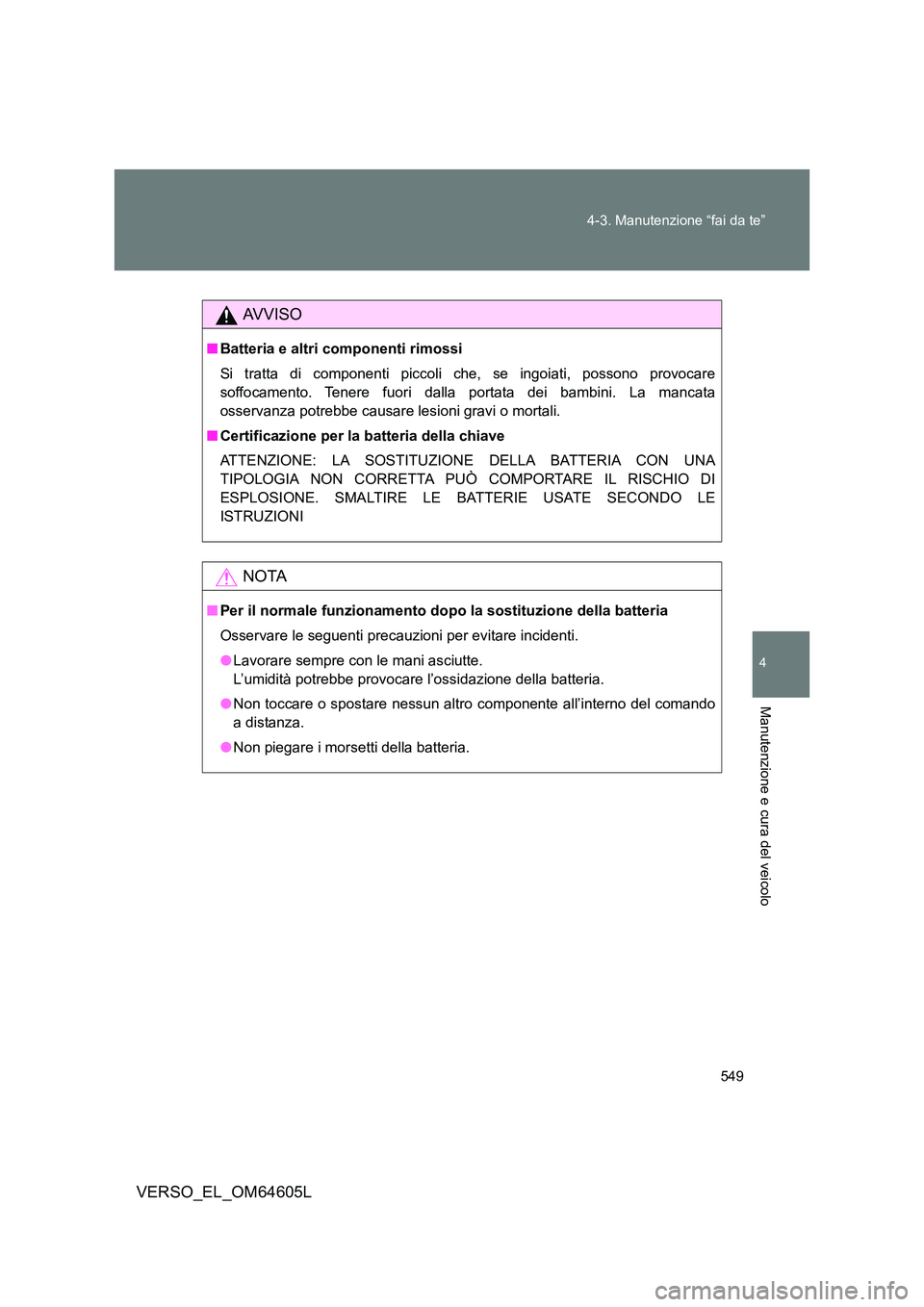

AVVISO
■ Batteria e altri componenti rimossi
Si tratta di componenti piccoli che, se ingoiati, possono provocare
soffocamento. Tenere fuori dalla portata dei bambini. La mancata
osservanza potrebbe causare lesioni gravi o mortali.
■ Certificazione per la batteria della chiave
ATTENZIONE: LA SOSTITUZIONE DELLA BATTERIA CON UNA
TIPOLOGIA NON CORRETTA PUÒ COMPORTARE IL RISCHIO DI
ESPLOSIONE. SMALTIRE LE BATTERIE USATE SECONDO LE
ISTRUZIONI
NOTA
■ Per il normale funzionamento dopo la sostituzione della batteria
Osservare le seguenti precauzioni per evitare incidenti.
● Lavorare sempre con le mani asciutte.
L’umidità potrebbe provocare l’ossidazione della batteria.
● Non toccare o spostare nessun altro componente all’interno del comando
a distanza.
● Non piegare i morsetti della batteria.

550
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L

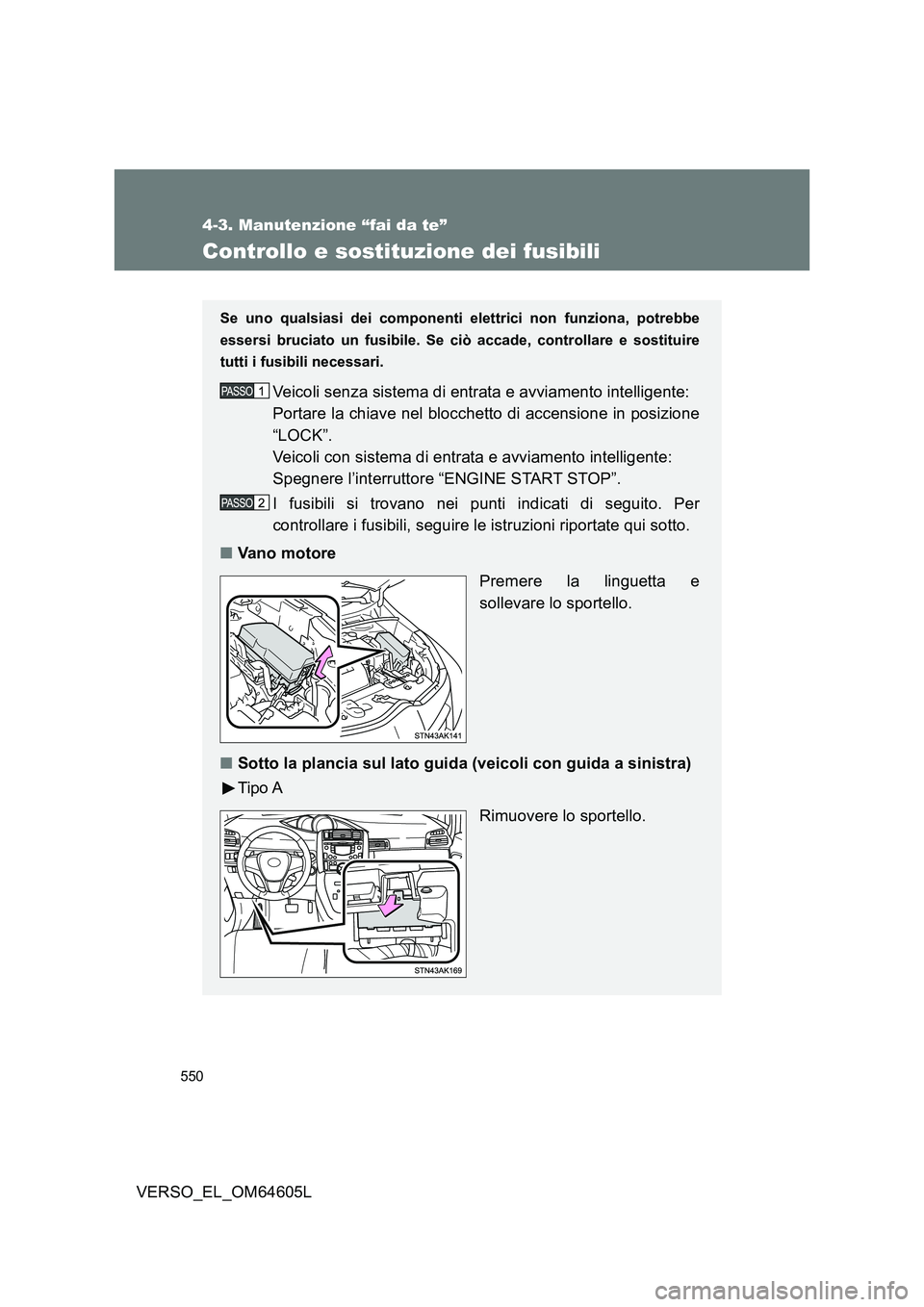

Controllo e sostituzione dei fusibili
Se uno qualsiasi dei componenti elettrici non funziona, potrebbe
essersi bruciato un fusibile. Se ciò accade, controllare e sostituire
tutti i fusibili necessari.
Veicoli senza sistema di entrata e avviamento intelligente:
Portare la chiave nel blocchetto di accensione in posizione
“LOCK”.
Veicoli con sistema di entrata e avviamento intelligente:
Spegnere l’interruttore “ENGINE START STOP”.
I fusibili si trovano nei punti indicati di seguito. Per
controllare i fusibili, seguire le istruzioni riportate qui sotto.
■ Va n o m o t o r e
Premere la linguetta e
sollevare lo sportello.
■ Sotto la plancia sul lato guida (veicoli con guida a sinistra)
Tipo A
Rimuovere lo sportello.

551
4-3. Manutenzione “fai da te”
4
Manutenzione e cura del veicolo
VERSO_EL_OM64605L
Tipo B
1. Rimuovere le parti superiori
della plancia.
2. Rimuovere la parte inferiore
della plancia.
■ Sotto la plancia sul lato passeggero (veicoli con guida a
destra)
Tipo A
Rimuovere il coperchio.

552
4-3. Manutenzione “fai da te”
VERSO_EL_OM64605L
Rimuovere lo sportello.
Tipo B
1. Aprire il vano portaoggetti.
Far uscire lo smorzatore.
2. Sollevare il vano
portaoggetti per scollegare i
fermi nella parte inferiore e
toglierlo.
Dopo il guasto di un sistema, consultare la sezione
“Disposizione dei fusibili ed amperaggi nominali” ( P. 555)
per maggiori dettagli sul fusibile da controllare.
