2017 TOYOTA VERSO Manuale duso (in Italian)

249
2-2. Quadro strumenti
2
Durante la guida
VERSO_EL_OM64605L
Contagiri
Visualizza il regime del motore in giri al minuto
Contachilometri, contachilometri parziale, tempo di
funzionamento sistema di spegnimento e avviamento
intelligente, tempo di funzionamento totale sistema di
spegnimento e avviamento intelligente, informazioni sugli
interventi di manutenzione necessari e display controllo
luminosità indicatori del quadro strumenti
 P. 250
Indicatore di livello carburante
Visualizza la quantità di carburante residua nel serbatoio
Pulsante cambio visualizzazione
P. 250

250
2-2. Quadro strumenti
VERSO_EL_OM64605L
Cambio visualizzazione
Gli elementi del display possono essere cambiati premendo il
pulsante (mostrato qui sotto).
Questa operazione può essere eseguita anche premendo
l’interruttore “TRIP” sul volante.
Contachilometri
Visualizza la distanza totale percorsa dal veicolo.
Contachilometri parziale A
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento
del contatore.
Premere e tenere premuto il pulsante per azzerare.
Contachilometri parziale B
Visualizza la distanza percorsa dal veicolo dall’ultimo azzeramento
del contatore.
Premere e tenere premuto il pulsante per azzerare.

251
2-2. Quadro strumenti
2
Durante la guida
VERSO_EL_OM64605L
Tempo di funzionamento sistema di spegnimento e avviamento
intelligente (se presente)
Visualizza il tempo totale per il quale il motore è stato spento a
causa del funzionamento del sistema di spegnimento e
avviamento intelligente durante lo spostamento in corso.
Tempo di funzionamento totale sistema di spegnimento e
avviamento intelligente (se presente)
Visualizza il tempo totale per il quale il motore è stato spento a
causa del funzionamento del sistema di spegnimento e
avviamento intelligente dall’ultimo azzeramento del sistema.
Informazioni sugli interventi di manutenzione necessari (solo per
motore diesel)
Visualizza la distanza che manca al cambio dell’olio motore. Se
prima della distanza viene visualizzato il simbolo “-”, è necessario
programmare un controllo dell’olio. Far cambiare l’olio motore da
un qualsiasi concessionario autorizzato Toyota o officina, o un altro
professionista adeguatamente qualificato e attrezzato.
• Visualizza le informazioni sugli interventi di manutenzione necessari
quando la chiave nel blocchetto di accensione viene ruotata in
posizione “ON” (veicoli senza sistema di entrata e avviamento
intelligente) o l’interruttore “ENG INE START STOP” viene portato nella
modalità IGNITION ON (veicoli con sistema di entrata e avviamento
intelligente).
• Metodo per l’azzeramento delle informazioni sugli interventi di
manutenzione necessari ( P. 509).

252
2-2. Quadro strumenti
VERSO_EL_OM64605L
Controllo luminosità quadro strumenti
La luminosità degli indicatori del quadro strumenti quando
l’interruttore fari è acceso può essere regolata su 5 livelli di
luminosità.
Premere il pulsante cambio visualizzazione.
Premendo il pulsante più volte compare la schermata per il
controllo della luminosità.
Tenendo premuto il pulsante per più di 1 secondo, la luminosità
dello schermo cambia ogni secondo. Rilasciando il pulsante viene
selezionata la luminosità desiderata.
Il livello di illuminazione verrà regolato automaticamente 10
secondi dopo l’ultima pressione dell’interruttore.
Premendo il pulsante cambio visualizzazione prima che siano
trascorsi i 10 secondi si regolerà il livello di illuminazione.
NOTA
■ Per prevenire danni al motore e ai suoi componenti
● Non lasciare che la lancetta del contagiri entri nella zona rossa che indica
il massimo regime del motore.
● Il motore potrebbe essersi surriscaldato se la spia di avvertimento alta
temperatura del refrigerante motore (rossa) lampeggia o si accende. In
questo caso, arrestare immediatamente il veicolo in un luogo sicuro e
controllare il motore dopo che si è raffreddato completamente. ( P. 689)

253
2-2. Quadro strumenti
2
Durante la guida
VERSO_EL_OM64605L

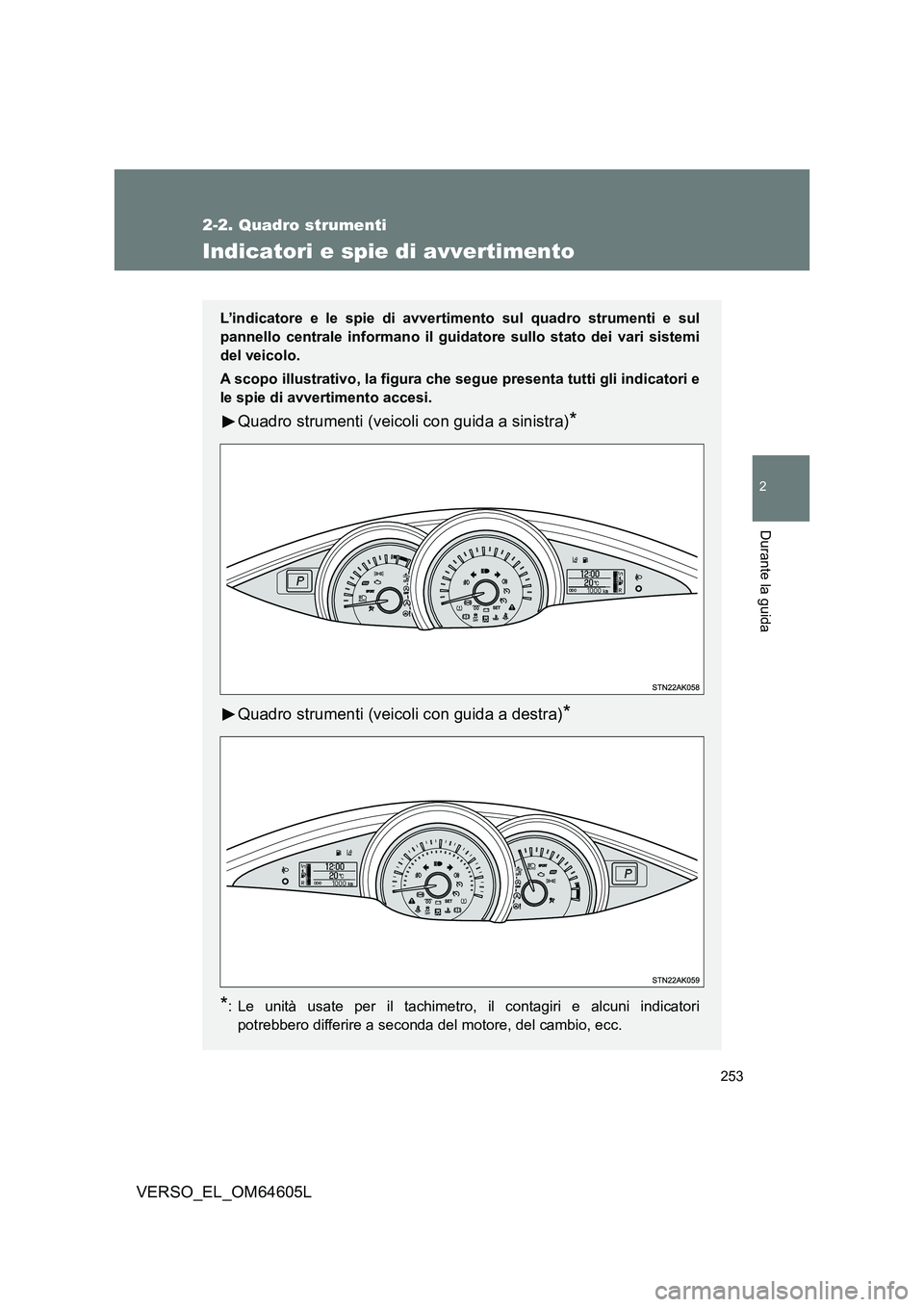

Indicatori e spie di avvertimento
L’indicatore e le spie di avvertimento sul quadro strumenti e sul
pannello centrale informano il guid atore sullo stato dei vari sistemi
del veicolo.
A scopo illustrativo, la figura che segue presenta tutti gli indicatori e
le spie di avvertimento accesi.
Quadro strumenti (veicoli con guida a sinistra)*
Quadro strumenti (veicoli con guida a destra)*
*: Le unità usate per il tachimetro, il contagiri e alcuni indicatori
potrebbero differire a seconda del motore, del cambio, ecc.

254
2-2. Quadro strumenti
VERSO_EL_OM64605L
Pannello centrale (veicoli con impianto di condizionamento aria
manuale)
Pannello centrale (veicoli con impianto di condizionamento aria
automatico)
Modelli a 7 posti
Modelli a 5 posti
Modelli a 7 posti
Modelli a 5 posti

255
2-2. Quadro strumenti
2
Durante la guida
VERSO_EL_OM64605L

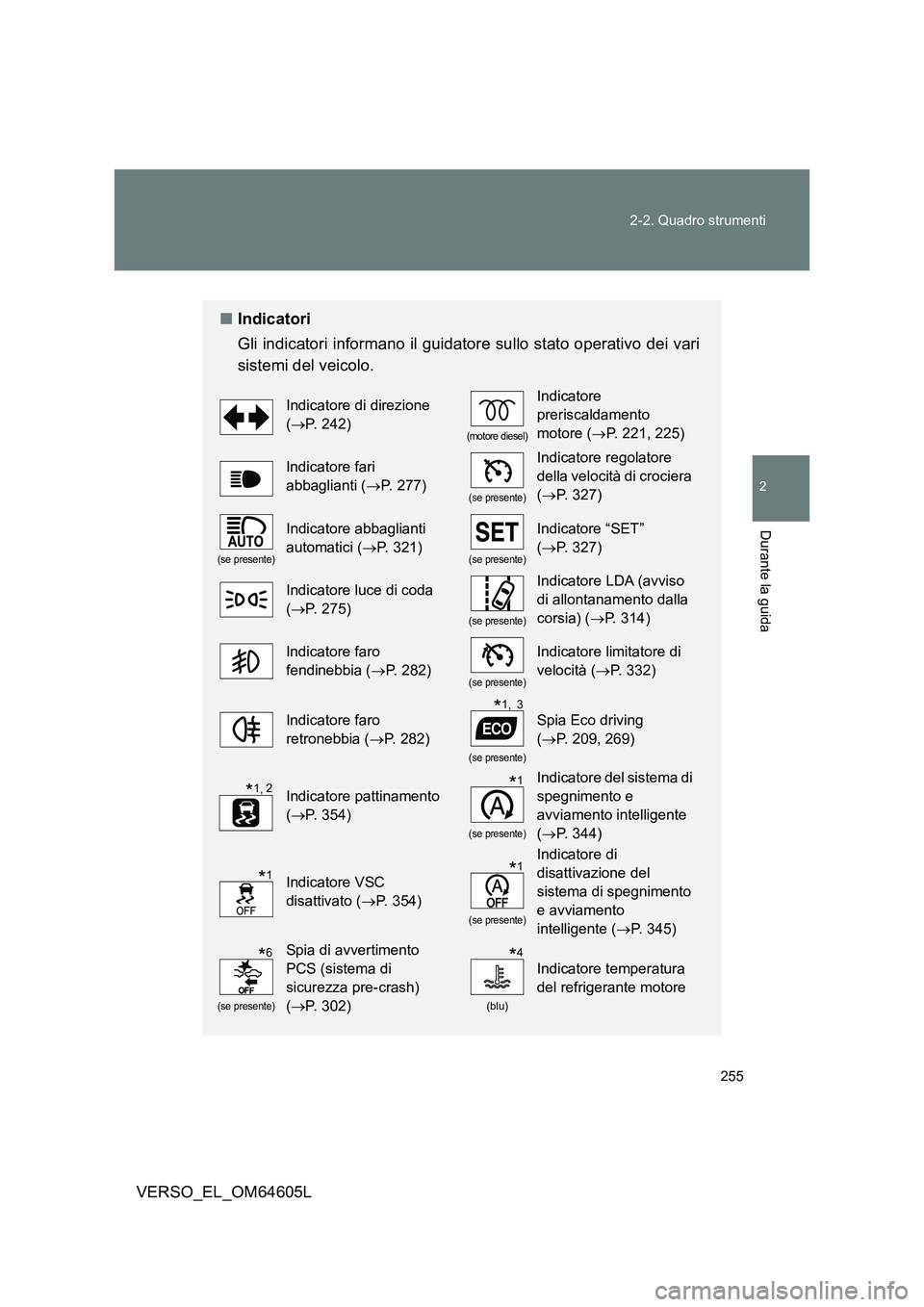

■ Indicatori
Gli indicatori informano il guidatore sullo stato operativo dei vari
sistemi del veicolo.
Indicatore di direzione
( P. 2 4 2 )(motore diesel)
Indicatore
preriscaldamento
motore ( P. 221, 225)
Indicatore fari
abbaglianti ( P. 277)(se presente)
Indicatore regolatore
della velocità di crociera
( P. 327)
(se presente)
Indicatore abbaglianti
automatici ( P. 321)(se presente)
Indicatore “SET”
( P. 327)
Indicatore luce di coda
( P. 2 7 5 ) (se presente)
Indicatore LDA (avviso
di allontanamento dalla
corsia) ( P. 314)
Indicatore faro
fendinebbia ( P. 282)(se presente)
Indicatore limitatore di
velocità ( P. 332)
Indicatore faro
retronebbia ( P. 282)
(se presente)
Spia Eco driving
( P. 209, 269)
Indicatore pattinamento
( P. 3 5 4 )
(se presente)
Indicatore del sistema di
spegnimento e
avviamento intelligente
( P. 344)
Indicatore VSC
disattivato ( P. 354)
(se presente)
Indicatore di
disattivazione del
sistema di spegnimento
e avviamento
intelligente ( P. 345)
(se presente)
Spia di avvertimento
PCS (sistema di
sicurezza pre-crash)
( P. 3 0 2 )(blu)
Indicatore temperatura
del refrigerante motore
*1, 3
*1, 2*1
*1*1
*6*4

256
2-2. Quadro strumenti
VERSO_EL_OM64605L
*1: Queste spie si accendono quando la chiave nel blocchetto di
accensione viene portata in posizione “ON” (veicoli senza sistema di
entrata e avviamento intelligente) o l’interruttore “ENGINE START
STOP” viene portato in modalità IGNITION ON (veicoli con sistema di
entrata e avviamento intelligente) per indicare che è in corso una
verifica del sistema. Esse si spegneranno dopo l’avviamento del
motore o dopo alcuni secondi. Se una spia non si accende, o se le
spie non si spengono, potrebbe sussistere un malfunzionamento nel
sistema. Per i dettagli, far controllare il veicolo da un qualsiasi
concessionario autorizzato Toyota o officina, o un altro professionista
adeguatamente qualificato e attrezzato.
*2: La spia lampeggia per segnalare che il sistema è in funzione.
*3: Veicoli con cambio Multidrive
*4: Questo indicatore si accende in blu quando la temperatura del
refrigerante motore è bassa.
*5: Veicoli con cambio manuale
*6: la spia si accende quando il sistema viene disattivato.
Indicatore posizione di
innesto ( P. 232)(se presente)
Indicatore di marcia
( P. 239)
Indicatore sensore assistenza al
parcheggio Toyota ( P. 335)
Indicatore “SPORT”
( P. 233)
Indicatore di sicurezza
( P. 136, 149)
Indicatore “PASSENGER
AIRBAG” ( P. 199)
*3
*1, 5
*3*1
