2017 TOYOTA VERSO Manuale duso (in Italian)

5
641
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64605L
Sostituzione di un pneumatico sgonfio
Bloccare i pneumatici tramite
cunei.
Veicoli con cerchi in acciaio,
togliere il copricerchione
utilizzando la chiave o
l’estrattore a graffa. ( P. 540)
Per proteggere il copricerchione,
interporre uno straccio tra la
chiave e il copricerchione, come
mostrato in figura.
Allentare leggermente i dadi
della ruota (un giro).
Pneumatico sgonfioPosizioni dei cunei
Anteriore Lato sinistro Dietro il pneumatico destro posteriore
Lato destro Dietro il pneumatico sinistro posteriore
Posteriore Lato sinistro Davanti al pneumatico destro anteriore
Lato destro Davanti al pneumatico sinistro anteriore

642
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64605L
Ruotare manualmente la parte
“A” del martinetto fino a quando
l’intaglio dentellato non viene a
contatto del punto di attacco del
martinetto.
Sollevare il veicolo fino a quando
il pneumatico risulta leggermente
rialzato dal suono.
Rimuovere tutti i dadi della ruota
e la ruota.
Quando si appoggia il
pneumatico a terra, posarlo in
modo tale che il disegno della
ruota guardi verso l’alto per
evitare di graffiare la sua
superficie.

5
643
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64605L

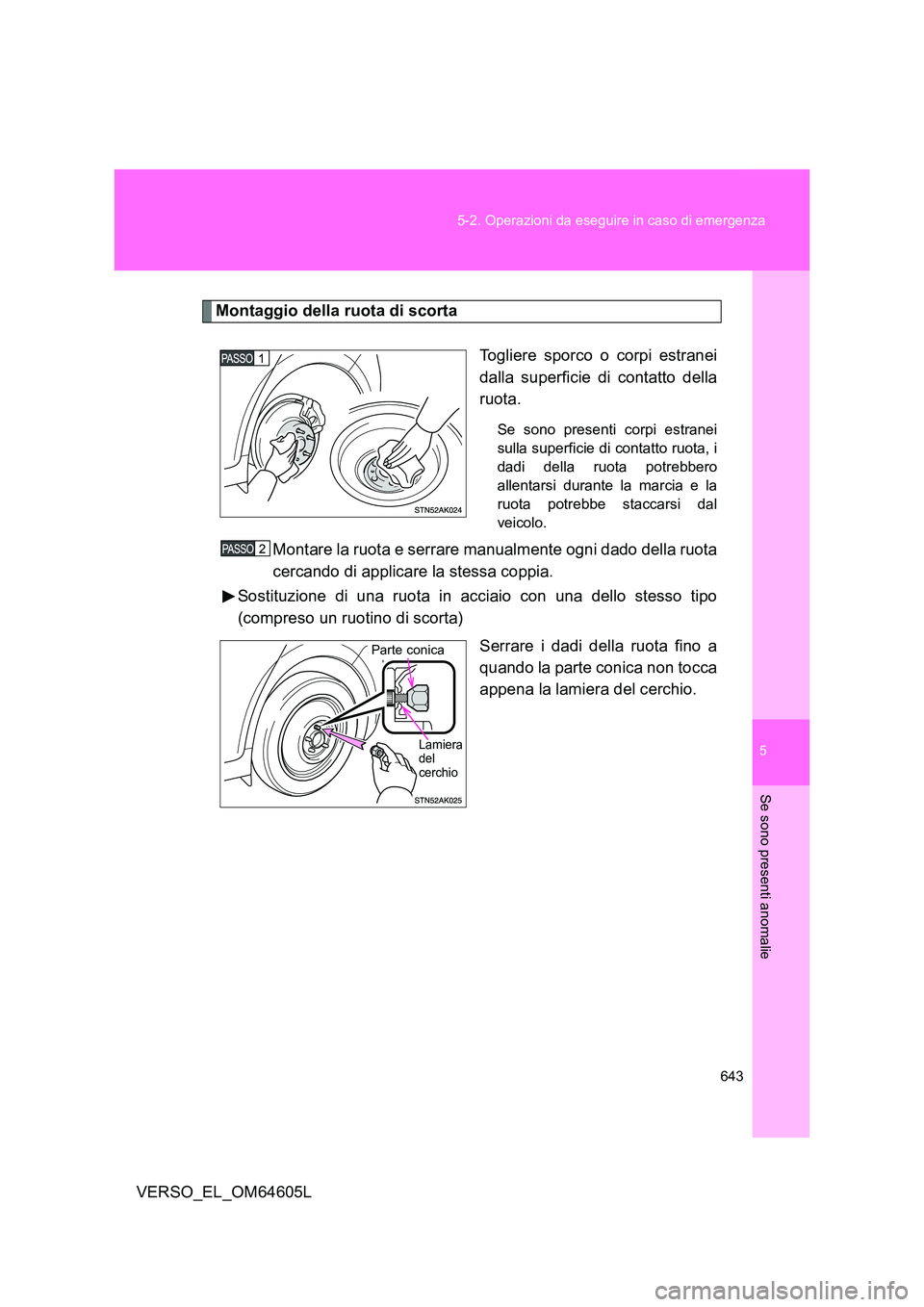

Montaggio della ruota di scorta
Togliere sporco o corpi estranei
dalla superficie di contatto della
ruota.
Se sono presenti corpi estranei
sulla superficie di contatto ruota, i
dadi della ruota potrebbero
allentarsi durante la marcia e la
ruota potrebbe staccarsi dal
veicolo.
Montare la ruota e serrare manualmente ogni dado della ruota
cercando di applicare la stessa coppia.
Sostituzione di una ruota in acciaio con una dello stesso tipo
(compreso un ruotino di scorta)
Serrare i dadi della ruota fino a
quando la parte conica non tocca
appena la lamiera del cerchio.
Parte conica
Lamiera del cerchio

644
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64605L

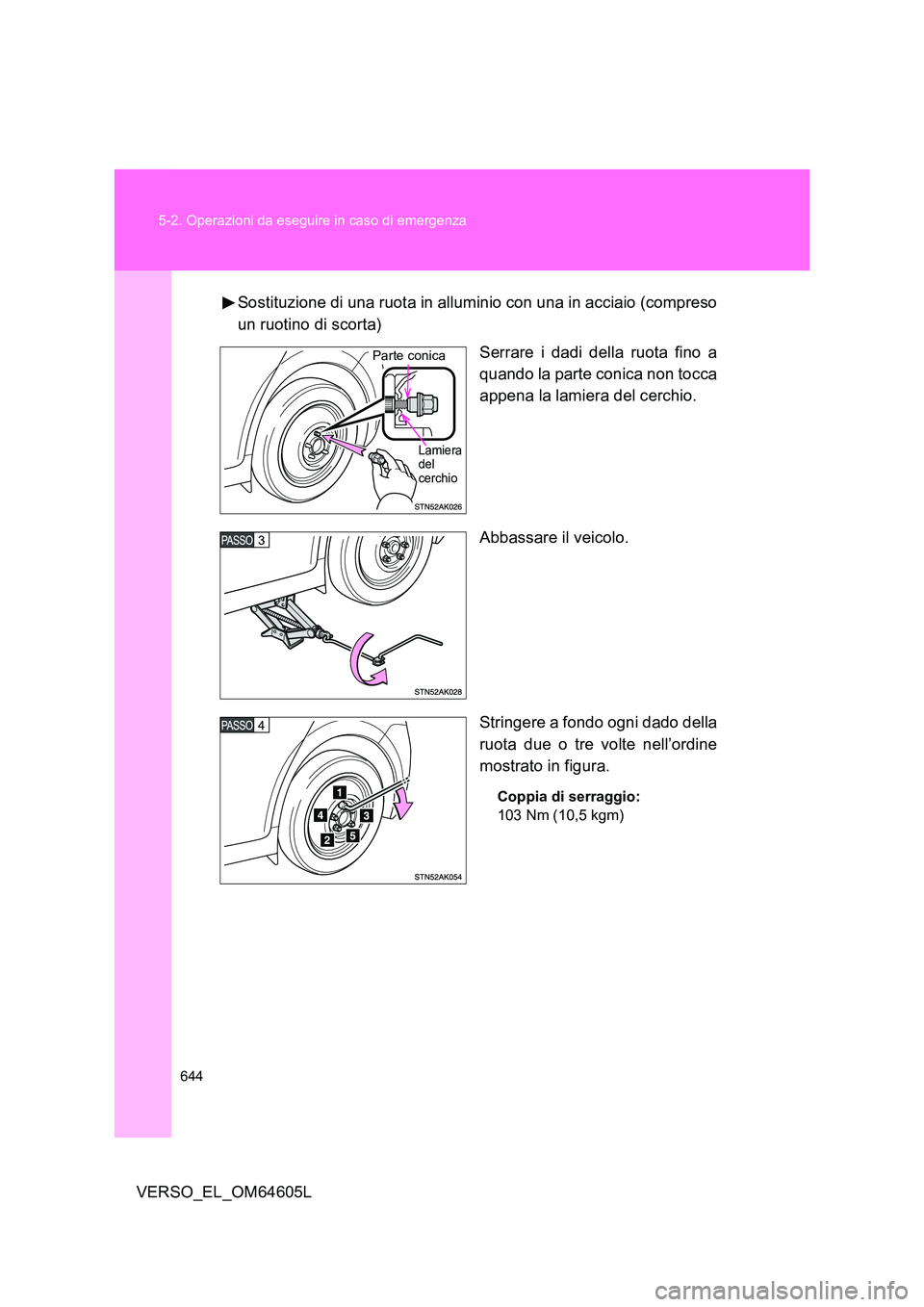

Sostituzione di una ruota in alluminio con una in acciaio (compreso
un ruotino di scorta)
Serrare i dadi della ruota fino a
quando la parte conica non tocca
appena la lamiera del cerchio.
Abbassare il veicolo.
Stringere a fondo ogni dado della
ruota due o tre volte nell’ordine
mostrato in figura.
Coppia di serraggio:
103 Nm (10,5 kgm)
Parte conica
Lamiera del cerchio

5
645
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64605L

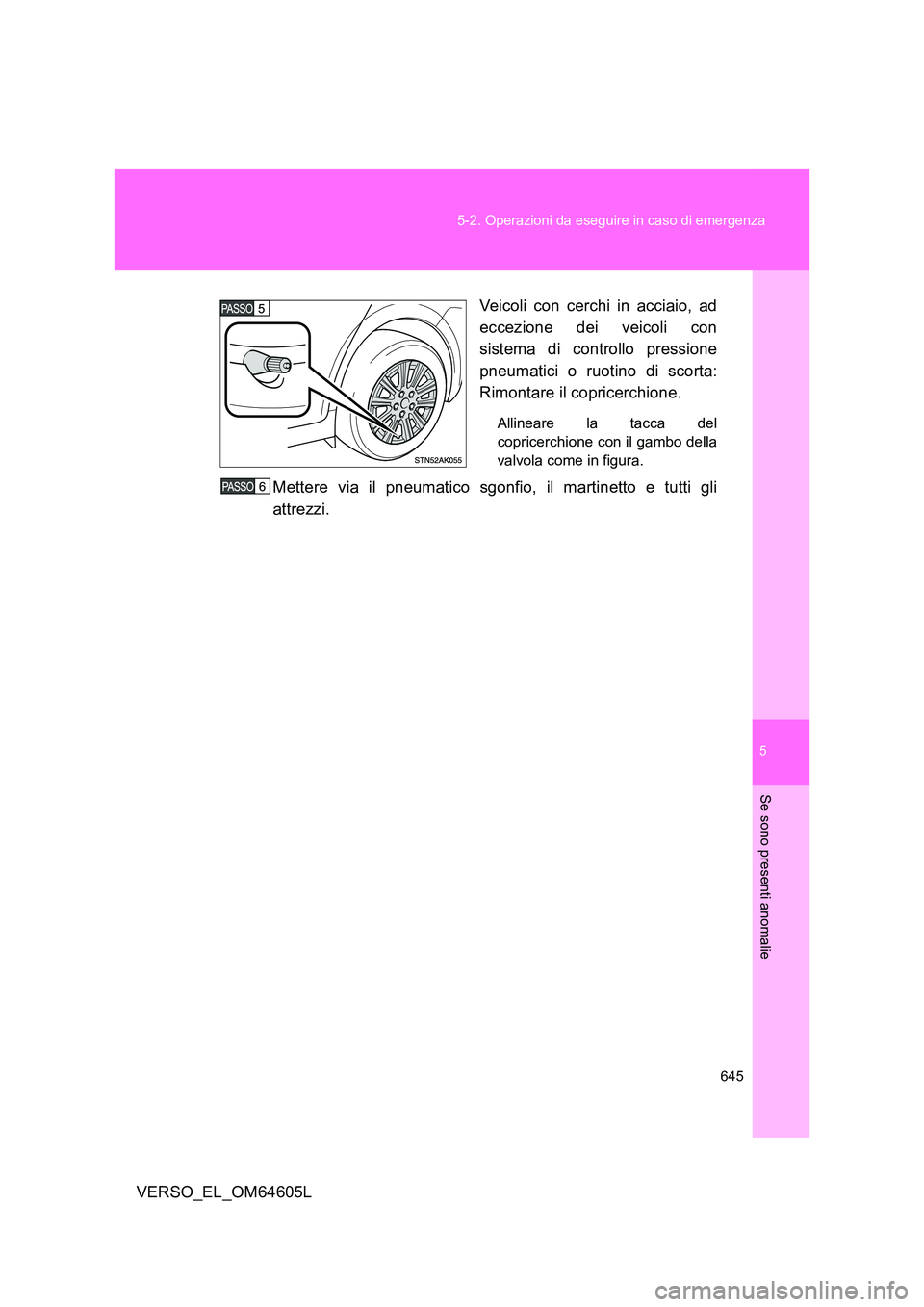

Veicoli con cerchi in acciaio, ad
eccezione dei veicoli con
sistema di controllo pressione
pneumatici o ruotino di scorta:
Rimontare il copricerchione.
Allineare la tacca del
copricerchione con il gambo della
valvola come in figura.
Mettere via il pneumatico sgonfio, il martinetto e tutti gli
attrezzi.

646
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64605L
■ Ruotino di scorta (se presente)
● È possibile identificare il ruotino di scorta dall’etichetta “TEMPORARY
USE ONLY” posta sul fianco del pneumatico.
Utilizzare temporaneamente il ruotino di scorta solo in caso di
emergenza.
● Accertarsi di controllare la pressione di gonfiaggio del ruotino di scorta.
( P. 719)
■ Dopo aver completato la sostituzione del pneumatico (veicoli con
sistema di controllo pressione pneumatici)
Il sistema di controllo pressione pneumatici deve essere resettato.
( P. 5 2 5 )
■ Quando si utilizza la ruota di scorta (veicoli con sistema di controllo
pressione pneumatici)
Dato che la ruota di scorta non è dotata di valvola e trasmettitore di controllo
della pressione dei pneumatici, il sistema di controllo pressione pneumatici
non rileverà un’eventuale insufficient e pressione di gonfiaggio della ruota.
Inoltre, se si sostituisce uno pneumatico sgonfio con la ruota di scorta dopo
l’accensione della spia di avvertimento pressione pneumatici, la spia rimane
accesa.
■ Se si è sgonfiato un pneumatico anteriore su una strada ricoperta di
neve o ghiaccio (veicoli con ruotino di scorta)
Montare il ruotino di scorta sulla parte posteriore del veicolo. Effettuare le
operazioni descritte di seguito e montare le catene da neve sui pneumatici
anteriori.
Sostituire uno dei pneumatici posteriori con il ruotino di scorta.
Sostituire il pneumatico anteriore sgonfio con quello rimosso dalla
parte posteriore del veicolo.
Montare le catene da neve sui pneumatici anteriori.

5
647
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64605L

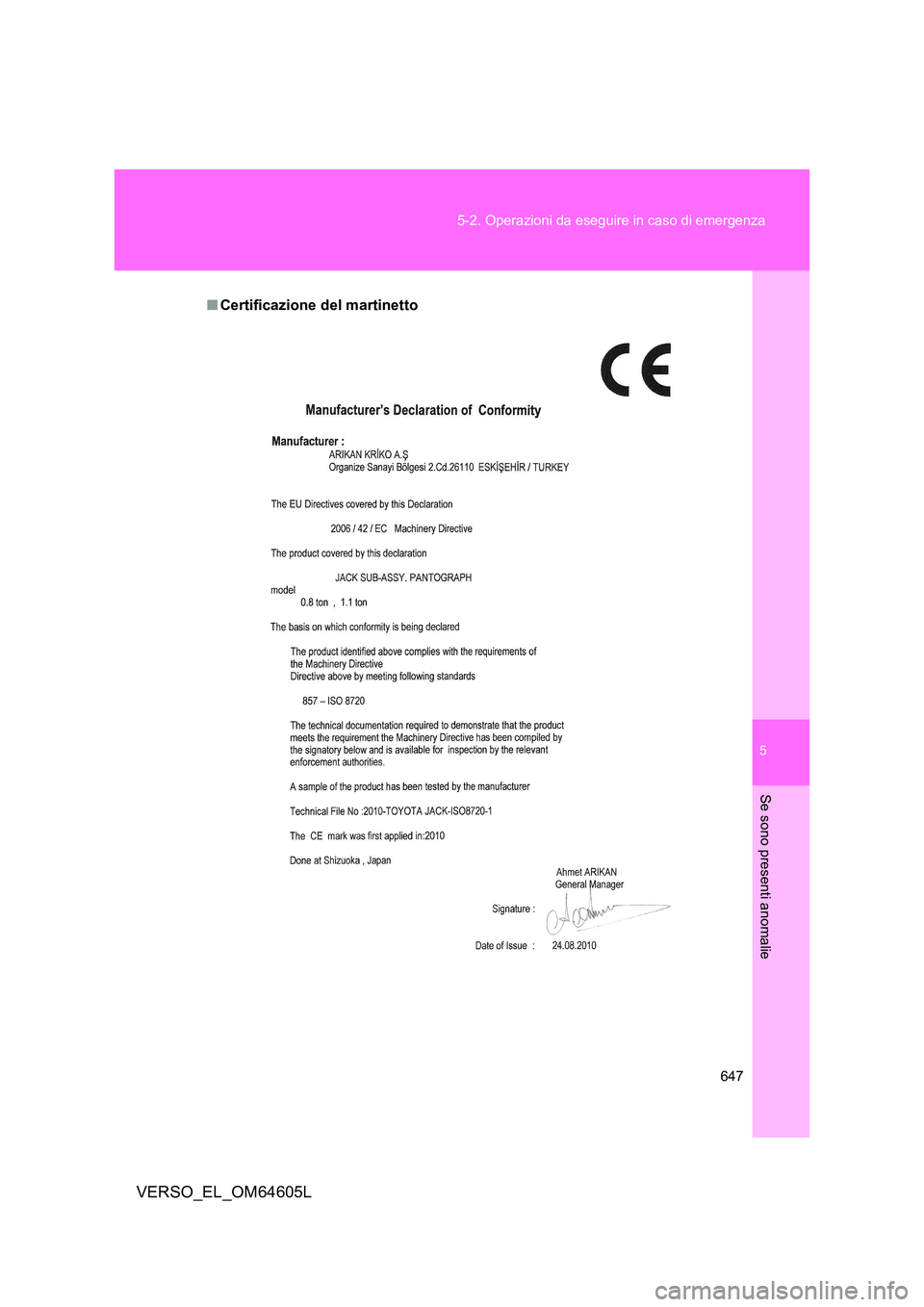

■ Certificazione del martinetto

648
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64605L
AVVISO
■ Utilizzo del martinetto
L’uso non corretto del martinetto potrebbe provocare lesioni gravi o mortali
dovute all’improvvisa caduta del veicolo dal martinetto stesso.
● Non utilizzare il martinetto per altri scopi se non per sostituire i pneumatici
o montare e rimuovere le catene da neve.
● Utilizzare unicamente il martinetto in dotazione al veicolo per la
sostituzione di un pneumatico sgonfio.
Non utilizzarlo su altri veicoli e non utili zzare altri martinetti per sostituire i
pneumatici di questo veicolo.
● Controllare sempre che il martinetto sia ben fissato al punto di attacco.
● Non inserire parti del corpo, né infilarsi sotto il veicolo mentre questo è
supportato dal martinetto.
● Non avviare il motore mentre il veicolo è sostenuto dal martinetto.
● Non sollevare il veicolo se c’è qualcuno al suo interno.
● Quando si solleva il veicolo, non collocare oggetti sopra o sotto il
martinetto.
● Non sollevare il veicolo ad un’altezza maggiore di quella richiesta per
sostituire il pneumatico.
● Se fosse necessario infilarsi al di sotto del veicolo, utilizzare un
sollevatore.
Abbassare il veicolo prestando particolare attenzione per evitare di
provocare lesioni alle persone che lavorano sul veicolo o nelle sue
vicinanze.
