2017 TOYOTA VERSO Manuale duso (in Italian)

5
697
5-2. Operazioni da eseguire in caso di emergenza
Se sono presenti anomalie
VERSO_EL_OM64605L
AVVISO
■ Se il motore deve essere spento durante la guida
● La servoassistenza per freni e volante non sarà disponibile, rendendo così
il pedale del freno più duro da premere e il volante più pesante da ruotare.
Decelerare il più possibile prima di spegnere il motore.
● Veicoli senza sistema di entrata e avviamento intelligente: Non tentare mai
di estrarre la chiave, poiché così facendo si attiverebbe il bloccasterzo.
Veicoli con sistema di entrata
e avviamento intelligente: Per
arrestare il motore, premere e
tenere premuto l’interruttore
“ENGINE START STOP” per
2 secondi consecutivi o più o
premerlo brevemente 3 o più
volte di seguito.
Arrestare il veicolo in un luogo sicuro a margine della
carreggiata.
Premere e tenere premuto per 2 secondi o più o premere rapidamente 3 o più
volte

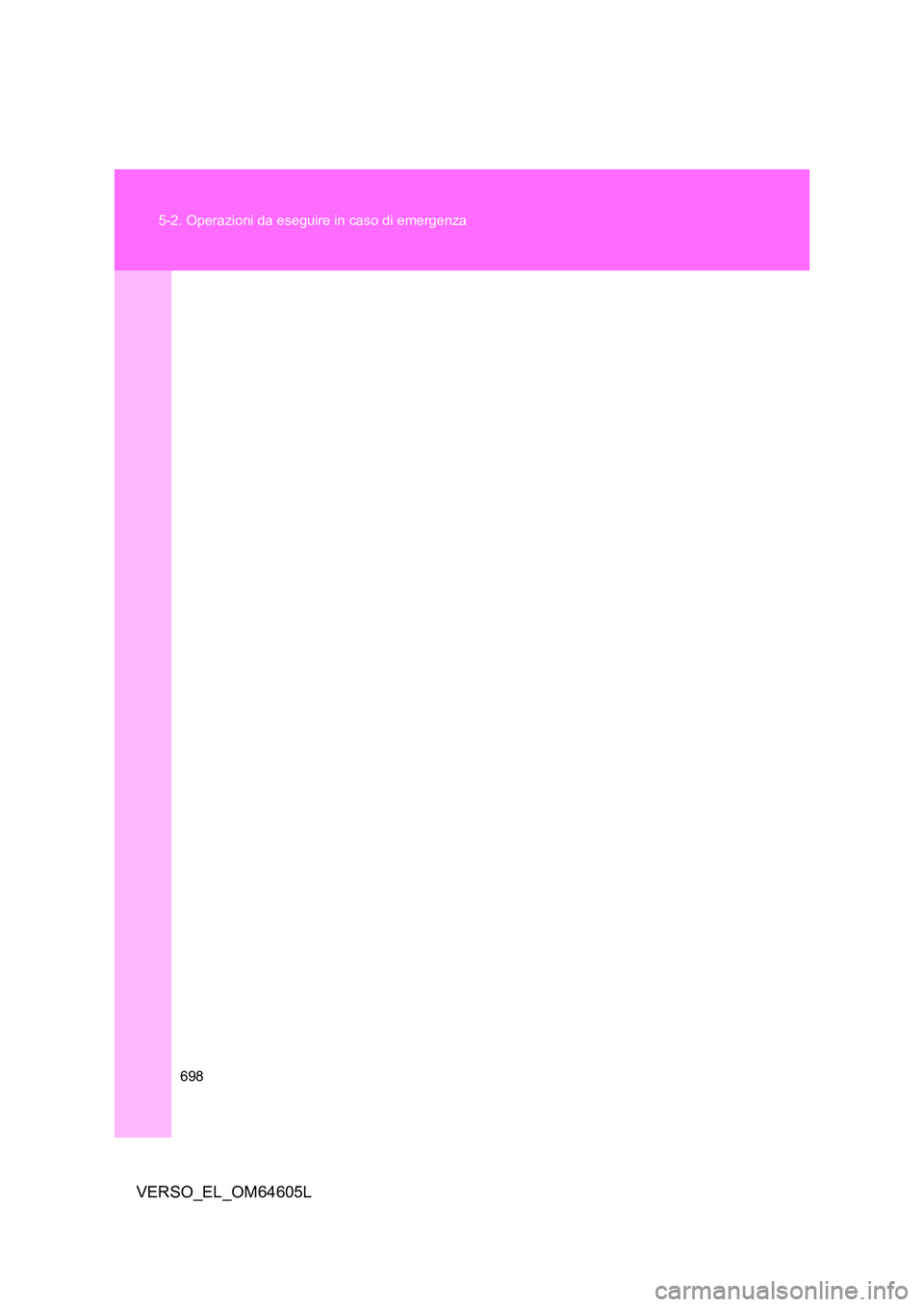

698
5-2. Operazioni da eseguire in caso di emergenza
VERSO_EL_OM64605L

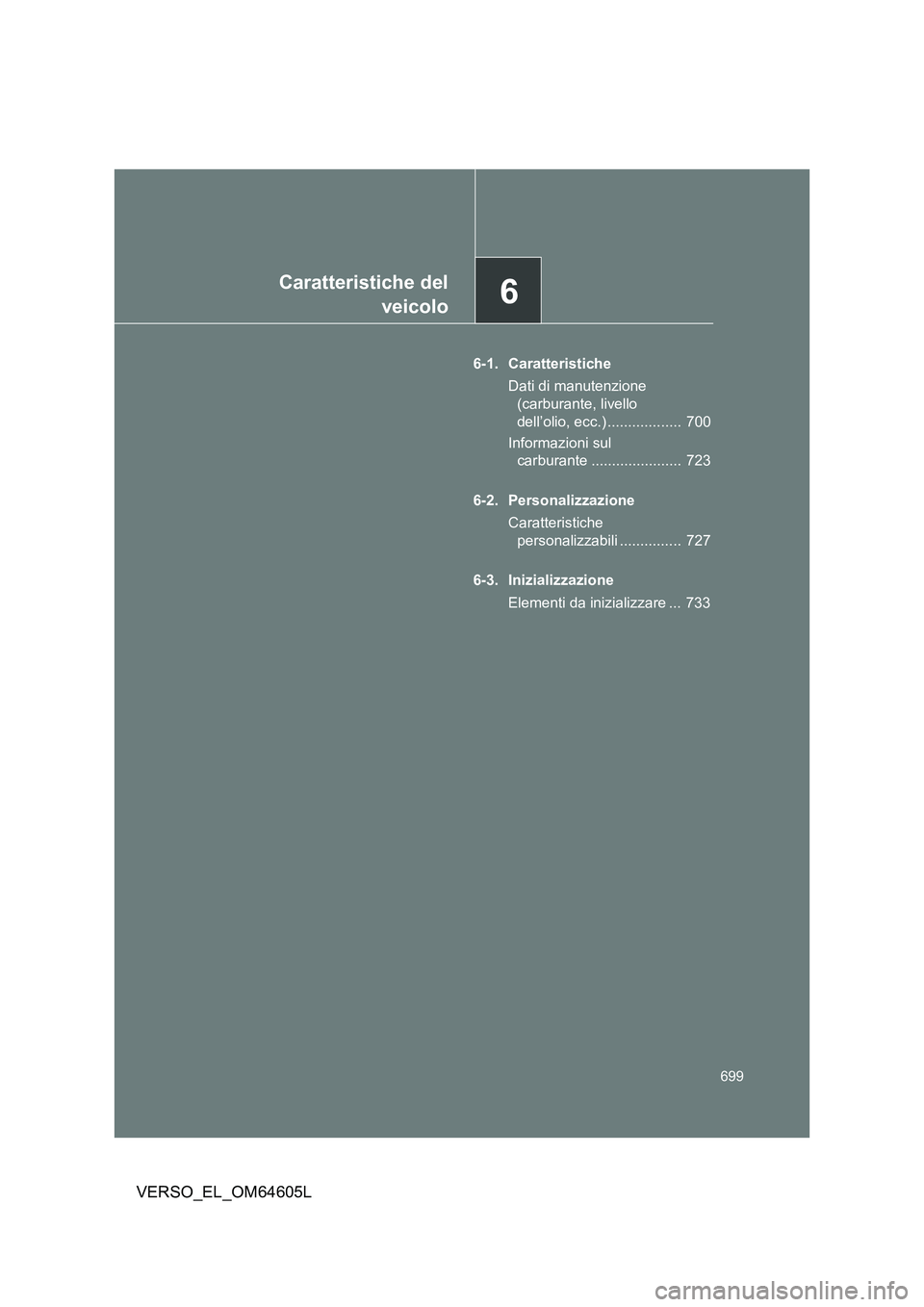

6Caratteristiche del
veicolo
699
VERSO_EL_OM64605L
6-1. Caratteristiche
Dati di manutenzione
(carburante, livello
dell’olio, ecc.) .................. 700
Informazioni sul
carburante ...................... 723
6-2. Personalizzazione
Caratteristiche
personalizzabili ............... 727
6-3. Inizializzazione
Elementi da inizializzare ... 733

700
VERSO_EL_OM64605L
6-1. Caratteristiche

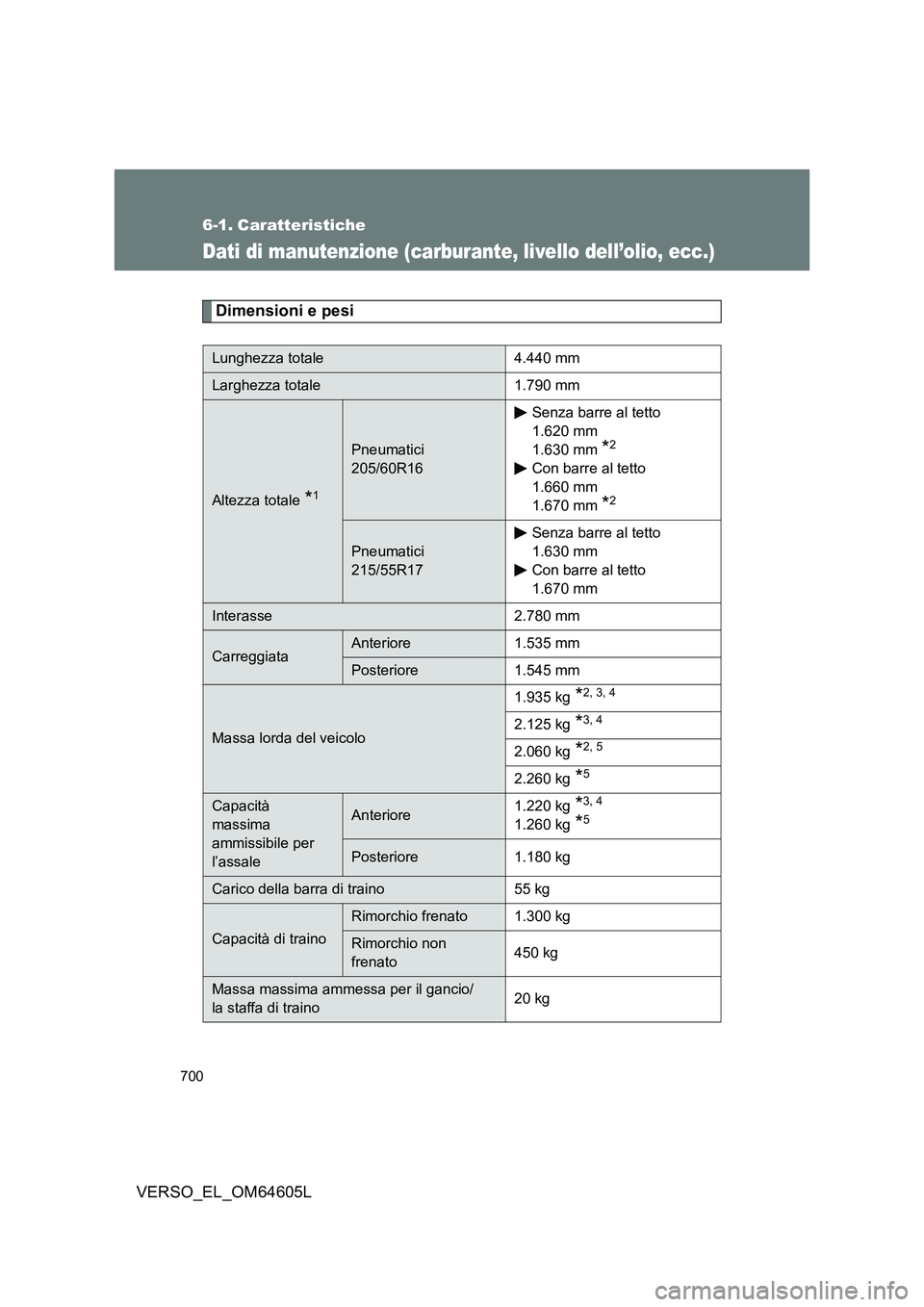

Dati di manutenzione (carburante, livello dell’olio, ecc.)
Dimensioni e pesi
Lunghezza totale 4.440 mm
Larghezza totale 1.790 mm
Altezza totale *1
Pneumatici
205/60R16
Senza barre al tetto
1.620 mm
1.630 mm *2
Con barre al tetto
1.660 mm
1.670 mm *2
Pneumatici
215/55R17
Senza barre al tetto
1.630 mm
Con barre al tetto
1.670 mm
Interasse 2.780 mm
CarreggiataAnteriore 1.535 mm
Posteriore 1.545 mm
Massa lorda del veicolo
1.935 kg *2, 3, 4
2.125 kg *3, 4
2.060 kg *2, 5
2.260 kg *5
Capacità
massima
ammissibile per
l’assale
Anteriore 1.220 kg *3, 4
1.260 kg *5
Posteriore 1.180 kg
Carico della barra di traino 55 kg
Capacità di traino
Rimorchio frenato 1.300 kg
Rimorchio non
frenato 450 kg
Massa massima ammessa per il gancio/
la staffa di traino 20 kg

701
6-1. Caratteristiche
6
VERSO_EL_OM64605L
Caratteristiche del veicolo
*1: Veicoli a vuoto
*2: Modelli veicoli categoria N1
*3: Motore 1ZR-FAE
*4: Motore 2ZR-FAE
*5: Motore 1WW
Per l’individuazione della categoria di veicolo, rivolgersi a un qualsiasi
concessionario autorizzato Toyota o officina, o a un altro professionista
adeguatamente qualificato e attrezzato.

702
6-1. Caratteristiche
VERSO_EL_OM64605L

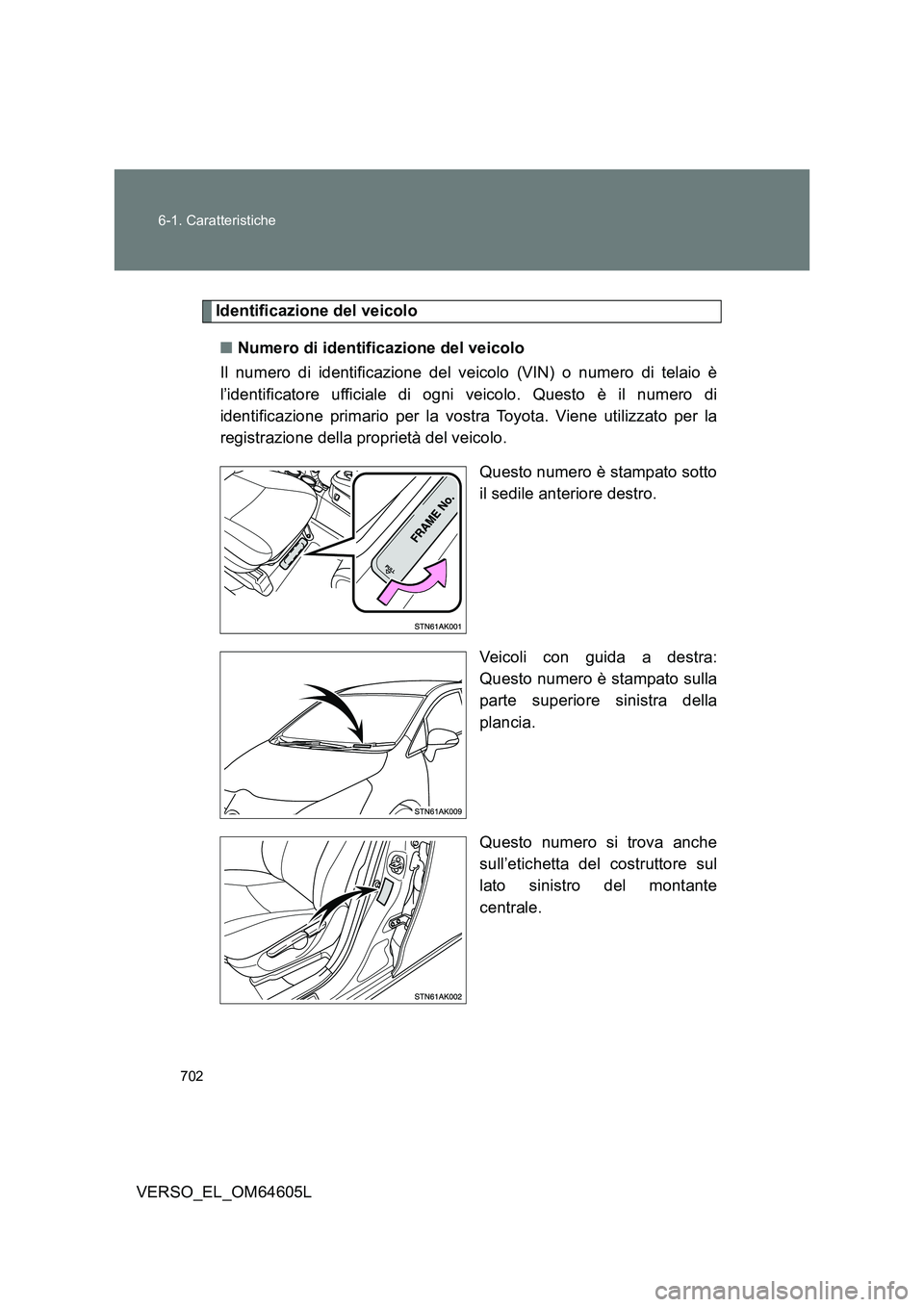

Identificazione del veicolo
■ Numero di identificazione del veicolo
Il numero di identificazione del veicolo (VIN) o numero di telaio è
l’identificatore ufficiale di ogni veicolo. Questo è il numero di
identificazione primario per la vostra Toyota. Viene utilizzato per la
registrazione della proprietà del veicolo.
Questo numero è stampato sotto
il sedile anteriore destro.
Veicoli con guida a destra:
Questo numero è stampato sulla
parte superiore sinistra della
plancia.
Questo numero si trova anche
sull’etichetta del costruttore sul
lato sinistro del montante
centrale.

703
6-1. Caratteristiche
6
VERSO_EL_OM64605L
Caratteristiche del veicolo
■ Numero del motore
Il numero motore è stampigliato sul blocco motore come mostrato.
Motore a benzina
Motore diesel

704
6-1. Caratteristiche
VERSO_EL_OM64605L

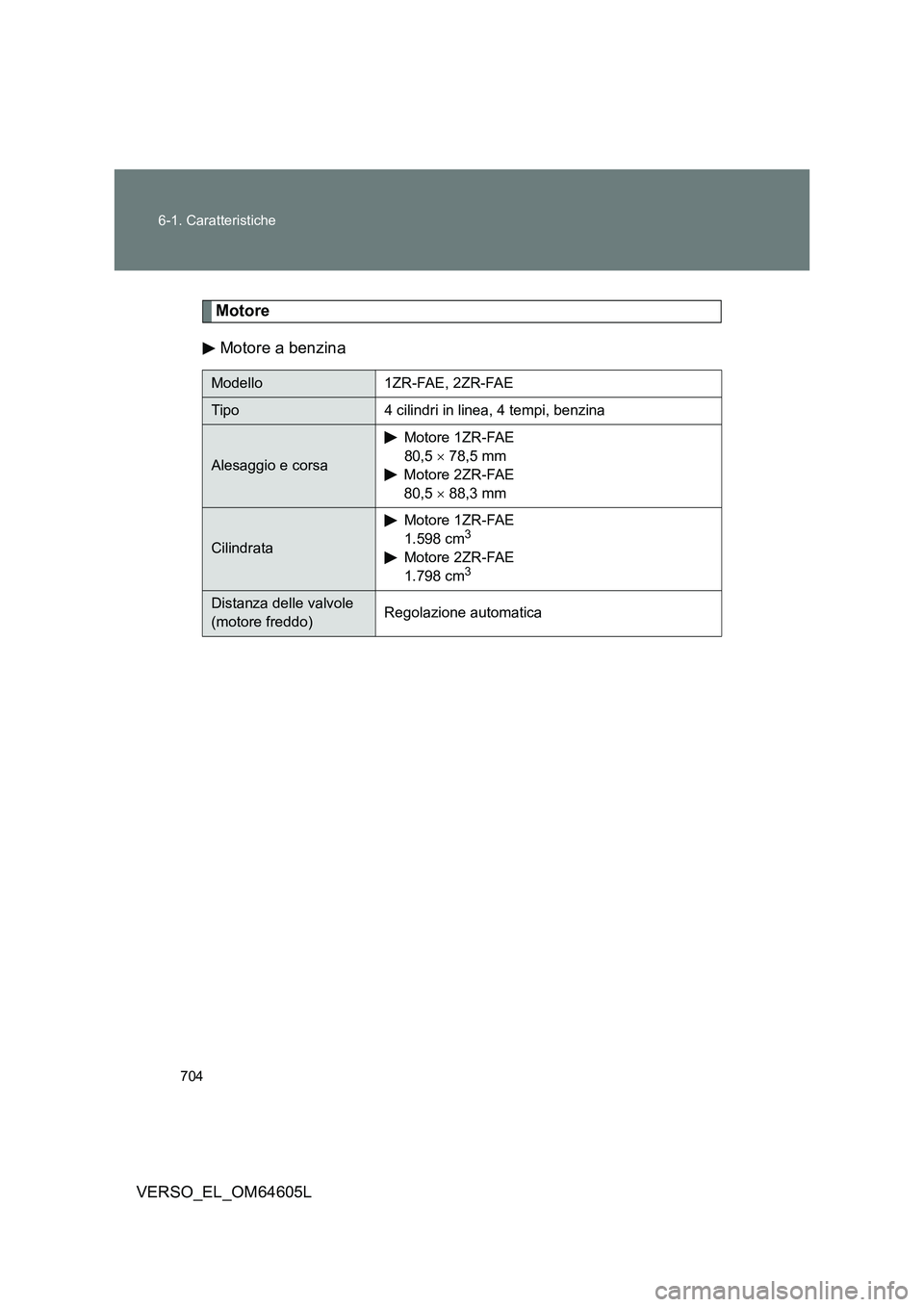

Motore
Motore a benzina
Modello 1ZR-FAE, 2ZR-FAE
Tipo 4 cilindri in linea, 4 tempi, benzina
Alesaggio e corsa
Motore 1ZR-FAE
80,5  78,5 mm
Motore 2ZR-FAE
80,5  88,3 mm
Cilindrata
Motore 1ZR-FAE
1.598 cm3
Motore 2ZR-FAE
1.798 cm3
Distanza delle valvole
(motore freddo) Regolazione automatica
