2017 TOYOTA HILUX Notices Demploi (in French)

697
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71244K_(EK)
*: EURO IV, V et VI désignent des normes d’émission. Si vous n’êtes pas sûr que
votre véhicule réponde aux normes en vigueur, contactez un concessionnaire ou
un réparateur Toyota agréé ou tout autre réparateur qualifié.

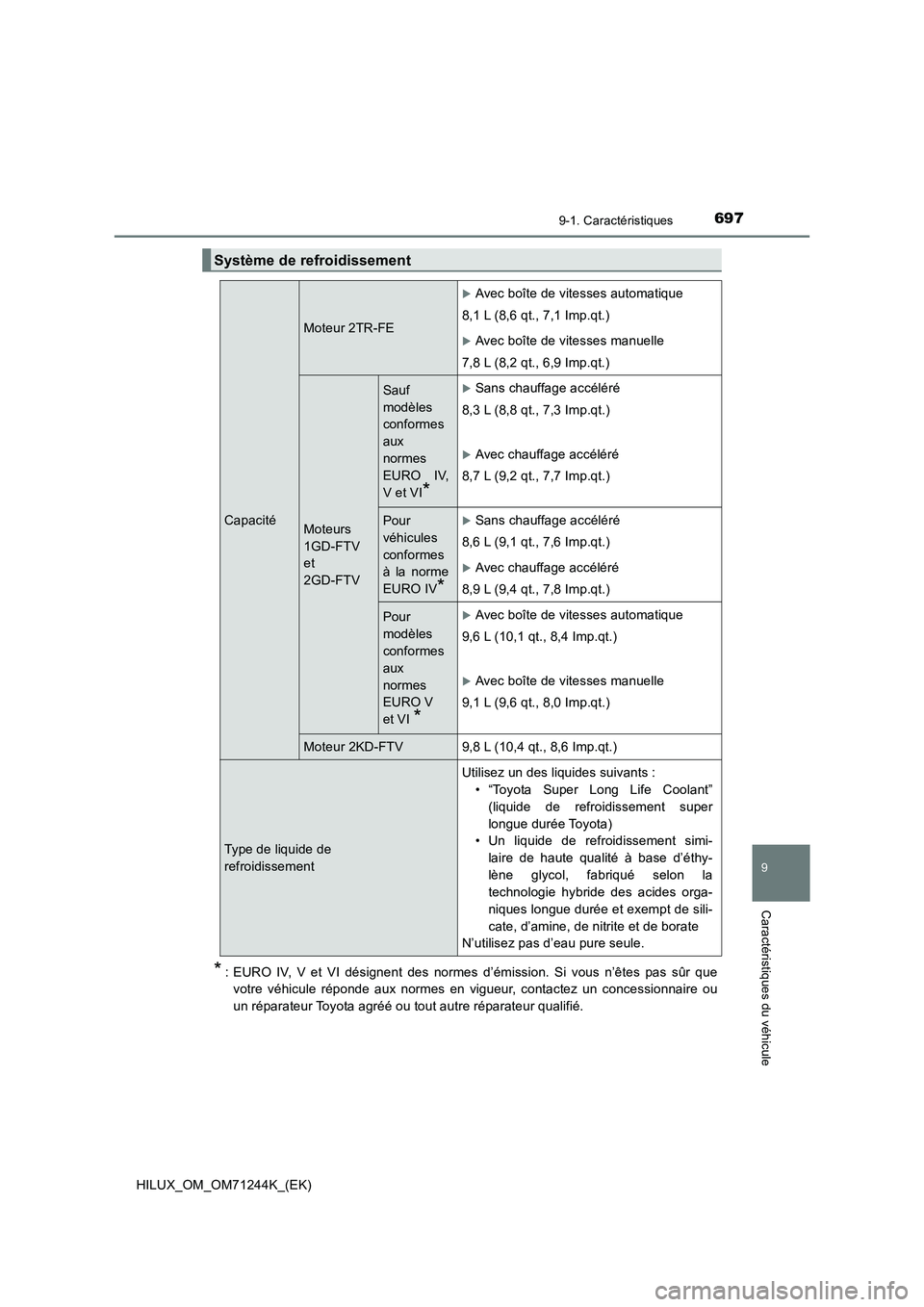

Système de refroidissement
Capacité
Moteur 2TR-FE
Avec boîte de vitesses automatique
8,1 L (8,6 qt., 7,1 Imp.qt.)
Avec boîte de vitesses manuelle
7,8 L (8,2 qt., 6,9 Imp.qt.)
Moteurs
1GD-FTV
et
2GD-FTV
Sauf
modèles
conformes
aux
normes
EURO IV,
V et VI
*
Sans chauffage accéléré
8,3 L (8,8 qt., 7,3 Imp.qt.)
Avec chauffage accéléré
8,7 L (9,2 qt., 7,7 Imp.qt.)
Pour
véhicules
conformes
à la norme
EURO IV
*
Sans chauffage accéléré
8,6 L (9,1 qt., 7,6 Imp.qt.)
Avec chauffage accéléré
8,9 L (9,4 qt., 7,8 Imp.qt.)
Pour
modèles
conformes
aux
normes
EURO V
et VI
*
Avec boîte de vitesses automatique
9,6 L (10,1 qt., 8,4 Imp.qt.)
Avec boîte de vitesses manuelle
9,1 L (9,6 qt., 8,0 Imp.qt.)
Moteur 2KD-FTV9,8 L (10,4 qt., 8,6 Imp.qt.)
Type de liquide de
refroidissement
Utilisez un des liquides suivants :
• “Toyota Super Long Life Coolant”
(liquide de refroidissement super
longue durée Toyota)
• Un liquide de refroidissement simi-
laire de haute qualité à base d’éthy-
lène glycol, fabriqué selon la
technologie hybride des acides orga-
niques longue durée et exempt de sili-
cate, d’amine, de nitrite et de borate
N’utilisez pas d’eau pure seule.

6989-1. Caractéristiques
HILUX_OM_OM71244K_(EK)
Véhicules équipés d’une batterie nécessitant un entretien
Véhicules équipés d’une batterie ne nécessitant aucun entretien
Système d’allumage (moteur à essence)
Bougie d’allumage
FabricationDENSO FK20HR-A8
Ecartement0,8 mm (0,031 in.)
NOTE
■Bougies d’allumage à électrode en iridium
Utilisez uniquement des bougies d’allumage à électrode en iridium. Ne réglez pas
l’écartement des électrodes de bougies d’allumage.
Système électrique
Batterie
Mesure de la densité
de l’électrolyte à
20 C (68F) :
1,25 ou supérieure
si la densité de l’électrolyte est inférieure à la valeur
standard, chargez la batterie.
Intensités de charge
Charge rapide
Charge lente
15 A max.
5 A max.
Batterie
Tension à vide à 20 C
(68 F) :
12,3 V ou supérieure
Si la tension est inférieure à la valeur standard, char-
gez la batterie.
(Mettez le contacteur du moteur en position “LOCK”
[véhicules sans système d’ouverture et de démarrage
intelligent] ou désactivez-le [véhicules avec système
d’ouverture et de démarrage intelligent], allumez les
feux de route pendant 30 secondes et éteignez les
phares.)
Intensités de charge 5 A max.

699
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71244K_(EK)
*: La quantité de liquide représente la quantité de référence.
Si un remplacement est nécessaire, contactez un concessionnaire ou un répara-
teur Toyota agréé, ou tout autre réparateur qualifié.
Boîte de vitesses automatique
Quantité de
liquide*
Moteur à essence8,5 L (9,0 qt., 7,5 Imp.qt.)
Moteur diesel9,5 L (10,0 qt., 8,4 Imp.qt.)
Type de liquide
“Toyota Genuine ATF WS” (liquide de
boîte de vitesses automatique Toyota
WS)
NOTE
■ Type de liquide de boîte de vitesses automatique
L’utilisation d’un liquide pour boîte de vitesses autre que le “Toyota Genuine ATF
WS” (liquide de boîte de vitesses automatique Toyota WS) peut entraver le passage
des rapports, occasionner un blocage de la boîte de vitesses accompagné de vibra-
tions et finalement endommager la boîte de vitesses de votre véhicule.

7009-1. Caractéristiques
HILUX_OM_OM71244K_(EK)
*: L’usine Toyota a utilisé de l’huile “Toyota Genuine Transfer Gear oil LF” (huile
d’engrenages d’origine Toyota pour boîte de transfert LF) pour votre véhicule. Utili-
sez l’huile “Toyota Genuine Transfer Gear oil LF” (huile d’engrenages d’origine
Toyota pour boîte de transfert LF) approuvée par Toyota ou une huile de même
qualité répondant aux caractéristiques ci-dessus. Veuillez contacter un concession-
naire ou un réparateur Toyota agréé ou tout autre réparateur qualifié pour plus
d’informations.

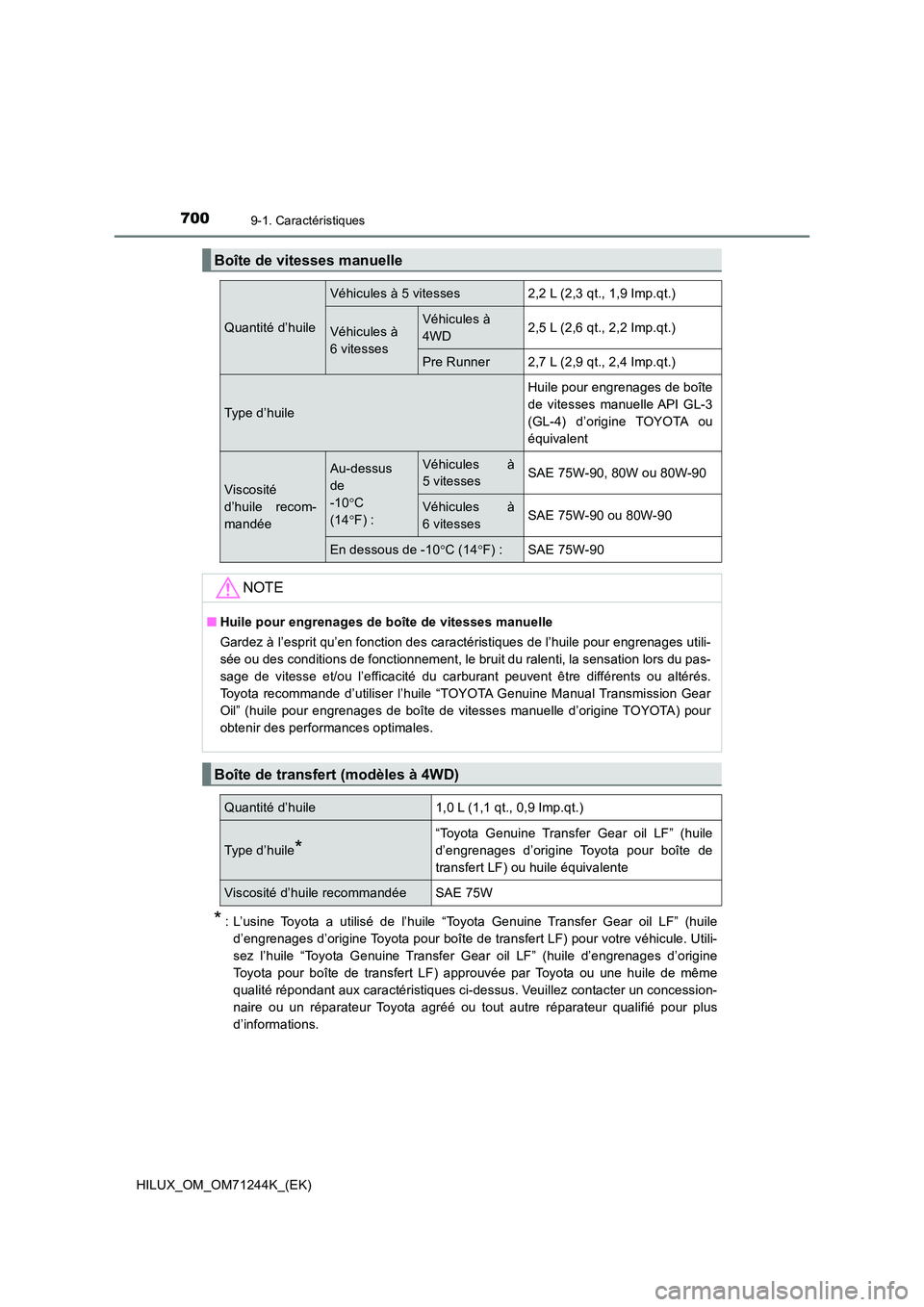

Boîte de vitesses manuelle
Quantité d’huile
Véhicules à 5 vitesses 2,2 L (2,3 qt., 1,9 Imp.qt.)
Véhicules à
6 vitesses
Véhicules à
4WD 2,5 L (2,6 qt., 2,2 Imp.qt.)
Pre Runner 2,7 L (2,9 qt., 2,4 Imp.qt.)
Type d’huile
Huile pour engrenages de boîte
de vitesses manuelle API GL-3
(GL-4) d’origine TOYOTA ou
équivalent
Viscosité
d’huile recom-
mandée
Au-dessus
de
-10 C
(14 F) :
Véhicules à
5 vitesses SAE 75W-90, 80W ou 80W-90
Véhicules à
6 vitesses SAE 75W-90 ou 80W-90
En dessous de -10 C (14F) : SAE 75W-90
NOTE
■Huile pour engrenages de boîte de vitesses manuelle
Gardez à l’esprit qu’en fonction des caractéristiques de l’huile pour engrenages utili-
sée ou des conditions de fonctionnement, le bruit du ralenti, la sensation lors du pas-
sage de vitesse et/ou l’efficacité du carburant peuvent être différents ou altérés.
Toyota recommande d’utiliser l’huile “TOYOTA Genuine Manual Transmission Gear
Oil” (huile pour engrenages de boîte de vitesses manuelle d’origine TOYOTA) pour
obtenir des performances optimales.
Boîte de transfert (modèles à 4WD)
Quantité d’huile1,0 L (1,1 qt., 0,9 Imp.qt.)
Type d’huile*
“Toyota Genuine Transfer Gear oil LF” (huile
d’engrenages d’origine Toyota pour boîte de
transfert LF) ou huile équivalente
Viscosité d’huile recommandéeSAE 75W

701
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71244K_(EK)
*1: L’usine Toyota a utilisé de l’huile “Toyota Genuine Differential Gear Oil” (huile pour
engrenages de différentiel d’origine Toyota) pour votre véhicule. Utilisez l’huile
“Toyota Genuine Differential Gear Oil” (huile pour engrenages de différentiel d’ori-
gine Toyota) approuvée par Toyota ou une huile de même qualité répondant aux
caractéristiques ci-dessus. Veuillez contacter un concessionnaire ou un réparateur
Toyota agréé ou tout autre réparateur qualifié pour plus d’informations.
*2 : Modèles fabriqués en Thaïlande*4
*3 : Modèles fabriqués en Afrique du Sud*4
*4 : Reportez-vous à la section “Vérification du modèle de votre véhicule” si vous n’êtes
pas sûr du modèle de votre véhicule. (P. 1 1 )

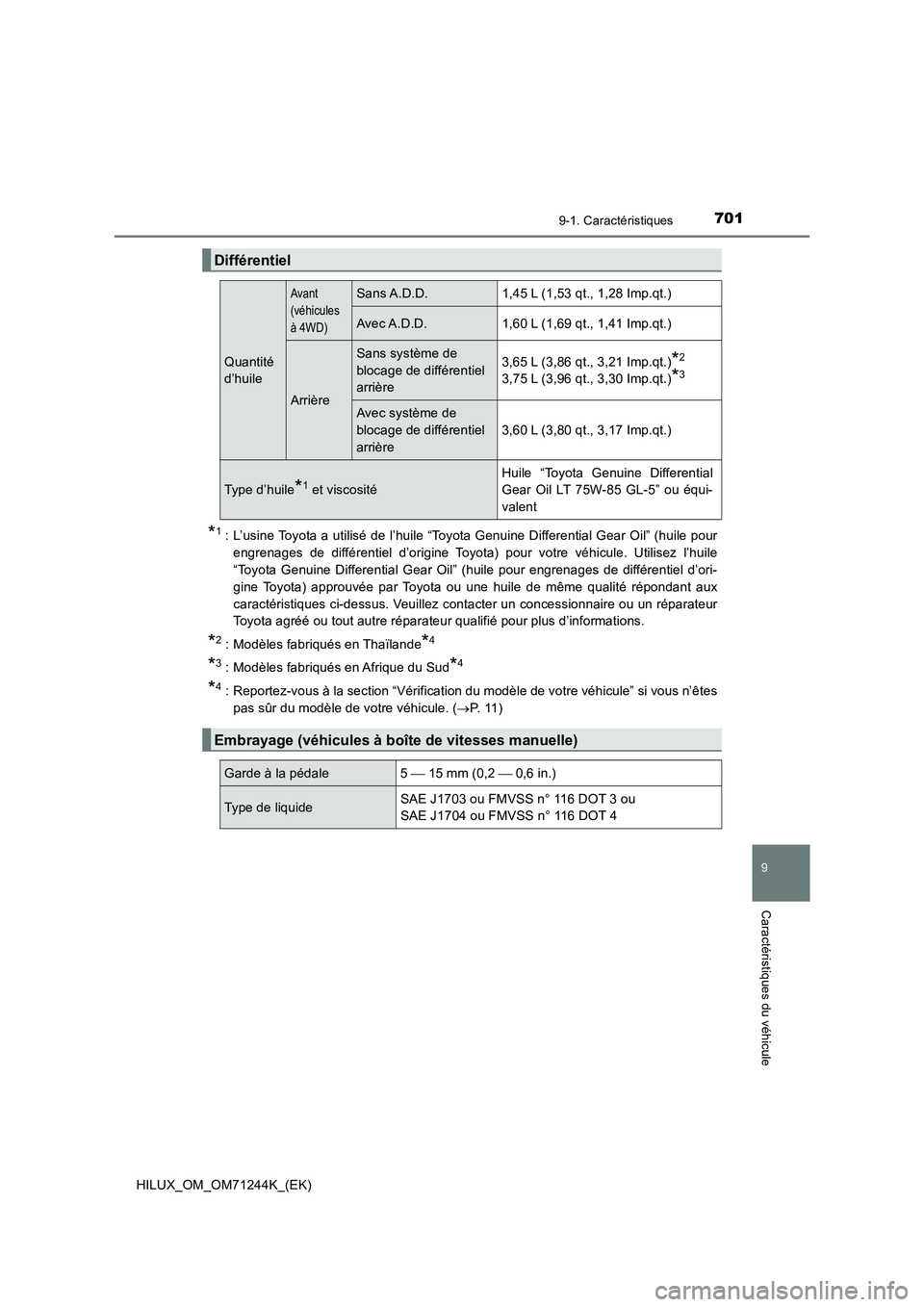

Différentiel
Quantité
d’huile
Avant
(véhicules
à 4WD)Sans A.D.D.1,45 L (1,53 qt., 1,28 Imp.qt.)
Avec A.D.D.1,60 L (1,69 qt., 1,41 Imp.qt.)
Arrière
Sans système de
blocage de différentiel
arrière3,65 L (3,86 qt., 3,21 Imp.qt.)*2
3,75 L (3,96 qt., 3,30 Imp.qt.)*3
Avec système de
blocage de différentiel
arrière
3,60 L (3,80 qt., 3,17 Imp.qt.)
Type d’huile*1 et viscosité
Huile “Toyota Genuine Differential
Gear Oil LT 75W-85 GL-5” ou équi-
valent
Embrayage (véhicules à boîte de vitesses manuelle)
Garde à la pédale 5  15 mm (0,2  0,6 in.)
Type de liquideSAE J1703 ou FMVSS n° 116 DOT 3 ou
SAE J1704 ou FMVSS n° 116 DOT 4

7029-1. Caractéristiques
HILUX_OM_OM71244K_(EK)
*1 : Dégagement minimum de la pédale lorsque celle-ci est enfoncée avec une force de
490 N (50 kgf, 110 lbf) lorsque le moteur fonctionne.
*2 : Course du levier de frein de stationnement lorsqu’il est tiré vers le haut avec une
force de 200 N (20 kgf, 45 lbf)
*3: Avec frein de roue avant de 15 pouces*5
*4: Avec frein de roue avant de 16 pouces*5
*5: Contactez un concessionnaire ou un réparateur Toyota agréé ou tout autre profes-
sionnel dûment qualifié et équipé si vous n’êtes pas sûr des caractéristiques de
l’équipement de votre véhicule.
*1 : Modèles fabriqués en Thaïlande*3
*2 : Avec raccord graisseur uniquement
*3 : Reportez-vous à la section “Vérification du modèle de votre véhicule” si vous n’êtes
pas sûr du modèle de votre véhicule. (P. 1 1 )
Freins
Dégagement
de la pédale
*1
Véhicules à
conduite à
gaucheSans VSC92 mm (3,6 in.)*3
91 mm (3,6 in.)*4
Avec VSC91 mm (3,6 in.)
Véhicules à conduite à droite90 mm (3,5 in.)
Garde à la pédale1,0  6,0 mm
(0,04  0,24 in.)
Course du levier de frein de stationnement*27 9 crans
Type de liquide
SAE J1703 ou FMVSS n° 116
DOT 3 ou SAE J1704 ou FMVSS
n° 116 DOT 4
Lubrification du châssis
Arbres de
transmission
Avant
(véhicules à
4WD)
CroisillonGraisse pour châssis à base de
lithium, NLGI n° 2
Joint de
cardan
*1
Graisse pour châssis à base de
lithium au bisulfure de molybdène,
NLGI n° 2, ou graisse pour châssis
à base de lithium, NLGI n° 2
ArrièreCroisillon*2Graisse pour châssis à base de
lithium, NLGI n° 2

703
9
9-1. Caractéristiques
Caractéristiques du véhicule
HILUX_OM_OM71244K_(EK)
Pneus de 16 pouces
Pneus de 17 pouces (type A)

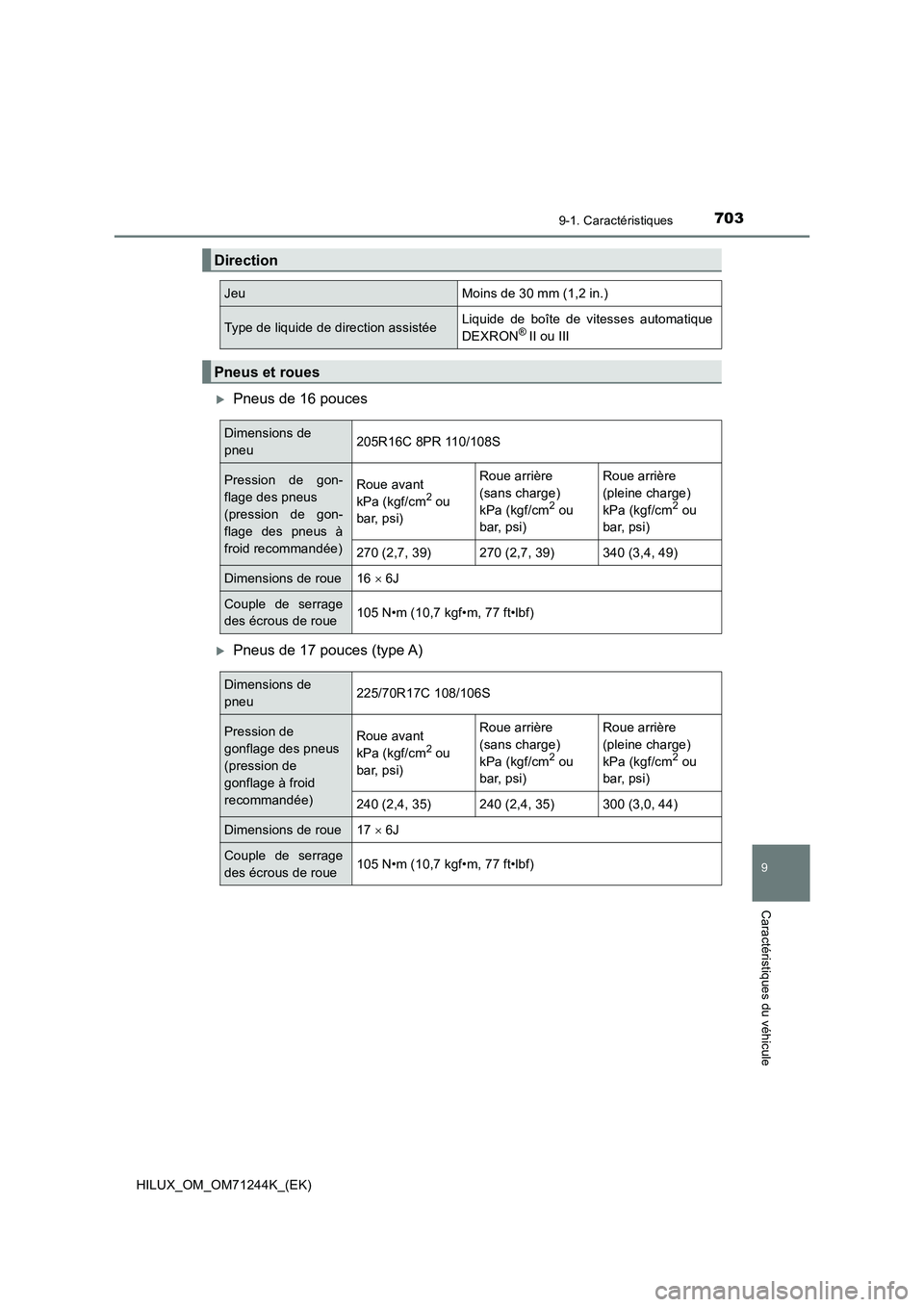

Direction
JeuMoins de 30 mm (1,2 in.)
Type de liquide de direction assistéeLiquide de boîte de vitesses automatique
DEXRON® II ou III
Pneus et roues
Dimensions de
pneu205R16C 8PR 110/108S
Pression de gon-
flage des pneus
(pression de gon-
flage des pneus à
froid recommandée)Roue avant
kPa (kgf/cm2 ou
bar, psi)
Roue arrière
(sans charge)
kPa (kgf/cm
2 ou
bar, psi)
Roue arrière
(pleine charge)
kPa (kgf/cm
2 ou
bar, psi)
270 (2,7, 39)270 (2,7, 39)340 (3,4, 49)
Dimensions de roue16  6J
Couple de serrage
des écrous de roue105 N•m (10,7 kgf•m, 77 ft•lbf)
Dimensions de
pneu225/70R17C 108/106S
Pression de
gonflage des pneus
(pression de
gonflage à froid
recommandée)Roue avant
kPa (kgf/cm2 ou
bar, psi)
Roue arrière
(sans charge)
kPa (kgf/cm
2 ou
bar, psi)
Roue arrière
(pleine charge)
kPa (kgf/cm
2 ou
bar, psi)
240 (2,4, 35)240 (2,4, 35)300 (3,0, 44)
Dimensions de roue17  6J
Couple de serrage
des écrous de roue105 N•m (10,7 kgf•m, 77 ft•lbf)

7049-1. Caractéristiques
HILUX_OM_OM71244K_(EK)
Pneus de 17 pouces (type B)
Pneus de 18 pouces
Dimensions de
pneu265/65R17 112S
Pression de
gonflage des pneus
(pression de
gonflage à froid
recommandée)Roue avant
(sans
charge)
kPa (kgf/cm
2
ou bar, psi)
Roue avant
(pleine
charge)
kPa (kgf/cm
2
ou bar, psi)
Roue arrière
(sans
charge)
kPa (kgf/cm
2
ou bar, psi)
Roue arrière
(pleine
charge)
kPa (kgf/cm
2
ou bar, psi)
Sans système
d’arrêt et
de démarrage
200 (2,0, 29)230 (2,3, 33)200 (2,0, 29)250 (2,5, 36)
Avec système
d’arrêt et
de démarrage
230 (2,3, 33)230 (2,3, 33)230 (2,3, 33)250 (2,5, 36)
Dimensions de roue17  7 1/2J
Couple de serrage
des écrous de roue105 N•m (10,7 kgf•m, 77 ft•lbf)
Dimensions de
pneu265/60R18 110H
Pression de
gonflage des pneus
(pression de
gonflage à froid
recommandée)Roue avant
(sans
charge)
kPa (kgf/cm
2
ou bar, psi)
Roue avant
(pleine
charge)
kPa (kgf/cm
2
ou bar, psi)
Roue arrière
(sans
charge)
kPa (kgf/cm
2
ou bar, psi)
Roue arrière
(pleine
charge)
kPa (kgf/cm
2
ou bar, psi)
Sans système
d’arrêt et
de démarrage200
(2,0, 29)230
(2,3, 33)200 (2,0, 29)250 (2,5, 36)
Avec système
d’arrêt et
de démarrage230
(2,3, 33)230
(2,3, 33)230 (2,3, 33)250 (2,5, 36)
Dimensions de roue18  7 1/2J
Couple de serrage
des écrous de roue105 N•m (10,7 kgf•m, 77 ft•lbf)
