1292. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71244K_(EK)

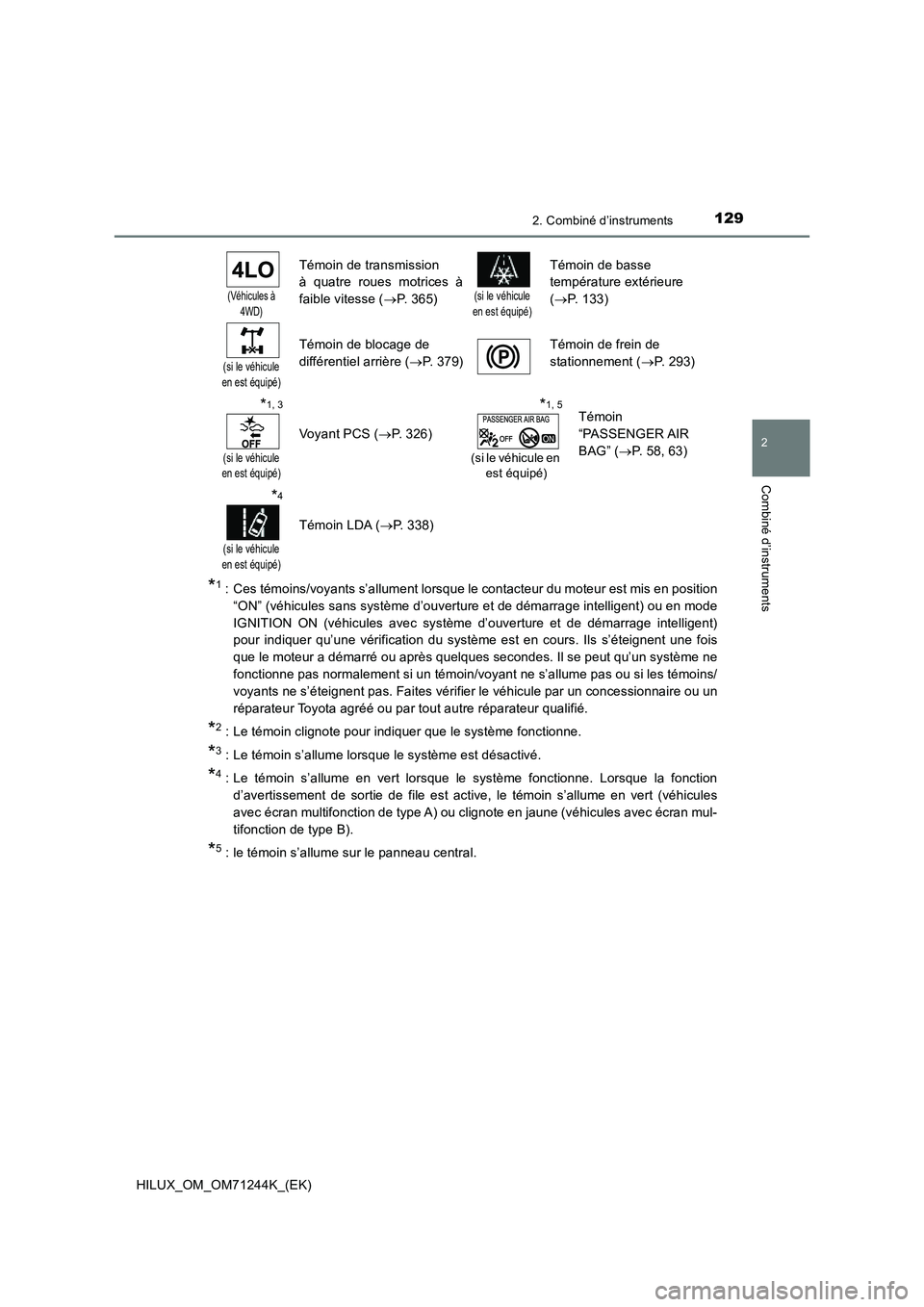

*1: Ces témoins/voyants s’allument lorsque le contacteur du moteur est mis en position
“ON” (véhicules sans système d’ouverture et de démarrage intelligent) ou en mode
IGNITION ON (véhicules avec système d’ouverture et de démarrage intelligent)
pour indiquer qu’une vérification du système est en cours. Ils s’éteignent une fois
que le moteur a démarré ou après quelques secondes. Il se peut qu’un système ne
fonctionne pas normalement si un témoin/voyant ne s’allume pas ou si les témoins/
voyants ne s’éteignent pas. Faites vérifier le véhicule par un concessionnaire ou un
réparateur Toyota agréé ou par tout autre réparateur qualifié.
*2 : Le témoin clignote pour indiquer que le système fonctionne.
*3 : Le témoin s’allume lorsque le système est désactivé.
*4 : Le témoin s’allume en vert lorsque le système fonctionne. Lorsque la fonction
d’avertissement de sortie de file est active, le témoin s’allume en vert (véhicules
avec écran multifonction de type A) ou clignote en jaune (véhicules avec écran mul-
tifonction de type B).
*5 : le témoin s’allume sur le panneau central.
(Véhicules à
4WD)
Témoin de transmission
à quatre roues motrices à
faible vitesse ( P. 3 6 5 )(si le véhicule
en est équipé)
Témoin de basse
température extérieure
( P. 133)
(si le véhicule en est équipé)
Témoin de blocage de
différentiel arrière ( P. 379)
Témoin de frein de
stationnement ( P. 2 9 3 )
*1, 3
(si le véhicule en est équipé)
Voyant PCS ( P. 326)
*1, 5
(si le véhicule en est équipé)
Témoin
“PASSENGER AIR
BAG” ( P. 58, 63)
*4
(si le véhicule en est équipé)
Témoin LDA ( P. 338)

1302. Combiné d’instruments
HILUX_OM_OM71244K_(EK)

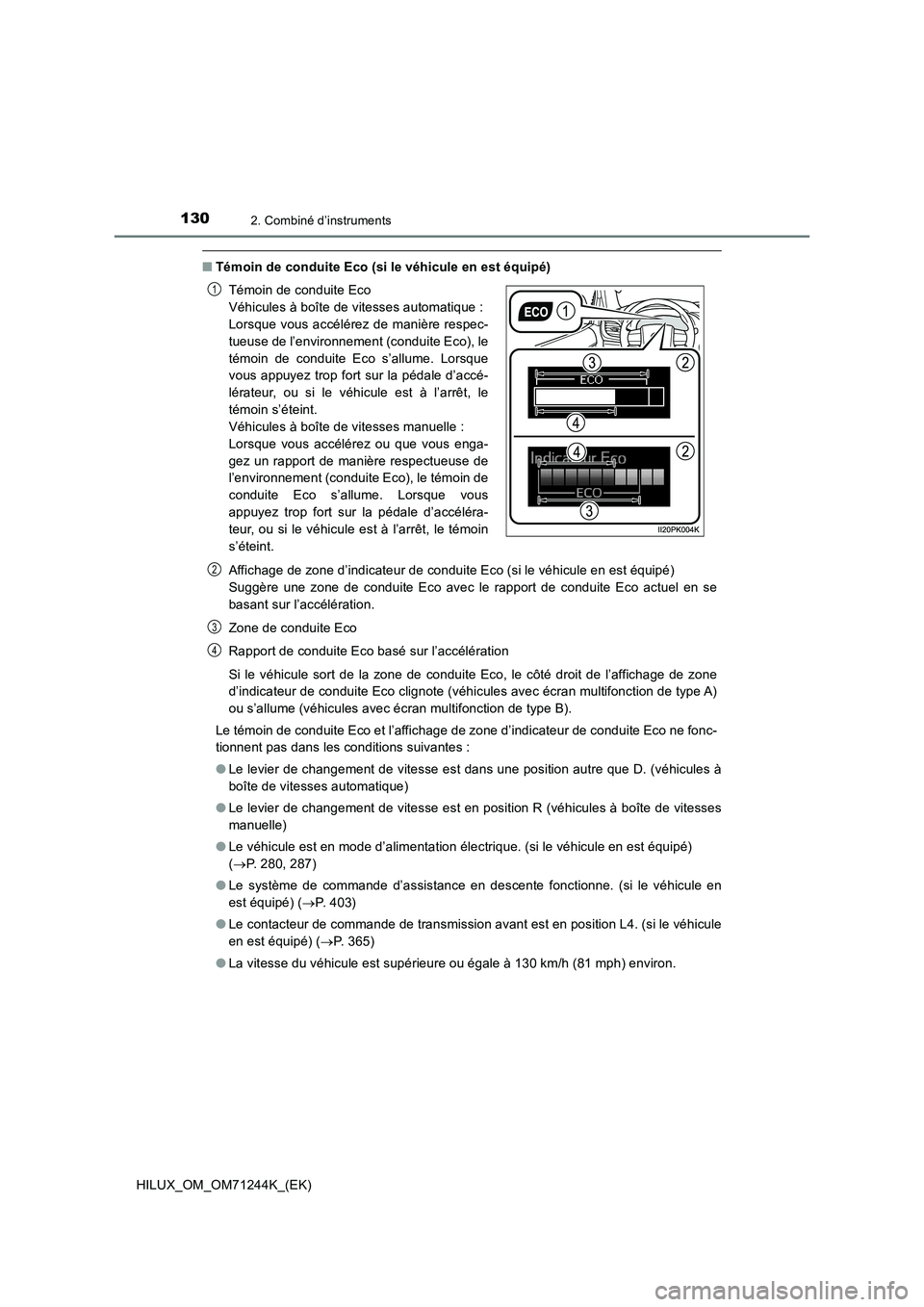

■Témoin de conduite Eco (si le véhicule en est équipé)
Affichage de zone d’indicateur de conduite Eco (si le véhicule en est équipé)
Suggère une zone de conduite Eco avec le rapport de conduite Eco actuel en se
basant sur l’accélération.
Zone de conduite Eco
Rapport de conduite Eco basé sur l’accélération
Si le véhicule sort de la zone de conduite Eco, le côté droit de l’affichage de zone
d’indicateur de conduite Eco clignote (véhicules avec écran multifonction de type A)
ou s’allume (véhicules avec écran multifonction de type B).
Le témoin de conduite Eco et l’affichage de zone d’indicateur de conduite Eco ne fonc-
tionnent pas dans les conditions suivantes :
●Le levier de changement de vitesse est dans une position autre que D. (véhicules à
boîte de vitesses automatique)
●Le levier de changement de vitesse est en position R (véhicules à boîte de vitesses
manuelle)
●Le véhicule est en mode d’alimentation électrique. (si le véhicule en est équipé)
(P. 280, 287)
●Le système de commande d’assistance en descente fonctionne. (si le véhicule en
est équipé) (P. 4 0 3 )
●Le contacteur de commande de transmission avant est en position L4. (si le véhicule
en est équipé) (P. 365)
●La vitesse du véhicule est supérieure ou égale à 130 km/h (81 mph) environ. Témoin de conduite Eco
Véhicules à boîte de vitesses automatique :
Lorsque vous accélérez de manière respec-
tueuse de l’environnement (conduite Eco), le
témoin de conduite Eco s’allume. Lorsque
vous appuyez trop fort sur la pédale d’accé-
lérateur, ou si le véhicule est à l’arrêt, le
témoin s’éteint.
Véhicules à boîte de vitesses manuelle :
Lorsque vous accélérez ou que vous enga-
gez un rapport de manière respectueuse de
l’environnement (conduite Eco), le témoin de
conduite Eco s’allume. Lorsque vous
appuyez trop fort sur la pédale d’accéléra-
teur, ou si le véhicule est à l’arrêt, le témoin
s’éteint.
1
2
3
4

1312. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71244K_(EK)

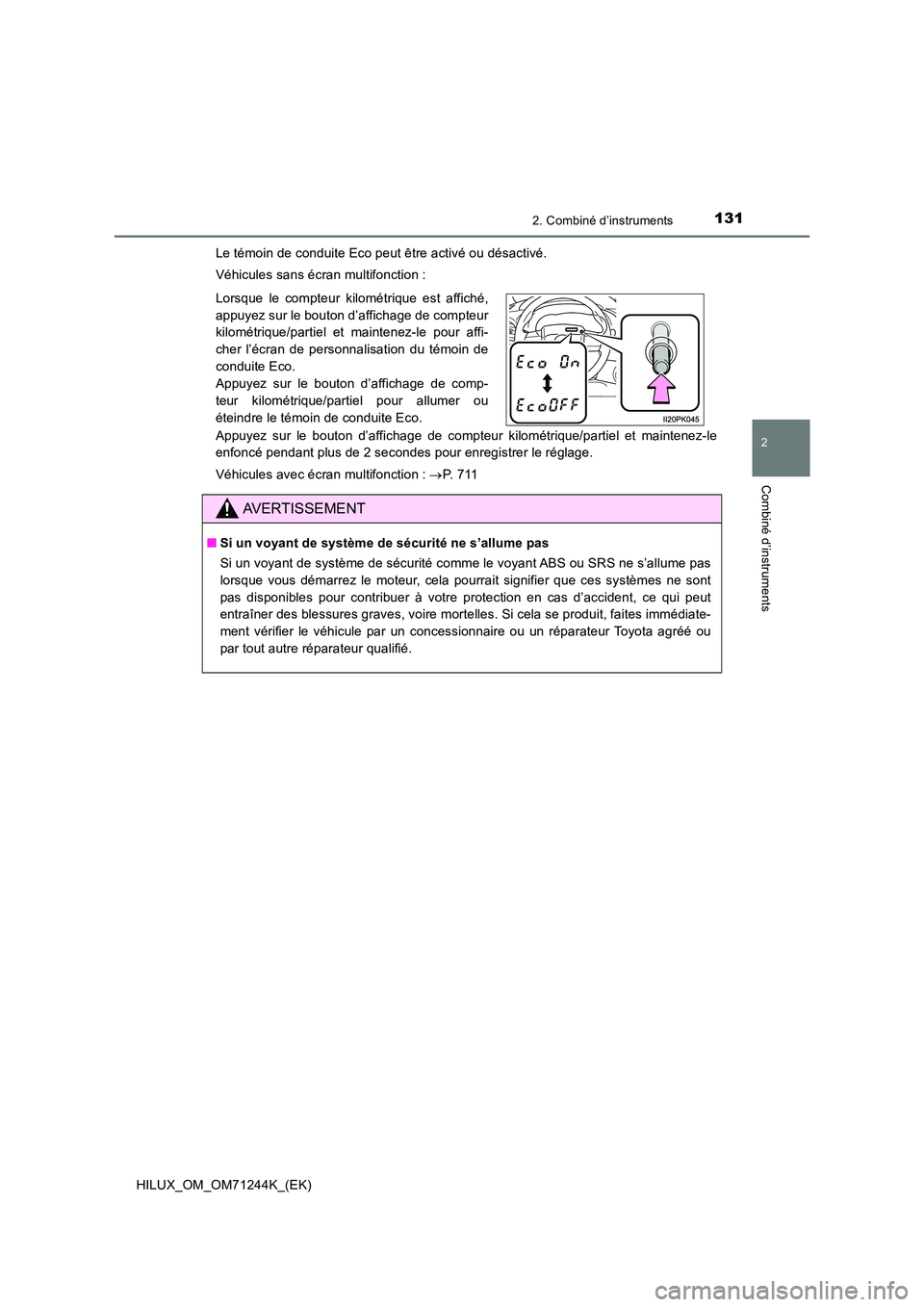

Le témoin de conduite Eco peut être activé ou désactivé.
Véhicules sans écran multifonction :
Appuyez sur le bouton d’affichage de compteur kilométrique/partiel et maintenez-le
enfoncé pendant plus de 2 secondes pour enregistrer le réglage.
Véhicules avec écran multifonction : P. 7 1 1
Lorsque le compteur kilométrique est affiché,
appuyez sur le bouton d’affichage de compteur
kilométrique/partiel et maintenez-le pour affi-
cher l’écran de personnalisation du témoin de
conduite Eco.
Appuyez sur le bouton d’affichage de comp-
teur kilométrique/partiel pour allumer ou
éteindre le témoin de conduite Eco.
AVERTISSEMENT
■ Si un voyant de système de sécurité ne s’allume pas
Si un voyant de système de sécurité comme le voyant ABS ou SRS ne s’allume pas
lorsque vous démarrez le moteur, cela pourrait signifier que ces systèmes ne sont
pas disponibles pour contribuer à votre protection en cas d’accident, ce qui peut
entraîner des blessures graves, voire mortelles. Si cela se produit, faites immédiate-
ment vérifier le véhicule par un concessionnaire ou un réparateur Toyota agréé ou
par tout autre réparateur qualifié.

1322. Combiné d’instruments
HILUX_OM_OM71244K_(EK)

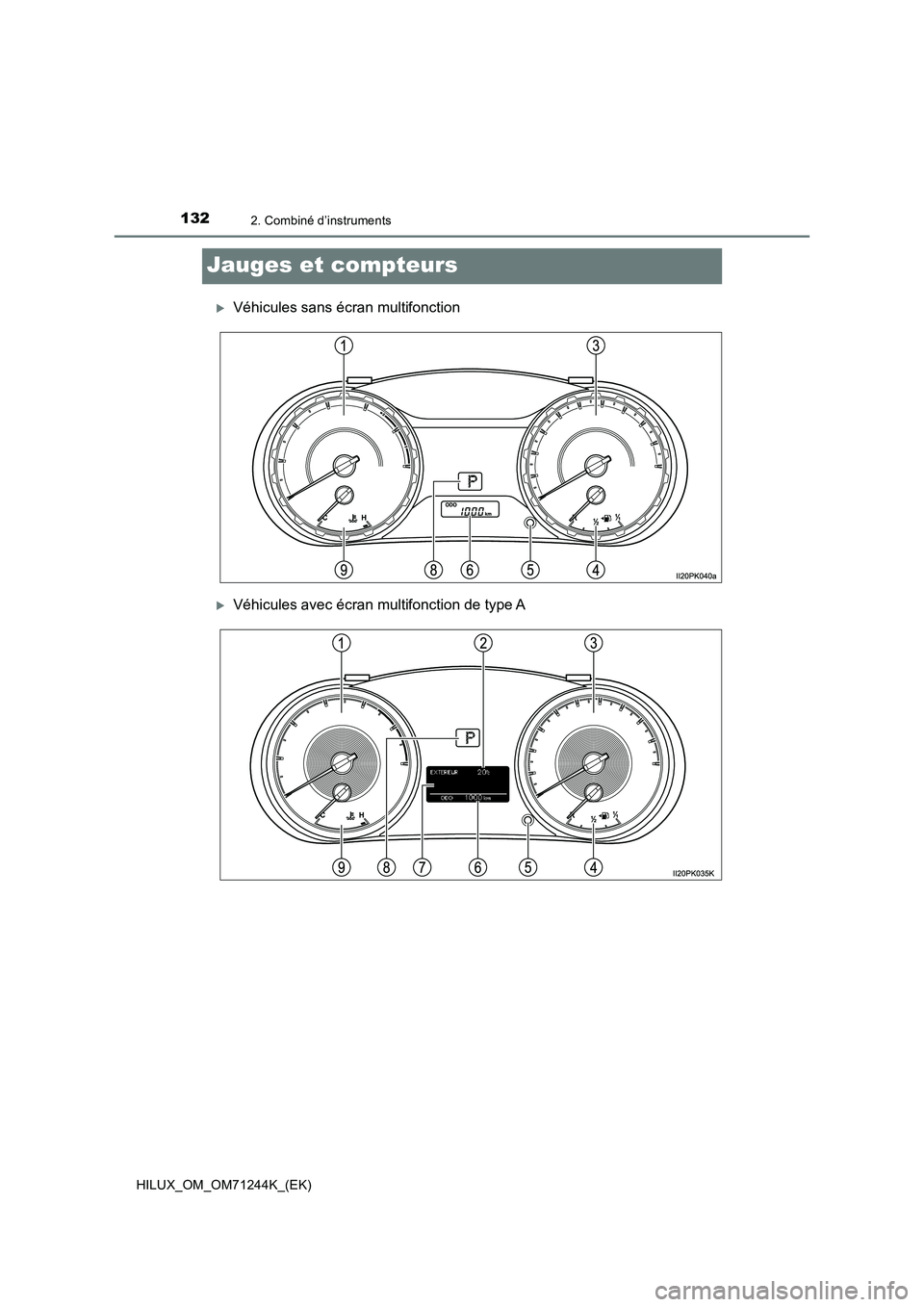

Jauges et compteurs
Véhicules sans écran multifonction
Véhicules avec écran multifonction de type A

1332. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71244K_(EK)

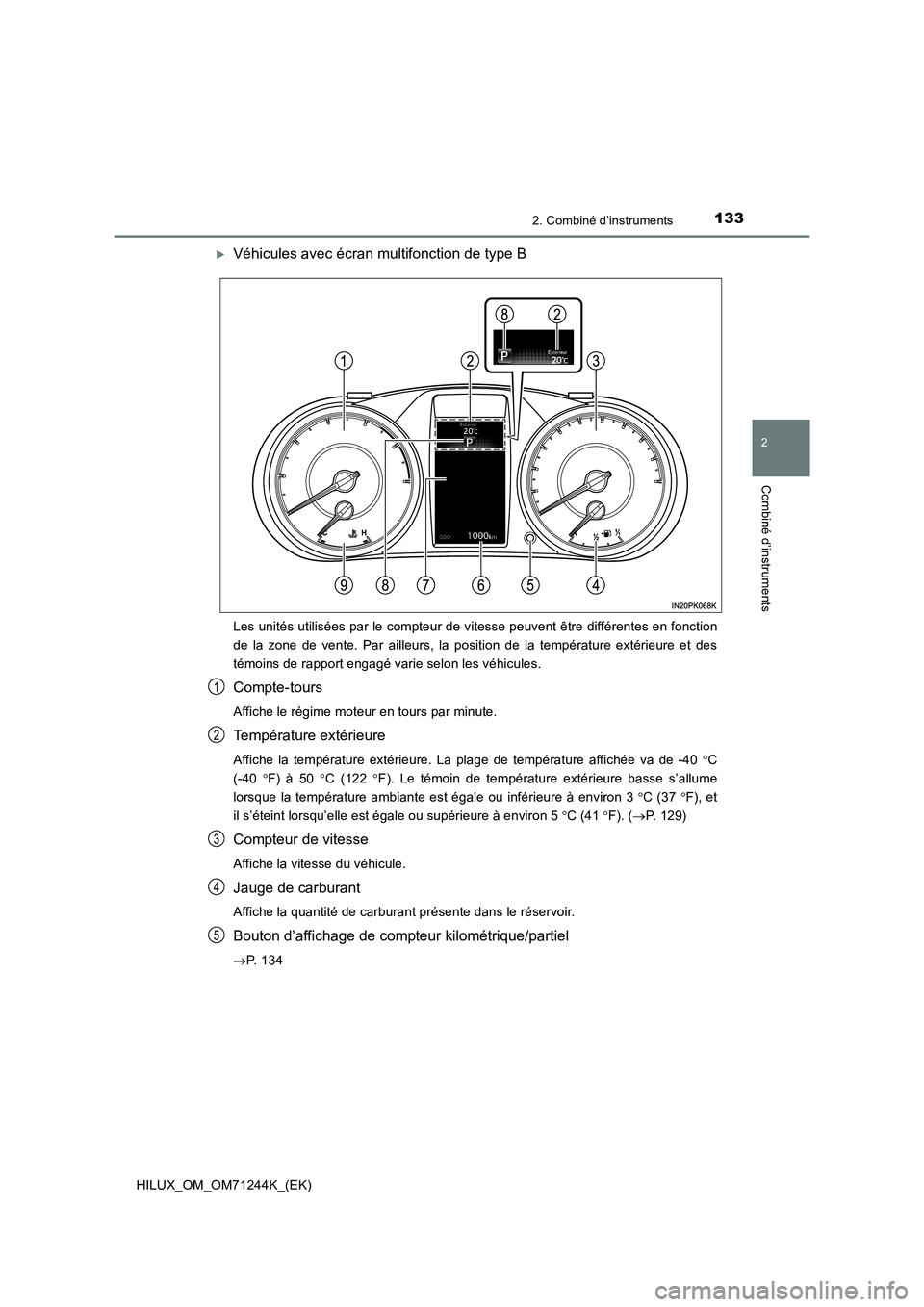

Véhicules avec écran multifonction de type B
Les unités utilisées par le compteur de vitesse peuvent être différentes en fonction
de la zone de vente. Par ailleurs, la position de la température extérieure et des
témoins de rapport engagé varie selon les véhicules.
Compte-tours
Affiche le régime moteur en tours par minute.
Température extérieure
Affiche la température extérieure. La plage de température affichée va de -40 C
(-40 F) à 50 C (122 F). Le témoin de température extérieure basse s’allume
lorsque la température ambiante est égale ou inférieure à environ 3 C (37 F), et
il s’éteint lorsqu’elle est égale ou supérieure à environ 5 C (41 F). (P. 1 2 9 )
Compteur de vitesse
Affiche la vitesse du véhicule.
Jauge de carburant
Affiche la quantité de carburant présente dans le réservoir.
Bouton d’affichage de compteur kilométrique/partiel
P. 1 3 4
1
2
3
4
5

1342. Combiné d’instruments
HILUX_OM_OM71244K_(EK)

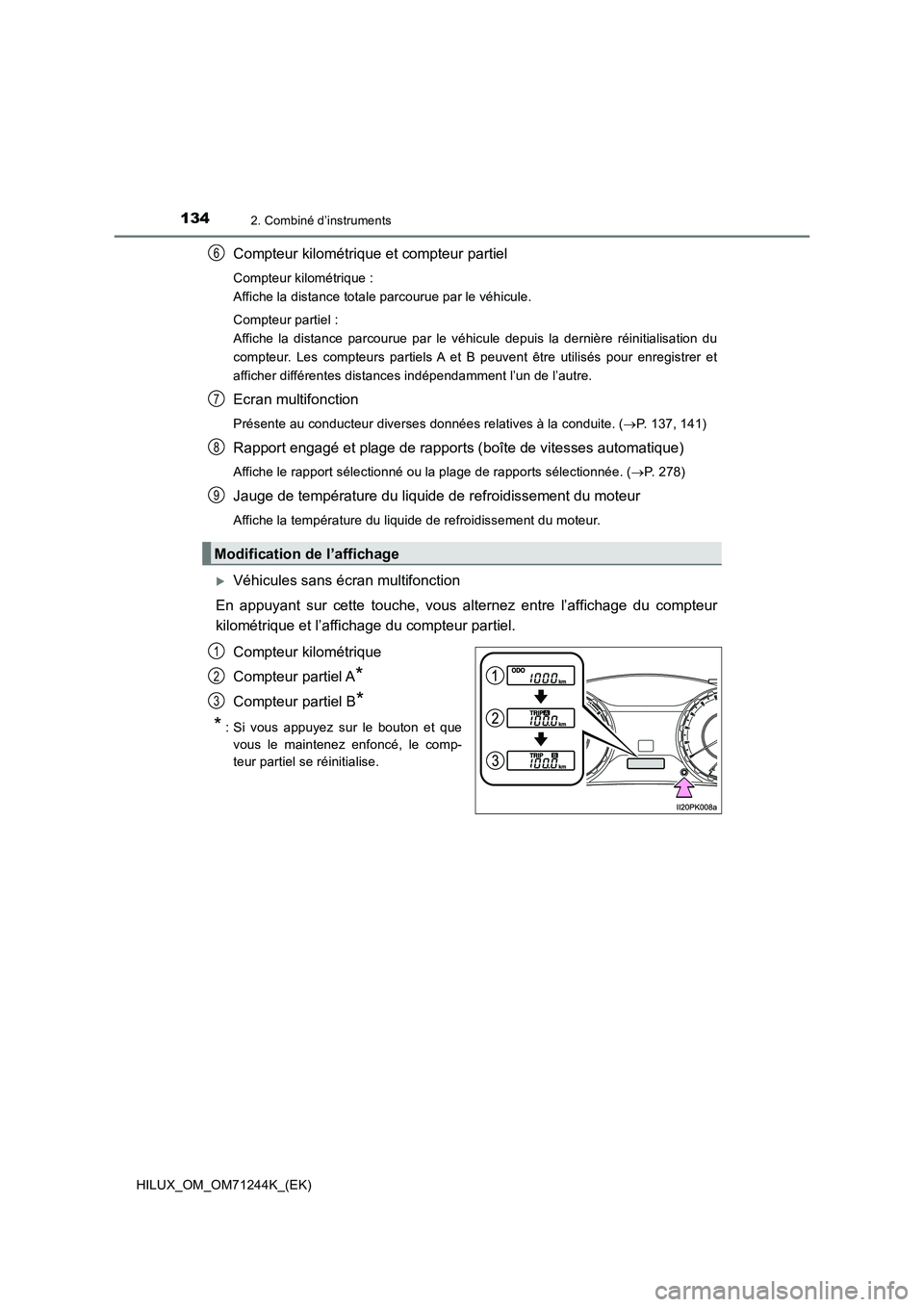

Compteur kilométrique et compteur partiel
Compteur kilométrique :
Affiche la distance totale parcourue par le véhicule.
Compteur partiel :
Affiche la distance parcourue par le véhicule depuis la dernière réinitialisation du
compteur. Les compteurs partiels A et B peuvent être utilisés pour enregistrer et
afficher différentes distances indépendamment l’un de l’autre.
Ecran multifonction
Présente au conducteur diverses données relatives à la conduite. (P. 137, 141)
Rapport engagé et plage de rapports (boîte de vitesses automatique)
Affiche le rapport sélectionné ou la plage de rapports sélectionnée. (P. 278)
Jauge de température du liquide de refroidissement du moteur
Affiche la température du liquide de refroidissement du moteur.
Véhicules sans écran multifonction
En appuyant sur cette touche, vous alternez entre l’affichage du compteur
kilométrique et l’affichage du compteur partiel.
Compteur kilométrique
Compteur partiel A
*
Compteur partiel B*
*
: Si vous appuyez sur le bouton et que
vous le maintenez enfoncé, le comp-
teur partiel se réinitialise.
Modification de l’affichage
6
7
8
9
1
2
3

1352. Combiné d’instruments
2
Combiné d’instruments
HILUX_OM_OM71244K_(EK)

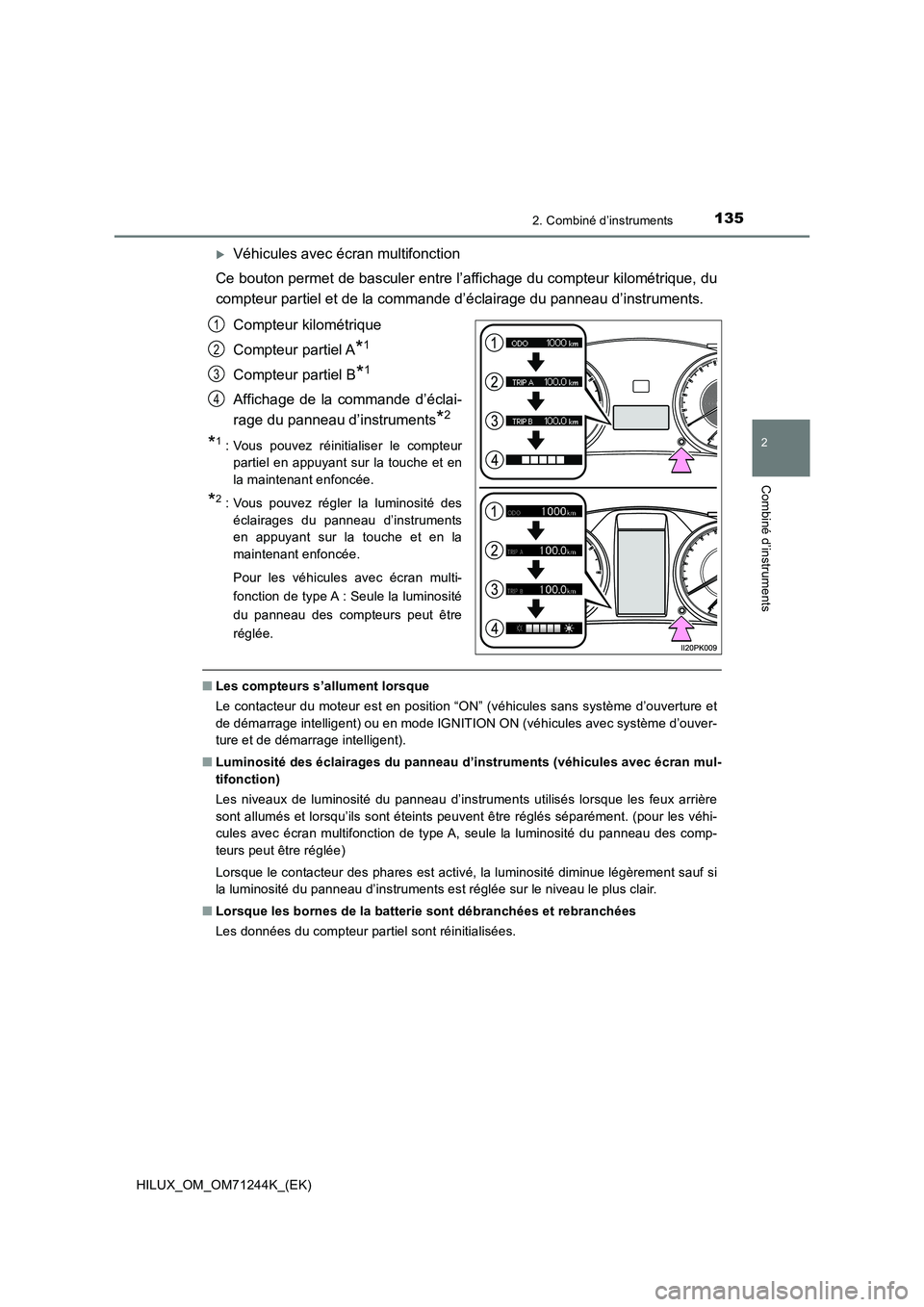

Véhicules avec écran multifonction
Ce bouton permet de basculer entre l’affichage du compteur kilométrique, du
compteur partiel et de la commande d’éclairage du panneau d’instruments.
Compteur kilométrique
Compteur partiel A*1
Compteur partiel B*1
Affichage de la commande d’éclai-
rage du panneau d’instruments*2
*1 : Vous pouvez réinitialiser le compteur
partiel en appuyant sur la touche et en
la maintenant enfoncée.
*2 : Vous pouvez régler la luminosité des
éclairages du panneau d’instruments
en appuyant sur la touche et en la
maintenant enfoncée.
Pour les véhicules avec écran multi-
fonction de type A : Seule la luminosité
du panneau des compteurs peut être
réglée.
■ Les compteurs s’allument lorsque
Le contacteur du moteur est en position “ON” (véhicules sans système d’ouverture et
de démarrage intelligent) ou en mode IGNITION ON (véhicules avec système d’ouver-
ture et de démarrage intelligent).
■ Luminosité des éclairages du panneau d’instruments (véhicules avec écran mul-
tifonction)
Les niveaux de luminosité du panneau d’instruments utilisés lorsque les feux arrière
sont allumés et lorsqu’ils sont éteints peuvent être réglés séparément. (pour les véhi-
cules avec écran multifonction de type A, seule la luminosité du panneau des comp-
teurs peut être réglée)
Lorsque le contacteur des phares est activé, la luminosité diminue légèrement sauf si
la luminosité du panneau d’instruments est réglée sur le niveau le plus clair.
■ Lorsque les bornes de la batterie sont débranchées et rebranchées
Les données du compteur partiel sont réinitialisées.
1
2
3
4

1362. Combiné d’instruments
HILUX_OM_OM71244K_(EK)

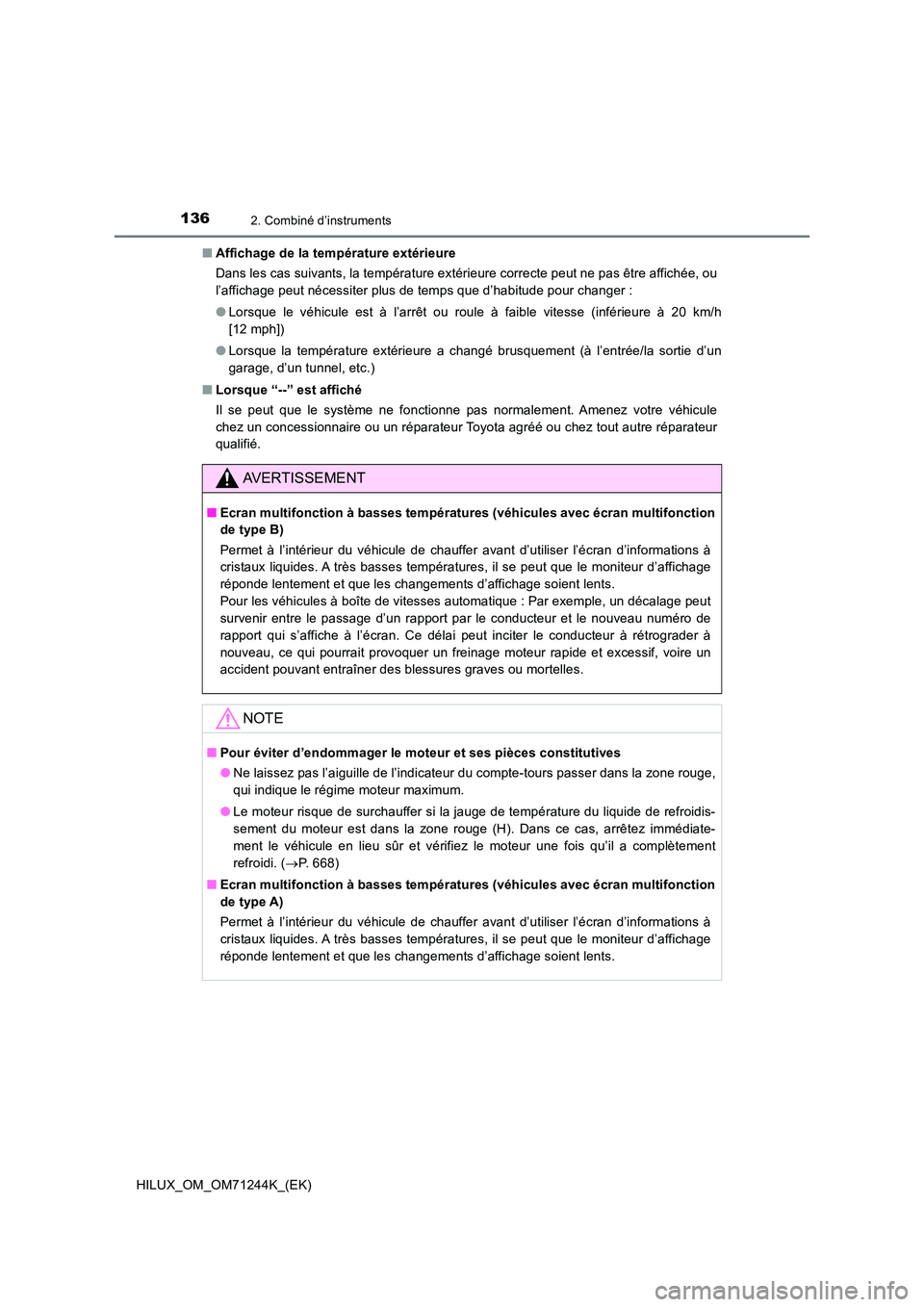

■ Affichage de la température extérieure
Dans les cas suivants, la température extérieure correcte peut ne pas être affichée, ou
l’affichage peut nécessiter plus de temps que d’habitude pour changer :
● Lorsque le véhicule est à l’arrêt ou roule à faible vitesse (inférieure à 20 km/h
[12 mph])
● Lorsque la température extérieure a changé brusquement (à l’entrée/la sortie d’un
garage, d’un tunnel, etc.)
■ Lorsque “--” est affiché
Il se peut que le système ne fonctionne pas normalement. Amenez votre véhicule
chez un concessionnaire ou un réparateur Toyota agréé ou chez tout autre réparateur
qualifié.
AVERTISSEMENT
■ Ecran multifonction à basses températures (véhicules avec écran multifonction
de type B)
Permet à l’intérieur du véhicule de chauffer avant d’utiliser l’écran d’informations à
cristaux liquides. A très basses températures, il se peut que le moniteur d’affichage
réponde lentement et que les changements d’affichage soient lents.
Pour les véhicules à boîte de vitesses automatique : Par exemple, un décalage peut
survenir entre le passage d’un rapport par le conducteur et le nouveau numéro de
rapport qui s’affiche à l’écran. Ce délai peut inciter le conducteur à rétrograder à
nouveau, ce qui pourrait provoquer un freinage moteur rapide et excessif, voire un
accident pouvant entraîner des blessures graves ou mortelles.
NOTE
■ Pour éviter d’endommager le moteur et ses pièces constitutives
● Ne laissez pas l’aiguille de l’indicateur du compte-tours passer dans la zone rouge,
qui indique le régime moteur maximum.
● Le moteur risque de surchauffer si la jauge de température du liquide de refroidis-
sement du moteur est dans la zone rouge (H). Dans ce cas, arrêtez immédiate-
ment le véhicule en lieu sûr et vérifiez le moteur une fois qu’il a complètement
refroidi. ( P. 668)
■ Ecran multifonction à basses températures (véhicules avec écran multifonction
de type A)
Permet à l’intérieur du véhicule de chauffer avant d’utiliser l’écran d’informations à
cristaux liquides. A très basses températures, il se peut que le moniteur d’affichage
réponde lentement et que les changements d’affichage soient lents.
