3454-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71244K_(EK)
Lorsque le capteur de caméra a reconnu un panneau, il l’affiche sur l’écran
multifonction lorsque le véhicule croise le panneau.
●Lorsque les informations des sys-
tèmes d’aide à la conduite sont
sélectionnées, jusqu’à 3 panneaux
peuvent être affichés. (P. 141)
●Lorsque des informations sans
rapport avec les systèmes d’aide à
la conduite sont sélectionnées, un
panneau de limitation de vitesse,
un panneau d’autoroute ou un pan-
neau de fin d’interdiction peut être
affiché. (P. 141)
Aucun panneau d’interdiction de
dépassement ni panneau de limita-
tion de vitesse avec repère supplé-
mentaire n’est affiché. Cependant,
si des panneaux autres que des
panneaux de limitation de vitesse
sont reconnus, ils sont indiqués
dans une pile sous le panneau de
limitation de vitesse actuel.
Indication sur l’écran multifonction

3464-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)
Les types suivants de panneaux de signalisation, y compris les panneaux
électroniques et les panneaux clignotants, sont reconnus.
Un panneau de signalisation routière non officiel (non conforme à la Convention de
Vienne) ou nouvellement mis en service peut ne pas être reconnu.
Types de panneaux de signalisation reconnus
Typ eEcran multifonction
Début/fin de la limitation de vitesse*1
Entrée/sortie d’autoroute
Limitation de vitesse
avec repère supplé-
mentaire
(affiché simultané-
ment avec la limita-
tion de vitesse)
(Exemple
d’affichage)
Sol mouillé
Pluie
Ve r g l a s
Bretelle d’entrée/
de sortie
*2
Existence d’un
repère supplémen-
taire (Contenu non
reconnu)
Début/fin de l’interdiction de dépassement

3474-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71244K_(EK)

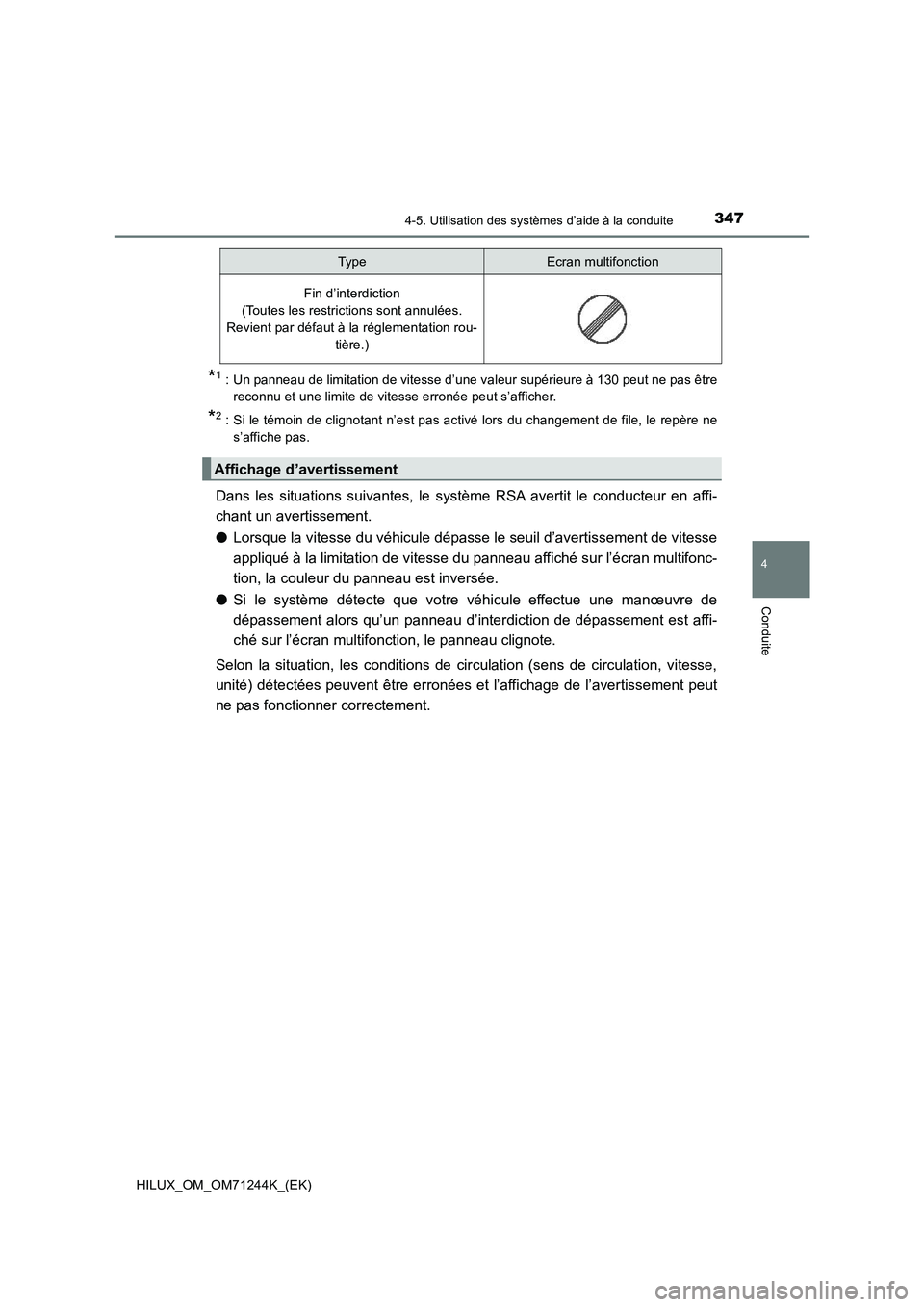

*1 : Un panneau de limitation de vitesse d’une valeur supérieure à 130 peut ne pas être
reconnu et une limite de vitesse erronée peut s’afficher.
*2 : Si le témoin de clignotant n’est pas activé lors du changement de file, le repère ne
s’affiche pas.
Dans les situations suivantes, le système RSA avertit le conducteur en affi-
chant un avertissement.
●Lorsque la vitesse du véhicule dépasse le seuil d’avertissement de vitesse
appliqué à la limitation de vitesse du panneau affiché sur l’écran multifonc-
tion, la couleur du panneau est inversée.
●Si le système détecte que votre véhicule effectue une manœuvre de
dépassement alors qu’un panneau d’interdiction de dépassement est affi-
ché sur l’écran multifonction, le panneau clignote.
Selon la situation, les conditions de circulation (sens de circulation, vitesse,
unité) détectées peuvent être erronées et l’affichage de l’avertissement peut
ne pas fonctionner correctement.
Fin d’interdiction
(Toutes les restrictions sont annulées.
Revient par défaut à la réglementation rou-
tière.)
Affichage d’avertissement
Typ eEcran multifonction

3484-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)

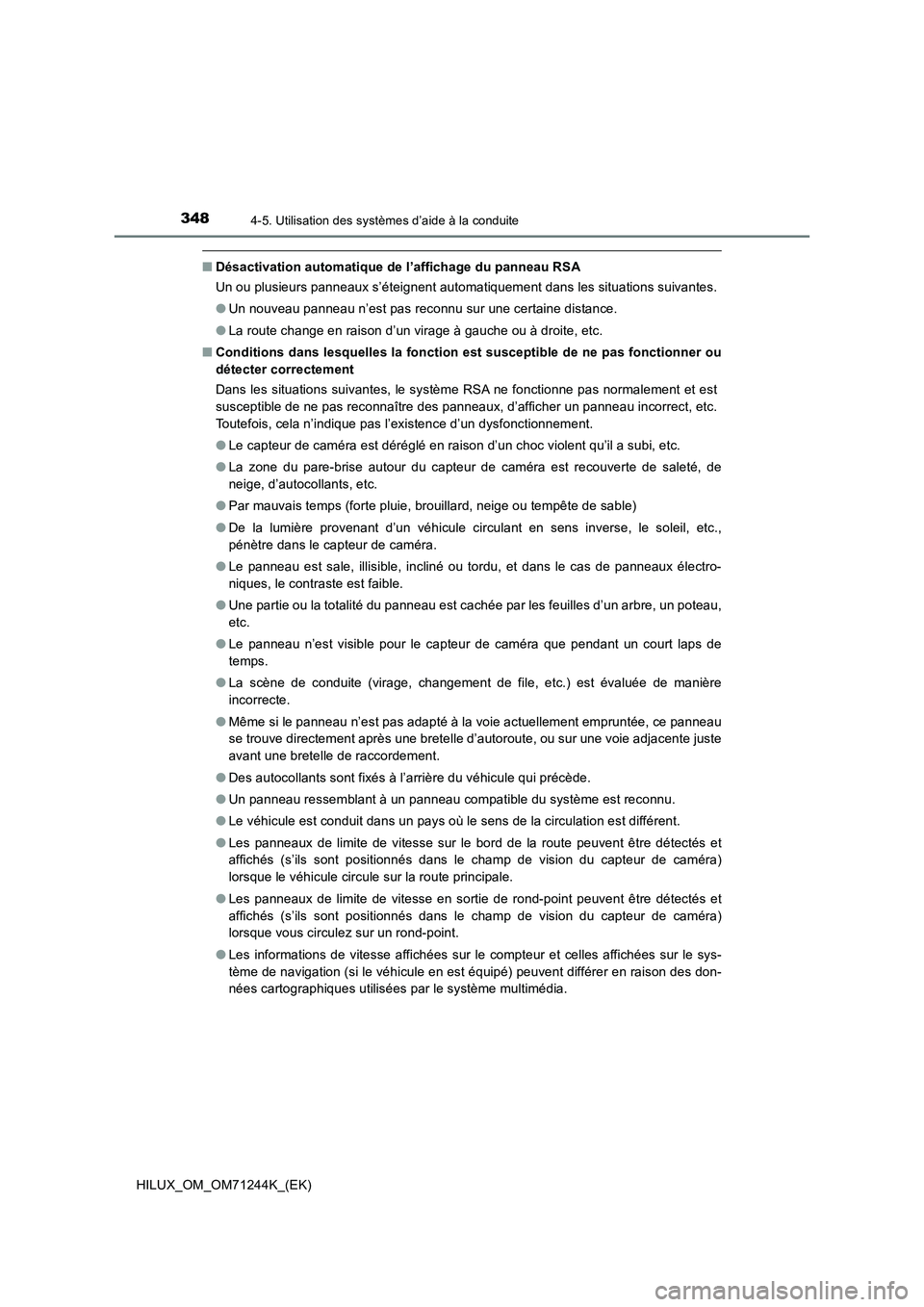

■Désactivation automatique de l’affichage du panneau RSA
Un ou plusieurs panneaux s’éteignent automatiquement dans les situations suivantes.
●Un nouveau panneau n’est pas reconnu sur une certaine distance.
●La route change en raison d’un virage à gauche ou à droite, etc.
■Conditions dans lesquelles la fonction est susceptible de ne pas fonctionner ou
détecter correctement
Dans les situations suivantes, le système RSA ne fonctionne pas normalement et est
susceptible de ne pas reconnaître des panneaux, d’afficher un panneau incorrect, etc.
Toutefois, cela n’indique pas l’existence d’un dysfonctionnement.
●Le capteur de caméra est déréglé en raison d’un choc violent qu’il a subi, etc.
●La zone du pare-brise autour du capteur de caméra est recouverte de saleté, de
neige, d’autocollants, etc.
●Par mauvais temps (forte pluie, brouillard, neige ou tempête de sable)
●De la lumière provenant d’un véhicule circulant en sens inverse, le soleil, etc.,
pénètre dans le capteur de caméra.
●Le panneau est sale, illisible, incliné ou tordu, et dans le cas de panneaux électro-
niques, le contraste est faible.
●Une partie ou la totalité du panneau est cachée par les feuilles d’un arbre, un poteau,
etc.
●Le panneau n’est visible pour le capteur de caméra que pendant un court laps de
temps.
●La scène de conduite (virage, changement de file, etc.) est évaluée de manière
incorrecte.
●Même si le panneau n’est pas adapté à la voie actuellement empruntée, ce panneau
se trouve directement après une bretelle d’autoroute, ou sur une voie adjacente juste
avant une bretelle de raccordement.
●Des autocollants sont fixés à l’arrière du véhicule qui précède.
●Un panneau ressemblant à un panneau compatible du système est reconnu.
●Le véhicule est conduit dans un pays où le sens de la circulation est différent.
●Les panneaux de limite de vitesse sur le bord de la route peuvent être détectés et
affichés (s’ils sont positionnés dans le champ de vision du capteur de caméra)
lorsque le véhicule circule sur la route principale.
●Les panneaux de limite de vitesse en sortie de rond-point peuvent être détectés et
affichés (s’ils sont positionnés dans le champ de vision du capteur de caméra)
lorsque vous circulez sur un rond-point.
●Les informations de vitesse affichées sur le compteur et celles affichées sur le sys-
tème de navigation (si le véhicule en est équipé) peuvent différer en raison des don-
nées cartographiques utilisées par le système multimédia.

3494-5. Utilisation des systèmes d’aide à la conduite
4
Conduite

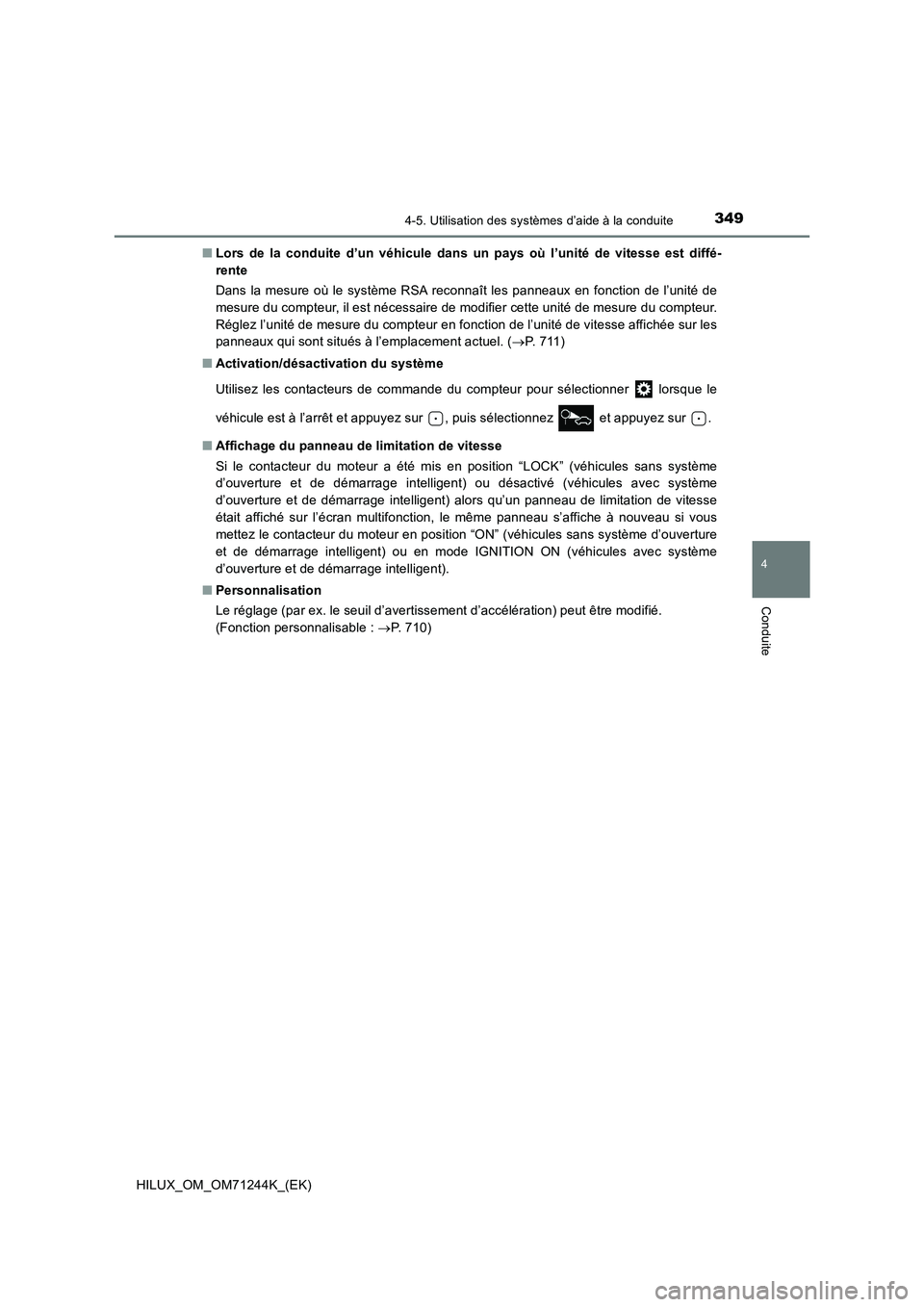

HILUX_OM_OM71244K_(EK)■Lors de la conduite d’un véhicule dans un pays où l’unité de vitesse est diffé-
rente
Dans la mesure où le système RSA reconnaît les panneaux en fonction de l’unité de
mesure du compteur, il est nécessaire de modifier cette unité de mesure du compteur.
Réglez l’unité de mesure du compteur en fonction de l’unité de vitesse affichée sur les
panneaux qui sont situés à l’emplacement actuel. (P. 7 1 1 )
■Activation/désactivation du système
Utilisez les contacteurs de commande du compteur pour sélectionner lorsque le
véhicule est à l’arrêt et appuyez sur , puis sélectionnez et appuyez sur .
■Affichage du panneau de limitation de vitesse
Si le contacteur du moteur a été mis en position “LOCK” (véhicules sans système
d’ouverture et de démarrage intelligent) ou désactivé (véhicules avec système
d’ouverture et de démarrage intelligent) alors qu’un panneau de limitation de vitesse
était affiché sur l’écran multifonction, le même panneau s’affiche à nouveau si vous
mettez le contacteur du moteur en position “ON” (véhicules sans système d’ouverture
et de démarrage intelligent) ou en mode IGNITION ON (véhicules avec système
d’ouverture et de démarrage intelligent).
■Personnalisation
Le réglage (par ex. le seuil d’avertissement d’accélération) peut être modifié.
(Fonction personnalisable : P. 710)

3504-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)

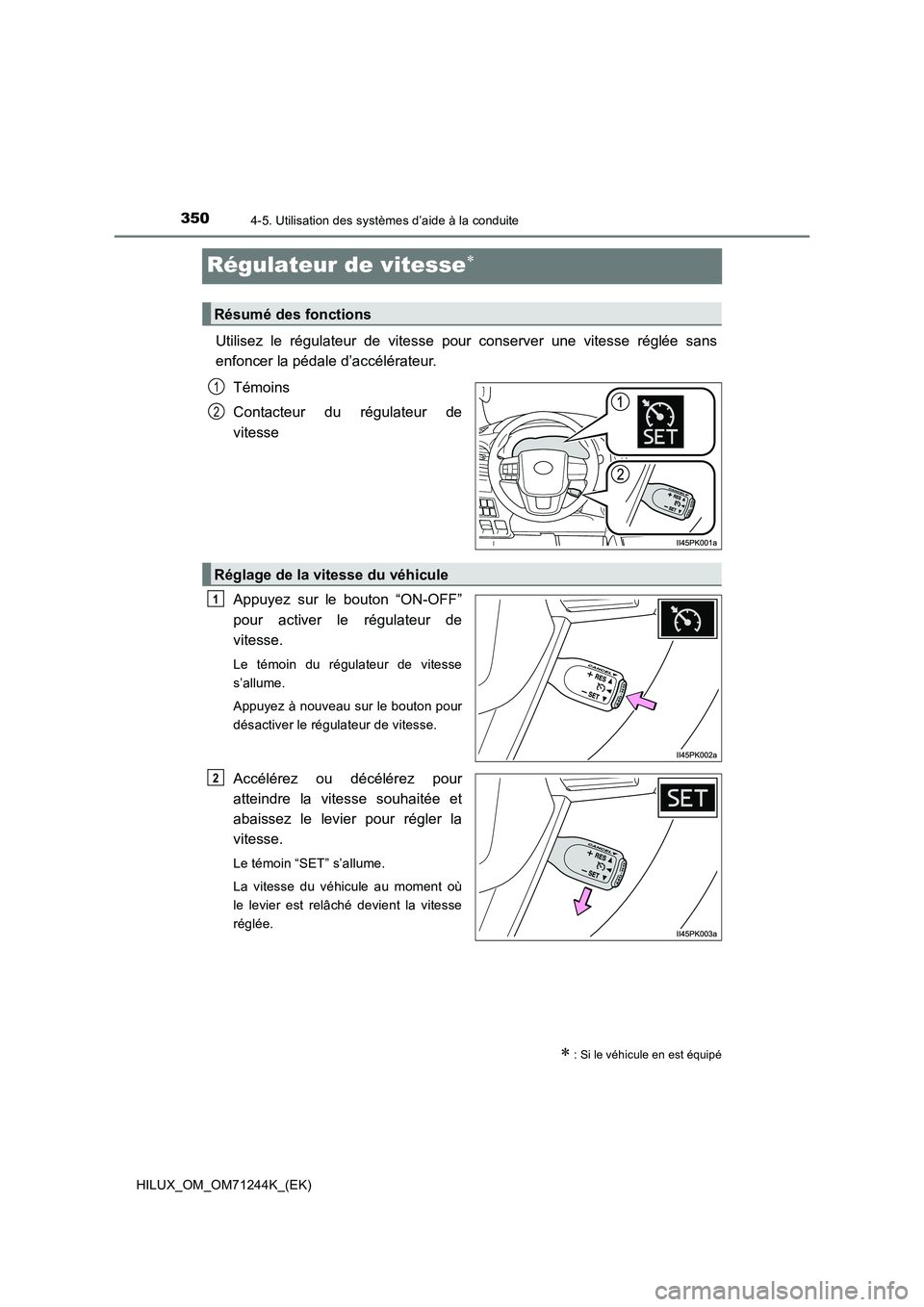

Régulateur de vitesse
Utilisez le régulateur de vitesse pour conserver une vitesse réglée sans
enfoncer la pédale d’accélérateur.
Témoins
Contacteur du régulateur de
vitesse
Appuyez sur le bouton “ON-OFF”
pour activer le régulateur de
vitesse.
Le témoin du régulateur de vitesse
s’allume.
Appuyez à nouveau sur le bouton pour
désactiver le régulateur de vitesse.
Accélérez ou décélérez pour
atteindre la vitesse souhaitée et
abaissez le levier pour régler la
vitesse.
Le témoin “SET” s’allume.
La vitesse du véhicule au moment où
le levier est relâché devient la vitesse
réglée.
 : Si le véhicule en est équipé
Résumé des fonctions
1
2
Réglage de la vitesse du véhicule
1
2

3514-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71244K_(EK)

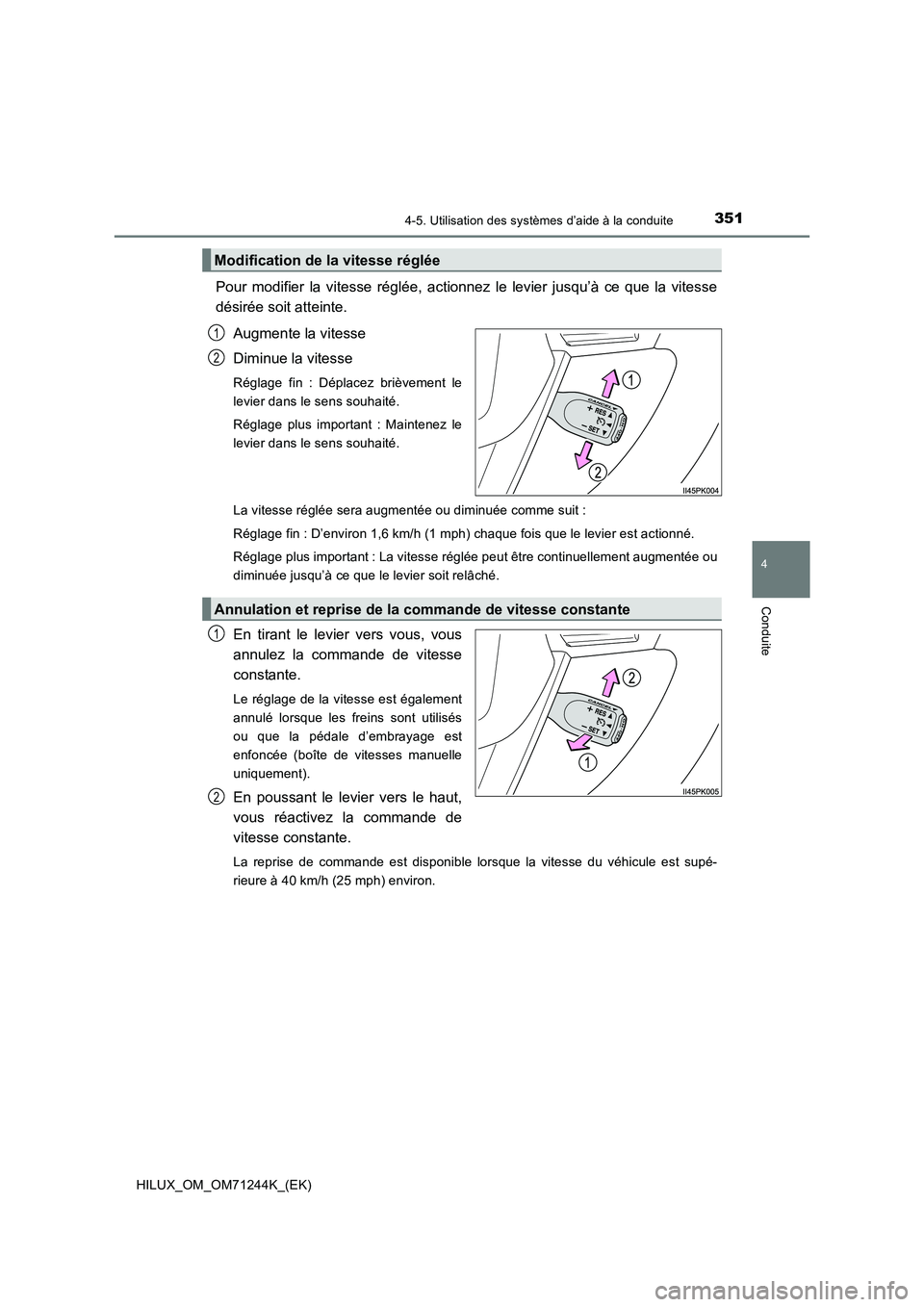

Pour modifier la vitesse réglée, actionnez le levier jusqu’à ce que la vitesse
désirée soit atteinte.
Augmente la vitesse
Diminue la vitesse
Réglage fin : Déplacez brièvement le
levier dans le sens souhaité.
Réglage plus important : Maintenez le
levier dans le sens souhaité.
La vitesse réglée sera augmentée ou diminuée comme suit :
Réglage fin : D’environ 1,6 km/h (1 mph) chaque fois que le levier est actionné.
Réglage plus important : La vitesse réglée peut être continuellement augmentée ou
diminuée jusqu’à ce que le levier soit relâché.
En tirant le levier vers vous, vous
annulez la commande de vitesse
constante.
Le réglage de la vitesse est également
annulé lorsque les freins sont utilisés
ou que la pédale d’embrayage est
enfoncée (boîte de vitesses manuelle
uniquement).
En poussant le levier vers le haut,
vous réactivez la commande de
vitesse constante.
La reprise de commande est disponible lorsque la vitesse du véhicule est supé-
rieure à 40 km/h (25 mph) environ.
Modification de la vitesse réglée
1
2
Annulation et reprise de la commande de vitesse constante
1
2

3524-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)

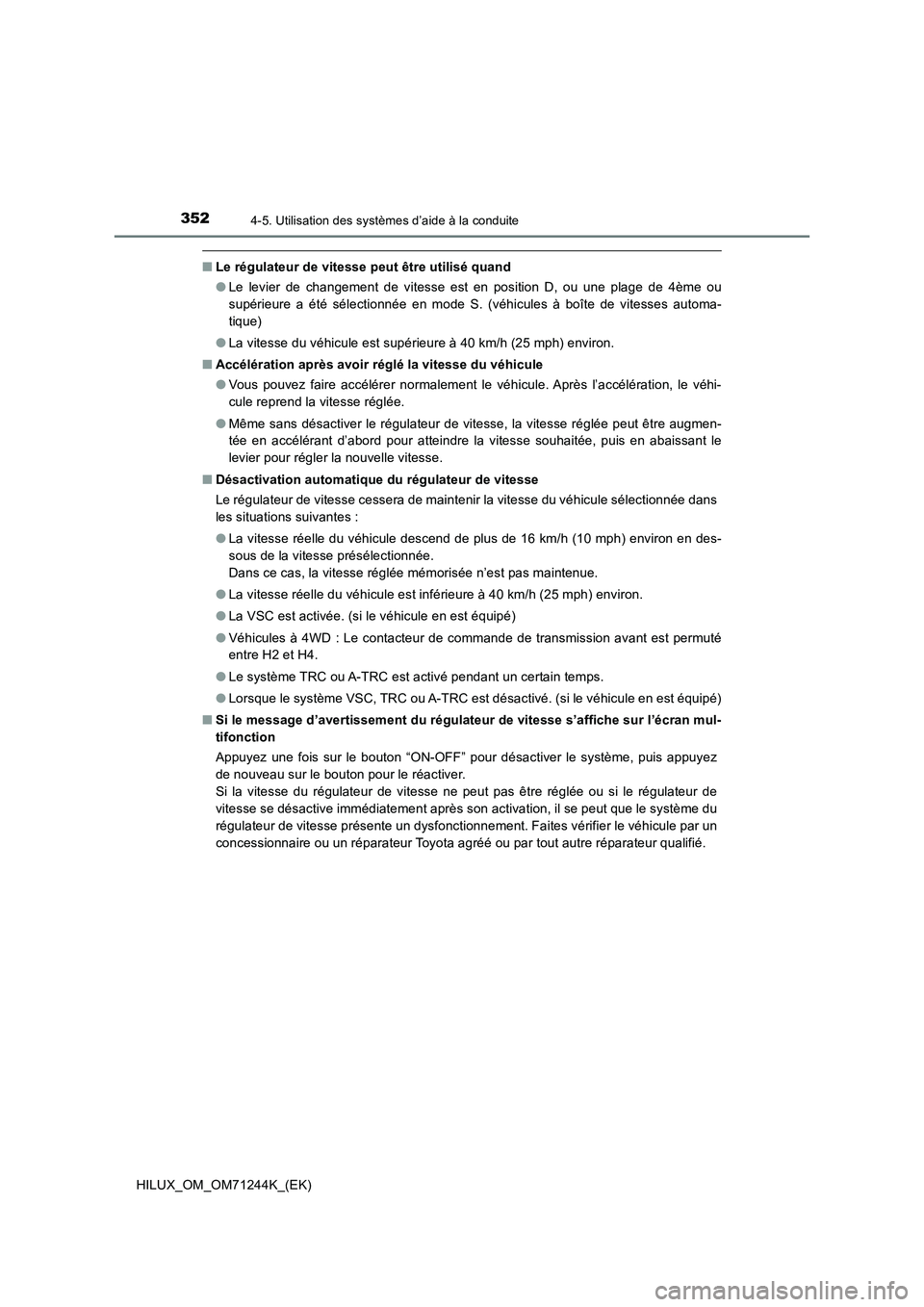

■Le régulateur de vitesse peut être utilisé quand
●Le levier de changement de vitesse est en position D, ou une plage de 4ème ou
supérieure a été sélectionnée en mode S. (véhicules à boîte de vitesses automa-
tique)
●La vitesse du véhicule est supérieure à 40 km/h (25 mph) environ.
■Accélération après avoir réglé la vitesse du véhicule
●Vous pouvez faire accélérer normalement le véhicule. Après l’accélération, le véhi-
cule reprend la vitesse réglée.
●Même sans désactiver le régulateur de vitesse, la vitesse réglée peut être augmen-
tée en accélérant d’abord pour atteindre la vitesse souhaitée, puis en abaissant le
levier pour régler la nouvelle vitesse.
■Désactivation automatique du régulateur de vitesse
Le régulateur de vitesse cessera de maintenir la vitesse du véhicule sélectionnée dans
les situations suivantes :
●La vitesse réelle du véhicule descend de plus de 16 km/h (10 mph) environ en des-
sous de la vitesse présélectionnée.
Dans ce cas, la vitesse réglée mémorisée n’est pas maintenue.
●La vitesse réelle du véhicule est inférieure à 40 km/h (25 mph) environ.
●La VSC est activée. (si le véhicule en est équipé)
●Véhicules à 4WD : Le contacteur de commande de transmission avant est permuté
entre H2 et H4.
●Le système TRC ou A-TRC est activé pendant un certain temps.
●Lorsque le système VSC, TRC ou A-TRC est désactivé. (si le véhicule en est équipé)
■Si le message d’avertissement du régulateur de vitesse s’affiche sur l’écran mul-
tifonction
Appuyez une fois sur le bouton “ON-OFF” pour désactiver le système, puis appuyez
de nouveau sur le bouton pour le réactiver.
Si la vitesse du régulateur de vitesse ne peut pas être réglée ou si le régulateur de
vitesse se désactive immédiatement après son activation, il se peut que le système du
régulateur de vitesse présente un dysfonctionnement. Faites vérifier le véhicule par un
concessionnaire ou un réparateur Toyota agréé ou par tout autre réparateur qualifié.
