3374-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71244K_(EK)

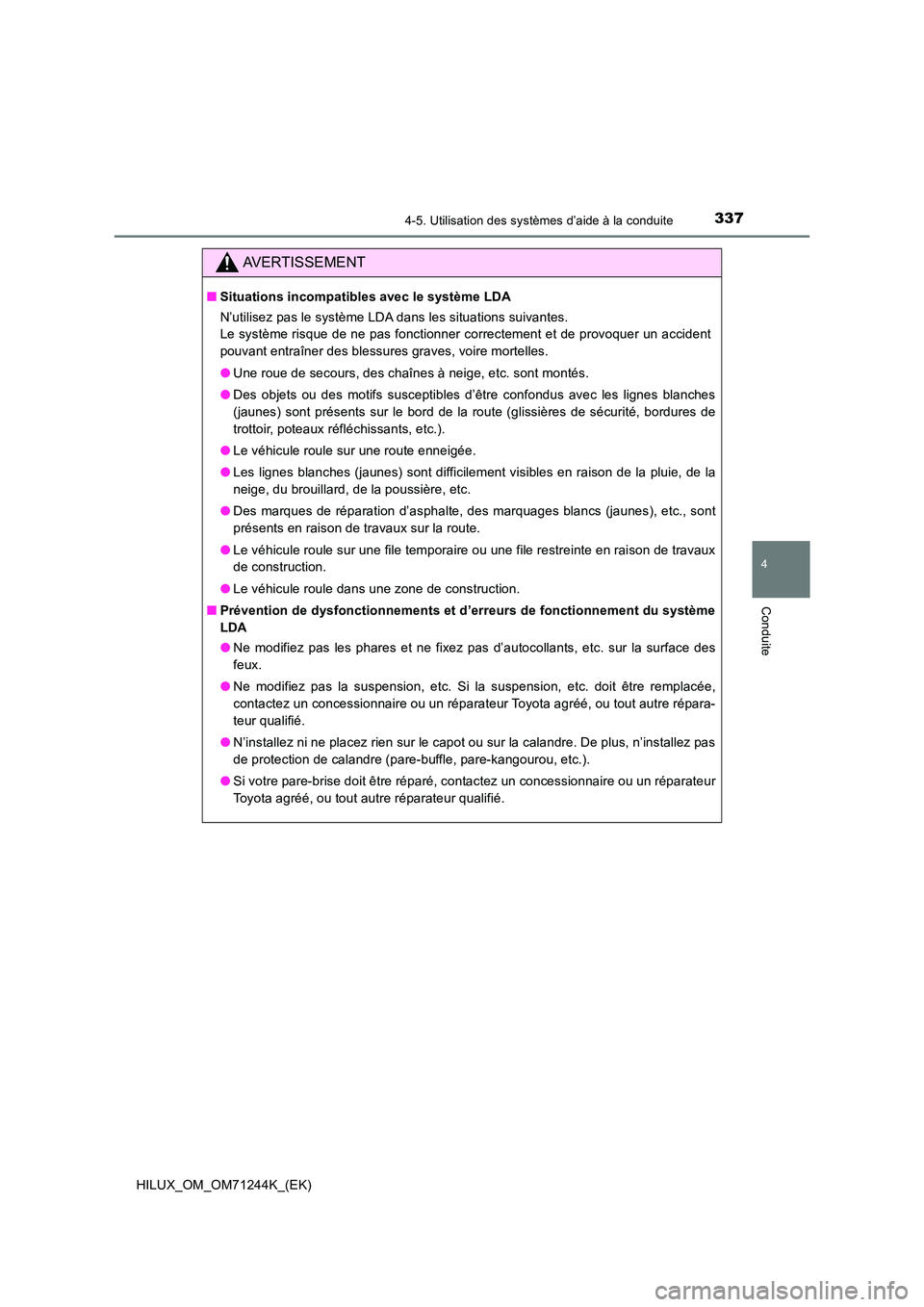

AVERTISSEMENT
■Situations incompatibles avec le système LDA
N’utilisez pas le système LDA dans les situations suivantes.
Le système risque de ne pas fonctionner correctement et de provoquer un accident
pouvant entraîner des blessures graves, voire mortelles.
● Une roue de secours, des chaînes à neige, etc. sont montés.
● Des objets ou des motifs susceptibles d’être confondus avec les lignes blanches
(jaunes) sont présents sur le bord de la route (glissières de sécurité, bordures de
trottoir, poteaux réfléchissants, etc.).
● Le véhicule roule sur une route enneigée.
● Les lignes blanches (jaunes) sont difficilement visibles en raison de la pluie, de la
neige, du brouillard, de la poussière, etc.
● Des marques de réparation d’asphalte, des marquages blancs (jaunes), etc., sont
présents en raison de travaux sur la route.
● Le véhicule roule sur une file temporaire ou une file restreinte en raison de travaux
de construction.
● Le véhicule roule dans une zone de construction.
■ Prévention de dysfonctionnements et d’erreurs de fonctionnement du système
LDA
● Ne modifiez pas les phares et ne fixez pas d’autocollants, etc. sur la surface des
feux.
● Ne modifiez pas la suspension, etc. Si la suspension, etc. doit être remplacée,
contactez un concessionnaire ou un réparateur Toyota agréé, ou tout autre répara-
teur qualifié.
● N’installez ni ne placez rien sur le capot ou sur la calandre. De plus, n’installez pas
de protection de calandre (pare-buffle, pare-kangourou, etc.).
● Si votre pare-brise doit être réparé, contactez un concessionnaire ou un réparateur
Toyota agréé, ou tout autre réparateur qualifié.

3384-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)

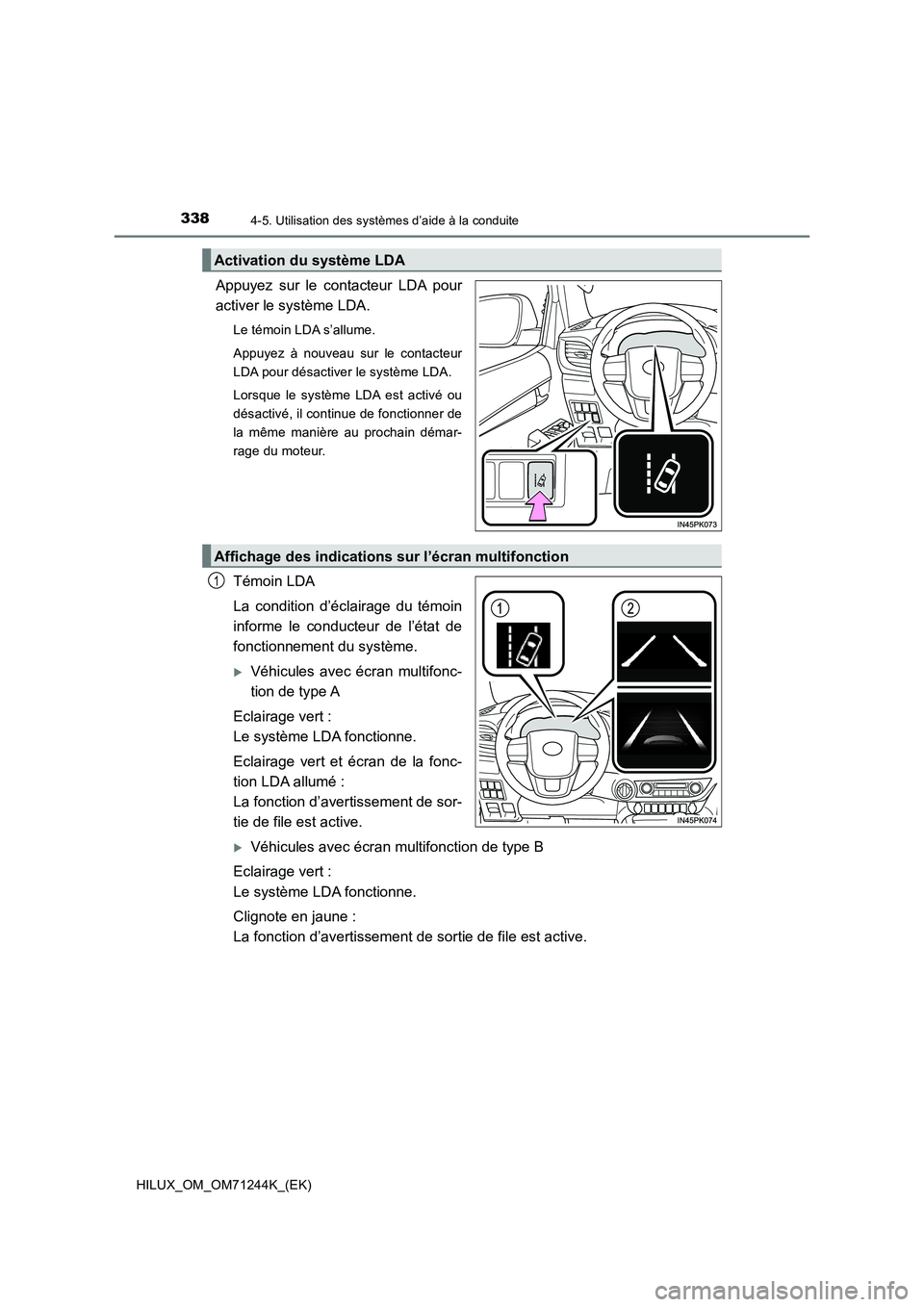

Appuyez sur le contacteur LDA pour
activer le système LDA.
Le témoin LDA s’allume.
Appuyez à nouveau sur le contacteur
LDA pour désactiver le système LDA.
Lorsque le système LDA est activé ou
désactivé, il continue de fonctionner de
la même manière au prochain démar-
rage du moteur.
Témoin LDA
La condition d’éclairage du témoin
informe le conducteur de l’état de
fonctionnement du système.
Véhicules avec écran multifonc-
tion de type A
Eclairage vert :
Le système LDA fonctionne.
Eclairage vert et écran de la fonc-
tion LDA allumé :
La fonction d’avertissement de sor-
tie de file est active.
Véhicules avec écran multifonction de type B
Eclairage vert :
Le système LDA fonctionne.
Clignote en jaune :
La fonction d’avertissement de sortie de file est active.
Activation du système LDA
Affichage des indications sur l’écran multifonction
1

3394-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71244K_(EK)

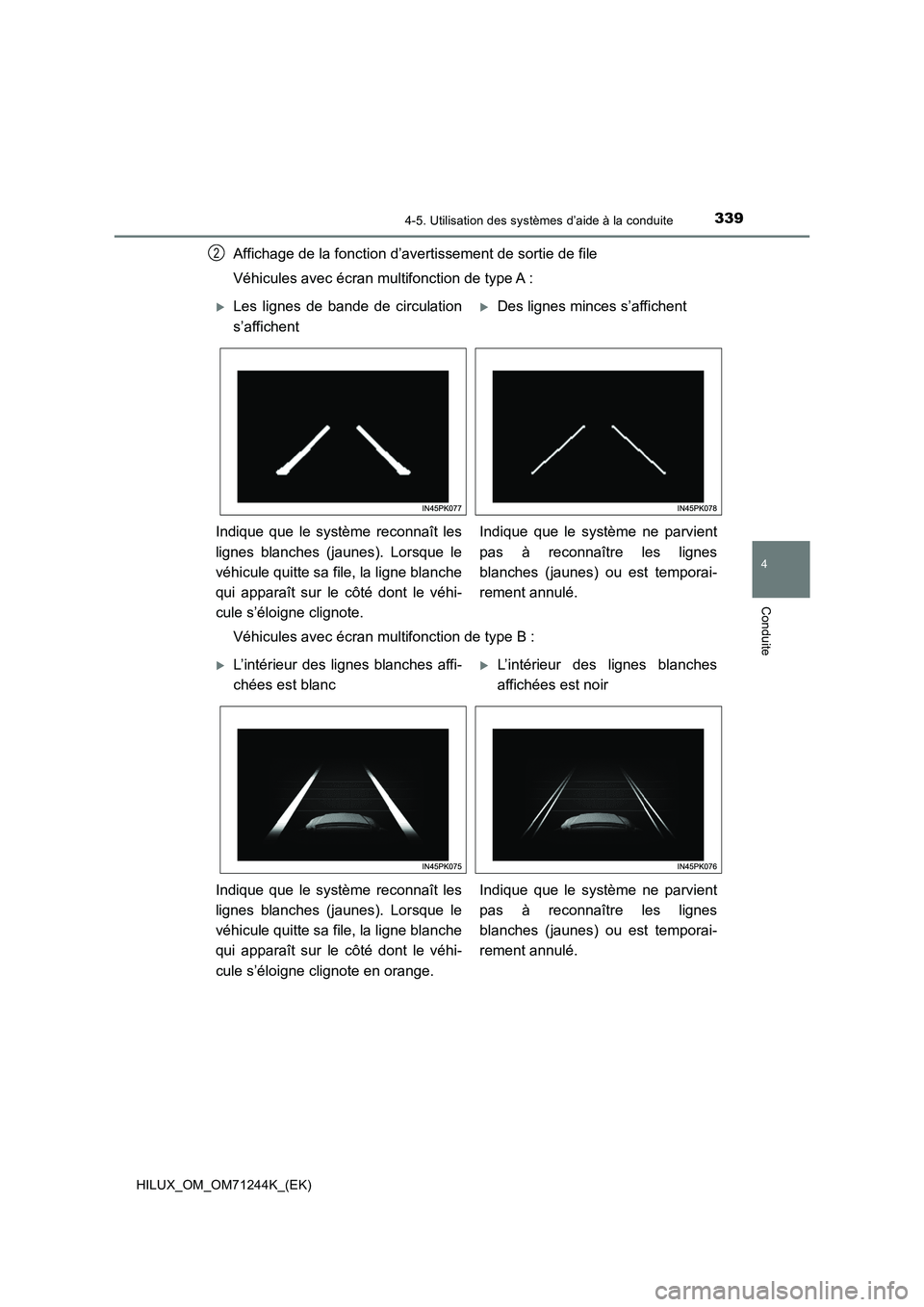

Affichage de la fonction d’avertissement de sortie de file
Véhicules avec écran multifonction de type A :
Véhicules avec écran multifonction de type B :2
Les lignes de bande de circulation
s’affichentDes lignes minces s’affichent
Indique que le système reconnaît les
lignes blanches (jaunes). Lorsque le
véhicule quitte sa file, la ligne blanche
qui apparaît sur le côté dont le véhi-
cule s’éloigne clignote.Indique que le système ne parvient
pas à reconnaître les lignes
blanches (jaunes) ou est temporai-
rement annulé.
L’intérieur des lignes blanches affi-
chées est blancL’intérieur des lignes blanches
affichées est noir
Indique que le système reconnaît les
lignes blanches (jaunes). Lorsque le
véhicule quitte sa file, la ligne blanche
qui apparaît sur le côté dont le véhi-
cule s’éloigne clignote en orange.Indique que le système ne parvient
pas à reconnaître les lignes
blanches (jaunes) ou est temporai-
rement annulé.

3404-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)

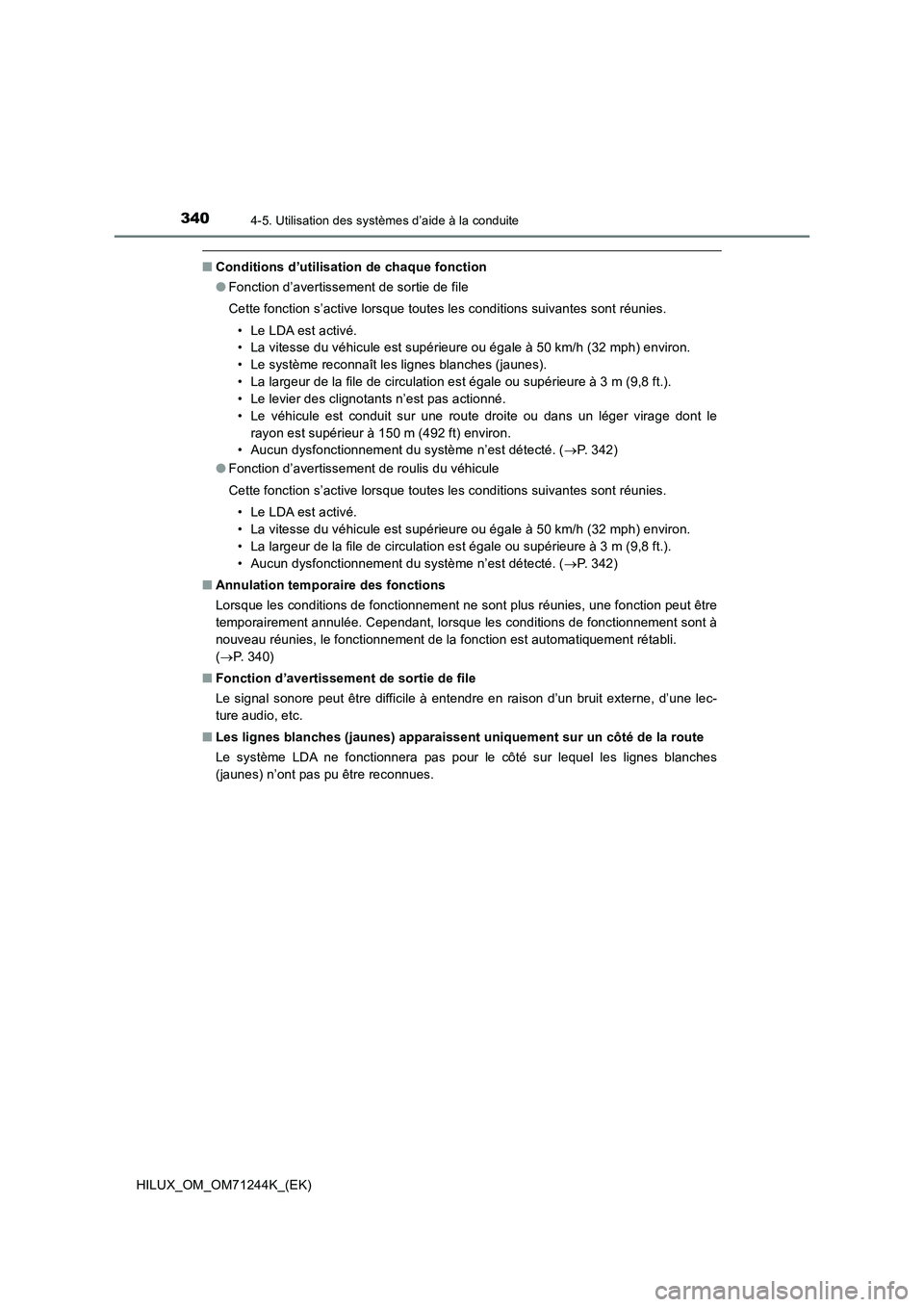

■Conditions d’utilisation de chaque fonction
●Fonction d’avertissement de sortie de file
Cette fonction s’active lorsque toutes les conditions suivantes sont réunies.
• Le LDA est activé.
• La vitesse du véhicule est supérieure ou égale à 50 km/h (32 mph) environ.
• Le système reconnaît les lignes blanches (jaunes).
• La largeur de la file de circulation est égale ou supérieure à 3 m (9,8 ft.).
• Le levier des clignotants n’est pas actionné.
• Le véhicule est conduit sur une route droite ou dans un léger virage dont le
rayon est supérieur à 150 m (492 ft) environ.
• Aucun dysfonctionnement du système n’est détecté. (P. 342)
●Fonction d’avertissement de roulis du véhicule
Cette fonction s’active lorsque toutes les conditions suivantes sont réunies.
• Le LDA est activé.
• La vitesse du véhicule est supérieure ou égale à 50 km/h (32 mph) environ.
• La largeur de la file de circulation est égale ou supérieure à 3 m (9,8 ft.).
• Aucun dysfonctionnement du système n’est détecté. (P. 342)
■Annulation temporaire des fonctions
Lorsque les conditions de fonctionnement ne sont plus réunies, une fonction peut être
temporairement annulée. Cependant, lorsque les conditions de fonctionnement sont à
nouveau réunies, le fonctionnement de la fonction est automatiquement rétabli.
(P. 3 4 0 )
■Fonction d’avertissement de sortie de file
Le signal sonore peut être difficile à entendre en raison d’un bruit externe, d’une lec-
ture audio, etc.
■Les lignes blanches (jaunes) apparaissent uniquement sur un côté de la route
Le système LDA ne fonctionnera pas pour le côté sur lequel les lignes blanches
(jaunes) n’ont pas pu être reconnues.

3414-5. Utilisation des systèmes d’aide à la conduite
4
Conduite

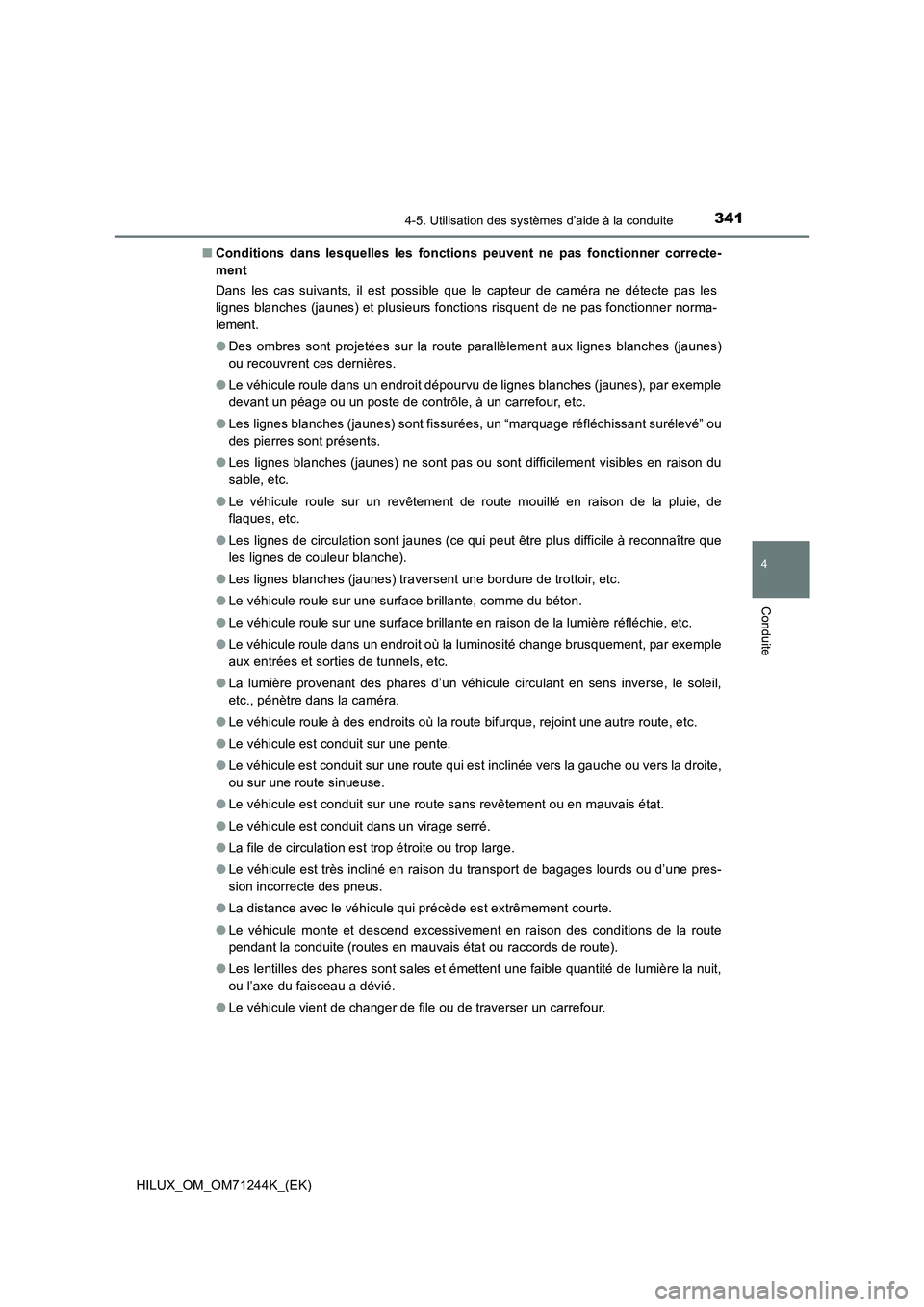

HILUX_OM_OM71244K_(EK)■Conditions dans lesquelles les fonctions peuvent ne pas fonctionner correcte-
ment
Dans les cas suivants, il est possible que le capteur de caméra ne détecte pas les
lignes blanches (jaunes) et plusieurs fonctions risquent de ne pas fonctionner norma-
lement.
●Des ombres sont projetées sur la route parallèlement aux lignes blanches (jaunes)
ou recouvrent ces dernières.
●Le véhicule roule dans un endroit dépourvu de lignes blanches (jaunes), par exemple
devant un péage ou un poste de contrôle, à un carrefour, etc.
●Les lignes blanches (jaunes) sont fissurées, un “marquage réfléchissant surélevé” ou
des pierres sont présents.
●Les lignes blanches (jaunes) ne sont pas ou sont difficilement visibles en raison du
sable, etc.
●Le véhicule roule sur un revêtement de route mouillé en raison de la pluie, de
flaques, etc.
●Les lignes de circulation sont jaunes (ce qui peut être plus difficile à reconnaître que
les lignes de couleur blanche).
●Les lignes blanches (jaunes) traversent une bordure de trottoir, etc.
●Le véhicule roule sur une surface brillante, comme du béton.
●Le véhicule roule sur une surface brillante en raison de la lumière réfléchie, etc.
●Le véhicule roule dans un endroit où la luminosité change brusquement, par exemple
aux entrées et sorties de tunnels, etc.
●La lumière provenant des phares d’un véhicule circulant en sens inverse, le soleil,
etc., pénètre dans la caméra.
●Le véhicule roule à des endroits où la route bifurque, rejoint une autre route, etc.
●Le véhicule est conduit sur une pente.
●Le véhicule est conduit sur une route qui est inclinée vers la gauche ou vers la droite,
ou sur une route sinueuse.
●Le véhicule est conduit sur une route sans revêtement ou en mauvais état.
●Le véhicule est conduit dans un virage serré.
●La file de circulation est trop étroite ou trop large.
●Le véhicule est très incliné en raison du transport de bagages lourds ou d’une pres-
sion incorrecte des pneus.
●La distance avec le véhicule qui précède est extrêmement courte.
●Le véhicule monte et descend excessivement en raison des conditions de la route
pendant la conduite (routes en mauvais état ou raccords de route).
●Les lentilles des phares sont sales et émettent une faible quantité de lumière la nuit,
ou l’axe du faisceau a dévié.
●Le véhicule vient de changer de file ou de traverser un carrefour.

3424-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)

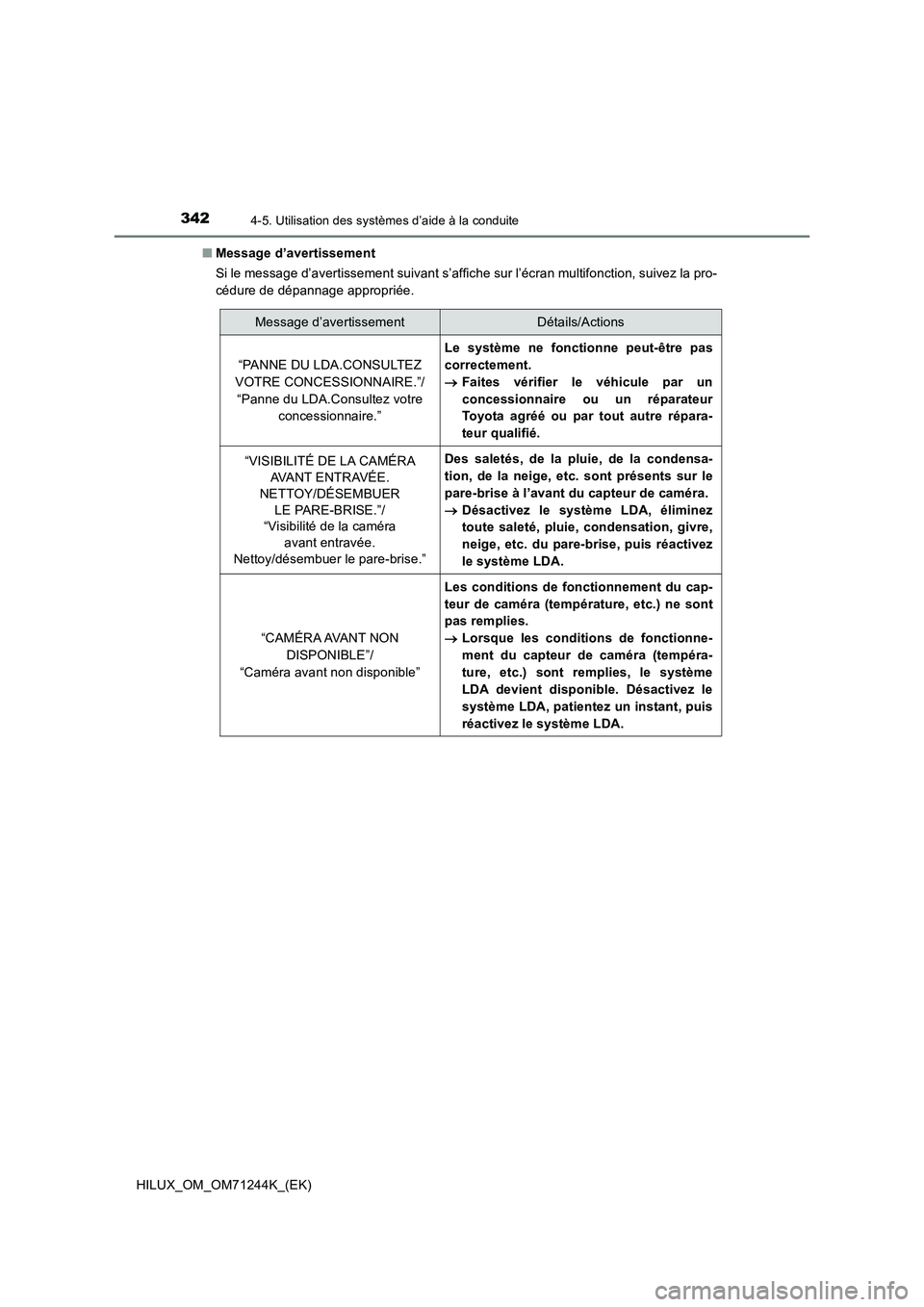

■ Message d’avertissement
Si le message d’avertissement suivant s’affiche sur l’écran multifonction, suivez la pro-
cédure de dépannage appropriée.
Message d’avertissementDétails/Actions
“PANNE DU LDA.CONSULTEZ
VOTRE CONCESSIONNAIRE.”/
“Panne du LDA.Consultez votre
concessionnaire.”
Le système ne fonctionne peut-être pas
correctement.
 Faites vérifier le véhicule par un
concessionnaire ou un réparateur
Toyota agréé ou par tout autre répara-
teur qualifié.
“VISIBILITÉ DE LA CAMÉRA
AVANT ENTRAVÉE.
NETTOY/DÉSEMBUER
LE PARE-BRISE.”/
“Visibilité de la caméra
avant entravée.
Nettoy/désembuer le pare-brise.”
Des saletés, de la pluie, de la condensa-
tion, de la neige, etc. sont présents sur le
pare-brise à l’avant du capteur de caméra.
 Désactivez le système LDA, éliminez
toute saleté, pluie, condensation, givre,
neige, etc. du pare-brise, puis réactivez
le système LDA.
“CAMÉRA AVANT NON
DISPONIBLE”/
“Caméra avant non disponible”
Les conditions de fonctionnement du cap-
teur de caméra (température, etc.) ne sont
pas remplies.
 Lorsque les conditions de fonctionne-
ment du capteur de caméra (tempéra-
ture, etc.) sont remplies, le système
LDA devient disponible. Désactivez le
système LDA, patientez un instant, puis
réactivez le système LDA.

3434-5. Utilisation des systèmes d’aide à la conduite
4
Conduite
HILUX_OM_OM71244K_(EK)

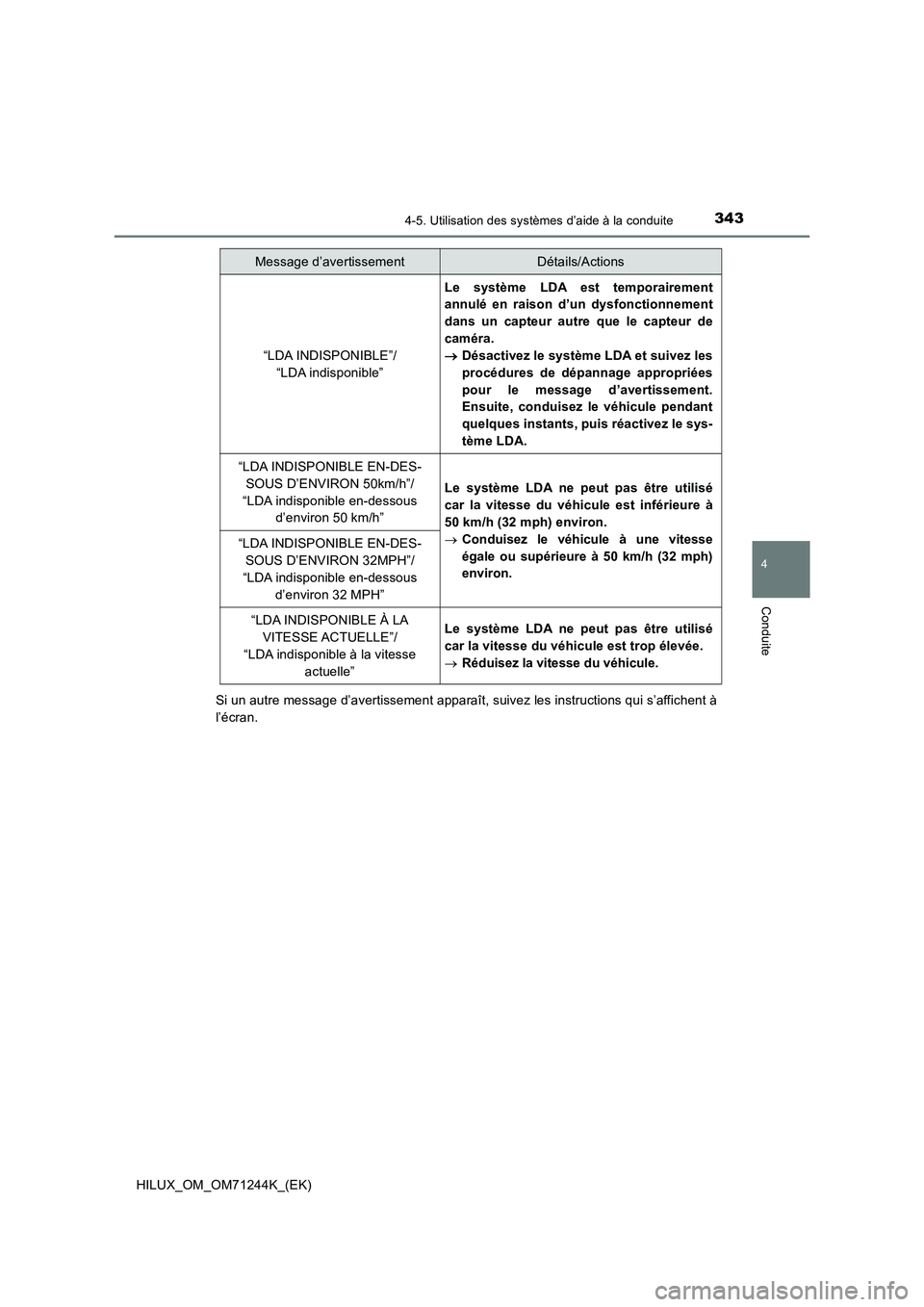

Si un autre message d’avertissement apparaît, suivez les instructions qui s’affichent à
l’écran.
“LDA INDISPONIBLE”/
“LDA indisponible”
Le système LDA est temporairement
annulé en raison d’un dysfonctionnement
dans un capteur autre que le capteur de
caméra.
 Désactivez le système LDA et suivez les
procédures de dépannage appropriées
pour le message d’avertissement.
Ensuite, conduisez le véhicule pendant
quelques instants, puis réactivez le sys-
tème LDA.
“LDA INDISPONIBLE EN-DES-
SOUS D’ENVIRON 50km/h”/
“LDA indisponible en-dessous
d’environ 50 km/h”
Le système LDA ne peut pas être utilisé
car la vitesse du véhicule est inférieure à
50 km/h (32 mph) environ.
 Conduisez le véhicule à une vitesse
égale ou supérieure à 50 km/h (32 mph)
environ.
“LDA INDISPONIBLE EN-DES-
SOUS D’ENVIRON 32MPH”/
“LDA indisponible en-dessous
d’environ 32 MPH”
“LDA INDISPONIBLE À LA
VITESSE ACTUELLE”/
“LDA indisponible à la vitesse
actuelle”
Le système LDA ne peut pas être utilisé
car la vitesse du véhicule est trop élevée.
 Réduisez la vitesse du véhicule.
Message d’avertissementDétails/Actions

3444-5. Utilisation des systèmes d’aide à la conduite
HILUX_OM_OM71244K_(EK)

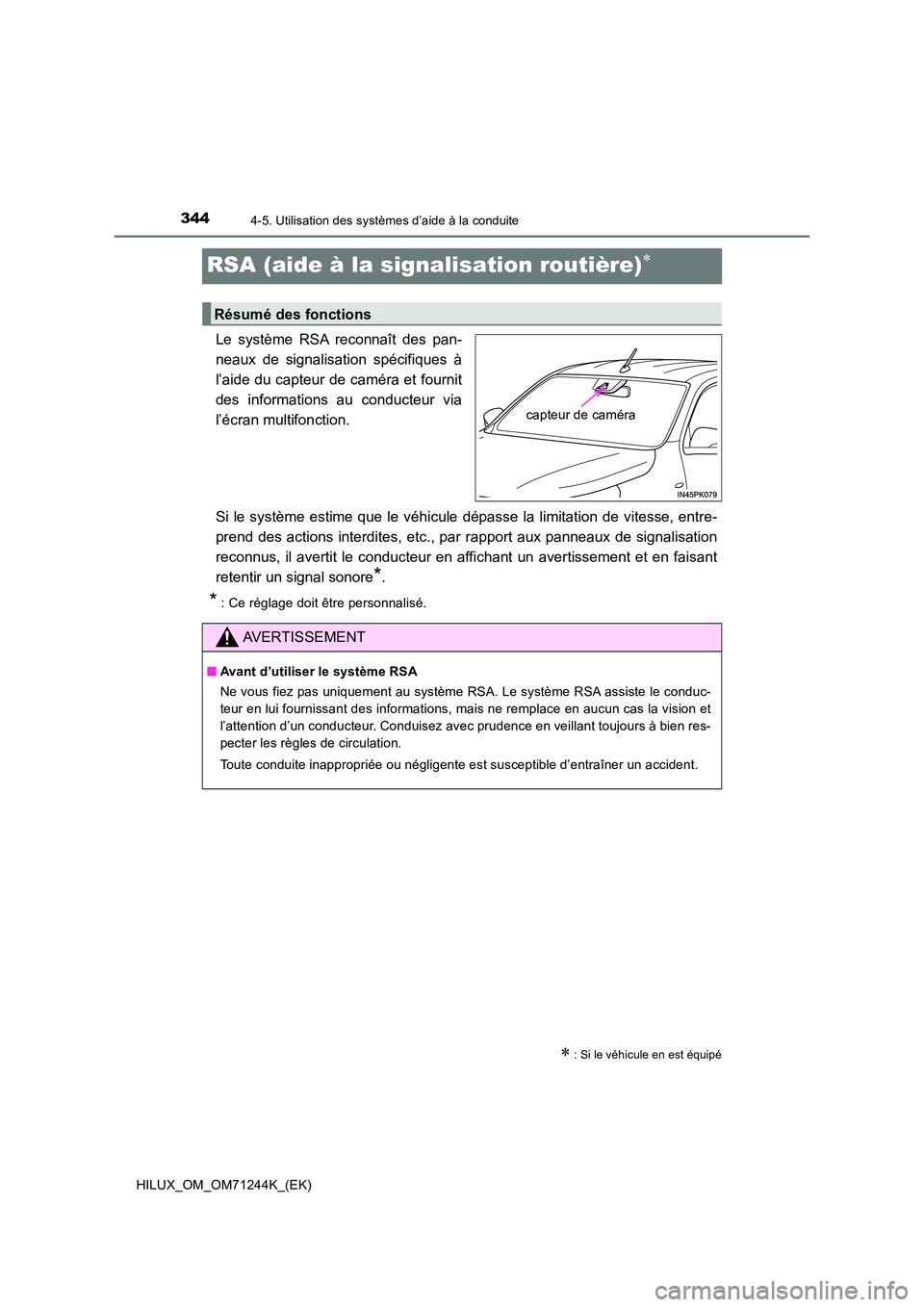

RSA (aide à la signalisation routière)
Le système RSA reconnaît des pan-
neaux de signalisation spécifiques à
l’aide du capteur de caméra et fournit
des informations au conducteur via
l’écran multifonction.
Si le système estime que le véhicule dépasse la limitation de vitesse, entre-
prend des actions interdites, etc., par rapport aux panneaux de signalisation
reconnus, il avertit le conducteur en affichant un avertissement et en faisant
retentir un signal sonore*.
* : Ce réglage doit être personnalisé.
 : Si le véhicule en est équipé
Résumé des fonctions
capteur de caméra
AVERTISSEMENT
■ Avant d’utiliser le système RSA
Ne vous fiez pas uniquement au système RSA. Le système RSA assiste le conduc-
teur en lui fournissant des informations, mais ne remplace en aucun cas la vision et
l’attention d’un conducteur. Conduisez avec prudence en veillant toujours à bien res-
pecter les règles de circulation.
Toute conduite inappropriée ou négligente est susceptible d’entraîner un accident.
