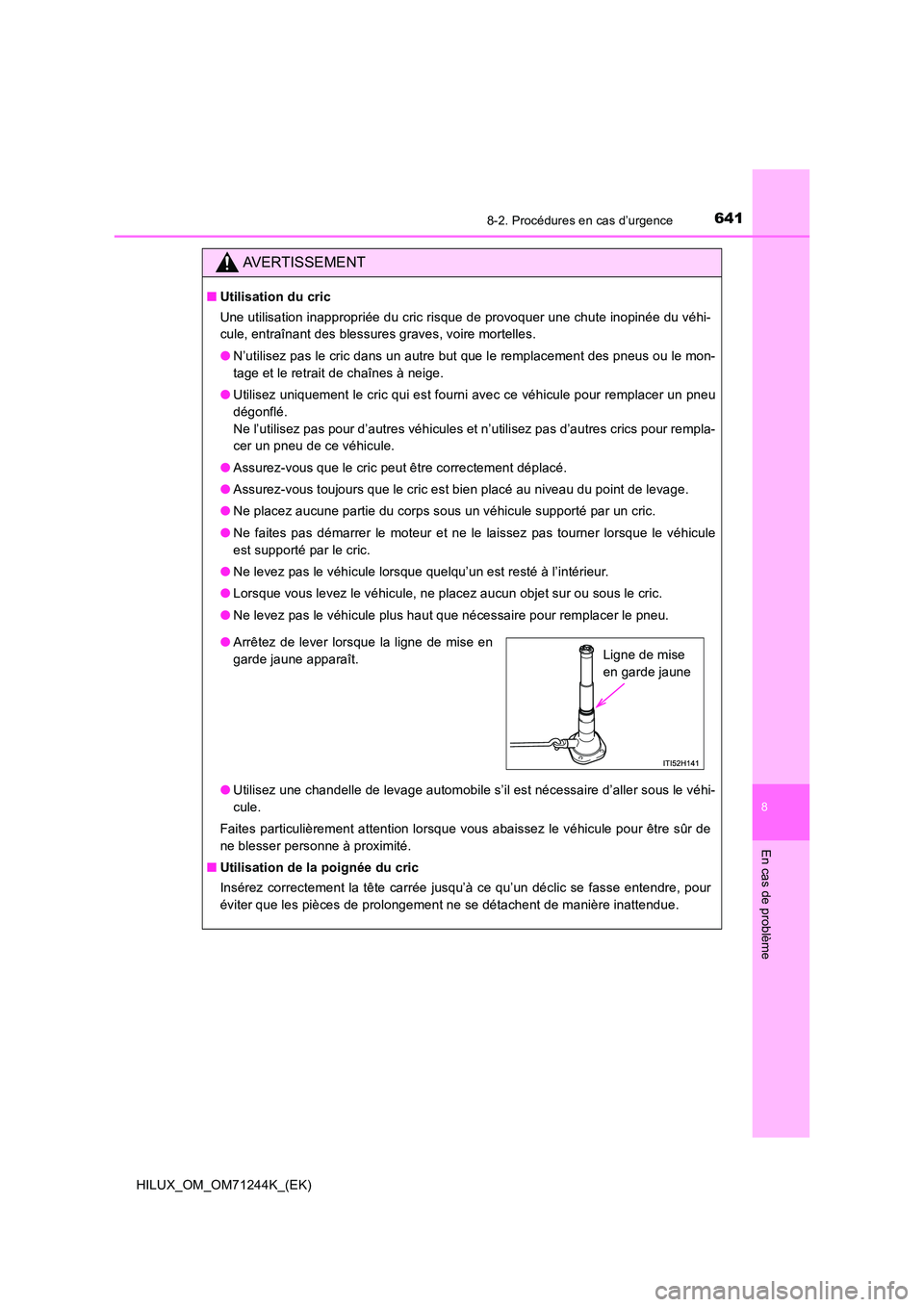

6418-2. Procédures en cas d’urgence
HILUX_OM_OM71244K_(EK)
8
En cas de problème
AVERTISSEMENT
■Utilisation du cric
Une utilisation inappropriée du cric risque de provoquer une chute inopinée du véhi-
cule, entraînant des blessures graves, voire mortelles.
● N’utilisez pas le cric dans un autre but que le remplacement des pneus ou le mon-
tage et le retrait de chaînes à neige.
● Utilisez uniquement le cric qui est fourni avec ce véhicule pour remplacer un pneu
dégonflé.
Ne l’utilisez pas pour d’autres véhicules et n’utilisez pas d’autres crics pour rempla-
cer un pneu de ce véhicule.
● Assurez-vous que le cric peut être correctement déplacé.
● Assurez-vous toujours que le cric est bien placé au niveau du point de levage.
● Ne placez aucune partie du corps sous un véhicule supporté par un cric.
● Ne faites pas démarrer le moteur et ne le laissez pas tourner lorsque le véhicule
est supporté par le cric.
● Ne levez pas le véhicule lorsque quelqu’un est resté à l’intérieur.
● Lorsque vous levez le véhicule, ne placez aucun objet sur ou sous le cric.
● Ne levez pas le véhicule plus haut que nécessaire pour remplacer le pneu.
● Utilisez une chandelle de levage automobile s’il est nécessaire d’aller sous le véhi-
cule.
Faites particulièrement attention lorsque vous abaissez le véhicule pour être sûr de
ne blesser personne à proximité.
■ Utilisation de la poignée du cric
Insérez correctement la tête carrée jusqu’à ce qu’un déclic se fasse entendre, pour
éviter que les pièces de prolongement ne se détachent de manière inattendue.
● Arrêtez de lever lorsque la ligne de mise en
garde jaune apparaît.Ligne de mise
en garde jaune

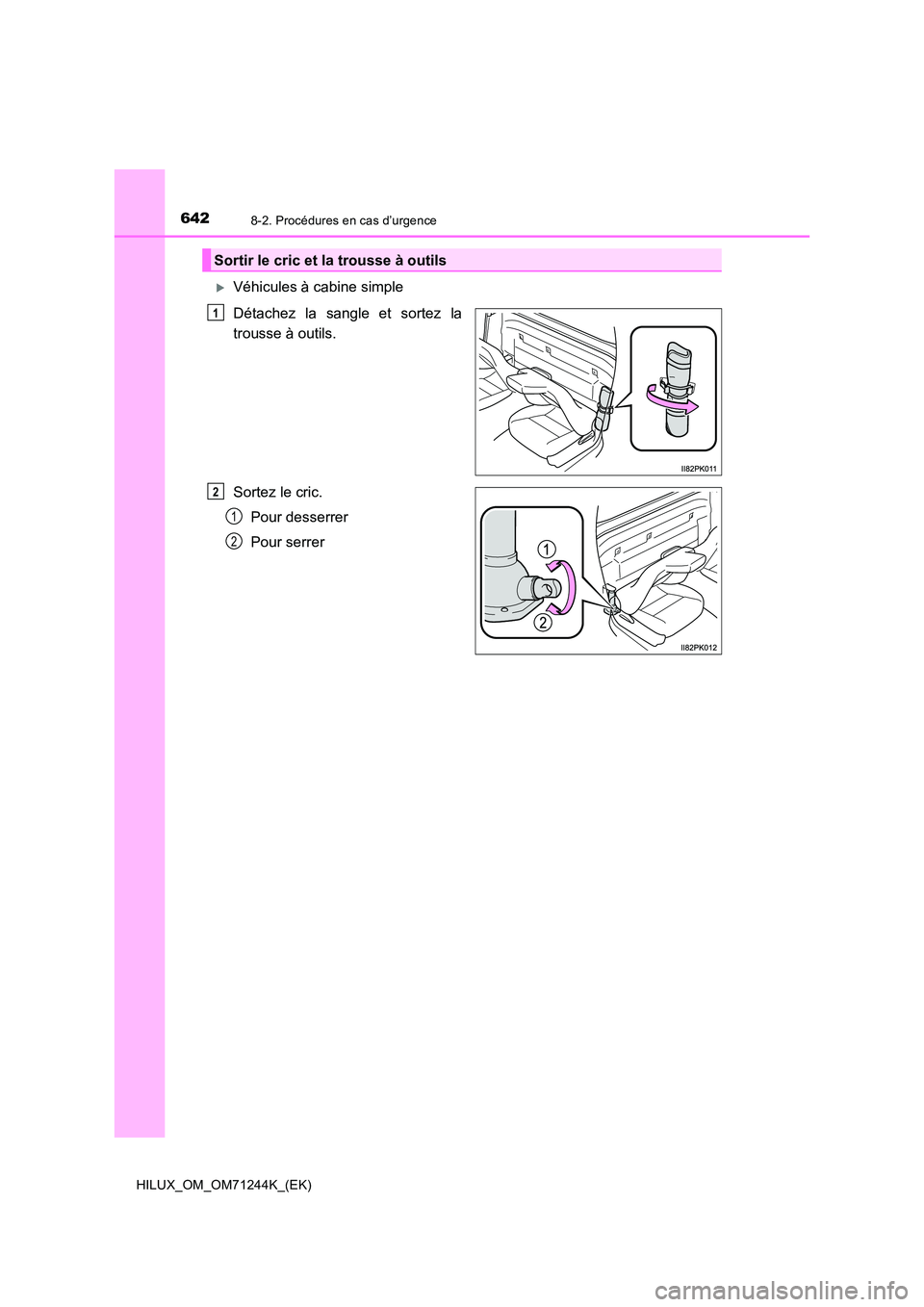

6428-2. Procédures en cas d’urgence
HILUX_OM_OM71244K_(EK)
Véhicules à cabine simple
Détachez la sangle et sortez la
trousse à outils.
Sortez le cric.
Pour desserrer
Pour serrer
Sortir le cric et la trousse à outils
1
2
1
2

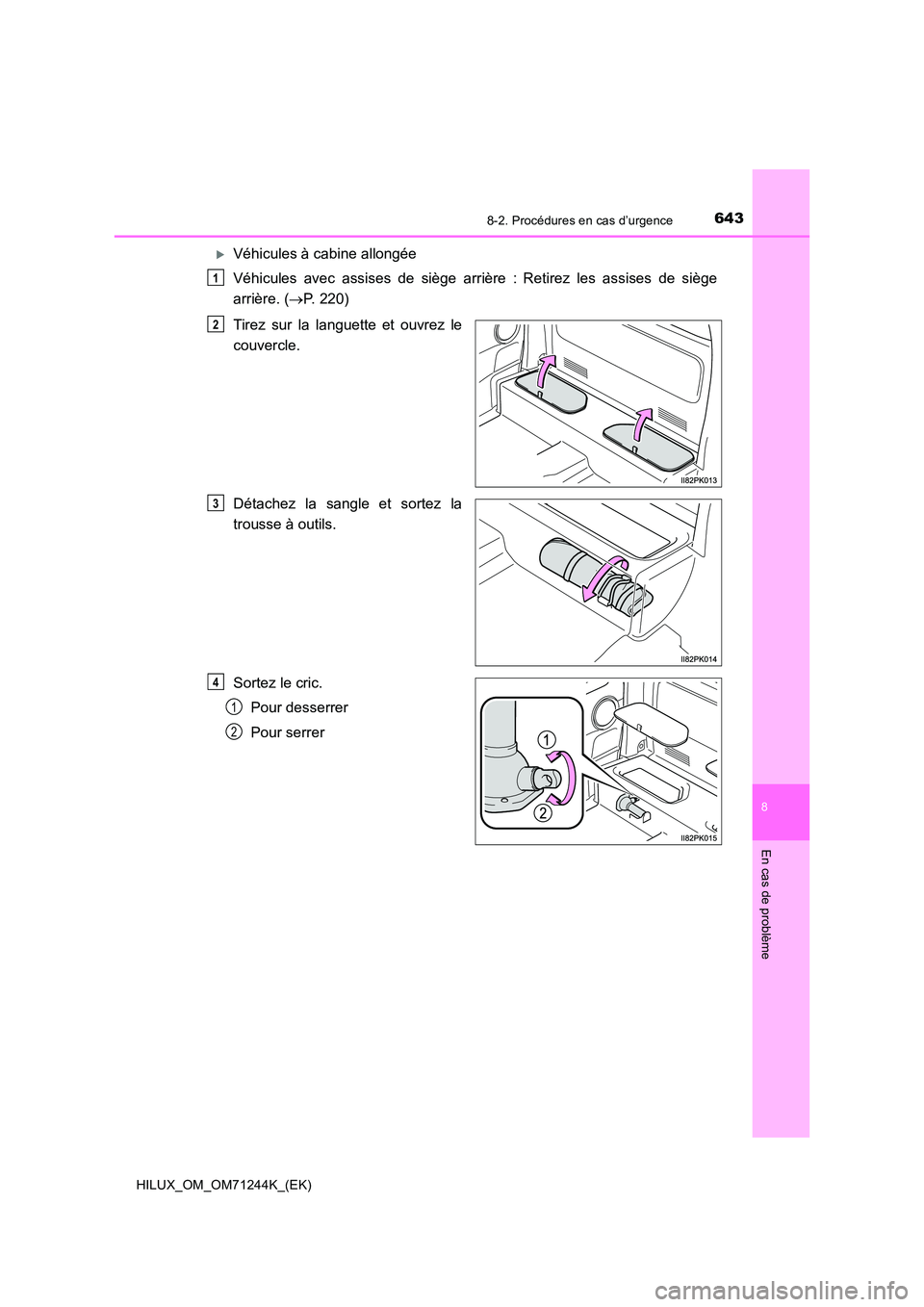

6438-2. Procédures en cas d’urgence
HILUX_OM_OM71244K_(EK)
8
En cas de problème
Véhicules à cabine allongée
Véhicules avec assises de siège arrière : Retirez les assises de siège
arrière. ( P. 220)
Tirez sur la languette et ouvrez le
couvercle.
Détachez la sangle et sortez la
trousse à outils.
Sortez le cric.
Pour desserrer
Pour serrer
1
2
3
4
1
2

6448-2. Procédures en cas d’urgence
HILUX_OM_OM71244K_(EK)
Véhicules à cabine double
Basculement de l’assise ( P. 220)
Ouvrez le couvercle.
Sortez la trousse à outils.
Sortez le cric.
Pour desserrer
Pour serrer
1
2
3
4
1
2

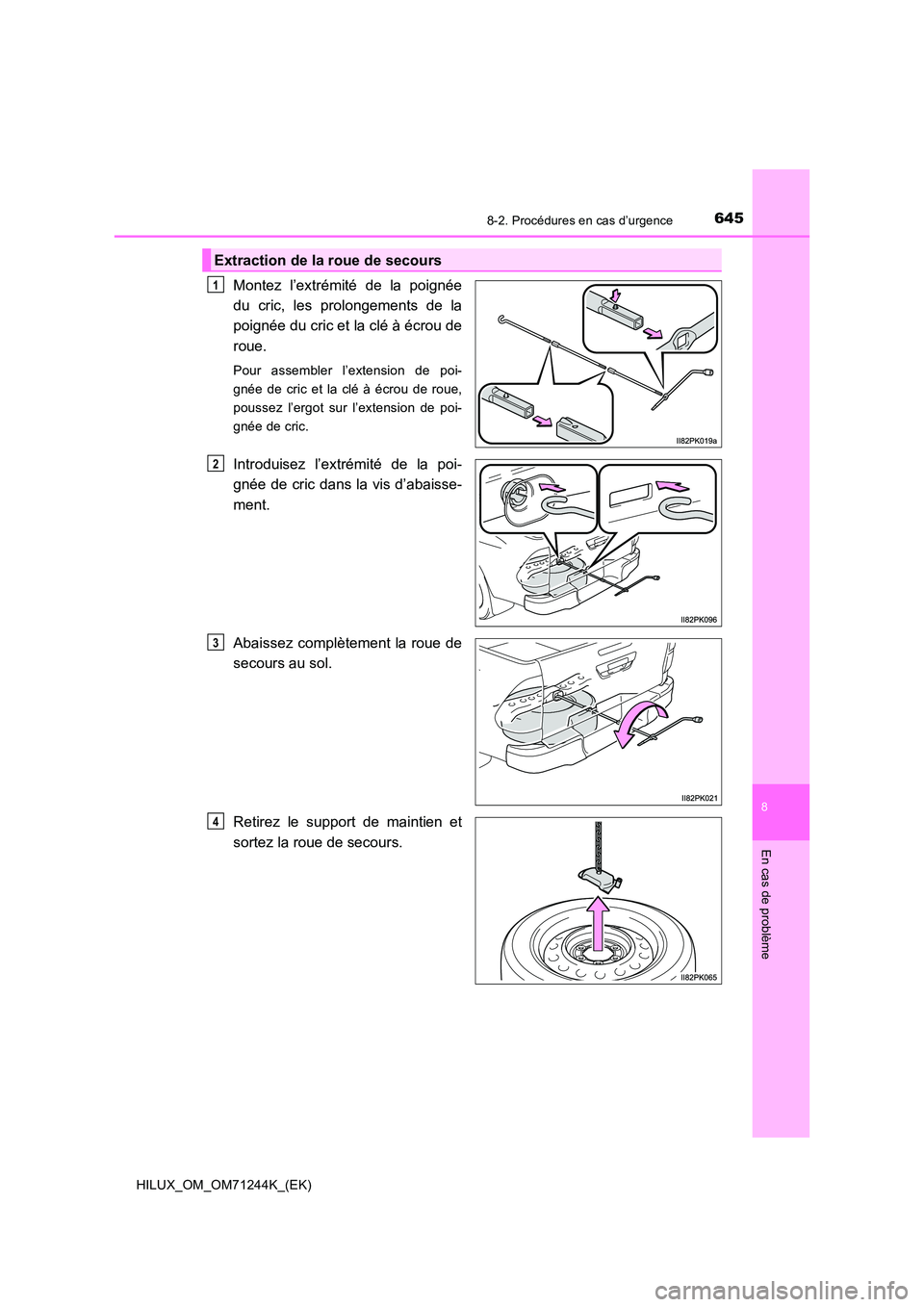

6458-2. Procédures en cas d’urgence
HILUX_OM_OM71244K_(EK)
8
En cas de problème
Montez l’extrémité de la poignée
du cric, les prolongements de la
poignée du cric et la clé à écrou de
roue.
Pour assembler l’extension de poi-
gnée de cric et la clé à écrou de roue,
poussez l’ergot sur l’extension de poi-
gnée de cric.
Introduisez l’extrémité de la poi-
gnée de cric dans la vis d’abaisse-
ment.
Abaissez complètement la roue de
secours au sol.
Retirez le support de maintien et
sortez la roue de secours.
Extraction de la roue de secours
1
2
3
4

6468-2. Procédures en cas d’urgence
HILUX_OM_OM71244K_(EK)
Calez les roues.
Déposez l’enjoliveur à l’aide de l’extrémité biseautée de la clé à écrou de
roue comme indiqué sur le schéma.
Pour protéger l’enjoliveur, placez un chiffon entre la clé à écrou de roue et l’enjoli-
veur.
Remplacement d’un pneu dégonflé
1
Pneu dégonfléPositions des cales de roue
AvantCôté gaucheDerrière le pneu arrière droit
Côté droitDerrière le pneu arrière gauche
ArrièreCôté gaucheDevant le pneu avant droit
Côté droitDevant le pneu avant gauche
2
Type AType B

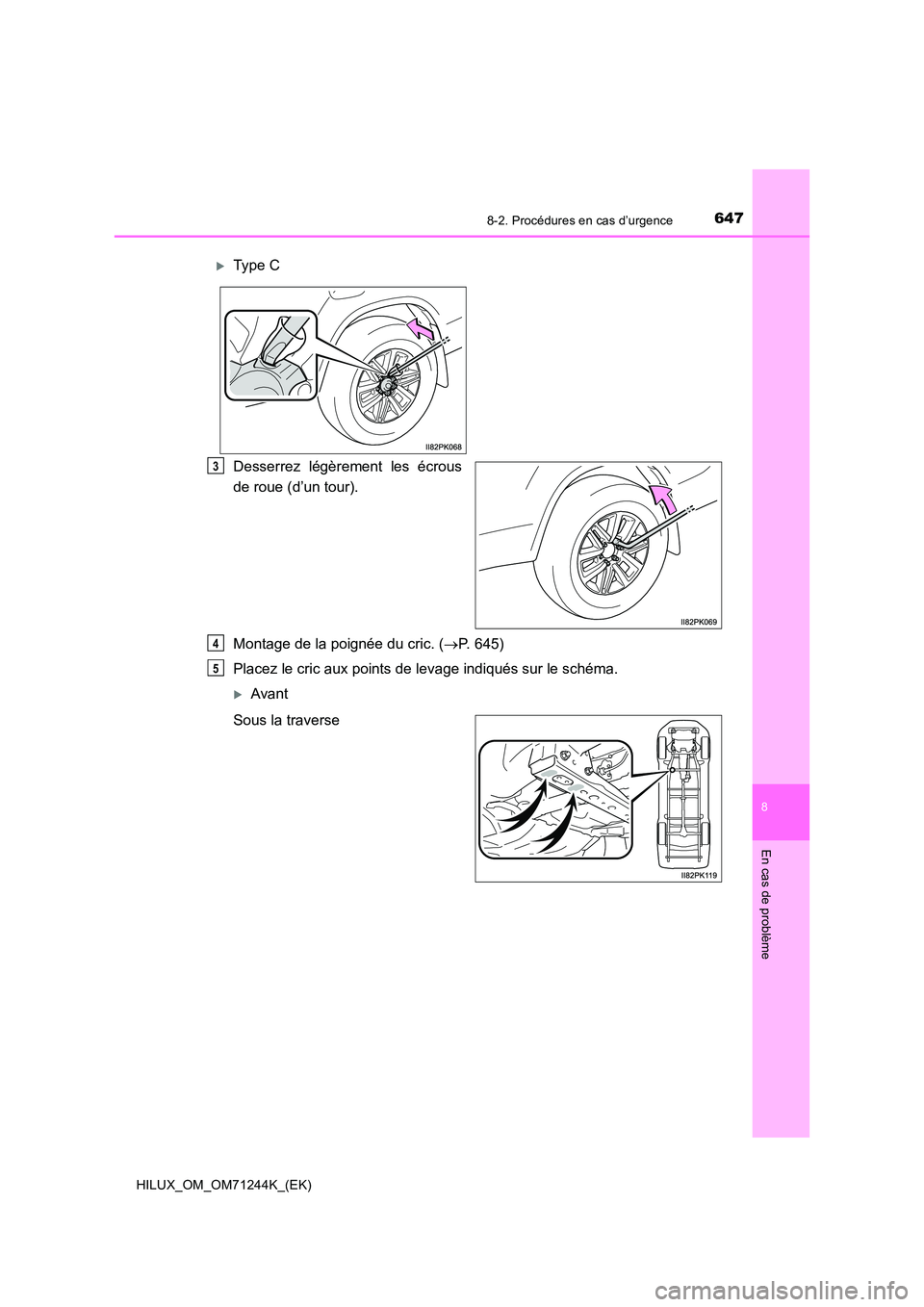

6478-2. Procédures en cas d’urgence
HILUX_OM_OM71244K_(EK)
8
En cas de problème
Desserrez légèrement les écrous
de roue (d’un tour).
Montage de la poignée du cric. ( P. 645)
Placez le cric aux points de levage indiqués sur le schéma.
Avant
Sous la traverse
Type C
3
4
5

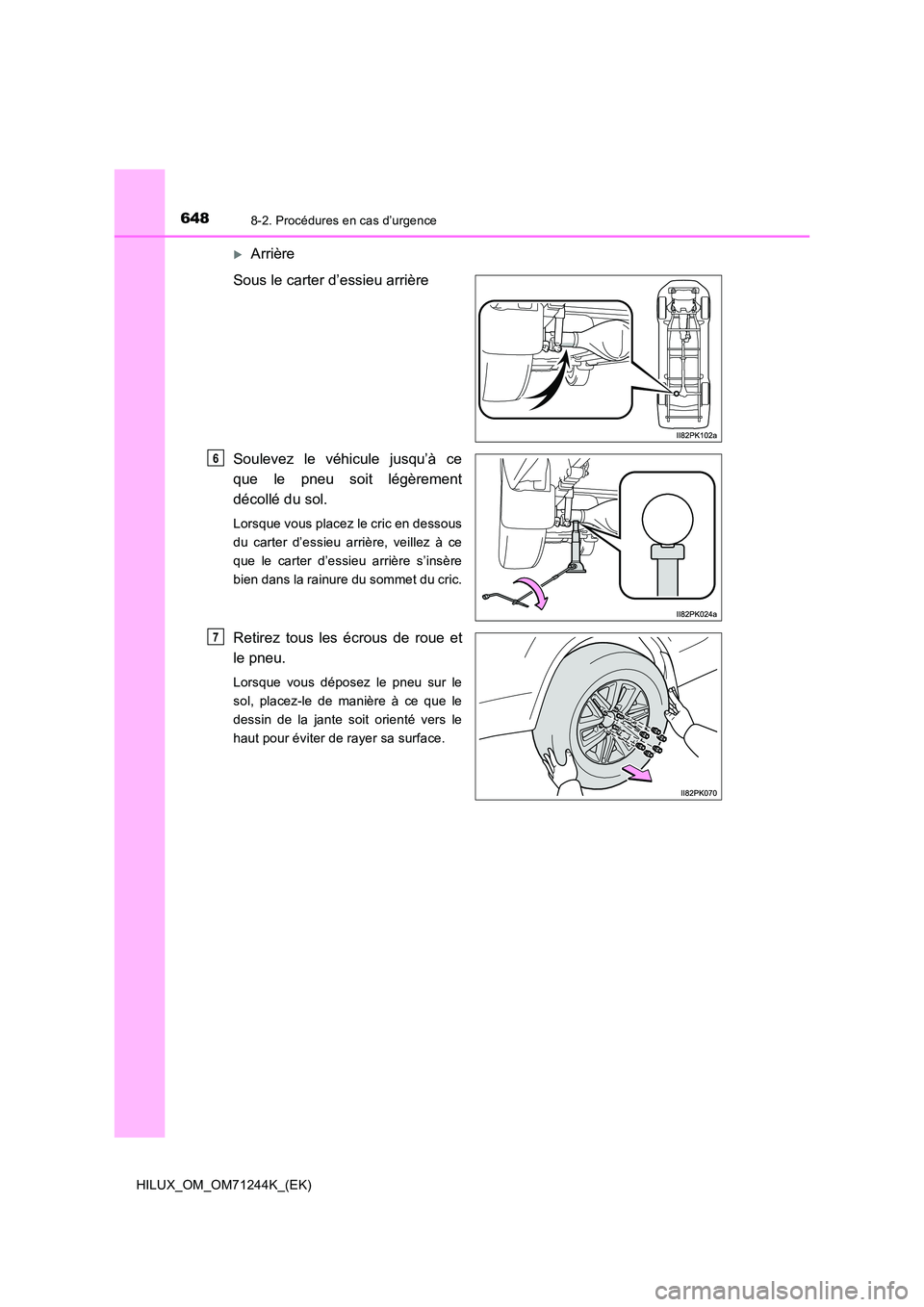

6488-2. Procédures en cas d’urgence
HILUX_OM_OM71244K_(EK)
Arrière
Sous le carter d’essieu arrière
Soulevez le véhicule jusqu’à ce
que le pneu soit légèrement
décollé du sol.
Lorsque vous placez le cric en dessous
du carter d’essieu arrière, veillez à ce
que le carter d’essieu arrière s’insère
bien dans la rainure du sommet du cric.
Retirez tous les écrous de roue et
le pneu.
Lorsque vous déposez le pneu sur le
sol, placez-le de manière à ce que le
dessin de la jante soit orienté vers le
haut pour éviter de rayer sa surface.
6
7
