5857-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71244K_(EK)
7
Entretien et soins

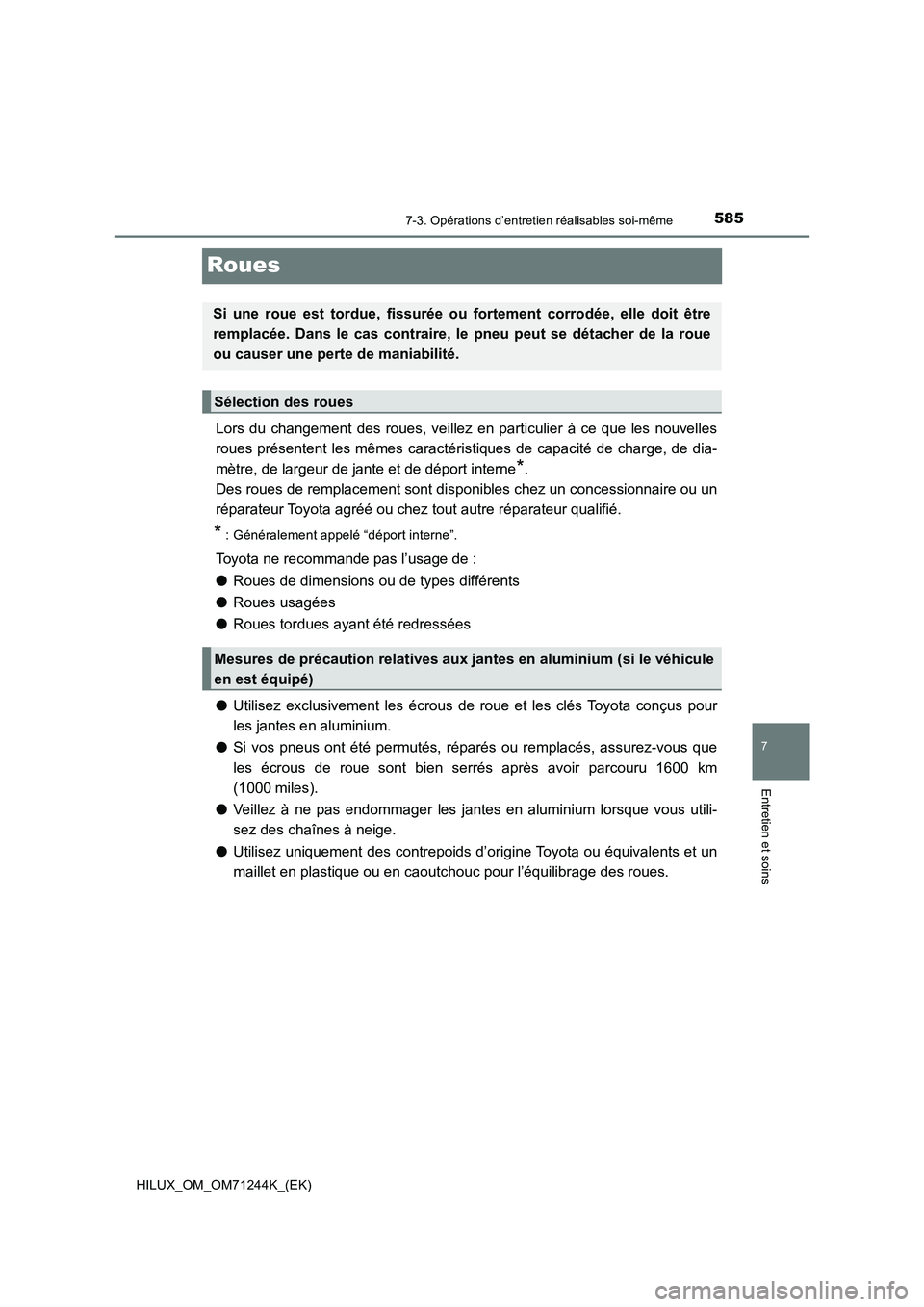

Roues
Lors du changement des roues, veillez en particulier à ce que les nouvelles
roues présentent les mêmes caractéristiques de capacité de charge, de dia-
mètre, de largeur de jante et de déport interne
*.
Des roues de remplacement sont disponibles chez un concessionnaire ou un
réparateur Toyota agréé ou chez tout autre réparateur qualifié.
* : Généralement appelé “déport interne”.
Toyota ne recommande pas l’usage de :
●Roues de dimensions ou de types différents
●Roues usagées
●Roues tordues ayant été redressées
●Utilisez exclusivement les écrous de roue et les clés Toyota conçus pour
les jantes en aluminium.
●Si vos pneus ont été permutés, réparés ou remplacés, assurez-vous que
les écrous de roue sont bien serrés après avoir parcouru 1600 km
(1000 miles).
●Veillez à ne pas endommager les jantes en aluminium lorsque vous utili-
sez des chaînes à neige.
●Utilisez uniquement des contrepoids d’origine Toyota ou équivalents et un
maillet en plastique ou en caoutchouc pour l’équilibrage des roues.
Si une roue est tordue, fissurée ou fortement corrodée, elle doit être
remplacée. Dans le cas contraire, le pneu peut se détacher de la roue
ou causer une perte de maniabilité.
Sélection des roues
Mesures de précaution relatives aux jantes en aluminium (si le véhicule
en est équipé)

5867-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71244K_(EK)

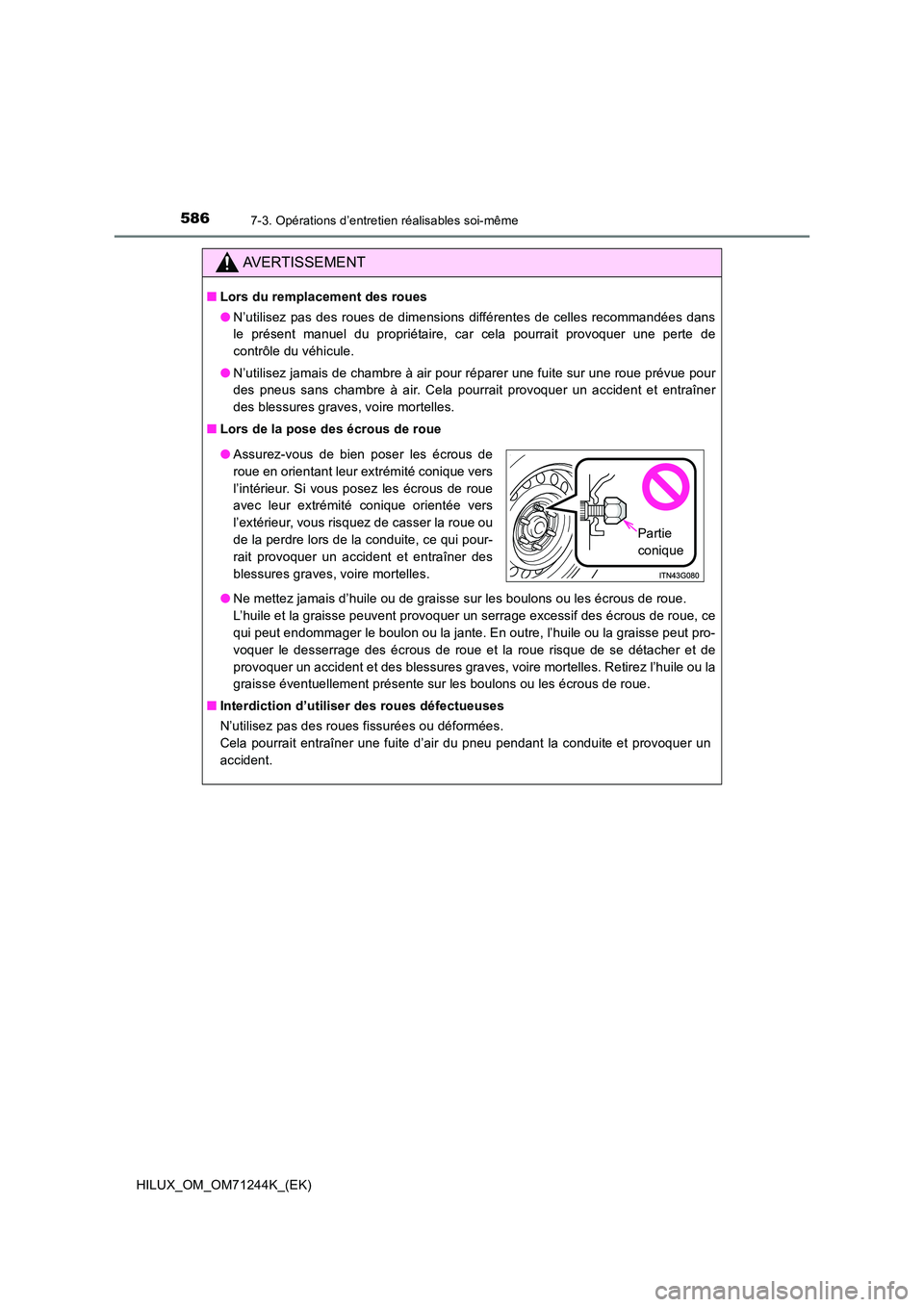

AVERTISSEMENT
■Lors du remplacement des roues
● N’utilisez pas des roues de dimensions différentes de celles recommandées dans
le présent manuel du propriétaire, car cela pourrait provoquer une perte de
contrôle du véhicule.
● N’utilisez jamais de chambre à air pour réparer une fuite sur une roue prévue pour
des pneus sans chambre à air. Cela pourrait provoquer un accident et entraîner
des blessures graves, voire mortelles.
■ Lors de la pose des écrous de roue
● Ne mettez jamais d’huile ou de graisse sur les boulons ou les écrous de roue.
L’huile et la graisse peuvent provoquer un serrage excessif des écrous de roue, ce
qui peut endommager le boulon ou la jante. En outre, l’huile ou la graisse peut pro-
voquer le desserrage des écrous de roue et la roue risque de se détacher et de
provoquer un accident et des blessures graves, voire mortelles. Retirez l’huile ou la
graisse éventuellement présente sur les boulons ou les écrous de roue.
■ Interdiction d’utiliser des roues défectueuses
N’utilisez pas des roues fissurées ou déformées.
Cela pourrait entraîner une fuite d’air du pneu pendant la conduite et provoquer un
accident.
● Assurez-vous de bien poser les écrous de
roue en orientant leur extrémité conique vers
l’intérieur. Si vous posez les écrous de roue
avec leur extrémité conique orientée vers
l’extérieur, vous risquez de casser la roue ou
de la perdre lors de la conduite, ce qui pour-
rait provoquer un accident et entraîner des
blessures graves, voire mortelles.
Partie
conique

5877-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71244K_(EK)
7
Entretien et soins

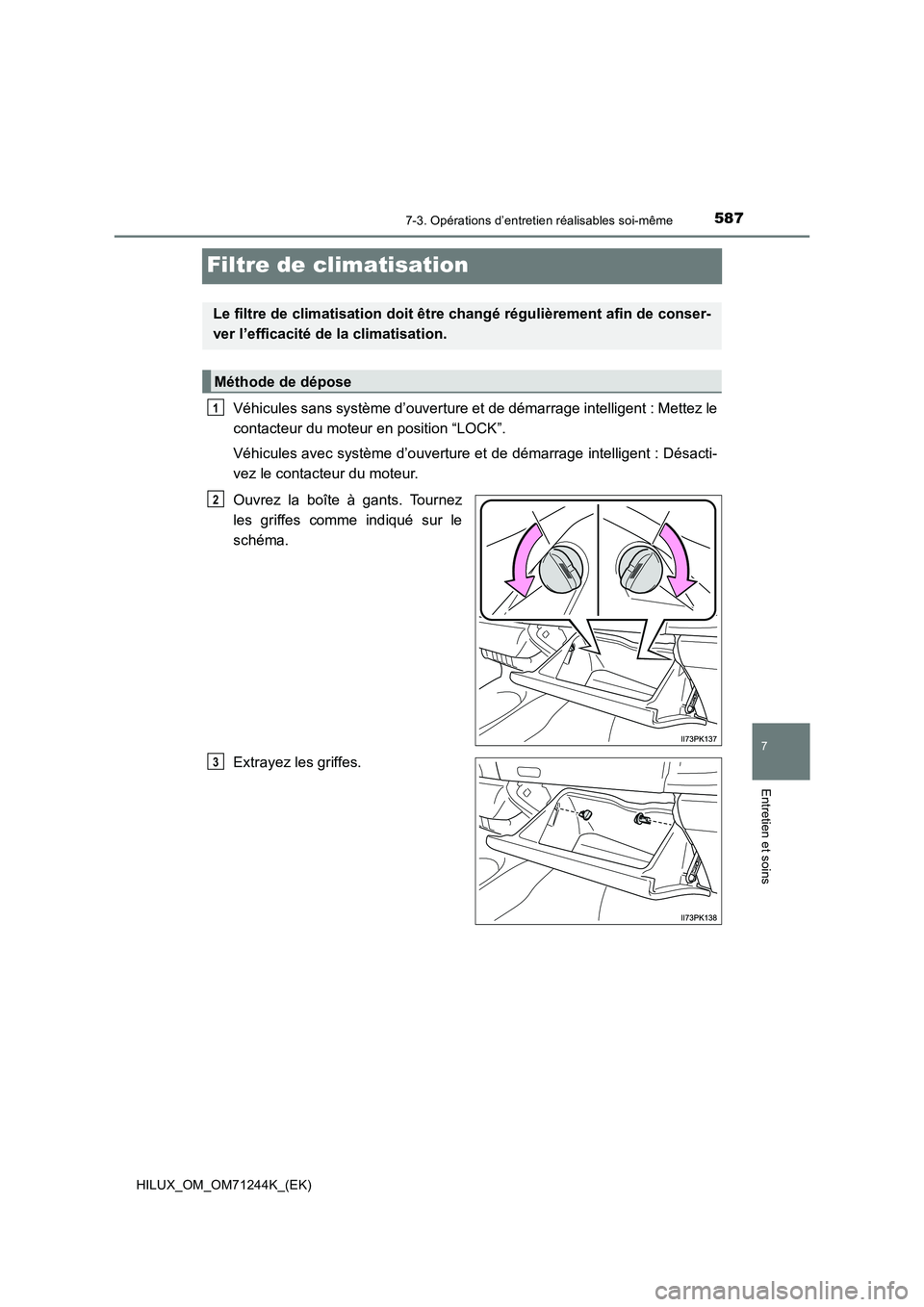

Filtre de climatisation
Véhicules sans système d’ouverture et de démarrage intelligent : Mettez le
contacteur du moteur en position “LOCK”.
Véhicules avec système d’ouverture et de démarrage intelligent : Désacti-
vez le contacteur du moteur.
Ouvrez la boîte à gants. Tournez
les griffes comme indiqué sur le
schéma.
Extrayez les griffes.
Le filtre de climatisation doit être changé régulièrement afin de conser-
ver l’efficacité de la climatisation.
Méthode de dépose
1
2
3

5887-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71244K_(EK)

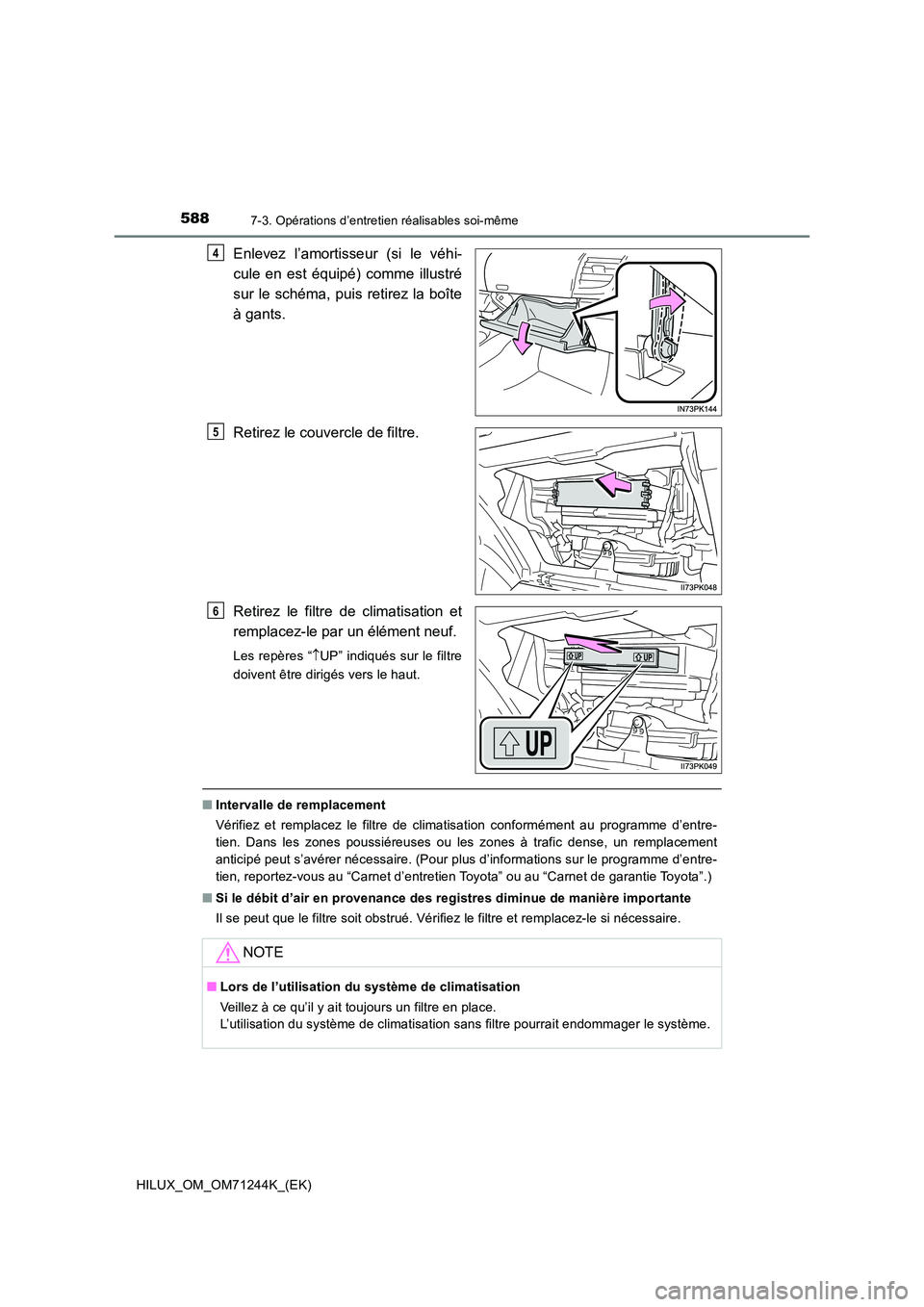

Enlevez l’amortisseur (si le véhi-
cule en est équipé) comme illustré
sur le schéma, puis retirez la boîte
à gants.
Retirez le couvercle de filtre.
Retirez le filtre de climatisation et
remplacez-le par un élément neuf.
Les repères “ UP” indiqués sur le filtre
doivent être dirigés vers le haut.
■ Intervalle de remplacement
Vérifiez et remplacez le filtre de climatisation conformément au programme d’entre-
tien. Dans les zones poussiéreuses ou les zones à trafic dense, un remplacement
anticipé peut s’avérer nécessaire. (Pour plus d’informations sur le programme d’entre-
tien, reportez-vous au “Carnet d’entretien Toyota” ou au “Carnet de garantie Toyota”.)
■ Si le débit d’air en provenance des registres diminue de manière importante
Il se peut que le filtre soit obstrué. Vérifiez le filtre et remplacez-le si nécessaire.
4
5
6
NOTE
■ Lors de l’utilisation du système de climatisation
Veillez à ce qu’il y ait toujours un filtre en place.
L’utilisation du système de climatisation sans filtre pourrait endommager le système.

5897-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71244K_(EK)
7
Entretien et soins

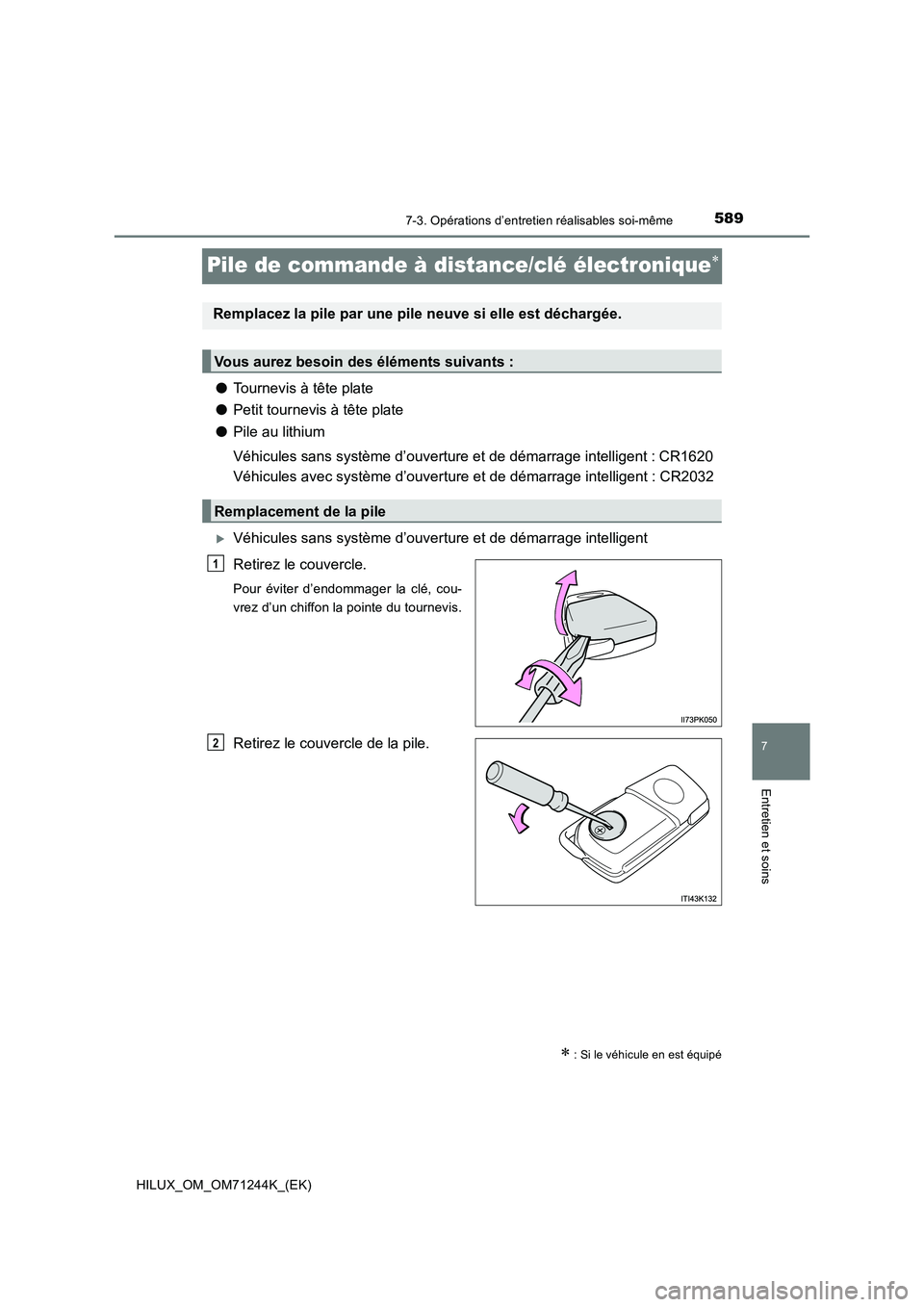

Pile de commande à distance/clé électronique
●Tournevis à tête plate
●Petit tournevis à tête plate
●Pile au lithium
Véhicules sans système d’ouverture et de démarrage intelligent : CR1620
Véhicules avec système d’ouverture et de démarrage intelligent : CR2032
Véhicules sans système d’ouverture et de démarrage intelligent
Retirez le couvercle.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
Retirez le couvercle de la pile.
 : Si le véhicule en est équipé
Remplacez la pile par une pile neuve si elle est déchargée.
Vous aurez besoin des éléments suivants :
Remplacement de la pile
1
2

5907-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71244K_(EK)

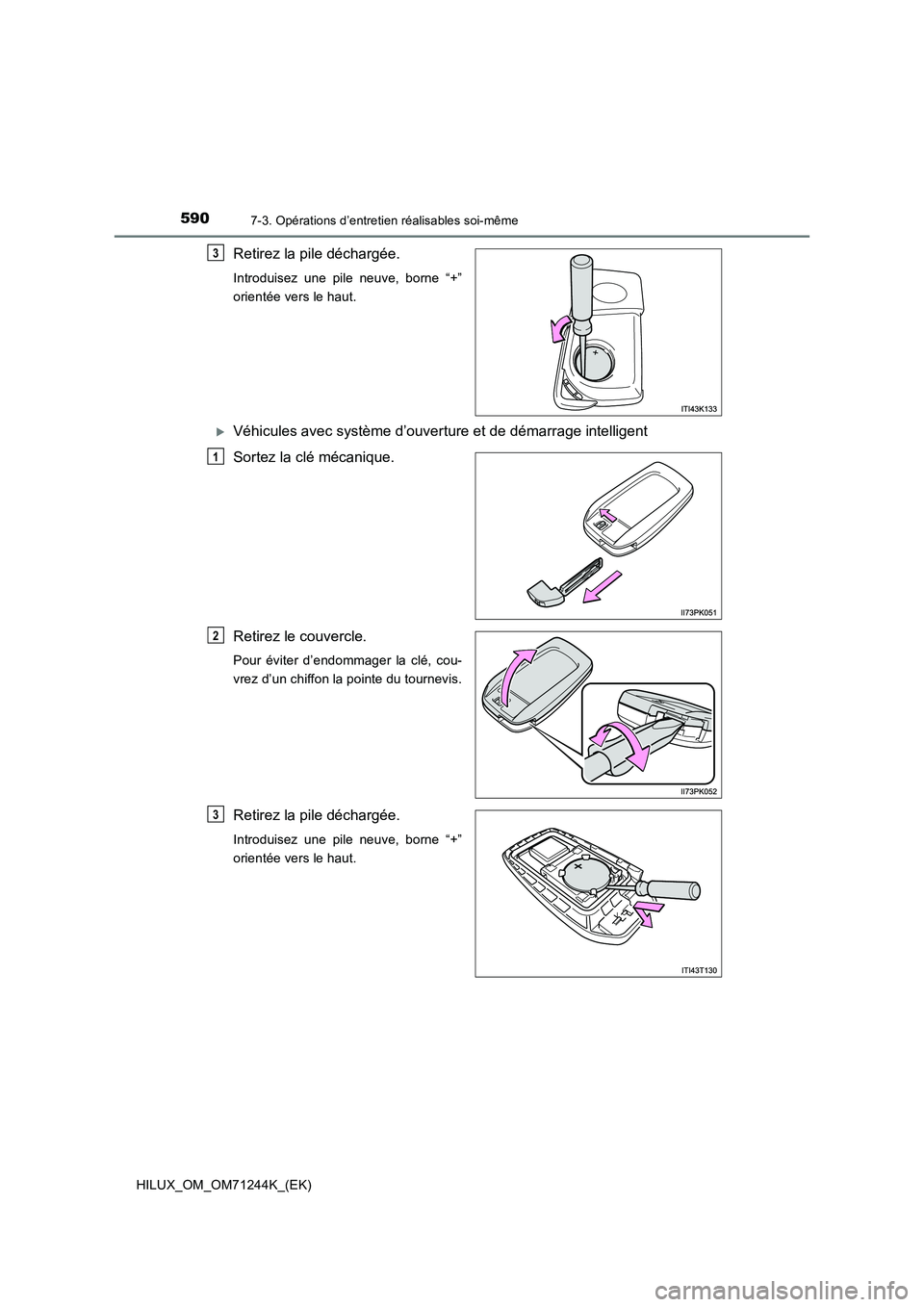

Retirez la pile déchargée.
Introduisez une pile neuve, borne “+”
orientée vers le haut.
Véhicules avec système d’ouverture et de démarrage intelligent
Sortez la clé mécanique.
Retirez le couvercle.
Pour éviter d’endommager la clé, cou-
vrez d’un chiffon la pointe du tournevis.
Retirez la pile déchargée.
Introduisez une pile neuve, borne “+”
orientée vers le haut.
3
1
2
3

5917-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71244K_(EK)
7
Entretien et soins

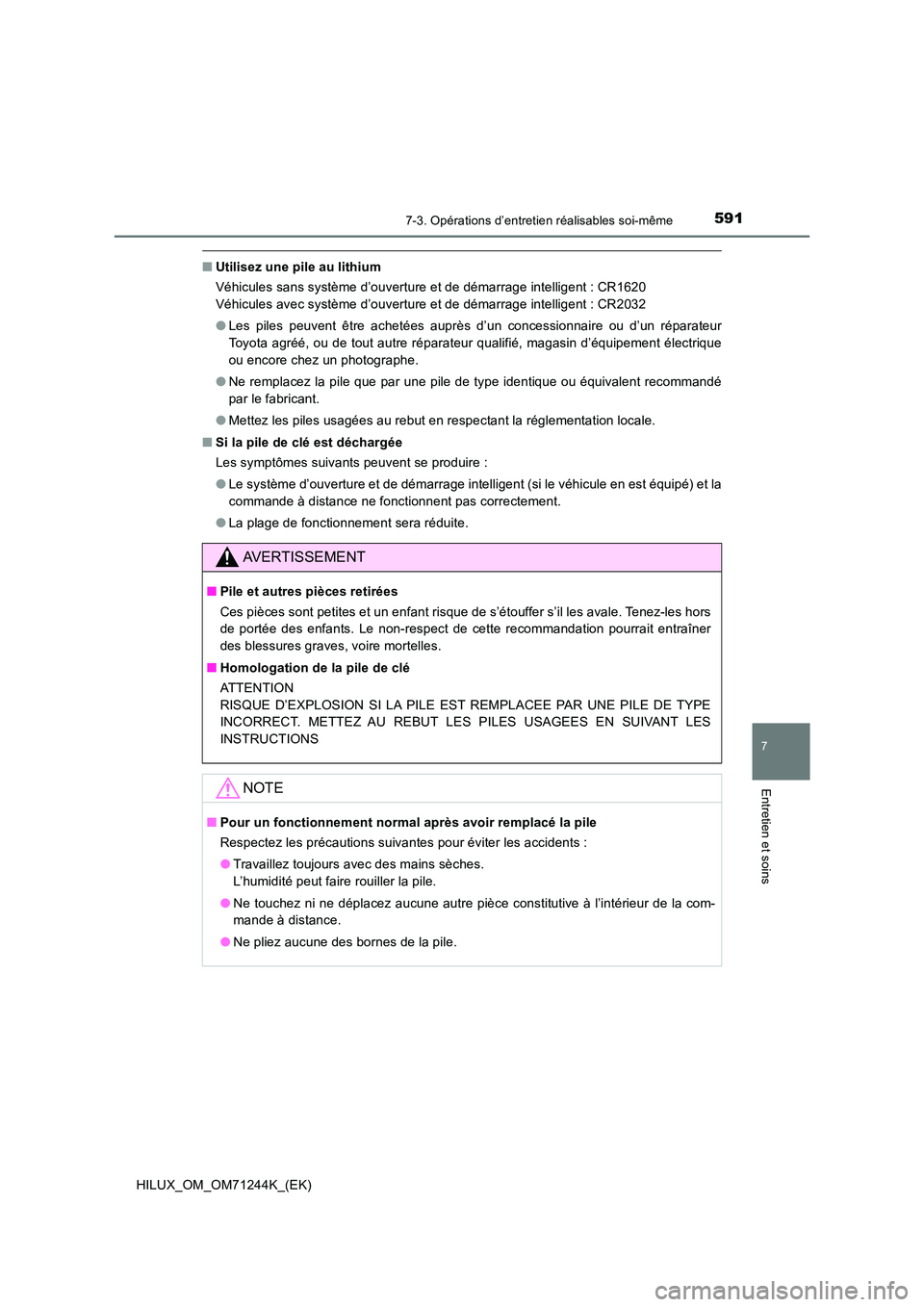

■Utilisez une pile au lithium
Véhicules sans système d’ouverture et de démarrage intelligent : CR1620
Véhicules avec système d’ouverture et de démarrage intelligent : CR2032
● Les piles peuvent être achetées auprès d’un concessionnaire ou d’un réparateur
Toyota agréé, ou de tout autre réparateur qualifié, magasin d’équipement électrique
ou encore chez un photographe.
● Ne remplacez la pile que par une pile de type identique ou équivalent recommandé
par le fabricant.
● Mettez les piles usagées au rebut en respectant la réglementation locale.
■ Si la pile de clé est déchargée
Les symptômes suivants peuvent se produire :
● Le système d’ouverture et de démarrage intelligent (si le véhicule en est équipé) et la
commande à distance ne fonctionnent pas correctement.
● La plage de fonctionnement sera réduite.
AVERTISSEMENT
■Pile et autres pièces retirées
Ces pièces sont petites et un enfant risque de s’étouffer s’il les avale. Tenez-les hors
de portée des enfants. Le non-respect de cette recommandation pourrait entraîner
des blessures graves, voire mortelles.
■ Homologation de la pile de clé
ATTENTION
RISQUE D’EXPLOSION SI LA PILE EST REMPLACEE PAR UNE PILE DE TYPE
INCORRECT. METTEZ AU REBUT LES PILES USAGEES EN SUIVANT LES
INSTRUCTIONS
NOTE
■ Pour un fonctionnement normal après avoir remplacé la pile
Respectez les précautions suivantes pour éviter les accidents :
● Travaillez toujours avec des mains sèches.
L’humidité peut faire rouiller la pile.
● Ne touchez ni ne déplacez aucune autre pièce constitutive à l’intérieur de la com-
mande à distance.
● Ne pliez aucune des bornes de la pile.

5927-3. Opérations d’entretien réalisables soi-même
HILUX_OM_OM71244K_(EK)

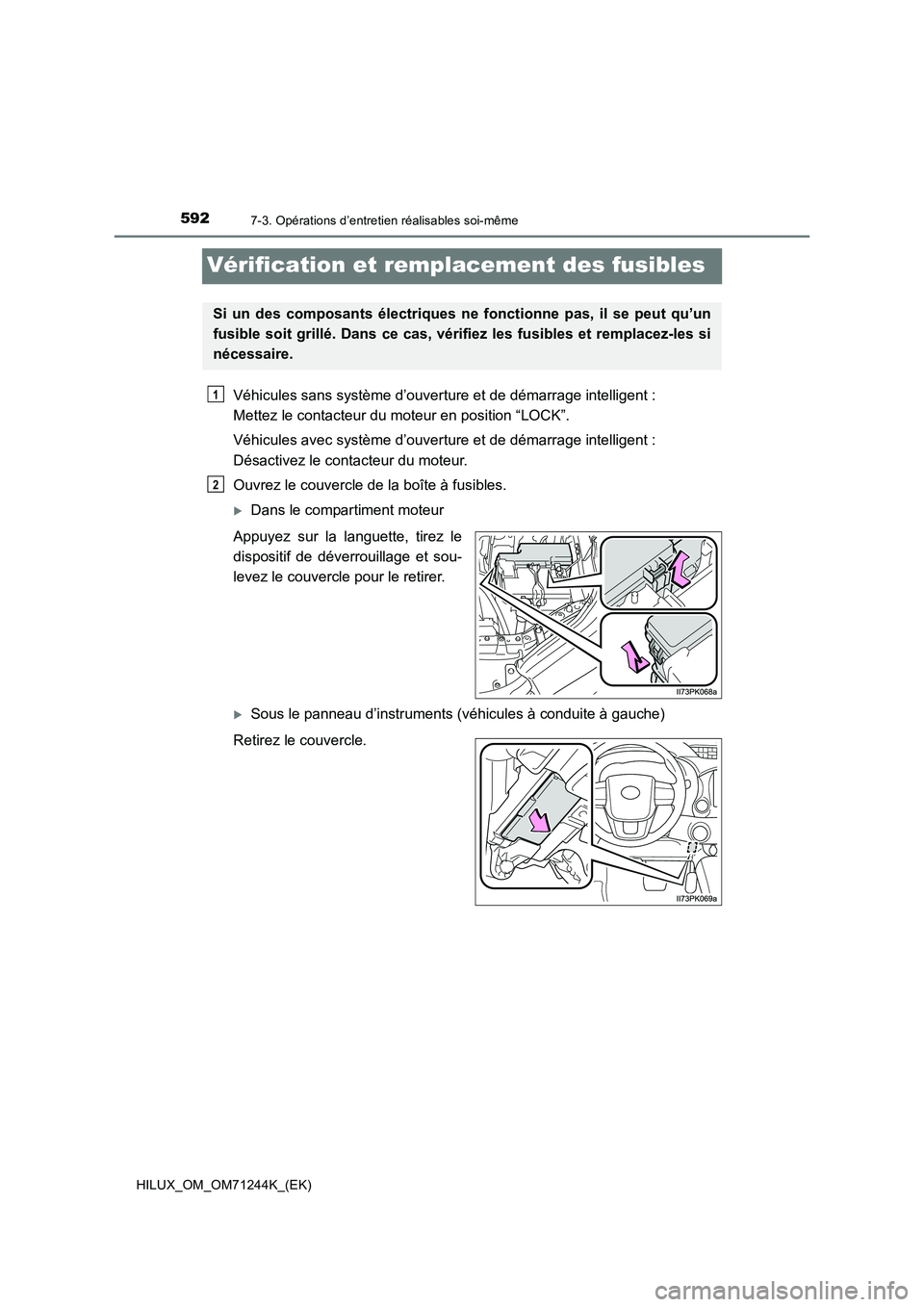

Vérification et remplacement des fusibles
Véhicules sans système d’ouverture et de démarrage intelligent :
Mettez le contacteur du moteur en position “LOCK”.
Véhicules avec système d’ouverture et de démarrage intelligent :
Désactivez le contacteur du moteur.
Ouvrez le couvercle de la boîte à fusibles.
Dans le compartiment moteur
Appuyez sur la languette, tirez le
dispositif de déverrouillage et sou-
levez le couvercle pour le retirer.
Sous le panneau d’instruments (véhicules à conduite à gauche)
Retirez le couvercle.
Si un des composants électriques ne fonctionne pas, il se peut qu’un
fusible soit grillé. Dans ce cas, vérifiez les fusibles et remplacez-les si
nécessaire.
1
2
