2017 PEUGEOT 5008 Manual del propietario (in Spanish)

255

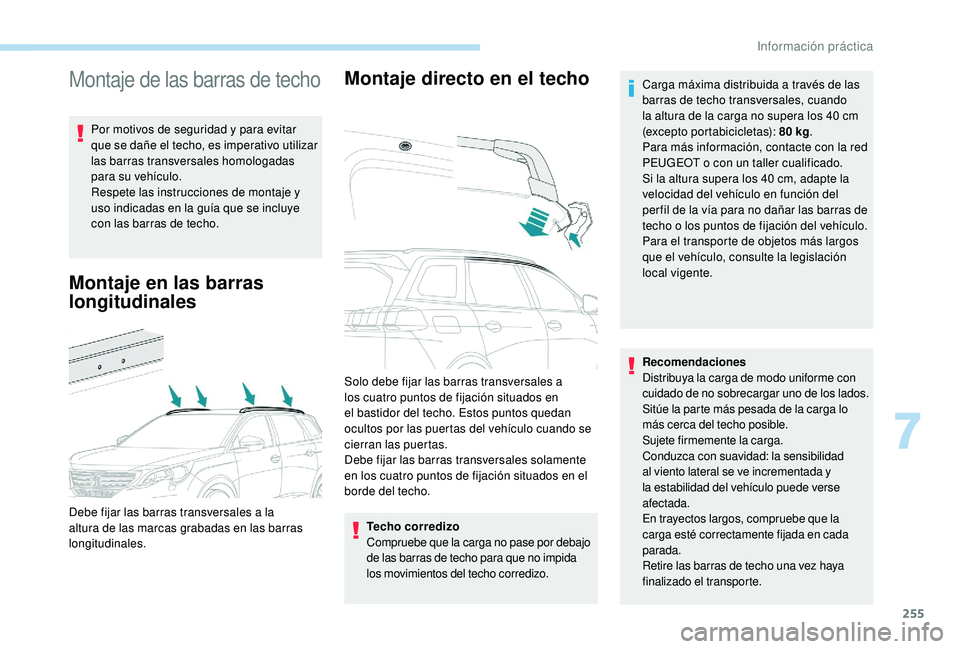

Montaje de las barras de techo
Por motivos de seguridad y para evitar
que se dañe el techo, es imperativo utilizar
las barras transversales homologadas
para su vehículo.
Respete las instrucciones de montaje y
uso indicadas en la guía que se incluye
con las barras de techo.
Montaje en las barras
longitudinalesMontaje directo en el techo
Techo corredizo
Compruebe que la carga no pase por debajo
de las barras de techo para que no impida
los movimientos del techo corredizo.
Debe fijar las barras transversales a la
altura de las marcas grabadas en las barras
longitudinales. Solo debe fijar las barras transversales a
los cuatro puntos de fijación situados en
el bastidor del techo. Estos puntos quedan
ocultos por las puertas del vehículo cuando se
cierran las puertas.
Debe fijar las barras transversales solamente
en los cuatro puntos de fijación situados en el
borde del techo.
Recomendaciones
Distribuya la carga de modo uniforme con
cuidado de no sobrecargar uno de los lados.
Sitúe la parte más pesada de la carga lo
más cerca del techo posible.
Sujete firmemente la carga.
Conduzca con suavidad: la sensibilidad
al viento lateral se ve incrementada y
la estabilidad del vehículo puede verse
afectada.
En trayectos largos, compruebe que la
carga esté correctamente fijada en cada
parada.
Retire las barras de techo una vez haya
finalizado el transporte. Carga máxima distribuida a través de las
barras de techo transversales, cuando
la altura de la carga no supera los 40 cm
(excepto portabicicletas): 80 kg
.
Para más información, contacte con la red
PEUGEOT o con un taller cualificado.
Si la altura supera los 40 cm, adapte la
velocidad del vehículo en función del
per fil de la vía para no dañar las barras de
techo o los puntos de fijación del vehículo.
Para el transporte de objetos más largos
que el vehículo, consulte la legislación
local vigente.
7
Información práctica

256

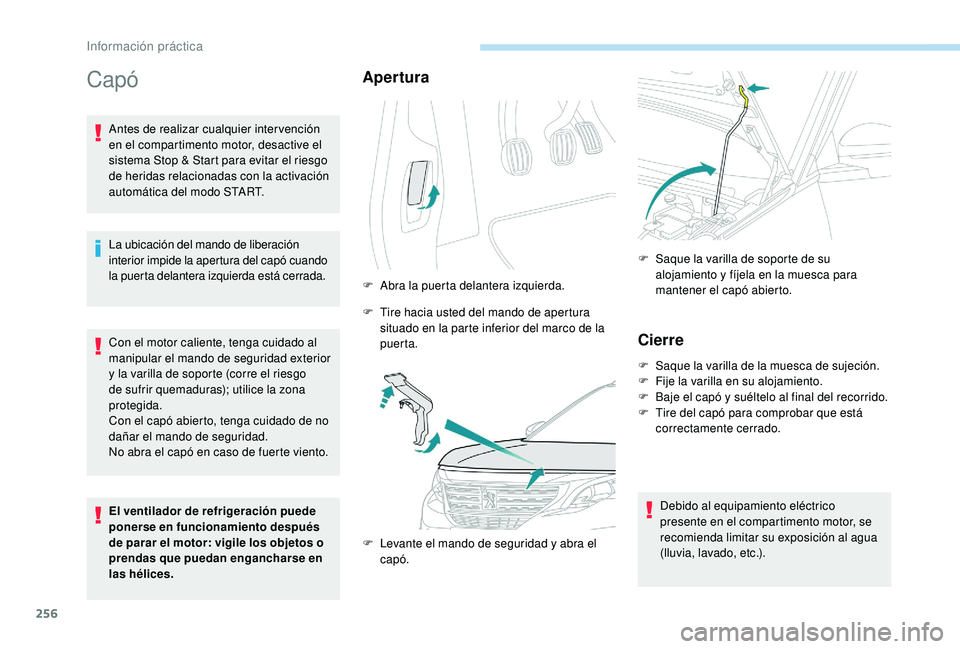

Capó
Antes de realizar cualquier intervención
en el compartimento motor, desactive el
sistema Stop & Start para evitar el riesgo
de heridas relacionadas con la activación
automática del modo START.
La ubicación del mando de liberación
interior impide la apertura del capó cuando
la puerta delantera izquierda está cerrada.
Con el motor caliente, tenga cuidado al
manipular el mando de seguridad exterior
y la varilla de soporte (corre el riesgo
de sufrir quemaduras); utilice la zona
protegida.
Con el capó abierto, tenga cuidado de no
dañar el mando de seguridad.
No abra el capó en caso de fuerte viento.
El ventilador de refrigeración puede
ponerse en funcionamiento después
de parar el motor: vigile los objetos o
prendas que puedan engancharse en
las hélices.
Apertura
F Abra la puerta delantera izquierda.
F
T
ire hacia usted del mando de apertura
situado en la parte inferior del marco de la
puerta.
F

L
evante el mando de seguridad y abra el
capó. F

S
aque la varilla de soporte de su
alojamiento y fíjela en la muesca para
mantener el capó abierto.
Cierre
F Saque la varilla de la muesca de sujeción.
F F ije la varilla en su alojamiento.
F

B
aje el capó y suéltelo al final del recorrido.
F

T
ire del capó para comprobar que está
correctamente cerrado.
Debido al equipamiento eléctrico
presente en el compartimento motor, se
recomienda limitar su exposición al agua
(lluvia, lavado, etc.).
Información práctica

257
Bajo el capó
Este ejemplo de motor se proporciona a
efectos ilustrativos solamente.
Las posiciones de los siguientes elementos
pueden variar:
-
F
iltro de aire
-

V
arilla de nivel de aceite del motor
-

T
apón del depósito de aceite del motor
-

B
omba de cebado
-
T

ornillo de desgasificación
1. Depósito del líquido de lavaparabrisas
2. Depósito del líquido de refrigeración
3. Depósito del líquido de frenos
4. Batería/fusibles
5. Punto de masa desplazado (-)
6. Caja de fusibles
7. Filtro de aire
8. Varilla de nivel de aceite del motor
9. Tapón del depósito de aceite del motor
10. Bomba de cebado
11. Tornillo de desgasificación*.
El circuito de gasoil está sometido a una
presión muy alta.
Cualquier inter vención en este circuito se
debe realizar exclusivamente en la red
PEUGEOT o en un taller cualificado.
Motor(es) de gasolina
Motor(es) Diesel
* Dependiendo del motor.
7
Información práctica

258

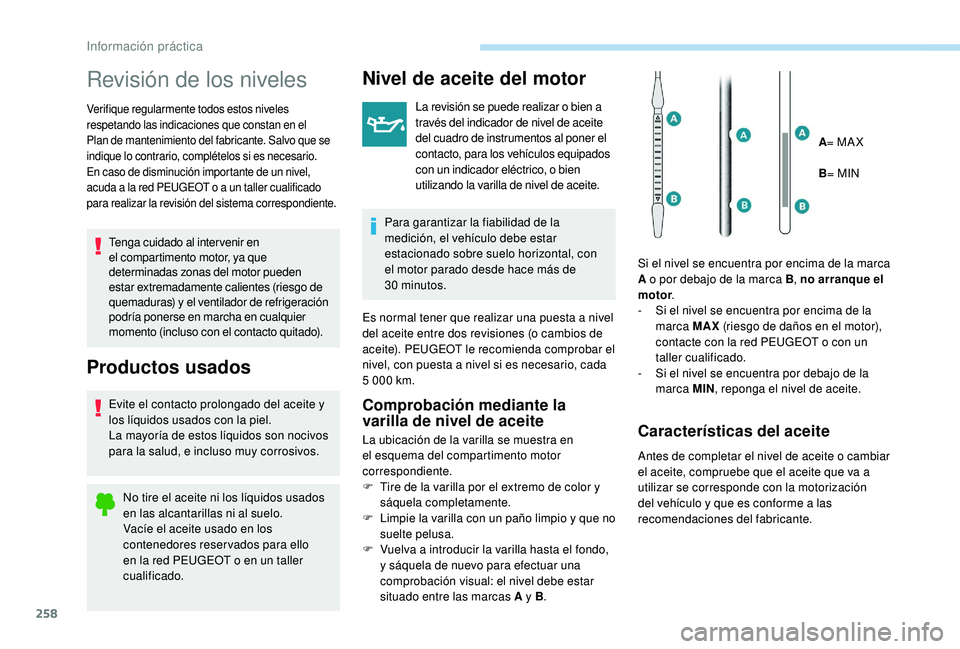

Revisión de los niveles
Verifique regularmente todos estos niveles
respetando las indicaciones que constan en el
Plan de mantenimiento del fabricante. Salvo que se
indique lo contrario, complételos si es necesario.
En caso de disminución importante de un nivel,
acuda a la red PEUGEOT o a un taller cualificado
para realizar la revisión del sistema correspondiente.
Tenga cuidado al intervenir en
el compartimento motor, ya que
determinadas zonas del motor pueden
estar extremadamente calientes (riesgo de
quemaduras) y el ventilador de refrigeración
podría ponerse en marcha en cualquier
momento (incluso con el contacto quitado).
Productos usados
Evite el contacto prolongado del aceite y
los líquidos usados con la piel.
La mayoría de estos líquidos son nocivos
para la salud, e incluso muy corrosivos.No tire el aceite ni los líquidos usados
en las alcantarillas ni al suelo.
Vacíe el aceite usado en los
contenedores reservados para ello
en la red PEUGEOT o en un taller
cualificado.
Nivel de aceite del motor
La revisión se puede realizar o bien a
través del indicador de nivel de aceite
del cuadro de instrumentos al poner el
contacto, para los vehículos equipados
con un indicador eléctrico, o bien
utilizando la varilla de nivel de aceite.
Para garantizar la fiabilidad de la
medición, el vehículo debe estar
estacionado sobre suelo horizontal, con
el motor parado desde hace más de
30


minutos.
Es normal tener que realizar una puesta a nivel
del aceite entre dos revisiones (o cambios de
aceite). PEUGEOT le recomienda comprobar el
nivel, con puesta a nivel si es necesario, cada
5 000

km.
Comprobación mediante la
varilla de nivel de aceite
La ubicación de la varilla se muestra en
el esquema del compartimento motor
correspondiente.
F
T
ire de la varilla por el extremo de color y
sáquela completamente.
F

L
impie la varilla con un paño limpio y que no
suelte pelusa.
F

V
uelva a introducir la varilla hasta el fondo,
y sáquela de nuevo para efectuar una
comprobación visual: el nivel debe estar
situado entre las marcas A y B . A
= MA X
B = MIN
Si el nivel se encuentra por encima de la marca
A o por debajo de la marca B , no arranque el
motor .
-
S
i el nivel se encuentra por encima de la
marca MAX (riesgo de daños en el motor),
contacte con la red PEUGEOT o con un
taller cualificado.
-
S
i el nivel se encuentra por debajo de la
marca MIN , reponga el nivel de aceite.Características del aceite
Antes de completar el nivel de aceite o cambiar
el aceite, compruebe que el aceite que va a
utilizar se corresponde con la motorización
del vehículo y que es conforme a las
recomendaciones del fabricante.
Información práctica

259

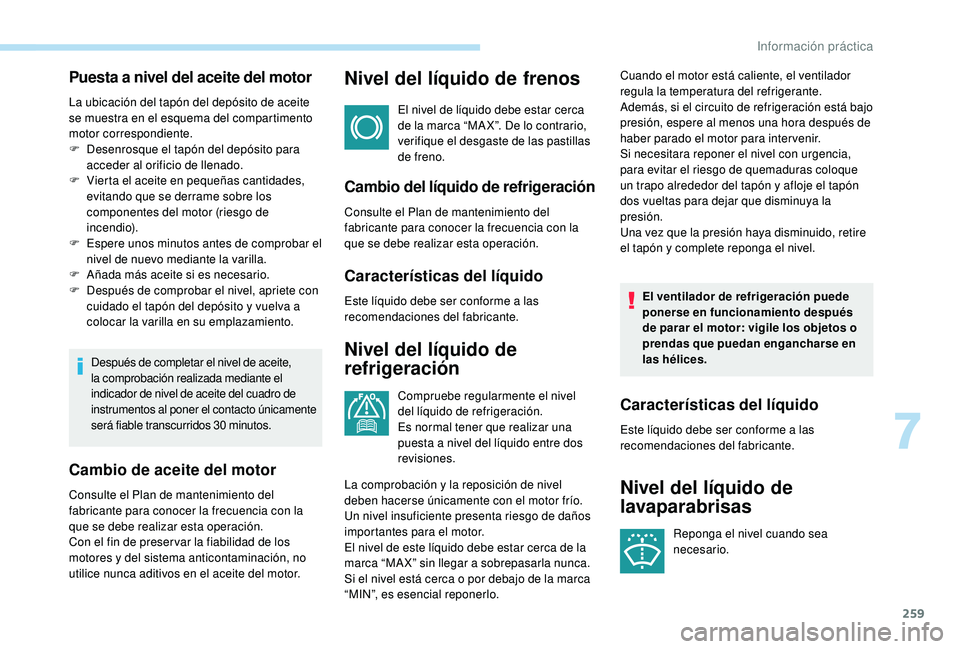

Puesta a nivel del aceite del motor
La ubicación del tapón del depósito de aceite
se muestra en el esquema del compartimento
motor correspondiente.
F
D
esenrosque el tapón del depósito para
acceder al orificio de llenado.
F

V
ierta el aceite en pequeñas cantidades,
evitando que se derrame sobre los
componentes del motor (riesgo de
incendio).
F

E
spere unos minutos antes de comprobar el
nivel de nuevo mediante la varilla.
F

A
ñada más aceite si es necesario.
F

D
espués de comprobar el nivel, apriete con
cuidado el tapón del depósito y vuelva a
colocar la varilla en su emplazamiento.
Después de completar el nivel de aceite,
la comprobación realizada mediante el
indicador de nivel de aceite del cuadro de
instrumentos al poner el contacto únicamente
será fiable transcurridos 30
minutos.
Cambio de aceite del motor
Consulte el Plan de mantenimiento del
fabricante para conocer la frecuencia con la
que se debe realizar esta operación.
Con el fin de preser var la fiabilidad de los
motores y del sistema anticontaminación, no
utilice nunca aditivos en el aceite del motor.
Nivel del líquido de frenos
El nivel de líquido debe estar cerca
de la marca “MA X”. De lo contrario,
verifique el desgaste de las pastillas
de freno.
Cambio del líquido de refrigeración
Consulte el Plan de mantenimiento del
fabricante para conocer la frecuencia con la
que se debe realizar esta operación.
Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante.
Nivel del líquido de
refrigeración
Compruebe regularmente el nivel
del líquido de refrigeración.
Es normal tener que realizar una
puesta a nivel del líquido entre dos
revisiones.
La comprobación y la reposición de nivel
deben hacerse únicamente con el motor frío.
Un nivel insuficiente presenta riesgo de daños
importantes para el motor.
El nivel de este líquido debe estar cerca de la
marca “MA X” sin llegar a sobrepasarla nunca.
Si el nivel está cerca o por debajo de la marca
“MIN”, es esencial reponerlo. Cuando el motor está caliente, el ventilador
regula la temperatura del refrigerante.
Además, si el circuito de refrigeración está bajo
presión, espere al menos una hora después de
haber parado el motor para intervenir.
Si necesitara reponer el nivel con urgencia,
para evitar el riesgo de quemaduras coloque
un trapo alrededor del tapón y afloje el tapón
dos vueltas para dejar que disminuya la
presión.
Una vez que la presión haya disminuido, retire
el tapón y complete reponga el nivel.
El ventilador de refrigeración puede
ponerse en funcionamiento después
de parar el motor: vigile los objetos o
prendas que puedan engancharse en
las hélices.Características del líquido
Este líquido debe ser conforme a las
recomendaciones del fabricante.
Nivel del líquido de
lavaparabrisas
Reponga el nivel cuando sea
necesario.
7
Información práctica

260
El líquido de lavaparabrisas se debe reponer
con una mezcla preparada para su uso.
En invierno (temperaturas bajo cero), se debe
usar un líquido con anticongelante que sea
apropiado para las condiciones en cuestión,
a fin de conser var los elementos del sistema
(bomba, depósito, conductos, etc.).
El llenado con agua pura está prohibido
en cualquier caso (riesgo de congelación,
depósitos de lodo, etc.).
Nivel de aditivo de
carburante Diesel (Diesel
con filtro de partículas)
Cuando se alcanza el nivel mínimo
del depósito de aditivo, este
testigo se enciende de manera fija,
acompañado de una señal acústica
y de un mensaje que informa de
que el nivel de aditivo del filtro de
partículas es demasiado bajo.
Puesta a nivel
La puesta a nivel de este aditivo debe
realizarse imperativamente y lo antes posible
en la red PEUGEOT o en un taller cualificado.
Nivel de AdBlue
Se emite una alerta cuando se alcanza el nivel
de la reser va.
Para evitar que el vehículo sea inmovilizado
con arreglo a la normativa, debe reponer el
nivel con AdBlue.
Para más información relativa al AdBlue
® y al
sistema SCR y, en concreto, a la reposición de
nivel, consulte el apartado correspondiente.
Características del líquidoComprobaciones
Salvo que se indique lo contrario, compruebe
estos componentes siguiendo y respetando
las indicaciones que constan en el Plan de
mantenimiento del fabricante, y en función de
la motorización.
Si lo prefiere, lleve el vehículo a la red
PEUGEOT o a un taller cualificado para
proceder a su revisión.
Batería de 12 V
La batería no requiere mantenimiento.
No obstante, compruebe regularmente
el apriete correcto de los terminales
(en las versiones sin terminales de
bloqueo rápido) y el estado de limpieza
de las conexiones.
Para más información y consejos relativos
a las inter venciones que se deben realizar
en la Batería de 12
V, consulte el apartado
correspondiente.
Las versiones equipadas con Stop & Start
incluyen una batería de ácido de plomo de
12

V con una tecnología y características
específicas.
Su sustitución se debe realizar
exclusivamente en la red PEUGEOT o en
un taller cualificado.
Información práctica

261

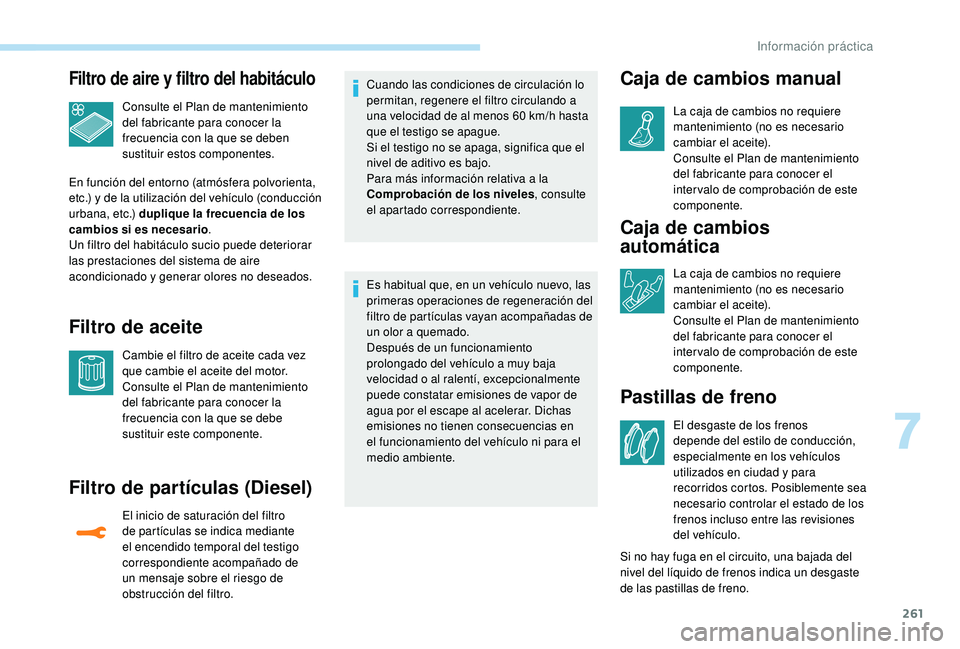

Filtro de aire y filtro del habitáculo
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se deben
sustituir estos componentes.
En función del entorno (atmósfera polvorienta,
etc.) y de la utilización del vehículo (conducción
urbana, etc.) duplique la frecuencia de los
cambios si es necesario .
Un filtro del habitáculo sucio puede deteriorar
las prestaciones del sistema de aire
acondicionado y generar olores no deseados.
Filtro de aceite
Cambie el filtro de aceite cada vez
que cambie el aceite del motor.
Consulte el Plan de mantenimiento
del fabricante para conocer la
frecuencia con la que se debe
sustituir este componente.
Filtro de partículas (Diesel)
El inicio de saturación del filtro
de partículas se indica mediante
el encendido temporal del testigo
correspondiente acompañado de
un mensaje sobre el riesgo de
obstrucción del filtro. Cuando las condiciones de circulación lo
permitan, regenere el filtro circulando a
una velocidad de al menos 60
km/h hasta
que el testigo se apague.
Si el testigo no se apaga, significa que el
nivel de aditivo es bajo.
Para más información relativa a la
Comprobación de los niveles , consulte
el apartado correspondiente.
Es habitual que, en un vehículo nuevo, las
primeras operaciones de regeneración del
filtro de partículas vayan acompañadas de
un olor a quemado.
Después de un funcionamiento
prolongado del vehículo a muy baja
velocidad o al ralentí, excepcionalmente
puede constatar emisiones de vapor de
agua por el escape al acelerar. Dichas
emisiones no tienen consecuencias en
el funcionamiento del vehículo ni para el
medio ambiente.
Caja de cambios manual
La caja de cambios no requiere
mantenimiento (no es necesario
cambiar el aceite).
Consulte el Plan de mantenimiento
del fabricante para conocer el
inter valo de comprobación de este
componente.
Caja de cambios
automática
La caja de cambios no requiere
mantenimiento (no es necesario
cambiar el aceite).
Consulte el Plan de mantenimiento
del fabricante para conocer el
inter valo de comprobación de este
componente.
Pastillas de freno
El desgaste de los frenos
depende del estilo de conducción,
especialmente en los vehículos
utilizados en ciudad y para
recorridos cortos. Posiblemente sea
necesario controlar el estado de los
frenos incluso entre las revisiones
del vehículo.
Si no hay fuga en el circuito, una bajada del
nivel del líquido de frenos indica un desgaste
de las pastillas de freno.
7
Información práctica

262

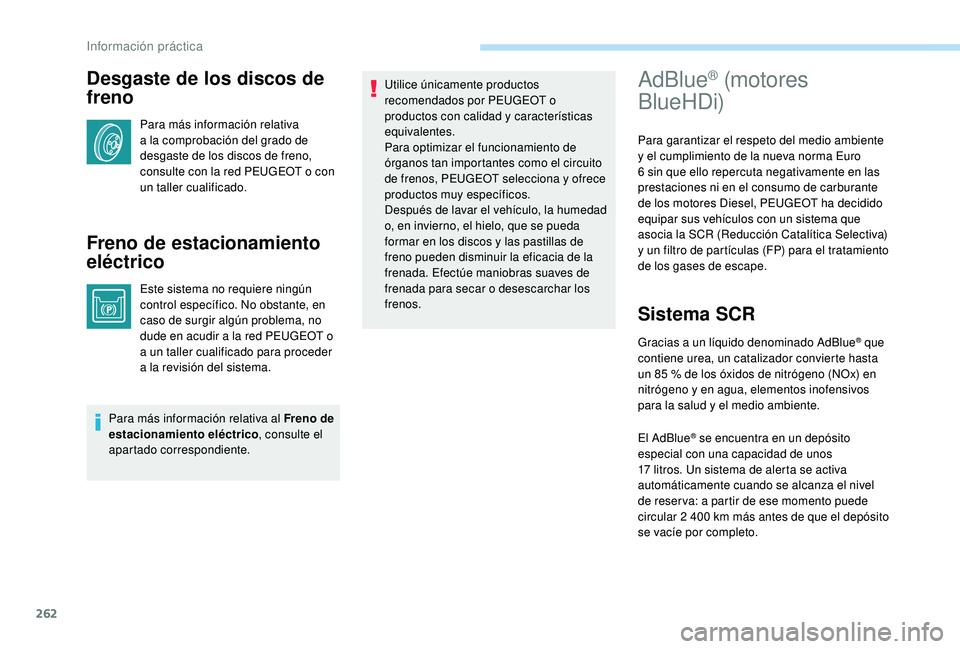

Desgaste de los discos de
freno
Para más información relativa
a la comprobación del grado de
desgaste de los discos de freno,
consulte con la red PEUGEOT o con
un taller cualificado.
Freno de estacionamiento
eléctrico
Este sistema no requiere ningún
control específico. No obstante, en
caso de surgir algún problema, no
dude en acudir a la red PEUGEOT o
a un taller cualificado para proceder
a la revisión del sistema.
Para más información relativa al Freno de
estacionamiento eléctrico , consulte el
apartado correspondiente. Utilice únicamente productos
recomendados por PEUGEOT o
productos con calidad y características
equivalentes.
Para optimizar el funcionamiento de
órganos tan importantes como el circuito
de frenos, PEUGEOT selecciona y ofrece
productos muy específicos.
Después de lavar el vehículo, la humedad
o, en invierno, el hielo, que se pueda
formar en los discos y las pastillas de
freno pueden disminuir la eficacia de la
frenada. Efectúe maniobras suaves de
frenada para secar o desescarchar los
frenos.
AdBlue® (motores
BlueHDi)
Para garantizar el respeto del medio ambiente
y el cumplimiento de la nueva norma Euro
6
sin que ello repercuta negativamente en las
prestaciones ni en el consumo de carburante
de los motores Diesel, PEUGEOT ha decidido
equipar sus vehículos con un sistema que
asocia la SCR (Reducción Catalítica Selectiva)
y un filtro de partículas (FP) para el tratamiento
de los gases de escape.
Sistema SCR
Gracias a un líquido denominado AdBlue® que
contiene urea, un catalizador convierte hasta
un 85

% de los óxidos de nitrógeno (NOx) en
nitrógeno y en agua, elementos inofensivos
para la salud y el medio ambiente.
El AdBlue
® se encuentra en un depósito
especial con una capacidad de unos
17

litros. Un sistema de alerta se activa
automáticamente cuando se alcanza el nivel
de reser va: a partir de ese momento puede
circular 2

400 km más antes de que el depósito
se vacíe por completo.
Información práctica
