2017 MAZDA MODEL MX-5 RF Ägarmanual (in Swedish)

tByte av ett hjul
VA R N I N G
Använd alltid hjul med korrekt storlek
på din bil:
Att använda ett hjul med fel storlek är
farligt. Inbromsning och väghållning
kan påverkas vilket kan leda till
förlorad kontroll eller en olycka.
VIKTIGT
Ett hjul av fel storlek kan negativt
påverka:
•Däckpassningen
•Hjul- och lagerlivslängd
•Markfrigång
•Snökedjefrigång
•Hastighetsmätarkalibrering
•Strålkastarinställning
•Stötfångarhöjd
•Däcktrycksövervakning*
OBS
•När ett hjul byts, se till att det nya är
likadant som det fabrikslevererade
med avseende på diameter, fälgbredd
och inpressning.
•Kontakta en auktoriserad
Mazda-verkstad för ytterligare
information.

Korrekt däckbalansering ger bäst
körkomfort och hjälper till att minska
slitage på slitbanan. Felbalanserade hjul
kan orsaka vibrationer och ojämnt slitage
såsom utbuktningar och platta områden.
Underhåll och skötsel
Ägarunderhåll
*Vissa modeller.6-37

Glödlampor
6
15
1316
15234
1011141012789
Underhåll och skötsel
Ägarunderhåll
6-38

Strålkastare (halvljus)
Strålkastare (helljus)
Va r s e l l j u s
Positionsljus
Blinkers fram
Sidoblinkers
Bromslampor
Bakre blinkers
Bakljus
Backljus
Bakre dimljus (vänsterstyrd modell)*
Bakre dimljus (högerstyrd modell)*
Högt monterat bromsljus
Lampa för registreringsskylt
Taklampa
Bagagerumsbelysning
Underhåll och skötsel
Ägarunderhåll
*Vissa modeller.6-39

VIKTIGT
När ett glas eller en lampa demonteras
med en flat skruvmejsel, se till att
skruvmejseln inte kommer i kontakt
med någon kabel eller karossjord. Om
skruvmejseln kommer i kontakt med en
ledare kan kortslutning uppstå.
OBS
•För att byta lampan, kontakta en
expertreparatör. Vi rekommenderar
en auktoriserad Mazda-reparatör.
•Använd skyddskåpan och kartongen
till utbyteslampan för att slänga den
gamla lampan oåtkomligt för barn.
tByte av exteriörlampor
Strålkastare, varselljus (LED-typ),
positionsljus, högt monterat bromljus,
bromsljus, bakljus
LED-lampan kan inte bytas ut separat
eftersom det är en integrerad enhet.
LED-lampan måste bytas tillsammans med
hela enheten. När det är dags för byte bör
du anlita en kunnig reparatör. Vi
rekommenderar en auktoriserad
Mazda-verkstad.
Varselljus (glödlampa)
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Dra i mitten på varje plasthållare och
ta loss hållarna.
Borttagning
Montering
3. Lossa skruven genom att vrida den
motsols, ta bort den, och vik sedan
undan stänkskyddet en aning.
4. Vrid lamphållaren och lampan moturs
och ta ur den.
5. Lossa lampan från lamphållaren.
6. Montera den nya lampan i omvänd
ordning mot demonteringen.
Underhåll och skötsel
Ägarunderhåll
6-40

Blinkers fram
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Om du byter lampa i höger
strålkastarenhet, starta motorn och vrid
ratten så långt det går åt höger och
stäng sedan av motorn. Om du byter
lampa i vänster strålkastarenhet, vrid
ratten åt vänster.
3. Dra i mitten på varje plasthållare och
ta loss hållarna, dra sedan stänkskyddet
något bakåt.

Borttagning
Montering
4. Koppla loss kontakten från lampan
genom att trycka på fliken som sitter
på kontakten och sedan dra kontakten
bakåt.
5. Vrid lamphållaren och lampan moturs
och ta ur den.
6. Lossa lampan från lamphållaren.

7. Montera den nya lampan i omvänd
ordning mot demonteringen.
Sidoblinkers
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Om du byter lampa i höger
strålkastarenhet, starta motorn och vrid
ratten så långt det går åt höger och
stäng sedan av motorn. Om du byter
lampa i vänster strålkastarenhet, vrid
ratten åt vänster.
3. Dra i mitten på varje plasthållare och
ta loss hållarna, dra sedan stänkskyddet
något bakåt.
Borttagning
Montering
Underhåll och skötsel
Ägarunderhåll
6-41

4. Ta bort enheten genom att trycka på
fliken på enheten och sedan dra
enheten framåt.

5. Koppla loss elkontakten från enheten
genom att dra den bakåt.

6. Montera den nya körriktningsvisaren i
omvänd ordning mot demonteringen.
Bakre blinkers
1. Se till att tändningen och
strålkastaromkopplaren är avslagna.
2. Dra i mitten på varje plasthållare och
ta loss hållarna och bagageluckans
bakre beklädnad.

Borttagning
Montering
3. Koppla loss kontakten från lampan
genom att trycka på fliken som sitter
på kontakten och sedan dra kontakten
nedåt.

Underhåll och skötsel
Ägarunderhåll
6-42

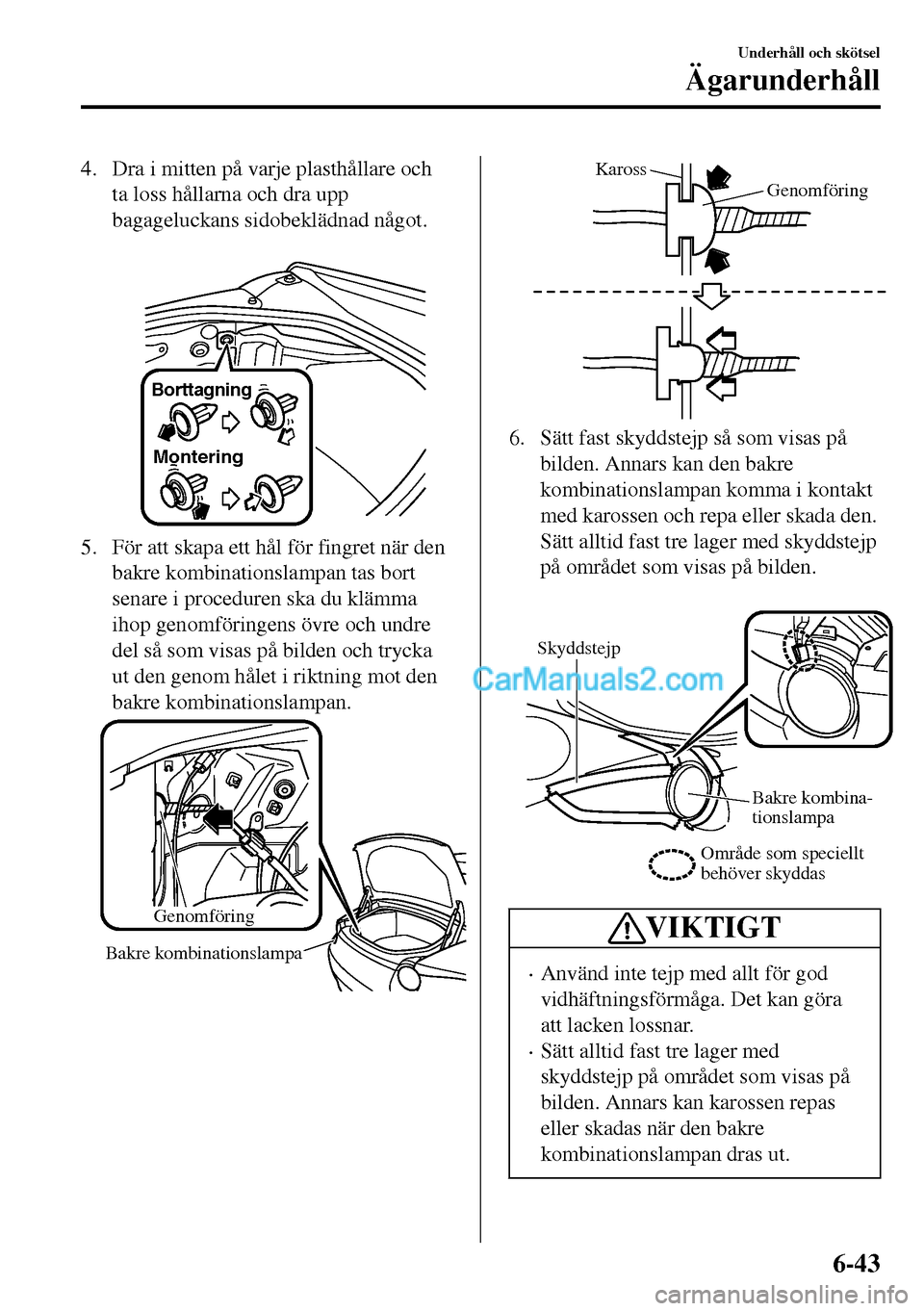

4. Dra i mitten på varje plasthållare och
ta loss hållarna och dra upp
bagageluckans sidobeklädnad något.

Borttagning
Montering
5. För att skapa ett hål för fingret när den
bakre kombinationslampan tas bort
senare i proceduren ska du klämma
ihop genomföringens övre och undre
del så som visas på bilden och trycka
ut den genom hålet i riktning mot den
bakre kombinationslampan.
Genomföring
Bakre kombinationslampa
Genomföring Kaross
6. Sätt fast skyddstejp så som visas på
bilden. Annars kan den bakre
kombinationslampan komma i kontakt
med karossen och repa eller skada den.
Sätt alltid fast tre lager med skyddstejp
på området som visas på bilden.

Skyddstejp
Bakre kombina-
tionslampa
Område som speciellt
behöver skyddas
VIKTIGT
•Använd inte tejp med allt för god
vidhäftningsförmåga. Det kan göra
att lacken lossnar.
•Sätt alltid fast tre lager med
skyddstejp på området som visas på
bilden. Annars kan karossen repas
eller skadas när den bakre
kombinationslampan dras ut.
Underhåll och skötsel
Ägarunderhåll
6-43

7. Ta bort skruven och muttern.

8. Ta bort den bakre kombinationslampan
genom att föra in ett finger från
bagageutrymmets insida i hålet där
genomföringen togs bort i steg 5 och
tryck på den bakre
kombinationslampan samtidigt som du
håller fast i lampans lins (den runda
delen) med handen tills haken lossnar
från klämman.

Bakre kombinationslampa Krok
Genomföringens
monteringshål
9. Dra ut den bakre kombinationslampan
i pilens riktning och ta bort den när
haken har kopplats bort.

Genomföringens monteringshål Klämma
KrokBakre kombina-
tionslampa
VIKTIGT
Dra ut den bakre kombinationslampan
försiktigt.
Ledningsdragningen kan skadas om du
drar ut den bakre kombinationslampan
med kraft.
10. Vrid lamphållaren och lampan moturs
och ta ur den.
11. Lossa lampan från lamphållaren.

12. Montera den nya lampan i omvänd
ordning mot demonteringen.
