2017 MAZDA MODEL MX-5 RF Ägarmanual (in Swedish)

OBS
•Öppna fönstren helt eller öppna
dörrarna om elfönsterhissarna inte
sänks ned automatiskt.
•För att fälla upp suffletten sittande i
bilen kan suffletthandtagen greppas.

Suffletthandtag
5. Sätt dig i bilen och fatta tag i
sufflettens handtag och dra suffletten
mot vindrutan.
Se till att låsbygeln går in i sin
förankring, fäll fram taklåset långsamt
och tryck sedan upp taklåset så att ett
låsljud hörs.

Suffletthandtag
Låsbygel Förankring
VIKTIGT
•Kör inte bilen med suffletten olåst
eftersom det kan skada suffletten.
Om den röda indikeringen är synlig
på upplåsningsknappen betyder det
att suffletten inte är ordentligt låst.
Kontrollera att den röda indikeringen
inte är synlig efter det att suffletten är
låst.

Låst läge
Upplåst läge
Röd indikering
•Spola inte vatten direkt i det område
där fönster och sufflett möts. Vatten
kan tränga in i bilen.
Se Skötsel av sufflett på sidan 6-57.
OBS
•Suffletten kan krympa om den legat
nerfälld under en längre tid. Det kan
därför vara svårt att få sufflettens
låsklackar att greppa i taklåset om
den har krympt.
•Kontrollera att suffletten är fastlåst
genom att trycka uppåt på den. Om
den fortfarande känns lös (slamrar)
när den har låsts av taklåset bör du
låta en kunnig reparatör kontrollera
den, vi rekommenderar en
auktoriserad Mazda-reparatör.
Innan du kör
Sufflett
3-37

Sufflett (fällbart tak)
Det fällbara taket öppnas och stängs elektriskt med knappar inuti bilen. Vid öppning och
stängning kommer taket och fönsterrutorna att drivas tillsammans. Den främre delen av
taket förvaras i förvaringsutrymmet under den bakre delen av taket.
Främre tak
Bakre tak
Öppna
Stäng
Innan du kör
Sufflett (fällbart tak)
3-38

tFörsiktighetsåtgärder för det fällbara taket
VARNING
Kontrollera alltid att ingen befinner sig i närheten av bilen innan taket fälls upp eller
ned:
Om taket manövreras oavsiktligt kan det ge upphov till en olycka och allvarliga
personskador om någon fastnar i mekanismen.
Sitt i sätet med säkerhetsbältet fastspänt när bilen är i rörelse:
Att stå i bilen, sitta på det bakre taket eller på mittkonsolen medan bilen är i rörelse är
farligt. Under en plötslig manöver eller vid en kollision är det stor risk att man skadas
allvarligt eller dödas.
Håll händerna och fingrarna borta från fästmekanismerna när taket fälls upp eller
ner:
Det kan vara farligt att hålla händer och fingrar i närheten av hardtopens mekanism.
Din hand eller dina fingrar kan komma i kläm och skadas av hardtopens mekanism.
VIKTIGT
•Var försiktig så att du inte slår huvudet eller någon annan kroppsdel på hörnet av
vindrutan om du stiger in eller ut ur bilen när taket är öppet. Det kan leda till skador.
•Kör inte med taket delvis öppet eftersom det kan skada taket eller orsaka en oväntad
olycka.
•Låt inte barn leka med knappen för öppning/stängning av taket.
•Placera inte föremål eller last i närheten av det bakre taket, bakrutan eller framtakets
förvaringsutrymme. Till och med små föremål kan ge upphov till en störning och
påföljande skada.
•Ta bort löv som samlats på och runt taket. Om löv inte avlägsnas finns det risk för att
de blockerar dräneringen.
•Innan taket öppnas ska du se till att bakrutans avimmare (defroster) är avstängd.
Annars kan värmen som skapas av bakrutans avimmare skada taket och
inredningsmaterialet.
•Vid öppning och stängning av taket ska du kontrollera att det inte finns några hinder
ovanför taket (cirka 1,6 m ovan marken) så att taket eller hindret inte skadas.
•Belasta inte fram- eller baktaket när taket öppnas eller stängs. Skador kan uppstå på
takets mekanism.
•Spruta inte vatten direkt i det område där rutan och taket möts när du tvättar bort smuts
från taket. Vatten kan tränga in i bilen.
Se Underhåll av fällbart tak på sidan 6-59.
Innan du kör
Sufflett (fällbart tak)
3-39

•Öppna och stäng taket med bilen säkert parkerad på en hård och plan yta där bilen inte
hindrar annan trafik. Om taket öppnas eller stängs i en backe eller ett gupp, kan
mekanismen för öppning/stängning av taket skadas.
•Tvätta inte bilen i en automatisk tvätthall eftersom det kan skada taket.
•Försök inte tvinga taket upp eller ned när omgivningstemperaturen är låg om taket och
det omgivande området är fruset, det kan skada taket.
•Om taket öppnas när det är blött kan vatten droppa ned i passagerarutrymmet.
•Undvik att fälla ned eller upp taket om det blåser mycket eftersom vinden kan skada
taket.
OBS
•Se till att inga lösa föremål i bilen kan blåsa bort när taket fälls ned.
•Stuva undan alla lösa föremål i bilen om du kör med taket nedfällt.
•Fäll upp taket och lås båda dörrarna om du lämnar bilen för att förhindra stöld och
vandalism samt för att se till att passagerarutrymmet är torrt om det börjar regna.
•Elfönsterhissarna sänks automatiskt i samband med att taket fälls upp eller ned. Det
underlättar manövreringen och innebär inte att det är ett problem.
Elfönsterhissarna sänks inte automatiskt om batteriet har kopplats loss för service på
bilen eller av någon annan anledning. Återställ elfönsterhissarnas automatiska
öppnings-/stängningsfunktion om de inte sänks.
Se Manövrering av elfönsterhissar på sidan 3-30.
•Vindavvisaren reducerar draget som kommer in bakifrån i kupén vid körning med taket
nedfällt.
Se Vindavvisare på sidan 5-121.
Innan du kör
Sufflett (fällbart tak)
3-40

tDriftindikering
Indikeringslampa
När den är tänd
Detta anger att taket bara är delvis öppet.
När den blinkar
Detta indikerar att taket håller på att öppnas/stängas. (När knappen trycks in)
När den är släckt
Detta indikerar att taket är helt öppet/stängt.
OBS
Om indikeringslampan blinkar snabbt kan det innebära ett systemfel. Kontakta en
auktoriserad Mazda-verkstad.
Innan du kör
Sufflett (fällbart tak)
3-41

Takets display
Takets driftstatus anges på multiinformationsdisplayen.
Tabellen nedan visar exempel på displayen när taket öppnas:
Funktion Takets status Visning
Före användning Tak stängt
Under användningBakre tak har öppnatsBakre tak har öppnats
Främre tak har öpp-
nats
Bakre tak har öppnats
Främre tak har förva-
rats
Åtgärden är klar Bakre tak har stängts
Innan du kör
Sufflett (fällbart tak)
3-42

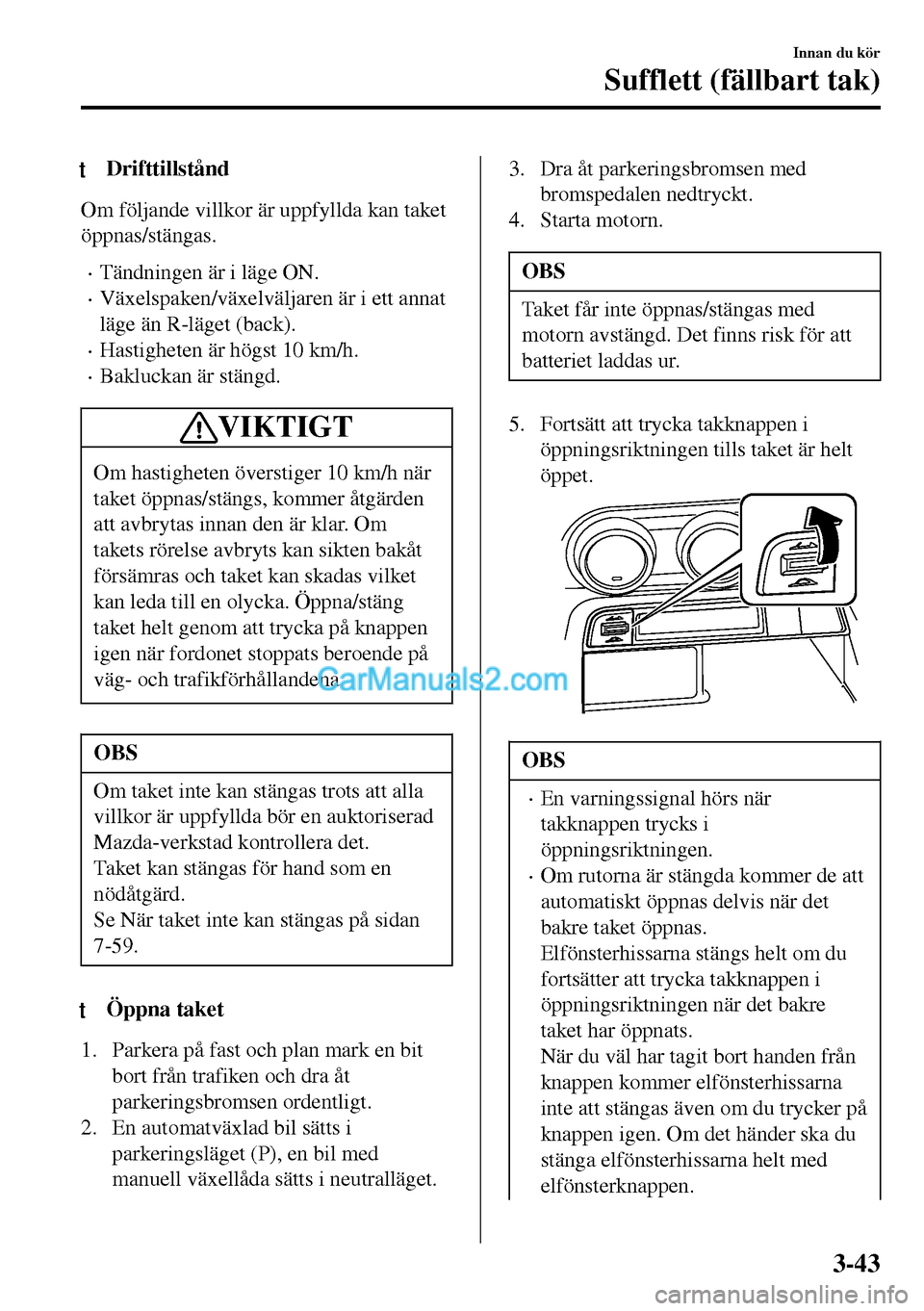

tDrifttillstånd
Om följande villkor är uppfyllda kan taket
öppnas/stängas.
•Tändningen är i läge ON.
•Växelspaken/växelväljaren är i ett annat
läge än R-läget (back).
•Hastigheten är högst 10 km/h.
•Bakluckan är stängd.
VIKTIGT
Om hastigheten överstiger 10 km/h när
taket öppnas/stängs, kommer åtgärden
att avbrytas innan den är klar. Om
takets rörelse avbryts kan sikten bakåt
försämras och taket kan skadas vilket
kan leda till en olycka. Öppna/stäng
taket helt genom att trycka på knappen
igen när fordonet stoppats beroende på
väg- och trafikförhållandena.
OBS
Om taket inte kan stängas trots att alla
villkor är uppfyllda bör en auktoriserad
Mazda-verkstad kontrollera det.
Taket kan stängas för hand som en
nödåtgärd.
Se När taket inte kan stängas på sidan
7-59.
tÖppna taket
1. Parkera på fast och plan mark en bit
bort från trafiken och dra åt
parkeringsbromsen ordentligt.
2. En automatväxlad bil sätts i
parkeringsläget (P), en bil med
manuell växellåda sätts i neutralläget.
3. Dra åt parkeringsbromsen med
bromspedalen nedtryckt.
4. Starta motorn.
OBS
Taket får inte öppnas/stängas med
motorn avstängd. Det finns risk för att
batteriet laddas ur.
5. Fortsätt att trycka takknappen i
öppningsriktningen tills taket är helt
öppet.
OBS
•En varningssignal hörs när
takknappen trycks i
öppningsriktningen.
•Om rutorna är stängda kommer de att
automatiskt öppnas delvis när det
bakre taket öppnas.
Elfönsterhissarna stängs helt om du
fortsätter att trycka takknappen i
öppningsriktningen när det bakre
taket har öppnats.
När du väl har tagit bort handen från
knappen kommer elfönsterhissarna
inte att stängas även om du trycker på
knappen igen. Om det händer ska du
stänga elfönsterhissarna helt med
elfönsterknappen.
Innan du kör
Sufflett (fällbart tak)
3-43

•Taket öppnas och indikeringslampan
blinkar när takknappen trycks i
öppningsriktningen.
•Öppningen av taket avbryts om
knappen släpps. Om knappen trycks i
öppningsriktningen igen fortsätter
öppningen.
•När rörelsen är fullbordad hörs en
pipsignal och indikeringslampan
slocknar.
•När taket är halvöppet kommer
framtaket att öppnas efter det att det
bakre taket har öppnats helt.
tStänga taket
1. Parkera på fast och plan mark en bit
bort från trafiken och dra åt
parkeringsbromsen ordentligt.
2. En automatväxlad bil sätts i
parkeringsläget (P), en bil med
manuell växellåda sätts i neutralläget.
3. Dra åt parkeringsbromsen med
bromspedalen nedtryckt.
4. Starta motorn.
OBS
Taket får inte öppnas/stängas med
motorn avstängd. Det finns risk för att
batteriet laddas ur.
5. Skjut sätena en aning bakåt om de är i
läget längst fram.
6. Fortsätt att trycka takknappen i
stängningsriktningen tills det bakre
taket är helt stängt.
OBS
•En varningssignal hörs när
takknappen trycks i
stängningsriktningen.
•Om rutorna är stängda kommer de att
automatiskt öppnas delvis när det
bakre taket öppnas.
Elfönsterhissarna stängs helt om du
fortsätter att trycka takknappen i
stängningsriktningen när det bakre
taket har stängts.
När du väl har tagit bort handen från
knappen kommer elfönsterhissarna
inte att stängas även om du trycker på
knappen igen. Om det händer ska du
stänga elfönsterhissarna helt med
elfönsterknappen.
•Taket stängs och indikeringslampan
blinkar när takknappen trycks i
stängningsriktningen.
•Stängningen av taket avbryts om
knappen släpps. Om knappen trycks
in igen i stängningsriktningen
fortsätter stängningen.
•När rörelsen är fullbordad hörs en
pipsignal och indikeringslampan
slocknar.
Innan du kör
Sufflett (fällbart tak)
3-44
