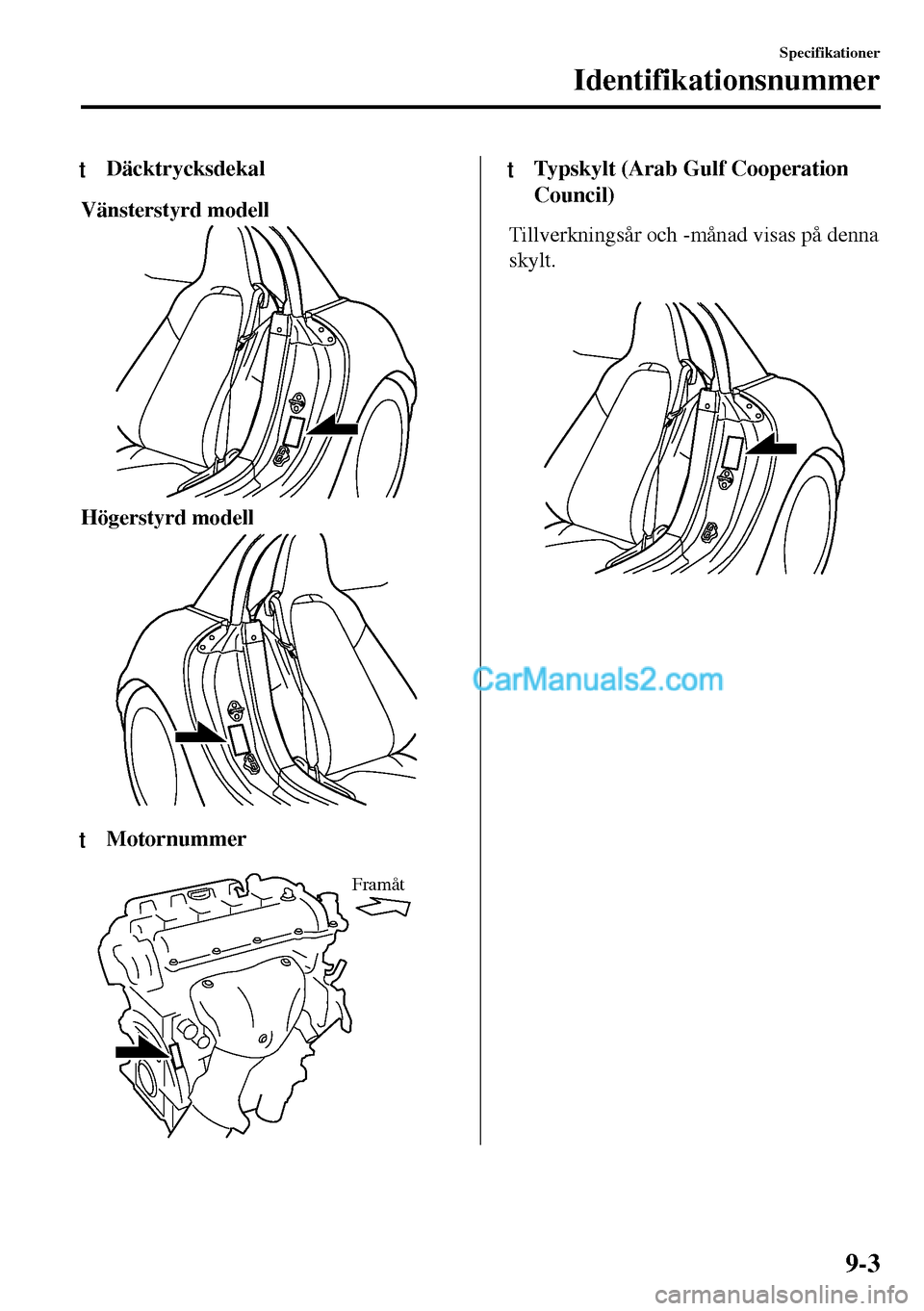

tDäcktrycksdekal
Vänsterstyrd modell
Högerstyrd modell
ttMotornummer
Framåt
ttTypskylt (Arab Gulf Cooperation
Council)
Tillverkningsår och -månad visas på denna
skylt.

Specifikationer
Identifikationsnummer
9-3

Specifikationer
tMotor
ArtikelSpecifikation
SKYACTIV-G 1.5 SKYACTIV-G 2.0
Typ DOHC-16V radmotor, 4 cylindrar
Cylinderdiameter × slag-
längd74,5 × 85,8 mm 83,5 × 91,2 mm
Volym 1 496 ml 1 998 ml
Kompressionsförhållande 13,0

Arab Gulf Cooperation Council
ArtikelSpecifikation
Modell med sufflett Modell med fällbart tak
Max. motoreffekt/varvtal 118 kW 6 000 varv/min 118 kW 6 000 varv/min
Max. motormoment/varvtal 200 N/4 600 rpm 200 N/4 600 rpm
Maximal hastighet 198 km/h 194 km/h
tElsystem
Artikel Klassifikation
BatteriN-55 (S)
*1
12V-45Ah/20HR*2
Tändstiftsnummer
Mazda original tändstift*3PE5R-18-110 eller PE5S-18-110
*1 N-55 (S) är konstruerad för i-stop-system (FOR STOP & START)/i-ELOOP-system. Endast N-55 (S) ska
användas för att säkerställa korrekt funktion för i-stop-systemet (FOR STOP & START)/i-ELOOP-systemet.
Anlita en kunnig reparatör. Vi rekommenderar en auktoriserad Mazda-verkstad.
*2 Ej för i-stop-system/i-ELOOP-system.*3 Tändstiften ger SKYACTIV-G dess optimala prestanda. Anlita en kunnig reparatör. Vi rekommenderar en
auktoriserad Mazda-verkstad.
VIKTIGT
Använd inte stålborste till att rengöra iridiumtändstift. Det skadar den fina ytan av
iridium och platina på tändstiftet.
Specifikationer
Specifikationer
9-4

tSmörjmedelskvalitet
SmörjmedelKlassifikation
Europa Utom Europa
Motorolja
*1
Rekommenderade oljor*2Oljekvalitet
Mazda Original Oil Supra 0W-20
API SG/SH/SJ/SL/SM/SN eller
ILSAC GF-II/GF-III/GF-IV/GF-V Mazda Original Oil Ultra 5W-30
Alternativ oljekvalitet
*3
API SL/SM/SN eller
ACEA A3/A50W-20
5W-30
Kylarvätska FL-22 typ
Manuell transmissionsolja
Mazda Original Long Life Gear Oil IS
*4
Olja i automatväxellåda JWS3309
Olja i den bakre differentialen Mazda Long Life Hypoid Gear Oil SG1
Broms/kopplingsvätska SAE J1703 eller FMVSS116 DOT-3 eller DOT-4
*1 Se Rekommenderad olja på sidan 6-18.
Använd inte oljor som inte uppfyller de ovan angivna specifikationerna eller kraven. Användning av olämplig
olja kan leda till motorskada som inte täcks av Mazdas garanti.
*2 Mazda Original Oils är speciellt utformade/testade för respektive motor. För optimala prestanda
rekommenderar vi att man alltid använder Mazda Original Oil.
*3 Om du inte kan hitta en Mazda Original Oil, får alternativa oljor som uppfyller de angivna specifikationerna
också användas.
*4 Mazda Original Long Life Gear Oil IS är en överlägsen olja för optimal växlingskänsla. Det rekommenderas
att använda Mazda Original Long Life Gear Oil IS.
Om Mazda Original Long Life Gear Oil IS inte kan anskaffas, kan standardolja (API Service GL-4 (SAE
75W-90)) användas. Emellertid kan växling vid mycket låga temperaturer vara svårt.
Specifikationer
Specifikationer
9-5

tKapaciteter
(ungefärlig volym)
Artikel Kapacitet
MotoroljaMed oljefilterbyte 4,3 l
Utan oljefilterbyte 4,1 l
Kylarväts-
kaSKYACTIV-G 1.5Vänsterstyrd modell 5,6 l
Högerstyrd modell 5,8 l
SKYACTIV-G 2.0Manuell växellådaVänsterstyrd modell 6,0 l
Högerstyrd modell 6,2 l
AutomatväxellådaSaudiarabien 6,2 l
Högerstyrd modell 6,0 l
Andra lägen 5,9 l
Manuell transmissionsolja 2,0 l
Olja i automatväxellåda 7,2 l
Olja i den bakre differentialen 0,6 l
Bränsletank45,0 l
Kontrollera oljan och andra vätskenivåer med en oljesticka eller mätare.
tDimensioner
ArtikelBilspecifikation
Modell med sufflett Modell med fällbart tak
Total längd 3 915 mm 3 915 mm
Total bredd 1 735 mm 1 735 mm
Total höjdBil med 16-tums fälg 1 225 mm 1 230 mm
Bil med 17-tums fälg 1 230 mm 1 235 mm
Överhäng fram 1 495 mm 1 495 mm
Överhäng bak 1 505 mm 1 505 mm
Hjulbas 2 310 mm 2 310 mm
Specifikationer
Specifikationer
9-6

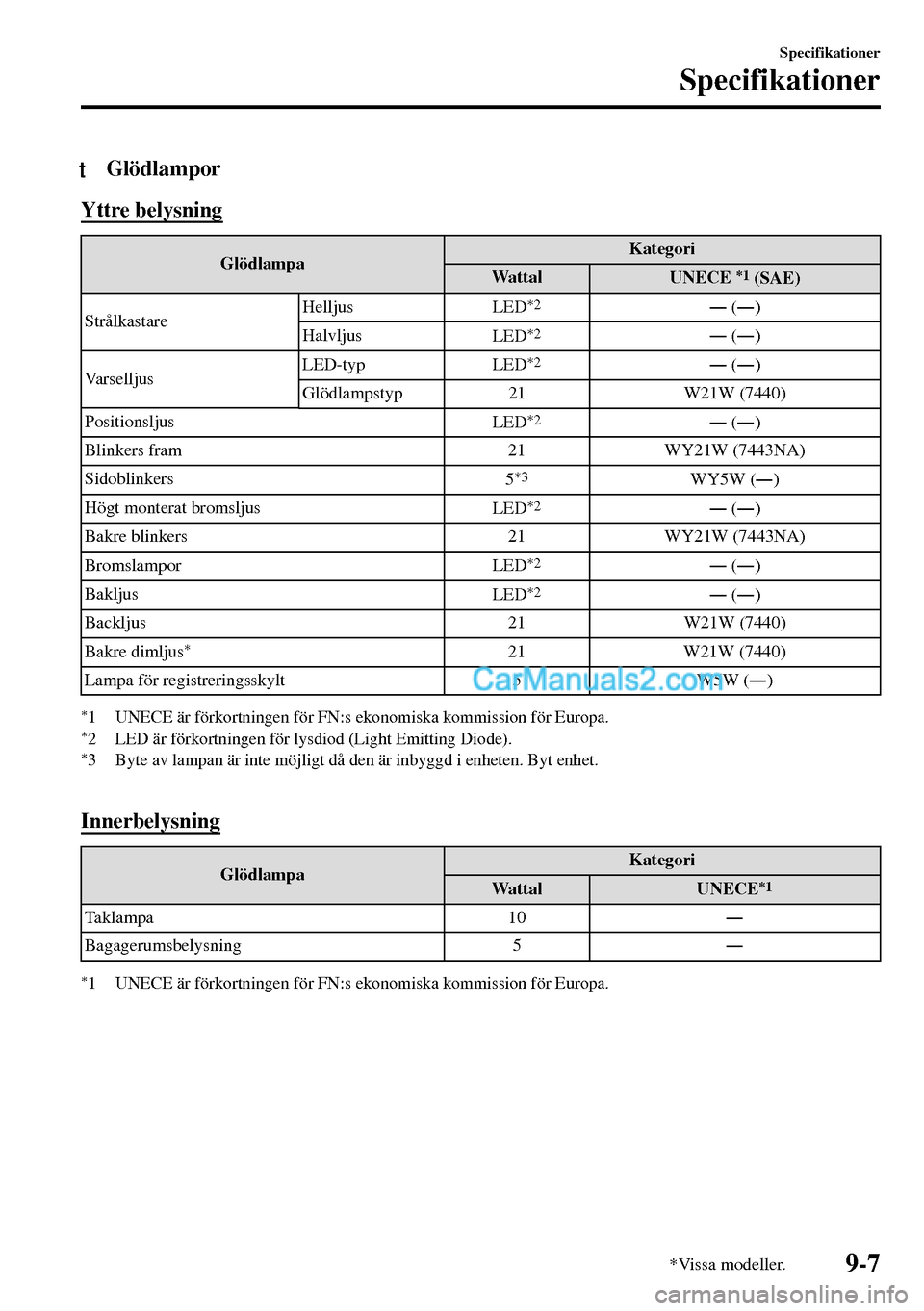

tGlödlampor
Yttre belysning
GlödlampaKategori
Wat t al
UNECE *1 (SAE)
StrålkastareHelljus
LED
*2Š (Š)
Halvljus
LED
*2Š (Š)
Va r s e l l j u sLED-typ
LED
*2Š (Š)
Glödlampstyp 21 W21W (7440)
Positionsljus
LED
*2Š (Š)
Blinkers fram 21 WY21W (7443NA)
Sidoblinkers
5
*3WY5W (Š)
Högt monterat bromsljus
LED
*2Š (Š)
Bakre blinkers 21 WY21W (7443NA)
Bromslampor
LED
*2Š (Š)
Bakljus
LED
*2Š (Š)
Backljus 21 W21W (7440)
Bakre dimljus
*21 W21W (7440)
Lampa för registreringsskylt 5 W5W (Š)
*1 UNECE är förkortningen för FN:s ekonomiska kommission för Europa.*2 LED är förkortningen för lysdiod (Light Emitting Diode).*3 Byte av lampan är inte möjligt då den är inbyggd i enheten. Byt enhet.

Innerbelysning
GlödlampaKategori
Wat t al
UNECE*1
Taklampa 10Š
Bagagerumsbelysning 5Š
*1 UNECE är förkortningen för FN:s ekonomiska kommission för Europa.
Specifikationer
Specifikationer
*Vissa modeller.9-7

tDäck
Typisk däcksmarkering och dess innebörd
Sektionsbredd
Profilhöjd i %
KonstruktionskodLera och snö
Hastighetssymbol
Belastningsindex (inte på ZR-däck)
Fäl
gdiameter i tum
Däckmärkningsinformation
Välj rätt däck till bilen med hjälp av följande däckmärkningsinformation.
Hastighetssymbol Maximalt tillåten hastighet
Q Upp till 160 km/h
R Upp till 170 km/h
S Upp till 180 km/h
T Upp till 190 km/h
U Upp till 200 km/h
H Upp till 210 km/h
V Upp till 240 km/h
W Upp till 270 km/h
Y Upp till 300 km/h
ZR Över 240 km/h
Däck- och ringtryck
OBS
Däcken är optimalt anpassade till chassit i din bil.
Vid byte av däck rekommenderar Mazda byte till samma typ av däck som satt på bilen
när den kom från fabriken. Kontakta en auktoriserad Mazda-verkstad för ytterligare
information.
Kontrollera lufttrycksdekalen för att se däckstorlekar och lufttryck (sidan 6-34).
Efter justering av däcktrycket krävs en initiering av däcktrycksövervakning för att systemet
ska fungera normalt.
Se Initiering av däcktrycksövervakning på sidan 4-139.
Specifikationer
Specifikationer
9-8

Standarddäck
(Utom Arab Gulf Cooperation Council)
DäckdimensionRingtryck
Fram Bak
195/50R16 84V 200 kPa (2,0 bar) 200 kPa (2,0 bar)
195/50RF16 84V 200 kPa (2,0 bar) 200 kPa (2,0 bar)
205/45R17 84W 200 kPa (2,0 bar) 200 kPa (2,0 bar)
(Arab Gulf Cooperation Council)
DäckdimensionRingtryck
Fram Bak
195/50RF16 84V 200 kPa (2,0 bar) 200 kPa (2,0 bar)

Vinterdäck
DäckdimensionRingtryck
Fram Bak
195/50R16
*1 MS200 kPa (2,0 bar) 220 kPa (2,2 bar)
205/45R17
*2 MS200 kPa (2,0 bar) 220 kPa (2,2 bar)
*1 Lastindex och hastighetssymbol: 84Q/84S/84H/84V*2 Lastindex och hastighetssymbol: 84Q/84S/84H/84V/84W

Hjulmutterns åtdragningsmoment
När ett hjul monteras måste hjulmuttrarna dras åt till följande åtdragningsmoment.
108Š147 Nm
ttSäkringar
Se Säkringar på sidan 6-46.
tBromsar
Om du behöver information om gränsvärde för slitage på bromsskivor samt mätmetod ska
du kontakta en auktoriserad Mazdaverkstad. Denna information är nu fritt tillgänglig.
Specifikationer
Specifikationer
9-9

Personliga inställningar
Följande personliga inställningar kan ställas in eller ändras av kunden eller en auktoriserad
Mazda-verkstad.
Vilka personliga inställningar som kan ändras skiljer sig åt beroende på marknad och
specifikation.
Metod för ändring av inställning
Inställningarna kan ändras via den mittplacerade skärmen.
A: Se Inställningar på sidan 5-58.
B: Se Bränsleekonomiövervakare på sidan 4-89.
Inställningarna kan ändras med hjälp av bilens omkopplare.
C: Se Automatisk lås-/upplåsningsfunktion på sidan 3-15.
D: Se Sändare på sidan 3-4.
E: Se Låsa/låsa upp med kommandoknappen (Med avancerad nyckellös funktion) på sidan
3-13.
Inställningarna kan ändras av en auktoriserad Mazda-verkstad.
Artikel FunktionFabriksinställ-
ningTillgängliga inställning-
arMetod för
ändring
av inställ-
ning
Säkerhet
Varningssystem för filbyte
(LDWS) (sidan 4-102)Det avstånd som systemet använder
för att fastställa att ett filbyte håller
på att skeAdaptivtAdaptivt/
Tidigt/
Medel/
SentAŠ
Varningskänslighet (sannolikhet för
varning)Medel Ofta/Medel/Sällan AŠ
Varningens pipljud Brummande Pip/Brummande AŠ
Varningspipets volymBrum-
mandeLåg Hög / Medel / Låg AŠ
Pipljud Låg Hög / Låg AŠ
Övervakningssystem för död
vinkel (BSM, Blind Spot Moni-
toring) (sidan 4-108)Varningspipets volym*1HögHög/
Låg/
AvAŠ
