tManuell stängning
Innan manuell stängning
VA R N I N G
Kontrollera att tändningen är
avstängd innan taket manövreras för
hand:
Att manövrera taket när tändningen är
på är farligt eftersom takets motorer
plötsligt kan starta vilket kan leda till
skador om du klämmer händerna eller
fingrarna i mekanismen.
1. Parkera på fast och plan mark en bit
bort från trafiken och dra åt
parkeringsbromsen ordentligt.
2. En automatväxlad bil sätts i
parkeringsläget (P), en bil med
manuell växellåda sätts i neutralläget.
3. Stäng av tändningen samtidigt som du
trycker på bromspedalen.
4. Sätt på varningsblinkers vid behov.
Förberedelse av verktyg
Ta ut de fem verktygen som förvaras i
förvaringsfacket mellan ryggstöden.
Se Förvaringsfack mellan ryggstöden på
sidan 5-119.
LedningKugghjul
(verktygssats)Rep
L-formad
insexnyckel
(liten)L-formad
insexnyckel (stor)
Öppna det bakre taket
VIKTIGT
•Täck över det främre taket med ett
tyg när du vrider på bulten. Det
främre taket kan skadas om den
L-formade insexnyckeln kommer i
kontakt med det.
•Eftersom utrymmet är begränsat när
det främre taket är i förvaringsläget
ska du vara försiktig så att inte den
L-formade insexnyckeln kommer i
kontakt med taket när du vrider på
bulten.
OBS
Proceduren underlättas om du flyttar
sätena så långt framåt som möjligt och
fäller ryggstöden framåt.
Se Inställning av säte på sidan 2-4.
1. Ta bort antennen om den är monterad.
Se Antenn på sidan 5-13.
2. För in den korta änden på den
L-formade insexnyckeln (stor) i
motorfästets bult.
Bult
Om det uppstår problem
När du inte kan stänga taket
7-61

OBS
Om det är svårt att se bulten kan du ta
bort vindavvisaren och leta reda på
bulten från fordonets mitt.
Vindavvisare
3. Vrid den L-formade insexnyckeln
(stor) moturs för att lossa bulten en
aning.
4. Ta bort den L-formade insexnyckeln
(stor) från bulten och för in den långa
änden på nyckeln i bulten.
OBS
Spetsen på den långa änden av den
L-formade insexnyckeln gör att den kan
användas i vinkel. Proceduren
underlättas om nyckeln flyttas en aning
uppåt eftersom det ökar utrymmet
mellan det bakre taket och det främre
taket i förvaringsläget.
5. Vrid den L-formade insexnyckeln
(stor) moturs 13 varv eller mer
samtidigt som du trycker nyckeln mot
bulten.
OBS
•Det går inte att ta bort bulten helt.
•Upprepa steg 3 några gånger om det
är svårt att vrida på bulten.
6. Haka fast vajern i kättingbulten så som
visas på bilden.
Om det uppstår problem
När du inte kan stänga taket
7-62

7. När en person trycker ned det bakre
taket ska den andra personen dra i
vajern tills ett låsljud hörs och det
bakre taket låses upp.
Lås
Kättingbult
Ledning
Lås upp
8. Utför samma procedur på den andra
sidan.
9. Stå en person på vardera sidan om
fordonet och lyft upp det bakre taket
till läget där det stannar samtidigt som
vänster och höger sidor hålls så
parallella som möjligt.
VIKTIGT
•Släpp inte taget i sidorna på det bakre
taket förrän det är helt öppet. Det
bakre taket kan falla ned om det
släpps för tidigt och ge upphov till
skador.
•Använd inte för stor kraft när det
bakre taket lyfts. Om det bakre taket
lyfts med för stor kraft innan det har
låsts upp kan fordonets delar skadas.
•Lyft upp det bakre taket samtidigt
som vänster och höger sida hålls så
parallella som möjligt. Om det bakre
taket lyfts när sidorna inte är
parallella kan länkmekanismen
deformeras.
Stänga det främre taket
VIKTIGT
•Vissa steg i proceduren kräver att du
måste hålla kroppen i ett ansträngt
läge och om det pågår för länge kan
skador uppstå.
•Var mycket försiktig så att dina
händer eller fingrar inte kläms när det
främre taket stängs. Det kan skada
dina händer eller fingrar.
•Innertaket tas bort under proceduren,
men du får aldrig köra fordonet när
innertaket är borttaget. Det är
förbjudet enligt lag att köra med
innertaket borttaget. Följ
instruktionerna så att du utför
proceduren på rätt sätt.

Om det uppstår problem
När du inte kan stänga taket
7-63

1. Stå på båda sidorna om fordonet, håll i
fram- och baksidan på det främre taket
och dra det främre taket uppåt.
2. Flytta händerna från baksidan på det
främre taket till framsidan och dra det
främre taket framåt.
3. Sluta att dra i framtaket innan det
stängs helt.
OBS
Nästa steg kan inte utföras om
framtaket är helt stängt.
4. Ta bort länkskydden på vänster och
höger sidor genom att dra ut dem för
hand.
Länkskydd
5. Ta bort fästanordningarna och
innertaket.
6. Tryck lätt på framtakets främre kant
från fordonets utsida för att stänga
framtaket helt.
Om det uppstår problem
När du inte kan stänga taket
7-64

7. För in den korta änden på insexnyckeln
(liten) i kugghjulet (verktygssatsen)
och montera.
L-formad insexnyckel
(liten) Kugghjul
(verktygssats)
8. För in spetsen på kugghjulet
(verktygssatsen) i hålet bredvid den
övre låsmotorns drev med
insexnyckeln i kugghjulsverktyget.
Drev för övre
låsmotor
Kugghjul
(verktygssats)
VIKTIGT
För in kugghjulet (verktygssatsen)
ordentligt tills det kopplas in med den
övre låsmotorns drev. Om kugghjulet
(verktygssatsen) inte förs in ordentligt
kan det lossna och skadas.
9. Vrid insexnyckeln och flytta haken i
låsriktningen så att det finns tillräckligt
med utrymme för att öppna innertaket
som ska fästas vid haken.
Lås
upp
Lås upp
LåsLås
OBS
En viss kraft krävs för att vrida
kugghjulet (verktygssatsen) på grund
av motståndet från motorn. Vrid
insexnyckeln långsamt.
10. För in haken i öppningen på innertaket
Krok
Innertak
Om det uppstår problem
När du inte kan stänga taket
7-65

11. Vrid insexnyckeln (liten) och
kugghjulet (verktygssatsen) moturs
och koppla in haken i
fordonskarossens sida.
OBS
Den övre låsspaken kopplas in helt med
fordonskarossen (låst skick) i det läge
där kuggarna på kugghjulet
(verktygssatsen) kommer i kontakt med
fästet.

Kugghjul
(verktygssats)
Fäste
12. Lyft den bakre delen av innertaket när
det sitter i gångjärnen på innertakets
öppning.
13. Montera innertaket på framtaket med
fästanordningarna på två ställen.
OBS
Fästanordningarna på de fem platserna
framtill på innertaket ska inte fästas.
Tappa inte bort fästanordningarna
eftersom de behövs när bilen ses över
hos en auktoriserad Mazda-verkstad.
Om det uppstår problem
När du inte kan stänga taket
7-66

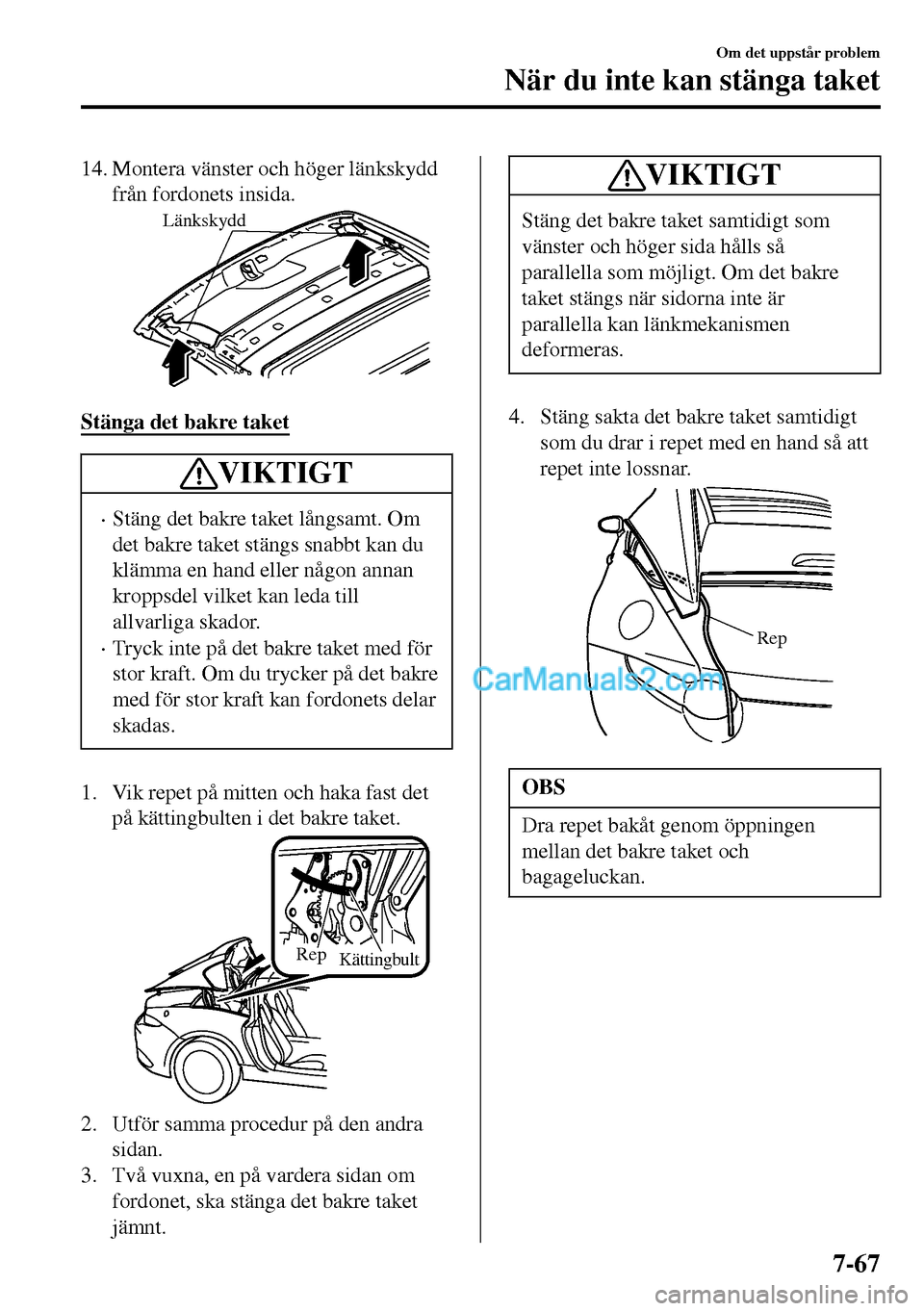

14. Montera vänster och höger länkskydd
från fordonets insida.
Länkskydd
Stänga det bakre taket
VIKTIGT
•Stäng det bakre taket långsamt. Om
det bakre taket stängs snabbt kan du
klämma en hand eller någon annan
kroppsdel vilket kan leda till
allvarliga skador.
•Tryck inte på det bakre taket med för
stor kraft. Om du trycker på det bakre
med för stor kraft kan fordonets delar
skadas.
1. Vik repet på mitten och haka fast det
på kättingbulten i det bakre taket.
RepKättingbult
2. Utför samma procedur på den andra
sidan.
3. Två vuxna, en på vardera sidan om
fordonet, ska stänga det bakre taket
jämnt.
VIKTIGT
Stäng det bakre taket samtidigt som
vänster och höger sida hålls så
parallella som möjligt. Om det bakre
taket stängs när sidorna inte är
parallella kan länkmekanismen
deformeras.
4. Stäng sakta det bakre taket samtidigt
som du drar i repet med en hand så att
repet inte lossnar.
Rep
OBS
Dra repet bakåt genom öppningen
mellan det bakre taket och
bagageluckan.
Om det uppstår problem
När du inte kan stänga taket
7-67

5. En person trycker ned det bakre taket
och den andra personen drar repet
ordentligt rakt mot fordonets bakre del
tills ett klick hörs.
Rep
OBS
•Det bakre taket är helt spärrat när det
fasthakade repet är i slutet av
fästskåran i riktning mot fordonets
baksida så som visas på bilden, sett
från fordonets insida.
Rep
Kättingbult
•Om det bakre taket inte är helt spärrat
kommer bakluckan inte att öppnas
även om frigöringsknappen på
fjärrkontrollen (om sådan finns),
bakluckeöppnaren eller
bakluckeknappen på fjärrkontrollen
trycks in.
6. Utför samma procedur på den andra
sidan.
7. Öppna bagageutrymmet och bind fast
repet i bakluckans gångjärn.
Gångjärn
Rep
8. Bind fast den andra änden på repet på
samma sätt.
9. Stäng bakluckan.
Efter avslutad procedur
Efter avslutad procedur bör du få taket
kontrollerat av en auktoriserad
Mazda-verkstad så snart som möjligt.
VARNING
Kör inte bilen på mer än 40 km/h
förrän taket har kontrollerats av en
auktoriserad Mazda-verkstad:
Det främre taket kan öppnas medan
du kör och orsaka en olycka.
