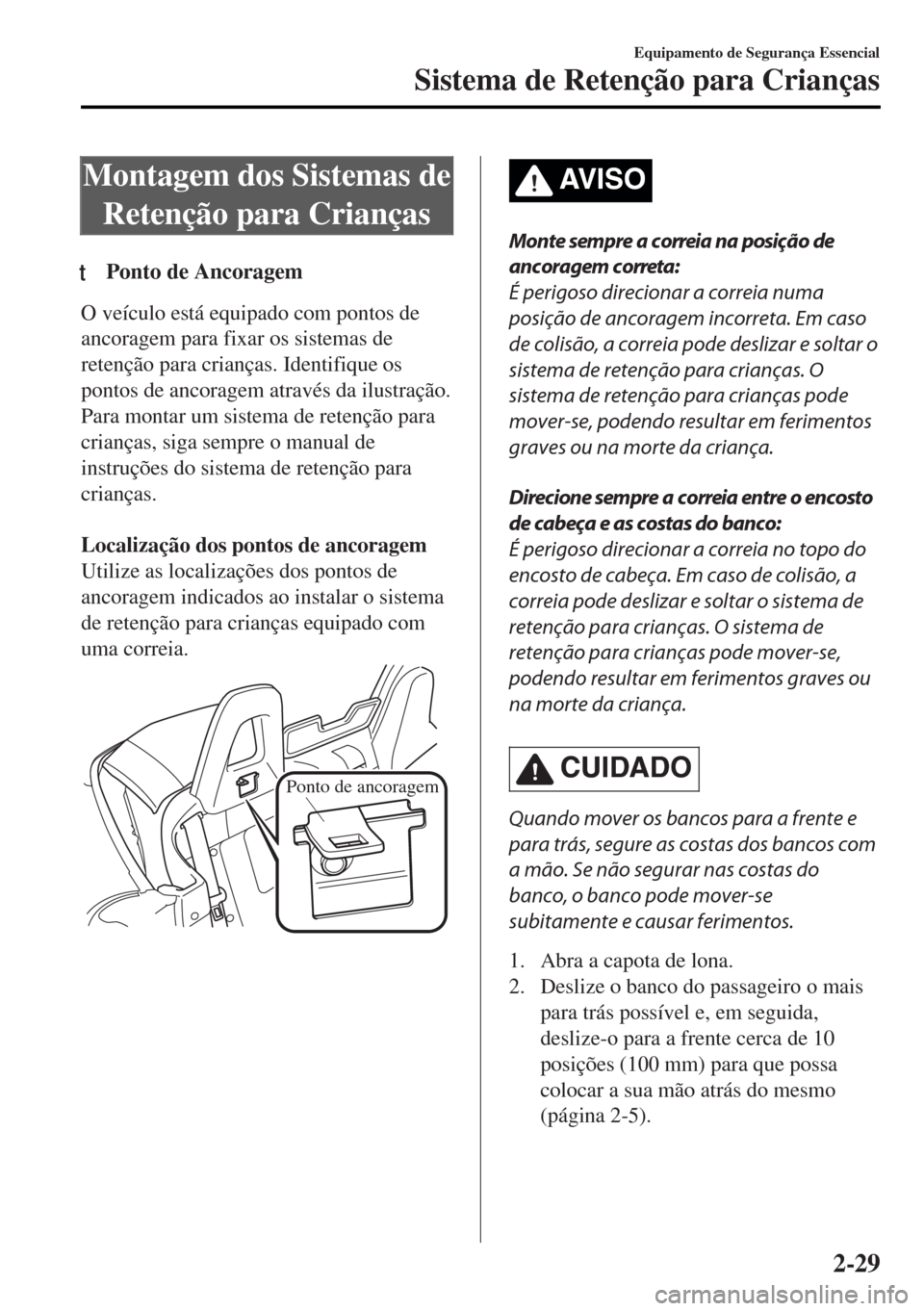

Page 49 of 615

Montagem dos Sistemas de
Retenção para Crianças
tPonto de Ancoragem
O veículo está equipado com pontos de
ancoragem para fixar os sistemas de
retenção para crianças. Identifique os
pontos de ancoragem através da ilustração.
Para montar um sistema de retenção para
crianças, siga sempre o manual de
instruções do sistema de retenção para
crianças.
Localização dos pontos de ancoragem
Utilize as localizações dos pontos de
ancoragem indicados ao instalar o sistema
de retenção para crianças equipado com
uma correia.
Ponto de ancoragem
AV I S O
Monte sempre a correia na posição de
ancoragem correta:
É perigoso direcionar a correia numa
posição de ancoragem incorreta. Em caso
de colisão, a correia pode deslizar e soltar o
sistema de retenção para crianças. O
sistema de retenção para crianças pode
mover-se, podendo resultar em ferimentos
graves ou na morte da criança.
Direcione sempre a correia entre o encosto
de cabeça e as costas do banco:
É perigoso direcionar a correia no topo do
encosto de cabeça. Em caso de colisão, a
correia pode deslizar e soltar o sistema de
retenção para crianças. O sistema de
retenção para crianças pode mover-se,
podendo resultar em ferimentos graves ou
na morte da criança.
CUIDADO
Quando mover os bancos para a frente e
para trás, segure as costas dos bancos com
a mão. Se não segurar nas costas do
banco, o banco pode mover-se
subitamente e causar ferimentos.
1. Abra a capota de lona.
2. Deslize o banco do passageiro o mais
para trás possível e, em seguida,
deslize-o para a frente cerca de 10
posições (100 mm) para que possa
colocar a sua mão atrás do mesmo
(página 2-5).
Equipamento de Segurança Essencial
Sistema de Retenção para Crianças
2-29
Page 50 of 615

3. Retire a tampa.
NOTA
Tenha cuidado para não perder a
tampa removida.
4. Coloque a retenção para crianças no
banco do passageiro.
5. Passe a correia por baixo do encosto de
cabeça e instale-a na posição de
ancoragem.
Para mais informações sobre o método
de regulação da correia, consulte as
instruções do fabricante da cadeira de
crianças.
ttColocação do Cinto de Segurança
CUIDADO
Quando mover os bancos para a frente e
para trás, segure as costas dos bancos com
a mão. Se não segurar nas costas do
banco, o banco pode mover-se
subitamente e causar ferimentos.
Quando instalar um sistema de retenção
para crianças, siga as instruções de
instalação incluídas no produto.
Além disso, abra a capota de lona e deslize
o banco o mais para trás possível, rebata
as costas do banco o máximo possível.
tUtilização das Âncoras ISOFIX*
AV I S O
Siga as instruções do fabricante para a
utilização de sistemas de retenção para
crianças:
É perigoso deixar um sistema de retenção
para crianças solta. Numa paragem brusca
ou colisão, o sistema pode mover-se
causando ferimentos ou até a morte da
criança ou de outros passageiros.
Certifique-se que o sistema está bem
seguro no respetivo lugar indicado nas
instruções do fabricante.
Equipamento de Segurança Essencial
Sistema de Retenção para Crianças
2-30*Alguns modelos.
Page 51 of 615

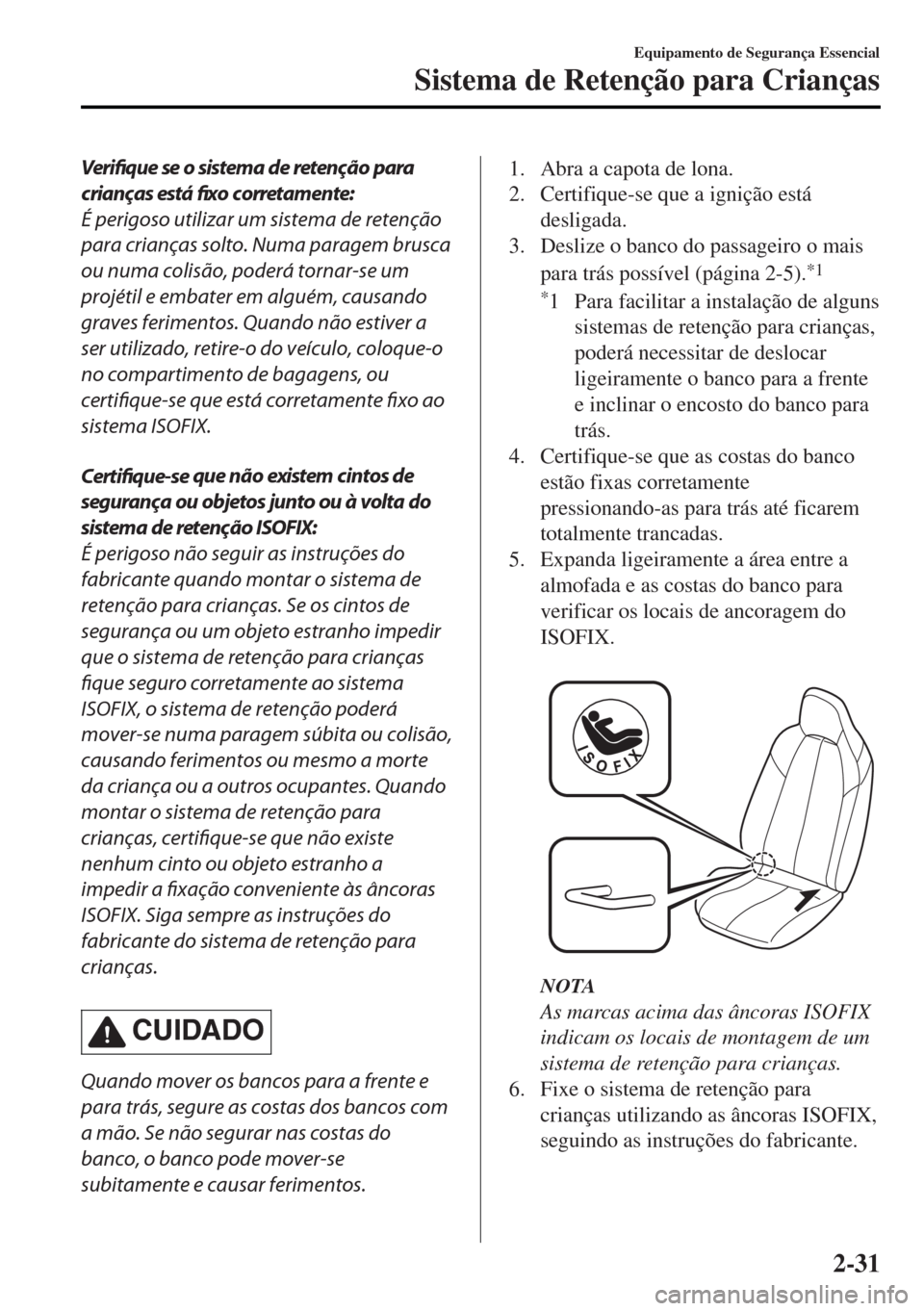

Verifique se o sistema de retenção para
crianças está fixo corretamente:
É perigoso utilizar um sistema de retenção
para crianças solto. Numa paragem brusca
ou numa colisão, poderá tornar-se um
projétil e embater em alguém, causando
graves ferimentos. Quando não estiver a
ser utilizado, retire-o do veículo, coloque-o
no compartimento de bagagens, ou
certifique-se que está corretamente fixo ao
sistema ISOFIX.
Certifique-se que não existem cintos de
segurança ou objetos junto ou à volta do
sistema de retenção ISOFIX:
É perigoso não seguir as instruções do
fabricante quando montar o sistema de
retenção para crianças. Se os cintos de
segurança ou um objeto estranho impedir
que o sistema de retenção para crianças
fique seguro corretamente ao sistema
ISOFIX, o sistema de retenção poderá
mover-se numa paragem súbita ou colisão,
causando ferimentos ou mesmo a morte
da criança ou a outros ocupantes. Quando
montar o sistema de retenção para
crianças, certifique-se que não existe
nenhum cinto ou objeto estranho a
impedir a fixação conveniente às âncoras
ISOFIX. Siga sempre as instruções do
fabricante do sistema de retenção para
crianças.
CUIDADO
Quando mover os bancos para a frente e
para trás, segure as costas dos bancos com
a mão. Se não segurar nas costas do
banco, o banco pode mover-se
subitamente e causar ferimentos.
1. Abra a capota de lona.
2. Certifique-se que a ignição está
desligada.
3. Deslize o banco do passageiro o mais
para trás possível (página 2-5).
*1
*
1 Para facilitar a instalação de alguns
sistemas de retenção para crianças,
poderá necessitar de deslocar
ligeiramente o banco para a frente
e inclinar o encosto do banco para
trás.
4. Certifique-se que as costas do banco
estão fixas corretamente
pressionando-as para trás até ficarem
totalmente trancadas.
5. Expanda ligeiramente a área entre a
almofada e as costas do banco para
verificar os locais de ancoragem do
ISOFIX.
NOTA
As marcas acima das âncoras ISOFIX
indicam os locais de montagem de um
sistema de retenção para crianças.
6. Fixe o sistema de retenção para
crianças utilizando as âncoras ISOFIX,
seguindo as instruções do fabricante.
Equipamento de Segurança Essencial
Sistema de Retenção para Crianças
2-31
Page 52 of 615

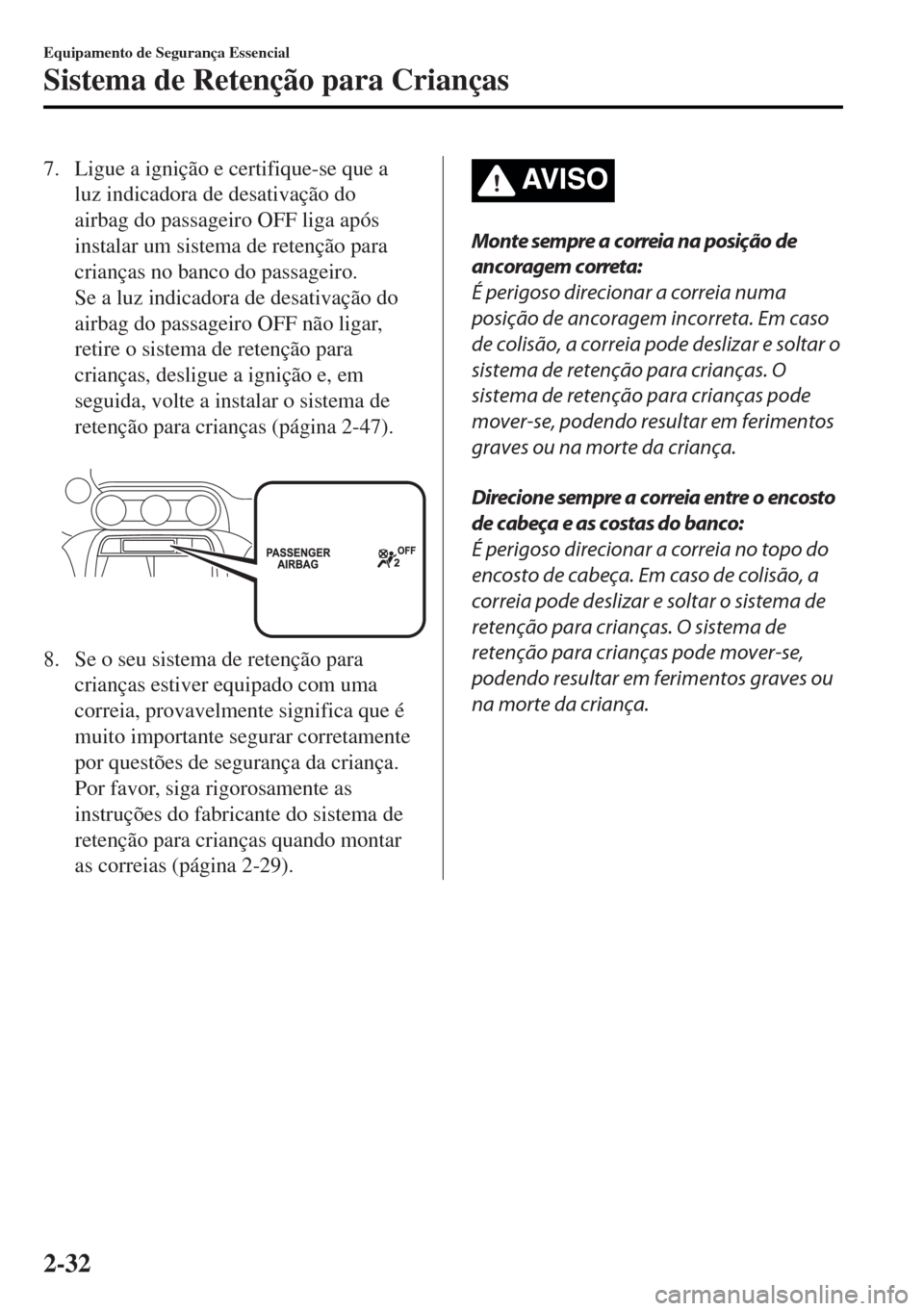

7. Ligue a ignição e certifique-se que a
luz indicadora de desativação do
airbag do passageiro OFF liga após
instalar um sistema de retenção para
crianças no banco do passageiro.
Se a luz indicadora de desativação do
airbag do passageiro OFF não ligar,
retire o sistema de retenção para
crianças, desligue a ignição e, em
seguida, volte a instalar o sistema de
retenção para crianças (página 2-47).
8. Se o seu sistema de retenção para
crianças estiver equipado com uma
correia, provavelmente significa que é
muito importante segurar corretamente
por questões de segurança da criança.
Por favor, siga rigorosamente as
instruções do fabricante do sistema de
retenção para crianças quando montar
as correias (página 2-29).
AV I S O
Monte sempre a correia na posição de
ancoragem correta:
É perigoso direcionar a correia numa
posição de ancoragem incorreta. Em caso
de colisão, a correia pode deslizar e soltar o
sistema de retenção para crianças. O
sistema de retenção para crianças pode
mover-se, podendo resultar em ferimentos
graves ou na morte da criança.
Direcione sempre a correia entre o encosto
de cabeça e as costas do banco:
É perigoso direcionar a correia no topo do
encosto de cabeça. Em caso de colisão, a
correia pode deslizar e soltar o sistema de
retenção para crianças. O sistema de
retenção para crianças pode mover-se,
podendo resultar em ferimentos graves ou
na morte da criança.
Equipamento de Segurança Essencial
Sistema de Retenção para Crianças
2-32
Page 53 of 615

Precauções com os Sistemas de Retenção Suplementar
(SRS)
Os sistemas de retenção suplementar dianteiros e laterais (SRS) incluem diferentes tipos de
airbags. Por favor verifique quais os tipos de airbags que estão equipados no seu
veículo localizando os indicadores “SRS AIRBAG”. Estes indicadores são visíveis na
zona onde os airbags estão instalados.
Os airbags estão instalados nos seguintes locais:
•No volante (airbag do condutor)
•No tablier em frente ao passageiro (airbag do passageiro)
•Nas laterais das costas dos bancos (airbags laterais)
Os sistemas de retenção suplementar foram concebidos para conferir uma proteção adicional
em certas situações, portanto os cintos de segurança são sempre importantes nos seguintes
modos:
Sem a utilização do cinto de segurança, os airbags não poderão fornecer uma proteção
adequada durante um acidente. O cinto de segurança é necessário para:
•Impedir que o passageiro seja projetado para um airbag em insuflação.
•Reduzir a possibilidade de ferimentos durante um acidente que não reúne as condições
necessárias para a insuflação do airbag, tal como um capotamento ou colisão traseira.
•Reduzir a possibilidade de ferimentos em colisões frontais, parcialmente frontais ou
laterais que não são suficientemente intensas para ativar o airbag.
•Reduzir a possibilidade de ser projetado para fora do veículo.
•Reduzir a possibilidade de ferimentos na parte inferior do corpo, durante um acidente,
devido ao fato dos airbags não fornecerem proteção a estas partes do corpo.
•Manter o condutor numa posição que permite um melhor controlo do veículo.
Equipamento de Segurança Essencial
SRS Air Bags
2-33
Page 54 of 615

Se o seu veículo também estiver equipado com um sistema de deteção de ocupante no
banco do passageiro, consulte Sistema de Deteção de Ocupante no Banco do Passageiro
(página 2-47) para mais informações.
Se o seu veículo estiver equipado com um sistema de deteção de ocupante no banco do
passageiro, a luz indicadora de desativação do airbag do passageiro liga por um tempo
especificado após a ignição ser ligada.
Uma criança que seja demasiado pequena para utilizar um cinto de segurança deverá ser
segurada corretamente através de um sistema de retenção para crianças (página 2-16).
Pondere cuidadosamente qual o sistema de retenção para crianças necessário para a sua
criança e siga as instruções de montagem neste Manual do Proprietário, assim como as
instruções do fabricante do sistema de retenção para crianças.
AV I S O
Os cintos de segurança deverão ser utilizados em veículos equipados com airbags:
É perigoso depender apenas dos airbags como proteção durante um acidente. Sozinhos, os
airbags não conseguem evitar prováveis ferimentos. Os airbags podem insuflar apenas na
primeira colisão frontal, parcialmente frontal ou colisão lateral com forças de impacto pelo
menos moderadas. Os ocupantes do veículo devem utilizar sempre cintos de segurança.
Certifique-se sempre que a luz indicadora de desativação do airbag do passageiro OFF liga
quando utilizar um sistema de retenção para crianças (Com Sistema de Deteção de Ocupante
no Banco do Passageiro):
Sentar uma criança num sistema de retenção para crianças que esteja instalado no banco do
passageiro com a luz indicadora de desativação do airbag do passageiro OFF não ligada é
extremamente perigoso. Em caso de acidente, um airbag pode deflagrar e provocar
ferimentos graves ou mesmo a morte da criança sentada no sistema de retenção para
crianças. Certifique-se sempre que o luz indicadora de desativação do airbag do passageiro
OFF está ligada.
Consulte Sistema de Classificação do Ocupante na página 2-47.
Equipamento de Segurança Essencial
SRS Air Bags
2-34
Page 55 of 615

Perigo Extremo! Nunca utilize um sistema de retenção para crianças virado para trás no
banco do passageiro com o airbag ativado:
NUNCA utilize um sistema de retenção para crianças virado para trás num banco com
AIRBAG ATIVO, poderá resultar na MORTE ou FERIMENTOS GRAVES na CRIANÇA.
Mesmo numa colisão moderada, o sistema de retenção para crianças poderá sofrer um
impacto do airbag e ser deslocado violentamente para trás, resultando em graves ferimentos
ou na morte da criança. Se o seu veículo estiver equipado com o sistema de deteção de
ocupante no banco do passageiro, certifique-se sempre que a luz indicadora de desativação
do airbag do passageiro OFF está ligada.
Não se sente demasiado perto dos airbags do condutor e do passageiro:
É extremamente perigoso sentar-se demasiado perto dos airbags do condutor e do
passageiro ou colocar as mãos ou os pés em cima dos mesmos. Os airbags insuflam com
muita força e rapidez. Podem provocar graves ferimentos se alguém estiver muito perto. O
condutor deverá colocar as mãos no aro do volante. O passageiro deverá manter os pés no
piso do veículo. Os ocupantes dos bancos deverão regular os respetivos bancos o mais para
trás possível, sentarem-se com as costas direitas e encostadas aos bancos e colocarem os
cintos de segurança.
Não se sente demasiado perto, nem se encoste a uma porta em veículos com airbags laterais:
É extremamente perigoso sentar-se demasiado perto dos airbags laterais ou colocar as mãos
nos mesmos. Um airbag lateral insufla com muita força e velocidade diretamente para fora
da extremidade lateral do banco e expande-se ao longo da porta, do lado onde o veículo
sofreu uma colisão. Podem ocorrer ferimentos graves se alguém estiver sentado demasiado
perto da porta ou encostado a um vidro. Além disso, conduzir com o corpo encostado à porta
ou com o braço sobre o vidro aberto da porta do condutor, pode bloquear o airbag lateral e
eliminar as vantagens da proteção suplementar. Dê espaço aos airbags laterais para que
funcionem corretamente, sentando-se no centro do banco quando o veículo estiver em
movimento com os cintos de segurança colocados corretamente.
Equipamento de Segurança Essencial
SRS Air Bags
2-35
Page 56 of 615

Sente-se no centro do banco e coloque corretamente o cinto de segurança:
É extremamente perigoso sentar-se demasiado próximo dos módulos dos airbags laterais ou
colocar as mãos nos mesmos, assim como adormecer encostado à porta ou debruçar-se para
fora do veículo através da abertura dos vidros. Os airbags laterais insuflam com muita força e
velocidade, expandindo-se diretamente ao longo da porta no lado onde o veículo sofreu o
impacto. Podem ocorrer ferimentos graves se alguém estiver sentado muito perto da porta.
Dê espaço aos airbags laterais para que funcionem corretamente, sentando-se no centro do
banco quando o veículo estiver em movimento com os cintos de segurança colocados
corretamente.
Não coloque objetos em cima ou à volta da zona onde os airbags do condutor e do
passageiro deflagram:
É perigoso colocar um objeto nos airbags do condutor e do passageiro ou colocar algo em
frente dos mesmos. Em caso de acidente, um objeto pode interferir com a insuflação dos
airbags e ferir os ocupantes do veículo.
Não coloque objetos em cima ou na zona onde um airbag lateral expande:
É perigoso colocar objetos no banco que cubram as laterais dos bancos. Em caso de acidente,
o objeto pode interferir com o airbag lateral, que insufla a partir da lateral dos bancos,
impedindo a proteção adicional do sistema de airbag lateral ou redirecionando o airbag de
um modo perigoso. Adicionalmente, o airbag pode ser cortado ao abrir, libertando o gás.
Não pendure sacos de rede, bolsas ou mochilas com correias laterais nos bancos. Nunca
utilize capas de bancos nos bancos. Mantenha sempre os airbags laterais dos bancos livres
para expandir no caso de uma colisão lateral.
Não toque nos componentes do sistema de retenção suplementar após a
insuflação dos
airbags:
É perigoso tocar nos componentes do sistema de retenção suplementar após a insuflação dos
airbags. Imediatamente após a insuflação, estão muito quentes. Poderá queimar-se.
Nunca instale nenhum equipamento na dianteira do seu veículo:
É perigoso montar equipamento na dianteira do seu veículo como por exemplo uma barra de
proteção dianteira, limpa-neves e guinchos. O sensor de impacto do airbag pode ser afetado.
Pode causar a insuflação inesperada dos airbags, ou pode impedir a insuflação dos airbags
durante um acidente. Os ocupantes poderão ficar gravemente feridos.
Não modifique a suspensão:
É perigoso modificar a suspensão do veículo. Se a altura do veículo ou a suspensão for
modificada, o veículo não poderá detetar com rigor uma colisão, resultando num disparo
incorreto ou inesperado dos airbags e na possibilidade de ferimentos graves.
Equipamento de Segurança Essencial
SRS Air Bags
2-36
