2017 MAZDA MODEL MX-5 Manual do proprietário (in Portuguese)

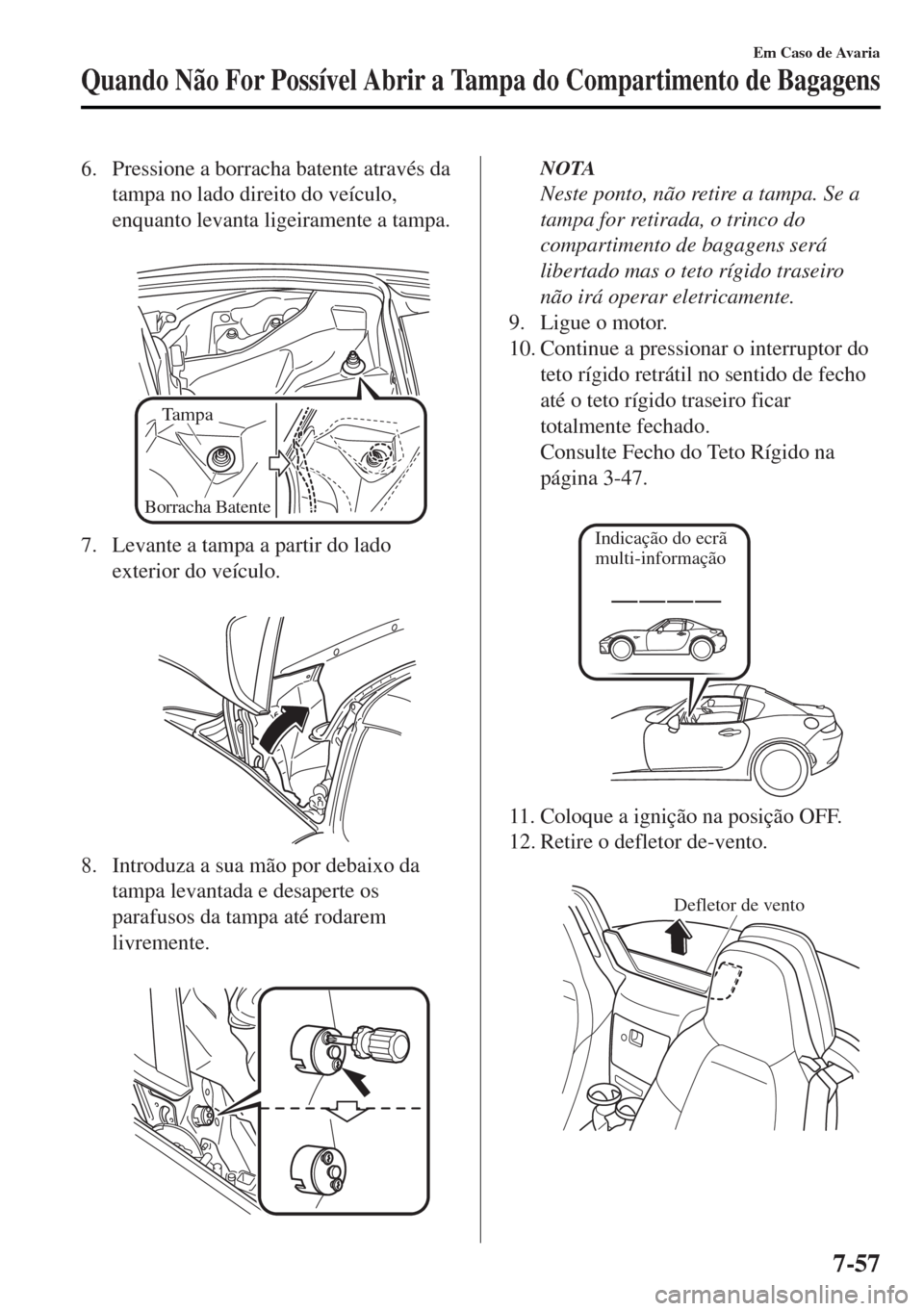

6. Pressione a borracha batente através da
tampa no lado direito do veículo,
enquanto levanta ligeiramente a tampa.

Tampa
Borracha Batente
7. Levante a tampa a partir do lado
exterior do veículo.

8. Introduza a sua mão por debaixo da
tampa levantada e desaperte os
parafusos da tampa até rodarem
livremente.

NOTA
Neste ponto, não retire a tampa. Se a
tampa for retirada, o trinco do
compartimento de bagagens será
libertado mas o teto rígido traseiro
não irá operar eletricamente.
9. Ligue o motor.
10. Continue a pressionar o interruptor do
teto rígido retrátil no sentido de fecho
até o teto rígido traseiro ficar
totalmente fechado.
Consulte Fecho do Teto Rígido na
página 3-47.

Indicação do ecrã
multi-informação
11. Coloque a ignição na posição OFF.
12. Retire o defletor de-vento.

Defletor de vento
Em Caso de Avaria
Quando Não For Possível Abrir a Tampa do Compartimento de Bagagens
7-57

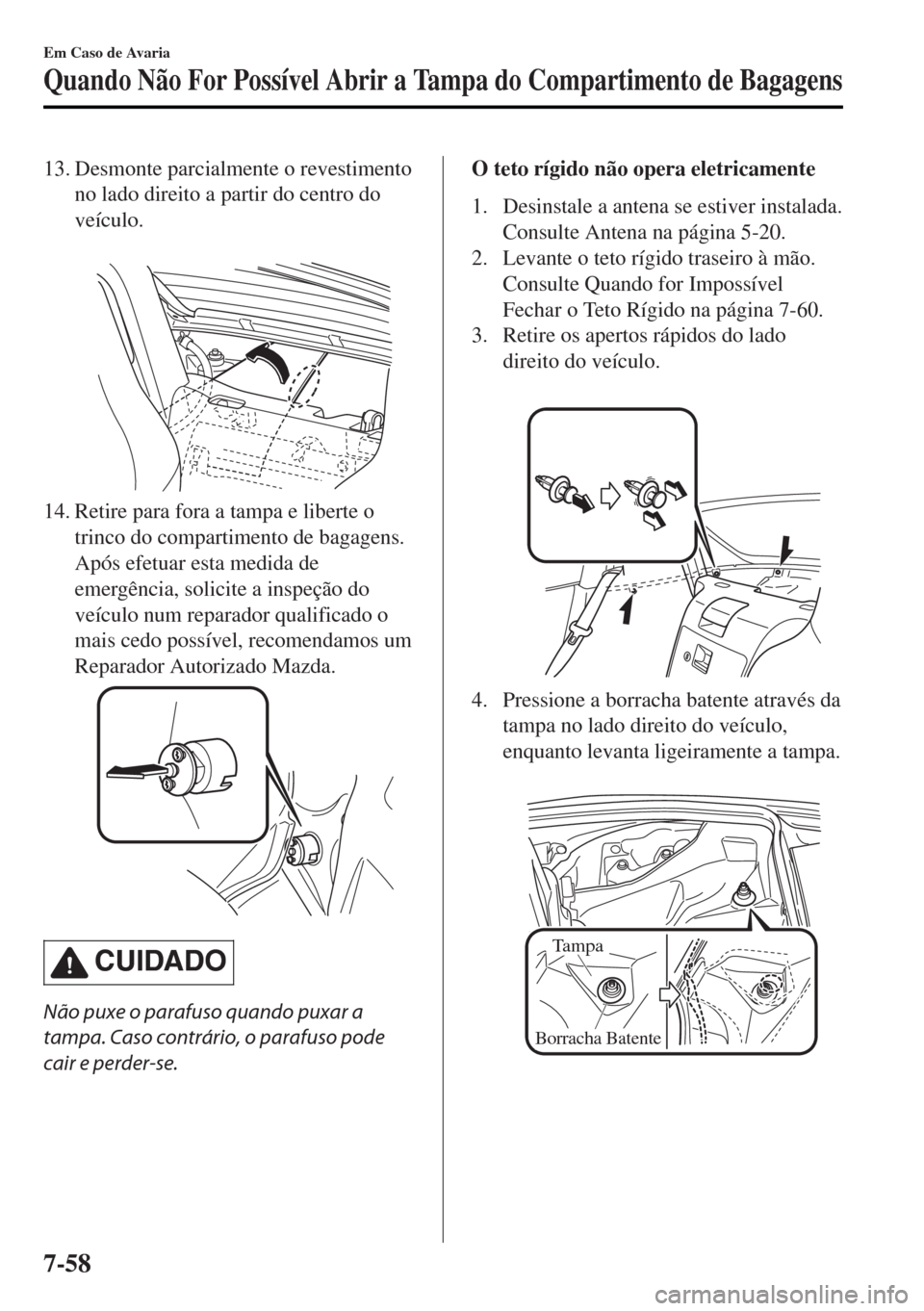

13. Desmonte parcialmente o revestimento
no lado direito a partir do centro do
veículo.

14. Retire para fora a tampa e liberte o
trinco do compartimento de bagagens.
Após efetuar esta medida de
emergência, solicite a inspeção do
veículo num reparador qualificado o
mais cedo possível, recomendamos um
Reparador Autorizado Mazda.
CUIDADO
Não puxe o parafuso quando puxar a
tampa. Caso contrário, o parafuso pode
cair e perder-se.
O teto rígido não opera eletricamente
1. Desinstale a antena se estiver instalada.
Consulte Antena na página 5-20.
2. Levante o teto rígido traseiro à mão.
Consulte Quando for Impossível
Fechar o Teto Rígido na página 7-60.
3. Retire os apertos rápidos do lado
direito do veículo.

4. Pressione a borracha batente através da
tampa no lado direito do veículo,
enquanto levanta ligeiramente a tampa.

Tampa
Borracha Batente
Em Caso de Avaria
Quando Não For Possível Abrir a Tampa do Compartimento de Bagagens
7-58

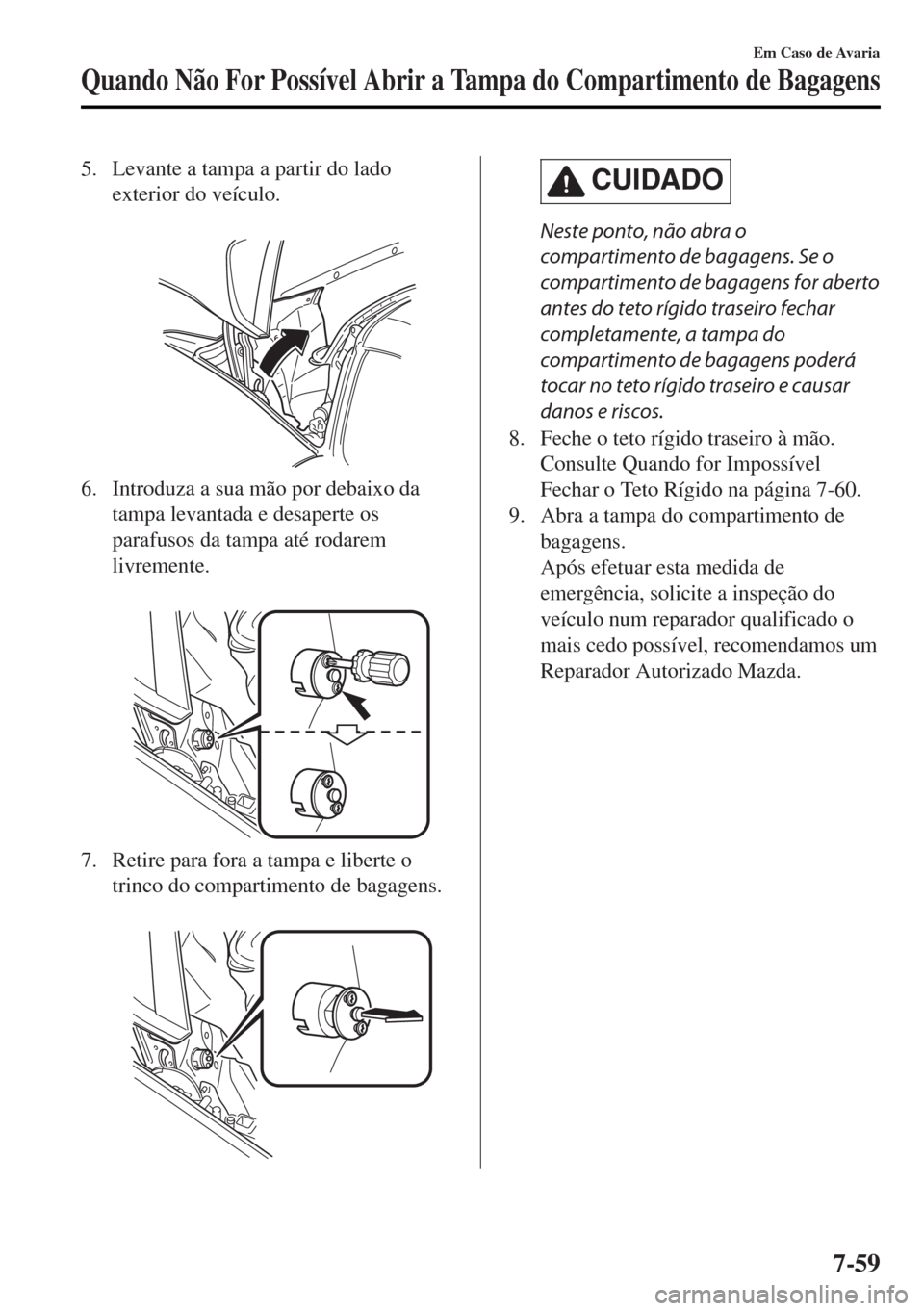

5. Levante a tampa a partir do lado
exterior do veículo.

6. Introduza a sua mão por debaixo da
tampa levantada e desaperte os
parafusos da tampa até rodarem
livremente.

7. Retire para fora a tampa e liberte o
trinco do compartimento de bagagens.

CUIDADO
Neste ponto, não abra o
compartimento de bagagens. Se o
compartimento de bagagens for aberto
antes do teto rígido traseiro fechar
completamente, a tampa do
compartimento de bagagens poderá
tocar no teto rígido traseiro e causar
danos e riscos.
8. Feche o teto rígido traseiro à mão.
Consulte Quando for Impossível
Fechar o Teto Rígido na página 7-60.
9. Abra a tampa do compartimento de
bagagens.
Após efetuar esta medida de
emergência, solicite a inspeção do
veículo num reparador qualificado o
mais cedo possível, recomendamos um
Reparador Autorizado Mazda.
Em Caso de Avaria
Quando Não For Possível Abrir a Tampa do Compartimento de Bagagens
7-59

Quando for Impossível Fechar o Teto Rígido
Se não for possível fechar eletricamente o teto rígido através da operação do respetivo
interruptor, verifique primeiro as condições de funcionamento do teto rígido.
Consulte Condições de Funcionamento na página 3-47.
Se não for possível fechar o teto rígido mesmo que estejam reunidas todas as condições de
funcionamento, por favor dirija-se a um Reparador Autorizado Mazda.
Se não tiver oportunidade para se dirigir a um Reparador Autorizado Mazda para
inspecionar o teto rígido, poderá fechá-lo manualmente como medida de emergência.
O procedimento para fechar manualmente o teto rígido é o seguinte:
1.Abertura do teto rígido traseiro
Liberte os fechos do teto rígido traseiro e de seguida abra a mesma.
2.Fecho do teto rígido dianteiro
Levante o teto rígido dianteiro e feche-o.
3.Fecho do teto rígido traseiro
Amarre as cordas às ligações do teto rígido traseiro e fecho-o.
Teto rígido dianteiroTeto rígido traseiro
Ligação do
teto rígido
traseiro
CUIDADO
¾Não conduza o veículo com o teto rígido parcialmente aberto. O comportamento do
veículo poderá ser afetado pelo vento e resultar num acidente.
¾Não efetue o procedimento quando o veículo estiver sujeito a fortes ventos, caso contrário
poderá sofrer um acidente inesperado.
¾São necessários dois adultos para realizar o procedimento, especialmente na operação de
levantamento do teto rígido dianteiro. Evite efetuar o procedimento sozinho por forma a
não sofrer ferimentos e a não causar danos no veículo.
Em Caso de Avaria
Quando for Impossível Fechar o Teto Rígido
7-60

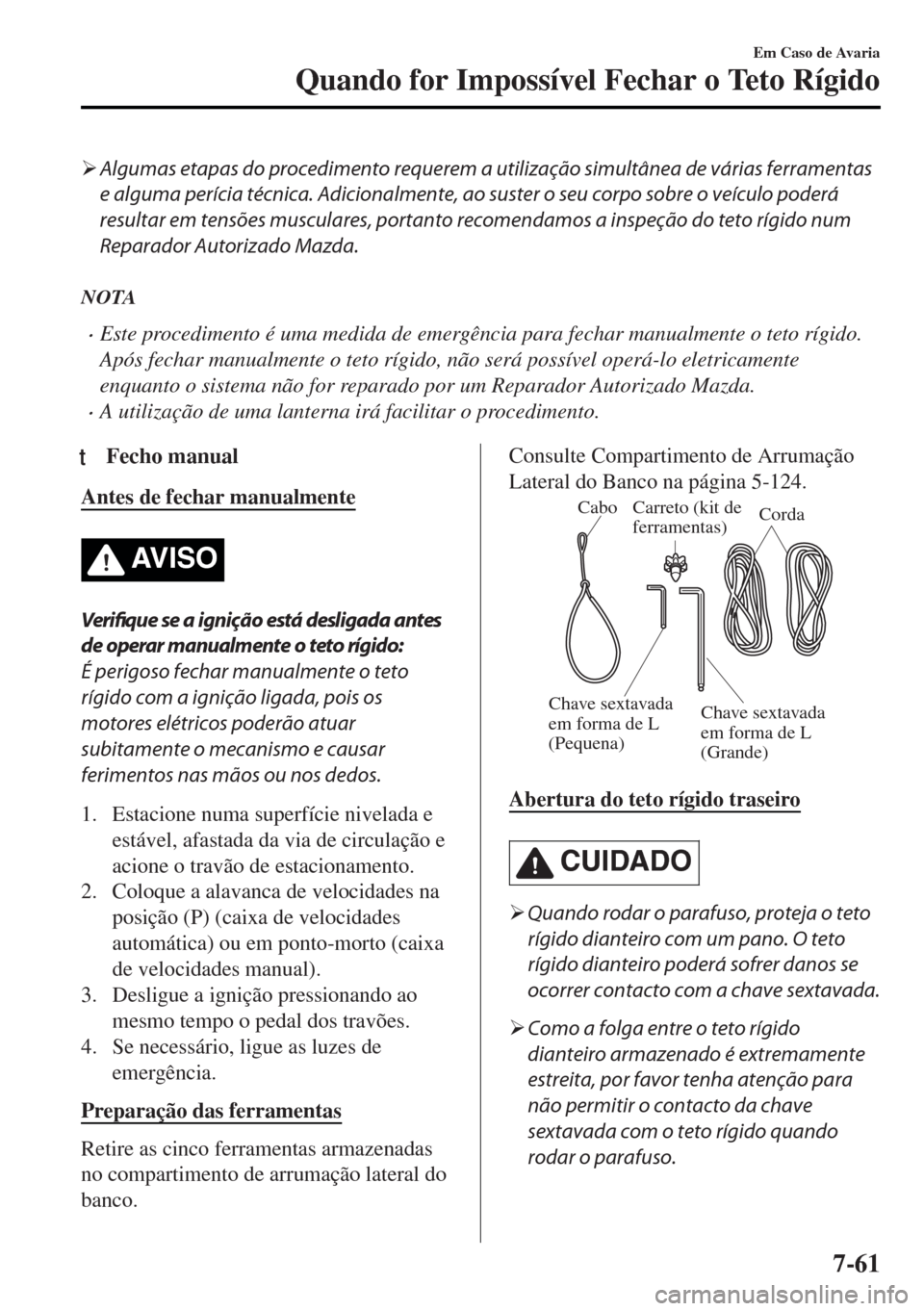

¾Algumas etapas do procedimento requerem a utilização simultânea de várias ferramentas
e alguma perícia técnica. Adicionalmente, ao suster o seu corpo sobre o veículo poderá
resultar em tensões musculares, portanto recomendamos a inspeção do teto rígido num
Reparador Autorizado Mazda.
NOTA
•Este procedimento é uma medida de emergência para fechar manualmente o teto rígido.
Após fechar manualmente o teto rígido, não será possível operá-lo eletricamente
enquanto o sistema não for reparado por um Reparador Autorizado Mazda.
•A utilização de uma lanterna irá facilitar o procedimento.
tFecho manual
Antes de fechar manualmente
AV I S O
Verifique se a ignição está desligada antes
de operar manualmente o teto rígido:
É perigoso fechar manualmente o teto
rígido com a ignição ligada, pois os
motores elétricos poderão atuar
subitamente o mecanismo e causar
ferimentos nas mãos ou nos dedos.
1. Estacione numa superfície nivelada e
estável, afastada da via de circulação e
acione o travão de estacionamento.
2. Coloque a alavanca de velocidades na
posição (P) (caixa de velocidades
automática) ou em ponto-morto (caixa
de velocidades manual).
3. Desligue a ignição pressionando ao
mesmo tempo o pedal dos travões.
4. Se necessário, ligue as luzes de
emergência.
Preparação das ferramentas
Retire as cinco ferramentas armazenadas
no compartimento de arrumação lateral do
banco.
Consulte Compartimento de Arrumação
Lateral do Banco na página 5-124.
CaboCarreto (kit de
ferramentas)Corda
Chave sextavada
em forma de L
(Pequena)Chave sextavada
em forma de L
(Grande)
Abertura do teto rígido traseiro
CUIDADO
¾Quando rodar o parafuso, proteja o teto
rígido dianteiro com um pano. O teto
rígido dianteiro poderá sofrer danos se
ocorrer contacto com a chave sextavada.
¾Como a folga entre o teto rígido
dianteiro armazenado é extremamente
estreita, por favor tenha atenção para
não permitir o contacto da chave
sextavada com o teto rígido quando
rodar o parafuso.
Em Caso de Avaria
Quando for Impossível Fechar o Teto Rígido
7-61

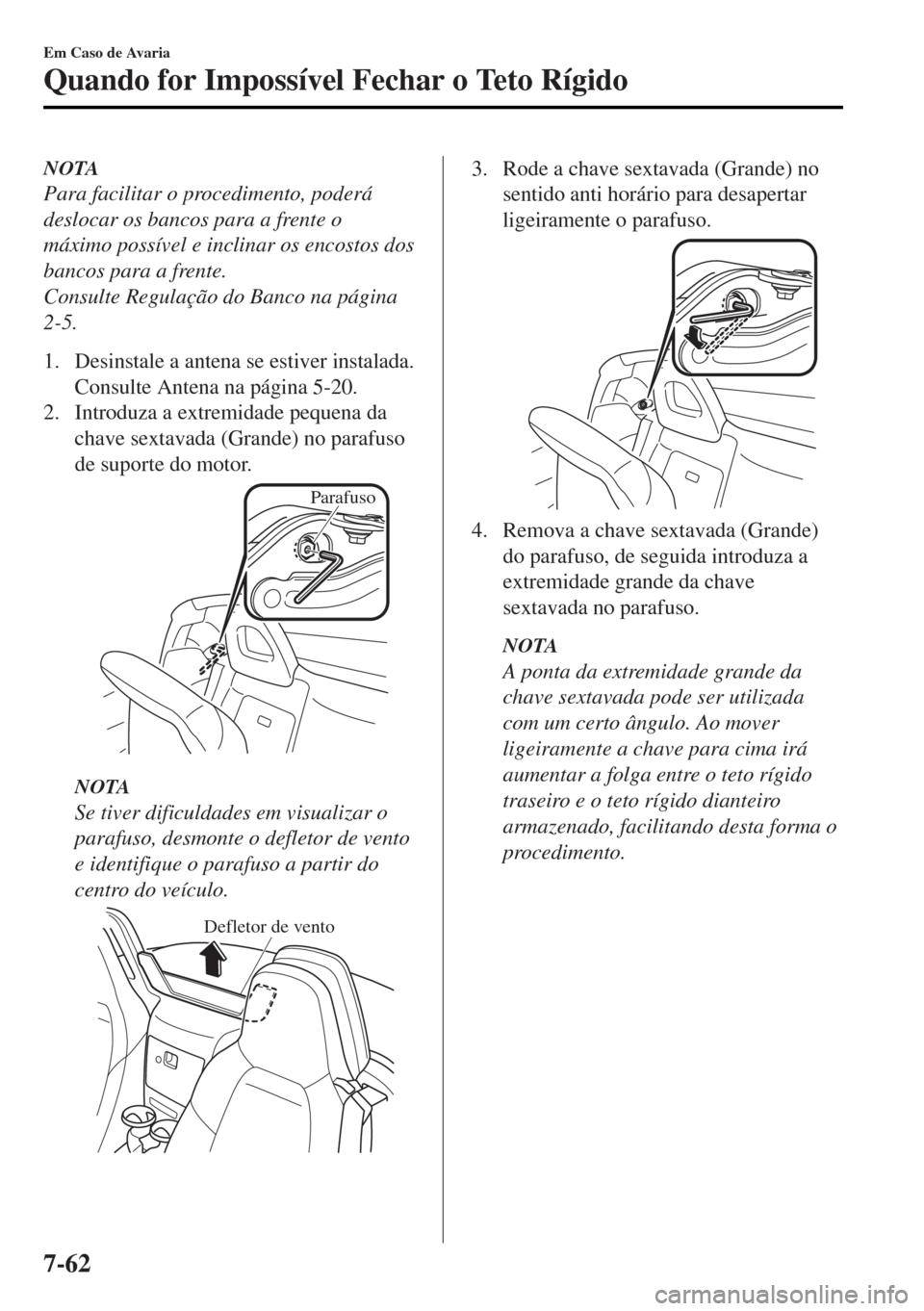

NOTA
Para facilitar o procedimento, poderá
deslocar os bancos para a frente o
máximo possível e inclinar os encostos dos
bancos para a frente.
Consulte Regulação do Banco na página
2-5.
1. Desinstale a antena se estiver instalada.
Consulte Antena na página 5-20.
2. Introduza a extremidade pequena da
chave sextavada (Grande) no parafuso
de suporte do motor.
Parafuso
NOTA
Se tiver dificuldades em visualizar o
parafuso, desmonte o defletor de vento
e identifique o parafuso a partir do
centro do veículo.
Defletor de vento
3. Rode a chave sextavada (Grande) no
sentido anti horário para desapertar
ligeiramente o parafuso.
4. Remova a chave sextavada (Grande)
do parafuso, de seguida introduza a
extremidade grande da chave
sextavada no parafuso.
NOTA
A ponta da extremidade grande da
chave sextavada pode ser utilizada
com um certo ângulo. Ao mover
ligeiramente a chave para cima irá
aumentar a folga entre o teto rígido
traseiro e o teto rígido dianteiro
armazenado, facilitando desta forma o
procedimento.
Em Caso de Avaria
Quando for Impossível Fechar o Teto Rígido
7-62

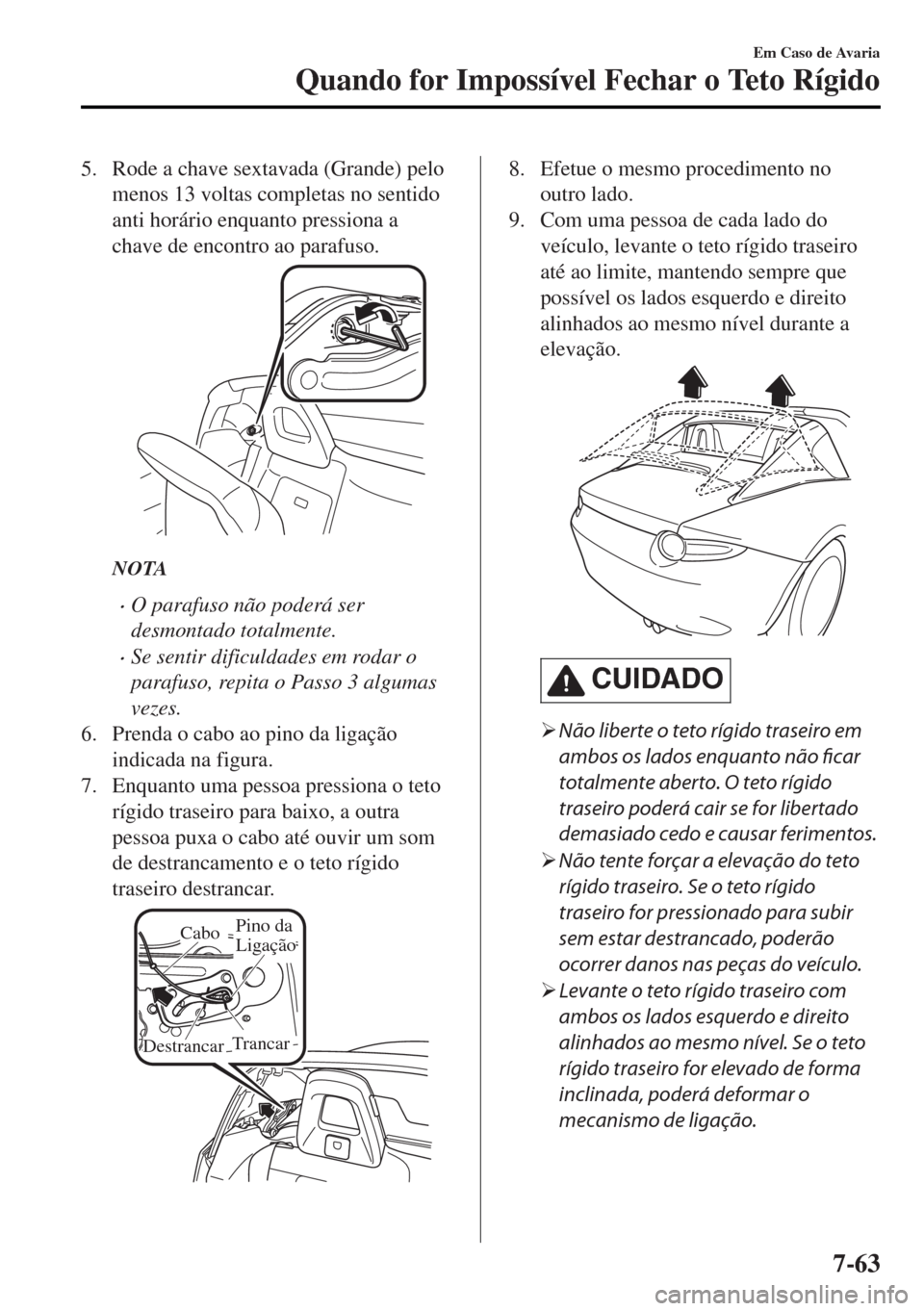

5. Rode a chave sextavada (Grande) pelo
menos 13 voltas completas no sentido
anti horário enquanto pressiona a
chave de encontro ao parafuso.
NOTA
•O parafuso não poderá ser
desmontado totalmente.
•Se sentir dificuldades em rodar o
parafuso, repita o Passo 3 algumas
vezes.
6. Prenda o cabo ao pino da ligação
indicada na figura.
7. Enquanto uma pessoa pressiona o teto
rígido traseiro para baixo, a outra
pessoa puxa o cabo até ouvir um som
de destrancamento e o teto rígido
traseiro destrancar.
Trancar
Pino da
LigaçãoCabo
Destrancar
8. Efetue o mesmo procedimento no
outro lado.
9. Com uma pessoa de cada lado do
veículo, levante o teto rígido traseiro
até ao limite, mantendo sempre que
possível os lados esquerdo e direito
alinhados ao mesmo nível durante a
elevação.
CUIDADO
¾Não liberte o teto rígido traseiro em
ambos os lados enquanto não ficar
totalmente aberto. O teto rígido
traseiro poderá cair se for libertado
demasiado cedo e causar ferimentos.
¾Não tente forçar a elevação do teto
rígido traseiro. Se o teto rígido
traseiro for pressionado para subir
sem estar destrancado, poderão
ocorrer danos nas peças do veículo.
¾Levante o teto rígido traseiro com
ambos os lados esquerdo e direito
alinhados ao mesmo nível. Se o teto
rígido traseiro for elevado de forma
inclinada, poderá deformar o
mecanismo de ligação.
Em Caso de Avaria
Quando for Impossível Fechar o Teto Rígido
7-63

Fecho do teto rígido dianteiro
CUIDADO
¾Alguns passos do procedimento
requerem a sustentação do seu corpo
numa posição tensa, que se for mantida
durante um período de tempo
prolongado poderá sofrer lesões.
¾Efetue o procedimento e tenha atenção
para não entalar as suas mãos ou os
dedos durante o fecho do teto rígido
dianteiro. Caso contrário, poderá ferir as
suas mãos ou os dedos.
¾A desmontagem do revestimento do teto
está incluída no procedimento, contudo,
nunca conduza o veículo com o
revestimento do teto desmontado. É
proibido por lei conduzir o veículo com o
revestimento do teto desmontado.
Efetue corretamente o procedimento de
acordo com as instruções.
1. Com uma pessoa de cada lado do
veículo, segure os lados dianteiro e
traseiro do teto rígido dianteiro e
puxe-o para cima.
2. Troque a sua mão no lado traseiro do
teto rígido dianteiro para o lado
dianteiro, de seguida puxe o teto rígido
dianteiro para a frente.
3. Puxe o teto rígido dianteiro até antes
de fechar completamente.
NOTA
O próximo passo não poderá ser
realizado se o teto rígido dianteiro for
fechado completamente.
4. Desmonte as tampas das ligações nos
lados esquerdo e direito, puxando-as
para fora com a mão.
Tampa da ligação
Em Caso de Avaria
Quando for Impossível Fechar o Teto Rígido
7-64
