2017 MAZDA MODEL MX-5 Manual do proprietário (in Portuguese)

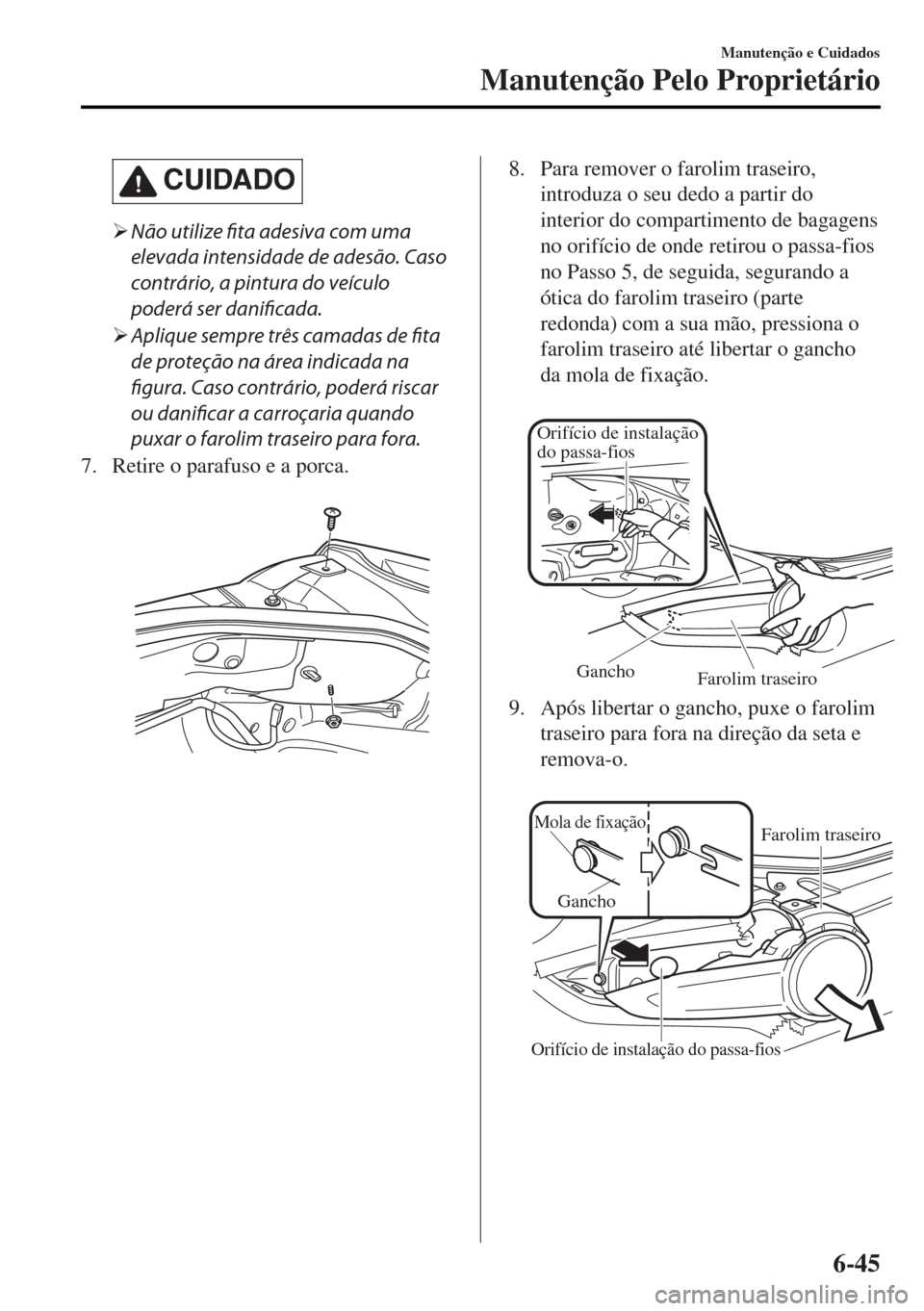

CUIDADO
¾Não utilize fita adesiva com uma
elevada intensidade de adesão. Caso
contrário, a pintura do veículo
poderá ser danificada.
¾Aplique sempre três camadas de fita
de proteção na área indicada na
figura. Caso contrário, poderá riscar
ou danificar a carroçaria quando
puxar o farolim traseiro para fora.
7. Retire o parafuso e a porca.

8. Para remover o farolim traseiro,
introduza o seu dedo a partir do
interior do compartimento de bagagens
no orifício de onde retirou o passa-fios
no Passo 5, de seguida, segurando a
ótica do farolim traseiro (parte
redonda) com a sua mão, pressiona o
farolim traseiro até libertar o gancho
da mola de fixação.

Farolim traseiro Gancho
Orifício de instalação
do passa-fios
9. Após libertar o gancho, puxe o farolim
traseiro para fora na direção da seta e
remova-o.

Orifício de instalação do passa-fios
Mola de fixação
GanchoFarolim traseiro
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-45

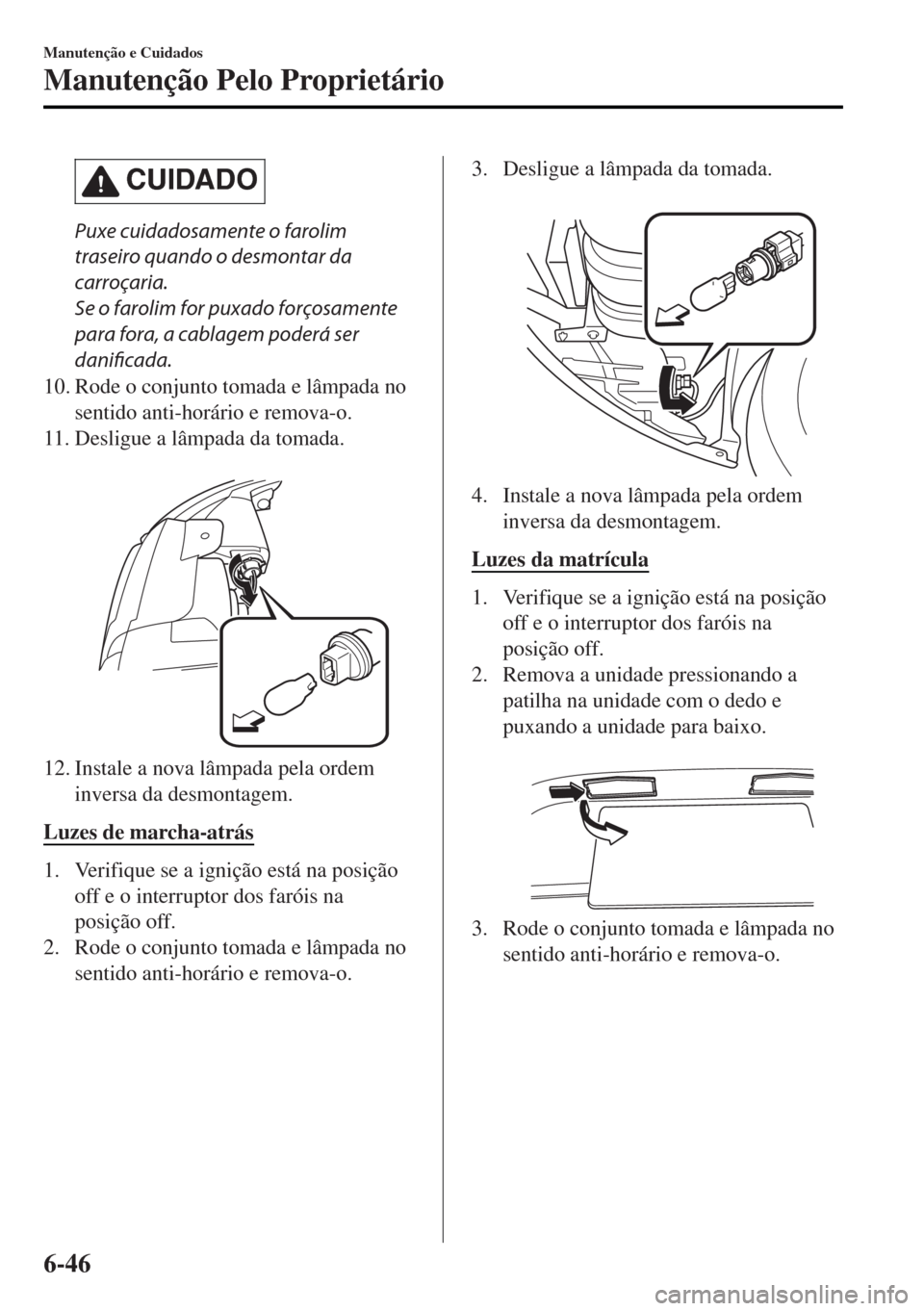

CUIDADO
Puxe cuidadosamente o farolim
traseiro quando o desmontar da
carroçaria.
Se o farolim for puxado forçosamente
para fora, a cablagem poderá ser
danificada.
10. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
11. Desligue a lâmpada da tomada.

12. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes de marcha-atrás
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
3. Desligue a lâmpada da tomada.

4. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes da matrícula
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Remova a unidade pressionando a
patilha na unidade com o dedo e
puxando a unidade para baixo.

3. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-46

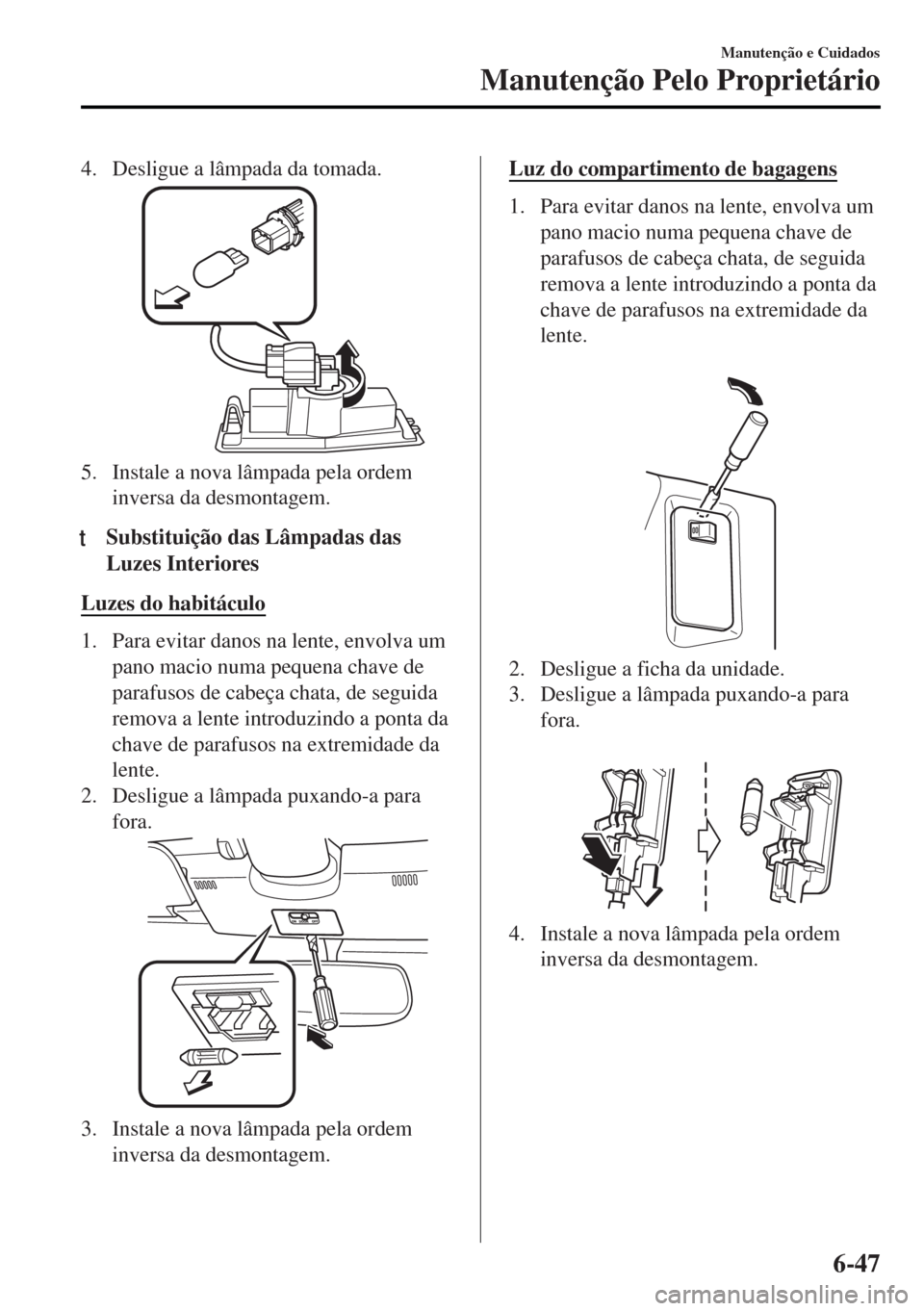

4. Desligue a lâmpada da tomada.
5. Instale a nova lâmpada pela ordem
inversa da desmontagem.
ttSubstituição das Lâmpadas das
Luzes Interiores
Luzes do habitáculo
1. Para evitar danos na lente, envolva um
pano macio numa pequena chave de
parafusos de cabeça chata, de seguida
remova a lente introduzindo a ponta da
chave de parafusos na extremidade da
lente.
2. Desligue a lâmpada puxando-a para
fora.
3. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luz do compartimento de bagagens
1. Para evitar danos na lente, envolva um
pano macio numa pequena chave de
parafusos de cabeça chata, de seguida
remova a lente introduzindo a ponta da
chave de parafusos na extremidade da
lente.

2. Desligue a ficha da unidade.
3. Desligue a lâmpada puxando-a para
fora.

4. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-47

Fusíveis
O sistema elétrico do seu veículo está
protegido por fusíveis.

Se alguma luz, acessório ou controlo não
funcionar, inspecione o fusível do circuito
correspondente. Se um fusível estiver
queimado, o elemento interior terá
fundido.

Se o fusível do mesmo circuito fundir
novamente, evite utilizar o sistema
correspondente e consulte um reparador
qualificado o mais cedo possível,
recomendamos um Reparador Autorizado
Mazda.
tSubstituição de Fusíveis
Substituição dos fusíveis no lado
esquerdo do veículo
Se o sistema elétrico não funcionar,
inspecione primeiro os fusíveis do lado
esquerdo do veículo.

1. Verifique se a ignição e todos os
interruptores dos consumidores
elétricos do veículo estão na posição
off.
2. Abra a tampa do painel de fusíveis.
3. Puxe o fusível a direito para fora com
o saca-fusíveis fornecido no bloco de
fusíveis do compartimento do motor.
4. Inspecione o fusível e substitua-o se
estiver fundido.
NormalFundido
5. Introduza um fusível novo com o
mesmo calibre e verifique se fica bem
instalado. Se não ficar bem instalado,
consulte um reparador qualificado.
Recomendamos um Reparador
Autorizado Mazda.
Se não possuir fusíveis sobressalentes,
retire um fusível do mesmo calibre de
um circuito não essencial ao
funcionamento do veículo, tal como o
circuito AUDIO ou OUTLET.
CUIDADO
Substitua sempre um fusível por um
fusível genuíno Mazda ou equivalente
com o mesmo calibre. Caso contrário,
poderá danificar o sistema elétrico.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-48

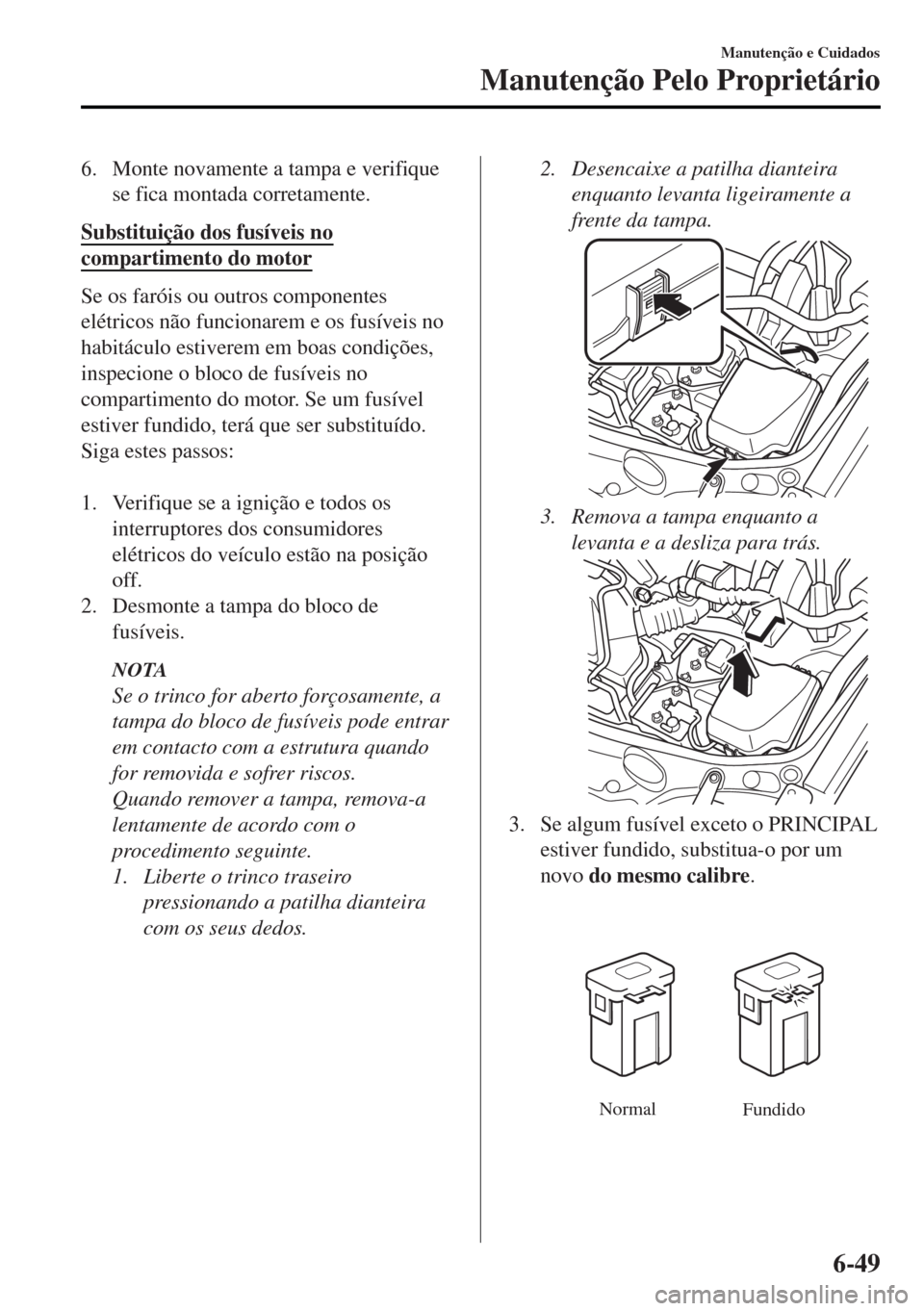

6. Monte novamente a tampa e verifique
se fica montada corretamente.
Substituição dos fusíveis no
compartimento do motor
Se os faróis ou outros componentes
elétricos não funcionarem e os fusíveis no
habitáculo estiverem em boas condições,
inspecione o bloco de fusíveis no
compartimento do motor. Se um fusível
estiver fundido, terá que ser substituído.
Siga estes passos:

1. Verifique se a ignição e todos os
interruptores dos consumidores
elétricos do veículo estão na posição
off.
2. Desmonte a tampa do bloco de
fusíveis.
NOTA
Se o trinco for aberto forçosamente, a
tampa do bloco de fusíveis pode entrar
em contacto com a estrutura quando
for removida e sofrer riscos.
Quando remover a tampa, remova-a
lentamente de acordo com o
procedimento seguinte.
1. Liberte o trinco traseiro
pressionando a patilha dianteira
com os seus dedos.
2. Desencaixe a patilha dianteira
enquanto levanta ligeiramente a
frente da tampa.
3. Remova a tampa enquanto a
levanta e a desliza para trás.
3. Se algum fusível exceto o PRINCIPAL
estiver fundido, substitua-o por um
novo do mesmo calibre.
Normal
Fundido
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-49

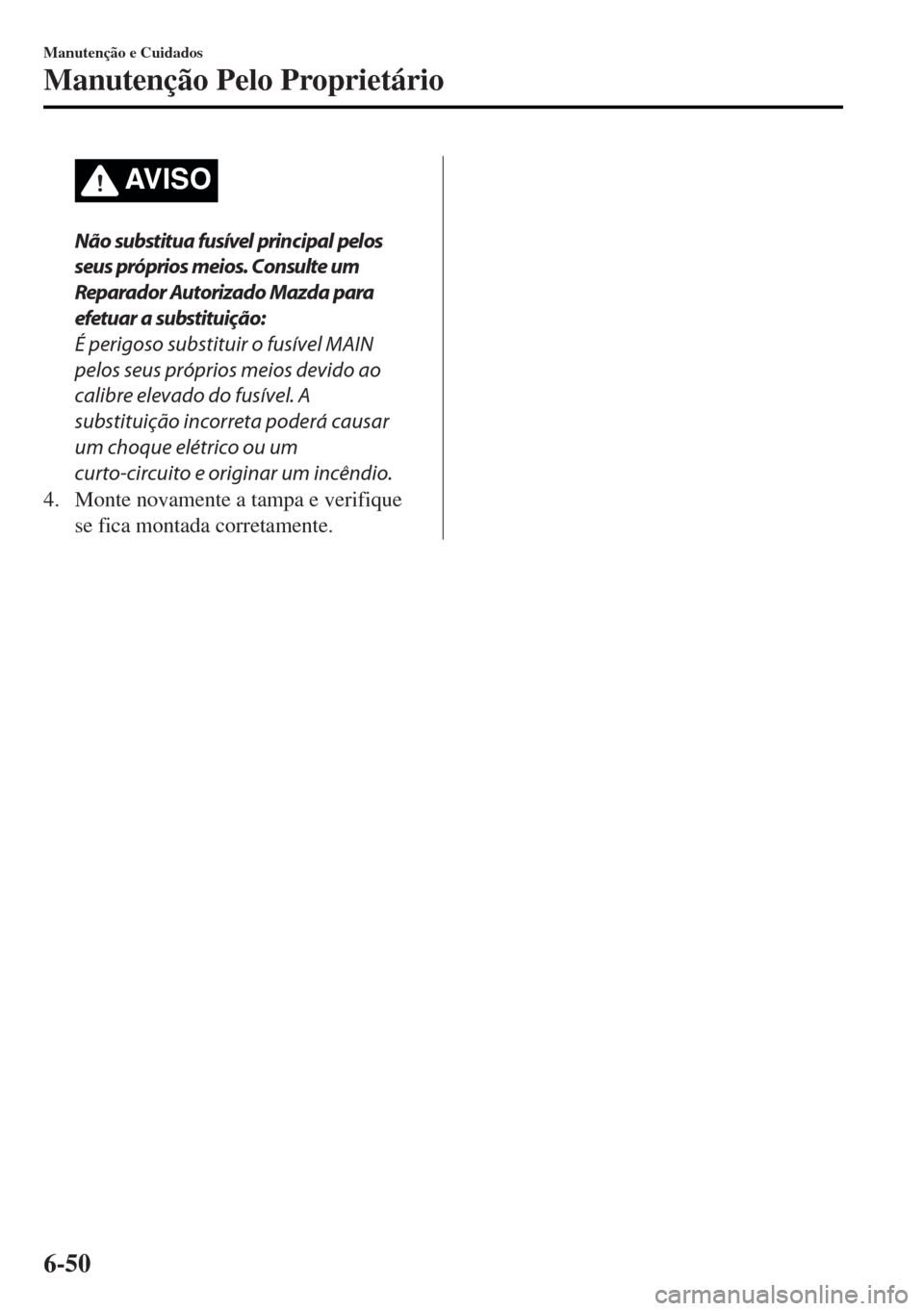

AV I S O
Não substitua fusível principal pelos
seus próprios meios. Consulte um
Reparador Autorizado Mazda para
efetuar a substituição:
É perigoso substituir o fusível MAIN
pelos seus próprios meios devido ao
calibre elevado do fusível. A
substituição incorreta poderá causar
um choque elétrico ou um
curto-circuito e originar um incêndio.
4. Monte novamente a tampa e verifique
se fica montada corretamente.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-50

tDescrição do Painel de Fusíveis
Bloco de fusíveis (Compartimento do motor)
DESCRIÇÃOCALIBRE
DO FUSÍ-
VELCOMPONENTE PROTEGIDO
1ENG IG3 5 AŠ
2ENG IG2 5 AŠ
3 HORN2 7,5 A Buzina
4 C/U IG1 15 A Para proteção de vários circuitos
5 ENG IG1 7,5 A Sistema de controlo do motor
6ŠŠ Š
7 INTERIOR 15 A Luzes do habitáculo
8
ENG
B7,5 A Sistema de controlo do motor
9 AUDIO2 15 A Sistema de áudio
10 METER1 10 A Painel de instrumentos
11 SRS1 7,5 A Airbag
12ŠŠ Š
13 RADIO 7,5 A Sistema de áudio
14 ENGINE3 20 A Sistema de controlo do motor
15 ENGINE1 10 A Sistema de controlo do motor
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-51

DESCRIÇÃOCALIBRE
DO FUSÍ-
VELCOMPONENTE PROTEGIDO
16 ENGINE2 15 A Sistema de controlo do motor
17 AUDIO1 25 A Sistema de áudio
18 A/C MAG 7,5 A Ar condicionado
19AT P U M P
H/L HI20 A
Sistema de controlo da transmissão
*
20 AT 15 A
Sistema de controlo da transmissão*
21 D LOCK 25 A Fecho central das portas
22 H/L RH 20 A Farol (Direito)
23
ENG
B27,5 A Sistema de controlo do motor
24 TAIL 20 ALuzes de presença traseiras, luzes da matrícula, Luzes de pre-
sença
25 DRL 15 AŠ
26 ROOM 25 A Luzes do habitáculo
27 FOG 15 AŠ
28 H/CLEAN 20 A
Lava-faróis
*
29 STOP 10 A
Luzes de stop, Luz de nevoeiro traseira*
30 HORN 15 A Buzina
31 H/L LH 20 A Farol (Esquerdo)
32 ABS/DSC S 30 A ABS, Sistema de controlo dinâmico de estabilidade
33 HAZARD 15 A Luzes de emergência, Luzes de mudança de direção
34 FUEL PUMP 15 A Sistema de combustível
35
ENG
B35 AŠ
36 WIPER 20 A Limpa para-brisas
37
CABIN
B50 A Para proteção de vários circuitos
38ŠŠ Š
39ŠŠ Š
40 ABS/DSC M 50 A ABS, Sistema de controlo dinâmico de estabilidade
41EVVT
A/R PUMP20 A Sistema de controlo do motor
42 EVPS 30 A Sistema de controlo de travagem
43 FAN1 30 A Ventoinha de arrefecimento
44 FAN2 40 AŠ
45 ENG.MAIN 40 A Sistema de controlo do motor
46 EPS 60 A Sistema da direção assistida
47 DEFOG 30 A Desembaciador do vidro traseiro
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-52*Alguns modelos.
