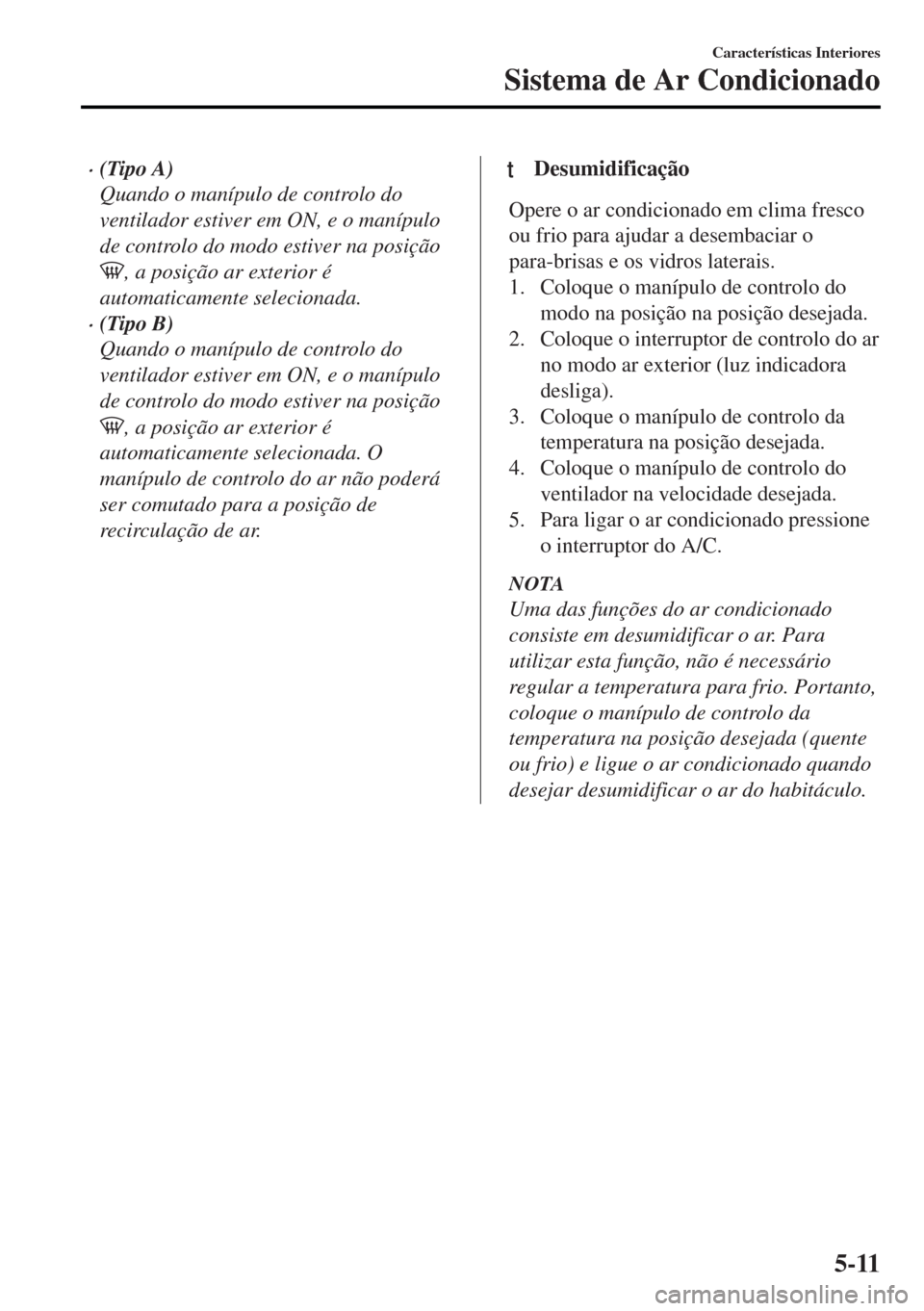

Page 297 of 615

•(Tipo A)
Quando o manípulo de controlo do
ventilador estiver em ON, e o manípulo
de controlo do modo estiver na posição
, a posição ar exterior é
automaticamente selecionada.
•(Tipo B)
Quando o manípulo de controlo do
ventilador estiver em ON, e o manípulo
de controlo do modo estiver na posição
, a posição ar exterior é
automaticamente selecionada. O
manípulo de controlo do ar não poderá
ser comutado para a posição de
recirculação de ar.
tDesumidificação
Opere o ar condicionado em clima fresco
ou frio para ajudar a desembaciar o
para-brisas e os vidros laterais.
1. Coloque o manípulo de controlo do
modo na posição na posição desejada.
2. Coloque o interruptor de controlo do ar
no modo ar exterior (luz indicadora
desliga).
3. Coloque o manípulo de controlo da
temperatura na posição desejada.
4. Coloque o manípulo de controlo do
ventilador na velocidade desejada.
5. Para ligar o ar condicionado pressione
o interruptor do A/C.
NOTA
Uma das funções do ar condicionado
consiste em desumidificar o ar. Para
utilizar esta função, não é necessário
regular a temperatura para frio. Portanto,
coloque o manípulo de controlo da
temperatura na posição desejada (quente
ou frio) e ligue o ar condicionado quando
desejar desumidificar o ar do habitáculo.
Características Interiores
Sistema de Ar Condicionado
5-11

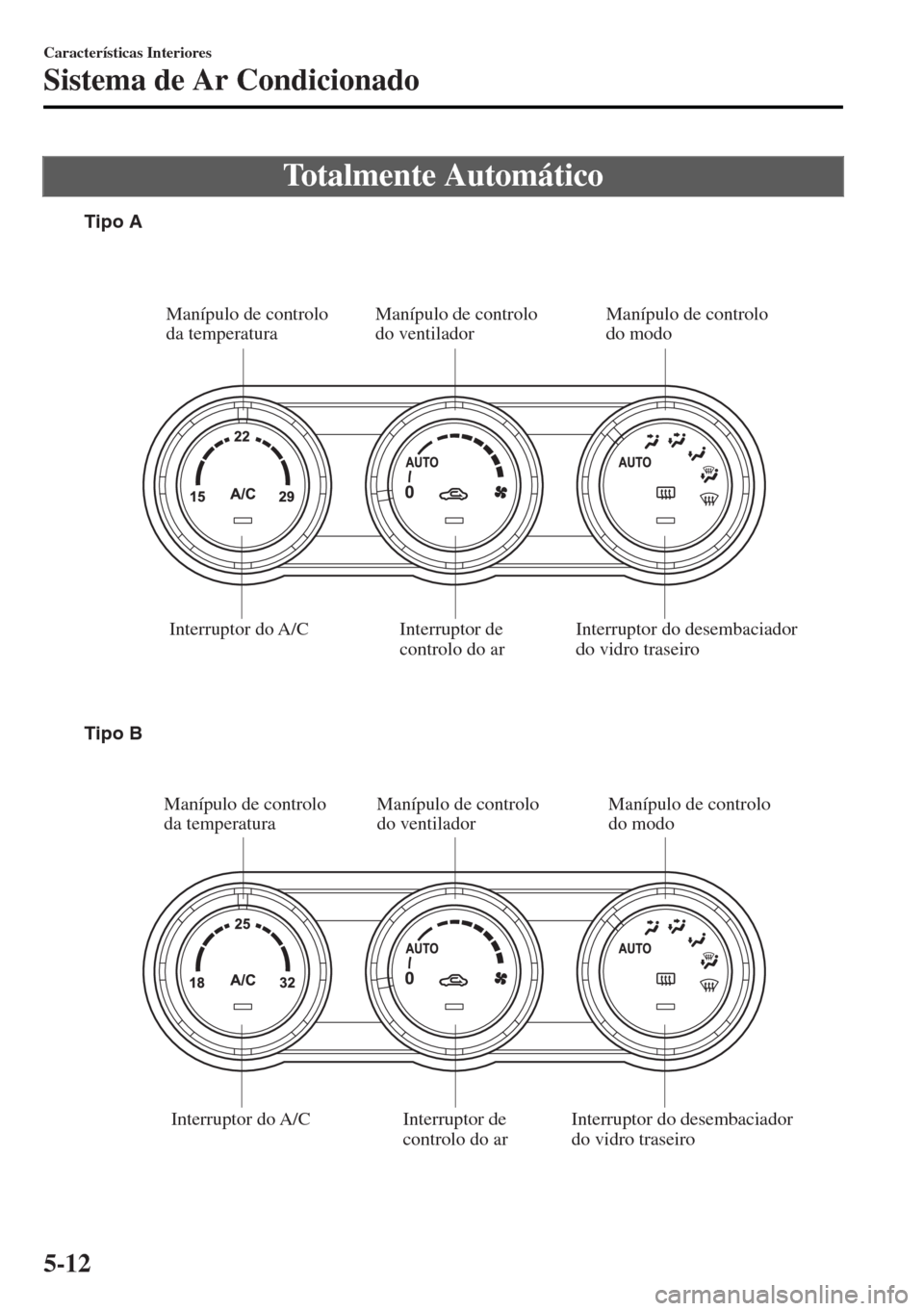

Page 298 of 615
Totalmente Automático
Interruptor do desembaciador
do vidro traseiro Interruptor de
controlo do ar Manípulo de controlo
do ventilador Manípulo de controlo
da temperatura
Interruptor do A/C
Interruptor do desembaciador
do vidro traseiro Interruptor de
controlo do ar Interruptor do A/CManípulo de controlo
do modo
Manípulo de controlo
do ventilador Manípulo de controlo
da temperaturaManípulo de controlo
do modo Tipo A
Tipo B
Características Interiores
Sistema de Ar Condicionado
5-12

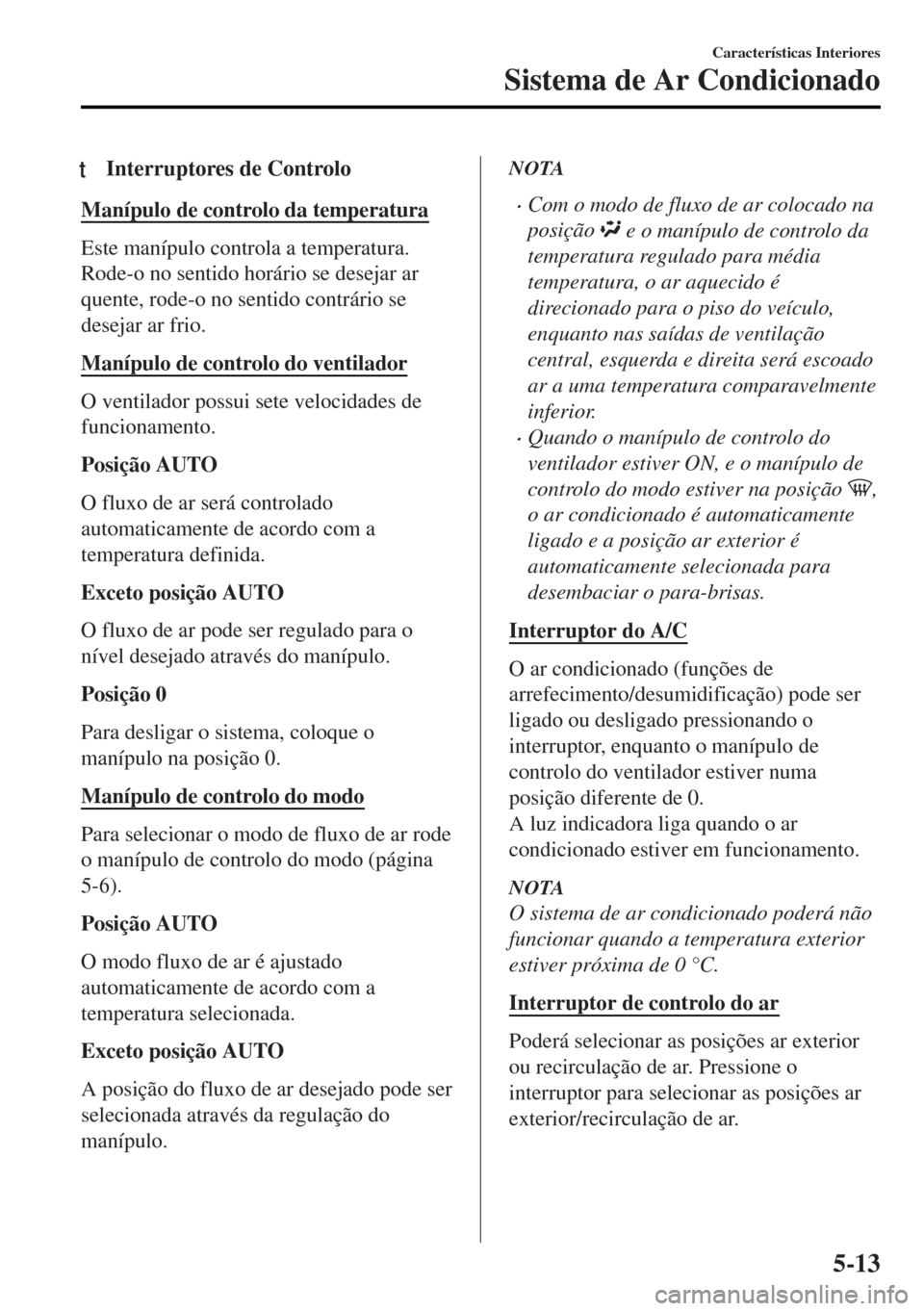

Page 299 of 615

tInterruptores de Controlo
Manípulo de controlo da temperatura
Este manípulo controla a temperatura.
Rode-o no sentido horário se desejar ar
quente, rode-o no sentido contrário se
desejar ar frio.
Manípulo de controlo do ventilador
O ventilador possui sete velocidades de
funcionamento.
Posição AUTO
O fluxo de ar será controlado
automaticamente de acordo com a
temperatura definida.
Exceto posição AUTO
O fluxo de ar pode ser regulado para o
nível desejado através do manípulo.
Posição 0
Para desligar o sistema, coloque o
manípulo na posição 0.
Manípulo de controlo do modo
Para selecionar o modo de fluxo de ar rode
o manípulo de controlo do modo (página
5-6).
Posição AUTO
O modo fluxo de ar é ajustado
automaticamente de acordo com a
temperatura selecionada.
Exceto posição AUTO
A posição do fluxo de ar desejado pode ser
selecionada através da regulação do
manípulo.
NOTA
•Com o modo de fluxo de ar colocado na
posição
e o manípulo de controlo da
temperatura regulado para média
temperatura, o ar aquecido é
direcionado para o piso do veículo,
enquanto nas saídas de ventilação
central, esquerda e direita será escoado
ar a uma temperatura comparavelmente
inferior.
•Quando o manípulo de controlo do
ventilador estiver ON, e o manípulo de
controlo do modo estiver na posição
,
o ar condicionado é automaticamente
ligado e a posição ar exterior é
automaticamente selecionada para
desembaciar o para-brisas.
Interruptor do A/C
O ar condicionado (funções de
arrefecimento/desumidificação) pode ser
ligado ou desligado pressionando o
interruptor, enquanto o manípulo de
controlo do ventilador estiver numa
posição diferente de 0.
A luz indicadora liga quando o ar
condicionado estiver em funcionamento.
NOTA
O sistema de ar condicionado poderá não
funcionar quando a temperatura exterior
estiver próxima de 0 °C.
Interruptor de controlo do ar
Poderá selecionar as posições ar exterior
ou recirculação de ar. Pressione o
interruptor para selecionar as posições ar
exterior/recirculação de ar.
Características Interiores
Sistema de Ar Condicionado
5-13

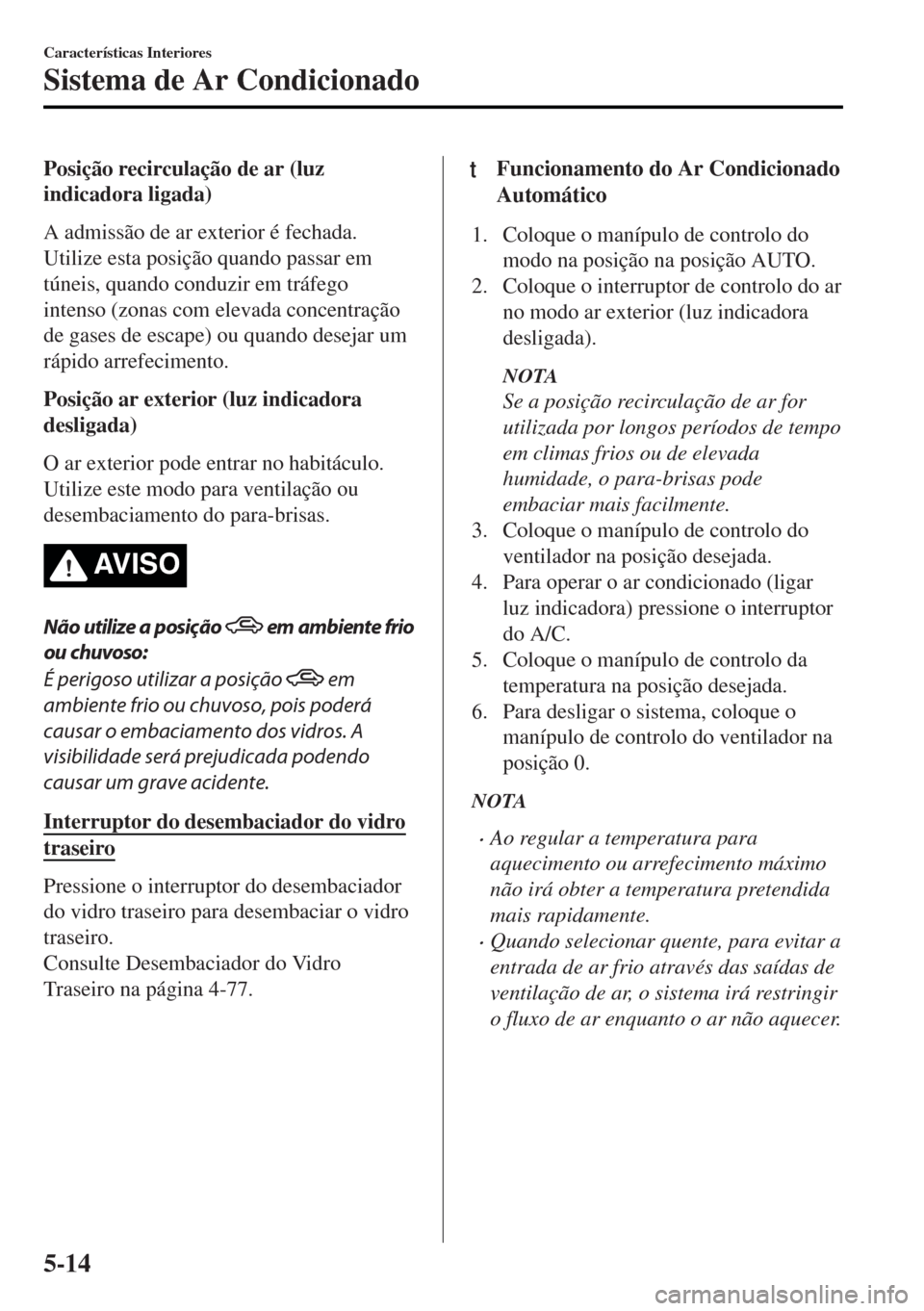

Page 300 of 615

Posição recirculação de ar (luz
indicadora ligada)
A admissão de ar exterior é fechada.
Utilize esta posição quando passar em
túneis, quando conduzir em tráfego
intenso (zonas com elevada concentração
de gases de escape) ou quando desejar um
rápido arrefecimento.
Posição ar exterior (luz indicadora
desligada)
O ar exterior pode entrar no habitáculo.
Utilize este modo para ventilação ou
desembaciamento do para-brisas.
AV I S O
Não utilize a posição em ambiente frio
ou chuvoso:
É perigoso utilizar a posição
em
ambiente frio ou chuvoso, pois poderá
causar o embaciamento dos vidros. A
visibilidade será prejudicada podendo
causar um grave acidente.
Interruptor do desembaciador do vidro
traseiro
Pressione o interruptor do desembaciador
do vidro traseiro para desembaciar o vidro
traseiro.
Consulte Desembaciador do Vidro
Traseiro na página 4-77.
tFuncionamento do Ar Condicionado
Automático
1. Coloque o manípulo de controlo do
modo na posição na posição AUTO.
2. Coloque o interruptor de controlo do ar
no modo ar exterior (luz indicadora
desligada).
NOTA
Se a posição recirculação de ar for
utilizada por longos períodos de tempo
em climas frios ou de elevada
humidade, o para-brisas pode
embaciar mais facilmente.
3. Coloque o manípulo de controlo do
ventilador na posição desejada.
4. Para operar o ar condicionado (ligar
luz indicadora) pressione o interruptor
do A/C.
5. Coloque o manípulo de controlo da
temperatura na posição desejada.
6. Para desligar o sistema, coloque o
manípulo de controlo do ventilador na
posição 0.
NOTA
•Ao regular a temperatura para
aquecimento ou arrefecimento máximo
não irá obter a temperatura pretendida
mais rapidamente.
•Quando selecionar quente, para evitar a
entrada de ar frio através das saídas de
ventilação de ar, o sistema irá restringir
o fluxo de ar enquanto o ar não aquecer.
Características Interiores
Sistema de Ar Condicionado
5-14
Page 301 of 615

tDescongelamento e
Desembaciamento do Para-Brisas
Coloque o manípulo de controlo do modo
na posição
e rode o manípulo de
controlo do ventilador para a velocidade
desejada.
Nesta posição, o modo ar exterior é
selecionado automaticamente e quando o
manípulo de controlo do ventilador está
ON, o ar condicionado é ligado
automaticamente. O ar condicionado irá
desumidificar diretamente o ar para o
para-brisas e vidros laterais (página 5-6).
O fluxo de ar será aumentado.
AV I S O
Coloque o manípulo de controlo da
temperatura na posição quente ou
intermédia quando pretender desembaciar
(posição
):
É perigoso utilizar a posição
com o
manípulo de controlo da temperatura
regulado para a posição frio, pois poderá
causar o embaciamento do para-brisas. A
visibilidade será prejudicada podendo
causar um grave acidente.
NOTA
Utilize o manípulo de controlo da
temperatura para aumentar a temperatura
do fluxo de ar e desembaciar o
para-brisas mais rapidamente.
tSensor de Luz Solar/Temperatura
Sensor de luz solar
Não coloque objetos no sensor de luz
solar. Caso contrário, a temperatura
interior pode não ser ajustada
corretamente.
Sensor de luz solar
Sensor de temperatura do habitáculo
Não tape o sensor de temperatura do
habitáculo. Caso contrário, a temperatura
interior pode não ser ajustada
corretamente.
Sensor de temperatura do habitáculo
Características Interiores
Sistema de Ar Condicionado
5-15
Page 302 of 615

Interruptor do Controlo
do Sistema de Áudio
*
Sem Mãos-Livres Bluetooth®
Com Mãos-Livres Bluetooth®
ttRegulação do Volume
Para aumentar o volume, pressione o
interruptor do volume para cima (
).
Para diminuir o volume, pressione o
interruptor do volume para baixo (
).
ttInterruptor Mute*
Pressione o interruptor mute () uma vez
para eliminar o som da unidade de áudio,
pressione novamente para voltar a
reproduzir som.
NOTA
Se a ignição for colocada na posição off
com o sistema de áudio em silêncio
(mute), a função Mute será cancelada.
Portanto, quando o motor for novamente
ligado, o sistema de áudio irá reproduzir
som. Para eliminar novamente o som do
sistema de áudio, pressione o interruptor
mute (
).
ttInterruptor de Busca
Rádio AM*/MW*/LW*/FM
Pressione o interruptor de busca (, ).
O rádio passa para a próxima/anterior
estação gravada pela ordem de
memorização.
Pressione o interruptor de busca (
, )
para procurar todas as estações disponíveis
a uma frequência superior ou inferior, quer
estejam ou não programadas.
Características Interiores
Antes de Utilizar o Sistema de Áudio
5-16*Alguns modelos.
Page 303 of 615

As estações de rádio que tenham sido
armazenadas anteriormente na
sintonização por memorização automática
(Tipo A)/rádio favorita (Tipo B), podem
ser acedidas pressionando o interruptor de
busca (
, ) durante a receção de
qualquer estação de rádio armazenada na
sintonização por memorização automática
(Tipo A)/rádio favorita (Tipo B). As
estações de rádio podem ser solicitadas
pela ordem de memorização, sendo
necessário pressionar o interruptor (
,
).
Rádio DAB (Tipo B)*
Pressione o interruptor de Busca (, )
enquanto ouve o rádio DAB para solicitar
uma estação anteriormente memorizada na
lista de favoritos. Com cada operação do
interruptor, as estações de rádio podem ser
solicitadas pela ordem em que foram
armazenadas.
Pressione e mantenha pressionado o
interruptor de busca (
) para passar à
estação seguinte, (
) para voltar à estação
anterior.
Áudio USB/Áudio Bluetooth
® (Tipo
B)/CD
Para passar ao início da faixa seguinte,
pressione o interruptor de busca (
) .
Para passar ao início da faixa anterior,
pressione o interruptor de busca (
)
alguns segundos após o início da
reprodução.
Para iniciar a reprodução a partir do início
da faixa atual, pressione o interruptor de
busca (
) alguns segundos após o início
da reprodução.
Pressione e mantenha pressionado o
interruptor de busca (
, ) para passar
continuamente às faixas seguintes ou às
faixas anteriores respetivamente.
DVD (Tipo B)
*
Para passar ao início do capítulo seguinte,
pressione o interruptor de busca (
).
Para voltar ao início do capítulo anterior,
pressione o interruptor de busca (
).
Rádio Aha™/Stitcher™ (Tipo B)
Para passar ao início da faixa seguinte,
pressione o interruptor de busca (
) .
Pressão longa no interruptor de busca (
)
para avaliar a reprodução da atual faixa
como "Gosto".
Pressão longa no interruptor de busca (
)
para avaliar a reprodução da atual faixa
como "Não gosto".
Características Interiores
Antes de Utilizar o Sistema de Áudio
*Alguns modelos.5-17

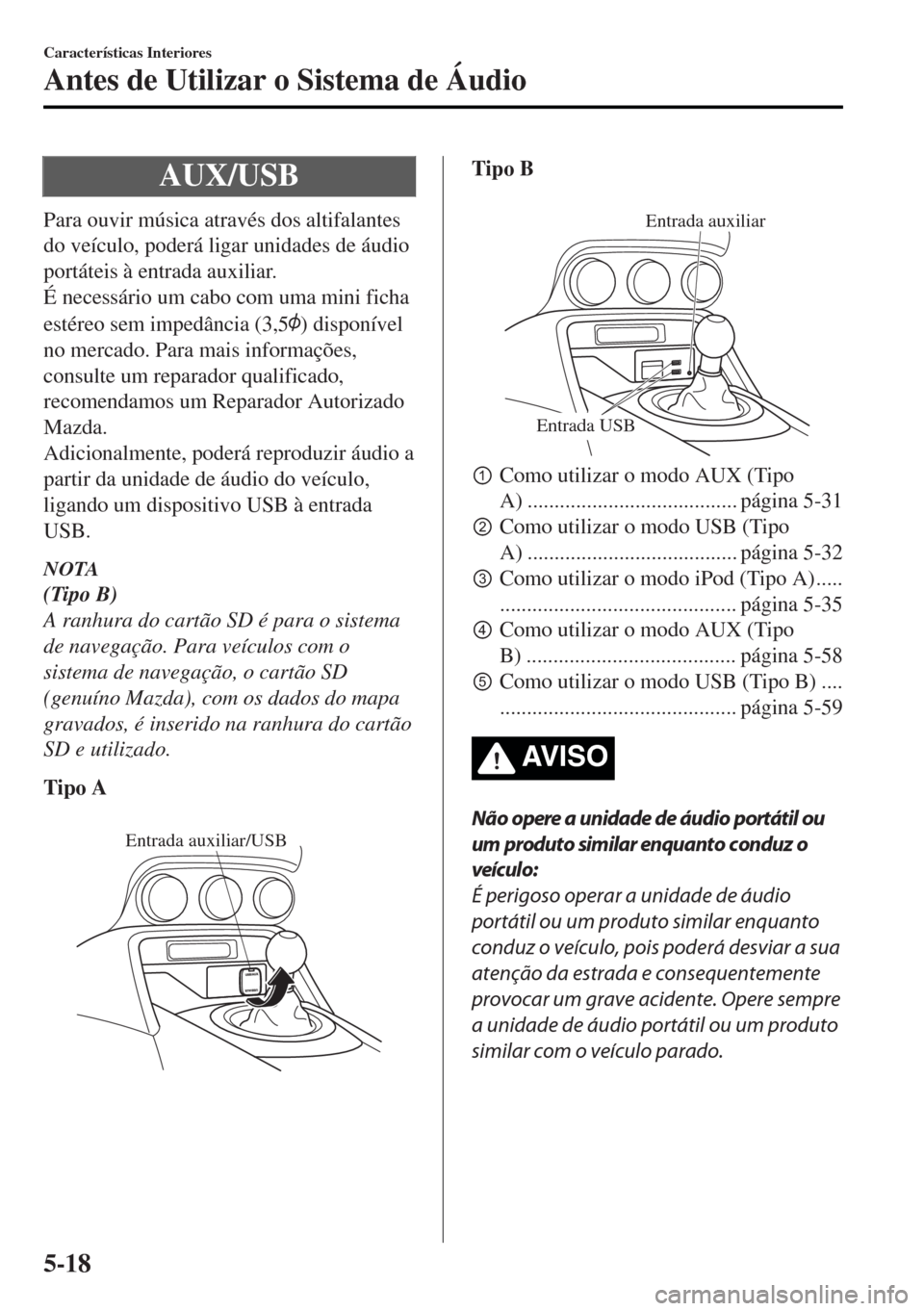

Page 304 of 615

AUX/USB
Para ouvir música através dos altifalantes
do veículo, poderá ligar unidades de áudio
portáteis à entrada auxiliar.
É necessário um cabo com uma mini ficha
estéreo sem impedância (3,5
) disponível
no mercado. Para mais informações,
consulte um reparador qualificado,
recomendamos um Reparador Autorizado
Mazda.
Adicionalmente, poderá reproduzir áudio a
partir da unidade de áudio do veículo,
ligando um dispositivo USB à entrada
USB.
NOTA
(Tipo B)
A ranhura do cartão SD é para o sistema
de navegação. Para veículos com o
sistema de navegação, o cartão SD
(genuíno Mazda), com os dados do mapa
gravados, é inserido na ranhura do cartão
SD e utilizado.
Tipo A
Entrada auxiliar/USB
Tipo B
Entrada USB
Entrada auxiliar
pComo utilizar o modo AUX (Tipo
A) ....................................... página 5-31
qComo utilizar o modo USB (Tipo
A) ....................................... página 5-32
rComo utilizar o modo iPod (Tipo A).....
............................................ página 5-35
sComo utilizar o modo AUX (Tipo
B) ....................................... página 5-58
tComo utilizar o modo USB (Tipo B) ....
............................................ página 5-59
AV I S O
Não opere a unidade de áudio portátil ou
um produto similar enquanto conduz o
veíc ulo:
É perigoso operar a unidade de áudio
portátil ou um produto similar enquanto
conduz o veículo, pois poderá desviar a sua
atenção da estrada e consequentemente
provocar um grave acidente. Opere sempre
a unidade de áudio portátil ou um produto
similar com o veículo parado.
Características Interiores
Antes de Utilizar o Sistema de Áudio
5-18
