2017 MAZDA MODEL MX-5 Manual do proprietário (in Portuguese)

•O défice de pressão pode causar um
aumento do consumo de combustível,
desgaste invulgar dos pneus, vedação
do talão do pneu, podendo deformar a
jante e causar a separação do pneu e da
jante.
•O excesso de pressão pode originar uma
condução desconfortável, desgaste
invulgar dos pneus e uma maior
probabilidade de danos causados pelas
irregularidades da estrada.
Mantenha a pressão dos pneus nos
níveis corretos. Se algum pneu
necessitar frequentemente de ajuste de
pressão, solicite a inspeção do mesmo.
tRotação dos Pneus
AV I S O
Rode os pneus periodicamente:
O desgaste irregular de um pneu é
perigoso. Para equilibrar o desgaste da
banda de rodagem dos pneus para manter
um bom desempenho ao nível do
comportamento e travagem, troque as
posições dos pneus a cada 10.000 km ou
num intervalo de quilometragem inferior
se ocorrer um desgaste irregular.
Durante a rotação dos pneus, inspecione se
estão corretamente equilibrados.
NOTA
Como o seu veículo não está equipado
com um pneu sobressalente, não poderá
realizar a rotação dos pneus de modo
seguro com o macaco equipado no seu
veículo. Para realizar a rotação dos
pneus, dirija-se a um reparador
qualificado, recomendamos um Reparador
Autorizado Mazda.

Não incluir (APENAS UTILIZAÇÃO
TEMPORÁRIA) o pneu sobressalente na rotação. Dianteira
Adicionalmente, inspecione a existência
de danos e desgaste invulgar nos pneus. O
desgaste invulgar é normalmente
provocado por um ou pela combinação dos
seguintes fatores:

•Pressão incorreta dos pneus
•Desalinhamento das rodas
•Rodas desequilibradas
•Travagens fortes

Após a rotação, ajuste a pressão de todos
os pneus em conformidade com as
especificações (página 9-8) e inspecione
o aperto das porcas.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-37

CUIDADO
Efetue a rotação dos pneus unidirecionais e
radiais com piso assimétrico ou pregos
apenas da dianteira para a traseira e não
de um lado para o outro. O desempenho
dos pneus será reduzido se forem trocados
de um lado para o outro.
(Com diferencial de escorregamento
limitado)
Não utilize o seguinte:
¾Pneus com tamanho diferente da
especificação
¾Pneus com tamanhos ou tipos diferentes
em simultâneo
¾Pneus com pressão insuficiente
Caso não siga estas instruções, a rotação
das rodas esquerdas e direitas será
diferente, aplicando assim uma carga
permanente no diferencial de
escorregamento limitado.
Desta forma poderá causar uma avaria.
tSubstituição de um Pneu
AV I S O
Utilize sempre pneus em boas condições:
É perigoso conduzir com pneus gastos.
Reduz a eficácia da travagem, a precisão
da direção e a tração, podendo resultar
num acidente.
Substitua os quatro pneus em simultâneo:
É perigoso substituir apenas um pneu.
Poderá provocar alterações no
comportamento do veículo e na eficácia da
travagem, resultando na perda de controlo
do veículo. A Mazda recomenda a
substituição dos quatro pneus em
simultâneo.
Se um pneu se desgastar uniformemente,
um indicador de desgaste irá surgir sob a
forma de uma banda sólida na banda de
rodagem.
Quando isto acontecer, substitua o pneu.
Piso novoIndicador de desgaste
da banda de rodagem
Piso gasto
Deverá substituir os pneus antes da banda
de rodagem se gastar por completo e
atingir a banda sólida.
ttSubstituição de Uma Jante
AV I S O
Utilize sempre jantes no seu veículo com o
tamanho correto:
É perigoso utilizar jantes com o tamanho
incorreto. Poderá afetar a travagem e o
comportamento do veículo, o que poderá
originar a perda de controlo e um acidente.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-38

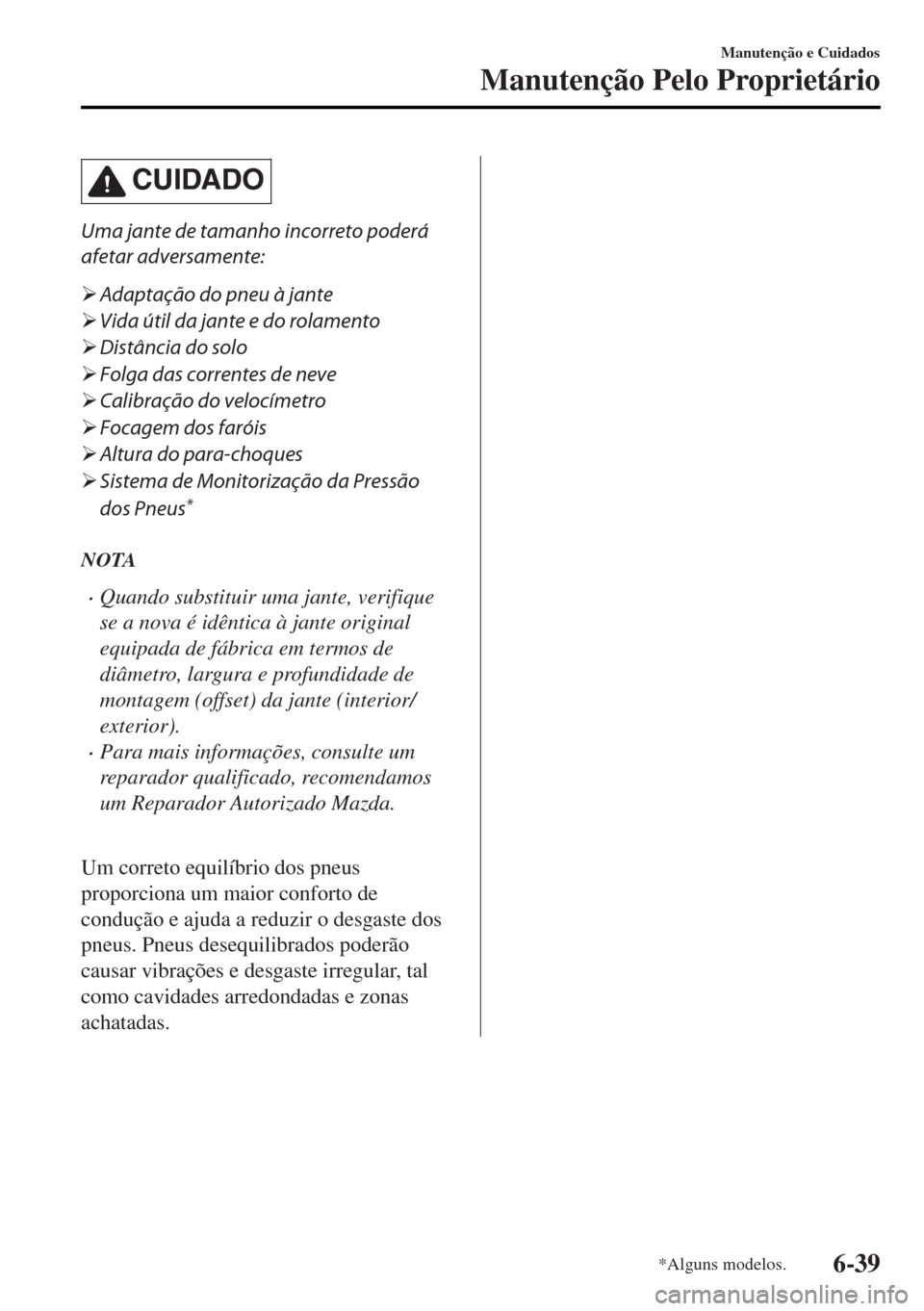

CUIDADO
Uma jante de tamanho incorreto poderá
afetar adversamente:
¾Adaptação do pneu à jante
¾Vida útil da jante e do rolamento
¾Distância do solo
¾Folga das correntes de neve
¾Calibração do velocímetro
¾Focagem dos faróis
¾Altura do para-choques
¾Sistema de Monitorização da Pressão
dos Pneus
*
NOTA
•Quando substituir uma jante, verifique
se a nova é idêntica à jante original
equipada de fábrica em termos de
diâmetro, largura e profundidade de
montagem (offset) da jante (interior/
exterior).
•Para mais informações, consulte um
reparador qualificado, recomendamos
um Reparador Autorizado Mazda.

Um correto equilíbrio dos pneus
proporciona um maior conforto de
condução e ajuda a reduzir o desgaste dos
pneus. Pneus desequilibrados poderão
causar vibrações e desgaste irregular, tal
como cavidades arredondadas e zonas
achatadas.
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-39

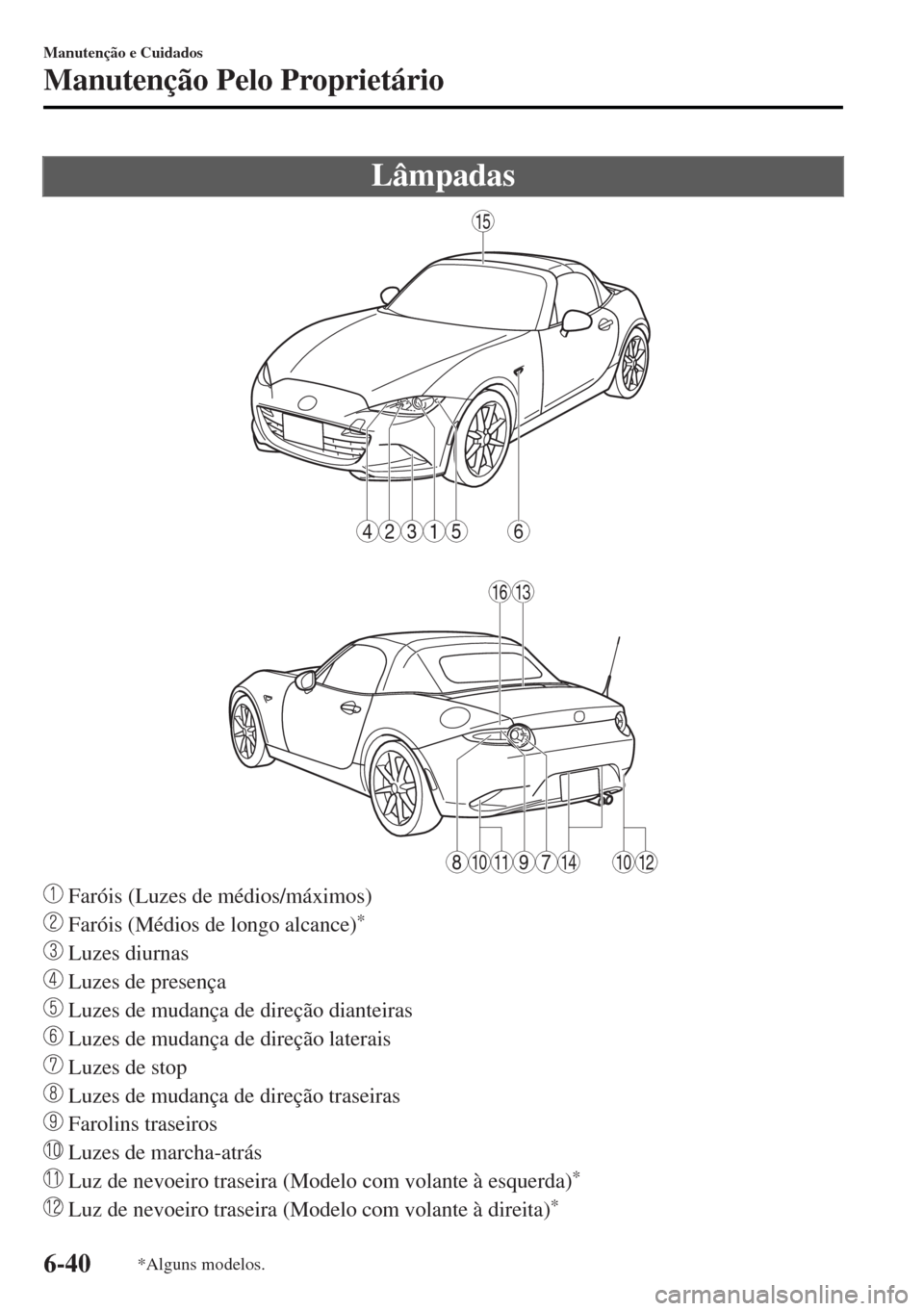

Lâmpadas
6
15
1316
15234
1011141012789
Faróis (Luzes de médios/máximos)
Faróis (Médios de longo alcance)*
Luzes diurnas
Luzes de presença
Luzes de mudança de direção dianteiras
Luzes de mudança de direção laterais
Luzes de stop
Luzes de mudança de direção traseiras
Farolins traseiros
Luzes de marcha-atrás
Luz de nevoeiro traseira (Modelo com volante à esquerda)*
Luz de nevoeiro traseira (Modelo com volante à direita)*
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-40*Alguns modelos.

Terceira luz de stop
Luzes da matrícula
Luzes do habitáculo
Luz do compartimento de bagagens
CUIDADO
Quando remover a lente ou a lâmpada
utilizando uma chave de fendas de ponta
chata, certifique-se que a chave de fendas
não entra em contacto com o terminal
interior. Se a chave de fendas de pontas
planas entrar em contacto com o terminal,
poderá ocorrer um curto-circuito.
NOTA
•Para substituir a lâmpada, consulte um
reparador qualificado, recomendamos
um Reparador Autorizado Mazda.
•Utilize a capa protetora e cartão da
lâmpada de substituição para despojar
a lâmpada antiga corretamente, longe
do alcance das crianças.
ttSubstituição das Lâmpadas das
Luzes Exteriores
Faróis, Luzes diurnas (tipo LED), Luzes
de presença, Terceira luz de stop, Luzes
de stop, Luzes de presença traseiras,
Luz traseira de nevoeiro*
A lâmpada LED não pode ser substituída
como unidade única porque é uma unidade
integrada.
A lâmpada LED tem de ser substituída
com a unidade. Quando for necessária a
sua substituição, recomendamos um
Reparador Autorizado Mazda.
Luzes diurnas (Tipo lâmpada
incandescente)
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Puxe a secção central de cada retentor
de plástico e remova os retentores.

Desmontagem
Instalação
3. Rode o parafuso no sentido
anti-horário e remova-o, de seguida
desmonte parcialmente o
guarda-lamas.

4. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
Manutenção e Cuidados
Manutenção Pelo Proprietário
*Alguns modelos.6-41

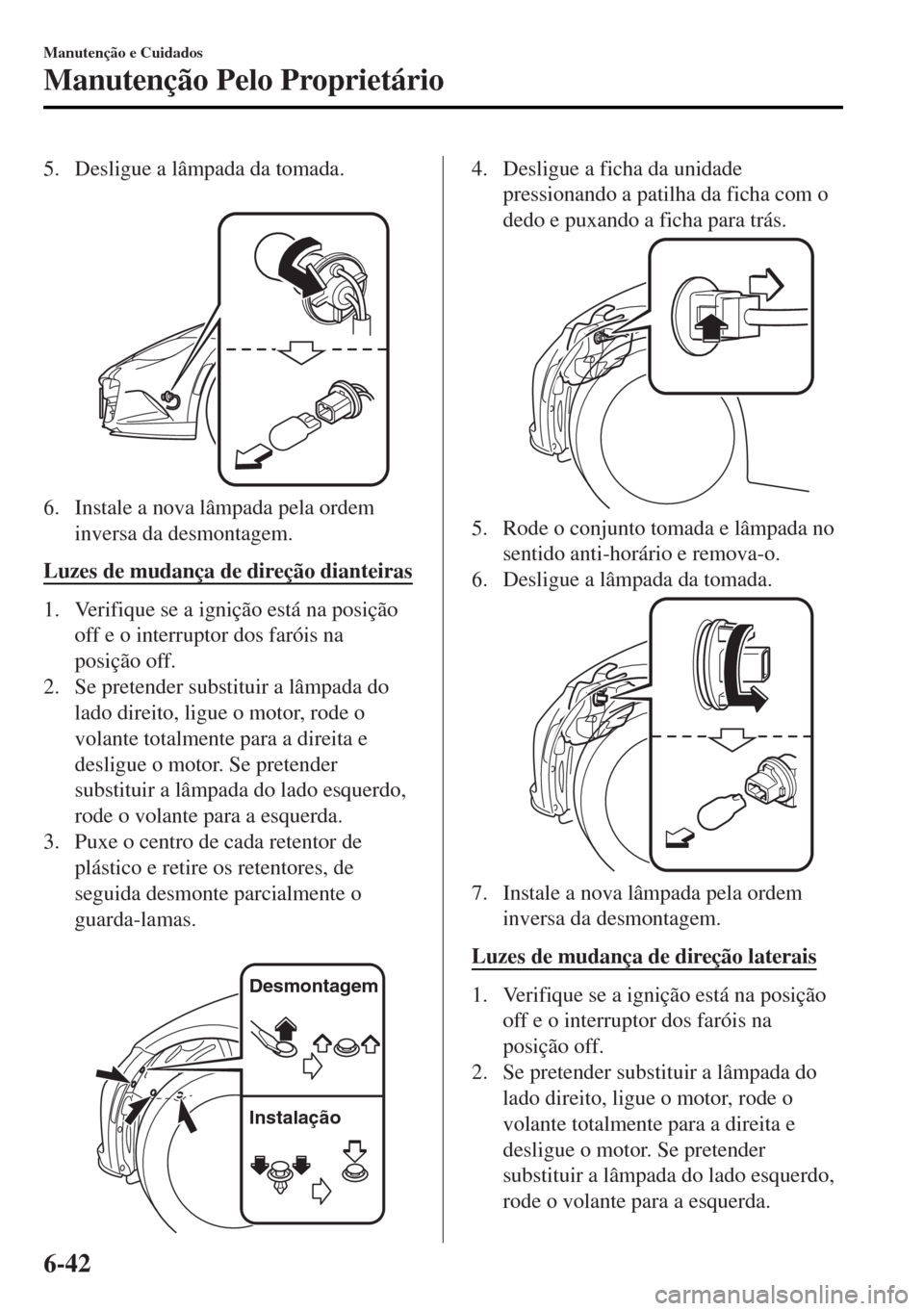

5. Desligue a lâmpada da tomada.

6. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes de mudança de direção dianteiras
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Se pretender substituir a lâmpada do
lado direito, ligue o motor, rode o
volante totalmente para a direita e
desligue o motor. Se pretender
substituir a lâmpada do lado esquerdo,
rode o volante para a esquerda.
3. Puxe o centro de cada retentor de
plástico e retire os retentores, de
seguida desmonte parcialmente o
guarda-lamas.

Desmontagem
Instalação
4. Desligue a ficha da unidade
pressionando a patilha da ficha com o
dedo e puxando a ficha para trás.
5. Rode o conjunto tomada e lâmpada no
sentido anti-horário e remova-o.
6. Desligue a lâmpada da tomada.
7. Instale a nova lâmpada pela ordem
inversa da desmontagem.
Luzes de mudança de direção laterais
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Se pretender substituir a lâmpada do
lado direito, ligue o motor, rode o
volante totalmente para a direita e
desligue o motor. Se pretender
substituir a lâmpada do lado esquerdo,
rode o volante para a esquerda.
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-42

3. Puxe o centro de cada retentor de
plástico e retire os retentores, de
seguida desmonte parcialmente o
guarda-lamas.

Desmontagem
Instalação
4. Remova a unidade pressionando a
patilha na unidade com o dedo e
puxando a unidade para a frente.

5. Desligue a ficha elétrica da unidade
puxando-a para trás.

6. Instale a nova unidade da luz de
mudança de direção lateral pela ordem
inversa da desmontagem.
Luzes de mudança de direção traseiras
1. Verifique se a ignição está na posição
off e o interruptor dos faróis na
posição off.
2. Puxe a secção central de cada retentor
de plástico e remova os retentores e o
revestimento do compartimento de
bagagens.

Desmontagem
Instalação
3. Desligue a ficha da unidade
pressionando a patilha da ficha com o
dedo e puxando a ficha para baixo.

Manutenção e Cuidados
Manutenção Pelo Proprietário
6-43

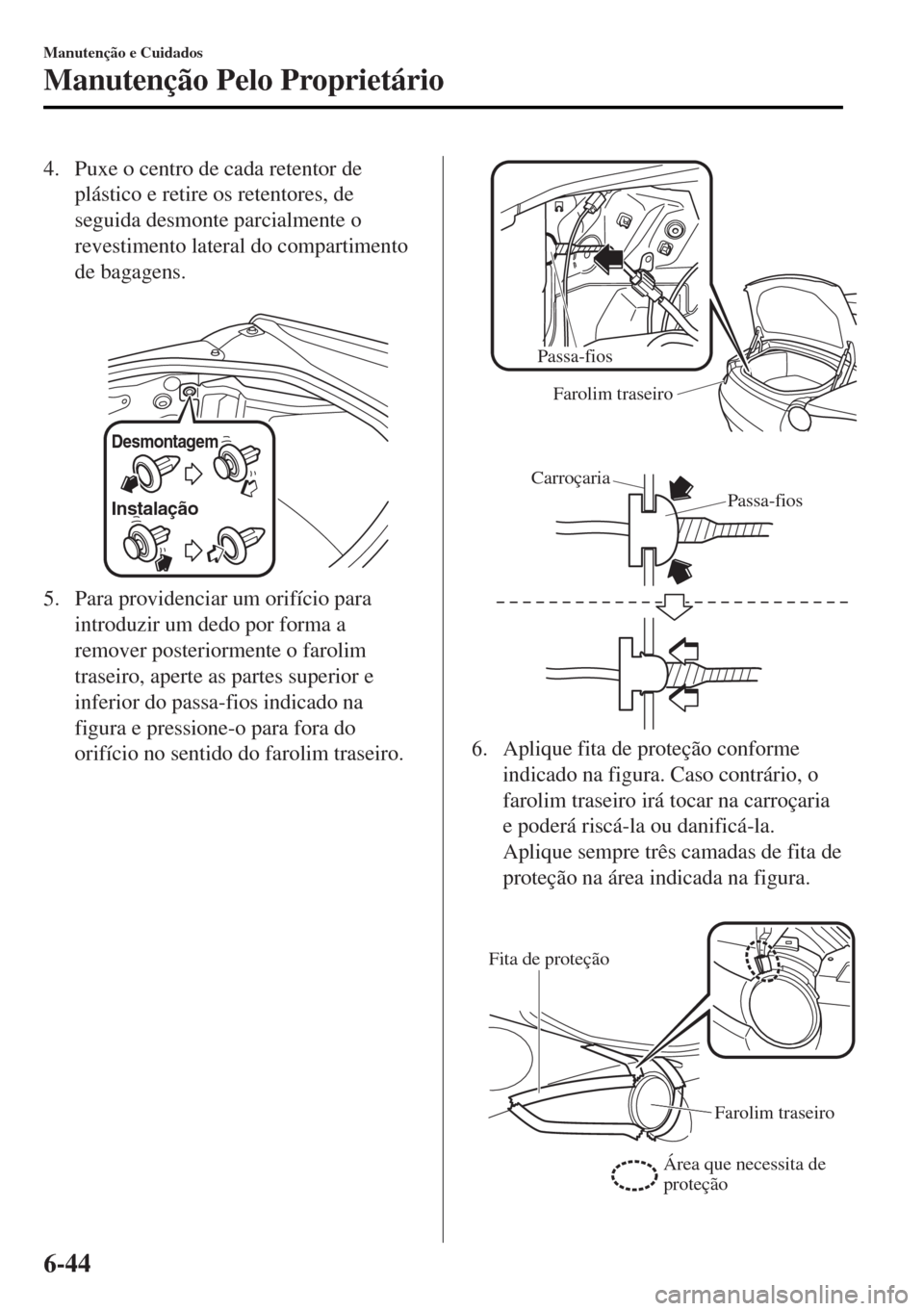

4. Puxe o centro de cada retentor de
plástico e retire os retentores, de
seguida desmonte parcialmente o
revestimento lateral do compartimento
de bagagens.

Desmontagem
Instalação
5. Para providenciar um orifício para
introduzir um dedo por forma a
remover posteriormente o farolim
traseiro, aperte as partes superior e
inferior do passa-fios indicado na
figura e pressione-o para fora do
orifício no sentido do farolim traseiro.
Passa-fios
Farolim traseiro

Passa-fios Carroçaria
6. Aplique fita de proteção conforme
indicado na figura. Caso contrário, o
farolim traseiro irá tocar na carroçaria
e poderá riscá-la ou danificá-la.
Aplique sempre três camadas de fita de
proteção na área indicada na figura.

Fita de proteção
Farolim traseiro
Área que necessita de
proteção
Manutenção e Cuidados
Manutenção Pelo Proprietário
6-44
