2017 MAZDA MODEL MX-5 Manual do proprietário (in Portuguese)

Manutenção 1ª2ª3ª4ª5ª6ª7ª8ª9ª10ª 11ª 12ª
Foles dos semi-eixos IIIIII
Sistema de escape e blindagem ao calor Inspecionar a cada 80.000 km ou 5 anos.
Parafusos e porcas do chassis e carroçaria T T T T T T
Condição da carroçaria (oxidação, corrosão e
perfuração)IIIIIIIIIIII
Pneus (incluindo o pneu sobressalente) (com
ajuste da pressão)
*10IIIIIIIIIIII
Kit de emergência de reparação de pneu furado
(se equipado)
*11IIIIIIIIIIII
Símbolos do diagrama:
I: Inspeção: Inspecione e limpe, repare, ajuste, abasteça ou substitua se necessário.
R: Substituir
L: Lubrificar
C: Limpar
T: Apertar
D: Drenar
Observações:
*1 Nos seguintes países, inspecione as velas de ignição em intervalos de 10.000 km ou 12 meses antes de as
substituir no intervalo especificado.
Albânia, Bósnia e Herzegovina, Bulgária, Croácia, Letónia, Macedónia, Moldávia, Montenegro, Roménia,
Sérvia, Eslováquia, Ucrânia
*2 Se o veículo for utilizado em áreas muito poeirentas ou de areia, limpe e se necessário substitua o filtro de ar
mais cedo do que previsto nos intervalos recomendados.
*3 Inspecione também as correias de acionamento do ar condicionado, se equipado.
Se o veículo for utilizado principalmente nas seguintes condições, inspecione as correias de acessórios em
intervalos de 20.000 km ou 12 meses.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixas temperaturas ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*4 Para alguns países da Europa, a configuração de manutenção flexível está predefinida de fábrica. Para mais
informações, consulte um Reparador Autorizado Mazda. A configuração flexível pode ser definida se o
veículo for operado principalmente onde nenhuma das seguintes condições se aplica.
a) Veículo utilizado em serviço de forças de segurança pública, como táxi ou como veículo de transporte
escolar.
b) Condução em ambientes poeirentos
c) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
Uma vez a manutenção flexível selecionada, o veículo calcula a vida útil do óleo baseando-se nas condições de
funcionamento do motor e informa-o quando for necessário substituir o óleo, ligando a luz indicadora de chave
inglesa no painel de instrumentos.
Sempre que substituir o óleo do motor, reconfigure os dados do óleo do motor independentemente da
mensagem indicada/luz indicadora de chave inglesa.
Manutenção e Cuidados
Manutenção Programada
6-5

*5 Se o veículo for conduzido principalmente nas seguintes condições, substitua o óleo do motor e o filtro de óleo
em intervalos de 10.000 km ou num intervalo de quilometragem inferior.
a) Veículo utilizado em serviço de forças de segurança pública, como táxi ou como veículo de transporte
escolar.
b) Condução em ambientes poeirentos
c) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
d) Condução por períodos prolongados a baixas temperaturas ou regularmente em distâncias curtas
e) Condução em condições de temperatura elevada
f) Condução regular em estradas de montanha
*6 É recomendada a utilização de FL-22 quando substituir o líquido de arrefecimento do motor. Utilizar um
líquido de arrefecimento do motor diferente de FL-22 pode provocar graves danos no motor e sistema de
arrefecimento.
*7 Inspecione o nível de eletrólito da bateria, gravidade específica e aparência externa. A bateria selada exige
apenas uma inspeção à aparência externa.
*8 Se os travões forem utilizados intensivamente (por exemplo, condução de montanha ou agressiva) ou se for
utilizado em climas extremamente húmidos, substitua o óleo dos travões anualmente.
*9 Se este componente tiver estado submerso em água, o óleo deve ser substituído.*10 Recomenda-se a rotação dos pneus a cada 10.000 km.*11 Verifique o prazo de validade do vedante de pneu todos os anos quando efetuar a manutenção programada.
Substitua a garrafa de vedante de pneu por uma nova antes do prazo de validade.
tExceto Europa
Israel
Intervalo de ManutençãoNúmero de meses ou quilómetros, o que ocorrer primeiro
Meses 1224364860728496108120132144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Velas de ignição Substituir a cada 120.000 km ou 6 anos.
Filtro de combustível Substituir a cada 135.000 km.
Sistema evaporativo (se equipado) I I I
Linhas e tubos de combustível I I I I I I
Correias de acessórios
*1IIIIIIIIIIII
Óleo do motor e filtro de óleo
*2RRRRRRRRRRRR
Filtro de ar
*3CCCRCCCRCCCR
Sistema de arrefecimento I I I I I I
Líquido de arrefecimento do motor
*4Substituir nos primeiros 195.000 km ou 10 anos; posterior-
mente, a cada 90.000 km ou em períodos de 5 anos.
Bateria
*5IIIIIIIIIIII
Linhas, tubos e ligações dos travões IIIIIIIIIIII
Óleo dos travões
*6IRIRIRIRIRIR
Travão de estacionamento IIIIIIIIIIII
Servo-freio (Amplificador dos travões) e tuba-
gens dos travõesIIIIIIIIIIII
Manutenção e Cuidados
Manutenção Programada
6-6

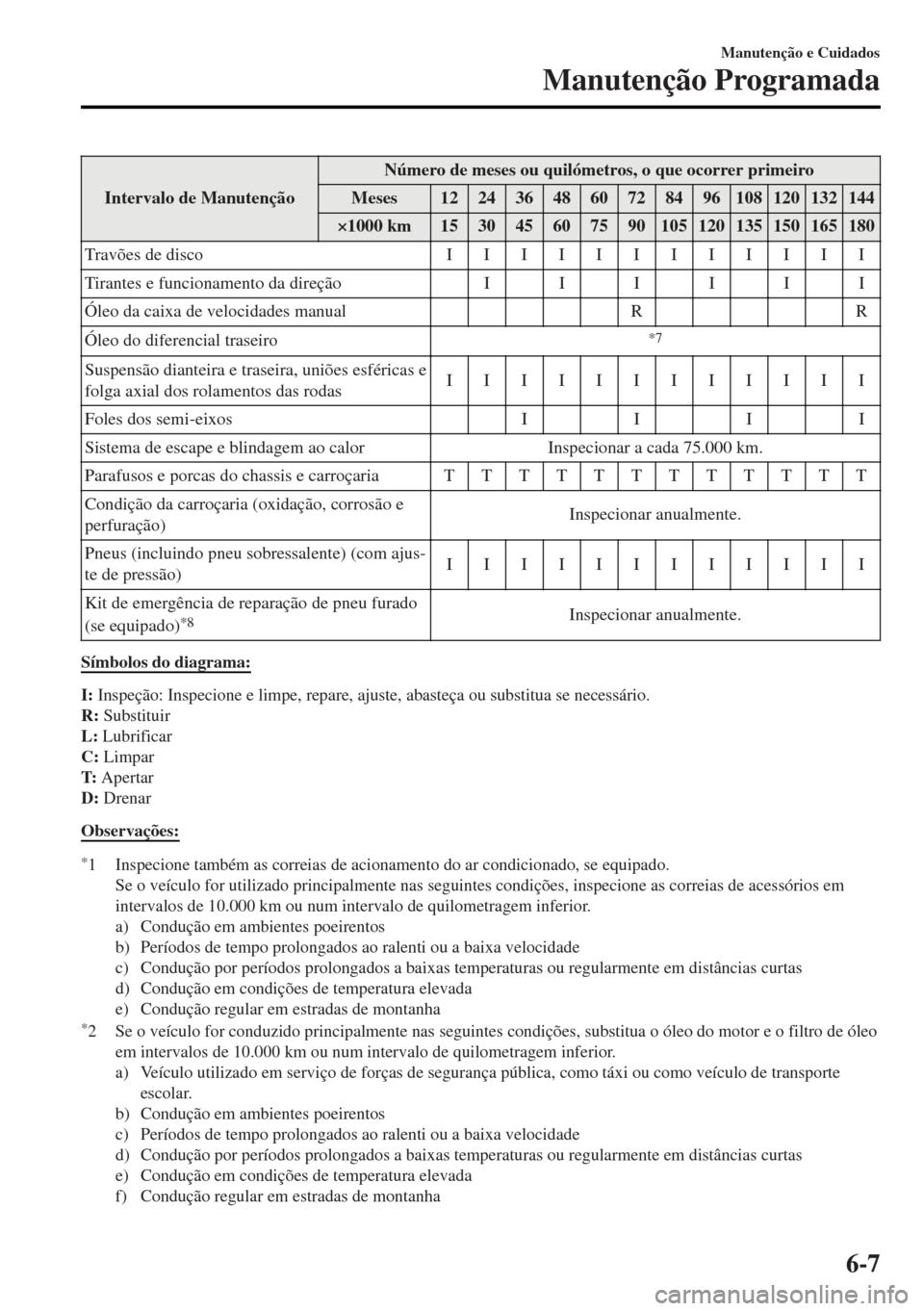

Intervalo de ManutençãoNúmero de meses ou quilómetros, o que ocorrer primeiro
Meses 1224364860728496108120132144
×1000 km 15 30 45 60 75 90 105 120 135 150 165 180
Travões de disco IIIIIIIIIIII
Tirantes e funcionamento da direção I I I I I I
Óleo da caixa de velocidades manual R R
Óleo do diferencial traseiro
*7
Suspensão dianteira e traseira, uniões esféricas e
folga axial dos rolamentos das rodasIIIIIIIIIIII
Foles dos semi-eixos I I I I
Sistema de escape e blindagem ao calor Inspecionar a cada 75.000 km.
Parafusos e porcas do chassis e carroçaria TTTTTTTTTTTT
Condição da carroçaria (oxidação, corrosão e
perfuração)Inspecionar anualmente.
Pneus (incluindo pneu sobressalente) (com ajus-
te de pressão)IIIIIIIIIIII
Kit de emergência de reparação de pneu furado
(se equipado)
*8Inspecionar anualmente.
Símbolos do diagrama:
I: Inspeção: Inspecione e limpe, repare, ajuste, abasteça ou substitua se necessário.
R: Substituir
L: Lubrificar
C: Limpar
T: Apertar
D: Drenar
Observações:
*1 Inspecione também as correias de acionamento do ar condicionado, se equipado.
Se o veículo for utilizado principalmente nas seguintes condições, inspecione as correias de acessórios em
intervalos de 10.000 km ou num intervalo de quilometragem inferior.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixas temperaturas ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*2 Se o veículo for conduzido principalmente nas seguintes condições, substitua o óleo do motor e o filtro de óleo
em intervalos de 10.000 km ou num intervalo de quilometragem inferior.
a) Veículo utilizado em serviço de forças de segurança pública, como táxi ou como veículo de transporte
escolar.
b) Condução em ambientes poeirentos
c) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
d) Condução por períodos prolongados a baixas temperaturas ou regularmente em distâncias curtas
e) Condução em condições de temperatura elevada
f) Condução regular em estradas de montanha
Manutenção e Cuidados
Manutenção Programada
6-7

*3 Se o veículo for utilizado em áreas muito poeirentas ou de areia, limpe e se necessário substitua o filtro de ar
mais cedo do que previsto nos intervalos recomendados.
*4 É recomendada a utilização de FL-22 quando substituir o líquido de arrefecimento do motor. Utilizar um
líquido de arrefecimento do motor diferente de FL-22 pode provocar graves danos no motor e sistema de
arrefecimento.
*5 Inspecione o nível de eletrólito da bateria, gravidade específica e aparência externa. A bateria selada exige
apenas uma inspeção à aparência externa.
*6 Se os travões forem utilizados intensivamente (por exemplo, condução de montanha ou agressiva) ou se for
utilizado em climas extremamente húmidos, substitua o óleo dos travões anualmente.
*7 Se este componente tiver estado submerso em água, o óleo deve ser substituído.*8 Verifique o prazo de validade do vedante de pneu todos os anos quando efetuar a manutenção programada.
Substitua a garrafa de vedante de pneu por uma nova antes do prazo de validade.
Exceto Israel
Intervalo de Manu-
tençãoNúmero de meses ou quilómetros, o que ocorrer primeiro.
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Filtro de combustível Substituir a cada 60.000 km.
Velas de ignição
*1Substituir a cada 120.000 km.
Sistema evaporativo (se equipado)IIIIIIII
Correias de acessórios
*2IIIIIIIIIIIIIIII
Óleo do motor
*3
Exceto os se-
guintes país-
esRRRRRRRRRRRRRRRR
Geórgia/
Arménia/
CambojaSubstituir a cada 5.000 km ou 6 meses.
Filtro de óleo do
motor
*3
Exceto os se-
guintes país-
esRRRRRRRRRRRRRRRR
Geórgia/
Arménia/
CambojaSubstituir a cada 10.000 km ou 1 ano.
Sistema de arrefecimento IIIIIIII
Líquido de arrefecimento do mo-
tor
*4Substituir nos primeiros 200.000 km ou 10 anos; posteriormente, a cada
100.000 km ou em períodos de 5 anos.
Filtro de ar
*5
Exceto os se-
guintes país-
esCCRCCRCC
Geórgia/
Arménia/CRCRCRCR
Sistema de combus-
tível
*6*7Países afeta-
dos*8Limpe o sistema de alimentação de combustível usando o produto de remo-
ção de depósitos genuíno Mazda a cada 10.000 km.
Manutenção e Cuidados
Manutenção Programada
6-8

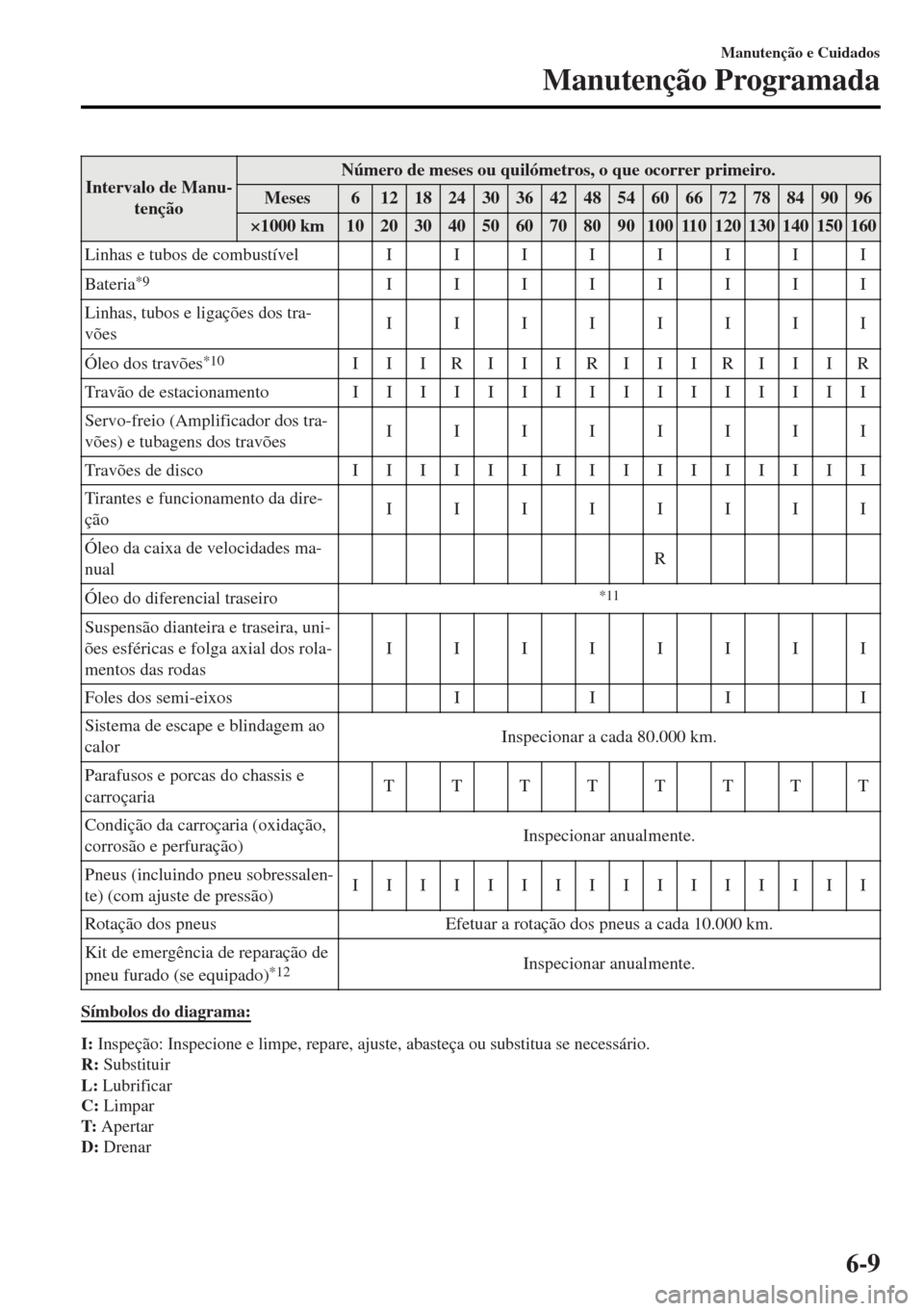

Intervalo de Manu-
tençãoNúmero de meses ou quilómetros, o que ocorrer primeiro.
Meses 6 12 18 24 30 36 42 48 54 60 66 72 78 84 90 96
×1000 km 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150 160
Linhas e tubos de combustível IIIIIIII
Bateria
*9IIIIIIII
Linhas, tubos e ligações dos tra-
võesIIIIIIII
Óleo dos travões
*10IIIRIIIRIIIRIIIR
Travão de estacionamento IIIIIIIIIIIIIIII
Servo-freio (Amplificador dos tra-
vões) e tubagens dos travõesIIIIIIII
Travões de disco IIIIIIIIIIIIIIII
Tirantes e funcionamento da dire-
çãoIIIIIIII
Óleo da caixa de velocidades ma-
nualR
Óleo do diferencial traseiro
*11
Suspensão dianteira e traseira, uni-
ões esféricas e folga axial dos rola-
mentos das rodasIIIIIIII
Foles dos semi-eixos I I I I
Sistema de escape e blindagem ao
calorInspecionar a cada 80.000 km.
Parafusos e porcas do chassis e
carroçariaTTTTTTTT
Condição da carroçaria (oxidação,
corrosão e perfuração)Inspecionar anualmente.
Pneus (incluindo pneu sobressalen-
te) (com ajuste de pressão)IIIIIIIIIIIIIIII
Rotação dos pneus Efetuar a rotação dos pneus a cada 10.000 km.
Kit de emergência de reparação de
pneu furado (se equipado)
*12Inspecionar anualmente.
Símbolos do diagrama:
I: Inspeção: Inspecione e limpe, repare, ajuste, abasteça ou substitua se necessário.
R: Substituir
L: Lubrificar
C: Limpar
T: Apertar
D: Drenar
Manutenção e Cuidados
Manutenção Programada
6-9

Observações:
*1 Nos seguintes países, inspecione as velas de ignição em intervalos de 10.000 km ou 12 meses antes de as
substituir no intervalo especificado.
Argélia, Arménia, Angola, Bahrain, Bolívia, Burundi, lhas Virgens Britânicas, Camboja, Camarões, Chile,
Costa Rica, Costa do Marfim, Curaçao, El Salvador, Gabão, Gana, Geórgia, Guatemala, Haiti, Honduras,
Hong Kong, Irão, Jordânia, Quênia, Macau, Malásia, Mongólia, Moçambique, Myanmar, Nigéria, Nicarágua,
Papua Nova Guiné, Peru, Filipinas, Seicheles, Síria, Tanzânia, Emirados Árabes Unidos, Vietname, Zaire,
Zimbábue
*2 Inspecione também as correias de acionamento do ar condicionado, se equipado.
Se o veículo for utilizado principalmente nas seguintes condições, inspecione as correias de acessórios com
maior regularidade do que os intervalos recomendados.
a) Condução em ambientes poeirentos
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução por períodos prolongados a baixas temperaturas ou regularmente em distâncias curtas
d) Condução em condições de temperatura elevada
e) Condução regular em estradas de montanha
*3 Se o veículo for conduzido principalmente nas seguintes condições, substitua o óleo do motor e o filtro de óleo
com maior regularidade do que os intervalos recomendados.
a) Veículo utilizado em serviço de forças de segurança pública, como táxi ou como veículo de transporte
escolar.
b) Condução em ambientes poeirentos
c) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
d) Condução por períodos prolongados a baixas temperaturas ou regularmente em distâncias curtas
e) Condução em condições de temperatura elevada
f) Condução regular em estradas de montanha
*4 É recomendada a utilização de FL-22 quando substituir o líquido de arrefecimento do motor. Utilizar um
líquido de arrefecimento do motor diferente de FL-22 pode provocar graves danos no motor e sistema de
arrefecimento.
*5 Se o veículo for utilizado em áreas muito poeirentas ou de areia, limpe e se necessário substitua o filtro de ar
mais cedo do que previsto nos intervalos recomendados.
*6 Se o veículo for usado principalmente em qualquer uma das seguintes condições, limpe o sistema de
alimentação de combustível a cada 5.000 km durante 20.000 km ou menos; depois disso, a cada 10.000 km.
a) Veículo utilizado em serviço de forças de segurança pública, como táxi ou como veículo de transporte
escolar.
b) Períodos de tempo prolongados ao ralenti ou a baixa velocidade
c) Condução em condições de temperatura elevada
*7 Use periodicamente um produto de remoção de depósitos genuíno Mazda. A utilização de um produto de
remoção de depósitos não genuíno poderá provocar avarias internas no sistema de alimentação de combustível.
Consulte 3-25 e 9-5 para mais informações.
*8 Brunei, Cambodja, Indonésia, Laos, Malásia, Myanmar, Filipinas, Tailândia, Vietname*9 Inspecione o nível de eletrólito da bateria, gravidade específica e aparência externa. Se o veículo for utilizado
em zonas extremamente quentes e frias, inspecione o nível de eletrólito da bateria, gravidade específica e
aparência em intervalos de 10.000 km ou 6 meses. A bateria selada exige apenas uma inspeção à aparência
externa.
*10 Se os travões forem utilizados intensivamente (por exemplo, condução de montanha ou agressiva) ou se for
utilizado em climas extremamente húmidos, substitua o óleo dos travões anualmente.
*11 Se este componente tiver estado submerso em água, o óleo deve ser substituído.*12 Verifique o prazo de validade do vedante de pneu todos os anos quando efetuar a manutenção programada.
Substitua a garrafa de vedante de pneu por uma nova antes do prazo de validade.
Manutenção e Cuidados
Manutenção Programada
6-10

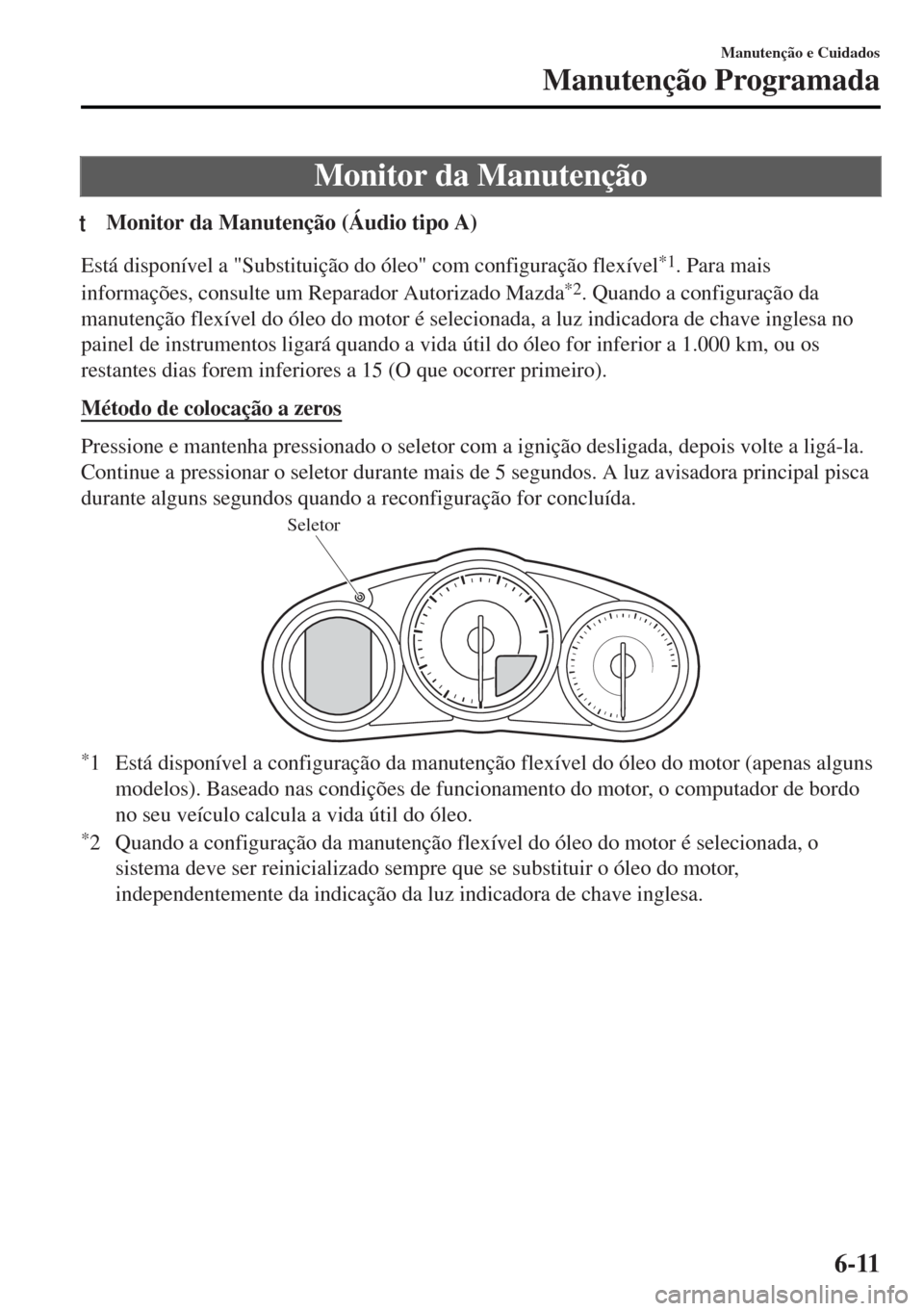

Monitor da Manutenção
tMonitor da Manutenção (Áudio tipo A)
Está disponível a "Substituição do óleo" com configuração flexível*1. Para mais
informações, consulte um Reparador Autorizado Mazda
*2. Quando a configuração da
manutenção flexível do óleo do motor é selecionada, a luz indicadora de chave inglesa no
painel de instrumentos ligará quando a vida útil do óleo for inferior a 1.000 km, ou os
restantes dias forem inferiores a 15 (O que ocorrer primeiro).
Método de colocação a zeros
Pressione e mantenha pressionado o seletor com a ignição desligada, depois volte a ligá-la.
Continue a pressionar o seletor durante mais de 5 segundos. A luz avisadora principal pisca
durante alguns segundos quando a reconfiguração for concluída.
Seletor
*1 Está disponível a configuração da manutenção flexível do óleo do motor (apenas alguns
modelos). Baseado nas condições de funcionamento do motor, o computador de bordo
no seu veículo calcula a vida útil do óleo.
*2 Quando a configuração da manutenção flexível do óleo do motor é selecionada, o
sistema deve ser reinicializado sempre que se substituir o óleo do motor,
independentemente da indicação da luz indicadora de chave inglesa.
Manutenção e Cuidados
Manutenção Programada
6-11

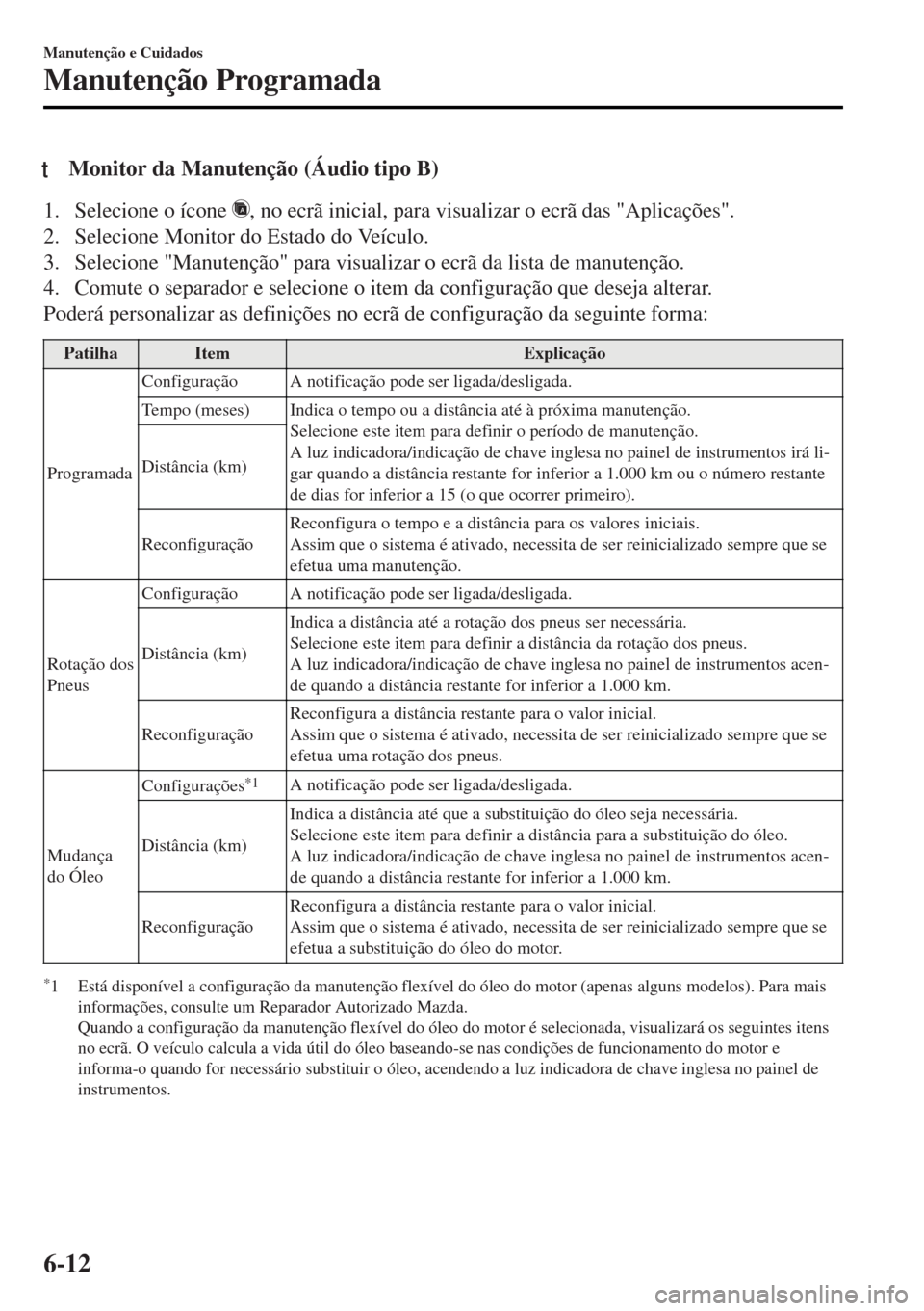

tMonitor da Manutenção (Áudio tipo B)
1. Selecione o ícone , no ecrã inicial, para visualizar o ecrã das "Aplicações".
2. Selecione Monitor do Estado do Veículo.
3. Selecione "Manutenção" para visualizar o ecrã da lista de manutenção.
4. Comute o separador e selecione o item da configuração que deseja alterar.
Poderá personalizar as definições no ecrã de configuração da seguinte forma:
Patilha Item Explicação
ProgramadaConfiguração A notificação pode ser ligada/desligada.
Tempo (meses) Indica o tempo ou a distância até à próxima manutenção.
Selecione este item para definir o período de manutenção.
A luz indicadora/indicação de chave inglesa no painel de instrumentos irá li-
gar quando a distância restante for inferior a 1.000 km ou o número restante
de dias for inferior a 15 (o que ocorrer primeiro). Distância (km)
ReconfiguraçãoReconfigura o tempo e a distância para os valores iniciais.
Assim que o sistema é ativado, necessita de ser reinicializado sempre que se
efetua uma manutenção.
Rotação dos
PneusConfiguração A notificação pode ser ligada/desligada.
Distância (km)Indica a distância até a rotação dos pneus ser necessária.
Selecione este item para definir a distância da rotação dos pneus.
A luz indicadora/indicação de chave inglesa no painel de instrumentos acen-
de quando a distância restante for inferior a 1.000 km.
ReconfiguraçãoReconfigura a distância restante para o valor inicial.
Assim que o sistema é ativado, necessita de ser reinicializado sempre que se
efetua uma rotação dos pneus.
Mudança
do ÓleoConfigurações
*1A notificação pode ser ligada/desligada.
Distância (km)Indica a distância até que a substituição do óleo seja necessária.
Selecione este item para definir a distância para a substituição do óleo.
A luz indicadora/indicação de chave inglesa no painel de instrumentos acen-
de quando a distância restante for inferior a 1.000 km.
ReconfiguraçãoReconfigura a distância restante para o valor inicial.
Assim que o sistema é ativado, necessita de ser reinicializado sempre que se
efetua a substituição do óleo do motor.
*1 Está disponível a configuração da manutenção flexível do óleo do motor (apenas alguns modelos). Para mais
informações, consulte um Reparador Autorizado Mazda.
Quando a configuração da manutenção flexível do óleo do motor é selecionada, visualizará os seguintes itens
no ecrã. O veículo calcula a vida útil do óleo baseando-se nas condições de funcionamento do motor e
informa-o quando for necessário substituir o óleo, acendendo a luz indicadora de chave inglesa no painel de
instrumentos.
Manutenção e Cuidados
Manutenção Programada
6-12
