Page 177 of 615

tConsumo Instantâneo de
Combustível
Indica o consumo instantâneo de
combustível através do cálculo da
quantidade de combustível consumida e da
distância percorrida.
O consumo instantâneo de combustível
será calculado e indicado a cada dois
segundos.
Quando tiver reduzido a velocidade do
veículo para um valor igual a 5 km/h, será
indicado - - - L/100 km.
ttMonitor da Manutenção
Ao ligar o Monitor da Manutenção, serão
indicados os seguintes avisos da
manutenção programada.
•Manutenção Programada
•Rotação dos Pneus
•Mudança do Óleo
Para o método de configuração e
indicações para o monitor da manutenção,
consulte Monitor da Manutenção.
Consulte Monitor da Manutenção na
página 6-11.
O monitor da manutenção indica a
informação quando a ignição é colocada
na posição ON.
NOTA
Esta função fica inoperacional quando o
veículo estiver em movimento.
Indicação de mensagem
Quando o tempo ou a distância restante se
aproximar de zero, será indicada uma
mensagem cada vez que a ignição é
colocada na posição ON.
NOTA
•Se algum dos botões INFO for
pressionado durante a indicação de uma
mensagem, esta não será mais indicada
na próxima vez que a ignição for ligada.
•Após a realização da manutenção do
veículo e a colocação do tempo/
distância restante a zeros, a mensagem
para o próximo período de manutenção
será indicada quando o tempo/distância
restante para o próximo período de
manutenção se aproximar de 0
(indicado quando o motor é ligado).
•Se existirem várias mensagens, serão
indicadas de acordo com a respetiva
ordem.
•Se as Mensagens estiverem definidas
como OFF, estas não serão indicadas.
Durante a Condução
Painel de Instrumentos e Indicadores
4-39
Page 178 of 615

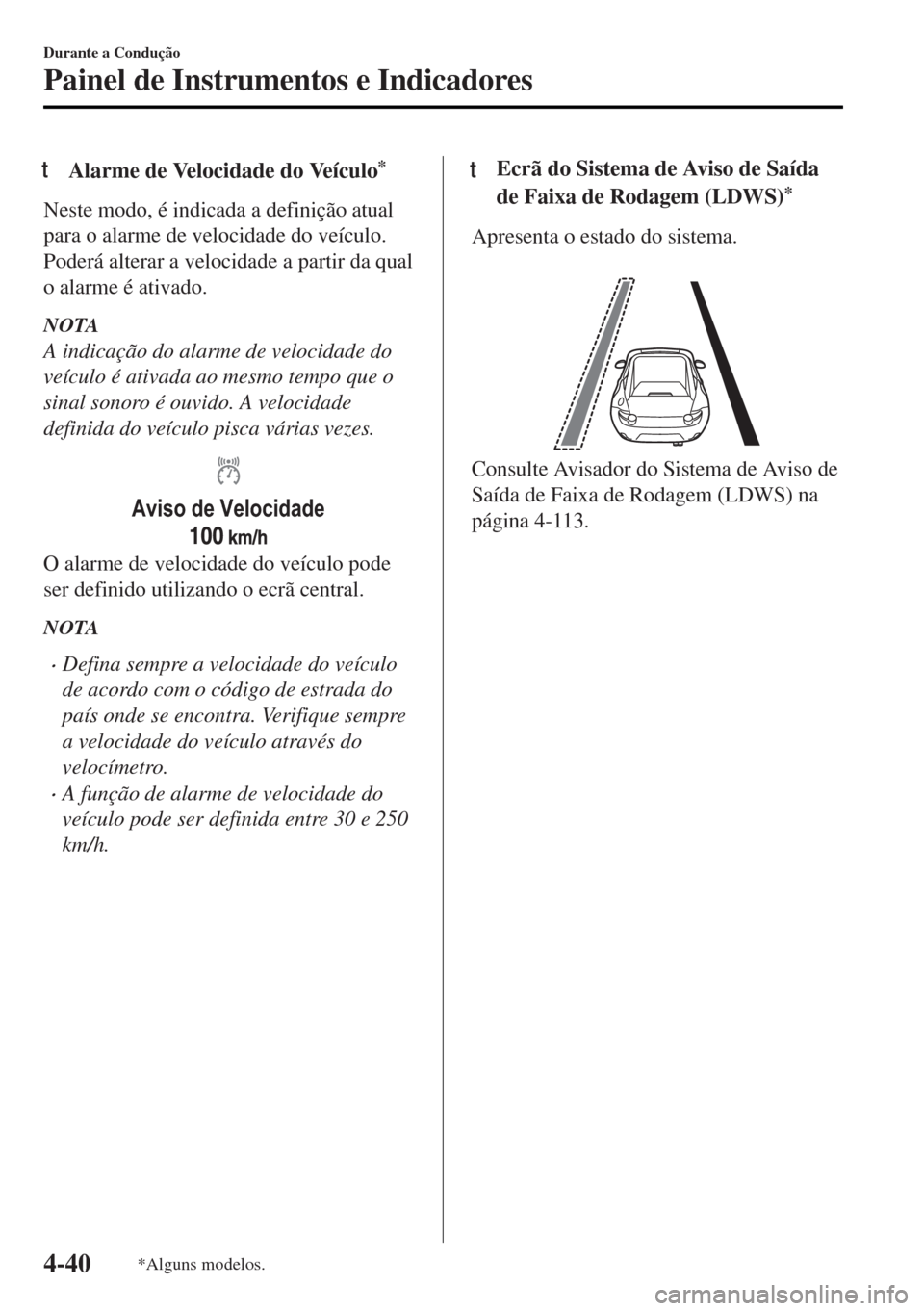

tAlarme de Velocidade do Veículo*
Neste modo, é indicada a definição atual
para o alarme de velocidade do veículo.
Poderá alterar a velocidade a partir da qual
o alarme é ativado.
NOTA
A indicação do alarme de velocidade do
veículo é ativada ao mesmo tempo que o
sinal sonoro é ouvido. A velocidade
definida do veículo pisca várias vezes.
Aviso de Velocidade
O alarme de velocidade do veículo pode
ser definido utilizando o ecrã central.
NOTA
•Defina sempre a velocidade do veículo
de acordo com o código de estrada do
país onde se encontra. Verifique sempre
a velocidade do veículo através do
velocímetro.
•A função de alarme de velocidade do
veículo pode ser definida entre 30 e 250
km/h.
tEcrã do Sistema de Aviso de Saída
de Faixa de Rodagem (LDWS)
*
Apresenta o estado do sistema.
Consulte Avisador do Sistema de Aviso de
Saída de Faixa de Rodagem (LDWS) na
página 4-113.
Durante a Condução
Painel de Instrumentos e Indicadores
4-40*Alguns modelos.
Page 179 of 615

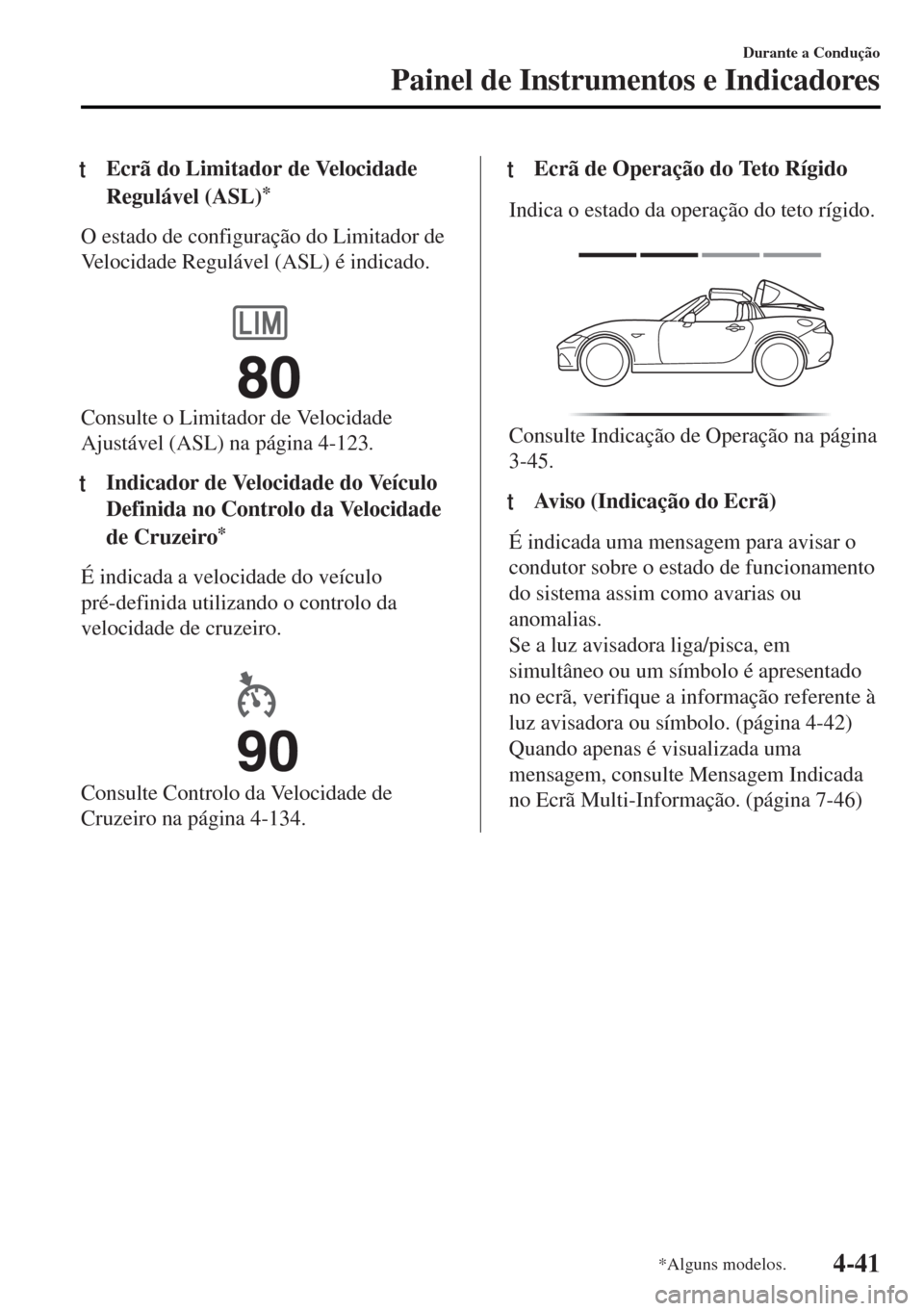

tEcrã do Limitador de Velocidade
Regulável (ASL)
*
O estado de configuração do Limitador de
Velocidade Regulável (ASL) é indicado.
Consulte o Limitador de Velocidade
Ajustável (ASL) na página 4-123.
tIndicador de Velocidade do Veículo
Definida no Controlo da Velocidade
de Cruzeiro
*
É indicada a velocidade do veículo
pré-definida utilizando o controlo da
velocidade de cruzeiro.
Consulte Controlo da Velocidade de
Cruzeiro na página 4-134.
tEcrã de Operação do Teto Rígido
Indica o estado da operação do teto rígido.
Consulte Indicação de Operação na página
3-45.
ttAviso (Indicação do Ecrã)
É indicada uma mensagem para avisar o
condutor sobre o estado de funcionamento
do sistema assim como avarias ou
anomalias.
Se a luz avisadora liga/pisca, em
simultâneo ou um símbolo é apresentado
no ecrã, verifique a informação referente à
luz avisadora ou símbolo. (página 4-42)
Quando apenas é visualizada uma
mensagem, consulte Mensagem Indicada
no Ecrã Multi-Informação. (página 7-46)
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-41
Page 180 of 615

Luzes Avisadoras/Indicadoras
O Painel de Instrumentos varia de acordo com o modelo e especificações.
Centro do Painel de Instrumentos
As luzes avisadoras/indicadoras aparecem em qualquer uma das áreas preenchidas a cinzento Tipo A
(Com Ecrã Multi-Informação)Tipo B
(Sem Ecrã Multi-Informação) Painel de Instrumentos
ttIndicação de Aviso/Luzes Avisadoras
Estas luzes acendem ou piscam para informar o utilizador acerca do estado da operação do
sistema ou sobre uma avaria no sistema.
Indicador Luzes Avisadoras Página
(Vermelha)Luz Avisadora do Sistema de Travagem
*1*27-31
Luz Avisadora/Indicação de Aviso do Sistema de Carga da Ba-
teria*17-31
Luz Avisadora do Óleo do Motor*17-31
(Vermelha)Luz Avisadora/Indicação de Aviso de Temperatura Elevada do
Líquido de Arrefecimento do Motor*17-31
Luz Indicadora de Avaria da Direção Assistida*17-31
*Luz Avisadora/Indicação de Aviso Principal*17-35
(Âmbar)Luz Avisadora da Bomba de Vácuo Elétrica
*17-35
Durante a Condução
Painel de Instrumentos e Indicadores
4-42*Alguns modelos.
Page 181 of 615

Indicador Luzes Avisadoras Página
Luz Avisadora do ABS*1
Aviso do Sistema de Dis-
tribuição Eletrónica da
Força de Travagem
7-31
Aviso do ABS
7-35
Luz de Verificação do Motor*17-35
(Âmbar)
*Luz Avisadora i-stop*17-35
(Âmbar)*Luz Avisadora/Indicação de Aviso i-ELOOP*17-35
*Luz Avisadora/Indicação de Aviso da Caixa de Velocidades
Automática*17-35
Luz Avisadora dos Airbags/Pré-tensores dos Cintos de Segu-
rança*17-35
*Luz Avisadora do Capot Ativo*17-35
*Luz Avisadora do Sistema de Monitorização da Pressão dos
Pneus*1
A piscar
7-35
Liga
7-42
*Luz Avisadora de Pneu Furado*17-35
(Vermelha)
*Luz Avisadora/Indicação de Aviso KEY*1
Liga
7-35
A piscar
7-42
(Âmbar)
*Indicação de Aviso KEY7-35
*Luz Avisadora/Indicação do Sistema de Aviso de Saída de
Faixa de Rodagem (LDWS)*1
Liga
7-35
A piscar
4-113
(Âmbar)
*Luz Avisadora/Indicação de Aviso dos Faróis LED Adaptati-
vos (ALH)*17-35
*Indicação de Aviso do Sistema de Monitorização do Ângulo
Morto (BSM)7-35
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-43
Page 182 of 615
Indicador Luzes Avisadoras Página
*Indicação de Aviso do Teto Rígido Retrátil7-35
Luz Avisadora de Farol LED*17-35
Luz Avisadora dos Cintos de Segurança 7-42
*Luz Avisadora de Porta Aberta7-42
*Indicação de Aviso de Porta Aberta7-42
*Indicação de Aviso de Tampa do Compartimento de Bagagens
Aberta7-42
*Luz Avisadora/Indicação de Aviso de Baixo Nível de Com-
bustível7-42
*Luz Avisadora 120 km/h*17-42
*Luz Avisadora/Indicação de Aviso de Baixo Nível do Líquido
de Lavagem7-42
*1 A luz liga quando a ignição é ligada para uma verificação de operação e desliga uns segundos mais tarde ou
quando o motor é ligado. Se a luz não liga ou permanece ligada, inspecione o veículo num reparador
qualificado, recomendamos um Reparador Autorizado Mazda.
*2 A luz liga, em contínuo, quando o travão de estacionamento é aplicado.
Durante a Condução
Painel de Instrumentos e Indicadores
4-44*Alguns modelos.
Page 183 of 615

tIndicação/Luzes Indicadoras
Estas luzes acendem ou piscam para informar o utilizador acerca do estado da operação do
sistema ou sobre uma avaria no sistema.
Indicador Luzes Indicadoras Página
*Luz Indicadora de Desativação do Airbag do Passageiro*12-47
(Branco/Verde)
*Luz Indicadora/Indicação KEY3-9
Luz Indicadora de Segurança*13-50
*Luz Indicadora de Operação do Teto Rígido Retrátil3-45
(Verde)
*Luz Indicadora i-stop4-18
(Branco/Verde)*Luz Indicadora/Indicação i-ELOOP4-92
*Indicação de Alarme de Velocidade do Veículo4-40
*Luz Indicadora/Indicação de Chave Inglesa*14-47
(Azul)Luz Indicadora de Baixa Temperatura do Líquido de Arrefeci-
mento do Motor4-47
*Indicador de Posição da Alavanca de Velocidades4-54
Luz Indicadora de Luzes Ligadas 4-64
Luz Indicadora das Luzes de MáximosLuzes de Máximos-Médi-
os
4-68
Sinal de Luzes
4-68
*Luz Indicadora da Luz de Nevoeiro Traseira4-71
Luz Indicadora das Luzes de Mudança de Direção/Luzes de
EmergênciaSinais de Mudança de Di-
reção e de Faixa
4-72
Luzes de Emergência
4-79
Durante a Condução
Painel de Instrumentos e Indicadores
*Alguns modelos.4-45
Page 184 of 615

Indicador Luzes Indicadoras Página
Luz Indicadora TCS/DSC*1
Sistema de Controlo de
Tração (TCS)
4-88
Controlo Dinâmico de
Estabilidade (DSC)
4-89
Liga
7-35
Luz Indicadora DSC OFF*14-89
*Indicação de Seleção do Modo4-100
(Verde)
*Luz Indicadora dos Faróis LED Adaptativos (ALH)4-107
*Luz Indicadora do Sistema de Monitorização do Ângulo Mor-
to (BSM) OFF*14-118
*Luz Avisadora do Sistema de Aviso de Saída de Faixa de Ro-
dagem (LDWS) OFF*14-111
(Branca/Âmbar)
*Indicação Principal/Luz Indicadora do Limitador de Velocida-
de Regulável (ASL)4-124
(Verde)
*Indicação/Luz Indicadora do Limitador de Velocidade Regulá-
vel (ASL) Definido4-124
(Branca/Âmbar)
*Indicação/Luz Indicadora Principal da Velocidade de Cruzeiro4-135
(Verde)
*Indicação/Luz Indicadora da Velocidade de Cruzeiro Definida4-135
*1 A luz liga quando a ignição é ligada para uma verificação de operação e desliga uns
segundos mais tarde ou quando o motor é ligado. Se a luz não liga ou permanece ligada,
inspecione o veículo num reparador qualificado, recomendamos um Reparador
Autorizado Mazda.
Durante a Condução
Painel de Instrumentos e Indicadores
4-46*Alguns modelos.
