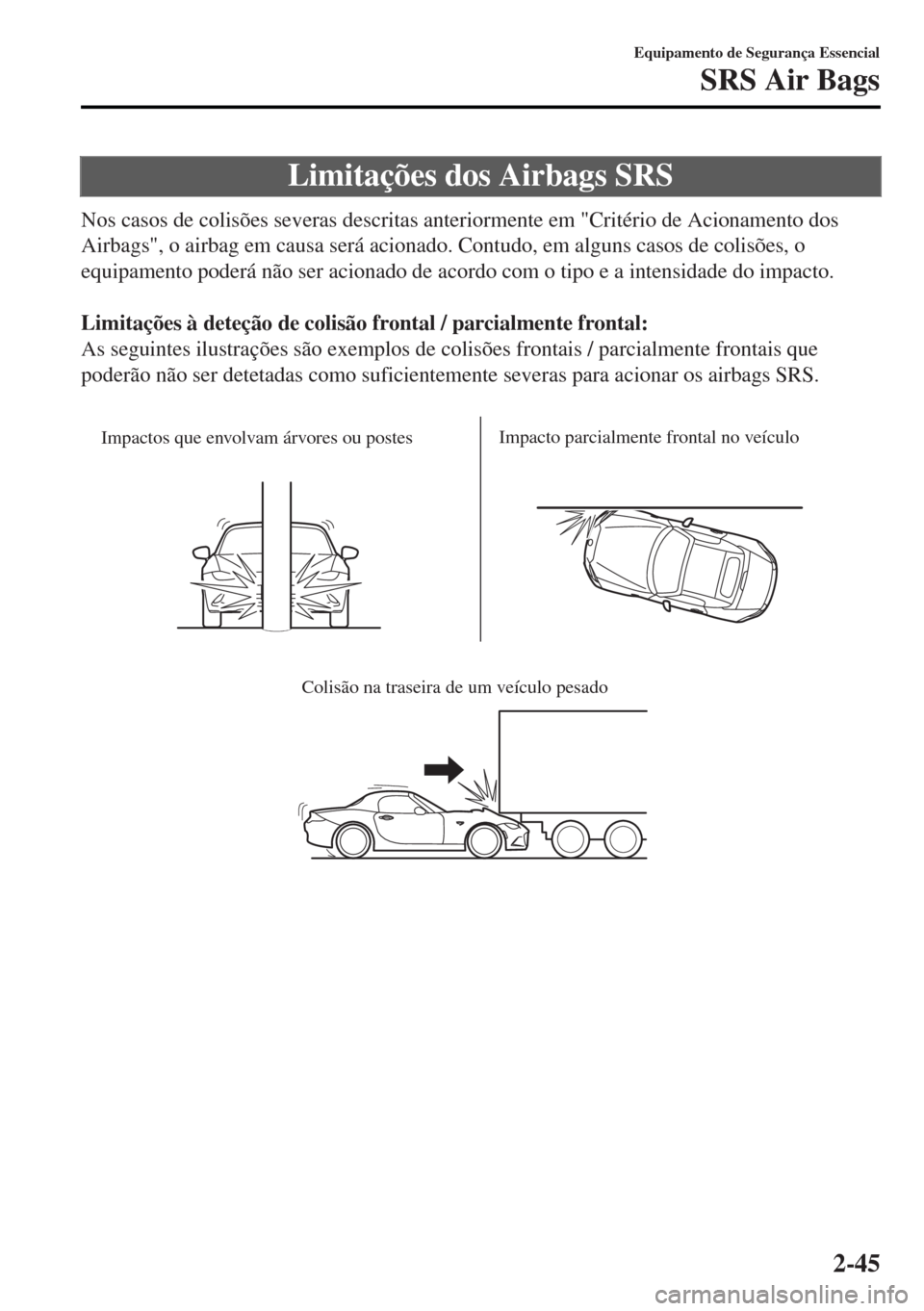

Limitações dos Airbags SRS
Nos casos de colisões severas descritas anteriormente em "Critério de Acionamento dos
Airbags", o airbag em causa será acionado. Contudo, em alguns casos de colisões, o
equipamento poderá não ser acionado de acordo com o tipo e a intensidade do impacto.

Limitações à deteção de colisão frontal / parcialmente frontal:
As seguintes ilustrações são exemplos de colisões frontais / parcialmente frontais que
poderão não ser detetadas como suficientemente severas para acionar os airbags SRS.

Impactos que envolvam árvores ou postesImpacto parcialmente frontal no veículo

Colisão na traseira de um veículo pesado
Equipamento de Segurança Essencial
SRS Air Bags
2-45

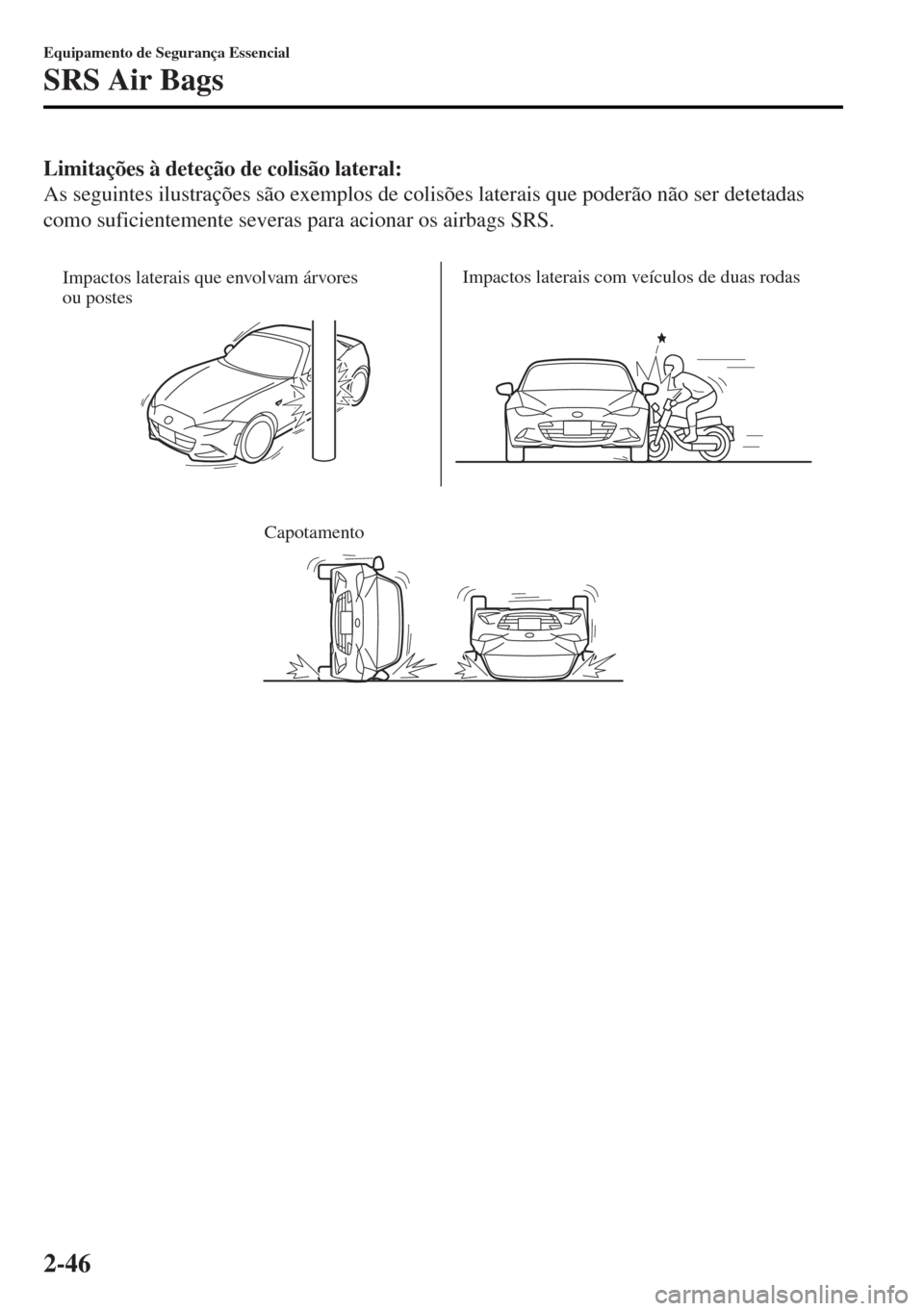

Limitações à deteção de colisão lateral:
As seguintes ilustrações são exemplos de colisões laterais que poderão não ser detetadas
como suficientemente severas para acionar os airbags SRS.

Impactos laterais que envolvam árvores
ou postesImpactos laterais com veículos de duas rodas

Capotamento
Equipamento de Segurança Essencial
SRS Air Bags
2-46

Sistema de Deteção de Ocupante no Banco do Passageiro*
Por favor, leia primeiro atentamente as "Precauções com os Sistemas de Retenção
Suplementar (SRS)" (página 2-33).
tSensor de Deteção de Ocupante no Banco do Passageiro
O seu veículo está equipado com um sensor de deteção de ocupante no banco do passageiro
como parte do sistema de retenção suplementar. O sensor está instalado no assento do banco
do passageiro. Este sensor mede a capacidade eletrostática do banco do passageiro. A
unidade SAS foi concebida para prevenir a ativação dos airbags dianteiros e laterais do
passageiro e do sistema pré-tensor do cinto de segurança, caso a luz indicadora de
desativação do airbag do passageiro OFF ligue.
Para reduzir o risco de ferimentos provocados pela ativação do airbag do passageiro, o
sistema desativa os airbags dianteiros e laterais do passageiro e, também, o sistema
pré-tensor do cinto de segurança quando a luz indicadora de desativação do airbag do
passageiro OFF ligar. Consulte a tabela seguinte quanto às condições de iluminação da luz
indicadora de desativação do airbag do passageiro.

Este sistema desliga os airbags dianteiros e laterais do passageiro e o sistema pré-tensor do
cinto de segurança, portanto certifique-se que a luz indicadora de desativação do airbag do
passageiro liga de acordo com a seguinte tabela.

A luz avisadora dos airbags/sistema de pré-tensor do cinto de segurança pisca e a luz
indicadora de desativação do airbag do passageiro OFF liga se os sensores tiverem uma
possível avaria. Se isto acontecer, os airbags dianteiros e laterais do passageiro e o sistema
pré-tensor do cinto de segurança não dispararão.
Luzes indicadoras de desativação do airbag do passageiro
Estas luzes indicadoras ligam para relembrá-lo que os airbags dianteiros e laterais do
passageiro e o pré-tensor do cinto de segurança irão ou não disparar durante uma colisão.
Se o sensor de deteção de ocupante no banco do passageiro estiver normal, ambas as luzes
indicadoras ligam quando a ignição é ligada. As luzes desligam após alguns segundos. De
seguida, as luzes indicadoras ligam ou desligam nas seguintes condições:
Equipamento de Segurança Essencial
SRS Air Bags
*Alguns modelos.2-47

Condições de iluminação (on/off) da luz indicadora de desativação do airbag do passa-
geiro
Condição detetada pelo sistema
de deteção de ocupante no ban-
co do passageiroLuz indicadora de de-
sativação do airbag do
passageiroAirbags dianteiros e
laterais do passageiroSistema pré-tensor do
cinto de segurança do
passageiro
Vazio (Não ocupada)
Desativada Desativada
Uma criança está sentada num sis-
tema de retenção para crianças
*1Desativada Desativada
Adulto
*2
Desliga após um curto
período de tempo.Ativado Ativado
*1 O sensor de deteção do ocupante pode não detetar uma criança sentada no banco, num sistema de retenção
para crianças, ou numa cadeira de júnior, conforme o tamanho da criança e a sua postura sentada.
*2 Se um adulto pequeno se sentar no banco do passageiro, os sensores poderão detetar a pessoa como sendo uma
criança, conforme o físico da pessoa.
Se ambas as luzes indicadoras de desativação do airbag do passageiro não ligarem durante
um período de tempo especificado quando a ignição for ligada ou não ligarem conforme
indicado nas condições de iluminação (on/off) da luz indicadora de desativação do airbag do
passageiro, não permita que um ocupante se sente no banco do passageiro e consulte um
Reparador Autorizado Mazda o mais rápido possível. O sistema pode não funcionar
corretamente em caso de acidente.
Equipamento de Segurança Essencial
SRS Air Bags
2-48

AV I S O
Não permita que um ocupante se sente no banco do passageiro com uma postura que torne
difícil, para o sensor de deteção de ocupante no banco do passageiro, detetar o ocupante
corretamente:
É perigoso sentar-se no banco do passageiro com uma postura que torne difícil, para o sensor
de deteção de ocupante no banco do passageiro, detetar o ocupante corretamente. Se o
sensor de deteção de ocupante no banco do passageiro não conseguir detetar corretamente
o ocupante sentado no banco do passageiro, os airbags dianteiros e laterais do passageiro e
o pré-tensor do cinto de segurança poderão não funcionar (não acionar) ou poderão
funcionar (acionar) acidentalmente. O passageiro não terá a proteção suplementar dos
airbags ou o funcionamento acidental (ativação) dos airbags poderá resultar em ferimentos
graves ou morte.
Nas seguintes condições, o sensor de deteção de ocupante no banco do passageiro não
consegue detetar corretamente um passageiro sentado no banco do passageiro e a
ativação/não ativação dos airbags não pode ser controlada, tal como indicado nas
condições de iluminação (on/off) da luz indicadora de desativação do airbag do passageiro.
Por exemplo:
¾Um passageiro está sentado, tal como indicado na seguinte figura:
Equipamento de Segurança Essencial
SRS Air Bags
2-49

¾Bagagens ou outros itens colocados sob o banco do passageiro ou entre o banco do
passageiro e o banco do condutor que levantem o assento do banco do passageiro.
¾Um objeto, tal como uma almofada, é colocado no banco do passageiro ou entre as costas
do passageiro e as costas do banco.
¾Uma cobertura do banco é colocada no banco do passageiro.
¾Bagagens ou outros itens são colocados no banco com a criança no sistema de retenção
para crianças.
¾O banco está lavado.
¾São entornados líquidos no banco.
¾O banco do passageiro é deslocado para trás, fazendo pressão na bagagem ou outros itens
colocados atrás do mesmo.
¾Bagagens ou outros itens são colocados entre o banco do passageiro e o banco do
condutor.
¾Um dispositivo elétrico é colocado no banco do passageiro.
¾Um dispositivo elétrico adicional, tal como um aquecedor do banco, é instalado na
superfície do banco do passageiro.
Os airbags dianteiros e laterais do passageiro e o sistema pré-tensor do cinto de segurança
serão desativados se a luz indicadora de desativação do airbag do passageiro OFF ligar.
CUIDADO
¾Para assegurar a correta deflagração do airbag dianteiro e para evitar danos no sensor do
assento do banco:
¾Não coloque objetos pontiagudos ou bagagem pesada no assento do banco.
¾Não entorne líquidos nos bancos ou sob os bancos.
¾Para que os sensores funcionem corretamente, efetue sempre o seguinte:
¾Ajuste os bancos o mais para trás possível e sente-se sempre com as costas direitas e
encostadas aos bancos com os cintos de segurança corretamente colocados.
¾Se colocar uma criança no banco do passageiro, fixe corretamente o sistema de retenção
para crianças e deslize o banco do passageiro o mais para trás possível, por forma a
possibilitar a instalação do sistema de retenção para crianças.
Equipamento de Segurança Essencial
SRS Air Bags
2-50

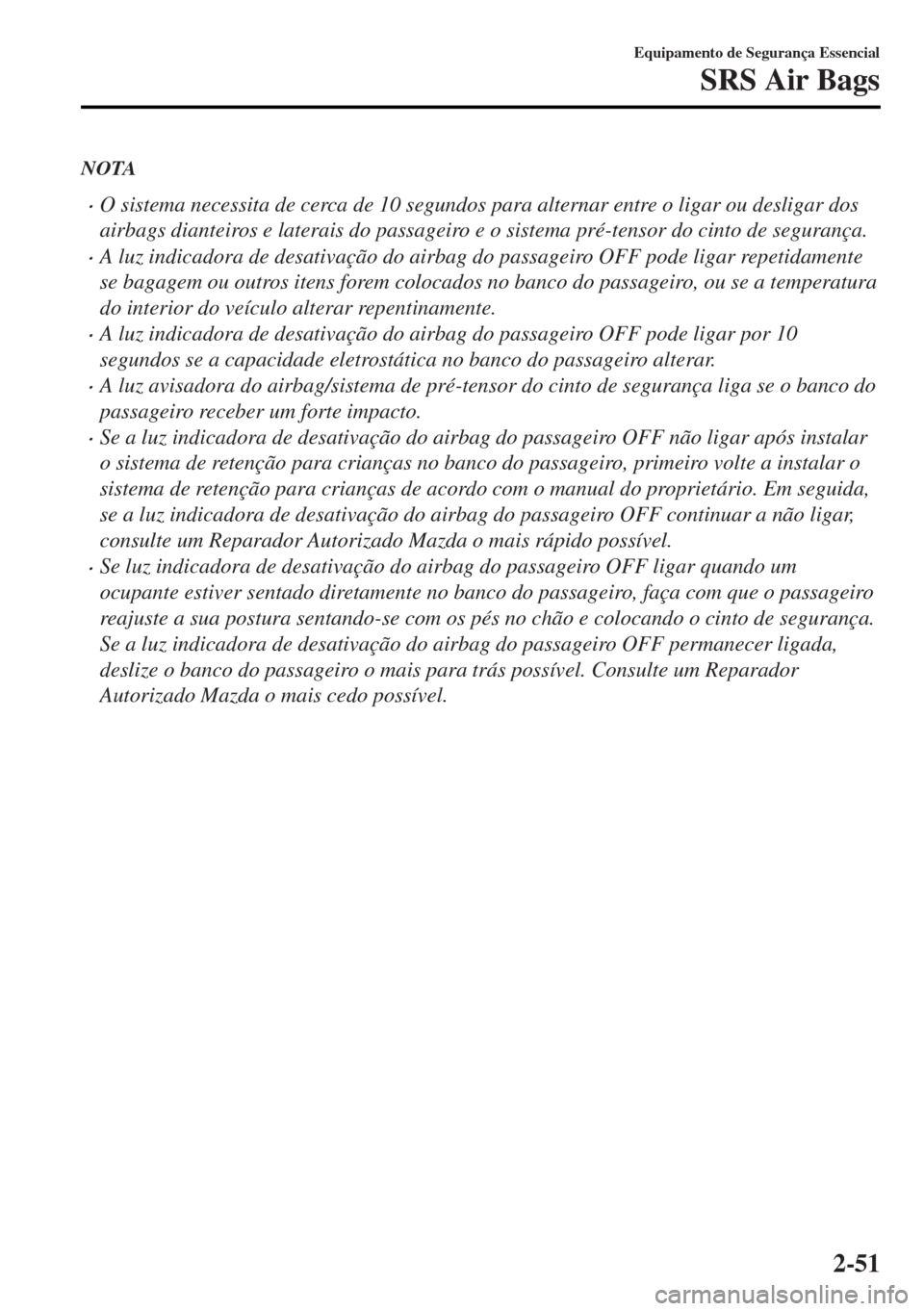

NOTA
•O sistema necessita de cerca de 10 segundos para alternar entre o ligar ou desligar dos
airbags dianteiros e laterais do passageiro e o sistema pré-tensor do cinto de segurança.
•A luz indicadora de desativação do airbag do passageiro OFF pode ligar repetidamente
se bagagem ou outros itens forem colocados no banco do passageiro, ou se a temperatura
do interior do veículo alterar repentinamente.
•A luz indicadora de desativação do airbag do passageiro OFF pode ligar por 10
segundos se a capacidade eletrostática no banco do passageiro alterar.
•A luz avisadora do airbag/sistema de pré-tensor do cinto de segurança liga se o banco do
passageiro receber um forte impacto.
•Se a luz indicadora de desativação do airbag do passageiro OFF não ligar após instalar
o sistema de retenção para crianças no banco do passageiro, primeiro volte a instalar o
sistema de retenção para crianças de acordo com o manual do proprietário. Em seguida,
se a luz indicadora de desativação do airbag do passageiro OFF continuar a não ligar,
consulte um Reparador Autorizado Mazda o mais rápido possível.
•Se luz indicadora de desativação do airbag do passageiro OFF ligar quando um
ocupante estiver sentado diretamente no banco do passageiro, faça com que o passageiro
reajuste a sua postura sentando-se com os pés no chão e colocando o cinto de segurança.
Se a luz indicadora de desativação do airbag do passageiro OFF permanecer ligada,
deslize o banco do passageiro o mais para trás possível. Consulte um Reparador
Autorizado Mazda o mais cedo possível.
Equipamento de Segurança Essencial
SRS Air Bags
2-51

Monitorização Contínua
Os seguintes componentes dos sistemas de airbag e de capot ativo são monitorizados por um
sistema de diagnóstico:

•Sensores dos airbags dianteiros
•Sensores de impacto e módulo de diagnóstico (unidade SAS)
•Sensores de impacto lateral
•Módulos de airbag
•Pré-tensores dos cintos de segurança
•Luz avisadora dos airbags/pré-tensores dos cintos de segurança
•Cablagem relacionada
(Com Sistema de Deteção de Ocupante no Banco do Passageiro)
•Sensor de deteção de ocupante no banco do passageiro
•Módulo de deteção de ocupante no banco do passageiro
•Luz indicadora de desativação do airbag do passageiro
(Com Capot Ativo)
•Sensores do capot ativo
•Módulos do capot ativo
•Luz avisadora do capot ativo
O módulo de diagnóstico monitoriza continuamente a disponibilidade do sistema. O
diagnóstico é iniciado quando a ignição é colocada na posição ON, continuando a ser
realizado durante a condução do veículo.
Equipamento de Segurança Essencial
SRS Air Bags
2-52
