Page 497 of 615

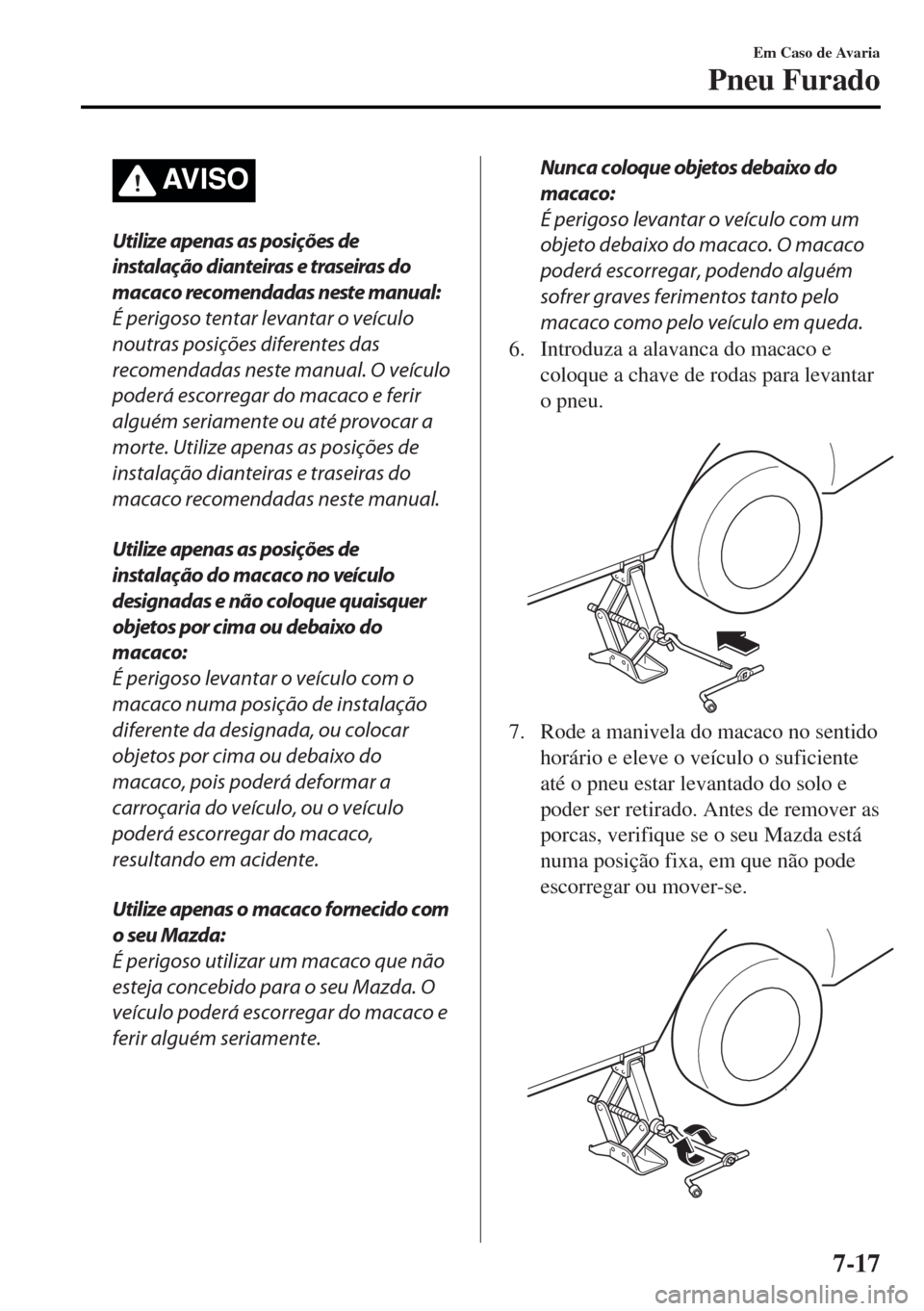

AV I S O
Utilize apenas as posições de
instalação dianteiras e traseiras do
macaco recomendadas neste manual:
É perigoso tentar levantar o veículo
noutras posições diferentes das
recomendadas neste manual. O veículo
poderá escorregar do macaco e ferir
alguém seriamente ou até provocar a
morte. Utilize apenas as posições de
instalação dianteiras e traseiras do
macaco recomendadas neste manual.
Utilize apenas as posições de
instalação do macaco no veículo
designadas e não coloque quaisquer
objetos por cima ou debaixo do
macaco:
É perigoso levantar o veículo com o
macaco numa posição de instalação
diferente da designada, ou colocar
objetos por cima ou debaixo do
macaco, pois poderá deformar a
carroçaria do veículo, ou o veículo
poderá escorregar do macaco,
resultando em acidente.
Utilize apenas o macaco fornecido com
o seu Mazda:
É perigoso utilizar um macaco que não
esteja concebido para o seu Mazda. O
veículo poderá escorregar do macaco e
ferir alguém seriamente.
Nunca coloque objetos debaixo do
macaco:
É perigoso levantar o veículo com um
objeto debaixo do macaco. O macaco
poderá escorregar, podendo alguém
sofrer graves ferimentos tanto pelo
macaco como pelo veículo em queda.
6. Introduza a alavanca do macaco e
coloque a chave de rodas para levantar
o pneu.
7. Rode a manivela do macaco no sentido
horário e eleve o veículo o suficiente
até o pneu estar levantado do solo e
poder ser retirado. Antes de remover as
porcas, verifique se o seu Mazda está
numa posição fixa, em que não pode
escorregar ou mover-se.
Em Caso de Avaria
Pneu Furado
7-17
Page 498 of 615

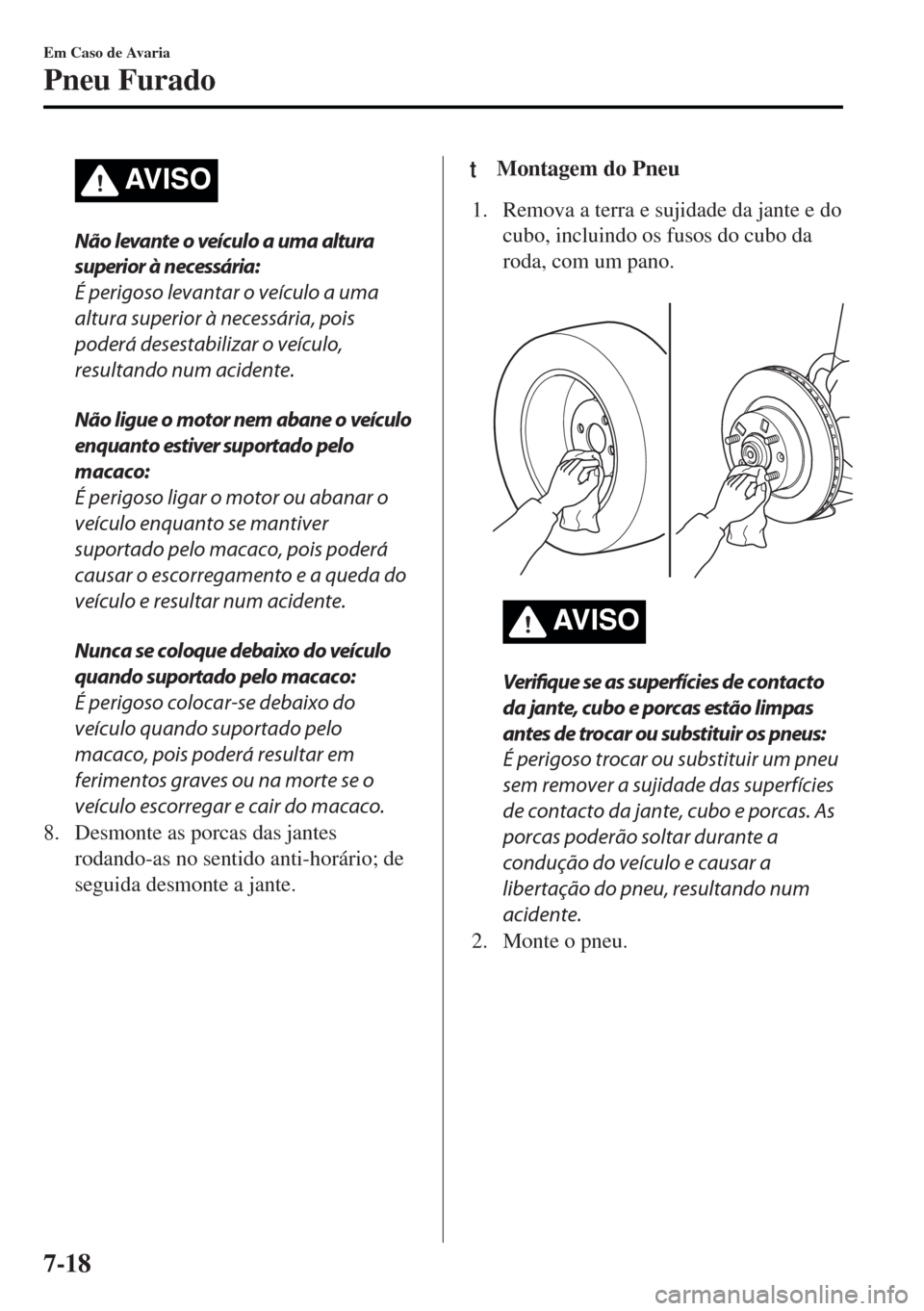

AV I S O
Não levante o veículo a uma altura
superior à necessária:
É perigoso levantar o veículo a uma
altura superior à necessária, pois
poderá desestabilizar o veículo,
resultando num acidente.
Não ligue o motor nem abane o veículo
enquanto estiver suportado pelo
macaco:
É perigoso ligar o motor ou abanar o
veículo enquanto se mantiver
suportado pelo macaco, pois poderá
causar o escorregamento e a queda do
veículo e resultar num acidente.
Nunca se coloque debaixo do veículo
quando suportado pelo macaco:
É perigoso colocar-se debaixo do
veículo quando suportado pelo
macaco, pois poderá resultar em
ferimentos graves ou na morte se o
veículo escorregar e cair do macaco.
8. Desmonte as porcas das jantes
rodando-as no sentido anti-horário; de
seguida desmonte a jante.
tMontagem do Pneu
1. Remova a terra e sujidade da jante e do
cubo, incluindo os fusos do cubo da
roda, com um pano.
AV I S O
Verifique se as superfícies de contacto
da jante, cubo e porcas estão limpas
antes de trocar ou substituir os pneus:
É perigoso trocar ou substituir um pneu
sem remover a sujidade das superfícies
de contacto da jante, cubo e porcas. As
porcas poderão soltar durante a
condução do veículo e causar a
libertação do pneu, resultando num
acidente.
2. Monte o pneu.
Em Caso de Avaria
Pneu Furado
7-18
Page 499 of 615

3. Instale as porcas da jante com a
extremidade chanfrada virada para
dentro; aperte-as primeiro à mão.
AV I S O
Não aplique óleo ou massa lubrificante
nas porcas e fusos de
fixação e não
aperte as porcas com um binário de
aperto superior ao especificado:
É perigoso aplicar óleo nas porcas e
fusos de fixação. As porcas poderão
soltar durante a condução do veículo e
causar a libertação do pneu,
resultando num acidente.
Adicionalmente, as porcas e fusos de
fixação podem ficar danificados se
forem apertados mais do que o
necessário.
4. Rode a chave de rodas no sentido
anti-horário e baixe o veículo.
5. Utilize a chave para apertar as porcas
pela ordem indicada na figura.
Se não tiver a certeza sobre o aperto
das porcas, solicite a inspeção das
mesmas por um reparador qualificado,
recomendamos um Reparador
Autorizado Mazda.
Binário de aperto das porcas
N·m (kgf·m) 108Š147 (12Š14)
AV I S O
Aperte sempre as porcas corretamente:
É perigoso apertar as porcas
incorretamente. A roda poderá abanar
ou soltar-se. Tal poderá provocar a
perda de controlo do veículo e causar
um grave acidente.
Em Caso de Avaria
Pneu Furado
7-19
Page 500 of 615

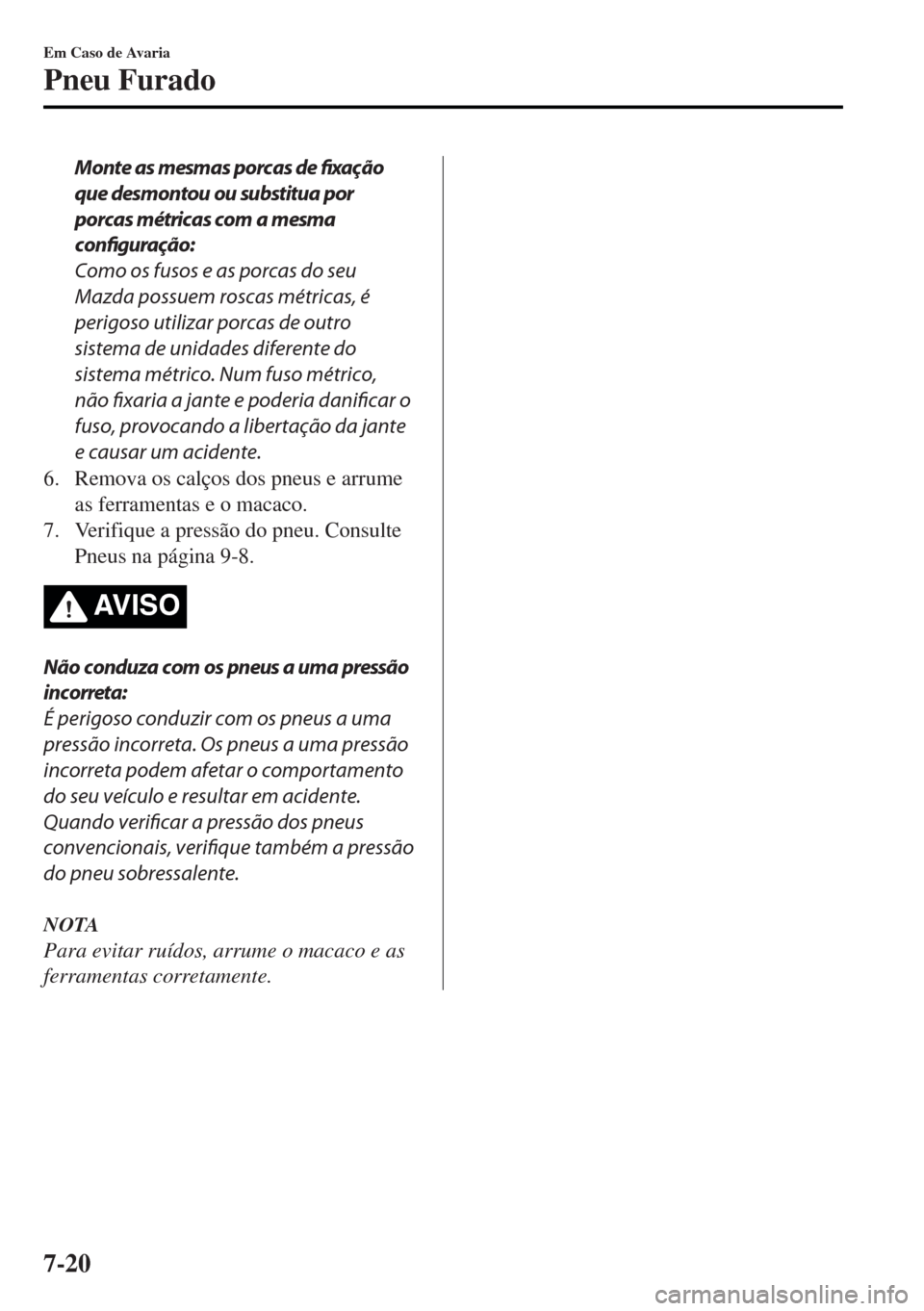

Monte as mesmas porcas de fixação
que desmontou ou substitua por
porcas métricas com a mesma
configuração:
Como os fusos e as porcas do seu
Mazda possuem roscas métricas, é
perigoso utilizar porcas de outro
sistema de unidades diferente do
sistema métrico. Num fuso métrico,
não fixaria a jante e poderia danificar o
fuso, provocando a libertação da jante
e causar um acidente.
6. Remova os calços dos pneus e arrume
as ferramentas e o macaco.
7. Verifique a pressão do pneu. Consulte
Pneus na página 9-8.
AV I S O
Não conduza com os pneus a uma pressão
incorreta:
É perigoso conduzir com os pneus a uma
pressão incorreta. Os pneus a uma pressão
incorreta podem afetar o comportamento
do seu veículo e resultar em acidente.
Quando verificar a pressão dos pneus
convencionais, verifique também a pressão
do pneu sobressalente.
NOTA
Para evitar ruídos, arrume o macaco e as
ferramentas corretamente.
Em Caso de Avaria
Pneu Furado
7-20
Page 501 of 615

Arranque com Bateria Auxiliar
Ligar o motor através de ligação de bateria auxiliar é um procedimento perigoso. Portanto
siga os procedimentos cuidadosamente. Caso não tenha a certeza sobre arranque com bateria
auxiliar, recomendamos a solicitação de um reparador competente para realizar o serviço.
AV I S O
Siga Estas Precauções Cuidadosamente:
De forma a assegurar um manuseamento correto e seguro da bateria, leia atentamente as
seguintes precauções antes de inspecionar ou lidar com a bateria.
Não permita o contacto do polo positivo () com objetos metálicos que possam
provocar faíscas:
Chamas ou faíscas perto das células abertas de uma bateria são perigosas. O hidrogénio
produzido durante o funcionamento da bateria pode inflamar e provocar a sua explosão. A
explosão de uma bateria pode originar queimaduras e ferimentos graves. Quando trabalhar
perto de uma bateria, não coloque ferramentas de metal em contacto com o terminal
positivo (
) ou negativo () da bateria.
Mantenha as chamas, incluindo cigarros e faíscas afastadas das células abertas da
bateria:
Chamas ou faíscas perto das células abertas de uma bateria são perigosas. O hidrogénio
produzido durante o funcionamento da bateria pode inflamar e provocar a sua explosão. A
explosão de uma bateria pode originar queimaduras e ferimentos graves.
Não ligue o motor com uma bateria auxiliar congelada ou com baixo nível de fluido:
É perigoso efetuar uma ligação de uma bateria congelada ou com baixo nível de fluido.
Poderá romper ou explodir e causar ferimentos graves.
Ligue o terminal negativo da bateria a um bom ponto de massa afastado da bateria:
É perigoso ligar o terminal do segundo cabo auxiliar ao terminal negativo (
) da bateria
descarregada.
Poderá originar uma faísca, causar a explosão do gás concentrado à volta da bateria e
provocar ferimentos em alguém.
Em Caso de Avaria
Descarga da Bateria
7-21
Page 502 of 615

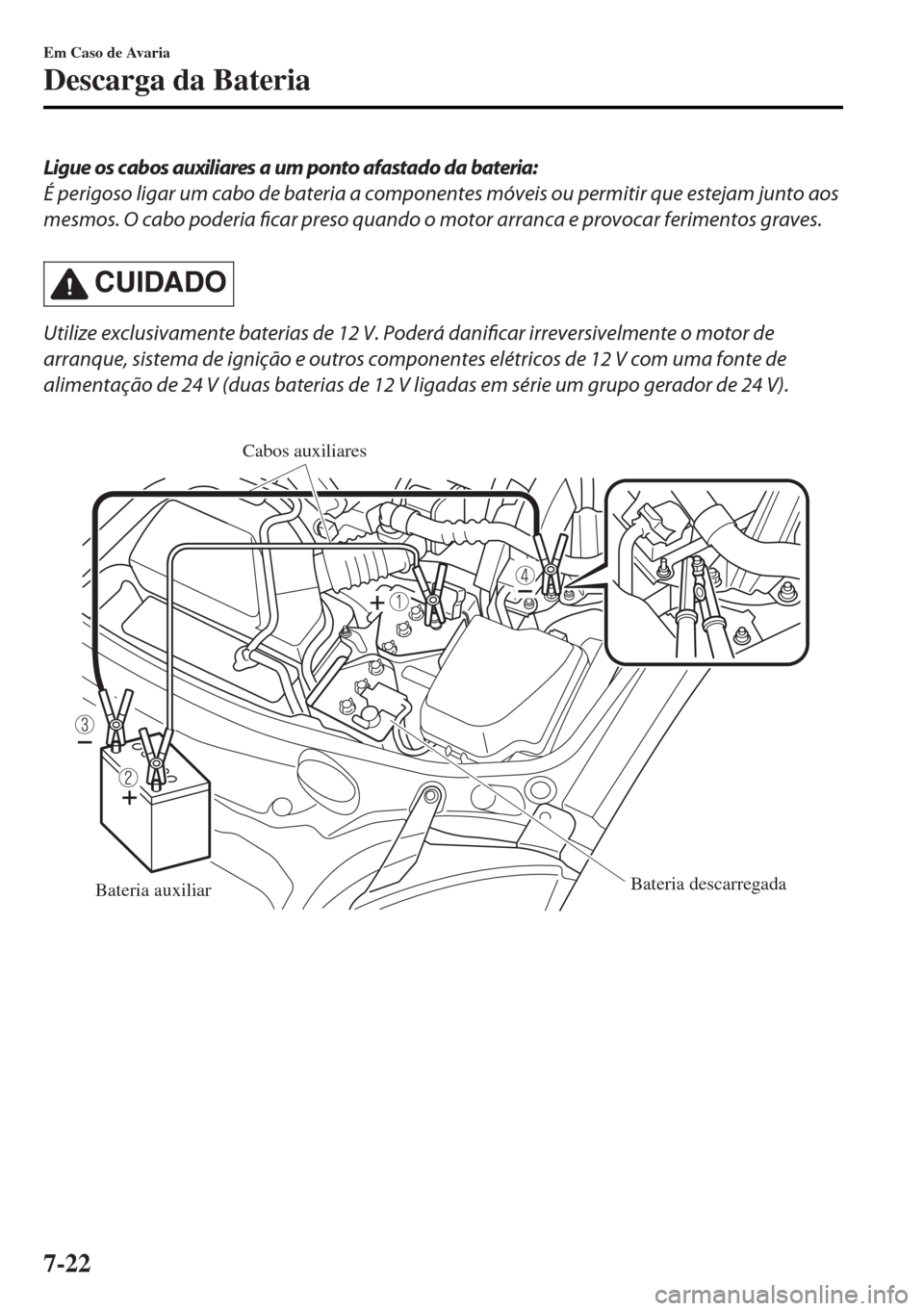

Ligue os cabos auxiliares a um ponto afastado da bateria:
É perigoso ligar um cabo de bateria a componentes móveis ou permitir que estejam junto aos
mesmos. O cabo poderia ficar preso quando o motor arranca e provocar ferimentos graves.
CUIDADO
Utilize exclusivamente baterias de 12 V. Poderá danificar irreversivelmente o motor de
arranque, sistema de ignição e outros componentes elétricos de 12 V com uma fonte de
alimentação de 24 V (duas baterias de 12 V ligadas em série um grupo gerador de 24 V).
Cabos auxiliares
Bateria auxiliarBateria descarregada
Em Caso de Avaria
Descarga da Bateria
7-22
Page 503 of 615

1. Desmonte a tampa da bateria.
2. Verifique se a bateria auxiliar é de 12
V e que o seu terminal negativo está
ligado à massa.
3. Se a bateria auxiliar estiver montada
noutro veículo, não permita o contacto
de ambos os veículos. Desligue o
motor do veículo com a bateria auxiliar
e todas as cargas elétricas
desnecessárias em ambos os veículos.
4. Ligue os cabos auxiliares pela
sequência exata conforme indicado na
ilustração.
•Ligue uma extremidade de um cabo
ao terminal positivo da bateria
descarregada (1).
•Ligue a outra extremidade ao
terminal positivo da bateria auxiliar
(2).
•Ligue uma extremidade do outro
cabo ao terminal negativo da bateria
auxiliar (3).
•Ligue a outra extremidade ao ponto
de massa indicado na figura afastado
da bateria descarregada (4).
5. Ligue o motor do veículo de apoio e
deixe-o a trabalhar durante alguns
minutos. De seguida, ligue o motor do
outro veículo.
6. Quando terminar, desligue os cabos
cuidadosamente pela ordem inversa
descrita na ilustração.
7. Se a tampa da bateria tiver sido
desmontada, monte pela ordem inversa
da desmontagem.
NOTA
Verifique se as tampas estão montadas
corretamente.
Em Caso de Avaria
Descarga da Bateria
7-23
Page 504 of 615

Arranque do Motor
Afogado
Se o motor falhar durante o arranque, pode
estar afogado (excesso de combustível no
motor).
Siga o seguinte procedimento:
1. Se o motor não ligar dentro de 5
segundos à primeira tentativa, espere
10 segundos e tente novamente.
2. Certifique-se que o travão de
estacionamento está acionado.
3. Pressione e mantenha o pedal do
acelerador totalmente pressionado.
4. Pressione o pedal da embraiagem
(caixa de velocidades manual) ou o
pedal dos travões (caixa de
velocidades automática), de seguida
pressione o botão de arranque do
motor. Se o motor ligar, liberte
imediatamente o acelerador devido ao
súbito aumento de regime do motor.
5. Se o motor falhar o arranque, ligue-o
sem pressionar o acelerador.
Se o motor continuar a não ligar utilizando
o procedimento acima descrito, consulte
um reparador qualificado para inspecionar
o veículo, recomendamos um Reparador
Autorizado Mazda.
Arranque de Empurrão
Não ligue o motor do seu Mazda por
arranque de empurrão.
AV I S O
Nunca reboque um veículo para ligar o
motor:
É perigoso rebocar um veículo para ligar o
motor. O arranque súbito para a frente do
veículo rebocado quando o motor liga,
poderá provocar a colisão dos dois
veículos. Os ocupantes poderão sofrer
ferimentos.
CUIDADO
Não ligue o motor de empurrão num
veículo com caixa de velocidades manual.
Poderá
danificar o sistema de controlo de
emissões.
NOTA
Não poderá ligar o motor de um veículo
por empurrão com caixa de velocidades
automática.
Em Caso de Avaria
Arranque de Emergência
7-24
