2017 MAZDA MODEL MX-5 Manual do proprietário (in Portuguese)

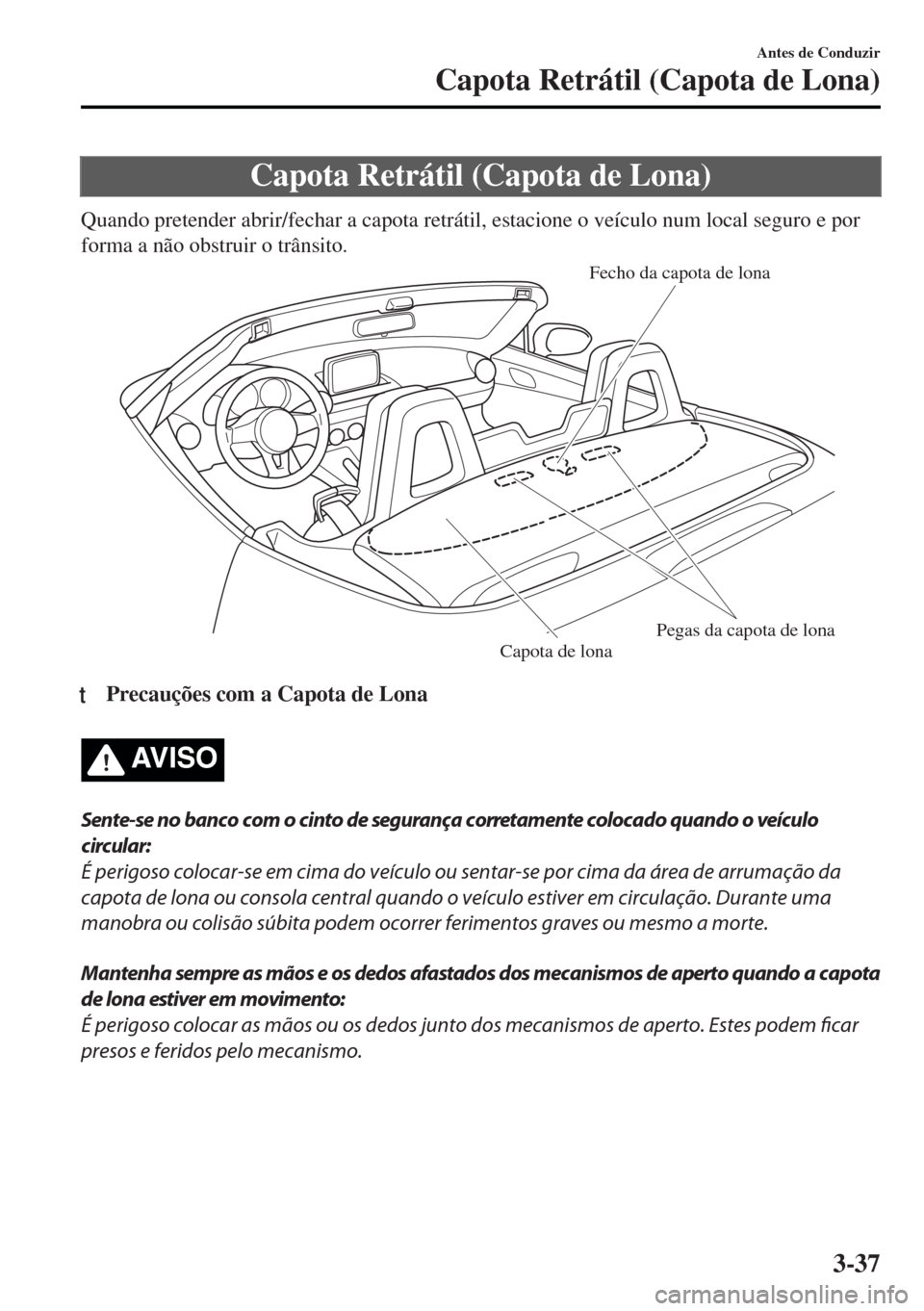

Capota Retrátil (Capota de Lona)
Quando pretender abrir/fechar a capota retrátil, estacione o veículo num local seguro e por
forma a não obstruir o trânsito.
Fecho da capota de lona
Pegas da capota de lona
Capota de lona
ttPrecauções com a Capota de Lona
AV I S O
Sente-se no banco com o cinto de segurança corretamente colocado quando o veículo
circular:
É perigoso colocar-se em cima do veículo ou sentar-se por cima da área de arrumação da
capota de lona ou consola central quando o veículo estiver em circulação. Durante uma
manobra ou colisão súbita podem ocorrer ferimentos graves ou mesmo a morte.
Mantenha sempre as mãos e os dedos afastados dos mecanismos de aperto quando a capota
de lona estiver em movimento:
É perigoso colocar as mãos ou os dedos junto dos mecanismos de aperto. Estes podem
ficar
presos e feridos pelo mecanismo.
Antes de Conduzir
Capota Retrátil (Capota de Lona)
3-37

CUIDADO
¾Retire folhas ou outras matérias que se tenham acumulado no topo ou à volta da capota
de lona. Se folhas ou outros materiais bloquearem o
filtro de drenagem, poderá haver
entrada de água no veículo. Limpe o filtro de drenagem pelo menos uma vez por ano.
Consulte Manutenção da Capota de Lona na página 6-60.
¾Antes de abrir a capota de lona, certifique-se que o interruptor de desembaciamento do
vidro traseiro está desligado. Caso contrário, o calor gerado pelo desembaciador pode
danificar a capota de lona e os materiais internos.
¾Antes de baixar ou levantar a capota de lona, pare num lugar seguro fora da via de
circulação e estacione numa superfície plana.
¾Certifique-se que não se encontra nada por cima da capota de lona ou junto do vidro
traseiro quando levantar ou baixar a capota de lona.
Mesmo objetos pequenos podem interferir e provocar danos.
¾Não utilize uma estação de lavagem automática, pois pode danificar a capota de lona.
¾Não levante ou baixe a capota de lona quando a temperatura for inferior a 5 °C ; isto irá
danificar o material da capota de lona.
¾Não baixe a capota quando esta estiver molhada. Se a capota secar enquanto estiver
dobrada, irá ficar deteriorada e moldada.
¾Baixar a capota de lona enquanto está molhada pode fazer com que a água pingue para o
compartimento do passageiro.
¾Não levante ou baixe a capota de lona quanto houver ventos fortes, pois poderá
danificar a
capota de lona ou provocar um acidente inesperado.
Antes de Conduzir
Capota Retrátil (Capota de Lona)
3-38

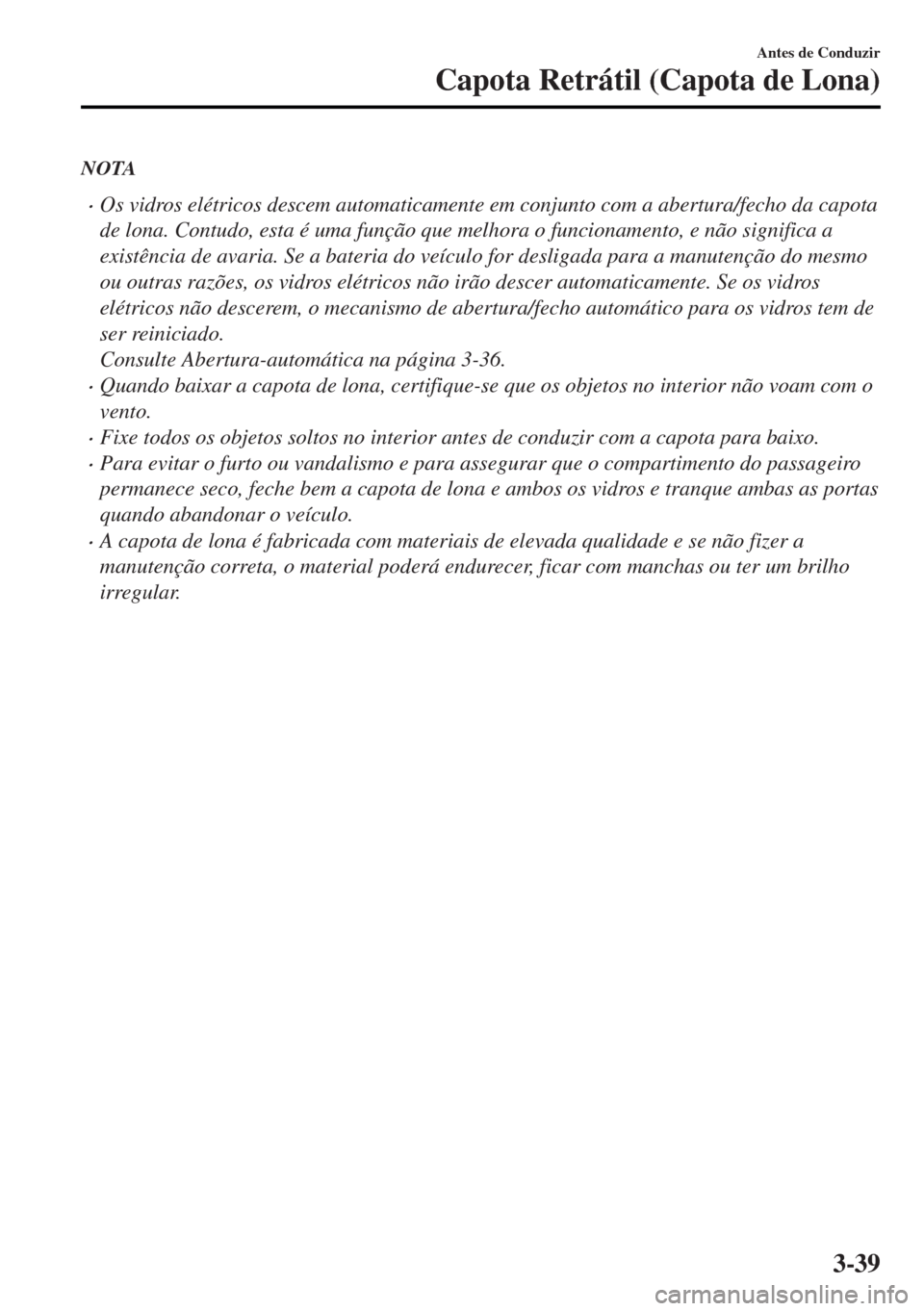

NOTA
•Os vidros elétricos descem automaticamente em conjunto com a abertura/fecho da capota
de lona. Contudo, esta é uma função que melhora o funcionamento, e não significa a
existência de avaria. Se a bateria do veículo for desligada para a manutenção do mesmo
ou outras razões, os vidros elétricos não irão descer automaticamente. Se os vidros
elétricos não descerem, o mecanismo de abertura/fecho automático para os vidros tem de
ser reiniciado.
Consulte Abertura-automática na página 3-36.
•Quando baixar a capota de lona, certifique-se que os objetos no interior não voam com o
vento.
•Fixe todos os objetos soltos no interior antes de conduzir com a capota para baixo.
•Para evitar o furto ou vandalismo e para assegurar que o compartimento do passageiro
permanece seco, feche bem a capota de lona e ambos os vidros e tranque ambas as portas
quando abandonar o veículo.
•A capota de lona é fabricada com materiais de elevada qualidade e se não fizer a
manutenção correta, o material poderá endurecer, ficar com manchas ou ter um brilho
irregular.
Antes de Conduzir
Capota Retrátil (Capota de Lona)
3-39

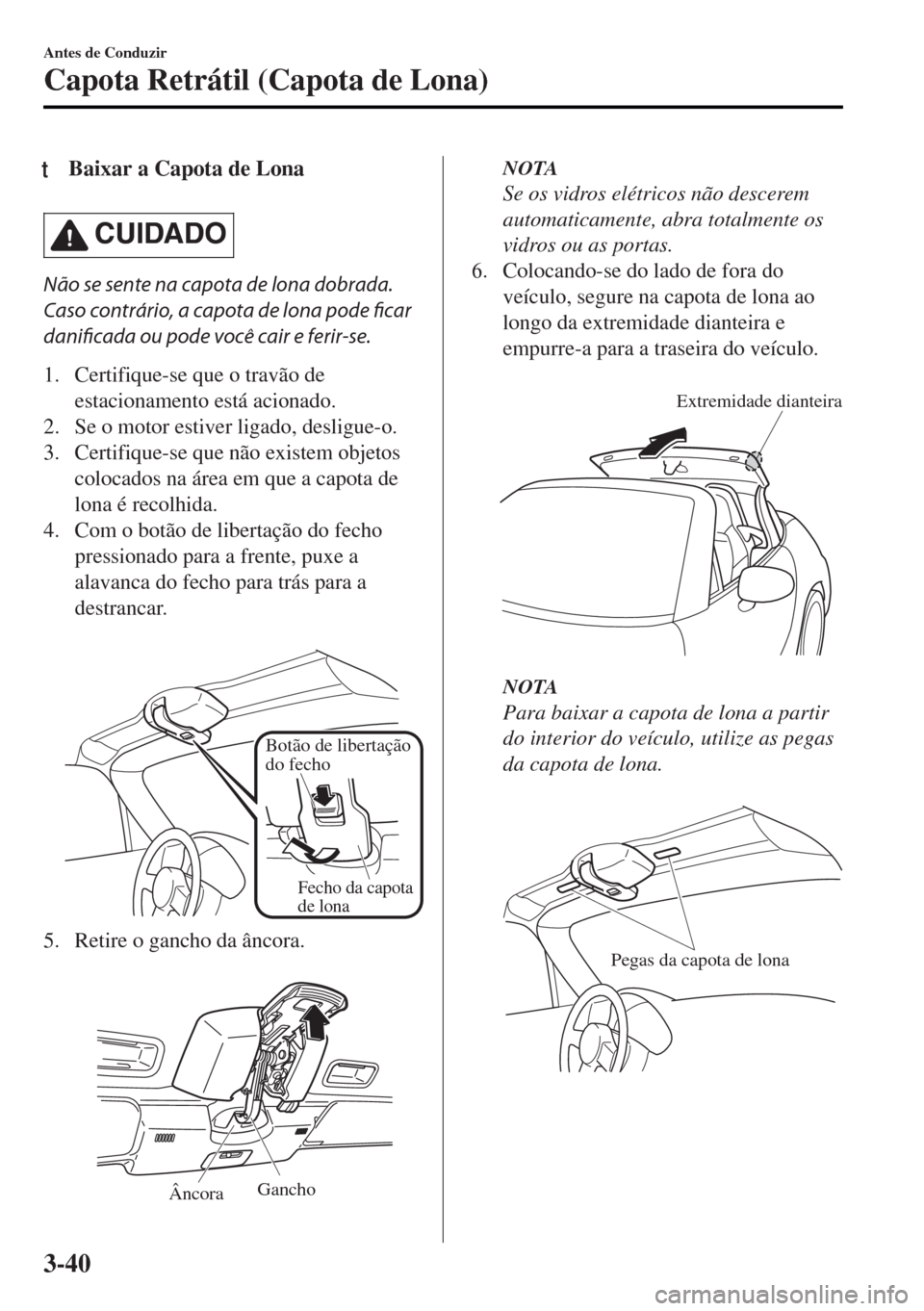

tBaixar a Capota de Lona
CUIDADO
Não se sente na capota de lona dobrada.
Caso contrário, a capota de lona pode ficar
danificada ou pode você cair e ferir-se.
1. Certifique-se que o travão de
estacionamento está acionado.
2. Se o motor estiver ligado, desligue-o.
3. Certifique-se que não existem objetos
colocados na área em que a capota de
lona é recolhida.
4. Com o botão de libertação do fecho
pressionado para a frente, puxe a
alavanca do fecho para trás para a
destrancar.

Fecho da capota
de lona
Botão de libertação
do fecho
5. Retire o gancho da âncora.

ÂncoraGancho
NOTA
Se os vidros elétricos não descerem
automaticamente, abra totalmente os
vidros ou as portas.
6. Colocando-se do lado de fora do
veículo, segure na capota de lona ao
longo da extremidade dianteira e
empurre-a para a traseira do veículo.

Extremidade dianteira
NOTA
Para baixar a capota de lona a partir
do interior do veículo, utilize as pegas
da capota de lona.

Pegas da capota de lona
Antes de Conduzir
Capota Retrátil (Capota de Lona)
3-40

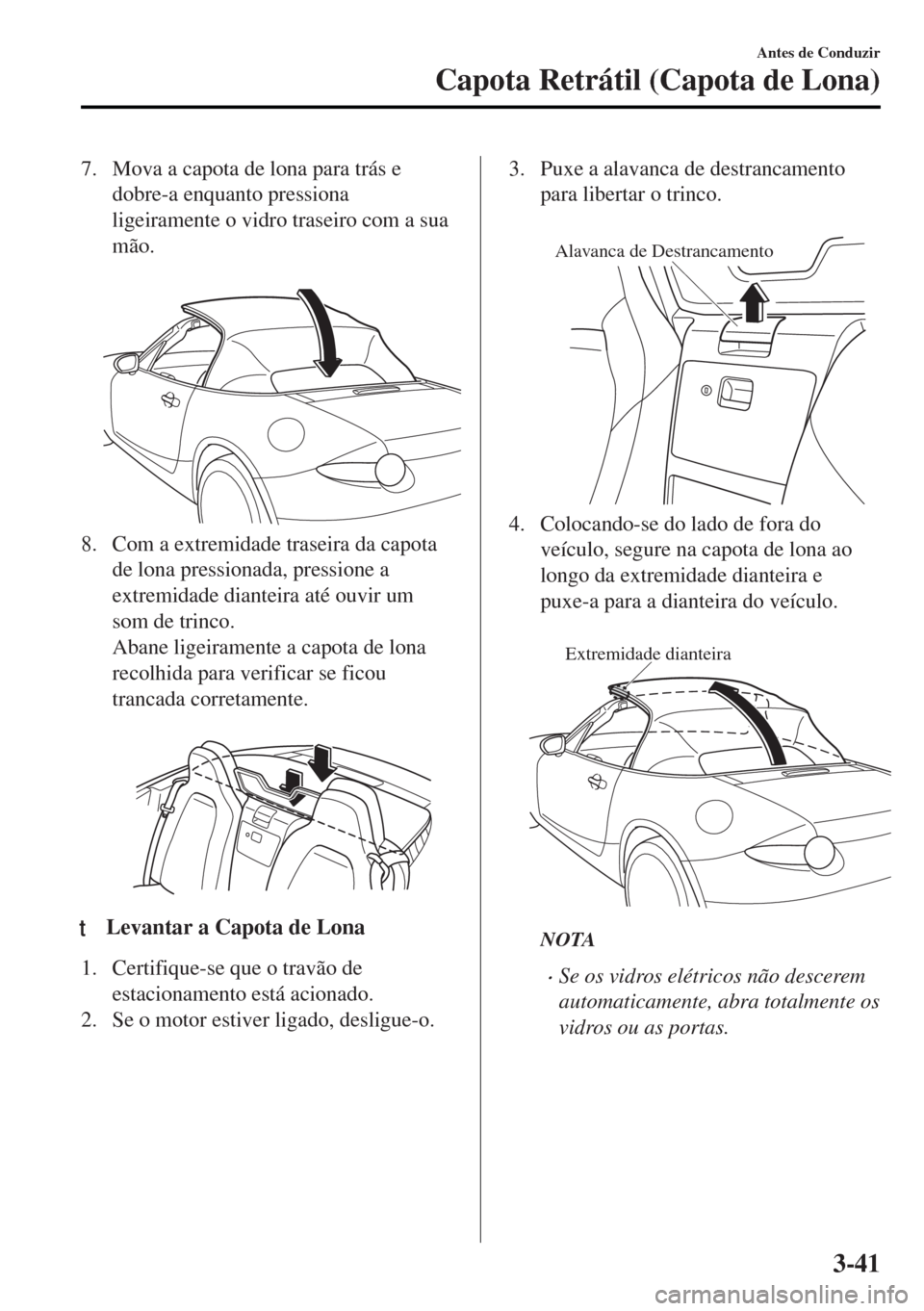

7. Mova a capota de lona para trás e
dobre-a enquanto pressiona
ligeiramente o vidro traseiro com a sua
mão.

8. Com a extremidade traseira da capota
de lona pressionada, pressione a
extremidade dianteira até ouvir um
som de trinco.
Abane ligeiramente a capota de lona
recolhida para verificar se ficou
trancada corretamente.

ttLevantar a Capota de Lona
1. Certifique-se que o travão de
estacionamento está acionado.
2. Se o motor estiver ligado, desligue-o.
3. Puxe a alavanca de destrancamento
para libertar o trinco.

Alavanca de Destrancamento
4. Colocando-se do lado de fora do
veículo, segure na capota de lona ao
longo da extremidade dianteira e
puxe-a para a dianteira do veículo.

Extremidade dianteira
NOTA
•Se os vidros elétricos não descerem
automaticamente, abra totalmente os
vidros ou as portas.
Antes de Conduzir
Capota Retrátil (Capota de Lona)
3-41

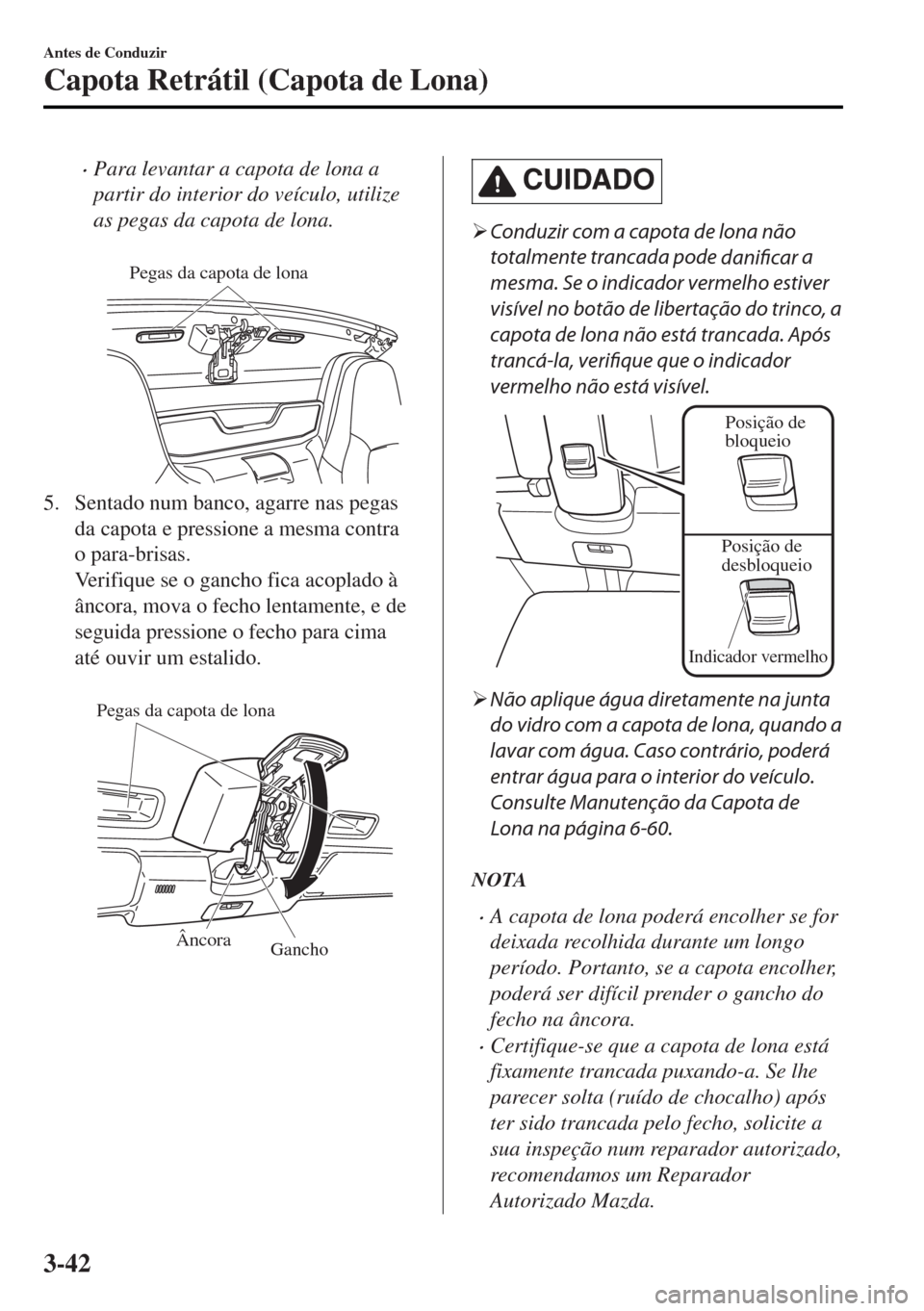

•Para levantar a capota de lona a
partir do interior do veículo, utilize
as pegas da capota de lona.

Pegas da capota de lona
5. Sentado num banco, agarre nas pegas
da capota e pressione a mesma contra
o para-brisas.
Verifique se o gancho fica acoplado à
âncora, mova o fecho lentamente, e de
seguida pressione o fecho para cima
até ouvir um estalido.

Pegas da capota de lona
Gancho Âncora
CUIDADO
¾Conduzir com a capota de lona não
totalmente trancada pode
danificar a
mesma. Se o indicador vermelho estiver
visível no botão de libertação do trinco, a
capota de lona não está trancada. Após
trancá-la, verifique que o indicador
vermelho não está visível.
Posição de
bloqueio
Posição de
desbloqueio
Indicador vermelho
¾Não aplique água diretamente na junta
do vidro com a capota de lona, quando a
lavar com água. Caso contrário, poderá
entrar água para o interior do veículo.
Consulte Manutenção da Capota de
Lona na página 6-60.
NOTA
•A capota de lona poderá encolher se for
deixada recolhida durante um longo
período. Portanto, se a capota encolher,
poderá ser difícil prender o gancho do
fecho na âncora.
•Certifique-se que a capota de lona está
fixamente trancada puxando-a. Se lhe
parecer solta (ruído de chocalho) após
ter sido trancada pelo fecho, solicite a
sua inspeção num reparador autorizado,
recomendamos um Reparador
Autorizado Mazda.
Antes de Conduzir
Capota Retrátil (Capota de Lona)
3-42

Capota Retrátil (Retractable Fastback)
O teto rígido retrátil abre/fecha eletricamente através dos interruptores de controlo no
veículo. Durante a abertura/fecho, o teto e os vidros operam em conjunto. A parte dianteira
do teto é acondicionada no compartimento de alojamento por debaixo da parte traseira do
teto.
Para evitar o furto ou vandalismo e para assegurar que o compartimento do passageiro
permanece seco, feche bem o teto rígido e ambos os vidros e tranque ambas as portas
quando abandonar o veículo.
Parte dianteira do teto
Parte traseira do tetoParte central do teto
ttPrecauções com o Retractable Fastback
AV I S O
Confirme sempre que não existem pessoas em torno do veículo antes de operar o teto rígido:
Se o teto rígido for operado inesperadamente, poderá resultar num acidente e em ferimentos
graves se alguma pessoa for atingida pelo mecanismo.
Sente-se no banco com o cinto de segurança corretamente colocado quando o veículo
circular:
É perigoso colocar-se de pé no veículo ou sentar-se no teto rígido traseiro ou na consola
central quando o veículo estiver em circulação. Durante uma manobra ou colisão súbita
podem ocorrer ferimentos graves ou mesmo a morte.
Mantenha sempre as mãos e os dedos afastados dos mecanismos de fixação durante a
movimentação do teto rígido:
É perigoso colocar as mãos ou os dedos junto dos mecanismos de aperto. Estes podem ficar
presos e feridos pelo mecanismo.
Antes de Conduzir
Capota Retrátil (Retractable Fastback)
3-43

CUIDADO
¾Quando entrar ou sair do veículo com o teto rígido aberto, tenha atenção para não bater
com a cabeça no canto do para-brisas. Isso pode provocar ferimentos.
¾Não conduza com o teto rígido parcialmente aberto; caso contrário poderá danificar o teto
rígido ou sofrer um acidente inesperado.
¾Não deve permitir que as crianças brinquem com o interruptor de controlo do teto rígido
retrátil.
¾Não coloque objetos ou carga em torno do teto rígido traseiro, vidro traseiro, ou da zona de
armazenamento do teto rígido dianteiro. Mesmo objetos pequenos podem interferir e
provocar danos.
¾Remova as folhas das árvores acumuladas em torno do teto rígido. Se as folhas das árvores
não forem removidas, poderão bloquear as galerias de drenagem de água.
¾Antes de abrir o teto rígido, certifique-se que o interruptor do desembaciador do vidro
traseiro está desligado. Caso contrário, o calor gerado pelo desembaciador pode danificar
o teto rígido e os materiais internos.
¾Quando abrir/fechar o teto rígido, verifique se não existe nenhum objeto acima do teto
rígido (cerca de 1,6 m a partir do solo) por forma a não danificar o teto rígido ou o objeto.
¾Quando abrir/fechar o teto rígido, não aplique nenhuma carga ao teto rígido dianteiro
nem ao teto rígido traseiro. O mecanismo de abertura/fecho do teto rígido poderá sofrer
danos.
¾Não aplique água diretamente na junta do vidro com o teto rígido quando o lavar com
água. Caso contrário, poderá ocorrer infiltração de água para o interior do veículo.
Consulte Manutenção da Capota de Lona (Teto rígido) na página 6-62.
¾Abra/feche o teto rígido com o veículo estacionado numa superfície firme e horizontal e
também num local seguro, com o veículo afastado das vias de circulação para não obstruir
o trânsito. Se o teto rígido for aberto/fechado com o veículo num declive ou em cima de
uma lomba, o mecanismo de abertura/fecho do teto rígido poderá sofrer danos.
¾Não utilize uma estação de lavagem automática, pois pode danificar o teto rígido.
¾Não abra nem feche o teto rígido forçosamente quando a temperatura ambiente for baixa
ou quando a sua área circundante estiver congelada, caso contrário poderá danificar o
teto rígido.
¾Se o teto rígido for aberto quando estiver molhado, poderá causar a entrada de água no
habitáculo.
¾Não abra nem feche o teto rígido quando o veículo estiver sujeito a ventos fortes, caso
contrário poderá danificar o teto rígido.
Antes de Conduzir
Capota Retrátil (Retractable Fastback)
3-44
