2017 Lexus GS450h Betriebsanleitung (in German)

585
8
Technische Daten des
Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)
8-1. Technische Daten
Wartungsdaten
(Kraftstoff, Ölstand usw.)............586
Kraftstoffinformation........................600
8-2. Persönliche Einstellungen
Anpassbare Funktionen ................. 602
8-3. Initialisierung
Zu initialisierendes System .............616

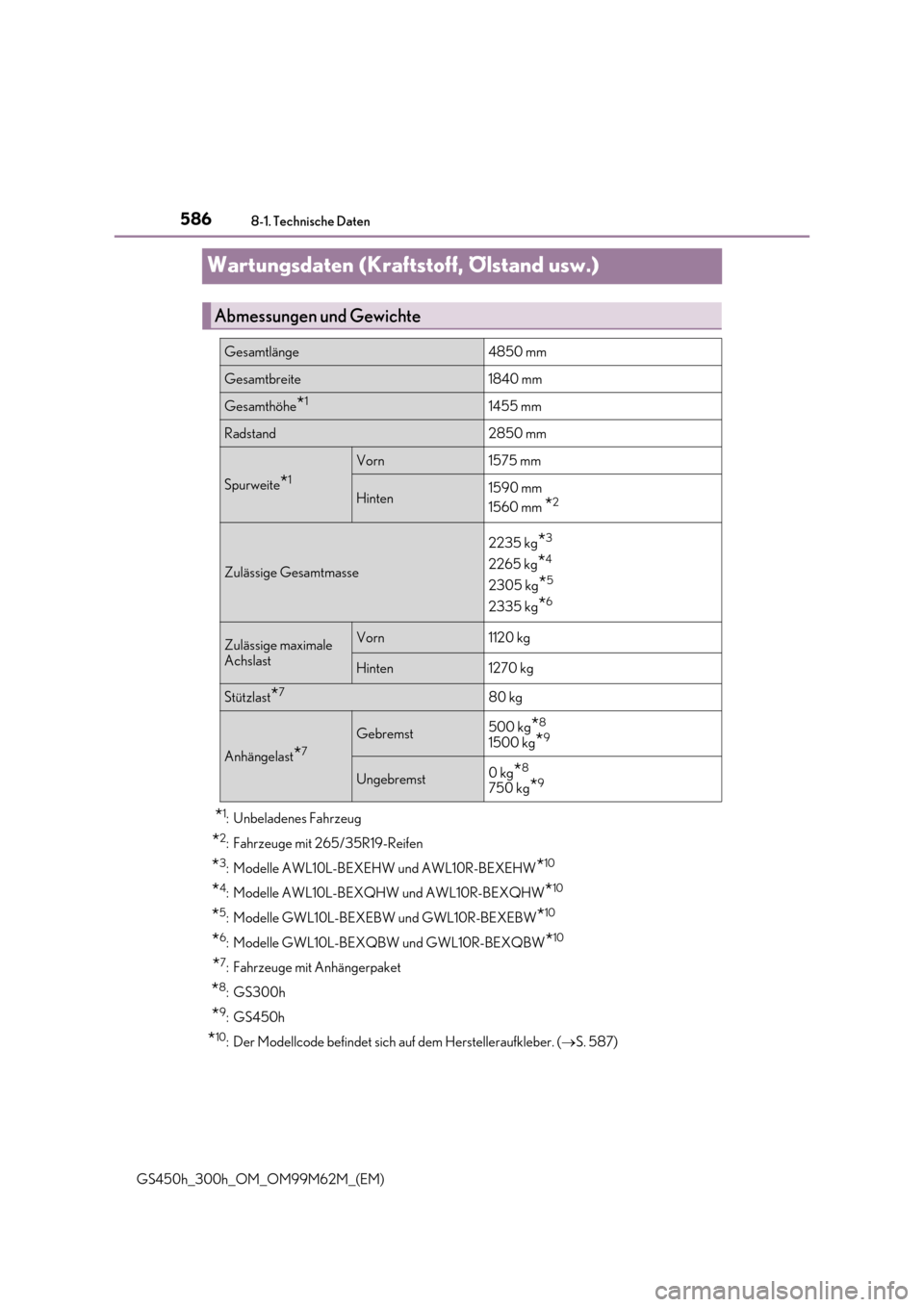

5868-1. Technische Daten
GS450h_300h_OM_OM99M62M_(EM)
Wartungsdaten (Kraftstoff, Ölstand usw.)
*1: Unbeladenes Fahrzeug
*2: Fahrzeuge mit 265/35R19-Reifen
*3: Modelle AWL10L-BEXEHW und AWL10R-BEXEHW*10
*4: Modelle AWL10L-BEXQHW und AWL10R-BEXQHW*10
*5: Modelle GWL10L-BEXEBW und GWL10R-BEXEBW*10
*6: Modelle GWL10L-BEXQBW und GWL10R-BEXQBW*10
*7: Fahrzeuge mit Anhängerpaket
*8: GS300h
*9:GS450h
*10: Der Modellcode befindet sich auf dem Herstelleraufkleber. (S. 587)
Abmessungen und Gewichte
Gesamtlänge 4850 mm
Gesamtbreite 1840 mm
Gesamthöhe*11455 mm
Radstand 2850 mm
Spurweite*1
Vorn 1575 mm
Hinten 1590 mm
1560 mm *2
Zulässige Gesamtmasse
2235 kg*3
2265 kg*4
2305 kg*5
2335 kg*6
Zulässige maximale Achslast
Vorn 1120 kg
Hinten 1270 kg
Stützlast*780 kg
Anhängelast*7
Gebremst 500 kg*8
1500 kg*9
Ungebremst 0 kg*8
750 kg*9

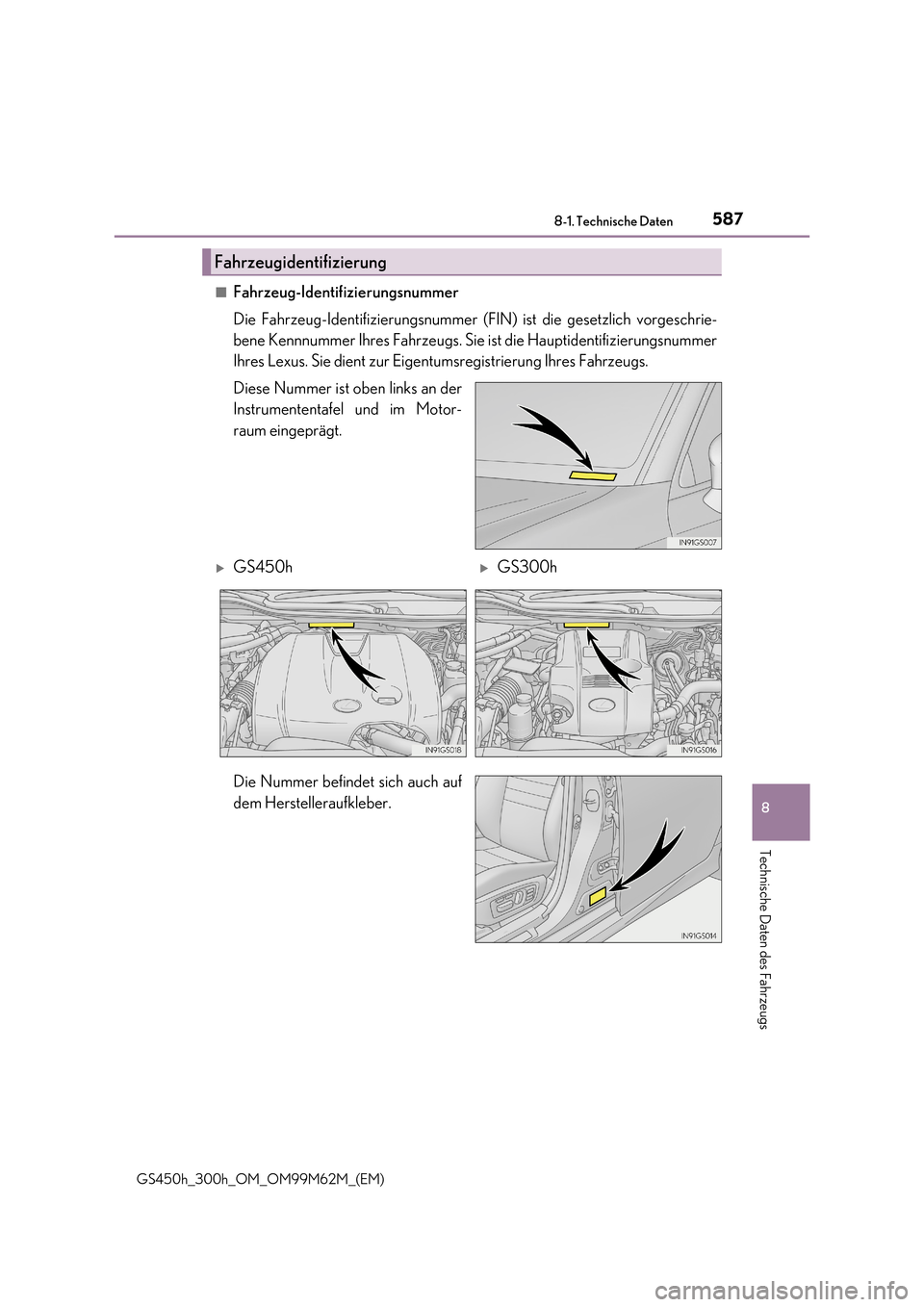

587
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)
■Fahrzeug-Identifizierungsnummer
Die Fahrzeug-Identifizierungsnummer (FIN) ist die gesetzlich vorgeschrie-
bene Kennnummer Ihres Fahrzeugs. Sie ist die Hauptidentifizierungsnummer
Ihres Lexus. Sie dient zur Eigentumsregistrierung Ihres Fahrzeugs.
Diese Nummer ist oben links an der
Instrumententafel und im Motor-
raum eingeprägt.
Die Nummer befindet sich auch auf
dem Herstelleraufkleber.
Fahrzeugidentifizierung
GS450hGS300h

5888-1. Technische Daten
GS450h_300h_OM_OM99M62M_(EM)
■Motornummer
Die Motornummer ist in den Motorblock eingestanzt (siehe Abbildung).
GS450h
GS300h
GS450hGS300h
Motor
Modell2GR-FXE
TypV6-Zylinder, 4-Takt-Ottomotor
Bohrung und Hub94,0  83,0 mm
Hubraum3456 cm3
Ventilspiel
Automatische EinstellungSpannung des
Antriebsriemens
Modell2AR-FSE
Typ4 Zylinder in Reihe, 4-Takt-Ottomotor
Bohrung und Hub90,0  98,0 mm
Hubraum2494 cm3
Ventilspiel
Automatische EinstellungSpannung des Antriebsriemens

589
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)
Kraftstoff
Kraftstoffsorte
EU-Gebiet:
Nur bleifreies Benzin gemäß der europäischen Norm EN 228
Außerhalb des EU-Gebiets: Nur bleifreies Benzin
Research-Oktanzahl95 oder höher
Kraftstofftankinhalt (Richtwert)66 L
Elektromotor (Traktionsmotor)
TypPermanentmagnet-Synchronmotor
Max. LeistungGS450h147 kW
GS300h105 kW
Max. DrehmomentGS450h275 N•m (28,0 kp•m)
GS300h300 N•m (30,6 kp•m)
Hybridbatterie (Traktionsbatterie)
TypNickel-Metallhydrid-Batterie
Spannung7,2 V/Modul
Füllmenge6,5 Ah (3HR)
AnzahlGS450h40 Module
GS300h32 Module
GesamtspannungGS450h288 V
GS300h230,4 V

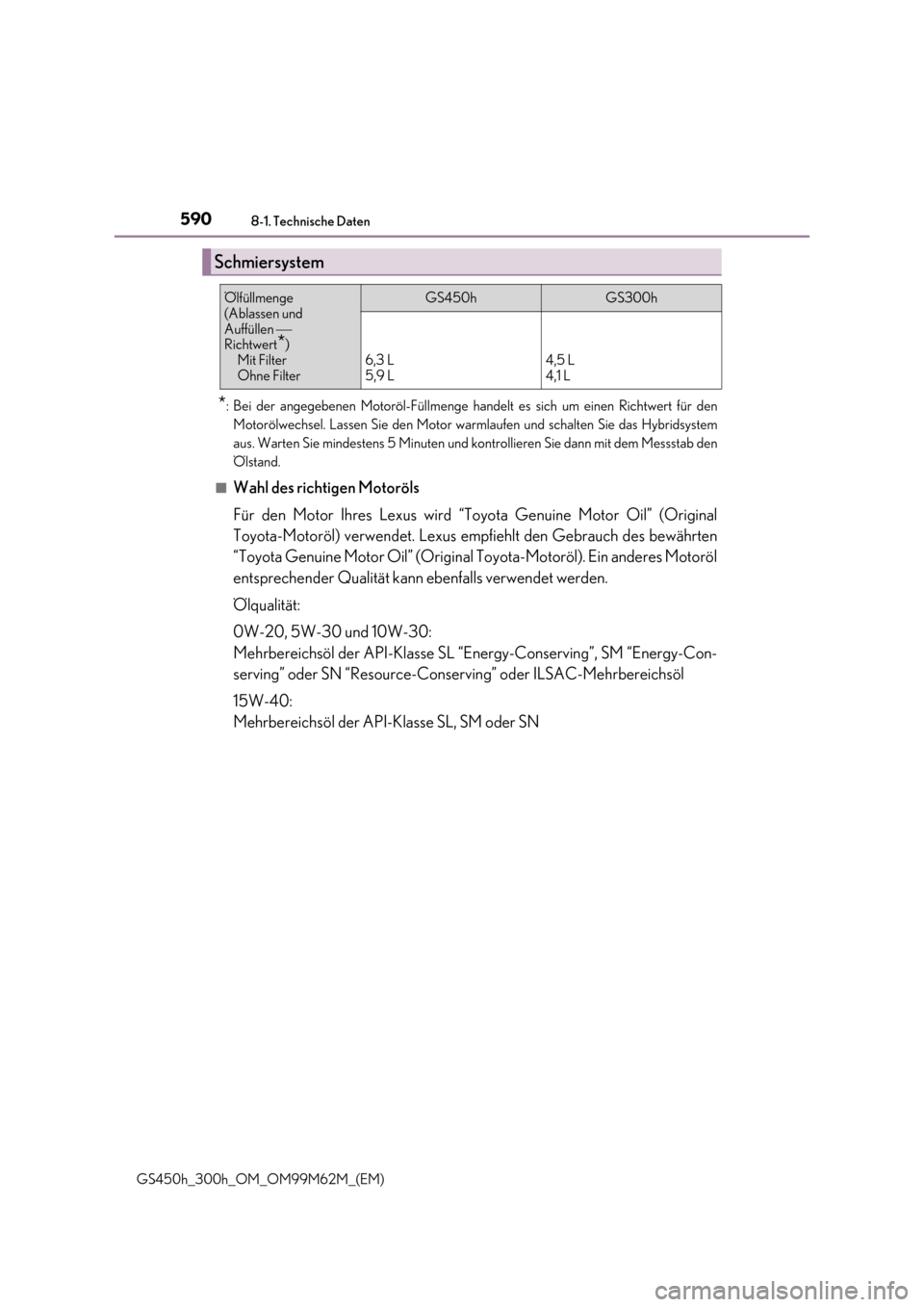

5908-1. Technische Daten
GS450h_300h_OM_OM99M62M_(EM)
*: Bei der angegebenen Motoröl-Füllmenge handelt es sich um einen Richtwert für den
Motorölwechsel. Lassen Sie den Motor war mlaufen und schalten Sie das Hybridsystem
aus. Warten Sie mindestens 5 Minuten und kontrollieren Sie dann mit dem Messstab den
Ölstand.
■Wahl des richtigen Motoröls
Für den Motor Ihres Lexus wird “Toyota Genuine Motor Oil” (Original
Toyota-Motoröl) verwendet. Lexus empfiehlt den Gebrauch des bewährten
“Toyota Genuine Motor Oil” (Original Toyota-Motoröl). Ein anderes Motoröl
entsprechender Qualität kann ebenfalls verwendet werden.
Ölqualität:
0W-20, 5W-30 und 10W-30:
Mehrbereichsöl der API-Klasse SL “Energy-Conserving”, SM “Energy-Con-
serving” oder SN “Resource-Conserving” oder ILSAC-Mehrbereichsöl
15W-40:
Mehrbereichsöl der API-Klasse SL, SM oder SN
Schmiersystem
Ölfüllmenge
(Ablassen und Auffüllen  Richtwert*)
Mit Filter Ohne Filter
GS450hGS300h
6,3 L 5,9 L4,5 L 4,1 L

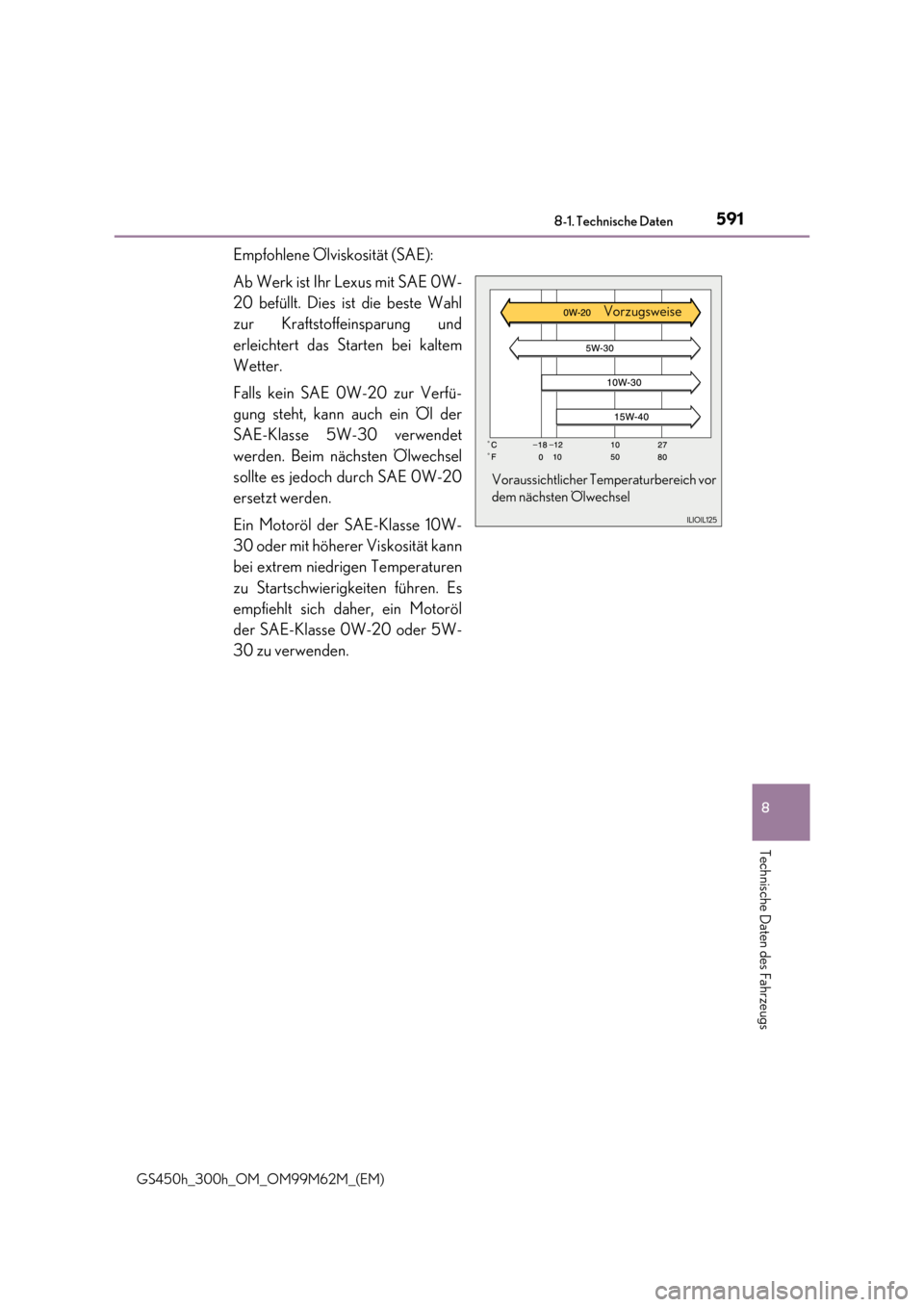

591
8
8-1. Technische Daten
Technische Daten des Fahrzeugs
GS450h_300h_OM_OM99M62M_(EM)
Empfohlene Ölviskosität (SAE):
Ab Werk ist Ihr Lexus mit SAE 0W-
20 befüllt. Dies ist die beste Wahl
zur Kraftstoffeinsparung und
erleichtert das Starten bei kaltem
Wetter.
Falls kein SAE 0W-20 zur Verfü-
gung steht, kann auch ein Öl der
SAE-Klasse 5W-30 verwendet
werden. Beim nächsten Ölwechsel
sollte es jedoch durch SAE 0W-20
ersetzt werden.
Ein Motoröl der SAE-Klasse 10W-
30 oder mit höherer Viskosität kann
bei extrem niedrigen Temperaturen
zu Startschwierigkeiten führen. Es
empfiehlt sich daher, ein Motoröl
der SAE-Klasse 0W-20 oder 5W-
30 zu verwenden.
Voraussichtlicher Temperaturbereich vor
dem nächsten Ölwechsel
Vorzugsweise

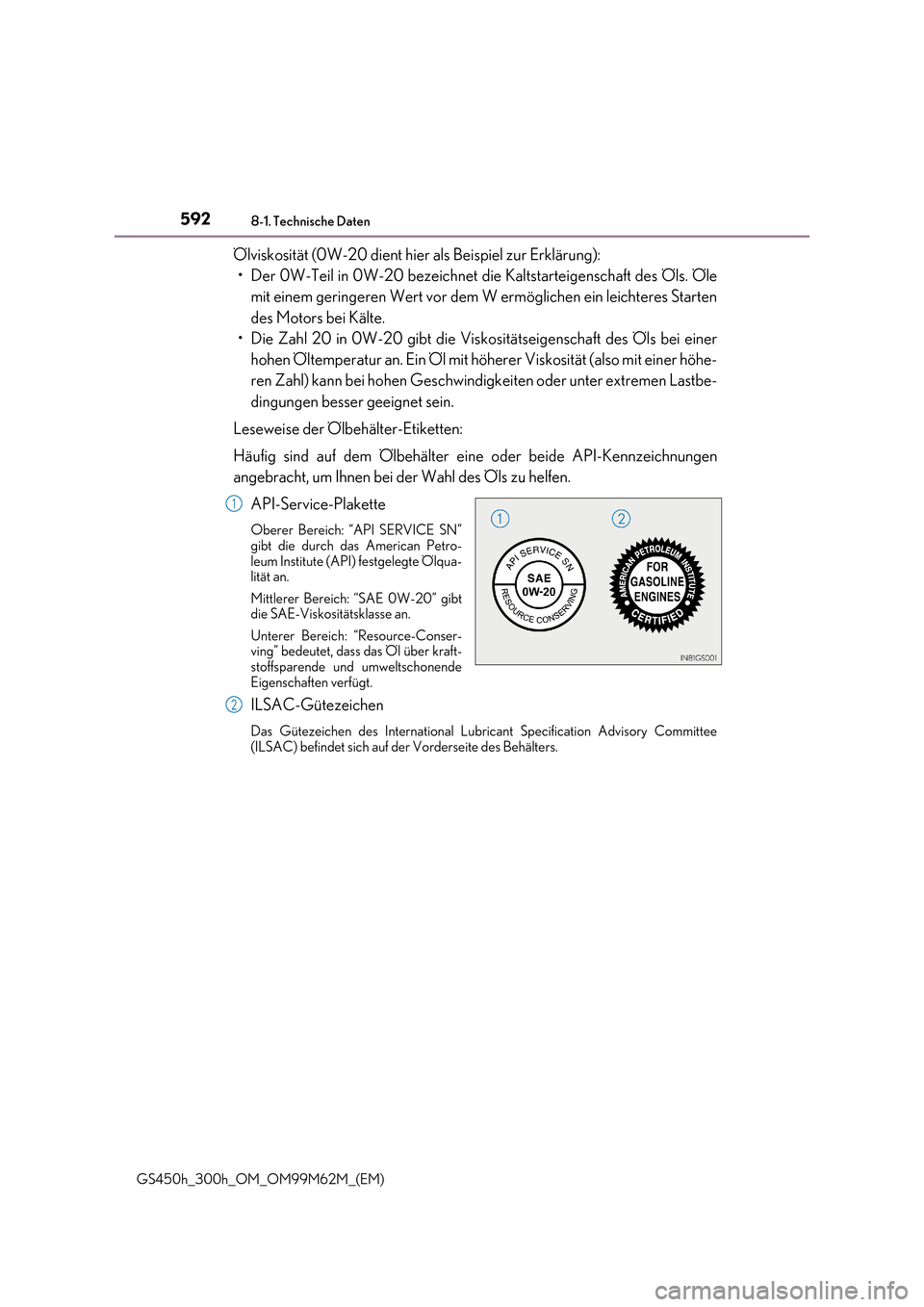

5928-1. Technische Daten
GS450h_300h_OM_OM99M62M_(EM)
Ölviskosität (0W-20 dient hier als Beispiel zur Erklärung):
• Der 0W-Teil in 0W-20 bezeichnet die Kaltstarteigenschaft des Öls. Öle
mit einem geringeren Wert vor dem W ermöglichen ein leichteres Starten
des Motors bei Kälte.
• Die Zahl 20 in 0W-20 gibt die Viskositätseigenschaft des Öls bei einer
hohen Öltemperatur an. Ei n Öl mit höherer Viskosität (also mit einer höhe-
ren Zahl) kann bei hohen Geschwindigk eiten oder unter extremen Lastbe-
dingungen besser geeignet sein.
Leseweise der Ölbehälter-Etiketten:
Häufig sind auf dem Ölbehälter ei ne oder beide API-Kennzeichnungen
angebracht, um Ihnen bei der Wahl des Öls zu helfen.
API-Service-Plakette
Oberer Bereich: “API SERVICE SN”
gibt die durch das American Petro- leum Institute (API) festgelegte Ölqua-lität an.
Mittlerer Bereich: “SAE 0W-20” gibt die SAE-Viskositätsklasse an.
Unterer Bereich: “Resource-Conser- ving” bedeutet, dass das Öl über kraft-
stoffsparende und umweltschonende Eigenschaften verfügt.
ILSAC-Gütezeichen
Das Gütezeichen des International Lubr icant Specification Advisory Committee (ILSAC) befindet sich auf der Vorderseite des Behälters.
1
2
