2017 Lexus GS450h Betriebsanleitung (in German)

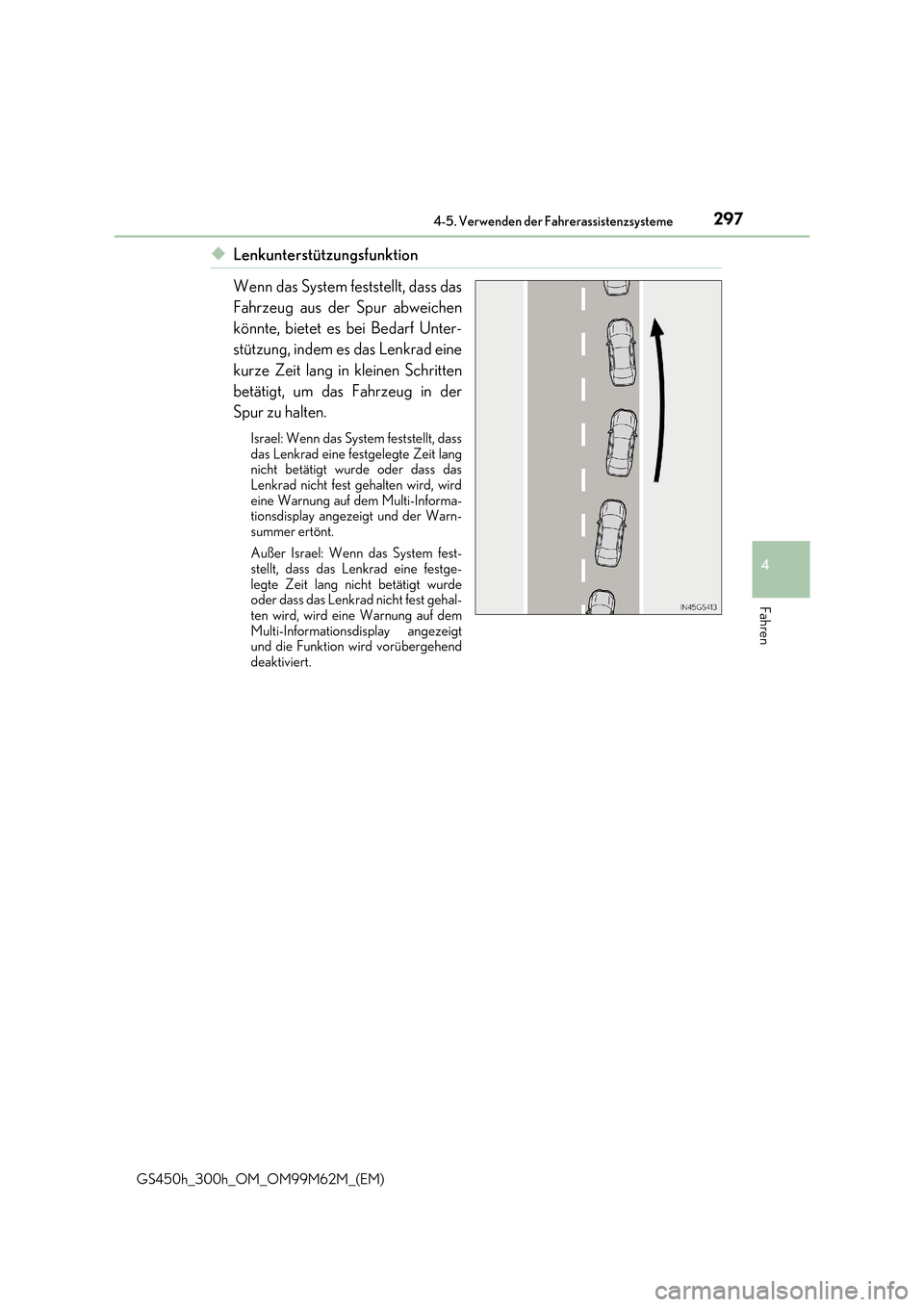

2974-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS450h_300h_OM_OM99M62M_(EM)
◆Lenkunterstützungsfunktion
Wenn das System feststellt, dass das
Fahrzeug aus der Spur abweichen
könnte, bietet es bei Bedarf Unter-
stützung, indem es das Lenkrad eine
kurze Zeit lang in kleinen Schritten
betätigt, um das Fahrzeug in der
Spur zu halten.
Israel: Wenn das System feststellt, dass
das Lenkrad eine festgelegte Zeit lang nicht betätigt wurde oder dass dasLenkrad nicht fest gehalten wird, wird
eine Warnung auf dem Multi-Informa- tionsdisplay angezeigt und der Warn-summer ertönt.
Außer Israel: Wenn das System fest- stellt, dass das Lenkrad eine festge-
legte Zeit lang nicht betätigt wurde oder dass das Lenkrad nicht fest gehal-ten wird, wird eine Warnung auf dem
Multi-Informationsdisplay angezeigt und die Funktion wird vorübergehenddeaktiviert.

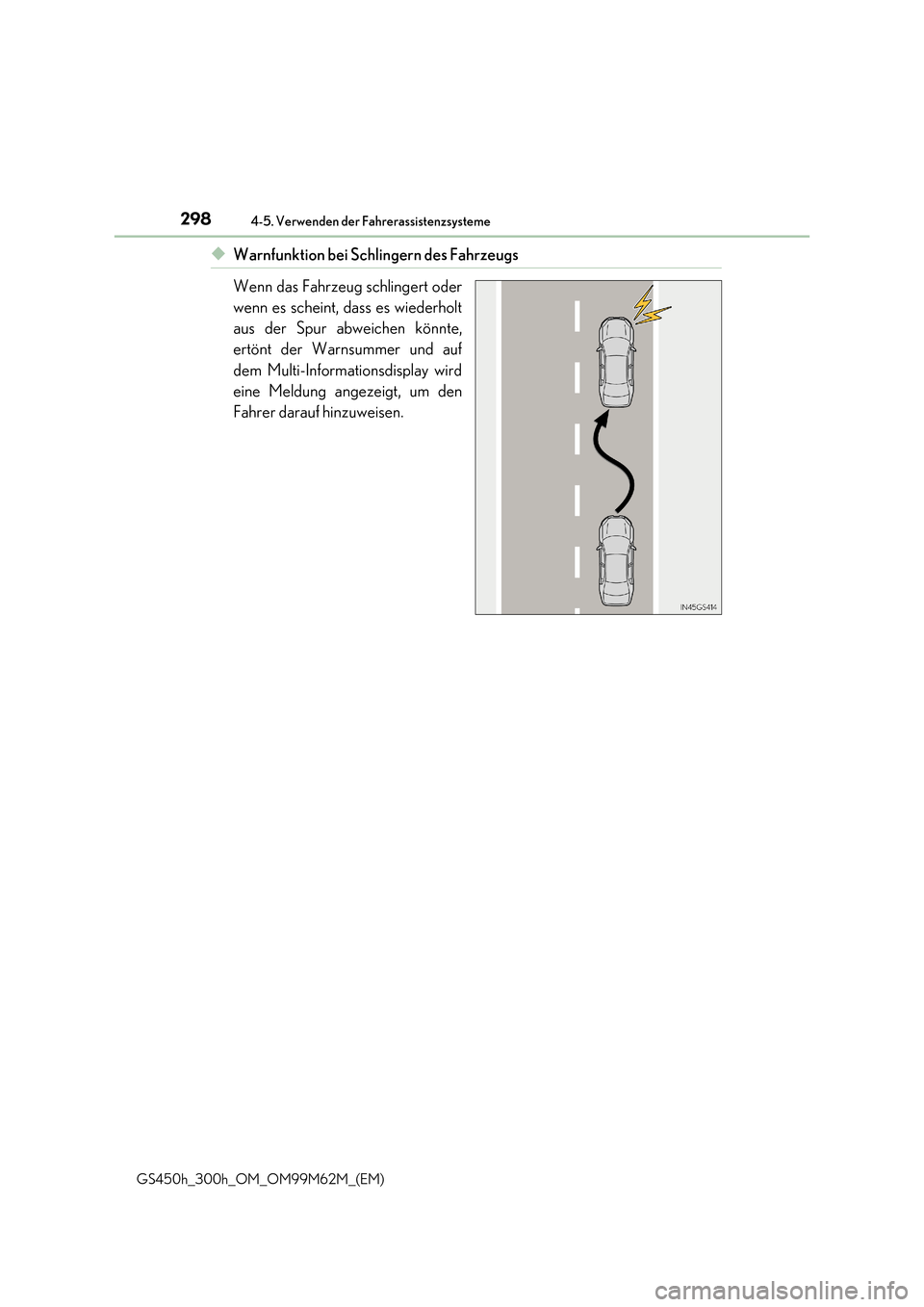

2984-5. Verwenden der Fahrerassistenzsysteme
GS450h_300h_OM_OM99M62M_(EM)
◆Warnfunktion bei Schlingern des Fahrzeugs
Wenn das Fahrzeug schlingert oder
wenn es scheint, dass es wiederholt
aus der Spur abweichen könnte,
ertönt der Warnsummer und auf
dem Multi-Informationsdisplay wird
eine Meldung angezeigt, um den
Fahrer darauf hinzuweisen.

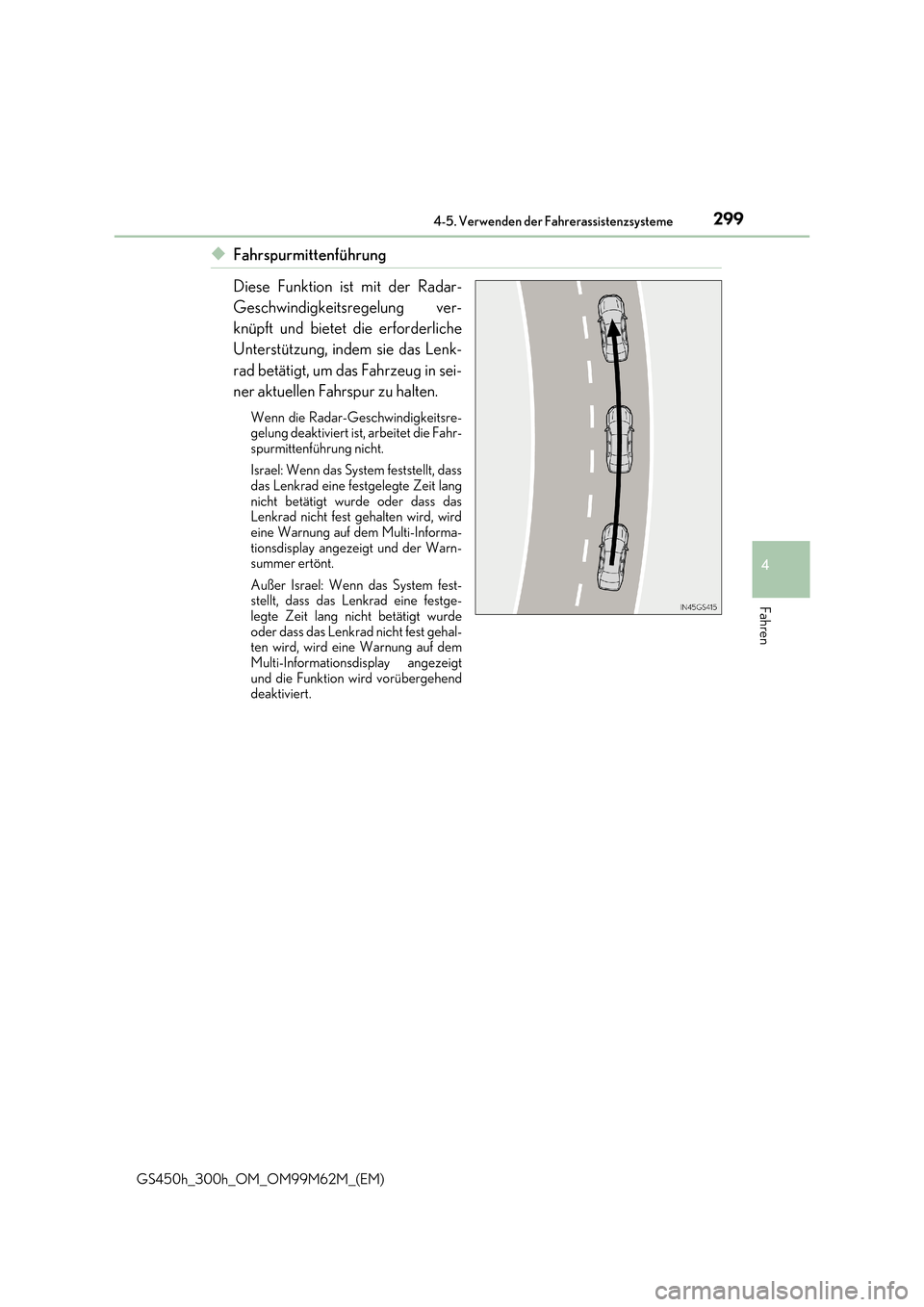

2994-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS450h_300h_OM_OM99M62M_(EM)
◆Fahrspurmittenführung
Diese Funktion ist mit der Radar-
Geschwindigkeitsregelung ver-
knüpft und bietet die erforderliche
Unterstützung, indem sie das Lenk-
rad betätigt, um das Fahrzeug in sei-
ner aktuellen Fahrspur zu halten.
Wenn die Radar-Geschwindigkeitsre- gelung deaktiviert ist, arbeitet die Fahr-spurmittenführung nicht.
Israel: Wenn das System feststellt, dass das Lenkrad eine festgelegte Zeit lang
nicht betätigt wurde oder dass das Lenkrad nicht fest gehalten wird, wirdeine Warnung auf dem Multi-Informa-
tionsdisplay angezeigt und der Warn- summer ertönt.
Außer Israel: Wenn das System fest- stellt, dass das Lenkrad eine festge-legte Zeit lang nicht betätigt wurde
oder dass das Lenkrad nicht fest gehal- ten wird, wird eine Warnung auf dem
Multi-Informationsdisplay angezeigt und die Funktion wird vorübergehenddeaktiviert.

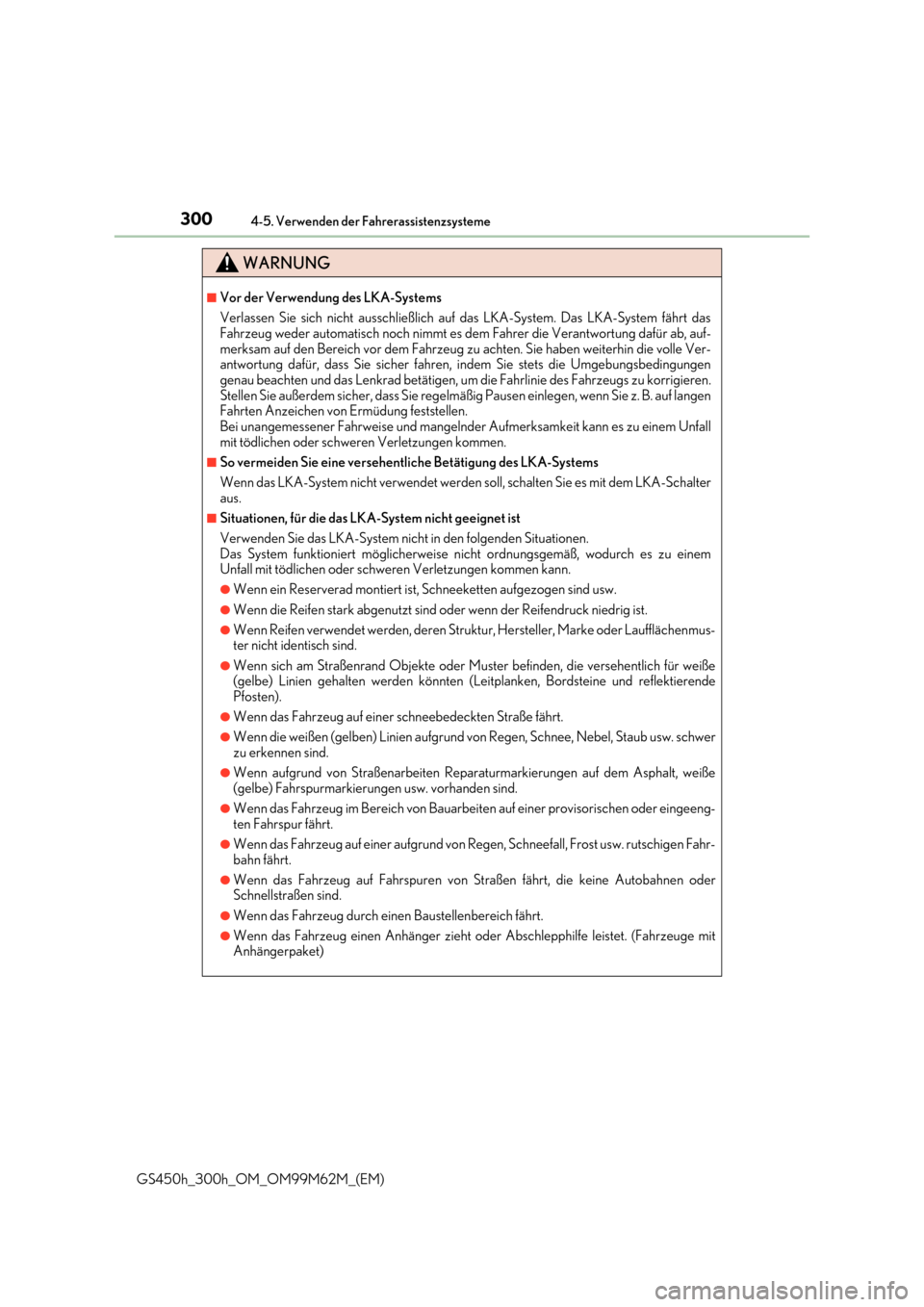

3004-5. Verwenden der Fahrerassistenzsysteme
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vor der Verwendung des LKA-Systems
Verlassen Sie sich nicht ausschließlich auf das LKA-System. Das LKA-System fährt das Fahrzeug weder automatisch noch nimmt es dem Fahrer die Verantwortung dafür ab, auf-
merksam auf den Bereich vor dem Fahrzeug zu achten. Sie haben weiterhin die volle Ver- antwortung dafür, dass Sie sicher fahren, indem Sie stets die Umgebungsbedingungengenau beachten und das Lenkrad betätigen, um die Fahrlinie des Fahrzeugs zu korrigieren.
Stellen Sie außerdem sicher, dass Sie regelmäßig Pausen einlegen, wenn Sie z. B. auf langen Fahrten Anzeichen von Ermüdung feststellen. Bei unangemessener Fahrweise und mangelnder Aufmerksamkeit kann es zu einem Unfall
mit tödlichen oder schweren Verletzungen kommen.
■So vermeiden Sie eine versehentliche Betätigung des LKA-Systems
Wenn das LKA-System nicht verwendet werden soll, schalten Sie es mit dem LKA-Schalter
aus.
■Situationen, für die das LKA-System nicht geeignet ist
Verwenden Sie das LKA-System nicht in den folgenden Situationen.
Das System funktioniert möglicherweise ni cht ordnungsgemäß, wodurch es zu einem Unfall mit tödlichen oder schweren Verletzungen kommen kann.
●Wenn ein Reserverad montiert ist, Schneeketten aufgezogen sind usw.
●Wenn die Reifen stark abgenutzt sind oder wenn der Reifendruck niedrig ist.
●Wenn Reifen verwendet werden, deren Struktur, Hersteller, Marke oder Laufflächenmus-ter nicht identisch sind.
●Wenn sich am Straßenrand Objekte oder Muster befinden, die versehentlich für weiße(gelbe) Linien gehalten werden könnten (L eitplanken, Bordsteine und reflektierende Pfosten).
●Wenn das Fahrzeug auf einer schneebedeckten Straße fährt.
●Wenn die weißen (gelben) Linien aufgrund von Regen, Schnee, Nebel, Staub usw. schwer
zu erkennen sind.
●Wenn aufgrund von Straßenarbeiten Reparaturmarkierungen auf dem Asphalt, weiße (gelbe) Fahrspurmarkierungen usw. vorhanden sind.
●Wenn das Fahrzeug im Bereich von Bauarbeiten auf einer provisorischen oder eingeeng-ten Fahrspur fährt.
●Wenn das Fahrzeug auf einer aufgrund von Regen, Schneefall, Frost usw. rutschigen Fahr-
bahn fährt.
●Wenn das Fahrzeug auf Fahrspuren von Straßen fährt, die keine Autobahnen oder Schnellstraßen sind.
●Wenn das Fahrzeug durch einen Baustellenbereich fährt.
●Wenn das Fahrzeug einen Anhänger zieht oder Abschlepphilfe leistet. (Fahrzeuge mitAnhängerpaket)

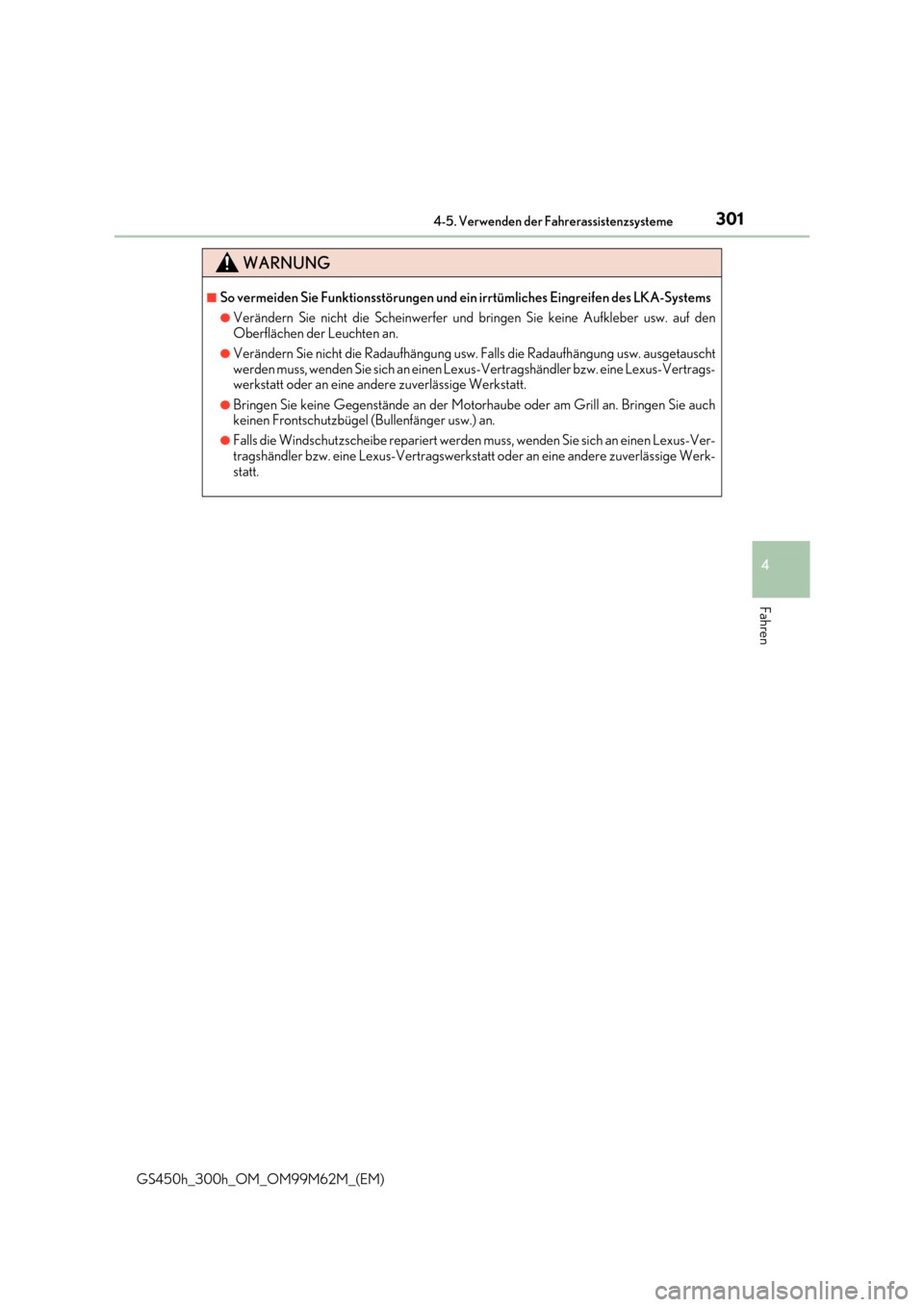

3014-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■So vermeiden Sie Funktionsstörungen und ein irrtümliches Eingreifen des LKA-Systems
●Verändern Sie nicht die Scheinwerfer und bringen Sie keine Aufkleber usw. auf den Oberflächen der Leuchten an.
●Verändern Sie nicht die Radaufhängung usw. Falls die Radaufhängung usw. ausgetauschtwerden muss, wenden Sie sich an einen Lexu s-Vertragshändler bzw. eine Lexus-Vertrags- werkstatt oder an eine andere zuverlässige Werkstatt.
●Bringen Sie keine Gegenstände an der Motorhaube oder am Grill an. Bringen Sie auchkeinen Frontschutzbügel (Bullenfänger usw.) an.
●Falls die Windschutzscheibe repariert werden muss, wenden Sie sich an einen Lexus-Ver-
tragshändler bzw. eine Lexus-Vertragswerkstatt oder an eine andere zuverlässige Werk- statt.

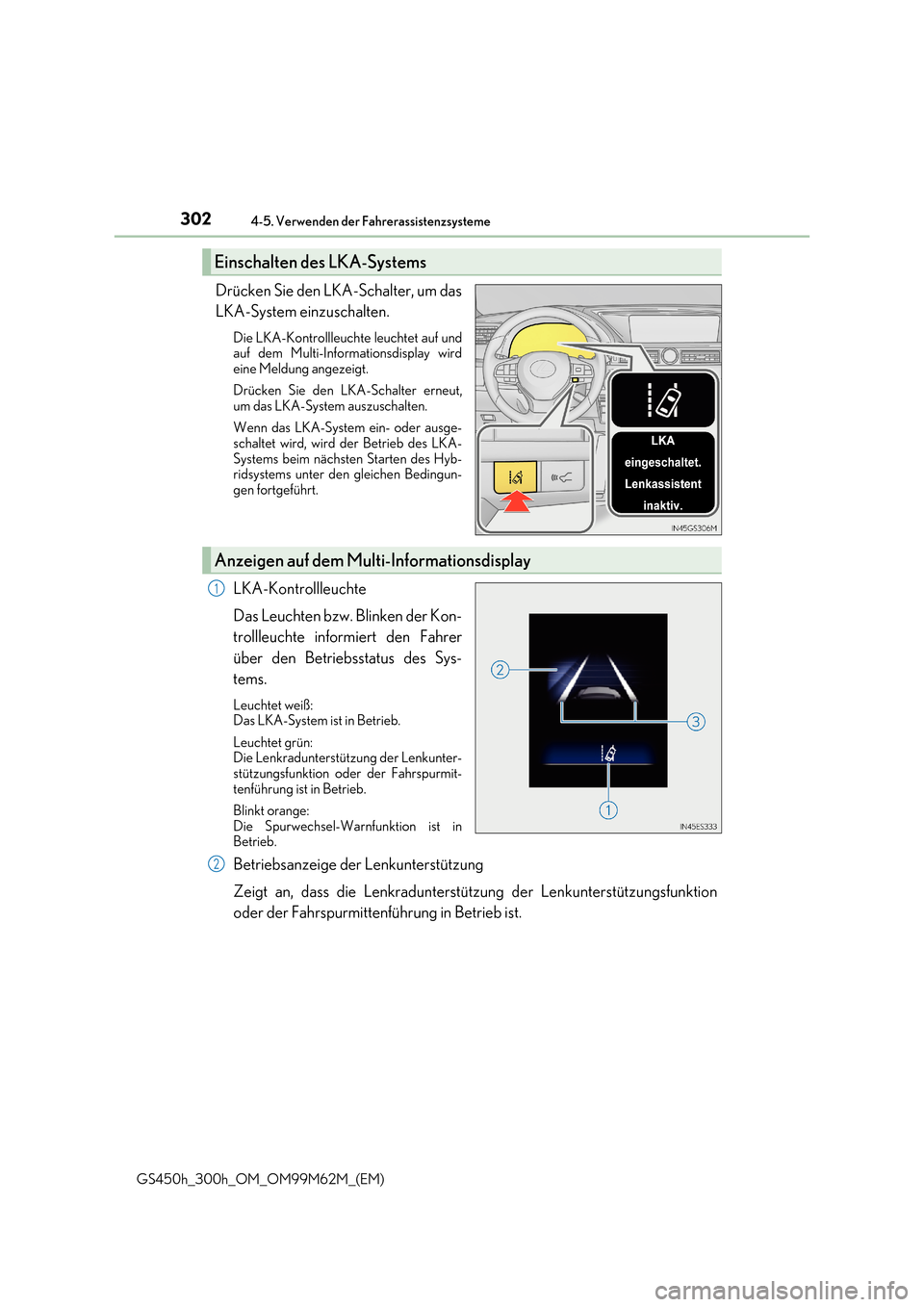

3024-5. Verwenden der Fahrerassistenzsysteme
GS450h_300h_OM_OM99M62M_(EM)
Drücken Sie den LKA-Schalter, um das
LKA-System einzuschalten.
Die LKA-Kontrollleuchte leuchtet auf und auf dem Multi-Informationsdisplay wird
eine Meldung angezeigt.
Drücken Sie den LKA-Schalter erneut,
um das LKA-System auszuschalten.
Wenn das LKA-System ein- oder ausge-
schaltet wird, wird der Betrieb des LKA- Systems beim nächsten Starten des Hyb-ridsystems unter den gleichen Bedingun-
gen fortgeführt.
LKA-Kontrollleuchte
Das Leuchten bzw. Blinken der Kon-
trollleuchte informiert den Fahrer
über den Betriebsstatus des Sys-
tems.
Leuchtet weiß: Das LKA-System ist in Betrieb.
Leuchtet grün: Die Lenkradunterstützung der Lenkunter-stützungsfunktion oder der Fahrspurmit-
tenführung ist in Betrieb.
Blinkt orange:
Die Spurwechsel-Warnfunktion ist in Betrieb.
Betriebsanzeige der Lenkunterstützung
Zeigt an, dass die Lenkradunterstützung der Lenkunterstützungsfunktion
oder der Fahrspurmittenführung in Betrieb ist.
Einschalten des LKA-Systems
Anzeigen auf dem Multi-Informationsdisplay
1
2

3034-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
GS450h_300h_OM_OM99M62M_(EM)
Anzeige der Spurwechsel-Warnfunktion
Wird angezeigt, wenn das Multi-Informationsdisplay auf den Bildschirm mit
Informationen der Fahrerassistenzsysteme umgeschaltet wird.
■Betriebsbedingungen der einzelnen Funktionen
●Spurwechsel-Warnfunktion
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• Das LKA-System ist eingeschaltet.
• Die Fahrgeschwindigkeit beträgt mindestens ca. 50 km/h. • Das System erkennt weiße (gelbe) Linien.•Die Fahrspurbreite betr ägt ca. 3 m oder mehr.
• Der Blinkerhebel wird nicht betätigt. • Das Fahrzeug fährt auf einer geraden Straße oder durch eine leichte Kurve mit einemRadius von mehr als ca. 150 m.
• Es werden keine Systemstörungen erfasst. ( S. 306)
●Lenkunterstützungsfunktion
Diese Funktion greift ein, wenn neben den Betriebsbedingungen für die Spurwechsel- Warnfunktion alle der folgenden Bedingungen erfüllt sind.
• Die Einstellung für “Lenkassist.” in auf dem Multi-Informationsdisplay ist auf
“Ein” gestellt. ( S. 114) • Das Fahrzeug wird nicht in einem bestimmten Maß oder darüber hinaus beschleunigtoder abgebremst.
• Das Lenkrad wird nicht mit der für einen Spurwechsel erforderlichen Kraft betätigt. • ABS, VSC, TRC und PCS (Pre-Crash-Sicherheitssystem) greifen nicht ein.• Das TRC- oder VSC-System ist nicht ausgeschaltet.
• Außer Israel: Die Warnung bei vom Lenkrad genommenen Händen wird nicht ange- zeigt. ( S. 305)
3
Das Innere der angezeigten weißen
Linien ist weiß
Das Innere der angezeigten wei-
ßen Linien ist schwarz
Zeigt an, dass das System weiße
(gelbe) Linien erkennt. Wenn das Fahr-
zeug aus der Spur abweicht, blinkt die
weiße Linie auf der Seite orange, auf
der das Fahrzeug aus der Spur weicht.
Zeigt an, dass das System keine wei-
ßen (gelben) Linien erkennen kann
oder vorübergehend deaktiviert ist.

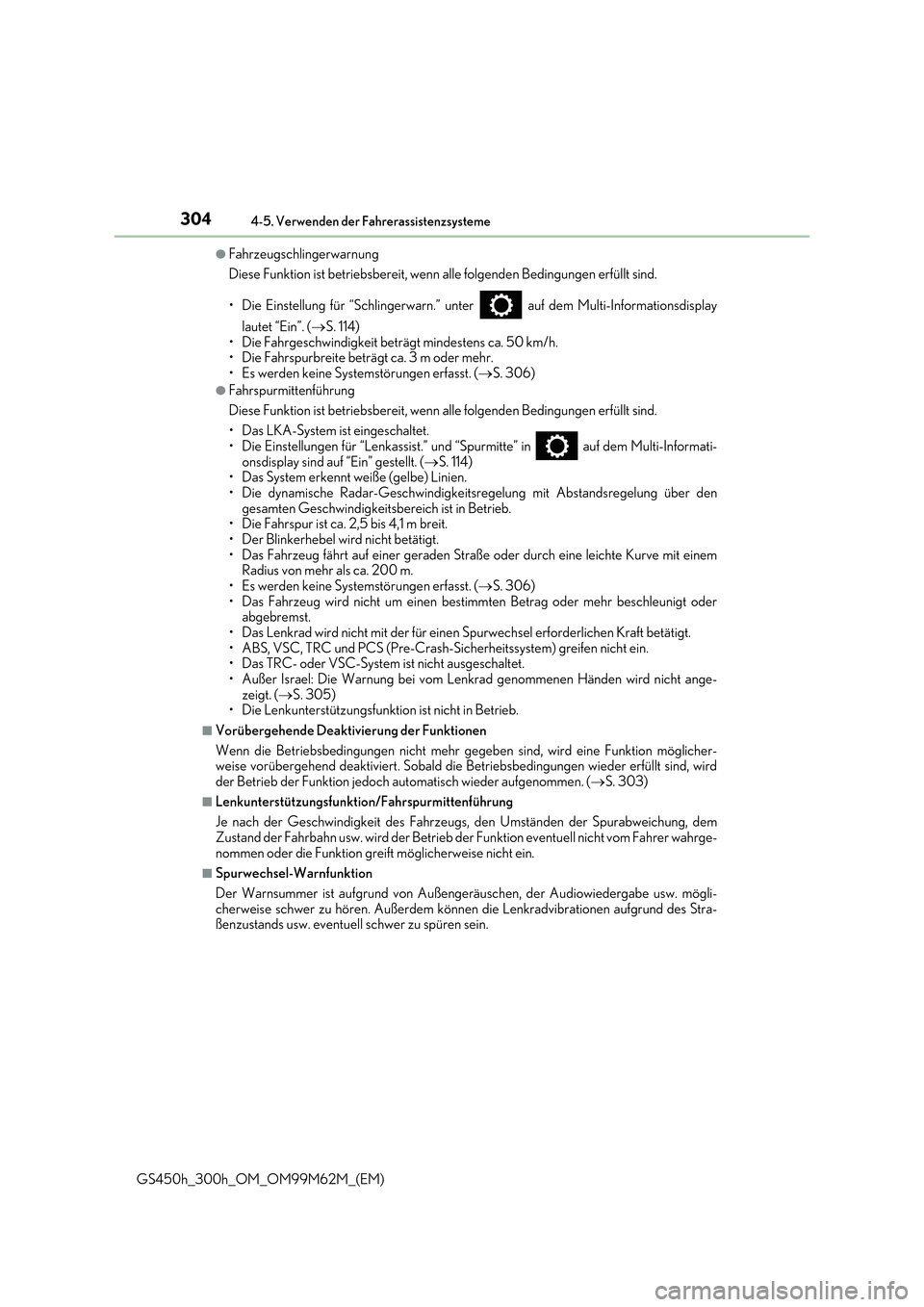

3044-5. Verwenden der Fahrerassistenzsysteme
GS450h_300h_OM_OM99M62M_(EM)
●Fahrzeugschlingerwarnung
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• Die Einstellung für “Schlingerwarn.” unter auf dem Multi-Informationsdisplay
lautet “Ein”. ( S. 114) • Die Fahrgeschwindigkeit beträgt mindestens ca. 50 km/h.•Die Fahrspurbreite betr ägt ca. 3 m oder mehr.
• Es werden keine Systemstörungen erfasst. ( S. 306)
●Fahrspurmittenführung
Diese Funktion ist betriebsbereit, wenn alle folgenden Bedingungen erfüllt sind.
• Das LKA-System ist eingeschaltet.
• Die Einstellungen für “Lenkassist.” und “Spurmitte” in auf dem Multi-Informati- onsdisplay sind auf “Ein” gestellt. ( S. 114) • Das System erkennt weiße (gelbe) Linien.
• Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den gesamten Geschwindigkeitsbereich ist in Betrieb.• Die Fahrspur ist ca. 2,5 bis 4,1 m breit.
• Der Blinkerhebel wird nicht betätigt. • Das Fahrzeug fährt auf einer geraden Straße oder durch eine leichte Kurve mit einemRadius von mehr als ca. 200 m.
• Es werden keine Systemstörungen erfasst. ( S. 306) • Das Fahrzeug wird nicht um einen bestimmten Betrag oder mehr beschleunigt oderabgebremst.
• Das Lenkrad wird nicht mit der für einen Spurwechsel erforderlichen Kraft betätigt. • ABS, VSC, TRC und PCS (Pre-Crash-Sicherheitssystem) greifen nicht ein.• Das TRC- oder VSC-System ist nicht ausgeschaltet.
• Außer Israel: Die Warnung bei vom Lenkrad genommenen Händen wird nicht ange- zeigt. ( S. 305) • Die Lenkunterstützungsfunktion ist nicht in Betrieb.
■Vorübergehende Deaktivierung der Funktionen
Wenn die Betriebsbedingungen nicht mehr gegeben sind, wird eine Funktion möglicher- weise vorübergehend deaktiviert. Sobald die Betriebsbedingungen wieder erfüllt sind, wird
der Betrieb der Funktion jedoch automatisch wieder aufgenommen. ( S. 303)
■Lenkunterstützungsfunktion/Fahrspurmittenführung
Je nach der Geschwindigkeit des Fahrzeugs, den Umständen der Spurabweichung, dem
Zustand der Fahrbahn usw. wird der Betrieb der Funktion eventuell nicht vom Fahrer wahrge- nommen oder die Funktion greift möglicherweise nicht ein.
■Spurwechsel-Warnfunktion
Der Warnsummer ist aufgrund von Außengeräuschen, der Audiowiedergabe usw. mögli- cherweise schwer zu hören. Außerdem können die Lenkradvibrationen aufgrund des Stra-ßenzustands usw. eventuell schwer zu spüren sein.
