2017 Lexus GS450h Betriebsanleitung (in German)

1292. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vor der Verwendung des Head-up-Displays
Stellen Sie sicher, dass Position und Helligkeit des Head-up-Displays eine sichere Fahr- weise nicht beeinträchtigen. Eine falsche Einstellung von Position und Helligkeit des Dis-
plays kann die Sicht des Fahrers behindern und zu einem Unfall mit tödlichen oder schweren Verletzungen führen.
HINWEIS
■So vermeiden Sie Schäden an Bauteilen
●Berühren Sie nicht den Innenbereich des Projektors für das Head-up-Display und drü-cken Sie keine scharfkantigen Gegenstände oder Ähnliches in den Projektor.
Dies könnte zu einer mechanischen Funktionsstörung führen.
●Stellen Sie keine Getränke in die Nähe des Pro- jektors für das Head-up-Display. Wenn der Pro-jektor feucht wird, kann es zu einer elektrischen
Funktionsstörung kommen.
●Legen Sie keine Gegenstände auf den Projek- tor für das Head-up-Display und bringen Sie
keine Aufkleber an ihm an. Dies könnte zu einer Unterbrechung der Head-up-Display-Anzeigen führen.

1302. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
Energie-Überwachungsanzeige/Verbrauchsbildschirm
Multi-Informationsdisplay
Bildschirm des Remote Touch
Instrumentenschalter
Taste “MENU”
Knopf des Remote Touch
Tasten “ENTER”
■Bildschirm des Remote Touch
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann
auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Fahrtinformationen” oder “Vorh. Wert” angezeigt wird, wählen Sie “Energie”.
Sie können den Status Ihres Hybridsy stems auf dem Multi-Informationsdis-
play und auf dem Bildschirm des Remote Touch verfolgen.
Fahrzeuge mit 12,3-Zoll-Display: Di e Energie-Überwachungsanzeige oder
der Verbrauchsbildschirm kann auf de r seitlichen Anzeige angezeigt werden.
1
2
3
4
5
6
Energie-Überwachungsanzeige

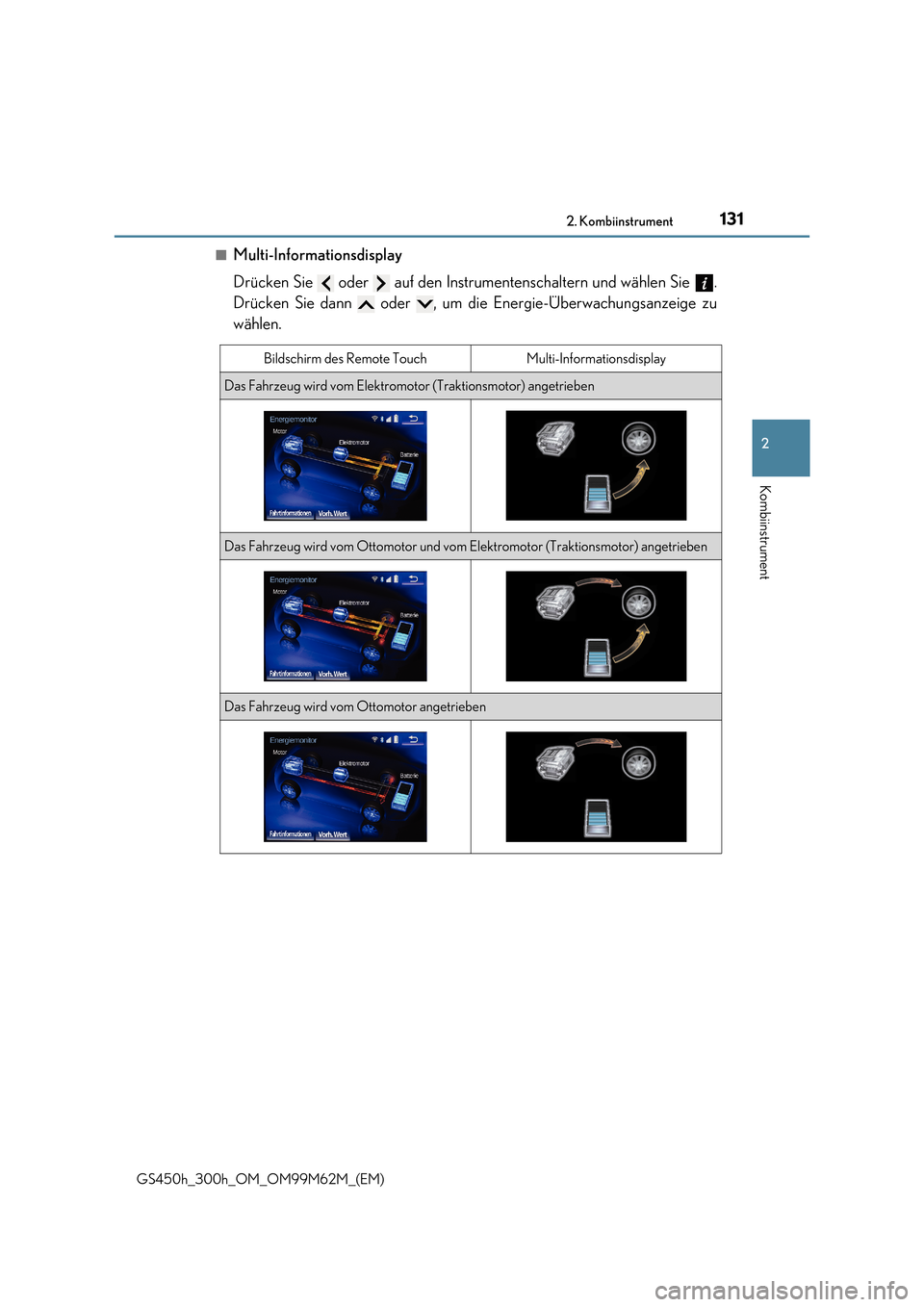

1312. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
■Multi-Informationsdisplay
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie .
Drücken Sie dann oder , um die Energie-Überwachungsanzeige zu
wählen.
Bildschirm des Remote TouchMulti-Informationsdisplay
Das Fahrzeug wird vom Elektromotor (Traktionsmotor) angetrieben
Das Fahrzeug wird vom Ottomotor und vom Elektromotor (Traktionsmotor) angetrieben
Das Fahrzeug wird vom Ottomotor angetrieben

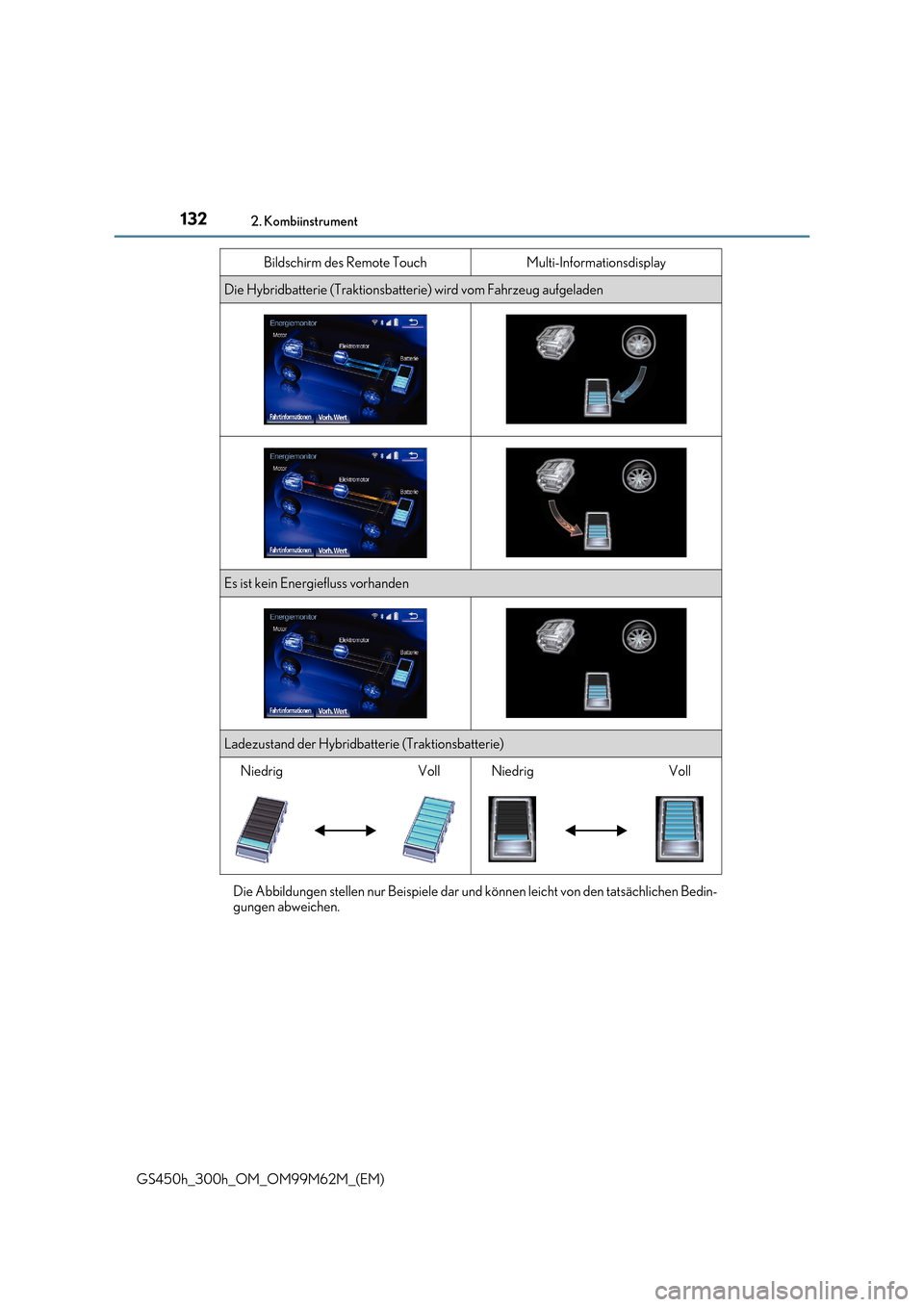

1322. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsächlichen Bedin- gungen abweichen.
Die Hybridbatterie (Traktionsbatteri e) wird vom Fahrzeug aufgeladen
Es ist kein Energiefluss vorhanden
Ladezustand der Hybridbatterie (Traktionsbatterie)
NiedrigVollNiedrigVoll
Bildschirm des Remote TouchMulti-Informationsdisplay

1332. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann
auf dem Bildschirm “Menü”.
■Fahrtinformationen
Wenn der Bildschirm “Energiemonitor” oder “Vorh. Wert” angezeigt wird,
wählen Sie “Fahrtinformationen”.
Rücksetzen der Verbrauchsdaten
Kraftstoffverbrauch in den letzten
15 Minuten
Momentaner Kraftstoffverbrauch
In den letzten 15 Minuten zurück-
gewonnene Energie
Ein Symbol steht für jeweils
50 Wh. Bis zu 5 Symbole werden
angezeigt.
Durchschnittsgeschwindigkeit se it dem Start des Hybridsystems.
Verstrichene Zeit seit dem Start des Hybridsystems.
Reichweite ( S. 134)
Der durchschnittliche Kraftstoffverbrauch in den letzten 15 Minuten ist farblich in frü- here Durchschnittswerte und Durchschnittswerte seit dem letzten Schalten des Start-
Schalters in den Modus ON unterteilt. Verwenden Sie den angezeigten durchschnittli- chen Kraftstoffverbrauch als Richtwert.
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tatsächlichen Bedin- gungen abweichen.
Verbrauch
1
2
3
4
5
6
7

1342. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
■Aufgezeichnete Daten
Wenn der Bildschirm “Energiemonitor” oder “Fahrtinformationen” angezeigt
wird, wählen Sie “Vorh. Wert”.
Rücksetzen der aufgezeichneten
Daten
Bester aufgezeichneter Kraft-
stoffverbrauch
Durchschnittlicher Kraftstoffver-
brauch
Aufgezeichnete Kraftstoffver-
brauchswerte
Aktualisieren der Daten des durchschnittlichen Kraftstoffverbrauchs
Die durchschnittlichen früheren Kraftstoffverbrauchswerte sind farblich in frühere
Durchschnittswerte und den durchschnittlichen Verbrauch seit der letzten Aktualisie- rung unterteilt. Verwenden Sie den angezeigten durchschnittlichen Kraftstoffver-brauch als Richtwert.
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tatsächlichen Bedin- gungen abweichen.
■Aktualisieren der aufgezeichneten Daten
Aktualisieren Sie den durchschnittlichen Krafts toffverbrauch durch Auswahl von “Aktualisie-
ren”, um den momentanen Kraftstoffverbrauch erneut zu messen.
■Rücksetzen der Daten
Sie können die Kraftstoffverbrauchsdaten durch Auswahl von “Löschen” löschen.
■Reichweite
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraftstoffmenge noch gefahren werden kann.
Diese Strecke wird auf Basis Ihres durchsch nittlichen Kraftstoffverbrauchs berechnet. Daher kann die tatsächlich noch fahrbare St recke von der angezeigten Reichweite abwei- chen.
1
2
3
4
5

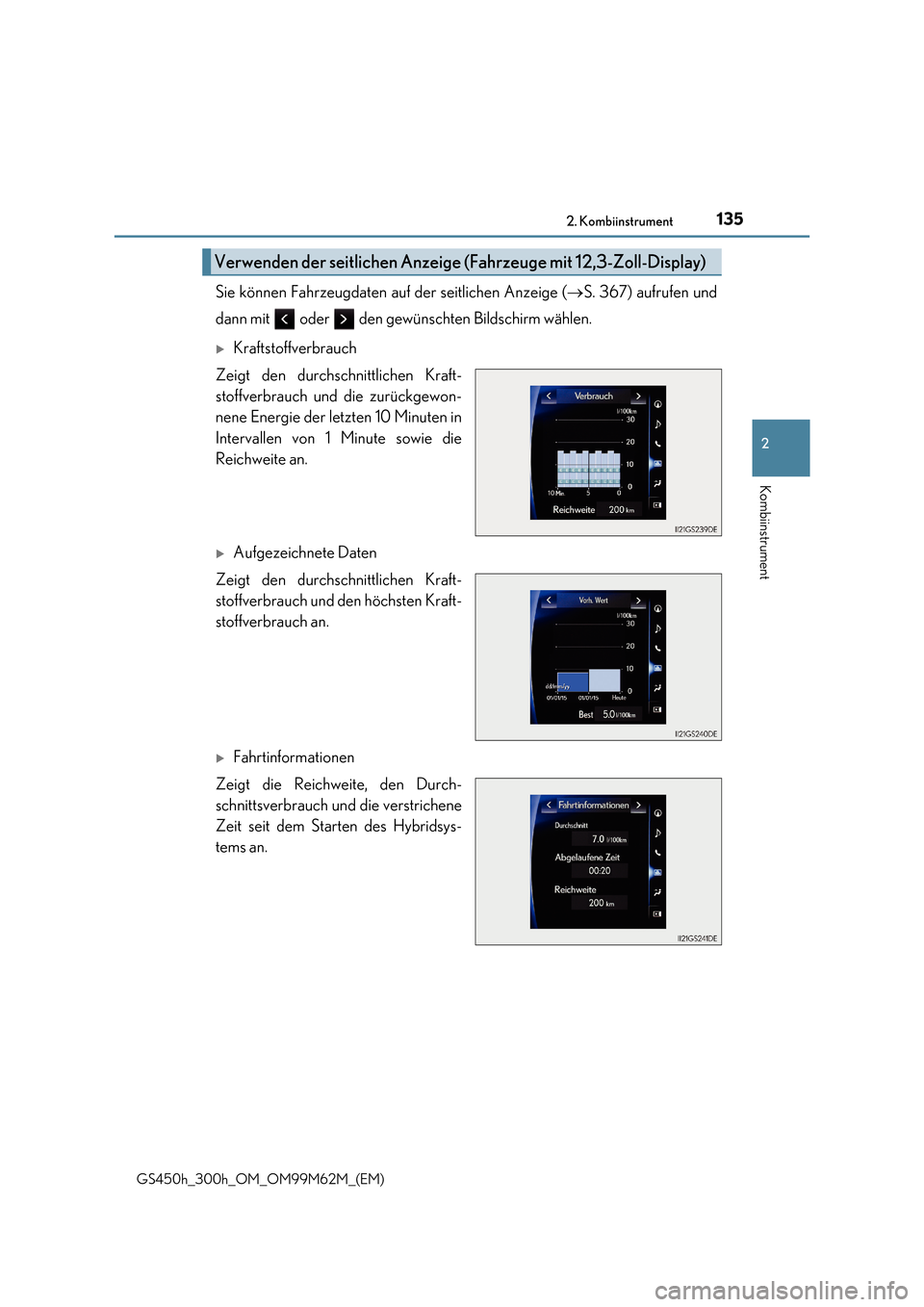

1352. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
Sie können Fahrzeugdaten auf der seitlichen Anzeige (S. 367) aufrufen und
dann mit oder den gewünschten Bildschirm wählen.
Kraftstoffverbrauch
Zeigt den durchschnittlichen Kraft-
stoffverbrauch und die zurückgewon-
nene Energie der letzten 10 Minuten in
Intervallen von 1 Minute sowie die
Reichweite an.
Aufgezeichnete Daten
Zeigt den durchschnittlichen Kraft-
stoffverbrauch und den höchsten Kraft-
stoffverbrauch an.
Fahrtinformationen
Zeigt die Reichweite, den Durch-
schnittsverbrauch und die verstrichene
Zeit seit dem Starten des Hybridsys-
tems an.
Verwenden der seitlichen Anzeige (Fahrzeuge mit 12,3-Zoll-Display)

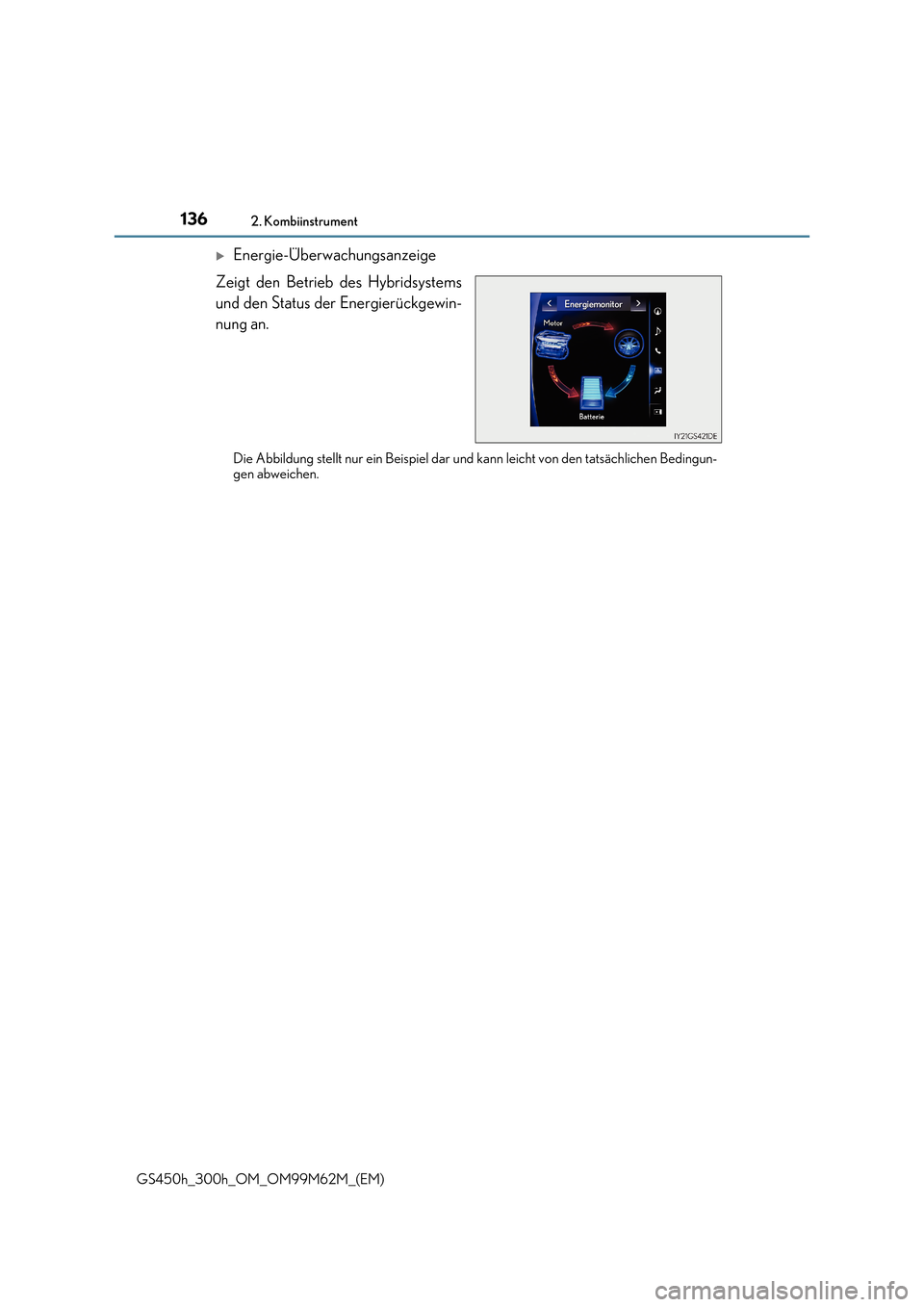

1362. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
Energie-Überwachungsanzeige
Zeigt den Betrieb des Hybridsystems
und den Status der Energierückgewin-
nung an.
Die Abbildung stellt nur ein Beispiel dar und kann leicht von den tatsächlichen Bedingun- gen abweichen.
