1212. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
■G-Kraft-Anzeige
●Die G-Kräfte-Werte können selbst bei einem geparkten Fahrzeug über Null liegen, wenn z. B. an einem Hang geparkt wurde.
●Je nach Fahrzeugnutzung kann es vorkommen, dass die Anzeige für den Bremsflüssigkeits- druck nicht den maximalen Wert angibt, obwohl das Bremspedal vollständig getreten ist.
●Wenn ein Pol der 12-V-Batterie ab- und wieder angeklemmt wird, wird die Lenkwinkelan-
zeige möglicherweise vorübergehend deaktivier t. Die Anzeige wird aktiviert, nachdem das Fahrzeug eine Weile gefahren wurde.
●Abhängig vom Zustand des Fahrzeugs kann sich die Anzeige für den Bremsflüssig- keitsdruck ändern, obwohl das Bremspedal nicht getreten wurde.
■Systemprüfungsanzeige
Nachdem der Start-Schalter in den Modus ON gebracht wurde, wird ein Startbild angezeigt,
während der Systembetrieb überprüft wird. Wenn die Systemprüfung abgeschlossen ist, wird wieder der normale Bildschirm angezeigt.
■Ausblendung der Einstellungsanzeige
In den folgenden Fällen wird die mit den Instrumentenschaltern bediente Einstellungsanzeige automatisch ausgeblendet.
●Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
●Wenn das Fahrzeug fährt
■Reifendruck (falls vorhanden)
●Nachdem der Start-Schalter in den Modus ON gebracht wurde, können einige Minuten bis
zur Anzeige des Reifendrucks vergehen. Nach einer Anpassung des Reifendrucks kann es ebenfalls einige Minuten dauern, bis die neuen Werte angezeigt werden.
●Falls die Reifeninformationen aufgrund ungünstiger Funkbedingungen nicht erfasst werden
können, kann “---” angezeigt werden.
●Der Reifendruck ändert sich mit der Temp eratur. Die angezeigten Werte können sich außerdem von den Werten unterscheiden, die mit einem Reifendruckmesser gemessen
werden.
■Wenn die 12-V-Batterie ab- und wieder angeklemmt wird
Die Fahrdaten werden zurückgesetzt.
■Flüssigkristallanzeige
 S. 112

1222. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
WARNUNG
■Vorsichtsmaßnahmen bei Nutzung während der Fahrt
●Achten Sie bei der Bedienung des Multi-Informationsdisplays während der Fahrt beson- ders auf die Sicherheit der Fahrzeugumgebung.
●Schauen Sie während der Fahrt nicht ununterbrochen auf das Multi-Informationsdisplay,da Sie Fußgänger, Gegenstände usw. auf der Fahrbahn und vor dem Fahrzeug übersehenkönnten.
■Vorsichtsmaßregeln beim Einrichten des Displays
Da das Hybridsystem während des Einrichtens des Displays in Betrieb sein muss, muss das Fahrzeug an einem gut belüfteten Ort abgestellt sein. In geschlossenen Räumen wie einer
Garage können sich Abgase, darunter das giftige Kohlenmonoxid (CO), ansammeln und ins Fahrzeug eindringen. Dies kann tödlich sein oder zu schwerwiegenden Gesundheits-schäden führen.
HINWEIS
■Während des Einrichtens des Displays
Um ein Entladen der 12-V-Batterie zu verhindern, muss das Hybridsystem während des Einrichtens der Funktionen des Displays in Betrieb sein.

123
2
2. Kombiinstrument
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

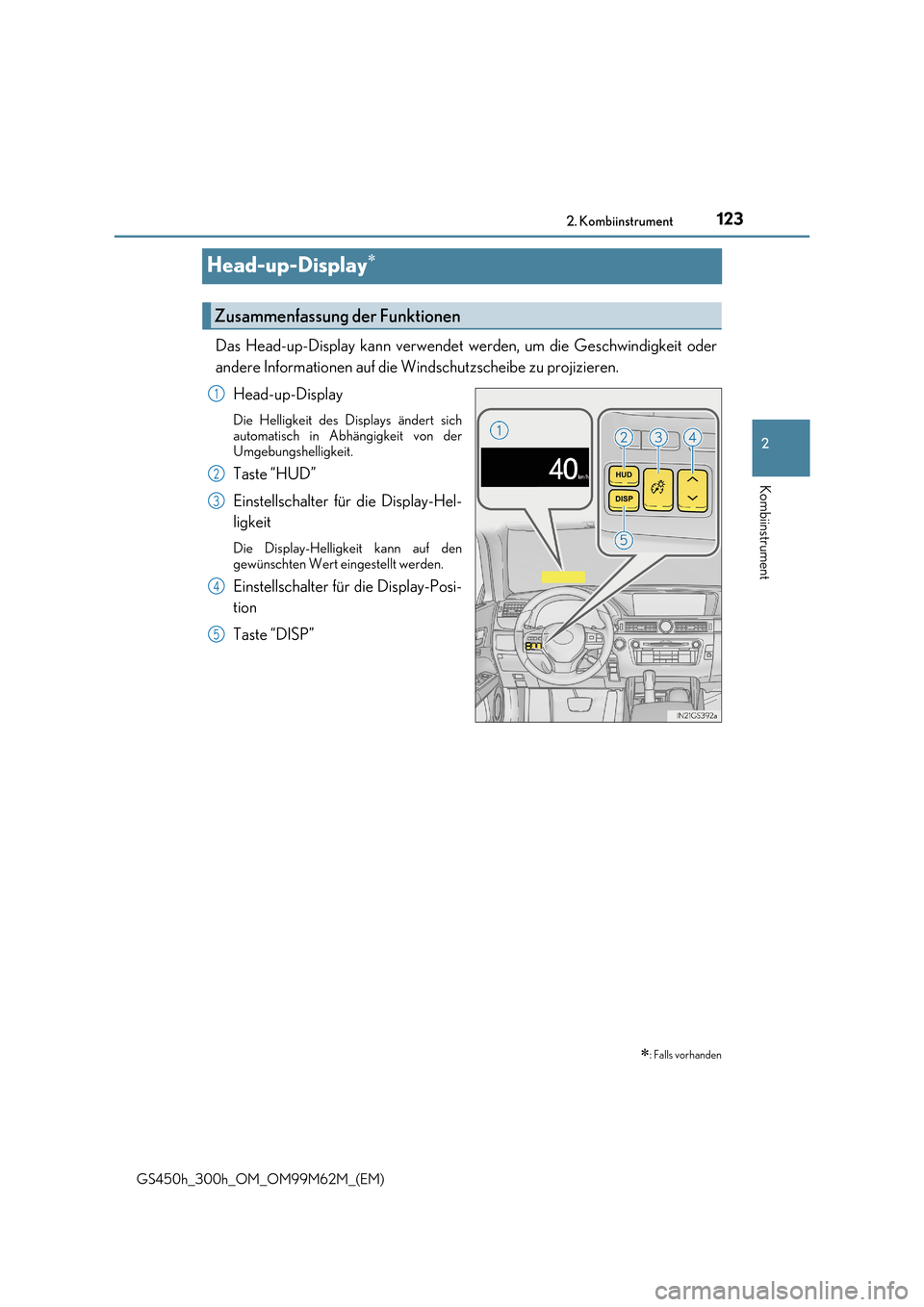

Head-up-Display
Das Head-up-Display kann verwendet werden, um die Geschwindigkeit oder
andere Informationen auf die Windschutzscheibe zu projizieren.
Head-up-Display
Die Helligkeit des Displays ändert sich automatisch in Abhängigkeit von der
Umgebungshelligkeit.
Taste “HUD”
Einstellschalter für die Display-Hel-
ligkeit
Die Display-Helligkeit kann auf den gewünschten Wert eingestellt werden.
Einstellschalter für die Display-Posi-
tion
Taste “DISP”
: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
4
5

1242. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

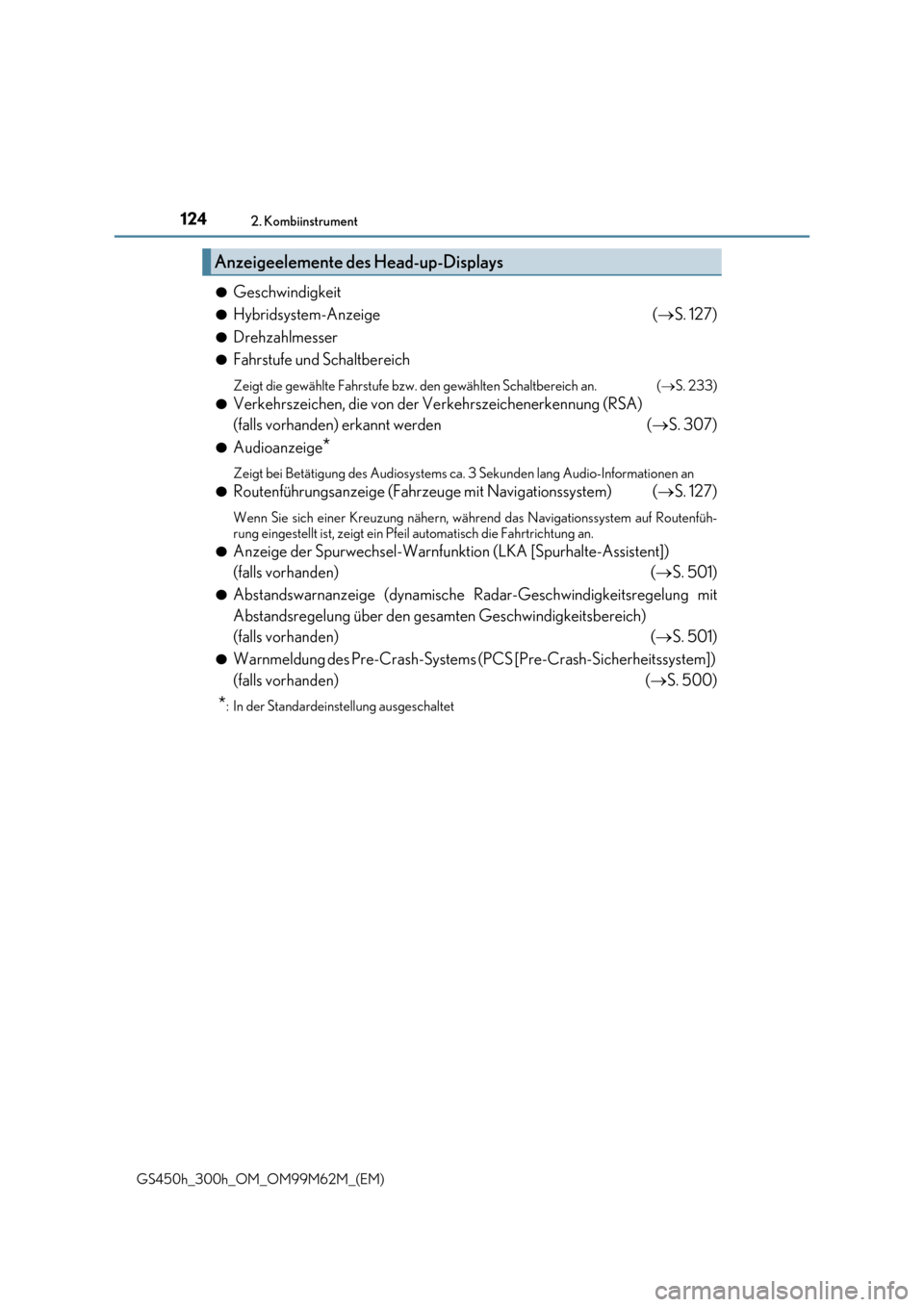

●Geschwindigkeit
●Hybridsystem-Anzeige ( S. 127)
●Drehzahlmesser
●Fahrstufe und Schaltbereich
Zeigt die gewählte Fahrstufe bzw. den gewählten Schaltbereich an. (S. 233)
●Verkehrszeichen, die von der Ve rkehrszeichenerkennung (RSA)
(falls vorhanden) erkannt werden ( S. 307)
●Audioanzeige*
Zeigt bei Betätigung des Audiosystems ca. 3 Sekunden lang Audio-Informationen an
●Routenführungsanzeige (Fahrzeuge mit Navigationssystem) ( S. 127)
Wenn Sie sich einer Kreuzung nähern, während das Navigationssystem auf Routenfüh- rung eingestellt ist, zeigt ein Pfeil automatisch die Fahrtrichtung an.
●Anzeige der Spurwechsel-Warnfunktion (LKA [Spurhalte-Assistent])
(falls vorhanden) ( S. 501)
●Abstandswarnanzeige (dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich)
(falls vorhanden) ( S. 501)
●Warnmeldung des Pre-Crash-Systems (PCS [Pre-Crash-Sicherheitssystem])
(falls vorhanden) ( S. 500)
*: In der Standardeinstellung ausgeschaltet
Anzeigeelemente des Head-up-Displays

1252. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
■Taste “HUD”
Drücken Sie diesen Schalter, um das
Head-up-Display ein-/auszuschal-
ten und die Einheit für die
Geschwindigkeitsanzeige wie folgt
zu ändern:
Typ A
AUS  EIN (km/h)  AUS
Typ B
AUS  EIN (mph)  EIN (km/h)  AUS
■Taste “DISP”
Drücken Sie diese Taste zum
Umschalten der Anzeige (außer
Geschwindigkeit).
Aus
Hybridsystem-Anzeige
Drehzahlmesser
Wenn eine der folgenden Anzeigen
in Betrieb ist, ändern sich die Ele-
mente auf der Anzeige nicht (außer
Geschwindigkeit): RSA (Verkehrs-
zeichenerkennung) (falls vorhan-
den)/Audioanzeige/
Routenführungsanzeige (Fahr-
zeuge mit Navigationssystem)/
Anzeige der Spurwechsel-Warn-
funktion (falls vorhanden)/
Abstandswarnanzeig e (falls vorhan-
den)/Warnmeldung des Pre-Crash-
Systems (falls vorhanden).
Umschalten des Head-up-Displays
1
2
3

1262. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)

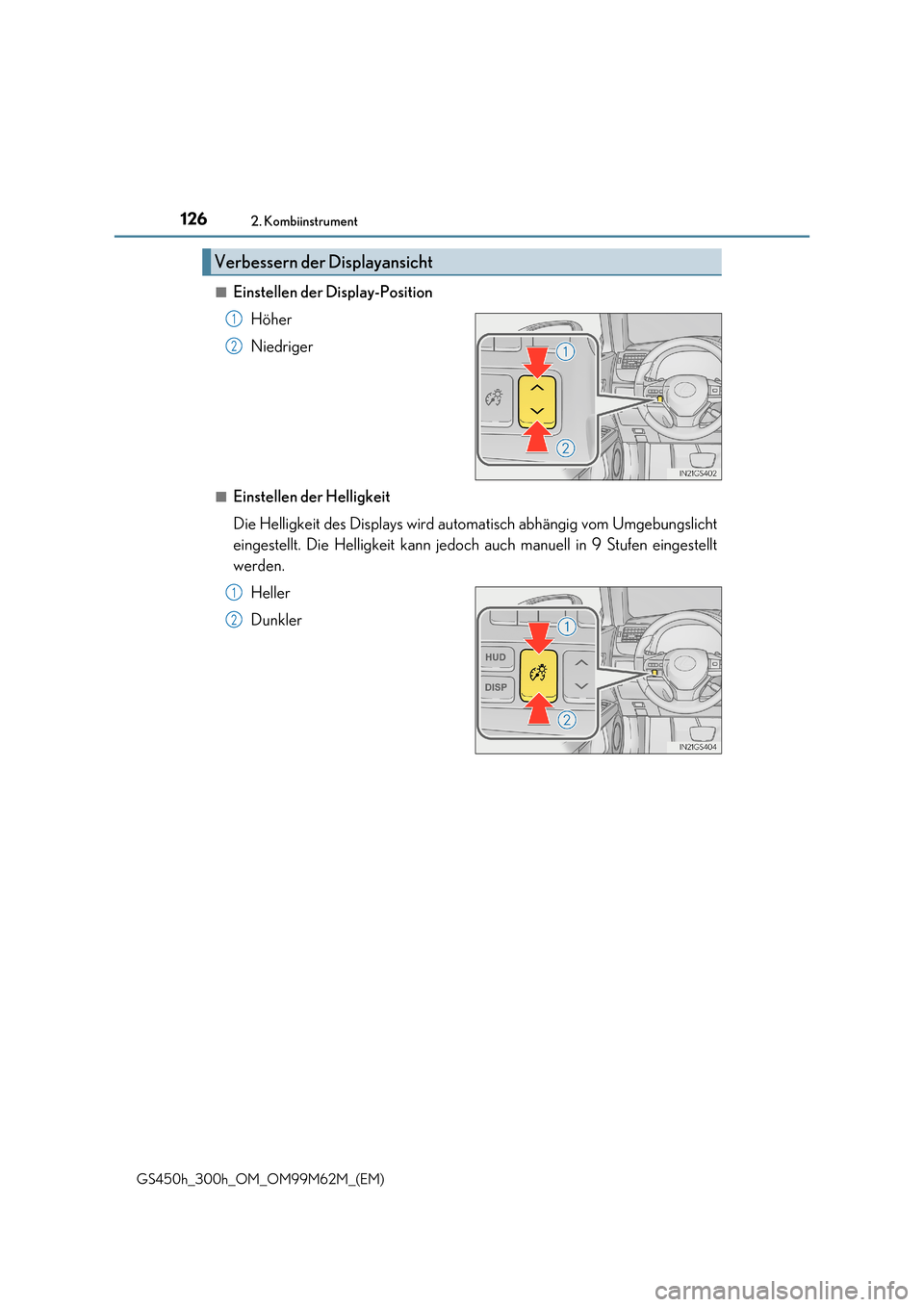

■Einstellen der Display-Position
Höher
Niedriger
■Einstellen der Helligkeit
Die Helligkeit des Displays wird automatisch abhängig vom Umgebungslicht
eingestellt. Die Helligkeit kann jedoch auch manuell in 9 Stufen eingestellt
werden.
Heller
Dunkler
Verbessern der Displayansicht
1
2
1
2

1272. Kombiinstrument
2
Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
Ladebereich
Zeigt regeneratives Laden an.
Hybrid-Eco-Bereich
Zeigt an, dass die Leistung des Ottomo- tors nicht oft genutzt wird.
Der Ottomotor startet und stoppt unter verschiedenen Bedingungen automatisch.
Eco-Bereich
Zeigt an, dass das Fahrzeug auf umweltfreundliche Weise gefahren wird.
Power-Bereich
Zeigt an, dass der Bereich der umweltfreund lichen Fahrweise verlassen wurde (beim Fah-
ren mit voller Leistung usw.)
Wenn das Fahrzeug sich einer Kreu-
zung nähert, wird die Richtung, in die
das Fahrzeug fahren sollte, durch den
Pfeil angezeigt.
Wenn das Fahrzeug sich einer Kreu-
zung nähert, beginnt die Routenfüh-
rung und der Abstand* von der
Kreuzung wird ebenfalls angezeigt.
*: Die Abstandsanzeige nimmt in Stufen von
50 m ab und erlischt, wenn das Fahrzeug
die Kreuzung passiert.
Hybridsystem-Anzeige
1
2
3
Routenführungsanzeige (Fahrz euge mit Navigationssystem)
4

1282. Kombiinstrument
GS450h_300h_OM_OM99M62M_(EM)
Sie können auswählen, ob die folgenden Bildschirme angezeigt werden sollen
oder nicht.
●Audioanzeige
●Routenführungsanzeige (Fahrzeuge mit Navigationssystem)
■Ändern der Einstellungen
Halten Sie den Schalter “DISP”
gedrückt, bis sich der Bildschirm
ändert, und wiederholen Sie den
Vorgang, bis die gewünschte Ein-
stellung angezeigt wird.
Die Anpassung kann durchgeführt werden, wenn das Head-up-Displayeingeschaltet ist und die Geschwindig-
keit des Fahrzeugs weniger als 8 km/h beträgt.
Drücken Sie die Taste “DISP”, um zwis chen Ein und Aus zu umzuschalten.
Bei jedem Tastendruck wird zwischen Ein und Aus umgeschaltet.
Wenn die Taste für eine kurze Zeit nicht betätigt wird, wird die Einstellung automatisch
beendet.
■Head-up-Display
●Das Head-up-Display erscheint möglicherweise dunkel und schwer lesbar, wenn es durch eine Sonnenbrille, insbesondere eine polarisierte Sonnenbrille, betrachtet wird. Passen Sie die Helligkeit des Head-up-Displays an oder nehmen Sie die Sonnenbrille ab.
●Wenn das Head-up-Display ausgeschaltet wird, bleibt es auch ausgeschaltet, wenn der Start-Schalter nach dem Ausschalten wieder in den Modus ON gebracht wird.
●Das Startbild wird auf dem Head-up-Display angezeigt, nachdem der Start-Schalter in den
Modus ON gebracht wurde, während der Schalt er des Head-up-Displays eingeschaltet ist.
■Wenn die 12-V-Batterie abgeklemmt wird
Die individuell angepassten Einstellungen für das Head-up-Display werden zurückgesetzt.
■Automatische Positionseinstellung des Head-up-Displays
Wenn die Display-Position gespeichert wurde, wird das Head-up-Display automatisch auf die gewünschte Position eingestellt. ( S. 183)
Individuelle Anpassung der Anzeige
1
2
