2017 Hyundai Ioniq Electric Omistajan Käsikirja (in Finnish)

H50
i Lisätietoja
• Lataaminen on mahdollista
POWER-painikkeen ON/START-
asennossa. Turvallisuussyistä lataus
pitää aloittaa POWER-painikkeen
OFF-asennossa ja P (Park) -vaih-
deasennossa.
Kun lataus on alkanut, sähkölait-
teita (esimerkiksi radiota) voidaan
käyttää POWER-painikkeen ACC-
tai ON-asennossa.
• Latauksen aikana vaihdeasentoa ei
voida vaihtaa P-asennosta.
Latausluukun lukituksen
avaaminen hätätilanteessaJos latausluukku ei avaudu akun
purkautumisen ja sähköjohdin-
vian vuoksi, avaa konepelti ja vedä
latausluukun hätäavausvaijeria
käsin. Latausluukun tulee nyt aueta.
Latauksen tilan tarkistaminenKorkeajänniteakun latauksen aikana
lataustaso voidaan tarkistaa auton
ulkopuolelta. i Lisätietoja
Korkeajänniteakun latausaika riip-
puu akun kunnosta ja iästä, lataus-
laitteen teknisistä ominaisuuksista ja
ympäristön lämpötilasta.
OAEEQ016025
OAEE046010
4G¸),GÈ"650/
",6/
-"5"".*/&/
1*,"-"5"64

+"5,66

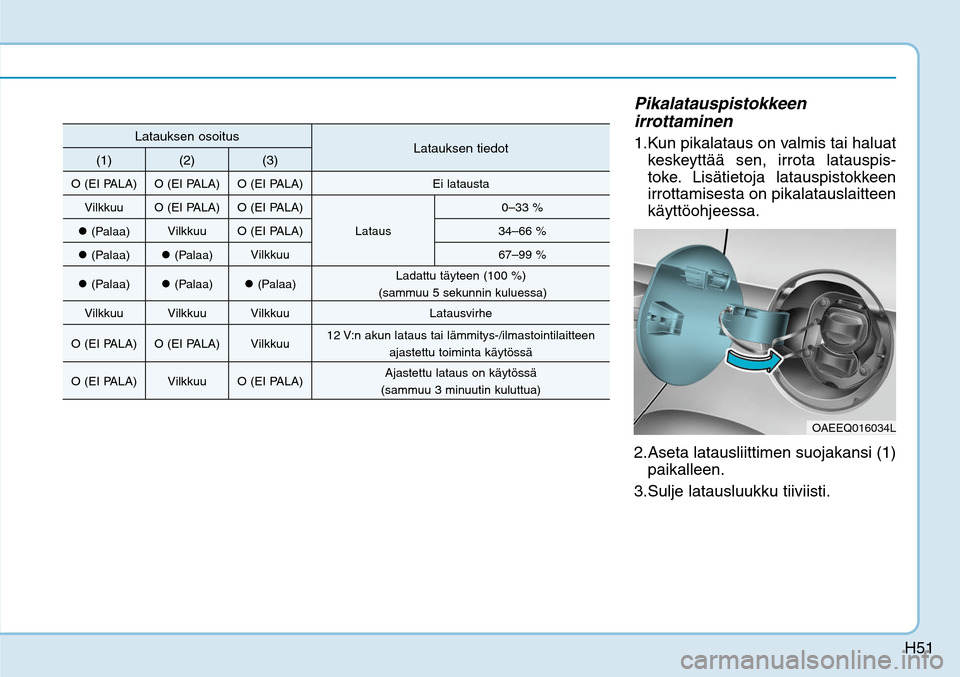

H51
Pikalatauspistokkeen
irrottaminen1. Kun pikalataus on valmis tai haluat
keskeyttää sen, irrota latauspis-
toke. Lisätietoja latauspistokkeen
irrottamisesta on pikalatauslaitteen
käyttöohjeessa.
2. Aseta latausliittimen suojakansi (1)
paikalleen.
3. Sulje latausluukku tiiviisti.
Latauksen osoitus
Latauksen tiedot
(1) (2) (3)
O (EI PALA) O (EI PALA) O (EI PALA) Ei latausta
Vilkkuu O (EI PALA) O (EI PALA)
Lataus0–33 % (Palaa)Vilkkuu O (EI PALA) 34–66 % (Palaa)
 (Palaa)Vilkkuu 67–99 %
 (Palaa)
 (Palaa)
 (Palaa)Ladattu täyteen (100 %)
(sammuu 5 sekunnin kuluessa)
Vilkkuu Vilkkuu Vilkkuu Latausvirhe
O (EI PALA) O (EI PALA) Vilkkuu12 V:n akun lataus tai lämmitys-/ilmastointilaitteen
ajastettu toiminta käytössä
O (EI PALA) Vilkkuu O (EI PALA)Ajastettu lataus on käytössä
(sammuu 3 minuutin kuluttua)
OAEEQ016034L

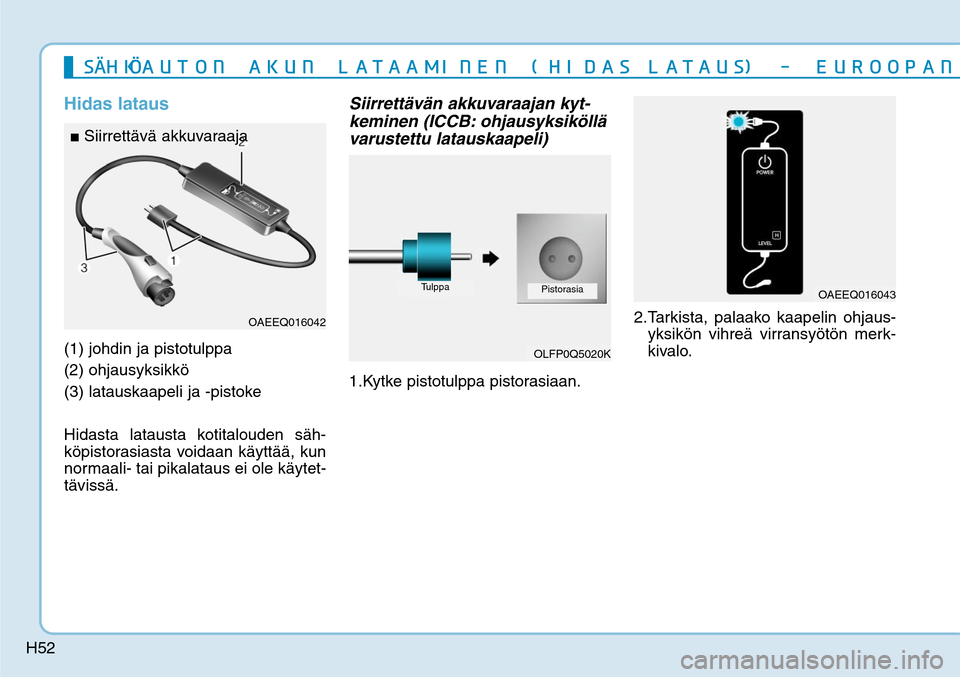

H52
Hidas lataus(1) johdin ja pistotulppa
(2) ohjausyksikkö
(3) latauskaapeli ja -pistoke
Hidasta latausta kotitalouden säh-
köpistorasiasta voidaan käyttää, kun
normaali- tai pikalataus ei ole käytet-
tävissä.

Siirrettävän akkuvaraajan kyt-
keminen (ICCB: ohjausyksiköllä
varustettu latauskaapeli)1. Kytke pistotulppa pistorasiaan. 2. Tarkista, palaako kaapelin ohjaus-
yksikön vihreä virransyötön merk-
kivalo.
OLFP0Q5020K
Tulppa
Pistorasia
OAEEQ016043
OAEEQ016042
■ Siirrettävä akkuvaraaja4G¸),GÈ"650/
",6/
-"5"".*/&/
)*%"4
-"5"64


&63001"/
"-6&

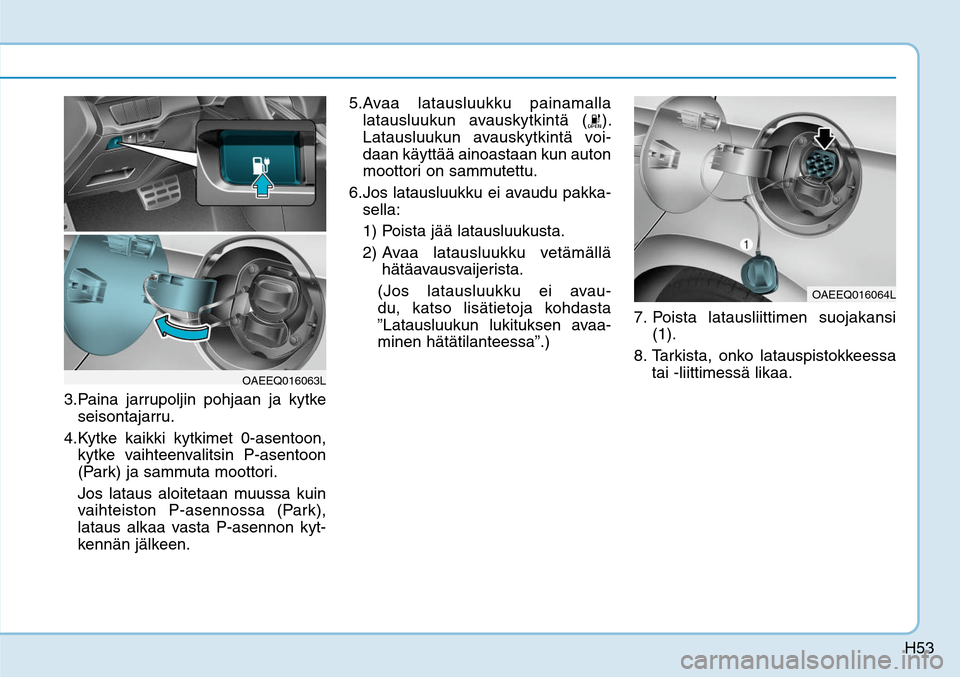

H53
3. Paina jarrupoljin pohjaan ja kytke
seisontajarru.
4. Kytke kaikki kytkimet 0-asentoon,
kytke vaihteenvalitsin P-asentoon
(Park) ja sammuta moottori.
Jos lataus aloitetaan muussa kuin
vaihteiston P-asennossa (Park),
lataus alkaa vasta P-asennon kyt-
kennän jälkeen. 5. Avaa latausluukku painamalla
latausluukun avauskytkintä (
).
Latausluukun avauskytkintä voi-
daan käyttää ainoastaan kun auton
moottori on sammutettu.
6. Jos latausluukku ei avaudu pakka-
sella:
1) Poista jää latausluukusta.
2) Avaa latausluukku vetämällä
hätäavausvaijerista.
(Jos latausluukku ei avau-
du, katso lisätietoja kohdasta
”Latausluukun lukituksen avaa-
minen hätätilanteessa”.) 7. Poista latausliittimen suojakansi
(1).
8. Tarkista, onko latauspistokkeessa
tai -liittimessä likaa.
OAEEQ016064L
OAEEQ016063L

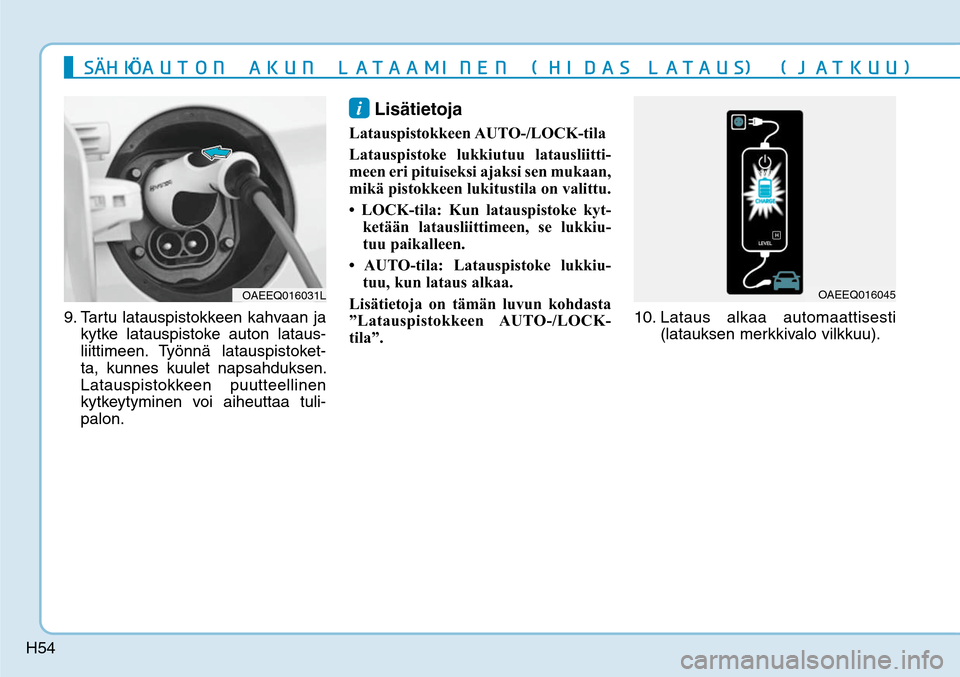

H54
9. Tartu latauspistokkeen kahvaan ja
kytke latauspistoke auton lataus-
liittimeen. Työnnä latauspistoket-
ta, kunnes kuulet napsahduksen.
Latauspistokkeen puutteellinen
kytkeytyminen voi aiheuttaa tuli-
palon.
i Lisätietoja
Latauspistokkeen AUTO-/LOCK-tila
Latauspistoke lukkiutuu latausliitti-
meen eri pituiseksi ajaksi sen mukaan,
mikä pistokkeen lukitustila on valittu.
• LOCK-tila: Kun latauspistoke kyt-
ketään latausliittimeen, se lukkiu-
tuu paikalleen.
• AUTO-tila: Latauspistoke lukkiu-
tuu, kun lataus alkaa.
Lisätietoja on tämän luvun kohdasta
”Latauspistokkeen AUTO-/LOCK-
tila”.10. Lataus alkaa automaattisesti
(latauksen merkkivalo vilkkuu).
OAEEQ016045
OAEEQ016031L
4G¸),GÈ"650/
",6/
-"5"".*/&/
)*%"4
-"5"64

+"5,66

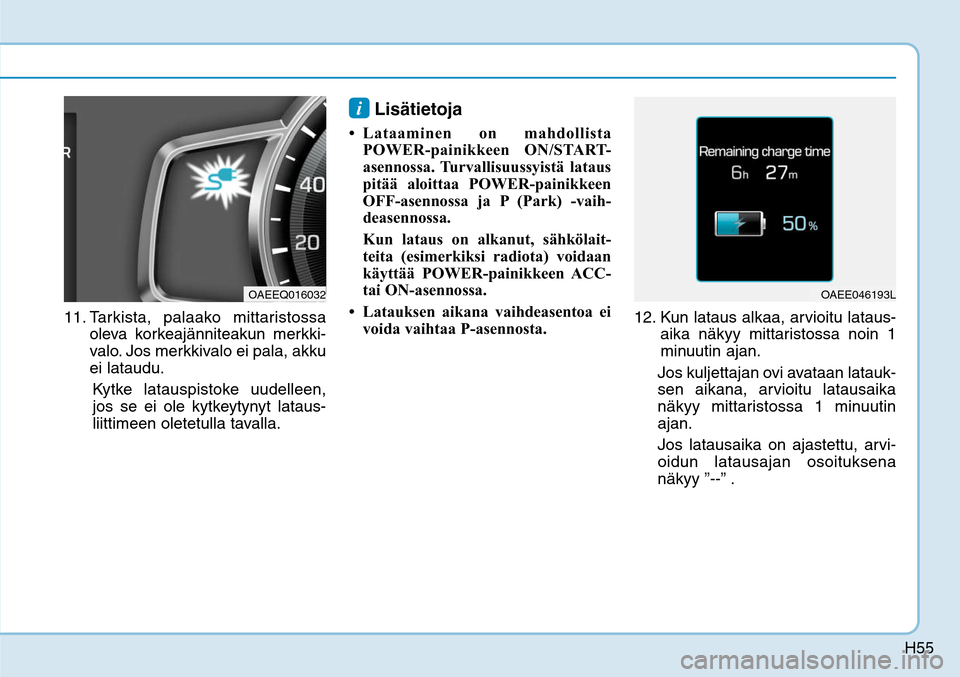

H55
11. Tarkista, palaako mittaristossa
oleva korkeajänniteakun merkki-
valo. Jos merkkivalo ei pala, akku
ei lataudu.
Kytke latauspistoke uudelleen,
jos se ei ole kytkeytynyt lataus-
liittimeen oletetulla tavalla.
i Lisätietoja
• Lataaminen on mahdollista
POWER-painikkeen ON/START-
asennossa. Turvallisuussyistä lataus
pitää aloittaa POWER-painikkeen
OFF-asennossa ja P (Park) -vaih-
deasennossa.
Kun lataus on alkanut, sähkölait-
teita (esimerkiksi radiota) voidaan
käyttää POWER-painikkeen ACC-
tai ON-asennossa.
• Latauksen aikana vaihdeasentoa ei
voida vaihtaa P-asennosta. 12. Kun lataus alkaa, arvioitu lataus-
aika näkyy mittaristossa noin 1
minuutin ajan.
Jos kuljettajan ovi avataan latauk-
sen aikana, arvioitu latausaika
näkyy mittaristossa 1 minuutin
ajan.
Jos latausaika on ajastettu, arvi-
oidun latausajan osoituksena
näkyy ”--” .
OAEE046193L
OAEEQ016032

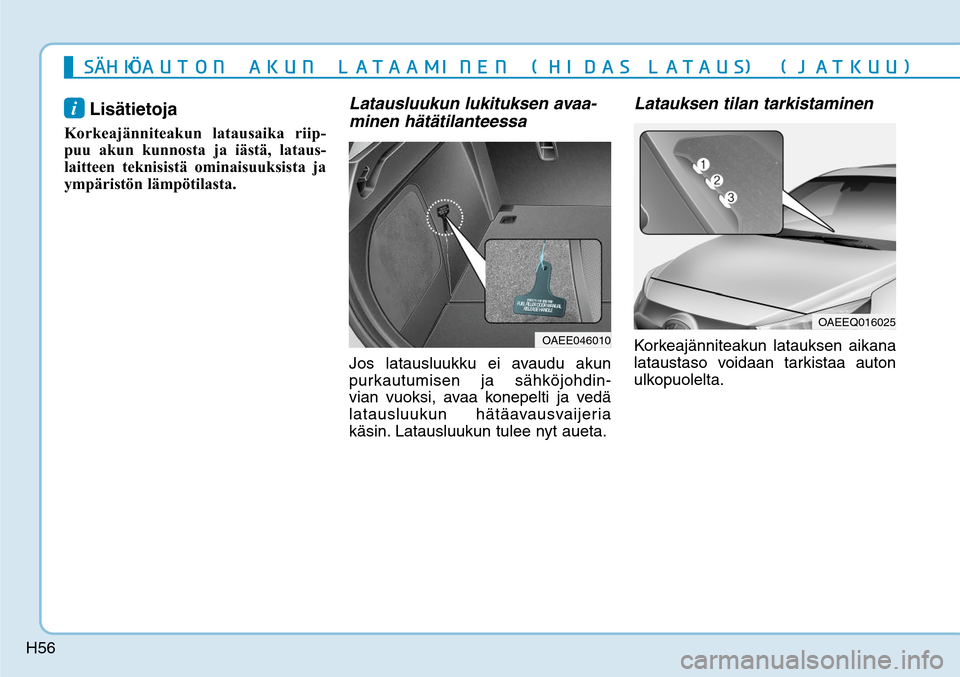

H56
i Lisätietoja
Korkeajänniteakun latausaika riip-
puu akun kunnosta ja iästä, lataus-
laitteen teknisistä ominaisuuksista ja
ympäristön lämpötilasta.
Latausluukun lukituksen avaa-
minen hätätilanteessaJos latausluukku ei avaudu akun
purkautumisen ja sähköjohdin-
vian vuoksi, avaa konepelti ja vedä
latausluukun hätäavausvaijeria
käsin. Latausluukun tulee nyt aueta.
Latauksen tilan tarkistaminenKorkeajänniteakun latauksen aikana
lataustaso voidaan tarkistaa auton
ulkopuolelta.
OAEE046010
OAEEQ016025
4G¸),GÈ"650/
",6/
-"5"".*/&/
)*%"4
-"5"64

+"5,66

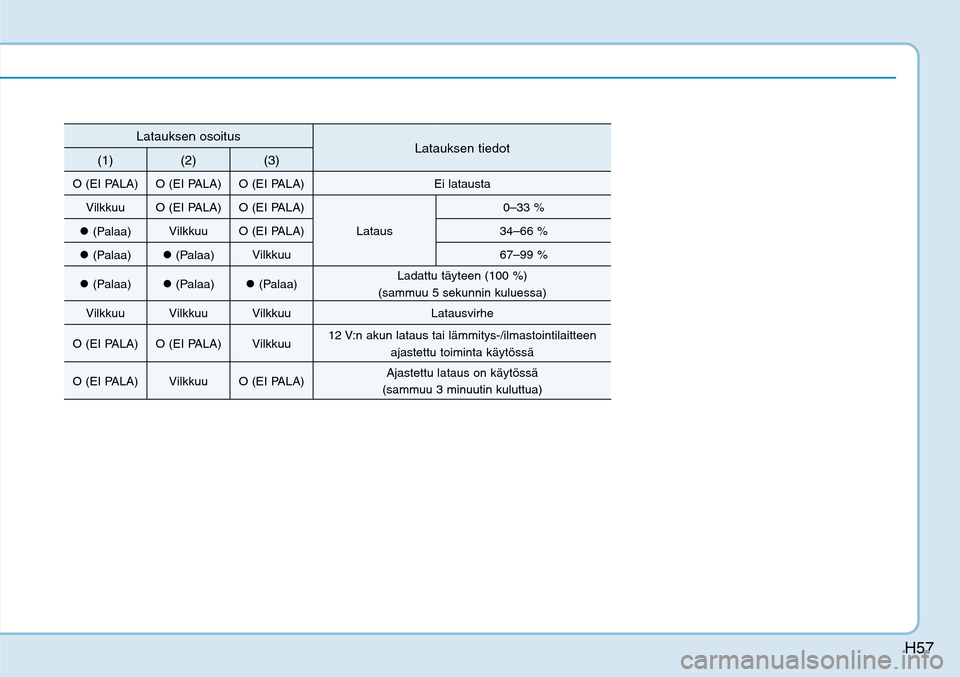

H57
Latauksen osoitus
Latauksen tiedot
(1) (2) (3)
O (EI PALA) O (EI PALA) O (EI PALA) Ei latausta
Vilkkuu O (EI PALA) O (EI PALA)
Lataus0–33 % (Palaa)Vilkkuu O (EI PALA) 34–66 % (Palaa)
 (Palaa)Vilkkuu 67–99 %
 (Palaa)
 (Palaa)
 (Palaa)Ladattu täyteen (100 %)
(sammuu 5 sekunnin kuluessa)
Vilkkuu Vilkkuu Vilkkuu Latausvirhe
O (EI PALA) O (EI PALA) Vilkkuu12 V:n akun lataus tai lämmitys-/ilmastointilaitteen
ajastettu toiminta käytössä
O (EI PALA) Vilkkuu O (EI PALA)Ajastettu lataus on käytössä
(sammuu 3 minuutin kuluttua)
